常规地质录井(TL)
地质录井-教材2007.1
1、岩屑初描
岩屑洗净后，应对岩屑进行初描。 （1）掌握钻时与岩性的关系，了解二者深度的符合程度，
检验岩屑迟到时间，校正井深。 （2）系统观察岩性，识别岩屑真伪，参照钻时分层定名， 对其中少量的特殊岩性及特殊的结构、构造等，要挑出样品包 好，注明深度，放在相应深度的岩屑上面，以备细描时参考。 （3）细致观察，及时逐包荧光湿照；如有油砂应包一小包， 注明深度，放在该深度的岩屑上面。 （4）对岩性进行粗略描述，以便掌握岩层层序，为修改地 层预告提供依据，粗描要做到新成份出现卡出单层厚度，结合
合为一包。
遇特殊情况起钻，未取全的岩屑，下钻钻进前应补取。 渗漏时，要校正迟到时间。井漏未取到岩屑，要注明井段及原因。
钻遇特殊层段，取不到岩屑时，及时采取措施。
侧钻井岩屑取样：侧钻点在已录井井段，从开始侧钻就应取观察样， 一旦发现侧钻出原井眼，按钻井地质设计要求连续取样，编号自侧钻出 点前原编号顺延。
钻时卡出渗透层，初步判断油、气层。
2、岩屑细描 （1）大段摊开，宏观细找；（2）远看颜色，近查岩性； （3）干湿结合，挑分岩性；（4）逐包定名，按层描述。 3、岩屑描述内容 （1）参照岩心描述，结合岩屑形状、孔隙、缝洞等描述： 岩性定名、颜色、矿物成分、结构、构造、含有物、物 理化学性质、含油气显示情况。 （2）含油情况
七、钻遇特殊地层地质录井的综合判断
1、钻遇异常高压地层（砂泥岩地层） 1）邻井资料：根据泥页岩密度偏小井段、压力、测试 资料，及测井资料中的电阻率降低、声波时差增加等，确 定工作井可能的异常高压过渡带、异常高压带井段、层位；
在尚未钻探的区块，根据地震资料（地震波层速度偏小） 确定工作井可能的异常高压过渡带的层位、顶部深度。做 到心中有数。 2）钻时录井：钻遇异常高压地层过渡带时，在钻压、 转速及水力参数一定时，钻速增加，钻时相对减小。 3）可钻性（dc）指数：钻遇异常高压地层过渡带时， 可钻性（dc）指数向着减小的方向偏离正常压实曲线。
简述常规地质录井方法及其地质意义
简述常规地质录井方法及其地质意义一、岩心钻探录井方法1。
钻井液性能检查及分析，如泥浆比重、粘度、胶体率等。
2。
地层水化学成分分析，可分为基本分析和专门分析。
基本分析有氯离子、硫酸根、铁、钙、镁、钠、碳酸氢根、氟化物、氯化物、硫酸盐、硅酸盐、硼酸盐、磷酸盐、铝酸盐等;专门分析有pH值、电导率、总含盐量、 CaCO3、 CaSO4、 NaOH、 PO4、KCl、 MgSO4、 CaSO4等。
沉积地层，特别是水文地质条件复杂的地层，其化学成分往往变化较大，测定岩心钻探钻井液的pH值及总含盐量是非常必要的。
3。
有关气体检查，有毒气体如一氧化碳、二氧化碳等检查，确定气体成分的分析。
4。
岩心原始地质资料的收集与整理，主要有岩性、颜色、地层厚度等。
二、声波速度测试在多数情况下，现场的测试结果很难满足我们对录井解释和描述的需要，在分析录井资料时，通过速度资料的分析，来判断地层和岩性，以及指导我们的钻探施工。
1。
声波速度测试主要适用于：岩性——砂砾、卵石等基质，松散孔隙、裂缝、洞穴多的地层；底层——对井壁稳定性影响较小，易于钻穿，或虽不易钻穿但孔壁不规则，存在流体活动迹象的地层。
2。
声波速度测试可采用不同的测试方法获取的相应剖面上测点的声波速度剖面图。
测试方法：水、电阻率仪器与采样系统工作步骤：①测井线图及分层表制作②编录曲线③进行井深计算④校正⑤资料处理：变异系数、分辨率、含水饱和度、温度校正2。
井径测试包括外径和内径两种测试。
外径测试中除要注意井壁材料外，还应了解各套地层的自然产状、钻头位置、井眼形状等，对易坍塌、易漏失的地层尤其重要。
内径测试就是计算求得的完钻井深。
三、浅层地温测试3。
采用不同的测试方法获取的相应剖面上测点的电阻率剖面图。
四、电阻率测试1。
岩石类型电阻率的差异，按埋藏条件分为土壤、岩石、基岩和火成岩4种类型。
2。
地温类型：地温有高地温和低地温之分，按埋藏条件分为：岩石热储、基岩热储、火成岩热储、古生物热储和深成岩热储5种类型。
现场地质录井技术详解
一、录井全过程接井位坐标—井位初、复测—设计—队伍、设备、材料及资料准备—设计交底、录井条件检查—各项录井—完井讨论—完井作业—完井资料整理上交、验收评级——打印装订归档。
1．接井位坐标：发坐标单位有：采油厂、地院等2．井位初复测：测量队完成井位复测应在开钻前完成，甲方规定：未招标或未安排的井不得进行井位踏勘和初测。
3．设计:（1）编制过程：接通知单—收集邻井资料—设计—送审—打印装订—发放。
（2）设计内容：探井：①基本数据②区域地质简介③设计依据及钻探目的④设计地层剖面及预计油气水层位置⑤地层孔隙压力预测和钻井液性能使用要求⑥取资料要求⑦选送样品要求⑧井身质量要求、中途测试要求⑨技术说明及要求⑩附图及附表（井位构造图、过井剖面图、地震图、剖面柱状图、压力预测图、样品分析项目要求）开发井：①基础数据表②钻井目的及设计依据③设计分层及邻井分层数据④邻井资料⑤对钻井液使用原则要求⑥取资料要求⑦固井水泥返高要求⑧对工程提示及要求⑨附图及附表4、上井准备：（1）队伍：综合录井队一般6—7人，地质队3人（2）设备：探井依甲方要求上仪器（3）材料物资：砂样盒、样品袋、标签、分析药品及报表等（4）资料：邻井录井图、测井图、区块有关地质资料5、设计交底（地质交底）：二开前或录井前完成（1）开发井：由小队负责（2）滚动井和探井：甲方组织、录井人员参加（3）录井人员交底内容：①本井设计基础数据、区块及邻井地质资料②录井任务要求③工程提示④录井条件要求（4）录井条件检查：在录井前及录井过程中完成，开发井由大队负责，生产管理中心抽查；滚动井和探井由“中心”或甲方人员组织检查。
录井条件检查内容：录井队队伍人员数量和素质，录井设备安装调试，材料准备，洗样用水，捞样环境，供电条件和文件资料准备情况等。
6．录井内容有：（1）钻时录井（2）岩屑录井（3）荧光录井（4）气测录井及综合录井（含色谱、工程参数及全脱样采集）（5）岩心录井（钻井取心、井壁取心）（6）钻井液录井（密度、粘度、失水、氯根含量）（7）地化录井及定量荧光录井（8）特殊作业资料录取（测井、中途测试、下套管、固井及试压等）7．完井讨论：时间一般由测井公司通知，甲方组织、录井测井地院人员参加。
地质录井工作主要内容
地质录井工作主要内容一、概述地质录井是指在钻井过程中，通过测量井中不同深度处地层的物理性质、流体性质、电性质等数据，并记录在录井图上，以评估储层性质、判断油气运移规律、确定井段位置等工作。
地质录井工作是油气勘探开发的重要环节，对于优化井位、调整钻井方案、确定产量等具有重要意义。
二、地质录井工作步骤2.1 井口工作准备井口工作准备是地质录井工作的前期准备工作，包括：1.检查录井仪器设备的完好性和准确性；2.对井中的测量工具进行检查和校准；3.准备好录井液和必要的录井材料；4.确定录井的测量参数和规程。
2.2 测井数据采集测井数据采集是地质录井工作的核心环节，包括：1.测井装置的下入与固定：将测井仪器和传感器降入井中，并通过相应的固定装置固定在指定深度；2.数据的连续记录：在下入测井装置的同时，记录相应的地质参数和仪器指示的测量值；3.测井仪器的升井与保养：在完成测量后，将测井仪器和传感器缓慢升井，并进行清洗和保养；4.数据的传输和验证：将采集到的测井数据传输到录井中心，并进行数据的有效性验证。
2.3 数据处理和解释数据处理和解释是地质录井工作的关键步骤，包括：1.数据质量控制：对采集到的数据进行质量控制，包括数据的清理、去噪声、校正等；2.数据分析和解释：对清洗后的数据进行分析和解释，包括地层分析、储层评价、油气运移规律分析等；3.绘制录井图：根据数据分析结果，绘制相应的录井图，反映地层和储层的特征和分布。
2.4 录井数据应用录井数据应用是地质录井工作的最终目的，包括：1.储层评价：通过对录井数据的分析和解释，评价储层的性质和品质，为油气勘探开发提供依据；2.井段划分：根据录井数据，确定油气层段的上下界限，为后续的完井和产量预测提供基础；3.优化井位：根据录井信息，优化井位选择，提高勘探成功率；4.调整钻井方案：根据录井数据，调整下一个钻井井段的钻井方案，减少安全事故和钻井风险；5.产量预测：通过录井数据，预测储层的产能，为后续的开发决策和调整提供依据。

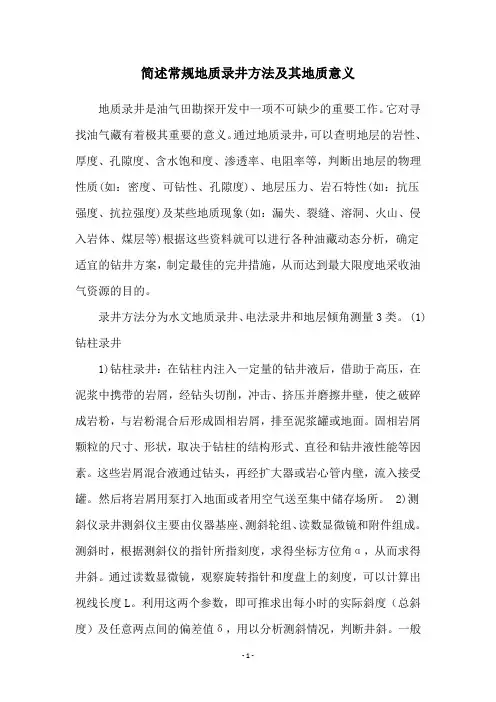

简述常规地质录井方法及其地质意义
简述常规地质录井方法及其地质意义地质录井是油气田勘探开发中一项不可缺少的重要工作。
它对寻找油气藏有着极其重要的意义。
通过地质录井，可以查明地层的岩性、厚度、孔隙度、含水饱和度、渗透率、电阻率等，判断出地层的物理性质(如：密度、可钻性、孔隙度)、地层压力、岩石特性(如：抗压强度、抗拉强度)及某些地质现象(如：漏失、裂缝、溶洞、火山、侵入岩体、煤层等)根据这些资料就可以进行各种油藏动态分析，确定适宜的钻井方案，制定最佳的完井措施，从而达到最大限度地采收油气资源的目的。
录井方法分为水文地质录井、电法录井和地层倾角测量3类。
(1)钻柱录井1)钻柱录井：在钻柱内注入一定量的钻井液后，借助于高压，在泥浆中携带的岩屑，经钻头切削，冲击、挤压并磨擦井壁，使之破碎成岩粉，与岩粉混合后形成固相岩屑，排至泥浆罐或地面。
固相岩屑颗粒的尺寸、形状，取决于钻柱的结构形式、直径和钻井液性能等因素。
这些岩屑混合液通过钻头，再经扩大器或岩心管内壁，流入接受罐。
然后将岩屑用泵打入地面或者用空气送至集中储存场所。
2)测斜仪录井测斜仪主要由仪器基座、测斜轮组、读数显微镜和附件组成。
测斜时，根据测斜仪的指针所指刻度，求得坐标方位角α，从而求得井斜。
通过读数显微镜，观察旋转指针和度盘上的刻度，可以计算出视线长度L。
利用这两个参数，即可推求出每小时的实际斜度（总斜度）及任意两点间的偏差值δ，用以分析测斜情况，判断井斜。
一般情况下，观察者应站在测斜仪旁边约3米处。
读数显微镜应尽可能靠近井口，以免被井流吹动。
3)打捞钻具及起下钻录井根据不同的目的，通常采用不同的方法来记录这类录井。
例如：测量钻井液固相岩屑量、测量泥饼厚度、记录动压及静压、检验井下工具等，都需要记录固相岩屑量。
1)仪器及记录方法：仪器及记录方法有直读式、指示表式、电子计算机辅助记录式和声波记录式等几种。
2)直读式记录法：把井口上安装的直读仪上的测量参数（如泥浆性能、泥浆密度等）直接读出，再用卡尺、千分尺或百分表将它们换算成毫米数，记录在记录表上。
常规地质录井3班5组
• 2．容积法 •
• 式中 Q—钻井泵排量，L／min； • Vc—井眼环形空间每米理论容积，L／m； • 其余符号同上式。 • 下钻过程中，多次循环钻井液时适于用容积法计算上窜速 度，但误差较大。在实际计算时，常用每米井眼容积代替 井眼环形空间每米理论容积。 • 在钻遇高压水层时，也可以用上述两个公式计算上窜速度。
• 1．钻井液显示分类
• ①油花气泡：油花或气泡占槽面30％以下； • ②油气侵：油花或气泡占槽面30％以上，钻井液性能变化 明显； • ③井涌：钻井液涌出至转盘面以上（不超过lm）； • ④井喷：钻井液喷出转盘面lm以上的（喷高超过二层平台 称强烈井喷）； • ⑤井漏：钻井液量明显减少。
• 2、油、显示资料收集
井底压力↑ 钻速下降↓
→
（2）钻井液粘度对钻速的影响 钻井液粘度↑ → 循环系统的压耗↑ → 钻头压耗↓ → 射流对井底的冲击力↓ → 钻速↓ （3）钻井液固相含量对钻速的影响 固相含量增大，钻速下降。 （4）钻井液分散性对钻速的影响 分散性钻井液比不分散性钻井液钻速低。 为了提高钻速，应尽可能采用：低密度、低粘度、 低固相、不分散体系钻井液。 5、人为因素的影响
• （1）泥浆槽液面变化情况（泥浆槽连接泥浆池）
• 记录槽面出现油花、气泡的时间，显示达到高峰的时间， 显示明显减弱的时间，并根据迟到时间推测油、气层的深 度和层位；
• 观察槽面出现显示时油花、气泡的数量占槽面的百分比， 显示达到高峰时占槽面的百分比，显示明显减弱时占槽面 的百分比； • 油气在槽面的产状、油的颜色、油花分布情况（呈条带状、 片状、点状及不规则状形状）、气泡大小及分布特点等； • 槽面有无上涨现象，上涨高度，有无油气芳香味或硫化氢 味等，必要时应取样进行荧光分析和含气试验等。
石油开采常规地质录井培训教材课件2024新版
钻井液录井法
包括气测录井、液测录井和固测 录井等，用于监测钻井液性能变
化、发现油气显示等。
地球物理测井法
包括电阻率测井、声波测井、密 度测井等，用于获取地下岩层的 物理参数，评价储层物性和含油
气性。
02 石油开采地质基 础知识
地层与岩石
01
02
03
地层的概念
地层是地质历史上某一时 代形成的层状岩石，包括 沉积岩、火山岩和变质岩 。
THANKS
感谢观看
包括钻井液传感器、气体传感器等，用于实 时监测钻井液性能、气体含量等参数。
数据处理系统
对采集的数据进行处理、分析和解释，提供 地质、工程等方面的信息。
数据采集系统
负责将传感器采集的数据进行模数转换、存 储和传输。
控制系统
对整个录井仪进行控制和操作，包括参数设 置、数据采集、数据处理等。
综合录井资料的获取与处理
07 石油开采常规地 质录井实例分析
实例一：某油田地质录井实例分析
油田地质概况
简要介绍油田地理位置、构造特征、地层分布及油气藏类型等。
录井方法及技术应用
详细描述针对该油田所采用的地质录井方法，如岩屑录井、岩心录 井、气测录井等，并分析各种录井方法在该油田的适用性。
录井资料解释与评价
结合录井资料，对油田的地层岩性、含油性、物性等进行解释和评价 ，为后续油气勘探和开发提供依据。
油气藏类型及特征
01
油气藏的概念
油气藏是指地壳中聚集了足够数量油气的圈闭构造。
02
油气藏的类型
根据圈闭成因，油气藏可分为构造油气藏、地层油气藏、岩性油气藏和
水动力油气藏等类型。
03
油气藏的特征
常规地质录井ppt课件
第六节 钻井液录井
钻井液，俗称泥浆，由于钻井液在钻遇油、 气、水层和特殊岩性地层时，其性能将发生各 种不同的是否钻遇油、气、水层 和特殊岩性的方法称为钻井液录井。钻井液性 能： 1、钻井液相对密度 2、钻井液粘度 3、钻井液切力 4、钻井液失水量和泥饼 5、钻井液含砂量 6、钻井液酸碱值(pH值)
井壁取心的归位及应 用。
跟踪井壁取心示意图
被跟踪 曲线
取心 位置
跟踪 曲线
被跟踪 的明显 尖峰
第五节 井壁取心
（一）确定井壁取心的原则 井壁取心的目的是为了证实地层的岩性、物性、含油性、以及岩性和电 性的关系，或者为满足地质方面的特殊要求。一般情况下下列地层均应 进行井壁取心： 1、在钻进过程中有油气显示的井段，必须进一步用井壁取心加以证实。 2、岩屑录井过程中漏取岩屑的井段，或者钻井取心时岩心收获率过低 的井段。 3、测井解释有困难，需井壁取心提供地质依据的层位。如可疑油层、 油层、油水同层、含油水层、气层等。 4、需进一步了解储油物性，而又未进行钻井取心的层位。 5、录井资料和测井解释有矛盾的地层。 6、某些具有研究意义的标准层、标志层，及其他特殊岩性层。 7、为了满足地质的特殊要求而选定的层位。 井壁取心具体位置由地质、测井绘解人员根据各项录井资料和测井、测 试等资料。
井壁取心位置确定
（二）确定井壁取心位置及颗数 井壁取心位置的确定，一方面根据地质设计的要求，另一
方面则根据各项录井、测井中所发现的、急需要解决的问题 来确定。具体确定时应考岩屑录井草图及测试、，完钻测井 等资料，由地质、测井绘解人员在现场进行综合分析、共同 协调确定取位置、取心颗数，并将取心位置自下而上标注在 1：200的0.45m底部梯度或自然电位曲线上。同时应将取心 顺序、深度、颗数、取心目的填写在井壁取心通知单上。
6.第二章 常规地质录井(一)
第二章常规地质录井石油录井工作的最基本任务是根据所钻井的设计要求和规定的技术标准，取全、取准反映地下情况的各项资料，从而判断井下地层和含油、气情况。
常规地质录井主要包括：钻时录井、岩芯录井、岩屑录井、荧光录井、井壁取心等。
常规地质录井以其经济实用、方便快捷和获取现场第一手实物资料的优势，在整个油、气田的勘探和开发过程中一直发挥着重要的作用。
第一节钻时录井钻时是指在钻井过程中，每钻进单位厚度的岩层所用的纯钻进时间（换句话说，钻时是指钻头钻进单位进尺所需的纯钻进时间），单位为min／m、或h／m，保留整数。
注意其与机械钻速（简称钻速，指单位时间的进尺，单位为“m／h”）的区别。
钻时录井就是指系统地记录钻时并收集与其有关的各项数据、资料的全部工作过程。
简单地说，钻时录井是指从开钻到完钻、连续不断地记录（连续测量）每单位进尺所需的时间。
这里所说的连续测量是指：一般每米为一个记录单位，特殊情况按需要加密。
钻时录井的特点是简便、及时，钻时资料对于现场地质和工程人员都是很重要的。
常用的钻时录井间距有1.0m和0.5m两种。
一、井深和方入的计算进行钻时录井必须先计算井深和方入。
井深计算不准，钻时记录必然也会不淮，还会影响到岩屑录并、岩芯录井的质量，造成一系列无法纠正的错误。
（一）井深的汁算井深的计算是钻时录井中一项最基本的工作，地质录井工作人员必须熟练地掌握计算方法，要求计算得又快又准确。
井深的计算公式为：井深 = 钻具总长 + 方入钻具总长 = 钻头长度 + 接头长度 + 钻铤长度 + 钻杆长度（二）方入的计算方入是指方钻杆下入钻盘面的深度，单位是m。
方人包括到底方入和整米方入。
到底方入是指钻头接触井底时的方入，整米方入是指井深为整米时的方入。
方入的计算公式：到底方入 = 井深－钻具总长整米方人 = 整米井深－钻具总长二、钻时的记录记录钻时的装置早期有链条式、滚筒式和记录盘三种，由于其操作原始，耗费人力，准确度低，现在已经基本淘汰不用。
常规地质录井(TL)
有：低伽玛、大井径、高声波、高电阻（4m）高感应的特 征。低伽玛是测井图上区分煤线与泥岩的主要标志。 • 延安组地层沉积时区域气候由干冷～暖湿进行周期性循环， 干冷时沉积河湖砂泥岩，暖湿时沉积沼泽煤系地层；两个 煤系之间的地层代表了一个完整的旋回和气候周期，周而 复始使延安组地层韵律性极强。分层时把二个煤层之间的 一套地层作为一个二级旋回（煤层归下伏地层，煤顶为分 层界限）。 • 延4+5～延10地层顶部普遍发育煤线，若有些区块、有些 层位煤线不发育时，可借用邻区邻井作参考。具体方法是： 从本区与邻区最接近的一边开始，根据地层厚度和砂岩旋 回性，以泥岩为分界线逐井向内推。 • 直罗组底部是大套中砂岩为直罗组与延安组的分界。
盘锦中录油气技术服务有限公司
3.荧光直照：为了及时发现油气层，岩屑洗净后，必须 立即进行荧光湿照和滴照。肉眼不能鉴定含油级别的储集层 岩样要用氯仿侵泡定级。对发现荧光清晰岩屑要按照规定选 样作系列对比及含油特征观察。岩屑晾干后还需进行荧光直 照，称为干照。
4.烘晒岩屑：环境条件允许，最好是自然晾干。自然晾 干来不及时，只得烘烤，但要保证岩屑不被烘烤过度而变 质。
岩屑取样方法:（1）二分法取样；（2）四分法取样 岩屑捞取要求： 定时：严格按迟到时间捞取岩屑。 定点：捞砂位置要准确，捞砂方法要正确。 定量：每包岩屑要做到量足和代表性强。（每包 500g）。岩屑清洗要洗干净，要求能见到岩屑本色。
盘锦中录油气技术服务有限公司
迟到时间的计算
迟到时间：是指岩屑从井底返至井口捞砂处的时间。 常用确定迟到时间的方法：理论计算法、实物测定法、 特殊岩性法。 （1）理论计算法
盘锦中录油气技术服务有限公司
地质录井方法
地质录井方法一、常规录井常规录井主要包括钻时路径，岩心路井，岩屑录井，钻井液录井，主要是靠人工的方法。
其特点是简单易行，应用普遍，应用时间早，它具有获取第一性实物资料的优势，一直发挥着重要资料。
1.钻时录井：它是指每钻进一定厚度的岩层所需要的时间，单位为min/m。
在新滩区，一般每米记录一次钻时，到达目的层则可加密0.5～0.25记录一次。
钻时路径资料一般有自动记录仪连续录取。
其应用：1.1定性判断岩性。
当其他条件不变时，钻时的变化反映了岩性的差别，输送含油砂岩钻石最低，普通砂岩较大，泥岩和石灰岩较高，玄武岩和花岗岩最高。
在尚未测井的井段，根据钻时曲线结合录井刨面，可以进行地层的划分和对比。
1.2判断缝洞发育井段。
对于碳酸盐地层，利用钻时曲线可以帮助判断缝洞发育井段，确定储集层。
如突发钻石变小，钻具放空现象，说明井下可能遇到缝洞发育的渗透层。
放空越大，反映钻遇的缝洞越大。
2.岩心录井：对钻井中取出的岩心进行丈量、计算、归位；观察和描述岩心的岩性、矿物成分、结构、沉积构造、产状、孔隙裂缝、各种次生变化、含油气情况、鉴定所含古生物；对岩心表面和断面上的特殊地质现象进行素描、摄影、摄像；对岩心选取样品进行化学、物理分析；最后，编制岩心柱状图。
取心方式：常见的取心方式有：水基钻井液取心，油基钻井液取心，密闭取心，定向取心。
2.1水基钻井液取心：其成本低，工作条件好，是广泛采用的取心方式。
但其最大的缺陷就是钻井液对岩心的冲刷作用大，侵入环带深，所取岩芯不能完全满足地质要求。
2.2油基钻井液取心：是在油基钻井液条件下进行的取心，取最大优点是保护岩心不受钻井液冲刷，一区的接近油层原始状态的油，水饱和度资料，为油田储量计算和开发方案的编制提供准确的参数。
2.3密闭取心：采用密闭取心工具与密闭液，可以在水基钻井液条件下去除几乎不受钻井液污染的岩心。
密闭取心用于开发过程中检查砂岩油气田注水效果，了解底下有层水洗情况及油水动态。
常规地质录井--地质设计
探井类
1、区域探井（含参数井或科学探索井） 油气区域勘探阶段，在地质普查和地震普查的基础上，为了解一级 构造单元的区域地层层序、岩性、生油条件、储层条件、生储盖组 合关系，并为物探解释提供参数而钻的探井，它是对盆地（坳陷） 或新层系进行早期评价的探井。 2、预探井 在油气勘探的预探阶段，在地震详查的基础上，以局部圈闭、新层 系或构造带为对象，以发现油气藏、计算出控制储量和预测储量为 目的的探井。 3、 评价井 对已获得工业油气流的圈闭，经地震精查后（复杂区应在三维地震 评价的基础上），为查明油气藏类型，探明油气层的分布、厚度变 化和物性变化，评价油气田的规模、生产能力及经济价值，计算探 明储量为目的而钻的探井。 4、 地质井 在盆地普查阶段，由于地层、构造复杂，或地震方法不过关，采 用地震方法不能查明地下情况时，为了确定构造位置、形态和查明 地层组合及接触关系而钻探的井。 5、 水文井 为了解决水文地质问题和寻找水源而钻探的探井。
第一章
钻井地质设计
地质设计变更的主要内容：
（1）井位移动超过50m； （2）表层套管、技术套管、油层套管下深的改变； （3）钻井取心层位、井尺的改变； （4）测井项目及测量井段的改变； （5）录井项目的增减； （6）钻井液性能的重大改变； （7）中途测试的变更； （8）完钻井深及层位的改变； （9）完井方法的改变； （10）原钻机试油方案的改变； （11）其它特殊情况；
定向井、侧钻井、水平井
定向井、侧钻井、水平井的井号命名应在上述规定基础上 ，分别在井号的后面加 “斜”、“侧”、“平”再加阿拉 伯数字命名。如草1-斜2井表示草桥油田第1排2号井为斜井 ，滨斜120井表示滨南地区××构造的一口评价井为斜井， 利侧40井表示在老井利40井内套管开窗侧钻井、草古100平8井表示草古100潜山油田第8口水平井。
7.第二章 常规地质录井(二)
第四节钻井液录井洗井是钻井过程中的重要环节。
没有洗井液（钻井液），钻井作业就不能进行。
钻井液，俗称泥浆，是钻井时用来清洗井底并把岩屑携带至地面、维持钻井操作正常进行的流体。
是石油天然气钻井工程的血液。
普通钻井液是由粘土、水和一些无机或有机化学处理刘搅拌而成的悬浮液和胶体溶液的混合物，其中粘土呈分散相，水是分散介质，组成固相分散体系。
由于钻井液在钻遇油、气、水层和特殊岩性地层时，其性能将发生各种不同的变化。
所以根据钻井液性能的变化及槽面显示，来判断井下是否钻遇油、气、水层和特殊岩性的方法称为钻井液录井。
一、钻井液录井的原则和要求钻井液录井的原则和要求如下：①任何类别的井，在钻进或循环过程中都必须进行钻井液录井。
②区域探井、预探井钻进时不得混油，包括机油、原油、柴油等，不得使用混油物，如磺化沥青等。
若处理井下事故必须混油时，需经探区总地质师同意，事后必须除净油污后方可钻进。
③必须用混油钻井液钻进时，要收集油品及混油量等数据，并且一定要做混油色谱分析。
④下钻划眼或循环钻井液过程中出现油气显示，必须进行后效气测或循环观察，取样做全套性能分析，并落实到具体层位或层段上。
⑤遇井涌、井喷应采用罐装气取样进行钻井液性能分析。
⑥遇井漏，应取样做全套性能分析。
⑦钻井液处理情况（包括井深、处理剂名称、用量、处理前后性能等）都要详细记入观察记录中。
二、钻井液的功能在钻井过程中，钻井液具有以下功能。
（一）清洗井底岩屑钻头在井底破碎的岩屑必须及时清除出去，以利于提高钻速和减少钻井事故。
能否及时地清除岩屑，与钻井液的密度、粘度、切力和流型有关。
（二）冷却和润滑钻头及钻柱钻头和钻柱在钻井过程中与地层摩擦会产生大量的热量，如不及时散失，钻头和钻柱温度会急剧升高；钻井液中添加的各类添加剂使钻井液具有好的润滑性，从而有利于减小扭矩、延长钻头寿命、降低泵压、提高钻速。
（三）造壁作用钻井液可以在井壁上形成一层比地层渗透率低得多的泥饼，可以起到巩固井壁、防止坍塌和阻止钻井液滤液进入地层的作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
盘锦中录油气技术服务有限公司
• 延长组地层划分方法 • 延长组十个油层组的划分依据主要是凝灰质泥岩，次为泥
盘锦中录油气技术服务有限公司
常规地质录井
滕霖 2013年12月12日
盘锦中录油气技术服务有限公司
年代地层单位
又称时间地层单位。依据地质时代进行 的划分。年代地层单位的宇、界、系、统、 带分别与地质年代单位宙、代、纪、世、期 相对应。
长庆油田钻遇的地层多为新生界第四系； 中生界白垩系、侏罗系、三叠系。储油层主 要在中生界三叠系延安组和延长组。
盘锦中录油气技术服务有限公司
盘锦中录油气技术服务有限公司
盘锦中录油气技术服务有限公司
• 根据岩石形成的原因地壳中的岩石可分为岩浆岩、 沉积岩和变质岩三大类。鄂尔多斯盆地的岩石类
型主要为沉积岩中的碎屑岩（砂岩为主）和粘土 岩（泥岩、页岩）。
•
地质学中鄂尔多斯盆地包括宁夏东部,甘肃陇
东,内蒙古伊可昭盟、巴彦单尔盟南部、阿拉善盟
条件下的沼泽沉积--煤层（炭质泥岩）和凝灰质泥岩作为 地层对比划分的标志层。 • 它们是特定气候条件下区域性的沉积产物，全盆地内普遍 发育，代表性强，覆盖面广。 • 当煤层或凝灰岩标志层不发育，电性特征不明显时，参考 与标志层位置相当的泥岩特征划分。
盘锦中录油气技术服务有限公司
• 2、标准层： • 用标志层将大层确定之后还必须选定一些标准层
• 1、 旋回级别的分类： • 一级旋回：延安组、 延长组(燕山运动、印支运动) • 一级旋回受区域构造运动控制。在全区分布稳定，含有一
套生储组合或储盖组合。 • 二级旋回：延10、 延9，长3、长2 …… • 二级旋回是一级旋回中的次级旋回；每个旋回都有大体相
同的沉积特征。 • 三级旋回：长81 、长82、长31 、长32 。 • 三级旋回受局部构造运动控制，由几个沙泥岩段组成。 • 四级旋回：长811、延812、延813 • 四级旋回受水动力条件及局部沉积作用控制，由单一岩性
作为细分小层的依据。这些标准层多数是在油层 附近且分布稳定的泥岩。 • 标准层是小层对比划分的主要依据。 • （二） 地层对比划分的原则与方法 • 地层对比划分的原则：“旋回对比，分级控制”。 • 地层对比划分的方法：先追踪标志层，后确定标 准层，再找含油层段。即：先定大层后分小层。
盘锦中录油气技术服务有限公司
钻杆内容积：V1=πd12H1/4 钻铤内容积:V2=πd22H2/4 式中：V1、V2—分别代表钻杆和钻铤的内容积m3；
d1、d2—分别代表钻杆和钻铤的内径m； H1、H1—分别代表钻杆和钻铤的长度m； Q —钻井液泵排量m3/min
盘锦中录油气技术服务有限公司
（3）特殊岩性法 与邻井对比，利用大段单一岩性中的特殊岩层（如大段砂岩
盘锦中录油气技术服务有限公司
岩屑：地下的岩石被钻头钻碎后，随钻井液被带到地面 上，这些岩石碎块就叫岩屑，又常称为啥样。在钻进过程中 地质人员按一定的取样间距和迟到时间，连续收集与观察岩 屑并恢复地下地质剖面的过程，称为岩屑井。通过岩屑录井 可以可以掌握井下地层层序、岩性、初步了解地层含油气水 情况。岩屑录井成本低，简便易行，了解地下情况及时资料 系统性强。
5.整理装箱：将晒干或烤干的岩 屑装入砂样袋中（每包500g），放入 按要求填写的岩屑标签，按照井深的 先后顺序依次摆放在啥样盒中，并在 砂样盒外侧进行标识。
盘锦中录油气技术服务有限公司
影响岩屑录井的因素：
1.钻头的类型
2.钻井液的性能
界线，厚度６～８ｍ，在声速曲线上表现出４个一组的齿 状尖子，感应曲线特征不明显。 • ｋ６：位于长３底，是长３与长４＋５的分界线。 • ｋ７：位于长２底，是长２与长３分界线。 • ｋ８：位于长２中部，是长21与长22的分界线。 • ｋ9：位于长1底，是长1与长2的分界线。
盘锦中录油气技术服务有限公司
盘锦中录油气技术服务有限公司
（2）迟到时间的实物测定法： 选用与岩屑大小，密度相近的物质（应用红砖块或白瓷
瓦片，由于现场不容易找到，还有怕堵钻头水眼，一般选用 大米和方便面袋）。在接单根时投入钻杆内，记下投入后的 开泵时间，然后在井口钻井液出口或振动筛处密切注意并记 下入物开始返出时间，这两个时间差就是实物循环一周需要 的时间t，它包括了实物沿钻杆下行到井底的时间to和从井 底通过钻杆外环形空间返出井口的时间T迟，即迟到时间。 测迟到时间： T迟= t – to 下行到井底时间：to = (V1+V2) / Q
盘锦中录油气技术服务有限公司
常规录井
常规录井包括：钻时录井、岩屑录井、荧光录井、岩心录 井、钻井液录井等。（设计中对相应的录井提出相应的具体要 求。）
相关概念和计算公式： 补心高：转盘面到地面的高度。单位ｍ。 方 入：钻进时转盘面以下方钻杆的长度。单位ｍ。 井 深＝钻具总长＋方入（转盘面到井底的距离。） 钻具总长＝钻头长度＋接头长度＋钻铤长度＋钻杆长度＋
岩屑取样方法:（1）二分法取样；（2）四分法取样 岩屑捞取要求： 定时：严格按迟到时间捞取岩屑。 定点：捞砂位置要准确，捞砂方法要正确。 定量：每包岩屑要做到量足和代表性强。（每包 500g）。岩屑清洗要洗干净，要求能见到岩屑本色。
盘锦中录油气技术服务有限公司
迟到时间的计算
迟到时间：是指岩屑从井底返至井口捞砂处的时间。 常用确定迟到时间的方法：理论计算法、实物测定法、 特殊岩性法。 （1）理论计算法
盘锦中录油气技术服务有限公司
地层分层
• 地层对比划分可分为岩芯对比和测井曲线对比两种，常用 的是测井曲线对比法。
• 地层对比划分依据有标志层和标准层两个。 • 1、标志层： • 标志层是大层对比划分的依据。 • 标志层的确定原则：岩性典型，电性特征明显，易识别，
分布稳定，易与追踪。 • 鄂尔多斯盆地经过近四十年的实践摸索，将温暖潮湿气候
影响钻时的因素： 1.岩石性质（岩石的可钻性也是胶结程度） 2.钻头类型与新旧程度 3.钻井措施与方式 4.钻井液性能与排量 5.人为因素的影响
盘锦中录油气技术服务有限公司
钻时曲线的绘制：录井队长应及时将钻时数据绘制在规 定根式的录井草图上，采用透明方格厘米纸的背面，以纵坐 标表示井深，单位m，比例尺1:200，横比例尺可视为钻时、 全烃变化大小合理选择，具体绘制方法按标准执行。
钻时曲线的应用：可以直观的反应地层可钻性的变化情 况，确定不同岩性的分层界面。在无电测资料或尚未电测的 井段，根据钻时曲线结合录井剖面，可以进行地层划分和地 层对比。根据钻时的大小，既可以帮助判断井下地层岩性变 化和缝洞发育情况，又能帮助工程人员掌握钻头使用情况， 提高钻头利用率，并改进钻进措施，提高钻速，降低成本。 钻时录井特点是简便、及时，钻时资料对于现场地质和工程 人员都很重要。
2.清洗岩屑：捞取的岩屑均粘附了一层钻井液，因而必 须将所取岩屑清洗干净。清洗方法因岩性而定，以不漏掉 或破坏岩屑为原则。一般致密坚硬水敏性极差的地层，如 石灰岩、致密砂岩及部分泥质岩等均可淘洗或冲洗。软泥 岩及松散砂岩等只能用盆轻轻漂洗，以见岩石本色即可， 或者留一部分不洗，晾干以备观察。注意密度小的岩层， 如煤等清洗时要防止漂流散失。洗样时还要注意闻油气味， 观察含油岩屑的有关情况。该密封的样品，洗净后立即装 罐密封。要求混液样品，不准清洗。
中的泥岩，大段泥岩中的灰岩、砂岩等）在钻时上表现出 特高或特低值，记录钻遇时间和上返至井口的时间，二者 之差即为真实的岩层迟到时间（通常也是用此法对迟到时 间进行校正）。
岩屑取样的步骤：捞取岩屑、清洗岩屑、荧光直照、烘晒岩 屑、整理装箱。
盘锦中录油气技术服务有限公司
1.捞取岩屑：必须按照录井间距和迟到时间准确无误地 捞取岩屑。每口井必须统一捞样位置，通常有两处：一处是 高架槽内加挡板取样；另一处是在震动筛前加接样器（捞砂 盆）取样。
页岩。 • 凝灰质泥岩在岩屑中为灰白色片状，手摸有滑腻感，在荧
光灯下发橘红色强光。在测井剖面上具有尖刀状低感应、 高声速、大井径、高伽玛的电性特征；厚2米左右。 • 延长统地层依据岩性组合和十个标志层，划分为十个油层 组。十个标志层代码为：ｋ0～ｋ9，自下而上为： • ｋ０：位于长１０底。 • ｋ１：位于长７底，是长７与长８的分界线，厚２０ｍ左 右。底部有２ｍ厚的凝灰岩，中上部是１５～２０ｍ厚的 油页岩。因其在陕北延河流域的张家滩地区出露，所以人 们常称为“张家滩页岩”。
T=V/Q=π(D2-d2)H/(4Q)
式中：T—岩屑迟到时间min； V—井眼与钻具之间的环形空间容积m3; Q—钻井液泵排量m3/min； D—井径，即钻头的直径m； d—钻杆外径m； H—井深m；
因为实际井径常比理论井径大且不规则，在计算时也未考虑岩屑在 钻井液中的下沉，所以理论计算的迟到时间与实际迟到时间误差较大， 仅做参考。
• 延安组地层划分方法 • 煤线是延安组地层对比的主要标志层。煤线在测井图上具
有：低伽玛、大井径、高声波、高电阻（4m）高感应的特 征。低伽玛是测井图上区分煤线与泥岩的主要标志。 • 延安组地层沉积时区域气候由干冷～暖湿进行周期性循环， 干冷时沉积河湖砂泥岩，暖湿时沉积沼泽煤系地层；两个 煤系之间的地层代表了一个完整的旋回和气候周期，周而 复始使延安组地层韵律性极强。分层时把二个煤层之间的 一套地层作为一个二级旋回（煤层归下伏地层，煤顶为分 层界限）。 • 延4+5～延10地层顶部普遍发育煤线，若有些区块、有些 层位煤线不发育时，可借用邻区邻井作参考。具体方法是： 从本区与邻区最接近的一边开始，根据地层厚度和砂岩旋 回性，以泥岩为分界线逐井向内推。 • 直罗组底部是大套中砂岩为直罗组与延安组的分界。
