经纬仪的使用与测回法测水平角
经纬仪的操作与角度测量—水平角观测(工程测量)
A O
B
水平角观测
一、测回法（适用于两个方向的单角）
A
限差要求
盘左盘右角度互差≤±40″
度盘设定
180°/n
O
B
水平角观测
记录与计算
盘左（正镜）观测
• 瞄A，记录 a左= 0°00′36″ • 瞄B，记录 b左= 68°42′48″ • 上半测回的角值：β左= b左- a左= 68°42′12″
12
3
4
5
6
7
第1 测回
（0 00 34）
A 0 00 54 180 00 24 +30 0 00 39 0 00 00
B 79 27 48 259 27 30 +18 79 27 39 79 27 05
O C 142 31 18 322 31 00 +18 142 31 09 142 30 35
各测回平 均方向值 角值
误差就是某未知量的观测值与其真值（理论值）之差
二、测量误差的分类
偶然误差的规律性
• 有界性：偶然误差的绝对值不会超过一定的限值； • 大小性：绝对值小的比绝对值大的出现的可能性大； • 对称性：误差出现正负的可能性相同； • 抵偿性：偶然误差的算术平均值随观测次数增加而趋于零；
衡量精度的标准
精度
D 18 46 48 198 46 36 +12 18 46 42 288 45 50
A 90 01 00 270 00 36 +24 90 00 48
Δ
-6
+12
测量误差概述
教学目的与要求
01 了解测量误差产生的原因。
02 理解衡量精度的标准；系统误差与偶然误差的特性。
水平角的测量方法
水平角的测量方法一、测回法1．测回法的观测方法（测回法适用于观测两个方向之间的单角）如图3-9所示，设O为测站点，A、B为观测目标，用测回法观测OA与OB两方向之间的水平角β，具体施测步骤如下。
（1）在测站点O安置经纬仪，在A、B两点竖立测杆或测钎等，作为目标标志。
（2）将仪器置于盘左位置，转动照准部，先瞄准左目标A，置零、读取水平度盘读数a L，设读数为0˚01′30″，记入水平角观测手簿表3-1相应栏内。
松开照准部制动螺旋，顺时针转动照准部，瞄准右目标B，读取水平度盘读数b L，设读数为98˚20′48″，记入表3-1相应栏内。
以上称为上半测回，盘左位置的水平角角值（也称上半测回角值）βL为：βL=b L－a L=98˚20′48″－0˚01′30″=98˚19′18″（3）松开照准部制动螺旋，倒转望远镜成盘右位置，先瞄准右目标B，读取水平度盘读数b R，设读数为278˚21′12″，记入表3-1相应栏内。
松开照准部制动螺旋，逆时针转动照准部，瞄准左目标A，读取水平度盘读数a R，设读数为180˚01′42″，记入表3-1相应栏内。
以上称为下半测回，盘右位置的水平角角值（也称下半测回角值）βR为：βR=b R－a R=278˚21′12″－180˚01′42″=98˚19′30″上半测回和下半测回构成一测回。
表3-1 测回法观测手簿测站竖盘位置目标水平度盘读数半测回角值一测回角值各测回平均值备注°′″°′″°′″°′″第一测回O 左A0 01 3098 19 1898 19 2498 19 30B98 20 48右A180 01 4298 19 30B278 21 12第二测回O 左A90 01 0698 19 3098 19 36B188 20 36右A270 00 5498 19 42B8 20 366OABβ均值作为一测回角值β。
在本例中，上、下两半测回角值之差为：△β=βL －βR =98˚19′18″－98˚19′30″=－12″一测回角值为：98˚19′18″+98˚19′30″98˚19′24″将结果记入表3-1相应栏内。
水平角观测的方法
水平角观测的方法水平角观测方法一般根据观测的精度要求和目标的数目来定。
常用的测角方法有测回法和方向观测法。
（一）测回法测回法适用于观测只有两个方向之间的水平角，如图2-18所示，经纬仪安置在测站点O上，对中整平后按下述步骤进行水平角观测：图2-18 测回法水平角观测（1）经纬仪置于盘左位置。
所谓盘左（或称正镜），即观测者面对望远镜目镜，竖直度盘在望远镜的左侧。
（2）精确瞄准起始目标A并配置度盘。
配置度盘的目的是为了减小度盘刻划误差的影响并且也方便计算。
各测回之间起始目标的读数间隔应在180º/n（n为测回数）。
装有度盘变换手轮的经纬仪和装有复测卡的经纬仪配置度盘时有所不同，各自配置度盘方法如下：Ⅰ. 装有度盘变换手轮的经纬仪，使用这种仪器时，应先瞄准目标，后配置度盘。
其方法是：先盘左瞄准起始目标（如图2－18中的目标A），打开手轮护盖（有的仪器是按下手轮盖），转动手轮，直至读数窗看到所需读数，然后关好手轮护盖（或弹回手轮盖）Ⅱ. 装有复测器的经纬仪，使用这种仪器时，应先配置度盘，后瞄准目标。
其方法是：转动测微手轮，调节好测微尺上的分、秒读数，松开照准部制动螺旋，转动仪器直至在读数窗看到所需读数位于双指标线附近，制动照准部，调节照准部微动螺旋使双指标线精确对准所需读数。
扳下复测卡，然后再转动仪器（这时读数窗中的读数不会变化），精确瞄准起始目标，扳上复测卡。
但是应当注意，在转动度盘变换手轮和使用复测卡时往往会使经纬仪发生微小变动。
因此在读数前应仔细检查是否发生了变动，如存在则以实际为准。
完成上述工作后，观测员即可读取目标A的盘左水平度盘读数A左=0º01′12″，每次读数后记录员须回报确认无误后将该读数记入手簿。
见表2－1（3）松开照准部制动螺旋，顺时针旋转照准部，照准目标B，读取水平度盘读数B左=60º20′24″，记入观测手簿。
以上观测过程称为上半个测回，其观测角值β左=B左－A左= 60º19′12″。
经纬仪的使用方法
第三章经纬仪及其使用3.1 水平角测量原理3.1.1．水平角的测量原理水平角是指过空间两条相交方向线所作的铅垂面间所夹的二面角，角值为0°～360°。
空间两直线OA和OB相交于点O，将点A，O，B沿铅垂方向投影到水平面上，得相应的投影点A′，O′，B′，水平线O′A′和O′B′的夹角β就是过两方向线所作的铅垂面间的夹角，即水平角。
水平角的大小与地面点的高程无关。
测量角度的仪器在测量水平角时必须具备两个基本条件：（1）能给出一个水平放置的，且其中心能方便地与方向线交点置于同一铅垂线上的刻度园盘——水平度盘；（2）要有一个能瞄准远方目标的望远镜，且要能在水平面和竖直面内作全圆旋转，以便通过望远镜瞄准高低不同的目标A和B。
图中水平角β为A和B两个方向读数之差：β=b-a3.1.2垂直角的测量原理垂直角是指在同一铅垂面内，某目标方向的视线与水平线间的夹角α，也称竖直角或高度角；垂直角的角值为0°～±90°。
视线与铅垂线的夹角称为天顶距，天顶距z的角值范围为0°～180°。
当视线在水平线以上时垂直角称为仰角，角值为正；视线在水平线以下时为俯角，角值为负，如图所示。
由此可知测角仪器经纬仪还必须装有一个能铅垂放置的度盘——垂直度盘，或称竖盘。
3.2 经纬仪的结构与使用3.2.1光学经纬仪的分类按物理特性分：游标经纬仪、光学经纬仪和电子经纬仪。
按测角精度分：DJ07——一测回水平方向中误差0.7″:用于一等三角;DJ1——一测回水平方向中误差1.0″:用于一、二等三角;DJ2——一测回水平方向中误差2.0″:用于三、四等三角;DJ6——一测回水平方向中误差6.0″:用于地形测图、一般工程。
DJ为“大地”、“经纬仪”的汉语拼音缩写。
3.2.2DJ6光学经纬仪DJ6经纬仪是一种广泛使用在地形测量、工程及矿山测量中的光学经纬仪。
主要由水平度盘、照准部和基座三大部分组成。

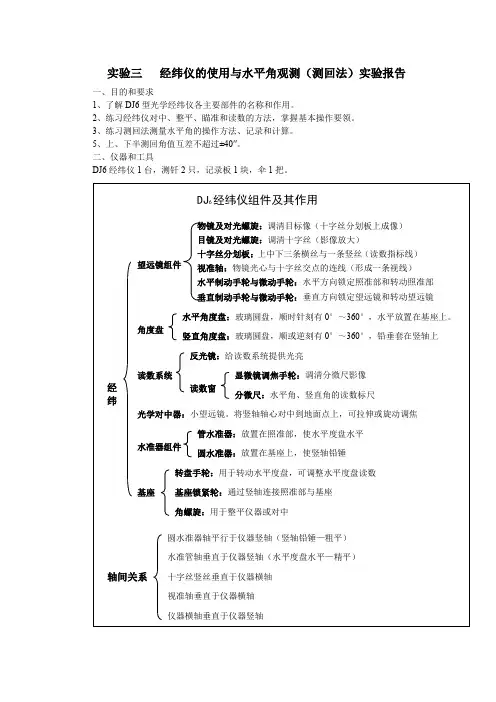

经纬仪测量实验报告一
轴间关系
十字丝竖丝垂直于仪器横轴 视准轴垂直于仪器横轴 仪器横轴垂直于仪器竖轴
仪器使用方法： 安置经纬仪 在测量角度以前，首先要把经纬仪安置在设置有地面标志的测站上。所谓 测站。即是所测角度的顶点。安置工作包括对中、整平两项。 1．对中 【对中的目的是是仪器的中心与测站点（标志中心）处于同一铅垂线上】 在安置仪器以前，首先将三脚架打开，抽出架腿，并旋紧架腿的固定螺旋。然后将三个 架腿安置在以测站为中心的等边三角形的角顶上。 这时架头平面即约略水平， 且中心与地面 点约略在同一铅垂线上。 从仪器箱中取出仪器，用附于三脚架头上的连结螺旋，将仪器与三脚架固连在一起，然 后即可精确对中。 2．整平 【整平的目的是使仪器数轴在铅垂位置，水平度盘处于水平位置】 经纬仪整平的目的， 乃是使竖轴居于铅垂位置。 整平时要先用脚螺旋使圆水准气泡居中， 以粗略整平，再用管水准器精确整平。 由于位于照准部上的管水准器只有一个， 可以先使它与一对脚螺旋连线的方向平行， 然 后双手以相同速度相反方向旋转这两个脚螺旋，使管水准器的气泡居中。再将照准部平转 90°，用另外一个脚螺旋使气泡居中。这样反复进行，直至管水准器在任一方向上气泡都居 中为止。在整平后还需检查光学对中器是否偏移。如果偏移，则重复上述操作方法，直至水 准气泡居中，对中器对中为止。 3．瞄准 水平角观测时， 应尽量照准目标的底部。 当目标较近时， 成像较大， 则用单丝平分目标； 当目标较远时，成像较小，则用双丝夹住目标或用单丝与目标重合。 竖直角观测时，应用中横丝照准目标顶部或某一预定部位。 4．读数 读数时，打开并转动反光镜，使读数窗内亮度适中，调节读数显微镜的目镜，使度盘和 分微尺分划线清晰，然后， “度”可从分微尺中的度盘分划线上的注字直接读得， “分”则用 度盘分划线作为指标，在分微尺中直接读出， 并估读至 0.1′，两者相加，即得度盘读数。 三、测回法测水平角原理 当所测的角度只有两个方向时，通常都用测回法观测。如下图所示，欲测 OA、OB 两 方向之间的水平角∠AOB 时，在角顶 O 安置仪器，在 A、B 处设立观测标志。经过对中、 整平以后，即可按下述步骤观测。
测回法测水平角
测回法—具体步骤
（1）在角顶B点安置经纬仪，对中、整平，在 A、C两点上分别竖立标杆。
测回法—具体步骤
（2）以盘左位置瞄准左边目标A，拧紧制动螺 旋，读取水平度盘读数a左，记入观测手册。
测回法—具体步骤
（3）松开水平制动螺旋和望远镜制动螺旋，顺 时针转动仪器，瞄准目标C，读取水平度盘c左， 记入观测手册。则角度β左=c左-a左
3.3角度测量方法 一、水平角测量
内容提要 预备知识复习； 测回法；
杨青山 2019.5.26
知识回顾
1.经纬仪
竖直度盘
竖直度盘
盘左
盘右
知识回顾
2.水平角
0
270
90
180
水平度盘
A
a
B
c
C
a
c
测回法
测回法多用于观测两个方向之间的单个水平角
如下图所示，欲测地面BA与BC之间的水平角β
测回法观测水平角记录格式及计算见下表
测站
竖盘 位置
目标
水平度 盘读数
半测回 一测回 角值 角值
左
A 00 01 10 147 11 20
C 147 12 30
B
147 11 13
右
A 180 01 50 147 11 05
C 327 12 55
测回：
当测角精度要求较高时，需要观测n个测回。为了减小刻度盘 刻划不均匀引起误差，每个测回应按180°/n的差值变换度盘 起始位置 。
思维扩展：
类比：
经纬仪测量水平角的过程与以前使用钢尺测量线段长度的过程。
问题： 1.望远镜对准第一个目标相当于 2.望远镜对准第二个目标相当于 3.经纬仪水平度盘角度之差相当于 4.盘左盘右上下测回相当于 5.多次测回相当于
简述测回法测水平角的主要步骤和相应的角度计算方法
上午或下午)。
9、使用补偿式自动安平水准仪观测的
操作程序与水准器水准仪相同。
10、水准测量的观测工作间歇时，最
好能结束在固定的水准点上，否则，
应选择两个坚固可靠、光滑突出、便
于放置水准标尺的固定点，作为间歇
点加以起测。
（2）瞄准后视尺黑面，精平后读数，
再瞄准后视尺红面读数，计算看是否
满足限差要求；若不满足则重新测量，
获得满足要求的黑红面读数；
（3）瞄准前视尺黑面，精平后读数，
再瞄准前视尺红面读数，计算看是否
满足限差要求；若不满足则重新测量，
获得满足要求的黑红面读数；
（7分）
（4）分别由黑面和红面计算高差，进
行限差比较，若不满足则重新测量，
附近张开三脚架，挂上垂球，固定三
脚架的一条腿，两手握住另外两条腿
作前、后、左、右移动，使垂球尖大
致对准O点的中心标志，并使三脚架
头大致放平，将这两条腿也插稳。然
后安上仪器，拧上中心螺旋，适当移
动经纬仪基座使垂球尖精确对准O
点，固定中心螺旋。
然后进行整平，先转动脚螺旋使圆水
准器气泡居中，进行初步整平。然后
（4）逆时针方向转动望远镜，瞄准A，
读取水平读盘读数a
2；
计算下半测回水平角βR=b
2--a
2
若上下半测回角度差小于限差，则取
平均值作为最后的角度，否则重新观
测。
2、说明用水准仪进行等外水准测量
时的一个测站上的操作步骤（双面尺
法）与高差计算方法。
（1）在测站上安置水准仪，使离前后
尺距离尽可能相等，整平。
若满足则取二者平均值作为最终高
苏州一光DT202电子经纬仪使用简介
3、按 键， 进入坐标测量模式。按 P ↓ ， 进入第 2 页。
4、按 OCC ，分别在 N 、 E 、 Z 输入测站坐标（ x0 ,y0 ,H0 ）。
5、按 P↓ ，进入第 2 页，在 栏，输入仪器高。
6、按 P ↓ ，进入第 2 页，在 栏，输入 B 点处的棱镜高。
二、全站仪功能简介
1、对中整平后，按开关键（ ）开机后，上下转动望远镜几周，然后使仪器水平盘转动几周，完成仪器初始化工作，直至显示水平度盘角值HR、竖直度盘角值VZ为止。
2、参数设置
按 EDM 键进入测距设置，按棱镜常数（ F2 ）——输入（ F1 ）—— -30 ——确认（ F4 两次）——再按大气改正（ F3 ）——输入（ F1 ），在温度栏输入气温，如 30 ——按确认（ F4 ）——向下移动光标（ EDM ），至气压栏——输入（ F1 ）——输入气压，如： 1013 hpa ——确认（ F4 两次）——按 ESC 键回到测角模式。
2、按后视点设置（ F2 ）——坐标（ F3 ）——输入（ F1 ），分别在 N 、 E 栏输入后视点 A 的坐标 (xA ， yA ) ，再确认（ F4 两次）；若已知测站点 O 至后视点 A 的坐标方位角 ，则按角度（ F3 ）——输入（ F1 ），在 HR 项输入 ，再确认（ F4 两次），则输入了方位角 。
（三）坐标测量
1、按 DISP 键一至三次，直至屏幕出现有三维坐标 NEZ 栏—— P1 翻页（ F4 ）——测站（ F3 ）——坐标（ F4 ）——输入（ F1 ），分别在 N 、 E 、 Z 栏输入测站点 O 的坐标（ x0 ,y0 ,H0 ）——确认（ F4 两次）——输入（ F1 ），在点号栏输入测站点号 O ——确认（ F4 两次）。
水平角观测
子学习情境2-2 水平角观测一、测回法水平角观测（一）经纬仪的安置和瞄准用经纬仪观测水平角时，必须首先在欲测的水平角顶点安置经纬仪。
安置仪器包括对中和整平两项内容。
仪器安置好后，即可进行观测。
1．对中使经纬仪水平度盘中心与角顶点置于同一铅垂线上，这种工作称为对中。
欲观测之水平角的顶点一般又称为测站。
对中时，先将三脚架放在测站点上，架头大致水平，高度适中。
再在连接中心螺旋的钩上悬挂锤球，移动三脚架，使锤球尖大致对准测站点，将三脚架的各脚稳固的踩入地中。
然后将经纬仪安装在三脚架上，旋紧连接中心螺旋。
若垂球尖偏离测站点较大，需平移脚架，使锤球尖对准测站点，再踩紧三脚架；若偏离较小，可略松连接螺旋，将仪器在三脚架头上的圆孔范围内移动，使锤球尖端精确地对准测站点，再拧紧连接螺旋。
在地形测量中，对中误差一般应小于3 mm。
对中也可用光学对中器进行。
光学对中时，先要对光，然后将仪器在架头上平移，交替对中和整平，直至测站点的像在对中器圆圈中央，达到既对中又整平的目的。
最后将中心连接螺旋拧紧。
对中时应注意：（1）打开三脚架后，应拧紧架腿固定螺旋；三脚架应约成等边三角形；安置脚架前要了解所观测的方向，避免观测时跨在架腿上；（2）在地面坚硬的地区观测时，脚架应用绳子绑住或用石头等物顶住，防止脚架滑动。
（3）对中后，必须重新检查中心螺旋和脚架固定螺旋是否拧紧；（4）脚架高度要适当，脚架跨度也不要太大，以便观测和仪器安全。
2．整平整平的目的是使仪器的竖轴竖直，从而使水平度盘处于水平位置。
其步骤如下：（1）使照准部水准管平行于任意两个脚螺旋连线方向，如图2-2-1（a）所示；（a）图2-2-1 （b）（2）两手同时向内或向外旋转脚螺旋1、2，使气泡居中；（3）将照准部旋转90°，使水准管垂直于1、2两脚螺旋连线方向，如图2-2-1（b）所示，然后用第三个脚螺旋使气泡居中。
依上述步骤反复多次，直至照准部转到任意位置，气泡偏离中央均不超半格为止。
水平角的测量
水平角的测量方法一、测回法1．测回法的观测方法（测回法适用于观测两个方向之间的单角）如图3-9所示，设O为测站点，A、B为观测目标，用测回法观测OA与OB两方向之间的水平角β，具体施测步骤如下。
（1）在测站点O安置经纬仪，在A、B两点竖立测杆或测钎等，作为目标标志。
（2）将仪器置于盘左位置，转动照准部，先瞄准左目标A，读取水平度盘读数a L，设读数为0˚01′30″，记入水平角观测手簿表3-1相应栏内。
松开照准部制动螺旋，顺时针转动照准部，瞄准右目标B，读取水平度盘读数b L，设读数为98˚20′48″，记入表3-1相应栏内。
以上称为上半测回，盘左位置的水平角角值（也称上半测回角值）βL为：βL=b L－a L=98˚20′48″－0˚01′30″=98˚19′18″（3）松开照准部制动螺旋，倒转望远镜成盘右位置，先瞄准右目标B，读取水平度盘读数b R，设读数为278˚21′12″，记入表3-1相应栏内。
松开照准部制动螺旋，逆时针转动照准部，瞄准左目标A，读取水平度盘读数a R，设读数为180˚01′42″，记入表3-1相应栏内。
以上称为下半测回，盘右位置的水平角角值（也称下半测回角值）βR为：βR=b R－a R=278˚21′12″－180˚01′42″=98˚19′30″上半测回和下半测回构成一测回。
表3-1 测回法观测手簿（4）对于DJ6型光学经纬仪，如果上、下两半测回角值之差不大于±40″，认为观测合格。
此时，可取上、下两半测回角值的平均值作为一测回角值β。
在本例中，上、下两半测回角值之差为：△β=βL－βR=98˚19′18″－98˚19′30″=－12″一测回角值为：98˚19′18″+98˚19′30″98˚19′24″将结果记入表3-1相应栏内。
注意：由于水平度盘是顺时针刻划和注记的，所以在计算水平角时，总是用右目标的读数减去左目标的读数，如果不够减，则应在右目标的读数上加上360˚，再减去左目标的读数，决不可以倒过来减。
简述经纬仪测回法测量水平角的操作及方法步骤。
简述经纬仪测回法测量水平角的操作及方法步骤。
经纬仪测回法是一种测量水平角度的方法，主要用于测量地理、环境景观等领域的数据。
其操作步骤和方法如下：
1. 调整仪器：首先需要调整经纬仪的三角支架，使其水平放置，并调整望远镜的位置和焦距，以便观察条纹板和刻度盘。
2. 测量目标：选择需要测量的目标，如某一地方的建筑物或山脉等，并朝向该目标。
3. 收回：将经纬仪收回到水平状位，同时读取测量时的刻度盘上的数值，并记录下来。
4. 转动望远镜：接着，将经纬仪望远镜沿水平方向转动，以朝向目标物体的另一侧。
5. 望远镜校正：在转动望远镜的过程中，需要根据条纹板上的视线，进行望远镜的视线校正，以免误差。
6. 重复测量：重复以上操作，直到读取到两个刻度盘上的度数基本一致，此时读取数值的平均值即为目标物体所对应的水平角度。
经纬仪的使用与测回法测水平角
经纬仪的使用与测回法测水平角一、目的和要求1、了解DJ6光学经纬仪的基本构造，各部件的名称和作用。
2、掌握经纬仪对中、整平、瞄准和读数等基本操作要领。
3、掌握测回法观测水平角的观测顺序、记录和计算方法。
4、要求对中误差小于3mm，整平误差小于一格。
5、测回法对同一角度观测一测回，上、下半测回角值之差不得超过±40″，各测回角值互差不得大于±24″。
5、，实验小组由5---6人组成二、任务每人至少安置一次经纬仪，用盘左、盘右分别瞄准两个目标，读取水平盘读数；另外每小组用测回法观测一个水平角。
三、仪器工具DJ6光学经纬仪1台，记录板1块。
四、方法与操作步骤1、各组在指定场地（一号教学楼北侧河畔）选定测站点并设置点位标记；2、经纬仪对中、整平、瞄准和读数等基本操作要领；1）、安置（1）划十字作为测站点；（2）松开三脚架，安置于测站点上。
高度适中，架头大致水平。
挂上垂球，移动三脚架，使垂球尖大致对准测站点，踩紧三脚架。
（3）打开仪器箱，双手握住仪器支架，将仪器取出至于架头上，一手握支架，一手拧紧连接螺栓。
2）、对中、整平方法一：对中：稍松开连接螺栓，两手扶基座，在架头上平移仪器，从光学对中器中观察，直到测站点移至光学对中器的刻画圈内为止（对中误差小于3mm），再拧紧连接螺栓，若误差过大，可重新移动三脚架，直到符合要求为止。
整平：转动照准部，使水准管平行于任意一对脚螺旋，相对旋转这对脚螺旋，使水准管气泡居中；将照准部绕竖轴转动90度，旋转第三只脚螺旋，仍使气泡居中，再旋转90度，检查气泡误差，直到小于分划线的一格为止。
脚螺旋整平会影响到仪器的对中，因此要检查对中的结果，如果测站点发生了偏离，则重复以上的对中、整平的步骤。
直到对中、整平误差都符合要求为止。
方法二：对中： 观察光学对中器，同时转动脚螺旋，使测站点移至刻画圈内（对中误差小于3mm ），至符合要求为止。
整平： 转动照准部，使水准管平行于三脚架的其中一只脚架1，察水准管气泡的位置，通过脚架1的伸缩，使气泡尽量居中，转动照准部，依次使水准管平行脚架2，脚架3，同样通过脚架的伸缩，使水准管气泡在相应位置上尽可能的居中。
土木工程测量---经纬仪的使用方法
36 ＋8 ＋8
O
B
右
278 45 54
－45
45 54
＋8 46
39
O A
图3-11 垂直角测量原理
第三节
光学经纬仪
•
• • •
光学经纬仪的类型很多，按其精度划可分为DJ07、DJ1、 DJ2、DJ6、DJ15等级系列。 D: 大地测量；J:经纬仪,汉语拼音第一个字母。 “07”、“1”、“2”等阿拉伯数字代表该仪器的精度指标， 数字愈小，精度愈高。 这里重点介绍DJ6级光学经纬仪的构造和使用方法。
第四章 角度测量
4.1 角度测量 4.2 角度测量原理 4.3 光学经纬仪 4.4 竖直角测量
第一节
角度测量概述
• 角度测量是测量的基本工作之一
• 角度测量包括水平角测量和竖直角测量 • 角度测量的主要仪器是经纬仪 • 角度测量的意义
• 水平角——坐标方位角——坐标(确定直线的方向和点的 平面位置） 竖直角——把直线的倾斜长度换算为水平长度—计算三 角高程
a
O2 O
β
A
b
A1
ba
O1
水平面
β
B
B1
角值取值范围：0˚~360˚
返回
返回
读数方法分测微尺和测微器两种方法。
测微尺
水平读数：215˚ 06＇48 " 竖直读数：78˚ 52＇00"
测微器
竖直读数：92˚ 17＇ 30" 水平读数：转动测微轮重合读数 返回
经纬仪瞄准目标时所使用的照准工具有测钎、 标杆和觇牌等。
A 左 O B
00 01 24 78 25 24 78 26 48 78 25 30
A 右 B
苏州一光DT202电子经纬仪使用简介
说明：此文档是学校仪器室几种常见全站仪、电子经纬仪的基本操作使用简介，请阅读后，再进行下载，在实习时，对照操作步骤进行仪器操作。
第一部分：苏州一光DT202电子经纬仪使用简介以测回法测水平角为例：1、对中整平后，按开关键（）开机后，上下转动望远镜几周，然后使仪器水平盘转动几周，完成仪器初始化工作，直至显示水平度盘角值、竖直度盘角值为止。
如下图如示。
2、用盘左瞄准左边目标A，若要配置度盘为0°00＇00＂，则按键，显示屏第三行水平角度值显示000°00＇00＂，记下此读数；顺时针旋转瞄准右边的目标B，记下水平读数；倒镜用盘右瞄准B，记下读数；逆时针旋转瞄准左边的目标A，记下水平读数。
说明：①若要配置度盘为0°02＇00＂，则旋转固定仪器，用水平微动螺旋使读数为0°02＇00＂，再按键锁定此读数，瞄准目标A后，再按键解除锁定。
②在测量过程中，要注意保持水平读数处于，若出现，则按键。
第二部分： TOPCON300系列全站仪使用简介一、仪器面板外观和功能说明1、仪器外观2、面板上按键功能——进入坐标测量模式键。
◢——进入距离测量模式键。
ANG ——进入角度测量模式键。
MENU ——进入主菜单测量模式键。
ESC ——用于中断正在进行的操作，退回到上一级菜单。
POWER ——电源开关键◢◣——光标左右移动键▲ ▼ ——光标上下移动、翻屏键F1 、F2 、F3 、F4 ——软功能键，其功能分别对应显示屏上相应位置显示的命令。
3、显示屏上显示符号的含义V ——竖盘读数；HR ——水平读盘读数（右向计数）；HL ——水平读盘读数（左向计数）；HD ——水平距离；VD ——仪器望远镜至棱镜间高差；SD ——斜距；* ——正在测距；N ——北坐标，相当于x ； E ——东坐标，相当于y ；Z ——天顶方向坐标，相当于高程H 。
4、全站仪几种测量模式介绍（1）角度测量模式功能：按ANG 进入，可进行水平角、竖直角测量，倾斜改正开关设置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
经纬仪的使用与测回法测水平角
一、目的和要求
1、了解DJ6光学经纬仪的基本构造，各部件的名称和作用。
2、掌握经纬仪对中、整平、瞄准和读数等基本操作要领。
3、掌握测回法观测水平角的观测顺序、记录和计算方法。
4、要求对中误差小于3mm，整平误差小于一格。
5、测回法对同一角度观测一测回，上、下半测回角值之差不得超过±40″，各测回角值互差不得大于±24″。
5、，实验小组由5---6人组成
二、任务
每人至少安置一次经纬仪，用盘左、盘右分别瞄准两个目标，读取水平盘读数；另外每小组用测回法观测一个水平角。
三、仪器工具
DJ6光学经纬仪1台，记录板1块。
四、方法与操作步骤
1、各组在指定场地（一号教学楼北侧河畔）选定测站点并设置点位标记；
2、经纬仪对中、整平、瞄准和读数等基本操作要领；
1）、安置
（1）划十字作为测站点；
（2）松开三脚架，安置于测站点上。
高度适中，架头大致水平。
挂上垂球，移动三脚架，使垂球尖大致对准测站点，踩紧三脚架。
（3）打开仪器箱，双手握住仪器支架，将仪器取出至于架头上，一手握支架，一手拧紧连接螺栓。
2）、对中、整平
方法一：
对中：稍松开连接螺栓，两手扶基座，在架头上平移仪器，从光学对中器中观察，直到测站点移至光学对中器的刻画圈内为止（对中误差小于3mm），再拧紧连接螺栓，若误差过大，可重新移动三脚架，直到符合要求为止。
整平：转动照准部，使水准管平行于任意一对脚螺旋，相对旋转这对脚螺旋，
使水准管气泡居中；将照准部绕竖轴转动90度，旋转第三只脚螺旋，仍使气泡居中，再旋转90度，检查气泡误差，直到小于分划线的一格为止。
脚螺旋整平会影响到仪器的对中，因此要检查对中的结果，如果测站点发生了偏离，则重复以上的对中、整平的步骤。
直到对中、整平误差都符合要求为止。
方法二：
对中： 观察光学对中器，同时转动脚螺旋，使测站点移至刻画圈内（对中误差小于3mm ），至符合要求为止。
整平： 转动照准部，使水准管平行于三脚架的其中一只脚架1，察水准管气泡的位置，通过脚架1的伸缩，使气泡尽量居中，转动照准部，依次使水准管平行脚架2，脚架3，同样通过脚架的伸缩，使水准管气泡在相应位置上尽可能的居中。
然后再通过脚螺旋整平经纬仪，步骤同方法一。
直到整平的误差符合要求为止。
整平结束后，检查对中结果，此方法对对中的影响不大，一般可一次完成对中整平
3）、瞄准
用望远镜上瞄准器瞄准目标，旋紧望远镜和照准部的制动螺旋，转动目镜对光螺旋，使十字丝清晰；再转动物镜对光螺旋使目标影象清晰；转动望远镜和照准部微动螺旋，使目标被单根竖丝平分，或将目标夹在双根竖丝中央。
4）、读数
打开反光镜，调节反光镜使读数窗亮度适当，旋转读数显微镜的目镜，看清读数窗分划，根据使用的仪器用测微尺或分微尺读数，并记录。
3、测回法观测水平角；
1）、选定二个固定点的位置，并用花杆标定出来
2）、第一测回观测
（1）盘左，瞄准左边目标，将水平度盘配置稍大于0°,读取读数
左a ，顺时针转照准部，再瞄准右边目标，读取读数左b 。
则上半测回角值为左左左a b -=β。
（2）盘右，先瞄准右边目标，并读取读数
右b ，逆时针转动照准部，再瞄准左边目标，读取数右a ，则下半测回角值为右β=右b -右a 。
当 右β-左β ≤40″时,取其平均值作为第一测回角值。
3）、第二测回观测
方法同第一测回观测，不同的是第二测回盘左时起始方向的读数应配置在略大于90°， 要求二测回角值互差不得大于±24。
4）、计算
当二测回角值互差不得大于±24时，取第一测回角值与第二测回角值平均值作为该水平角角值
五、注意事项
1、使用各螺旋时，用力应轻而均匀。
2、经纬仪从箱中取出后，应立即用中心连接螺旋连接在脚架上，并做到连接牢固。
3、项练习均要认真仔细完成，并能熟练操作。
4、瞄准目标时尽可能瞄准其底部。
六、水平角测回法记录表。
