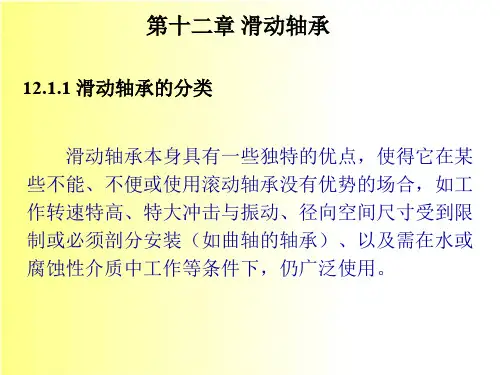

机械设计课件——第十二章 滑动轴承
L－轴承长度mm； n－轴颈转速r/min ；
[p]，[pV] －许用应力Mpa , Mpa·m/S
3.验算速度V→ 跨距大的轴→装配误差或轴挠曲变形 →速度大，局部摩擦功大
v dn v
1000 60
12.4.2 非液体摩擦推力滑动轴承的计算
1.轴承压强验算: 2.验算ｐｖm值:
也就是压力沿圆周方向的 变化率。
12.6.3径向滑动轴承承载系数和最小油膜厚度计算
影响最小油膜厚度的因素很多，可以用一个表示这些因素综 合影响的无量纲数——承载量系数来反映
L——轴承长度，mm L / d ——轴承长径比
C / r——相对间隙
e OO ' ——偏心距，mm
e / C——相对偏心距（偏心率）
h——沿圆周方向任一位置的间隙（油膜厚度），mm h=C+ecosφ
h0 ——对应最大压力处的油膜厚度,mm
h0=C+ecosφ0
hmin ——最小油膜厚度，mm hmin=C-e=C(1- )
流体是连续的，各截面的流量必须相等
∵ Q0 Q
∴
1 2
vh0
1 2
vh
1
12
dp dx
h3
液体动压润滑的基本方程 (一维雷诺方程):
dp 6 V h h0
dx
h3
此式称为一维流体动压基本方程，也叫一维雷诺 方程
表示流体压力的变化率与流体的粘度、速度和间 隙之间的关系。
12.6 液体动压径向滑动轴承的计算
双金属轴瓦：节省贵重金属 单金属轴瓦：结构简单，成本低
双金属轴瓦的瓦背和轴承衬的联接形式见表12.2
瓦背 轴承衬 材料 材料
滑动轴承 优秀课件
定润滑油穿过规定孔道的时间来进行度量的粘度。
恩氏度（˚ Et） ----中国惯用 常用的有： 赛氏通用秒（SUS）----美国惯用
雷氏秒 ----英国惯用 运动粘度与条件粘度之间的换算关系：
当 1 .3 5 E t 3 .2 时 V t ， 8 .0 E t 8 .E 6 t 4cSt 当 E t 3 .2 时， V t 7 .6 E t 4 E .0 t cSt 当 E t 1 . 2 时 6 V ， t 7 . 1 E t4 cSt
7.轴承处径向尺寸受到限制时，可采用滑动轴承。 如多辊轧钢机。
缺点：起动阻力大，润滑、维护较滚动轴承复杂。
四、滑动轴承的设计内容 轴承的型式和结构选择；轴瓦的结构和材料选择；轴承的结
构参数设计；润滑剂及其供应量的确定；轴承工作能力及热平 衡计算。
五、润滑油主要特性
1、粘度：流体抵抗变形能力，衡量流体内摩擦阻力大 小的指标。
A
1) 动力粘度
条件粘度
y dy
du
ox
液体层与层之间摩擦切应力： B
实验结果： τ=η
du dy
分析位置y处薄层的受力
----- 牛顿液体流动定律
y
--流体中任意点处的切应力与该处的速度梯度成正比。
η----液体的动力粘度，简称粘度 粘度↑—— 摩擦力↑——发热↑
量纲：力·时间/长度2 单位： N · s /m2 (Pa ·s) 。 或（C.G.S制）泊：1P=1 dyn · s /cm2 1泊=100厘泊
2、（润滑剂）油性
油吸附于摩擦表面的性能，边界润滑取决于油的吸附能力。
3、极压性 4、闪点 5、凝点 6、氧化稳定性
粘度----重要指标，粘度值越高，油越稠，反之越稀；
恩氏度（˚ Et） ----中国惯用 常用的有： 赛氏通用秒（SUS）----美国惯用
雷氏秒 ----英国惯用 运动粘度与条件粘度之间的换算关系：
当 1 .3 5 E t 3 .2 时 V t ， 8 .0 E t 8 .E 6 t 4cSt 当 E t 3 .2 时， V t 7 .6 E t 4 E .0 t cSt 当 E t 1 . 2 时 6 V ， t 7 . 1 E t4 cSt
7.轴承处径向尺寸受到限制时，可采用滑动轴承。 如多辊轧钢机。
缺点：起动阻力大，润滑、维护较滚动轴承复杂。
四、滑动轴承的设计内容 轴承的型式和结构选择；轴瓦的结构和材料选择；轴承的结
构参数设计；润滑剂及其供应量的确定；轴承工作能力及热平 衡计算。
五、润滑油主要特性
1、粘度：流体抵抗变形能力，衡量流体内摩擦阻力大 小的指标。
A
1) 动力粘度
条件粘度
y dy
du
ox
液体层与层之间摩擦切应力： B
实验结果： τ=η
du dy
分析位置y处薄层的受力
----- 牛顿液体流动定律
y
--流体中任意点处的切应力与该处的速度梯度成正比。
η----液体的动力粘度，简称粘度 粘度↑—— 摩擦力↑——发热↑
量纲：力·时间/长度2 单位： N · s /m2 (Pa ·s) 。 或（C.G.S制）泊：1P=1 dyn · s /cm2 1泊=100厘泊
2、（润滑剂）油性
油吸附于摩擦表面的性能，边界润滑取决于油的吸附能力。
3、极压性 4、闪点 5、凝点 6、氧化稳定性
粘度----重要指标，粘度值越高，油越稠，反之越稀；
《滑动轴承》PPT课件
聚四氟乙烯
4、气体润滑剂——空气
ppt课件
25
1、润滑油
用作润滑剂的油类有三类：①有机油， 通常是动植物油；②矿物油，主要是石油产 品；③化学合成油。
（1）粘度——表征润滑油的内摩擦特性。
1）动力粘度 牛顿粘性液体摩擦定律（简称粘性定律）： 在流体中任意点处的切应力均与该处流体的 速度梯度成正比。
➢ 滑动轴承具有一些独特的优点，在某些不 能、不便或使用滚动轴承没有优势的场合， 如工作转速特高、特大冲击与振动、径向 空间尺寸受到限制或必须剖分安装(如曲轴 的轴承)、以及需在水或腐蚀性介质中工作 等条件下，占有重要地位。在轧钢机、汽 轮机、内燃机、铁路机车及车辆、金属刨 削机床中应用广泛。
ppt课件
3
§01 摩擦状态
干摩擦
摩擦
静摩擦 动摩擦
滑动摩擦 滚动摩擦
边界摩擦（润滑） 流体摩擦（润滑） 混合摩擦（润滑）
ppt课件
4
干摩擦
边界摩擦
流体摩擦
ppt课件
5
➢ 干摩擦是指表面间无任何润滑剂或保护膜的
纯金属接触时的摩擦。 ➢ 当运动副的摩擦表面被吸附在表面的边界膜
隔开，摩擦性质取决于边界膜和表面的吸附
单位换算：
1St（斯）=1cm2/s=100cSt（厘斯）=10-4m2/s
3）条件粘度
条件粘度是在一定条件下，利用某种规格的粘度
计，通过测定润滑油穿过规定孔道的时间来进行计量
的粘度。我国常用恩氏度（0Et）作为条件粘度单位。
ppt课件
28
➢ 流体的粘度，特别是
润滑油的粘度，随温
度而变化的情况十分
可塑性差，不易跑合，与之相配的轴颈必须淬硬。
➢青铜可以单独做成轴瓦。为节省有色金属，也可将
滑动轴承PPT课件
动压滑动轴承 流体动力润滑。
静压滑动轴承 流体静压润滑。
利用相对运动副表面的相对运动和几
动压滑动轴承（多油楔）
何形状，借助液体粘在性滑，动把轴润承滑与剂轴带颈进表摩面之间输入高 擦面之间，依靠自压然润建滑立剂起以来承的受流外体载压荷力，使运动副表 膜，将运动副表面面分分开离的的方润法滑。方法。
静压滑动轴承
轴承——用于支撑旋转零件。 一、轴承应满足如下基本要求：
1．能承担一定的载荷，具有一定的强度和刚度。 2．具有小的摩擦力矩，使回转件转动灵活。 3．具有一定的支承精度，保证被支承零件的回转精度。 根据轴承内部摩擦性质不同，轴承可分为：
滚动摩擦轴承 滑动摩擦轴承 本章介绍滑动轴承
二、滑动轴承的特点：
◆ 摩擦顺应性：材料通过表层弹塑性变形来补偿轴承滑动表面初始配合不 良的能力。
◆ 嵌入性：材料容纳硬质颗粒嵌入，从而减轻轴承滑动表面发生刮伤或磨 粒磨损的性能。
◆ 磨合性：轴瓦与轴颈表面经短期轻载运行后，形成相互吻合的表面形状 和粗糙度的能力（或性质）。
此外还应有足够的强度和抗腐蚀能力、良好的导热性、工艺性和经济性。
根据摩擦（润滑）状态可分：
液体摩擦轴承（完全液体润滑轴承） 完全液体摩擦。
非液体摩擦轴承（不完全液体润滑轴承） 边界摩擦、干摩擦。
完全液体摩擦
边界摩擦
干摩擦
五、滑动轴承的结构形式:
（1）、向心滑动轴承的结构形式： 整体式：
剖分式（对开式）：
自动调心式：
间隙可调式 ：
（2）、推力滑动轴承的结构形式 ：
具有足够强度和刚度，可降低对轴承座孔的 加工精度要求。 强度足够的材料可以直接作成轴瓦，如黄铜， 灰铸铁。
轴瓦衬强度不足，故采用多材料制作轴瓦。
机械设计-滑动轴承PPT课件精选全文
第6页/共54页
4．调心式径向滑动轴承（自位轴承）
特点：轴瓦能自动调整位置，以适应轴的偏斜。
注：调心式轴承必须成对使用。
当轴倾斜时，可保证轴颈与轴承配合表面接触良好，从而避免产生偏载。
主要用于轴的刚度较小，轴承宽度较大的场合。
滑动轴承的结构
观看动画
第7页/共54页
二、止推滑动轴承的结构
止推滑动轴承由轴承座和止推轴颈组成。常用的轴颈结构形式有：
◆设计准则 ：维持边界膜不破裂。
◆条件性计算内容：限制压强 p 、pv 值、滑动速度v不超过许用值
失效形式：
磨损胶合
第18页/共54页
§12-6 滑动轴承的条件性计算
一、径向滑动轴承的计算
已知条件：径向载荷F (N)、 轴颈转速n (r/mm)轴颈直径d (mm)
１．限制轴承的平均压强 p
2．工作平稳，噪音低；
3．结构简单，径向尺寸小。
第3页/共54页
§12-2 滑动轴承的主要结构形式
一、径向滑动轴承的结构
１．整体式径向滑动轴承
特点：结构简单，成本低廉。
应用：低速、轻载或间歇性工作的机器中
磨损后间隙无法调整；只能沿轴向装拆。
常用的滑动轴承已经标准化，可根据使用要求从有关手册中合理选用。
－考虑油槽使承载面积减小的系数，其值＝0.85～0.95。
Z－止推环数。
滑动轴承的条件性计算
第21页/共54页
注意：设计时液体动压润滑轴承，常按上述条件性计算进行初步计算。（动压润滑轴承在起动和停车阶段，往往也处于混合润滑状态）
2．限制 值
vm－止推环平均直径dm=(d2+d1)/2 处的圆周速度。
1）油槽沿轴向不能开通，以防止润滑油从端部大量流失。
4．调心式径向滑动轴承（自位轴承）
特点：轴瓦能自动调整位置，以适应轴的偏斜。
注：调心式轴承必须成对使用。
当轴倾斜时，可保证轴颈与轴承配合表面接触良好，从而避免产生偏载。
主要用于轴的刚度较小，轴承宽度较大的场合。
滑动轴承的结构
观看动画
第7页/共54页
二、止推滑动轴承的结构
止推滑动轴承由轴承座和止推轴颈组成。常用的轴颈结构形式有：
◆设计准则 ：维持边界膜不破裂。
◆条件性计算内容：限制压强 p 、pv 值、滑动速度v不超过许用值
失效形式：
磨损胶合
第18页/共54页
§12-6 滑动轴承的条件性计算
一、径向滑动轴承的计算
已知条件：径向载荷F (N)、 轴颈转速n (r/mm)轴颈直径d (mm)
１．限制轴承的平均压强 p
2．工作平稳，噪音低；
3．结构简单，径向尺寸小。
第3页/共54页
§12-2 滑动轴承的主要结构形式
一、径向滑动轴承的结构
１．整体式径向滑动轴承
特点：结构简单，成本低廉。
应用：低速、轻载或间歇性工作的机器中
磨损后间隙无法调整；只能沿轴向装拆。
常用的滑动轴承已经标准化，可根据使用要求从有关手册中合理选用。
－考虑油槽使承载面积减小的系数，其值＝0.85～0.95。
Z－止推环数。
滑动轴承的条件性计算
第21页/共54页
注意：设计时液体动压润滑轴承，常按上述条件性计算进行初步计算。（动压润滑轴承在起动和停车阶段，往往也处于混合润滑状态）
2．限制 值
vm－止推环平均直径dm=(d2+d1)/2 处的圆周速度。
1）油槽沿轴向不能开通，以防止润滑油从端部大量流失。
滚动轴承和滑动轴承PPT课件
脂润滑 油润滑 固体润滑
2021
20
3．滚动轴承的密封
目的：防止灰尘、水分、杂质等侵入轴承内部并阻 止润滑剂的流失。
接触式密封 毛毡圈密封 皮碗密封
间隙密封 非接触式密封
曲路密封：径向、轴向
2021
21
接触式密封
毛毡圈密封
2021
皮碗密封
22
非接触式密封
曲路密封： 径向
间隙密封
曲路密封： 轴向
2021
15
2．前置代号和后置代号
轴承代号的补充，只有在轴承的结构形状、尺寸、公 差、技术要求等有所改变时才使用，一般情况下可部分或 全部省略，其详细内容请查阅《机械设计手册》中相关标 准规定。
2021
16
3．滚动轴承代号示例
2021
17
四、滚动轴承类型的选择
轴承所受载荷的大小、方向和性质 轴承转速的高低 支承刚度 结构状况
在轴承代号中，轴承类型代 号和尺寸系列代号以组合代号的 形式表达。
在组合代号中，轴承类型代 号“0”省略不表示；除3类轴承 外，尺寸系列代号中的宽度系列 代号“0”省略不表示。
2021
直径系列示意图
14
内径代号
一般由两位数字表示，并紧接在尺寸系列代号之后 标写。
内径d≥10 mm的滚动轴承内径代号
不a同）尺寸
b）带防尘盖结构 c）
2021
8
滚动轴承代号的构成
2021
ቤተ መጻሕፍቲ ባይዱ
9
1．基本代号 表示轴承的基本类型、结构和尺寸。
轴承类型代号 尺寸系列代号 内径代号
2021
10
轴承类型代号
2021
11
尺寸系列代号
2021
20
3．滚动轴承的密封
目的：防止灰尘、水分、杂质等侵入轴承内部并阻 止润滑剂的流失。
接触式密封 毛毡圈密封 皮碗密封
间隙密封 非接触式密封
曲路密封：径向、轴向
2021
21
接触式密封
毛毡圈密封
2021
皮碗密封
22
非接触式密封
曲路密封： 径向
间隙密封
曲路密封： 轴向
2021
15
2．前置代号和后置代号
轴承代号的补充，只有在轴承的结构形状、尺寸、公 差、技术要求等有所改变时才使用，一般情况下可部分或 全部省略，其详细内容请查阅《机械设计手册》中相关标 准规定。
2021
16
3．滚动轴承代号示例
2021
17
四、滚动轴承类型的选择
轴承所受载荷的大小、方向和性质 轴承转速的高低 支承刚度 结构状况
在轴承代号中，轴承类型代 号和尺寸系列代号以组合代号的 形式表达。
在组合代号中，轴承类型代 号“0”省略不表示；除3类轴承 外，尺寸系列代号中的宽度系列 代号“0”省略不表示。
2021
直径系列示意图
14
内径代号
一般由两位数字表示，并紧接在尺寸系列代号之后 标写。
内径d≥10 mm的滚动轴承内径代号
不a同）尺寸
b）带防尘盖结构 c）
2021
8
滚动轴承代号的构成
2021
ቤተ መጻሕፍቲ ባይዱ
9
1．基本代号 表示轴承的基本类型、结构和尺寸。
轴承类型代号 尺寸系列代号 内径代号
2021
10
轴承类型代号
2021
11
尺寸系列代号
第12章 (滑动轴承)
浸蚀、电浸蚀和微动磨损等损伤。
二、轴瓦材料 轴瓦材料的要求： 耐磨性、减磨性、 抗粘着性、 适应性、 磨合性、嵌荐性、 抗疲劳性、 强度、 导热性、 防腐性、附油性、工艺性、经济性。
轴承合金 铸造锡锑轴承合金——高速重载 轴 铸造铅锑轴承合金——中速中载 衬 铸造锡磷青铜————中速重载
铜合金 铸造锡铅锌青铜———中速中载 铸造铝铁青铜————低速重载
（正滑动轴承座，JB/T2560-1991） 轴套 润滑装置
特点： 简单、刚性好
无法调整因磨损而产生的间隙（可用电镀修理） 装拆不方便
应用：低速、轻载、间歇工作的场合
2．对开式（剖分式）径向滑动轴承 结构：轴承体—轴承座、轴承盖、螺纹联 接、台阶形榫口 轴瓦（剖分） 润滑装置 特点：装拆方便 可调垫片，调隙 结构复杂
一、设计计算准则： 力求在磨擦面间保持形成边界油膜。 压力限制p≤[p] 发热限制pυ≤[pυ] 散热限制υ≤[υ]
二、径向滑动轴承的条件性设计计算
1．确定轴承结构，选择轴瓦材料 2．选定宽径比B/d=0.3∽1.5
塑性大、轴刚度大、载荷小，取大值
3．验算工作能力 1）压强校核
p=Fr/Bd≤[p] 2）速度校核
为了贴附牢固，轴瓦基体内表面粗糙度值要 小，且制出沟槽。
厚轴瓦在使用时可以修刮。
（2）薄壁轴瓦 δ/D=0.025∽0.06mm 双金属轧制，质量稳定，刚度小，轴承体
要精加工，轴瓦内表面不修刮。
2．固定： ——轴套：过盈配合加螺钉 ——厚壁轴瓦：销钉或紧定螺钉，轴承盖、 座压紧
——薄壁轴瓦：凸耳
3．油孔和油槽 油孔——供油，开于非承载区 油槽——配油
当无侧漏时，润滑油在单位时间内流经任意 截面上单位宽度面积的流量为
二、轴瓦材料 轴瓦材料的要求： 耐磨性、减磨性、 抗粘着性、 适应性、 磨合性、嵌荐性、 抗疲劳性、 强度、 导热性、 防腐性、附油性、工艺性、经济性。
轴承合金 铸造锡锑轴承合金——高速重载 轴 铸造铅锑轴承合金——中速中载 衬 铸造锡磷青铜————中速重载
铜合金 铸造锡铅锌青铜———中速中载 铸造铝铁青铜————低速重载
（正滑动轴承座，JB/T2560-1991） 轴套 润滑装置
特点： 简单、刚性好
无法调整因磨损而产生的间隙（可用电镀修理） 装拆不方便
应用：低速、轻载、间歇工作的场合
2．对开式（剖分式）径向滑动轴承 结构：轴承体—轴承座、轴承盖、螺纹联 接、台阶形榫口 轴瓦（剖分） 润滑装置 特点：装拆方便 可调垫片，调隙 结构复杂
一、设计计算准则： 力求在磨擦面间保持形成边界油膜。 压力限制p≤[p] 发热限制pυ≤[pυ] 散热限制υ≤[υ]
二、径向滑动轴承的条件性设计计算
1．确定轴承结构，选择轴瓦材料 2．选定宽径比B/d=0.3∽1.5
塑性大、轴刚度大、载荷小，取大值
3．验算工作能力 1）压强校核
p=Fr/Bd≤[p] 2）速度校核
为了贴附牢固，轴瓦基体内表面粗糙度值要 小，且制出沟槽。
厚轴瓦在使用时可以修刮。
（2）薄壁轴瓦 δ/D=0.025∽0.06mm 双金属轧制，质量稳定，刚度小，轴承体
要精加工，轴瓦内表面不修刮。
2．固定： ——轴套：过盈配合加螺钉 ——厚壁轴瓦：销钉或紧定螺钉，轴承盖、 座压紧
——薄壁轴瓦：凸耳
3．油孔和油槽 油孔——供油，开于非承载区 油槽——配油
当无侧漏时，润滑油在单位时间内流经任意 截面上单位宽度面积的流量为
滑动轴承PPT
υ (m/s)
πdn υ= ≤ [υ] 60×1000
d B
式中：[
υ ]—材料的许用滑动速度，见表12－3 。
[p]、[v]、[ pv ]的选择 、 、
注：轴承孔与轴颈的配合一般可选H9/d9或H8/f7、H7/f6 、
滑动轴承的条件性计 算3
滑动轴承的条件性计算
止推滑动轴承的设计计算
二、止推滑动轴承的计算
主要用于橡胶轴承或塑料轴承。 如：汞、液态钠、钾、锂等，主要用于宇航器中的某 些轴承。 主要是空气，只适用于轻载、高速轴承。
2） 水
3） 固体润滑剂 4） 气体
二、润滑方法 （见表12－8 和图12－16）
是指将润滑剂送入轴承的方法，主要有： 1）压力润滑； 3）油浴飞溅润滑； 5）油环润滑； 7）油绳润滑； 2）滴油润滑； 4）旋盖式注油油杯（用于脂润滑）； 6）油垫润滑； 8）压注油杯润滑等
◆
顺应性：材料通过表层的弹、塑性变形来补偿轴承滑动表面接触不良 的能力。 嵌入性：材料容纳硬质颗粒嵌入，从而减轻轴承滑动的刮伤和磨粒磨损 的性能。 磨合性：轴瓦与轴颈表面应易于磨合，从而改善摩擦面的接触状况。 2. 常用材料： （见表12－2）
◆
◆
滑动轴承的材料3
§13-4 润滑剂和润滑方法1
§12-4 润滑剂和润滑方法
一、润滑材料
1. 润滑油
◆ ◆ ◆
特点： 有良好的流动性，可形成动压、静压润滑或边界润滑。 适用场合：混合润滑轴承和液体润滑轴承。 选择原则：主要考虑润滑油的粘度。 转速高、压力小时，油的粘度应低一些；反之，粘度应高一些。 高温时，粘度应高一些；低温时，粘度可低一些。
根据轴颈直径 d 和轴的转速 n →查图12－15确定粘度区， →查表12－4确定润滑油的粘度， 2. 润滑脂
《滑动轴承》PPT课件
机械设计基础
特 点：结构复杂、安装方便。磨损后可通过减少 剖分面垫片厚度来调整轴承间隙。
机械设计基础
轴承中直接支承 轴颈的零件是轴瓦。
为了节省贵重金属 或因其他需要，常在 轴瓦表面粘附一层轴 承衬。
为了安装时容易对 中，在轴承盖与轴承 座的剖分面作出阶梯 形的榫口
轴承盖上制有螺纹孔， 以便安装油杯或油管
机械设计基础
一、轴瓦的形式和结构
按构造 整体式 分 类 对开式
需从轴端安装和拆 卸，可修复性差。
轴 按尺寸 瓦 分类 的 类 按材料 型 分类
按加工 分类
整体轴套
对开式轴瓦
可以直接从轴的中 部安装和拆卸，可 修复。
机械设计基础
按构造 整体式 分 类 对开式
轴 按尺寸 薄壁 瓦 分 类 厚壁 的 类 按材料 型 分类
机械设计基础
推力滑动轴承
Fa
Fa
d0
d
d
(a)
(b)
机械设计基础
Fa
Fa
d d0
d0 d
(c)
(d)
空心F式a
Fa 单环式 Fa
多F环a式
空心式
单环式
多环式
◆ 空心式：轴颈接触面上压力分布较均匀，润滑条件 较实心式的改善。
◆ 单环式：利用轴颈的环形端面止推，结构简单，润
滑方便，广泛用于低速、轻载的场合。
§18-1 概 述
轴承的作用是支承轴。轴在工作时可以是旋转的， 也可以是静止的。 一、轴承应满足如下基本要求：
1．能承担一定的载荷，具有一定的强度和刚度。 2．具有小的摩擦力矩，使回转件转动灵活。 3．具有一定的支承精度，保证被支承零件的回 转精度。
机械设计基础
特 点：结构复杂、安装方便。磨损后可通过减少 剖分面垫片厚度来调整轴承间隙。
机械设计基础
轴承中直接支承 轴颈的零件是轴瓦。
为了节省贵重金属 或因其他需要，常在 轴瓦表面粘附一层轴 承衬。
为了安装时容易对 中，在轴承盖与轴承 座的剖分面作出阶梯 形的榫口
轴承盖上制有螺纹孔， 以便安装油杯或油管
机械设计基础
一、轴瓦的形式和结构
按构造 整体式 分 类 对开式
需从轴端安装和拆 卸，可修复性差。
轴 按尺寸 瓦 分类 的 类 按材料 型 分类
按加工 分类
整体轴套
对开式轴瓦
可以直接从轴的中 部安装和拆卸，可 修复。
机械设计基础
按构造 整体式 分 类 对开式
轴 按尺寸 薄壁 瓦 分 类 厚壁 的 类 按材料 型 分类
机械设计基础
推力滑动轴承
Fa
Fa
d0
d
d
(a)
(b)
机械设计基础
Fa
Fa
d d0
d0 d
(c)
(d)
空心F式a
Fa 单环式 Fa
多F环a式
空心式
单环式
多环式
◆ 空心式：轴颈接触面上压力分布较均匀，润滑条件 较实心式的改善。
◆ 单环式：利用轴颈的环形端面止推，结构简单，润
滑方便，广泛用于低速、轻载的场合。
§18-1 概 述
轴承的作用是支承轴。轴在工作时可以是旋转的， 也可以是静止的。 一、轴承应满足如下基本要求：
1．能承担一定的载荷，具有一定的强度和刚度。 2．具有小的摩擦力矩，使回转件转动灵活。 3．具有一定的支承精度，保证被支承零件的回 转精度。
机械设计基础
十二滚动轴承PPT课件
深沟球轴承或角接触球轴承承受纯轴向力。 • 提高轴承的精度等级、适当地加大轴承的径向游
隙、选用循环润滑或油雾润滑、加强对循环油的 冷却等，有利于改善轴承的高速性能。
3、轴承的调心性能
• 当轴的中心线与轴承座中心线不重合而 有角度误差时，或因轴受力而弯曲或倾 斜时，会造成轴承的内外圈轴线发生偏 斜。这时，应采用有一定调心性能的调 心球轴承或调心滚子轴承。各类滚子轴 承对轴承的偏斜较为敏感，在轴的刚度 和轴承座孔的支承刚度较低的情况下应 尽可能避免使用。
调心球轴承 调心滚子轴承 推力调心滚子轴承
类型代号：1
类型代号：2
类型代号：2
深沟球轴承 圆柱滚子轴承
滚针轴承
类型代号：6
类型代号：N
Hale Waihona Puke 类型代号：NA推力球轴承
类型代号：5
角接触球轴承 圆锥滚子轴承
类型代号：7
类型代号：3
三、滚动轴承的类型选择
1、 轴承的载荷
（1）根据载荷的大小选择轴承类型： 滚子轴承各元件之间是线接触，承载能力
• 3、内径代号：
见表12.4,用数字表示轴承的内径尺寸。
尺寸系列代号
内径代号
内部结构常用代号
轴承类型
代号
B
角接触球轴承
C
AC
含义 α=40° α=15° α=25°
示例 7210B 7005C 7210AC
圆锥滚子轴承
B
接触角 α 加大
32310B
E
加强型
N207E
公差等级代号
代号
公差等级符合 标准规定的
示例
/P0 /P6
（省略）
0级 6级
6203 6203/P6
隙、选用循环润滑或油雾润滑、加强对循环油的 冷却等，有利于改善轴承的高速性能。
3、轴承的调心性能
• 当轴的中心线与轴承座中心线不重合而 有角度误差时，或因轴受力而弯曲或倾 斜时，会造成轴承的内外圈轴线发生偏 斜。这时，应采用有一定调心性能的调 心球轴承或调心滚子轴承。各类滚子轴 承对轴承的偏斜较为敏感，在轴的刚度 和轴承座孔的支承刚度较低的情况下应 尽可能避免使用。
调心球轴承 调心滚子轴承 推力调心滚子轴承
类型代号：1
类型代号：2
类型代号：2
深沟球轴承 圆柱滚子轴承
滚针轴承
类型代号：6
类型代号：N
Hale Waihona Puke 类型代号：NA推力球轴承
类型代号：5
角接触球轴承 圆锥滚子轴承
类型代号：7
类型代号：3
三、滚动轴承的类型选择
1、 轴承的载荷
（1）根据载荷的大小选择轴承类型： 滚子轴承各元件之间是线接触，承载能力
• 3、内径代号：
见表12.4,用数字表示轴承的内径尺寸。
尺寸系列代号
内径代号
内部结构常用代号
轴承类型
代号
B
角接触球轴承
C
AC
含义 α=40° α=15° α=25°
示例 7210B 7005C 7210AC
圆锥滚子轴承
B
接触角 α 加大
32310B
E
加强型
N207E
公差等级代号
代号
公差等级符合 标准规定的
示例
/P0 /P6
（省略）
0级 6级
6203 6203/P6
滑动轴承原理ppt课件
精选ppt
2
滑动轴承
滚动轴承
精选ppt
3
§15—1 摩擦状态
一、摩擦磨损的基本知识：
有相对运动的零件，工作时都会有摩擦和磨损。 摩擦是机械运动中的物理现象。
在一般机械中因各种形式的表面损坏而失效的 零件占全部零部件报废零部件的80%。
采用润滑是减少摩擦磨损的有效手段。
二、摩擦状态
按表面润滑情况，摩擦可分为：干摩擦、边
• 主要是铜与锡、铅、锌和铝的合金，是运用最广 的轴承材料。
• 铜与锡的合金称为锡青铜，铅青铜和铝青铜属于 无锡青铜。
• 锡青铜用于高速与重载条件； • 中速和中等载荷用锡锌铅青铜； • 铝青铜用于重载和低速条件； • 铅青铜主要用于高速和重的冲击与பைடு நூலகம்载条件。
精选ppt
19
三、具有特殊性能的轴承材料
粘附上去的薄层材料称为轴承衬。
下面介绍轴瓦和轴承衬常用的材料。
精选ppt
16
浇注轴承合金的轴瓦
精选ppt
17
一、 轴承合金（又称白合金、巴氏合金）
1、主要成分是：锡Sn，铅Pb，锑Sb，铜Cu的合金。
2、分锡锑轴承合金和铅锑轴承合金两大类。基体 内均匀悬浮锑锡及铜锡的硬晶粒。
3、锡锑轴承合金和铅锑轴承合金的优缺点：
多数滑动轴承都是这种摩擦状态。
精选ppt
6
3、液体摩擦
当两摩擦表面间有充足的润滑油，并满足一定 的条件时，两摩擦表面完全被润滑油分隔开，形成
厚度达几十微米的压力油膜。这时只有液体之间的 摩擦，这种摩擦称为液体摩擦。
由于两摩擦表面被油隔开 而不直接接触，摩擦系数极小 （f0.001～0.01） 。可以显 著的减少摩擦和磨损。
《滑动轴承》课件
滑动轴承的材料选择
陶瓷材料
具有优异的耐磨和耐腐蚀性能，可 在高温和恶劣环境中使用。
聚四氟乙烯
金属材料
具有低摩擦系数和优良的自润滑性 能，在高速和高温环境下表现出色。
常见的金属滑动轴承材料包括铜合 金、铝合金和钢等，适用于各种工 作条件。
滑动轴承的工作原理
滑动轴承通过润滑剂形成润滑膜，减少摩擦，使轴承套和轴承座之间产生相 对滑动，将外力和负荷传递到润滑膜上。
《滑动轴承》PPT课件
本课件将介绍滑动轴承的定义、分类、特点、优点和缺点，以及应用领域、 材料选择、工作原理，摩擦学性能，磨损机理，寿命预测和故障诊断等内容。
滑动轴承的定义
滑动轴承是一种通过润滑剂形成润滑膜减少摩擦的机械元件。它由轴承套、 轴承座、润滑剂和密封件等组成。
滑动轴承的分类
1 按结构分类
2 按润滑方式分类
分为滑动面轴承和滚动体轴承，滑动面轴承可进 一步细分为径向和轴向滑动轴承。
分为液体润滑、固体润滑和气体润滑滑动轴承。
滑动轴承的特点
高承载能力
滑动轴承具有较大的接触面积和 承载能力，适用于高负荷和冲击 负荷条件下的工作。
摩擦系数低
由于润滑膜的存在，滑动轴承具 有较低的摩擦系数，能够减少能 量损耗和磨损。
滑动轴承的摩擦学性能
1 摩擦系数
2 温度特性
3 磨损机理
滑动轴承的摩擦系数取决于 材料、润滑方式和摩擦副表 面粗糙度等因素。
摩擦系数随温度的变化而变 化，需要在设计中考虑温度 因素。
磨损机理包括热磨损、疲劳 磨损和磨料磨损等，对滑动 轴承的寿命和性能有重要影 响。
滑动轴承的寿命预测
滑动轴承的寿命预测基于统计和试验数据，考虑负荷、转速、润滑条件和材料等因素，以估算其可靠运行的时间。
滑动轴承详细PPT课件
第19页/共45页
粘度——衡量润滑油内部摩擦力大小的最重要的性能指标。
（1）动力粘度
du
dy
——流体单位面积上的剪切阻力，
即切应力；
du——流体沿垂直于运动方向(即沿图中y轴方向或流体膜厚度 dy 方向)的速度梯度；“－”号表示u 随y 的增大而减小；
η——比例常数，即流体的动力粘度。
牛顿粘性流体摩擦定律(简称粘性定律)；凡是服从这个粘性定律的流体 都叫牛顿流体。 国际单位制(SI)中，动力粘度单位为1N.s／m2或1Pa.s(帕.秒)。
第16页/共45页
2、常用轴承材料及其性质 轴承材料可分为三类：金属材料、粉末冶金材料和 非金属材料。
金属材料包括轴承合金、青铜、黄铜、铝合金和铸铁 （1）轴承合金： 轴承合金又称白金或巴氏合金
锡基轴承合金，如ZChSnSb10-6，ZChSnSb8-4 铅基轴承合金，如ZChPbSb16-16-2，ZChPbSb15-15-3
对于载荷大、速度小的轴承宜选粘度大的润滑油。
对于载荷小、速度大的轴承宜选粘度小的润滑油。
第21页/共45页
2.润滑脂(半固体润滑剂) 是在液体润滑剂(常用矿物油)中加入增稠剂而成。
(1)钙基润滑脂 这种润滑脂具有良好的抗水性，但耐热能力差，工作温度不宜超过55～65℃。 (2)钠基润滑脂 这种润滑脂有较高的耐热性，工作温度可达120℃，但抗水性差。由于它能
一、轴瓦结构 整体式轴瓦
剖分式轴瓦
轴瓦和轴承座一般采用过盈配合。 为了向摩擦表面间加注润滑剂,在轴承上方开设注油孔。
第12页/共45页
双金属轴瓦：节省贵重金属 单金属轴瓦：结构简单，成本低
第13页/共45页
双金属轴瓦的瓦背和轴承衬的联接形式见下表
粘度——衡量润滑油内部摩擦力大小的最重要的性能指标。
（1）动力粘度
du
dy
——流体单位面积上的剪切阻力，
即切应力；
du——流体沿垂直于运动方向(即沿图中y轴方向或流体膜厚度 dy 方向)的速度梯度；“－”号表示u 随y 的增大而减小；
η——比例常数，即流体的动力粘度。
牛顿粘性流体摩擦定律(简称粘性定律)；凡是服从这个粘性定律的流体 都叫牛顿流体。 国际单位制(SI)中，动力粘度单位为1N.s／m2或1Pa.s(帕.秒)。
第16页/共45页
2、常用轴承材料及其性质 轴承材料可分为三类：金属材料、粉末冶金材料和 非金属材料。
金属材料包括轴承合金、青铜、黄铜、铝合金和铸铁 （1）轴承合金： 轴承合金又称白金或巴氏合金
锡基轴承合金，如ZChSnSb10-6，ZChSnSb8-4 铅基轴承合金，如ZChPbSb16-16-2，ZChPbSb15-15-3
对于载荷大、速度小的轴承宜选粘度大的润滑油。
对于载荷小、速度大的轴承宜选粘度小的润滑油。
第21页/共45页
2.润滑脂(半固体润滑剂) 是在液体润滑剂(常用矿物油)中加入增稠剂而成。
(1)钙基润滑脂 这种润滑脂具有良好的抗水性，但耐热能力差，工作温度不宜超过55～65℃。 (2)钠基润滑脂 这种润滑脂有较高的耐热性，工作温度可达120℃，但抗水性差。由于它能
一、轴瓦结构 整体式轴瓦
剖分式轴瓦
轴瓦和轴承座一般采用过盈配合。 为了向摩擦表面间加注润滑剂,在轴承上方开设注油孔。
第12页/共45页
双金属轴瓦：节省贵重金属 单金属轴瓦：结构简单，成本低
第13页/共45页
双金属轴瓦的瓦背和轴承衬的联接形式见下表
机械原理第十二章 滑动轴承
d D
整体轴套
轴瓦（衬 背） 轴承衬
卷制轴套
剖分式轴瓦有厚壁和薄壁轴瓦之分。 厚壁轴瓦是将轴承合金浇注在青铜或钢制瓦背上。
薄壁轴瓦用双金属板连续轧制而成。
为提高轴承合金与轴瓦背的结合强度，防止脱落，常在轴瓦背 表面制出螺纹、凹槽及榫头结构。
厚壁轴瓦
薄壁轴瓦
为防止轴瓦在轴承座中转动，轴瓦端部设置凸缘作轴向定位， 也可用紧定螺钉或销钉将其固定在轴承座上。
二、常用滑动轴承材料 （一）金属材料
（1）轴承合金(巴氏合金或白合金)： 嵌入性、顺应和磨合性好，不易胶合。但轴承合金的强度很
低，只能做轴承衬。适用于重载、中高速场合。
青铜： 锡青铜、铅青铜、铝青铜 （2） 铜合金
黄铜
较高的强度、较好的减摩性和耐磨性。应用广泛
锡青铜减摩性和耐磨性最好，用于中速、重载场合；铅青铜抗 粘附能力强，用于高速、重载场合；铝青铜的强度与硬度较高，抗 粘附能力差，用于低速、重载场合。 （3）铝基轴承合金 耐腐蚀性好和疲劳强度较高，减摩性也较好，适用于高速、重载 的场合 （4） 铸铁
第四节 非液体润滑滑动轴承设计
工程上应用较多且较容易实现的是非液体润滑滑动轴承。非 液体润滑滑动轴承的工作能力和使用寿命取决于轴承的减摩性能、 机械强度和边界膜的强度。实践表明，磨损和胶合是滑动轴承的 主要失效形式。
这类滑动轴承可靠的工作条件是：边界膜不破裂，维持粗糙 表面微腔内有液体润滑存在。由于边界膜破裂的因素很复杂，因 此，仍采用简化的条件性计算 。
（三）圆周速度v值验算
v dn [v]
60 1000
式中 n——轴颈的转速（r/min）； [v]——轴颈圆周速度的许用值，m/s。
二、推力轴承的计算
机械设计4[1].12#滑动轴承
![机械设计4[1].12#滑动轴承](https://img.taocdn.com/s3/m/fcef3f1ec5da50e2524d7fbc.png)
15
§4-4 流体润滑原理简介
(一)流体动力润滑:两相对运动的摩擦表面借助 流体动力润滑: 于相对速度而产生的粘性流体膜来平衡外载荷; 于相对速度而产生的粘性流体膜来平衡外载荷; (二)弹性流体动力润滑:高副接触中,接触应力 弹性流体动力润滑: 使表面产生局部弹性变形,在接触区形成弹性流 体动力润滑状态; (三)流体静力润滑:将加压后的流体送入摩擦表 流体静力润滑: 面之间,利用流体静压力来平衡外载荷;
du 即 : τ = η ( 4 6) dy
剪切 应力 动力 粘度 速度 梯度
Uh h u
x
y
u=0
13
b)运动粘度与动力粘度的换算关系: η 2 ν= m / s 粘—温曲线见 图4-9 密度 ρ
动力粘度η:主要用于流体动力计算.Pas 动力粘度 运动粘度ν:使用中便于测量.m2/s 运动粘度 2.油性(润滑性):润滑油在摩擦表面形成各种吸附膜 油性
23
径向轴承, 滑动轴承 :径向轴承,止推轴承
24
§12-2 径向滑动轴承的结构
整体式径向滑动轴承
对开式径向滑动轴承 对开式径向滑动轴承 径向
图15-18 斜剖 分式径向 径向滑动 分式径向滑动 轴承
25
26
27
28
29
§12-2 径向滑动轴承的结构
调心滑动轴承
可调间隙的滑动轴承
30
滑动轴承
MPa m / s
v=
πn ( d1 + d 2 )
60 × 1000 × 2
≤ [v ]
m/s
44
(上式中各参数见表12-6) 上式中各参数见表 )
中南大学考研试题
设计计算非液体滑动轴承时要验算: 设计计算非液体滑动轴承时要验算 1) ; 其目的是 p ≤ [ p] 2) 3)
§4-4 流体润滑原理简介
(一)流体动力润滑:两相对运动的摩擦表面借助 流体动力润滑: 于相对速度而产生的粘性流体膜来平衡外载荷; 于相对速度而产生的粘性流体膜来平衡外载荷; (二)弹性流体动力润滑:高副接触中,接触应力 弹性流体动力润滑: 使表面产生局部弹性变形,在接触区形成弹性流 体动力润滑状态; (三)流体静力润滑:将加压后的流体送入摩擦表 流体静力润滑: 面之间,利用流体静压力来平衡外载荷;
du 即 : τ = η ( 4 6) dy
剪切 应力 动力 粘度 速度 梯度
Uh h u
x
y
u=0
13
b)运动粘度与动力粘度的换算关系: η 2 ν= m / s 粘—温曲线见 图4-9 密度 ρ
动力粘度η:主要用于流体动力计算.Pas 动力粘度 运动粘度ν:使用中便于测量.m2/s 运动粘度 2.油性(润滑性):润滑油在摩擦表面形成各种吸附膜 油性
23
径向轴承, 滑动轴承 :径向轴承,止推轴承
24
§12-2 径向滑动轴承的结构
整体式径向滑动轴承
对开式径向滑动轴承 对开式径向滑动轴承 径向
图15-18 斜剖 分式径向 径向滑动 分式径向滑动 轴承
25
26
27
28
29
§12-2 径向滑动轴承的结构
调心滑动轴承
可调间隙的滑动轴承
30
滑动轴承
MPa m / s
v=
πn ( d1 + d 2 )
60 × 1000 × 2
≤ [v ]
m/s
44
(上式中各参数见表12-6) 上式中各参数见表 )
中南大学考研试题
设计计算非液体滑动轴承时要验算: 设计计算非液体滑动轴承时要验算 1) ; 其目的是 p ≤ [ p] 2) 3)
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4、流体摩擦
两表面轮廓峰完全被油膜隔开。 流体摩擦 λ＞ 3～4 载荷全部由油膜承担
摩擦系数 f≈0.1～0.01
摩擦系数 f≈0.008～0.001
摩擦特性曲线
四、润滑剂
1、润滑目的：降低摩擦，减轻磨损，防锈蚀；
润滑油膜具有缓冲、吸振的能力；
循环的润滑油可散热降温。
润滑脂：钙基脂、钠基脂、锂基脂
5、润滑油的粘－温特性
五、润滑方法 P54－55 旋 套 式
油 环 润 滑
油
针
芯
阀
油
油
杯
杯
旋 盖 式 油 脂 杯
§2 滑动轴承类型、轴瓦结构及材料
一、 滑动轴承类型
承载形式: 径向轴承(承受径向载荷)
止推轴承(承受轴向载荷)
滑 润滑状态：不完全液体润滑轴承（不许干摩擦）
动
液体润滑轴承
轴 承
油膜形成：液体动力润滑轴承
第四篇 轴系零部件
பைடு நூலகம்
箱体
轴承
轴上零件
键、 销
轴
联轴器
离合器
滑动轴承
轴
滚动轴承
第12章 滑动轴承
章节要点
1、一维雷诺方程、油楔承载机理及相关概念 2、形成流体动力润滑的条件和过程 3、径向滑动轴承的设计计算和承载能力计算 4、滑动轴承结构和材料选用原则
轴承作用：
1、支撑回转轴，将载荷传递到机座（箱体）；
2、润滑剂 润滑油：有机油、矿物油、化学合成油
特殊润滑剂：石磨、水 3、润滑剂特性：
润滑脂
锥入度：25°C，5N，5s的锥入深度。 滴点：加热至杯口滴下第一滴油的温度。
工作温度应低于滴点20°C。
油性：指油在金属表面的吸附能力
润滑油
粘度：流层简彼此阻碍相互运动的特性 极压性、闪点、 凝点、 氧化稳定性
(c.G.s) 1 St(斯）＝1 cm2/s=10-4 m2/s 1 cSt(厘斯）＝1mm2/s ＝10-2St(斯）=10-6 m2/s ν＝η(Pas)/ρ(kg/m3 )X 106 (cSt)(mm2/s)
润滑油牌号：40°C时的运动粘度，用厘斯（cSt）表示。
如：L-AN 15 全耗损系统用油， 40°C时的运动粘度中心值为15 cSt。
液体静压润滑轴承
轴承座
结构： 一般结构：整体式、剖分式 自位轴承
特殊结构
轴瓦 轴衬
多楔轴承
二、轴瓦的形式和结构
剖分式轴承、轴瓦
1）轴瓦的结构形式 整 体 轴 套 （ 轴 套 ）
卷制轴套
（单层、双层、多层）
剖分（对开）式轴瓦
2）轴瓦的定位 轴瓦轴向、周向定位
3）油孔及油槽
作用：油孔 —— 导入润滑油； 油槽 —— 使润滑油均布开。
2、边界摩擦
膜厚比λ = hmin/(Rq12+Rq22)1/2 Hmin:最小油膜厚度， Rq1、Rq2 :表面轮廓均方根偏差。
形成微冷焊点 边界摩擦 λ≤1
边界膜
剪断微冷焊点 机械刨犁作用
摩擦系数较大 f≈0.3
Ra
摩擦系数有所减小 f≈0.1
3、混合摩擦
摩擦表面间处于边界摩 擦与流体摩擦混合状态。 混合摩擦 λ=1～3 油膜增厚，凸峰接触减少, 约30％的载荷由油膜承担。
磨损机理： 1、粘着磨损： 冷焊 2、磨粒磨损： 游离颗粒、脱落碎片 3、疲劳磨损： 微裂纹、点蚀 4、腐蚀磨损： 电化学作用
二、磨损过程
三阶段！
磨合期 稳定磨损阶段 剧列磨损阶段
磨损量
应力求：缩短磨合期， 延长稳定磨损期， 推迟剧烈磨损期。
工作时间
三、摩擦 (润滑)状态 1、干摩擦状态：
表面间无任何润滑剂或保护膜， 纯金属直接接触
4、润滑油的粘度
F=1N
牛顿粘性定律：
o
流体中任意点处的 v
切应力与该点流体
y
的速度梯度成正比。 粘度
y
V =1m/
s
x
1m
动力粘度 η： 1Pa.S (帕.秒）= 1N.S/m2 (c.G.s) 1P（泊）＝1dyn.S/cm2＝0.1Pa.S 1P（泊）＝100 cP（厘泊）
运动粘度 ν： ν＝ η/ρ (m2/s) ρ：密度， ρ＝850～900 kg/m3
强度低，只能作轴承衬
2) 铜合金 （青铜、黄铜合金） ——较高的强度，较好的减摩性、耐磨性。
锡青铜—— 减摩性、耐磨性好，硬度高，
磨合性、嵌入性差， 适于中速、重载
铜合金中性能最好，价格较高。
铅青铜—— 抗粘附能力强， 适于高速、重载
铝青铜—— 强度、硬度较高，抗粘附能力差，
3）铝基轴承合金
适于低速、重载
2、保证回转轴具有要求的运动精度。
轴承分类：
边界摩擦 不完全液体摩擦 混合摩擦
轴承 (摩擦状态)
滑动轴承 液体摩擦
动压润滑 静压润滑
滚动轴承（滚动摩擦 标准 互换性好）
轴承发展：
不完全液体摩擦 滑动轴承
减摩
高速重载
滚动轴承 高精度
液体摩擦 滑动轴承
§1 摩擦、磨损及润滑概述
一、磨损机理
磨损：零件表面材料的逐渐丧失或转移。
§3 不完全液体润滑滑动轴承设计计算
不完全液体润滑滑动轴承 —— 混合摩擦状态 （非液体润滑滑动轴承） （边界摩擦、液体摩擦）
失效形式： 磨损、胶合、疲劳破坏
设计准则： 1.边界油膜不破坏（无精确计算方法） 2.条件性保证：
条件： p≤[p] pv≤[pv] v≤[v]
(磨损）
(胶合）
(过度磨损）
——疲劳强度较高、摩擦性较好。
4）灰铸铁及耐磨铸铁 —— 具有一定减摩性、耐磨性，适于低速、轻载。
5）粉末冶金 （金属粉末压制、烧结而成） —— 多孔，用前热油中浸渍吸油，具自润滑性； 亦称含油润滑、无润滑润滑； 韧性小，适于平稳、无冲击 中低速情况。
6）非金属材料 —— 高分子材料：尼龙、聚四氟乙烯、 酚醛树脂、石墨
要求：油孔、油槽开在非承载区域 ！
单轴向油槽
双轴向油槽（剖分面）
周向油槽 （导致承载能力下降）
不完全液体 润滑轴承
滑动轴承主要应用场合: 1) 工作转速特高； 2) 要求轴的回转精度高； 3) 特重型轴承（载荷很大）； 4) 承受冲击、振动强烈的载荷的轴承； 5) 根据结构要求必须做成剖分式的轴承； 6) 在特殊工作条件下(如在腐蚀性的介质中) 工作的轴承 7) 安装轴承处的径向空间尺寸紧张的场合
三、轴承材料 （轴瓦、轴承衬）
对轴承材料的要求： 1. 减摩性、耐磨性和抗粘着性； 2. 顺应性、嵌入性和跑合性； 3. 疲劳强度； 4. 工艺性、经济性。
常用轴承材料：
1）轴承合金（巴氏合金、白合金）
软基体 （锡基、铅基）
—— 塑性增加
硬晶粒 （锑锡Sb-Sn、铜锡Cu-Sn）—— 抗磨作用
特点： 嵌入性、顺应性，抗粘着性好
