屋面防水做法和细部构造
柔性防水屋面细部构造
女儿墙外排水水落口(单位：mm)
4、屋面变形缝构造
• 等高层面的变形缝：在缝的两边屋面板上砌筑 矮墙，矮墙的高度应大于250mm，厚度为半砖 墙厚；屋面卷材与矮墙的连接处理类同于泛水 构造。矮墙顶部可用镀锌薄钢板盖缝，也可铺 一层油毡后用混凝土板压顶，图4。
• 高低屋面的变形缝：在低侧屋面板上砌筑矮墙。 当变形缝宽度较少时，可用镀锌薄钢板盖缝并 固定在高侧墙上，做法同泛水构造，也可从高 侧墙上悬挑钢筋混凝土板盖缝
卷材防水屋面檐沟构造(单位：mm)
3、水落口构造
• 概念：用来将屋面雨水排至水落管而在檐口或檐沟开设的洞口。 • 构造要求：排水通畅，不易渗漏和堵塞。有组织外排水最常用 的有檐沟及女儿墙水落口两种构造形式。有组织内排水的水落 口设在天沟上，其构造与外檐沟相同。 • （1）檐沟外排水水落口构造 水落口周围直径500mm范围内坡 度不应小于5％，并应用防水涂膜涂封，其厚度不应小于2mm， 为防止水落口四周漏水，应将防水卷材铺人连接管内50mm， 周围用油膏嵌缝，水落口上用定型铸铁罩或钢丝球盖住，防止 杂物落入水落口中。 • （2）女儿墙外排水落口构造 如图8-14所示，在女儿墙上的预 留孔洞中安装水落口构件，使屋面雨水穿过女儿墙排至墙外的 水落斗中。为防止水落口与屋面交接处发生渗漏，也需将屋面 卷材铺入水落口内50mm。
等高屋面变形缝
高低屋面变形缝
5、屋面检修孔、屋面出入口构造
• 不上人屋面的检修孔：检修孔四周的孔壁 可用砖立砌，也可在现浇屋面板时将混凝 土上翻制成，高度一般为300mm。壁外的 防水层应做成泛水并将卷材用镀锌薄钢板 盖缝并压钉好，如图6所示。 • 屋面出入口：楼梯间的室内地坪最好与屋 面间留有足够的高差，以利防水，否则需 在出入口处设门槛挡水。屋面出入口处的 构造与泛水构造类同
屋面及防水工程细部做法
1。
一般要求1。
1 屋面坡度符合设计要求。
檐沟和天沟的找平层做好后，应进行泼水试验，当确认无积水后,方可施工面层。
檐沟和天沟内不应有超过5mm深的积水。
1.2 保温屋面，使用不吸水的材料，如硬质聚氨酯发泡。
1。
3 对屋面孔洞要用防水混凝土或砂浆封堵，堵好后进行24h蓄水实验，可单独对局部孔洞进行蓄水实验（孔洞周围砌60mm高水池），试水合格后进行下道工序施工.1.4 屋面防水层做完后，要进行不少于24小时的蓄水试验，经检查无积水、渗漏为合格，并做好试水记录。
1.5 屋面施工时,应尽量避免将管道（上层小屋面的雨水管、水箱间的溢流管等)在泛水高度以下从室内穿出屋面。
1。
6 屋面防水卷材的搭接长度严格按规范施工。
1.7 女儿墙防水收口处至压顶与外墙相交处应做界格，每3延长米界一道，宽度宜为10mm,用防水油膏封嵌，深度为整个抹灰层。
）1.8 屋面工程保温层为水泥膨胀珍珠岩时，应做排气道。
排气孔宜36㎡设一个。
排汽孔使用Φ25以上钢管固定在结构层上,并放置在最高的纵横排汽道交汇处。
屋面单面排水时，排气管宜分两排设置，第一排设置在距屋面最高60cm 的纵横汽道交汇处,第二排设置在屋面中间纵横排汽道交汇处。
2。
具体细部做法2。
1 防水基层处理卷材防水屋面的基层与突出屋面的结构（女儿墙、立墙、天沟墙、变形缝、烟囱等）连接处以及基层的转角处（水落口、天沟、檐沟、屋脊等）均应做成圆弧。
圆弧半径,对沥青防水卷材为100-150mm；高聚物改性沥青防水卷材为50mm；合成高分子防水卷材为20mm。
2。
1 天钩、檐沟部位的卷材铺贴铺贴天钩、檐沟卷材时，宜顺天沟、檐沟方向，减少搭接。
卷材(涂膜）防水层在天沟、檐沟与屋面交接处、泛水、阴阳角等部位，应增加卷材(涂膜）附加层。
天沟、檐沟与屋面交接处的附加层宜空铺，空铺的宽度为200mm。
2。
3 防水卷材的收头处理2.3.1 卷材防水屋面的泛水构造为:当墙体为砖墙时，卷材收头可直接铺压在女儿墙压顶下，压顶应做防水处理。
屋面防水工程施工方案

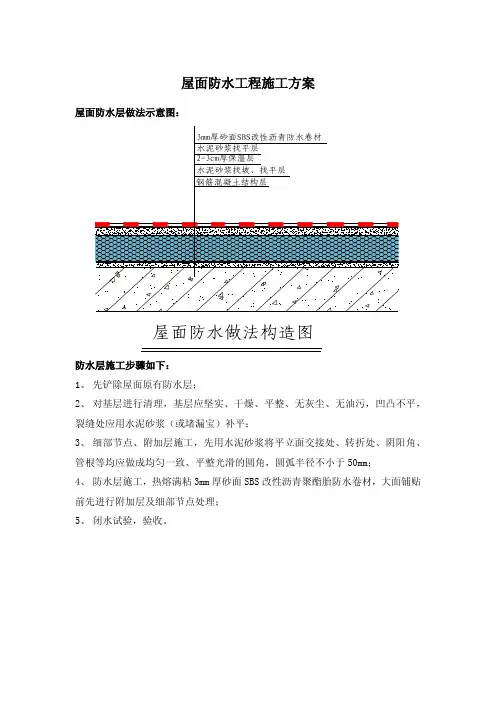

屋面防水工程施工方案屋面防水层做法示意图：屋面防水做法构造图防水层施工步骤如下：1、先铲除屋面原有防水层；2、对基层进行清理，基层应坚实、干燥、平整、无灰尘、无油污，凹凸不平，裂缝处应用水泥砂浆（或堵漏宝）补平；3、细部节点、附加层施工，先用水泥砂浆将平立面交接处、转折处、阴阳角、管根等均应做成均匀一致、平整光滑的圆角，圆弧半径不小于50mm；4、防水层施工，热熔满粘3mm厚砂面SBS改性沥青聚酯胎防水卷材，大面铺贴前先进行附加层及细部节点处理；5、闭水试验，验收。
附：3mm厚SBS砂面改性沥青聚酯胎防水卷材施工工艺编制依据：《屋面工程技术规范》 GB50345-2004《屋面工程质量验收规范》 GB50207-2002《弹性体改性沥青防水卷材》 GB18242-2008一、施工准备1.1、施工材料及机具准备：主材及辅材：雨虹牌SBS I PYS3卷材、BPS-201基层处理剂、BSR-242密封膏、收口压条及螺钉、雨虹专用附加层卷材等；基层清理工具：小平铲、凿子、吹灰器、扫帚；基层处理剂涂刷工具：滚动刷、毛刷；卷材铺贴工具：弹线盒、剪刀、壁纸刀、卷材展铺器；卷材热熔工具：喷灯、钢压辊、小压辊；1.2、施工基层条件：（1）对基层进行清扫、清理，基层应坚实、干燥、干净、平整；（2）在转角、阴阳角、平立面交接处应抹成圆弧，圆弧半径不小于50mm；（3）阴阳角、管根部等处更应仔细清理，若有不同污渍、铁锈等，应以砂纸、钢丝刷、溶剂等清除干净；（4）穿出屋面的构/管件安装完毕后方可进行防水施工；（5）如果需要则应搭设脚手架进行卷材的吊装（以工程实际情况而定）；（6）做好安全、消防防备工作，配备足够的消防器材，保障消防道路的畅通。
2、SBS卷材的铺贴方向和铺贴顺序：屋面工程卷材铺贴方向，应根据屋面坡度方向而定，在坡度＜3%时，卷材平行于屋脊方向铺设，且卷材搭接缝顺流水方向。
屋面工程卷材铺贴顺序：高低跨相毗邻时，先做高跨，后做低跨，同等高度的屋面先远后近，同一平面内先铺雨水口、管道、伸缩缝、女儿墙转角等细部，然后从屋面较低处开始铺贴。
2024.1.29-[国企]建筑防水工程细部构造做法+BIM三维图
![2024.1.29-[国企]建筑防水工程细部构造做法+BIM三维图](https://img.taocdn.com/s3/m/167c4626b94ae45c3b3567ec102de2bd9605dee4.png)
1、侧排地漏的安装平外墙装饰面，管口岀水处低于露、阳台、屋面装 饰面层 10mm。地漏周围 500mm 范围内地面向地漏方向 5%坡度找坡。侧排地 漏四周增加防水附加层。
2、屋面外露竖向水落管每节不少于一个管卡，且安装牢固；管卡间距 为 900～1500mm。水落管内径应不小于 75mm，距墙应不小于 20mm，排水口距 水簸箕宜为 150-200mm；管卡应设在靠近水落管接头处、弯头处。
1、地下室穿墙螺杆宜采用三段式止水螺杆。 2、防水施工前须剔除塑料垫块。 3、浇水湿润清除孔内杂物，周边浇水湿润。 4、用防水砂浆封堵内外侧螺杆孔凹槽并压实抹平。 5、防水构造如下图 2 所示。
1
图 2 止水螺杆处防水细部做法图 1、“L”、“Z”、“T”、“十”等异形止水钢板均需提前在场外预制 加工。 2、止水钢板焊接采用双面满焊，焊缝要饱满。 3、防水构造如图 3 所示。
图 7 卫生间侧立面防水节点图
5
1、套管周圈须满焊 100 长 2mm 厚的翼环。 2、防水附加层须向迎水面外延 250mm。 3、套管须内高外地，向外 1%坡度设置。
图 8 穿墙管防水节点图 1、预留洞口严禁用砌块砂浆封堵，须用高一标高微膨胀防水混凝土封 堵。 2、须将预留洞口凿出斜口，利用止水螺杆将模板固定，利用投料口进 行砼浇筑。 3、砼强度达 75%后剔除料口与墙齐平，抹灰收口。在迎水面粘贴防水卷 材，卷材须向洞口周边各外延 50mm。
11
图 17 上人屋面通气管出屋面做法图
12
图 12 不等高屋面变形缝做法图
8
1、水落口杯上口的标高必须设在最低处，屋面直式水落口周围半径 500mm 范围内坡度不应小于 5%，防水层和附加层伸入水落口杯内部不小于 50mm，并应粘接牢固。水落口杯与基层接触处应留宽 20mm、深 20mm 凹槽， 嵌密封材料。
屋面防水细部标准化做法
屋面防水细部标准化做法施工要点：（1）檐口、天沟、檐沟防水构造应符合下列规定：1）天沟、檐沟应增铺附加层。
当采用沥青防水卷材时应增铺一层卷材；当采用高聚物改性沥青防水卷材或合成高分子防水卷材时宜采用防水涂膜增强层。
2）天沟、檐沟与屋面交接处的附加层宜空铺，空铺宽度应为200mm。
3）卷材防水层应由沟底翻上至沟外檐顶部，天沟、檐沟卷材收头应用水泥钉固定，并用密封材料封严。
4）在天沟、檐沟与细石混凝土防水层的交接应留凹槽并用密封材料嵌填严密。
5）高低跨内排水天沟与立墙交接处应采取适应变形的密封处理。
（2）檐口的防水构造做法:无组织排水檐口8OOmm范围内卷材应采取满粘法；卷材收头应压入凹槽并用金属压条固定，密封材料封口；涂膜收头应用防水涂料多遍涂刷或用密封材料封严；檐口下端应抹出鹰嘴或滴水槽。
（3）女儿墙泛水的防水构造做法1）铺贴泛水处的卷材应采取满粘法。
泛水收头应根据泛水高度和泛水墙体材料确定收头密封形式；砖墙上的卷材收头可直接铺压在女儿墙压顶下，压顶应做防水处理；也可压人砖墙凹槽内固定密封，凹槽距屋面找平层最低高度不应小于250mm，凹槽上部的墙体应做防水处理；混凝土墙上的卷材收头应采用金属压条钉压，并用密封材料封严。
2）泛水宜采取隔热防晒措施，可在泛水卷材面砌砖后抹水泥砂浆或浇细石混凝上保护；亦可采用涂刷浅色涂料或粘贴铝箔保护层。
（4）变形缝的防水构造做法1）变形缝的泛水高度不应小于250mm，防水层应铺贴到变形缝两侧砌体的上部。
2）变形缝内宜填充聚苯乙烯泡沫塑料或沥青麻丝，上部填放衬垫材料，并应用卷材封盖，顶部应加扣混凝土盖板或金属盖板，混凝土盖板的接缝应用密封材料嵌填。
（5）水落口防水构造应符合下列规定1）水落口杯上口的标高应设置在沟底的最低处。
2）防水层伸入水落口杯内不应小于50mm。
3）水落口周围直径500mm范围内坡度不应小于5%，并采用防水涂料或密封材料涂封，其厚度不应小于2mmo4）水落口杯与基层接触处应留宽20mm、深20mm凹槽，并嵌填密封材料。
屋面防水工程施工方案
屋面防水工程施工方案本工程分地下室防水、屋面防水、厨厕防水几部分。
地下室防水卷材采用两道放水，一道为加防水剂的抗渗混凝土结构防水，一道为SBS玻璃纤胎I型4mm+3mm厚的防水卷材。
屋面防水采用SBS玻璃纤胎I型4mm 厚的防水卷材，厨、厕防水采用SBS玻璃纤胎JS型1.2mm厚的防水卷材。
、防水设防体系、防水材料要求:PPT-EΛ2防水剂、SBS防水卷材均要求有产品合格证、材料检验报告。
SBS防水卷材进场后，首先进行材料复试，复试合格后方可使用。
3、防水队伍要求：防水工程属于重点控制项目和特殊工种操作，防水操作人员必须持有有效的“上岗证”，上岗证要在总包、监理处备案。
施工过程中，监理、总包持备案文件检查防水施工队伍是否遵照执行，以确保防水施工是经过培训的专业熟练工人完成的。
4、地下防水施工1）、底板垫层的质量要求：控制底板垫层的标高，根据底板厚度、积水坑深度以及防水层和防水保护层的厚度，确定底板垫层的标高，通过采用水准仪检查基底标高，通过采用定点拉线方法确定垫层厚度和表面平整度。
垫层混凝土表面要求压光。
为了保证防水卷材的施工质量，垫层的边角均做成圆角。
2）水平、竖向施工缝的止水物品的要求：钢板止水带接缝焊接要严密，若穿墙套管穿过钢板止水带时（消防水池有穿墙套管），要求将穿墙套管的止水钢板与钢板止水带严密焊接。
专用模板螺栓的止水构造穿墙套管节点3)施工顺序基础底板：砌筑永久性和临时性保护墙平、立面抹水泥砂浆找平层一涂基层处理剂一涂布胶粘剂一铺贴防水层一内保护层施工一地下室钢筋混凝土结构施工。
外墙：地下室钢筋混凝土结构施工f抹水泥砂浆找平层f涂基层处理剂一铺贴油毡防水层一外保护层施工一基坑回填。
找平层施工：找平层应抹平压光，不应有空鼓、起砂、掉灰和凹凸不平等缺陷，表面应洁净。
涂基层处理剂：铺油毡前，先将基层表面的砂浆疙瘩、尘土、杂物等彻底清扫干净。
然后将基层处理稀释，经搅拌均匀后，用长把滚刷均匀涂布在干净和干燥的基层表面上，干燥4小时以上，方可铺设油毡防水层。
SBS屋面防水细部规范做法
SBS屋面防水细部规范做法219年11月07日SBS屋面防水细部规范做法屋面防水工程怎么做？看了这个实例示范就非常清楚了！本工程为住宅工程，屋面防水工程为3厚SBS自粘聚合物改性沥青聚酯胎体防水卷材两道；40厚C20细石混凝土保护层内配Φ6@150双向钢筋。
屋面防水工序与步骤屋面防水工程的详细示范简直是手把手演示▼219年11月07日·屋面防水样板策划根据屋面工程作法确定样板施工样式，屋面排水坡度，画出屋面策划示意图。
本建筑物总长33.56米，总宽度13.34米，总体南北向排水，坡度2%，东西向排水坡度1%，屋面共设排水口4只，其中北侧两只为侧排雨落水口，南侧两只下排雨落水口。
屋面策划示意图219年11月07日屋面排水坡度示意详图·资料进场四方验收资料进场颠末甲方、监理、施工单位及供货商四方共同检查并验收合格。
四方检查验收·材料存放219年11月07日根据现场实际进度情形，按不大于平方米为一个验收批准绳，分别为两个验收批分别举行复试。
防水卷材合理利用各栋楼顶层室内储存，阴凉透风，室温不高于40度，有效避免了雨淋、暴晒，且垂直堆放，高度不跨越两层。
合理利用楼层储存219年11月07日·材料取样防水材料经甲方、监理见证现场取样（分别端部截取2500mm后再顺纵截取2000mm长试样3块）送检，并检测合格。
现场见证取样·职员进场219年11月07日工人及施工班组进场，首先进行三级教育和安全交底，合格后方可上岗施工。
全面执行三级技术交底制度（图纸交底、方案交底、分项技术交底），对施工班组召开防水技术质量标准交底专题会。
施工流程1-基层处理基层在找坡施工前清扫干净，不得有建筑渣滓及其他任何杂物。
219年11月07日2-标记制造标志灰饼制作按图纸设计坡度制作，采用水准仪等工具严格施工、复核，允许偏差小于3mm。
219年11月07日3-泡沫砼找坡泡沫砼采用整体浇筑工艺，厚度超过100mm分层施工。
屋面水落口细部构造做法
屋面水落口细部构造做法
1、工艺流程：
剔凿清理预留洞→找平填充水落口周边→校正、固定水落口→细石混凝土堵洞→水落口周圈防水层铺贴→安装铸铁篦子
→刷防锈漆、色铅油
2、操作工艺：
2.1预留洞口剔凿：根据水落口位置将预留洞剔凿清理干净。
2.2水落口周边直径1m范围内用细石混凝土找平填充。
2.3校正、固定水落口：将水落口按弯管离墙距离调整进出位置，并临时固定好，水落口下底面应与找平层平。
2.4细石混凝土堵洞：将水落口与预留洞间缝隙用细石混凝土堵实。
2.5水落口周圈防水层铺贴：防水层收头伸入水落斗100，端头用密封胶密封。
2.6安装铸铁篦子：用力压紧铸铁篦子，必须对口严密。
2.7刷防锈漆、色铅油：铁件刷防锈漆两道，色铅油两道。
3、质量要求：
水落口必须采用铸铁制作。
水落口周围500mm范围内坡度不应小于5%，并应先用防水涂料或密封材料涂封，其厚度为2~5mm，水落口杯与基层接触处应留宽20mm、深20mm的凹槽，以便嵌填密封材料。
直式水落口构造图
女儿墙落水口构造图
穿女儿墙屋面水落口
穿女儿墙屋面水落口1-1剖面
一般屋面天沟水落口。
屋面工程细部构造方案
屋面工程细部构造方案一、屋面工程的基本知识屋面工程是建筑工程中非常重要的一部分，其主要功能是保护建筑物的屋面不受大气环境的侵蚀和日晒雨淋。
目前屋面工程的材料主要有玻璃钢屋面、彩钢瓦、铝膜塑料泡沫板、彩钢瓦、沥青瓦、透明瓦、彩钢瓦等。
屋面的构造有多种方式：1、瓦片覆盖屋面：在木工房屋中，用水泥瓦或泥蓬子瓦覆盖屋面，表面彩涂。
2、金属瓦覆盖屋面：在表面先涂防锈底漆，再将金属瓦连在一起，然后将金属瓦放在屋面上。
3、水泥基防水卷材：在搅拌好的沥青基料上，放置预制的无纺聚酯短丝毡，在沥青进入后，放置一层玻纤不织布，再撒上矿砂或者改性砂浆。
二、屋面工程细部构造方案1、屋面结构：在梁上、墙上建立轻型屋面，将薄型板材按照设计图纸进行切割，铺设在轻型屋面结构上。
2、屋面材料：玻璃钢屋面、彩钢瓦、铝膜塑料泡沫板等，根据建筑的实际情况选择合适的材料进行覆盖。
3、屋面保温：在屋面下方设置适当的保温层，以保证屋面在冬季保持室内温度。
4、屋面排水：在屋面设计中，要设置好排水系统，包括排水沟、排水管道等，以保证雨水能够迅速流走，避免积水对屋面造成损坏。
5、屋面防水：在屋面工程中，要采用专业的防水材料，进行屋面防水工程，以避免雨水渗透导致屋面漏水。
6、屋面质量控制：在屋面工程中要严格遵守质量控制标准，检测材料的质量，施工工艺的合理性，以保证屋面的使用寿命和安全性。
7、屋面设施：在屋面工程中，要根据建筑的实际需求，设置适当的设施，包括屋面通风、采光、烟囱等。
8、屋面装饰：在屋面工程中，可以根据建筑的整体风格，进行一定的装饰，如设置花园、露台等。
9、屋面安全：在屋面工程中，要加强对屋面的安全防护，设置防护栏杆、护栏等，可避免意外伤害。
以上是关于屋面工程细部构造方案的介绍，屋面工程的细节需要根据现场实际情况和设计要求进行具体规划，以保证屋面工程的质量和安全。
屋面防水工程的节点细部构造
屋面防水工程的节点细部构造屋面防水在建筑工程中起到了非常重要的作用，防止雨水、融雪和其他天气因素对建筑结构造成损害和腐蚀。
节点是屋面防水工程中最为关键的部分，节点的细节构造直接决定了防水性能的好坏。
为了保证屋面防水工程的节点细部构造符合要求，以下是一些常见的节点细部构造技术。
一、腰线的处理在屋面防水工程中，坡屋面和平屋面的受力情况存在很大的不同，所以在腰线的处理中也存在不同：如果是坡屋面，需要考虑裙边处的水层；而对于平屋面，因为没有坡度，所以腰线的设计相对会简单一些。
1. 坡屋面腰线的设计坡屋面的腰线主要是指屋檐下方的结构，一般应在腰线处设置排水板或者排水槽，并在排水板或排水槽的下方设置保护层和防水层。
在腰线处应防止水滞留，同时还需要考虑到腰线处的防水层的施工问题。
2. 平屋面腰线的设计平屋面腰线的处理相对就简单一些，主要是在接缝处设置一个密封条，一般会选用PVC材料作为密封条，能保证在一定程度上解决屋面漏水的问题。
二、各种管线的处理大多数建筑物都需要安装几条管线，例如：雨水管线、电线、通风管道等，这些管线的处理也非常重要，对于屋面漏水会有很大的影响。
在处理时，应确保管线的防水处理与屋面的防水处理相互协调和统一。
1. 雨水管线的处理雨水管线的防水处理较为简单，一般是将管道与防水层连接起来，然后再覆盖一层保护层进行保护。
雨水管线的重要性在于，水应从雨水管线中流出，而不是由管道周围的空隙流出。
2. 通风管道的处理通风管道的节点处理包括：管道与屋面相连接的节点处理和两个管道连接处的节点处理。
一般管道与屋面相连接处需要用专用密封条进行封闭，以防止雨水渗入管道中。
两条管道的连接处也需要使用密封条进行封闭。
三、屋面排水斗的处理屋面上设置排水斗，主要是为了让雨水等排水到地面上，以免造成屋面积水。
排水斗的设置应尽量平铺于屋面表面，同时与防水层无菌连接。
在处理排水斗时，应注意排水层的施工顺序和施工方法，同时在排水口处要做好地漏的防水处理，只有这样才能有效地避免屋面漏水问题的发生。
屋面防水和细部构造处理浅析陈宁
屋面防水和细部构造处理浅析陈宁发布时间：2021-09-01T09:18:04.038Z 来源：《防护工程》2021年15期作者：陈宁[导读] 屋面防水工程是保证房屋质量不可或缺的重要工序。
提高屋面防水工程质量是一项十分复杂的系统工程，所涉及的方面也很多，例如材料、设计和施工等，这就需要科学合理的进行防水细部构造的设计，按照施工图纸和设计进行施工操作，将施工监督管理落到实处，这样才能得以屋面防水工程质量的保障。
陈宁哈尔滨飞机工业集团有限责任公司黑龙江省哈尔滨市 150060摘要：屋面防水工程是保证房屋质量不可或缺的重要工序。
提高屋面防水工程质量是一项十分复杂的系统工程，所涉及的方面也很多，例如材料、设计和施工等，这就需要科学合理的进行防水细部构造的设计，按照施工图纸和设计进行施工操作，将施工监督管理落到实处，这样才能得以屋面防水工程质量的保障。
许多细微环节和细部节点处理往往容易被忽略，如果节点处理不好很容易出现质量问题。
屋面防水工程的好坏直接关系到整改建筑物的使用寿命，也会影响到人们的正常工作和生活，可见屋面防水是建筑工程里面一项很重要的关键环节。
关键词：屋面防水；细部构造；防水卷材；分格缝一、屋面防水的重要性1.现如今，人们的生活水平越来越高，物质生活也变得更加丰富，对住房的要求也在不断提高。
在房屋建筑工程中，屋面防水施工是十分关键的一个环节，既会影响建筑企业的经济效益与社会效益增长，也关系着居民的生活质量。
如果在房屋施工的过程中出现了漏水、渗水的情况，不仅会给人们的生活带来烦恼，也会有可能造成严重的安全问题，对社会稳定产生不利影响，使大众对建筑行业失去信心。
屋面防水施工指的是结合施工的实际情况，采取专业的技术手段来保证建筑物防水性能的良好。
屋面的渗水、漏水问题在我国很多建筑物中都有，尤其是一些住宅使用时间并不是很长，但依然出现了渗漏的问题，这种现象产生的主要原因就是由于屋面防水处理不符合相关的要求，不仅会影响到整个建筑工程的施工质量，还会对施工企业产生负面影响。
19卷材防水屋面的细部构造
03 女儿墙和屋面泛水
女儿墙压顶可采用混凝土或金属制品。 01 压顶向内排水坡度不应小于5% ，压
顶内侧下端应作滴水处理。
女儿墙泛水处的防水层下应增设附加 02 层，附加层在平面和立面的宽度均不
应小于 250mm。
低女儿墙泛水处的防水层可直接铺贴 03 或涂刷至压顶下，卷材收头应用金属
02 檐沟
卷材、涂膜防水屋面檐沟
✓ 檐沟防水层和附加层应由沟底翻上至外侧顶部 ✓ 卷材收头应用金属压条钉压 ✓ 并应用密封材料封严 ✓ 涂膜收头应用防水 涂料多遍涂刷
02 檐沟
卷材、涂膜防水屋面檐沟
✓ 檐沟外侧下端应做鹰嘴或滴水槽 ✓ 檐沟外侧高于屋面结构板时，应设置溢水口
02 檐沟
➢ 檐沟、天沟的过水断面，应根据屋面汇水面 积的雨水流量经计算确定。
04 水落口
重力式水落口的构造
✓ 水落口可采用塑料或金属制品，水落口的 金属配件均应 作防锈处理
✓ 水落口杯应牢固地固定在承重结构上，其 埋设标高应根据附加层的厚度及排水坡度 加大的尺寸确定
✓ 水落口周围直径 500mm范围内坡度不应 小于 5%，防水层下应增设涂膜附加层
✓ 防水层和附加层伸入水落口杯内不应小于 50mm，并应粘结牢固
3-防水层
4-附加层
05 屋面出入口
垂直出入口
屋面垂直出人口泛水处应增设附加层，附加 层在平面和立面的宽度均不应小于250mm
05 屋面出入口
垂直出入口 防水层收头应在混凝土压顶圈下
05 屋面出入口
水平出入口
1-防水层 2-附加层 3-踏步 4-护墙 5-防水卷材封盖 6-不燃保温材料
泛水处应增设附加层和 护墙，附加层在平面上 的宽度不应小于250mm。 防水层收头因压在混凝 土踏步下
屋面防水细部做法及控制要点图文【最新版】
屋面防水细部做法及控制要点图文一、檐口1. 无组织排水檐口800mm范围内的卷材应采用满粘法，卷材收头应采用金属压条钉压固定，并应密封材料缝严。
檐口下端应做鹰嘴和滴水槽(见图1)。
图1 无组织排水檐口卷材防水收头2. 无组织排水檐口的涂膜防水层收头，应用防水涂料多遍涂刷封严。
檐口下端应做鹰嘴和滴水线(见图2).图2 无组织排水檐口涂膜防水层收头3. 硬泡聚氨酯自由排水檐口部位厚度逐渐减薄，收头部位硬泡厚度不宜小于20mm，并用金属压条和钢钉压固定，压条和钢钉部位用聚氨酯密封材料封严，下端应做鹰嘴和滴水线(见图3)。
图3 硬泡聚氨酯屋面檐口二、檐沟和天沟1. 卷材或涂膜防水屋面檐沟和天沟的防水构造(见图4)，应符合下列规定:1)天沟、檐沟的防水层下应增设附加层，附加层伸入屋面的宽度不应小于250mm;2)檐沟防水层和附加层应由沟底翻上至外侧顶部，卷材收头应用金属压条钉压，并应用密封材料封严;涂膜收头应用防水涂料多遍涂刷涂严;3)檐沟外檐板顶部及外侧面均应抹聚合物水泥砂浆，以防开裂，其下端应做成鹰嘴或滴水槽;4)檐沟外侧高于屋面结构板时，应设置溢水口。
图4卷材或涂膜防水屋面檐沟和天沟的防水构造2种植屋面一般采用无组织排水或有组织排水将种植灌溉水、雨、雪水排入天沟、檐沟内(见图5，6)。
金属耐穿刺防水材料采用焊接法施工。
图5 种植屋面无组织排水图6 种植屋面有组织排水檐沟3硬泡聚氨酯屋面天沟、檐沟保温防水构造(见图7)。
硬泡聚氨酯跑题在屋面和天沟、檐沟部位应连续喷涂，连成一体。
外侧顶部应用耐碱玻纤网格布包裹，上表面应用聚合物水泥砂浆找坡。
图7 喷涂硬质聚氨酯屋面天沟、檐沟三、女儿墙和山墙1. 女儿墙的防水构造应符合下列的规定:1)女儿墙压顶可采用现浇混凝土或预制混凝凝土，也可采用金属制品。
压顶应向内排水，坡度不应小于5%，压顶内侧下端应做滴水处理;2)女儿情泛水处的防水层下应增设附加层;附加层在平面和立面上的宽度不应小于250mm;3)低女儿墙泛水处的防水层可直接铺贴或涂刷至压顶下。
屋面防水做法和细部构造
屋面防水做法和细部构造屋面防水做法和细部构造一、屋面卷材防水施工 1、基地清理符合要求无积水 2、找平层基层与突出屋面结构女儿墙、山墙、天窗壁、变形缝、烟囱等的交接处和基层的转角处找平层均应做成圆弧形。
找平层宜设分格缝并嵌填密封材料。
分格缝应留设在板端缝处其纵横缝的最大间距水泥砂浆或细石混凝土找平层不宜大于6m沥青砂浆找平层不宜大于 4m。
3、结合层处理。
4、卷材铺设卷材铺贴方向应符合下列规定屋面坡度小于 3时卷材宜平行屋脊铺贴屋面坡度在 315时卷材可平行或垂直屋脊铺贴屋面坡度大于 15或屋面受振动时沥青防水卷材应垂直屋脊铺贴高聚物改性沥青防水卷材和合成高分子防水卷材可平行或垂直屋脊铺贴上下层卷材不得相互垂直铺贴。
卷材的铺贴方法应符合下列规定卷材防水层上有重物覆盖或基层变形较大时应优先采用空铺法、点粘法、条粘法或机械固定法但距屋面周边800mm 内以及叠层铺贴的各层卷材之间应满粘防水层采取满粘法施工时找平层的分格缝处宜空铺空铺的宽度宜为 100mm在坡度大于 25的屋面上采用卷材作防水层时应采取防止卷材下滑的固定措施。
屋面卷材防水层施工时应先做好节点、附加层和屋面排水比较集中等部位的处理然后由屋面最低处向上进。
铺贴天沟、檐沟卷材时宜顺天沟、檐沟方向减少卷材的搭接。
当铺贴连续多跨的屋面卷材时应按先高跨后低跨、先远后近的次序。
铺贴卷材应采用搭接法。
平行于屋脊的搭接缝应顺流水方向搭接垂直于屋脊的搭接缝应顺年?畲笃德史缦虼罱印, 闫烫母鞑憔聿脑谔旃涤胛菝娴慕唤哟τΣ捎貌娼臃ù罱搭接缝应错开搭接缝宜留在屋面或天沟侧面不宜留在沟底。
上下层及相邻两幅卷材的搭接缝应错开各种卷材的搭接宽度应符合规范要求。
天沟、檐沟、檐口、泛水和立面卷材收头的端部应裁齐塞入预留凹槽内用金属压条钉压固定最大钉距不应大于 900mm并用密封材料嵌填封严。
卷材防水层完工并经验收合格后应做好成品保护。
5、保护层施工保护层的施工应符合下列规定1绿豆砂应清洁、预热、铺撒均匀并使其与沥青玛蹄脂粘结牢固不得残留未粘结的绿豆砂。
屋面防水施工方案
屋面防水施工方案屋面工程是建筑施工中重要的一部分，其施工质量直接关系到建筑物的使用寿命和用户的生产和生活。
为了做好屋面工程，需要详细交底，严格按照DB21/900-96规程要求施工。
施工准备方面，防水、保温材料必须符合设计和标准要求，并具有出厂证明书和省颁发的《推荐认定书》，经过试验合格后方可使用。
防水队伍、人员需经过培训并持证上岗。
屋面材料如脚手杆、跳板等杂物也需清理干净。
施工工艺方面，本工程屋面防水等级为Ⅱ级，要求两道防水设防。
防水材料选用3+4mm厚SBS防水卷材2道（4mm厚SBS卷材为带板岩），有关技术要求及保护措施由生产厂家提供。
隔气层建议采用与防水层相配套的材料，具体施工要求按规范。
保温材料选用挤塑板（H=100mm），其技术要求应满足容重不小于32Kg/m3、导热系数为0.030W/m2K、厌氧指数>30.找坡采用陶粒混凝土，重量比为1：1.2：2.4（水泥：陶粒：砂），最薄处30厚，要求真捣密实，表面抹光。
重点防水部位应附加卷材一道，基层应做成钝角斜面，宽度不应小于250mm。
保温层与女儿墙间留30mm宽空隙，内填岩棉条，以避免保温层变形对女儿墙产生水平推力。
所有混凝土构件内预埋雨水口及排水管的标高及位置务必找准，在施工中严防杂物进入。
住宅屋面排水采用有组织内排水，楼、电梯机房屋面采用有组织外排水，外排水雨水管下做混凝土水簸箕。
各类屋面构造具体做法如下：屋面1（非上人屋面，带保温）1.钢筋混凝土楼板，修补平整。
2.100厚XPS保温板（屋面防火隔离带采用100mm厚岩棉保温板，位置见屋面平面图）。
3.在最薄处1m范围内抹0~20mmWS M15水泥砂浆找2%坡，1M范围外用LC5.0，轻机料混凝土找2%坡，最薄处20mm厚，表面15mm厚WS15水泥砂浆找平层（每隔3~4m做分隔缝），一次成型，转角抹成圆角，R=50.4.一道3mm厚SBS防水卷材一道，周边上返高度见详图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
屋面防水做法和细部构造
发表于2010-4-15 8:14:47分使用道具小中大楼主
一、屋面卷材防水施工：1、基地清理，符合要求，无积水；
2、找平层：基层与突出屋面结构（女儿墙、山墙、天窗壁、变形缝、烟囱等）的交接处和基层的转角处，找平层均应做成圆弧形。
找平层宜设分格缝，并嵌填密封材料。
分格缝应留设在板端缝处，其纵横缝的最大间距：水泥砂浆或细石混凝土找平层，不宜大于6m；沥青砂浆找平层，不宜大于4m。
3、结合层处理。
4、卷材铺设：卷材铺贴方向应符合下列规定：屋面坡度小于3％时，卷材宜平行屋脊铺贴；屋面坡度在3％～15％时，卷材可平行或垂直屋脊铺贴；屋面坡度大于15％或屋面受振动时，沥青防水卷材应垂直屋脊铺贴，高聚物改性沥青防水卷材和合成高分子防水卷材可平行或垂直屋脊铺贴；上下层卷材不得相互垂直铺贴。
卷材的铺贴方法应符合下列规定：卷材防水层上有重物覆盖或基层变形较大时，应优先采用空铺法、点粘法、条粘法或机械固定法，但距屋面周边800mm 内以及叠层铺贴的各层卷材之间应满粘；防水层采
取满粘法施工时，找平层的分格缝处宜空铺，空铺的宽度宜为100mm；在坡度大于25％的屋面上采用卷材作防水层时，应采取防止卷材下滑的固定措施。
屋面卷材防水层施工时，应先做好节点、附加层和屋面排水比较集中等部位的处理；然后，由屋面最低处向上进。
铺贴天沟、檐沟卷材时，宜顺天沟、檐沟方向，减少卷材的搭接。
当铺贴连续多跨的屋面卷材时，应按先高跨后低跨、先远后近的次序。
铺贴卷材应采用搭接法。
平行于屋脊的搭接缝，应顺流水方向搭接；垂直于屋脊的搭接缝，应顺年最大频率风向搭接。
叠层铺贴的各层卷材，在天沟与屋面的交接处，应采用叉接法搭接，搭接缝应错开；搭接缝宜留在屋面或天沟侧面，不宜留在沟底。
上下层及相邻两幅卷材的搭接缝应错开，各种卷材的搭接宽度应符合规范要求。
天沟、檐沟、檐口、泛水和立面卷材收头的端部应裁齐，塞入预留凹槽内，用金属压条钉压固定，最大钉距不应大于900mm，并用密封材料嵌填封严。
卷材防水层完工并经验收合格后，应做好成品保护。
5、保护层施工：保护层的施工应符合下列规定：
（1）绿豆砂应清洁、预热、铺撒均匀，并使其与沥青玛蹄脂粘结牢固，不得残留未粘结的绿豆砂。
（2）云母或蛙石保护层不得有粉料，撒铺应均匀，不得露底，多余的云母或蛭石应清除。
（3）水泥砂浆保护层的表面应抹平压光，并设表面分格缝，分格面积宜为1m 。
（4）块体材料保护层应留设分格缝，分格面积不宜大于100m ，分格缝宽度不宜小于20mm。
（5）细石混凝土保护层，混凝土应密实，表面抹平压光，并留设分格缝，分格面积不大于36m 。
（6）浅色涂料保护层应与卷材粘结牢固，厚薄均匀，不得漏涂。
（7）水泥砂浆、块材或细石混凝土保护层与防水层之间应设置隔离层。
（8）刚性保护层与女儿墙、山墙之间应预留宽度为30mm 的缝隙，并用密封材料嵌填严密。
二、屋面涂膜防水施工
屋面基层的干燥程度应视所用涂料特性确定。
当采用溶剂型涂料时，屋面基层应干燥。
防水涂膜应分遍涂布，不得一次涂成。
应待先涂布的涂料干燥成膜后，方可涂布后一遍涂料，且前后两遍涂料的涂布方向应相互垂直。
需铺设胎体增强材料时，当屋面坡度小于15%，可平行屋脊铺设；当屋面坡度大于15%，应垂直于屋脊铺设，并由屋面最低处向上进行。
胎体增强材料长边搭接宽度不得小于50mm，短边搭接宽度不得小于70mm。
采用二层胎体增强材料时，上下层不得相互垂直铺设，搭接缝应错开，其间距不应小于幅宽的1/3。
涂膜防水层的收头，应用防水涂料多遍涂刷或用密封材料封严。
涂膜防水屋面应设置保护层。
保护层材料可采用细砂、云母、蛙石、浅色涂料、水泥砂浆、块体材料或细石混凝土等。
采用水泥砂浆、块体材料或细石混凝土时，应在涂膜与保护层之间设置隔离层。
水泥砂浆保护层厚度不宜小于20mm。
三、屋面细部构造要求：
1．天沟、檐沟
（1）沟内附加层在天沟、檐沟与屋面交接处宜空铺，空铺的宽度不应小于200mm。
（2）卷材防水层应由沟底翻上至沟外檐顶部，卷材收头应用水泥钉固定，并用密封材料封严。
（3）涂膜收头应用防水涂料多遍涂刷或用密封材料封严。
（4）在天沟、檐沟与细石混凝土防水层的交接处，应留凹槽并用密封材料嵌填严密。
2．檐口
（1）铺贴檐口800 ㎜范围内的卷材应采取满粘法。
（2）卷材收头应压入凹槽，采用金属压条钉压，并用密封材料封口。
（3）涂膜收头应用防水涂料多遍涂刷或用密封材料封严。
（4）檐口下端应抹出鹰嘴和滴水槽。
3．女儿墙泛水
（1）铺贴泛水处的卷材应采取满粘法。
（2）砖墙上的卷材收头可直接铺压在女儿墙压顶下，压顶应做防水处理；也可压入砖墙凹槽内固定密封，凹槽距屋面找平层不应小于250mm，凹槽上部的墙体应做防水处理。
（3）涂膜防水层应直接涂刷至女儿墙的压顶下，收头处理应用防水涂料多遍涂刷封严，压顶应做防水处理。
（4）混凝土墙上的卷材收头应采用金属压条钉压，并用密封材料封严。
4．水落口
（l）水落口杯上口的标高应设置在沟底的最低处。
（2）防水层贴入水落口杯内不应小于50mm。
（3）水落口周围直径500mm 范围内的坡度不应小于5%，并采用防水涂料或密封材料涂封，其厚度不应小于2mm。
（4）水落口杯与基层接触处应留宽20mm、深20mm 凹槽，并嵌填密封材料。
5．变形缝
（1）变形缝的泛水高度不应小于25Omm。
（2）防水层应铺贴到变形缝两侧砌体的上部。
（3）变形缝内应填充聚苯乙烯泡沫塑料，上部填放衬垫材料，并用卷材封盖。
（4）变形缝顶部应加扣混凝土或金属盖板，混凝土盖板的接缝应用密封材料嵌
填。
6．伸出屋面的管道
（1）管道根部直径500mm 范围内，找平层应抹出高度不小于30mm 的圆台。
（2）管道周围与找平层或细石混凝土防水层之间，应预留20mm×20 ㎜的凹槽，并用密封材料嵌填严密。
（3）管道根部四周应增设附加层，宽度和高度均不应小于300mm。
（4）管道上的防水层收头处应用金属箍紧固，并用密封材料封严。
----复制自天工网。
