10kv交流穿墙套管标准技术参数

10kv交流穿墙套管标准技术参数
10kV交流穿墙套管的标准技术参数应符合我国电网公司物资采购标准(2009年版)支柱绝缘子卷交流支柱绝缘子册及相关标准的要求。

主要参数包括额定电压、设备运行最高电压、雷电全波冲击耐受电压、伞形结构、每支重量等。

此外，还应考虑使用条件、一次二次及土建接口要求、试验检测报告等因素。

另外，10kV交流穿墙套管的安装应按照设计图纸和供货商提供的说明书进行，并遵守相关安全规范和操作规程。

安装时应注意法兰盘与隔墙之间的密封性能，防止渗水或漏气；绝缘子与法兰盘之间的连接牢固可靠，防止松动或断裂；均压装置与绝缘子之间的匹配合理，保证电场分布均匀；接地线与法兰盘之间的接触良好，保证可靠接地。

因此，在选择和使用10kV交流穿墙套管时，需要综合考虑其技术参数和安装要求，以确保其安全可靠地运行。

以上信息仅供参考，如需了解更多信息，建议咨询专业人士。

需要注意的是，以上参数可能会因为不同的生产厂家或者具体的产品型号而有所不同。

因此，在实际应用中，需要根据具体的产品说明或者技术手册来确定相关参数。

1。

10kV配电室穿墙套管安装(更换)作业指导卡(范本)

农村供电所现场标准化作业指导卡
10kV配电室穿墙套管安装（更换）作业指导卡(范本)单位：供电所编号
编写人(作业负责人)：审批人：
工作任务：
一、作业前准备
1、现场勘察
2、人员分工
3、工器具准备
4、材料准备
确认“作业前准备”1～4 项已完成，工作负责人(签字)：
二、作业程序及危险点控制措施
计划工作时间：____ 年_ _月_ _日_ _时_ _分至_ ___年_ _月_ _日_ _时_ _分1、开工
2、关键作业步骤及安全措施
3、竣工
附录
作业现场勘察记录表
勘察人员签名：勘察日期：
现场作业工器具及材料准备和回收表
工器具准备人：工器具收回人：年月日
工器具领用审核：
材料准备人：材料收回人：年月日
材料领用审核：。

10kV配电变压器高压套管作业指导书

广东电网公司东莞供电局企业标准东莞供电局室内10kV配电变压器高压套管更换现场作业指导书2010-02-01发布 2010-02-01实施东莞供电局发布前言为规范东莞供电局配网更换室内10kV配电变压器高压套管工作，强化配网运行管理的作业流程、作业标准及现场安全管理，特编制本作业指导书。

本作业指导书以 DL 408-91《电业安全工作规程》（发电厂和变电所电气部分）、Q/CSG1 0004-2004《电气工作票技术规范》（线路部分）、 Q/CSG 1 0007-2004《电力设备预防性试验规程》、 10KV开闭所的设计.安装运行和检修(中国电力出版社)、高压电气试验(供电企业职业技能操作导则)进行编写。

本作业指导书的正文包括准备工作、人员/仪器要求、安全措施、风险分析及预控措施、作业流程、定检项目、定检方法等内容，附录为试验报告，附录是本作业指导书不可分割的部分，具有与本指导书相同的效力。

东莞供电局配网运行维护的相关专业人员必须熟悉、掌握本作业指导书所列内容。

本作业指导书主要由东莞供电局城区配电营业部起草。

本作业指导书由东莞供电局批准。

本作业指导书自发文之日起实施。

执行中的问题和意见，请及时反馈给东莞供电局生产技术部。

目次前言 (I)目次 (II)广东电网更换室内10kV配电变压器高压套管作业指导书 (1)1.范围 (1)2.规范性引用文件 (1)3.准备工作 (1)4.人员要求 (2)5.工时要求 (2)6.试验仪器、工具材料 (2)7.安全措施 (3)8.风险分析及预控措施 (3)9.作业流程和作业标准 (4)9.1作业流程 (4)9.2开工 (5)9.3更换套管内容及要求 (5)9.4工作结束 (6)10.验收与交接记录 (6)附录：试验报告 (7)东莞供电局更换室内10kV配电变压器高压套管作业指导书1.范围1.1本《作业指导书》适用于东莞供电局更换室内10kV配电变压器高压套管。

1.2本《作业指导书》的更换设备包括：10kV配电变压器高压套管。

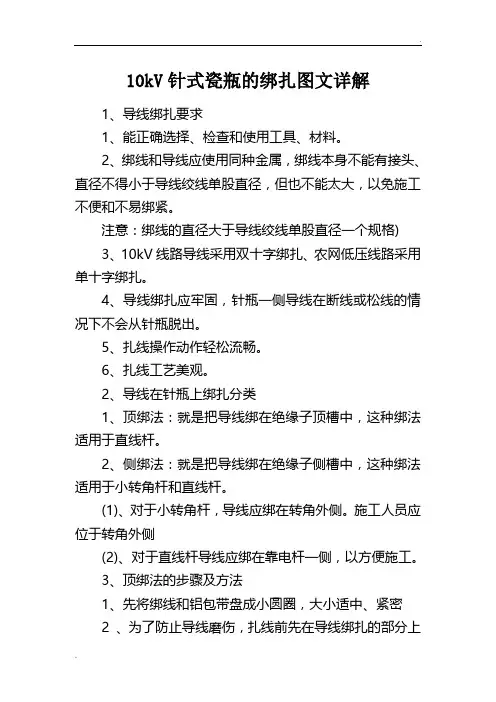

10kV针式瓷瓶的绑扎图文详解

10kV针式瓷瓶的绑扎图文详解1、导线绑扎要求1、能正确选择、检查和使用工具、材料。

2、绑线和导线应使用同种金属，绑线本身不能有接头、直径不得小于导线绞线单股直径，但也不能太大，以免施工不便和不易绑紧。

注意：绑线的直径大于导线绞线单股直径一个规格)3、10kV线路导线采用双十字绑扎、农网低压线路采用单十字绑扎。

4、导线绑扎应牢固，针瓶一侧导线在断线或松线的情况下不会从针瓶脱出。

5、扎线操作动作轻松流畅。

6、扎线工艺美观。

2、导线在针瓶上绑扎分类1、顶绑法：就是把导线绑在绝缘子顶槽中，这种绑法适用于直线杆。

2、侧绑法：就是把导线绑在绝缘子侧槽中，这种绑法适用于小转角杆和直线杆。

(1)、对于小转角杆，导线应绑在转角外侧。

施工人员应位于转角外侧(2)、对于直线杆导线应绑在靠电杆一侧，以方便施工。

3、顶绑法的步骤及方法1、先将绑线和铝包带盘成小圆圈，大小适中、紧密2 、为了防止导线磨伤，扎线前先在导线绑扎的部分上顺绞线方向均匀缠上两层厚1 ㎜×宽10㎜软铝带，(从绝缘子中间起始缠绕)其缠裹长度应超出绑扎长度两端各15～20 ㎜。

▲ 绑线和铝包带第一步：把导线嵌入针瓶顶槽内，并在导线左边紧靠针瓶处用扎线顺导线绞向绕上3圈，扎线短头一端预留250㎜。

第二步：接着把扎线盘起的一端按顺时针方向围绕针瓶外侧颈槽到针瓶右边导线下侧，绑线随即向上提起，压住顶槽中的导线到针瓶左侧导线下方，与导线形成交叉。

第三步：将扎线盘起的一端按逆时针方向围绕针瓶内侧颈槽到针瓶右边导线下侧，将扎线再次提起斜压住顶槽中的导线到针瓶左边导线下侧，在针瓶顶槽中形成十字。

第四步：将扎线盘起的一端沿针瓶外侧颈槽(顺时针方向)到导线右边，在导线右边紧挨针瓶沿导线绞向缠绕3圈。

第五步：将扎线盘起的一端沿针瓶内侧颈槽(顺时针方向)到导线左边下侧将扎线提起，斜压住针瓶顶槽中的导线到针瓶右边导线下侧。

第六步：然后按逆时针方向围绕外侧针瓶颈部到导线左边下侧再次将扎线向上提起。

穿墙套管安装施工工艺要求

穿墙套管安装施工工艺要求
4.1 适用范围
10kV～220kV电压等级的穿墙套管安装。

4.2 设计要求
（1）同一平面或垂直面上的穿墙套管的顶面应位于同一平面上，其中心线位置应符合设计要求。

（2）穿墙套管安装时，法兰应装于固定板户外侧。

（3）穿墙套管固定于金属钢板上时，套管周围不应形成闭合回路。

4.3 施工工艺要点
照设计图纸和产品图纸进行
4.4 样板图片
封板中间留缝、以黄铜
填焊，以免形成涡流
图2-4-1 穿墙套管安装示例
4.5 主要引用标准
《电气装置安装工程母线装置施工及验收规范》GBJ 149-1990
《电气装置安装工程质检验及评定规程》DL/T5161.1~5161.17-2002
《工程建设标准强制性条文》
《南方电网工程施工工艺控制规范》Q/CSG11105-2008
《广东电网公司电网建设“安全、优质、文明”样板工程标准》。

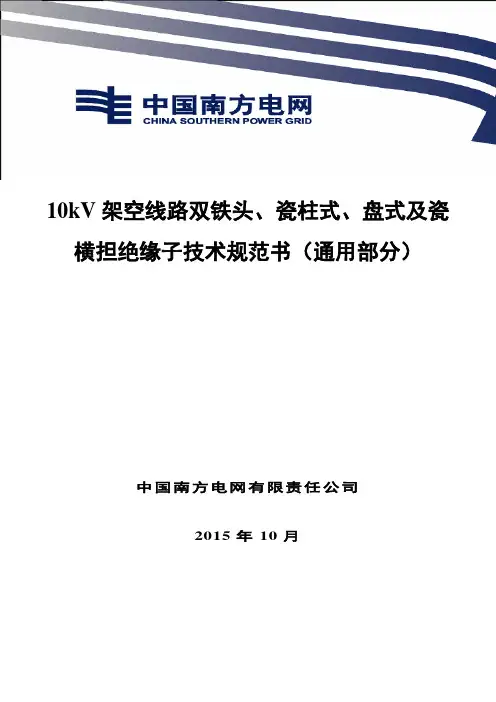

10kV架空线路双铁头、瓷柱式、盘式及瓷横担绝缘子技术规范书(通用部分)

10kV架空线路双铁头、瓷柱式、盘式及瓷横担绝缘子技术规范书（通用部分）中国南方电网有限责任公司2015年10月本规范书对应的专用技术规范书目录10kV架空线路双铁头、瓷柱式、盘式及瓷横担绝缘子技术规范书使用说明1. 本技术规范书分为通用部分、专用部分。

2. 项目单位根据需求选择所需10kV双铁头、瓷柱式、盘式及瓷横担绝缘子技术规范书，技术规范书通用部分条款及专用部分固化的参数原则上不能更改。

3. 技术规范书的页面、标题、标准参数值等均为统一格式，不得随意更改。

4. 投标人逐项响应技术规范书专用部分中“1 标准技术参数”、“2 项目需求部分”和“3 投标人响应部分”三部分相应内容。

填写“2 项目需求部分”时，应严格按“项目单位要求值”一栏填写相应的招标文件投标人响应部分的表格。

投标人填写技术参数和性能要求时，如有偏差除填写“表3.1投标人技术偏差表”外，必要时应提供相应试验报告。

目录1.总则 (1)2.工作范围 (1)3.应遵循的主要标准 (2)4.使用条件 (3)5.技术要求 (4)6.调试与验收 (7)7.检验规则 (7)8.技术文件要求与培训 (11)1.总则1.1 本招标技术文件适用于中国南方电网有限责任公司建设工程项目采购的10kV线路用盘形悬式玻璃绝缘子、柱式瓷质绝缘子、双铁头瓷质绝缘子、瓷横担绝缘子（以下统称绝缘子）的使用条件、性能参数、技术要求、试验要求、运输、贮存等方面内容。

1.2 本招标技术文件提出的是最低限度的技术要求。

凡本招标技术文件中未规定，但在相关设备的行业标准、国家标准或IEC标准中有规定的规范条文，投标方应按相应标准的条文进行设备设计、制造、试验和安装。

对国家有关安全、环保等强制性标准，必须满足其要求。

1.3 如果投标方没有以书面形式对本招标技术文件的条文提出异议，则意味着投标方提供的设备完全符合本招标技术文件的要求。

如有异议，不管是多么微小，都应在报价书中以“对招标技术文件的意见和同招标技术文件的差异”为标题的专门章节中加以详细描述。

高压穿墙套管型号说明

高压穿墙套管型号说明
CWLB-10、CWLB-35、CWLB-20、CWCD-20高压穿墙套管，型号说明：C——户内铜导体穿墙套管；
CL——户内铝导体穿墙套管；
CWL——户外-户内铝导体穿墙套管；
CB——户内圆导杆穿墙瓷套管；
CWB——户外-户内圆导杆穿墙瓷套管；
B——抗弯破坏负荷等级，7.5kN。

CLB——户内铝导体穿墙套管（加强型）
CWLB——户外-户外铝导体穿墙套管（加强型）
CW——户外-户内铜导体穿墙套管
CWWL——户外-户内耐污型铝导体穿墙套管
CWW——户外-户内耐污型铜导体穿墙套管
CM——户内母线穿墙套管
CMW——户外母线穿墙套管
CMWW——户外-户内耐污型铜导体穿墙套管
字母后数字为设计顺序号。

对带导体套管，短横后分数：分子为套管额定电压千伏数；Q表示大爬距；分母为套管额定电流安培数；第二个短横后数字为污秽等级号；第三个短横后字母G 表示高原型。

对母线式套管，字母后第一个短横后数字为额定电压千伏数；第二个短横后数字为套管瓷套内径直径毫米数；第三个短横后数字为污秽等级号。

例：型号CWWL-35/630-3
系35kV电压、630A电流、户外-户内耐污型铝导体穿墙套管，适用于3级污区。

例：型号CWWL-35/630-1-G
系35kV电压、630A电流、户外-户内高原耐污型铝导体穿墙套管，适用于1级污区。

例：型号CWWB-35Q/630
系35kV电压、630A电流、大爬距铜导体穿墙套管。

10kv穿墙套管

产品说明及使用方法：CWB-35KV/200-1500A户外铜，铝导体穿墙套管一、概述——CWB-35KV/200-1500A户外铜，铝导体穿墙套管高压穿墙套管：以下简称套管）适用于额定电压（10～35)kV，频率（15～60）Hz的三相交流系统电站和变电所配电装置上，供导电部分穿过隔板、墙壁或其它接地物，起绝缘支持和外部导线（母线）间固定连接之用。

使用环境条件1)户内套管环境温度不高于＋40℃，不低于-40℃海拔不超过l000m相对湿度月平均值不大于90％周围空气应不受腐蚀性或可燃气体、水蒸汽等明显污秽无经常性的剧烈振动2)户外套管环境温度不高于＋40℃，不低于-40℃；海拔不超过l000m；风速不大于34m/s产品的使用环境的空气污秽程度，按GB/T5582 分为Ⅰ、Ⅱ、Ⅲ、Ⅳ等4 级；无经常性的剧烈振动二、产品特点套管由瓷件、金属附件、安装法兰和导电排（杆）等组成。

三、用途及分类穿墙瓷套管用于电站和变电所配电装置及高压电器，供导线穿过接地隔板、墙壁或电器设备外壳，支持导电部分使之对地或外壳绝缘。

穿墙瓷套管按其使用环境可分为户内和户外穿墙瓷套管。

按穿过其中心的导体不同可分为母线穿墙瓷套管、铜导体穿墙瓷套管和铝导体穿墙瓷套管。

当铜导体与母线直接相连时，易产生电化腐蚀，接触面温升过高二导致接头烧坏，影响设备寿命，故应采用铜铝过渡接头，但又给现场施工带来麻烦，采用铝导体瓷套管则可解决上述问题。

户内、户外穿墙瓷套管是由瓷件、导电杆、两端金属附件及安装法兰装配而成。

母线穿墙瓷套管是由瓷件、两端金属附件、母线夹板及安装法兰装配而成（母线夹板通常由用户按母线尺寸自配）。

穿墙瓷套管的各项性能符合GB12944.1《高压穿墙瓷套管技术条件》的规定。
