3车位视频车位探测器产品说明
车位检测器说明书
车位检测器使用说明书杭州立方自动化工程有限公司重要注意事项使用产品前，请认真阅读并严格遵守以下要求，以免您的产品和财产受到损失。
请在允许的温度和湿度下运输、使用、存储本产品。
请勿将产品放置在阳光直射的地方或发热源附近。
请勿将产品放置在潮湿、有灰尘或煤烟的场所。
请将产品安装在通风良好的场所，禁止堵塞设备的通风口。
请将产品安装在平稳的场所。
请勿将液体滴到溅到产品上。
请勿将其他物品放置于产品上面。
请勿随意拆卸本产品。
请按照要求使用电池，防止电池起火、爆炸或燃烧的危险。
请使用相同类型的新电池更换旧电池。
请使用推荐的电源线，并在其额定规格内使用。
特别声明产品请以实物为准，说明书仅供参考。
产品实时更新，如有升级不再另行通知。
最新程序及补充说明文档敬请与公司客服部联系。
如果不按照说明中的指导操作，因此造成的损失由使用方承担。
产品说明中有疑问或争议的，以公司最终解释为准。
目录1产品简介 (4)1.1产品外观 (4)1.2结构尺寸 (5)2产品技术参数 (6)2.1技术参数 (6)2.2镜头参数 (7)3产品安装 (8)3.1安装规格 (8)3.2产品安装 (9)4.智能交通 (12)4.1Web客户端登录设置 (12)4.2网络设置 (14)4.3车位属性 (14)4.4抓拍设置 (17)4.5智能分析 (17)4.6立方设置 (19)4.7摄像头属性 (21)5电缆注意事项 (23)1产品简介车位检测器通过访问设备，提供专业的配置、管理和维护设备的功能，为实时检测车位状态提供有力的保障。
通过配置设备的网络、相机、智能业务等属性，可监控并传输高清画面；简单的查询日志、自动升级等功能，方便用户管理和维护设备。
1.1产品外观车位检测器设备外观如图1-1所示：1.2结构尺寸车位检测器的结构图及尺寸如图1-2图和图1-2中所示，结构图中的尺寸单位为mm。
图1-2设备高度图1-3半球外罩尺寸2产品技术参数2.1技术参数2.2镜头参数车牌像素点最合适在100-120之间。

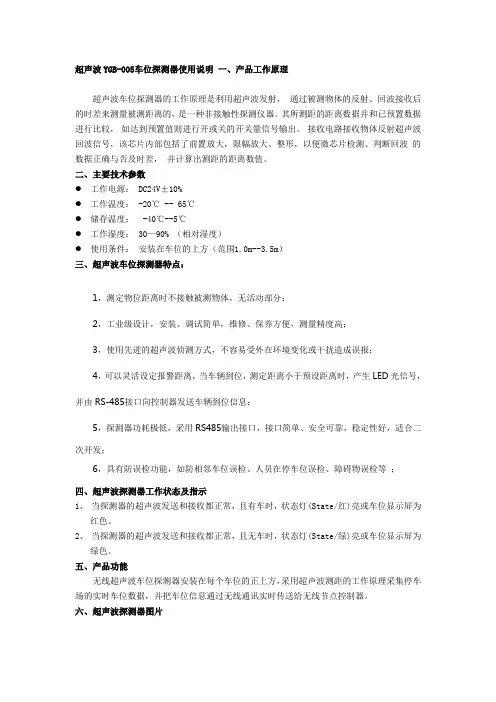

超声波探测器说明书
超声波YGB-005车位探测器使用说明一、产品工作原理超声波车位探测器的工作原理是利用超声波发射，通过被测物体的反射、回波接收后的时差来测量被测距离的，是一种非接触性探测仪器。
其所测距的距离数据并和已预置数据进行比较，如达到预置值则进行开或关的开关量信号输出。
接收电路接收物体反射超声波回波信号，该芯片内部包括了前置放大，限幅放大、整形，以便微芯片检测、判断回波的数据正确与否及时差，并计算出测距的距离数值。
二、主要技术参数● 工作电源：DC24V±10%● 工作温度： -20℃ -- 65℃● 储存温度： -40℃--5℃● 工作湿度： 30—90% （相对湿度）● 使用条件：安装在车位的上方（范围1.0m--3.5m）三、超声波车位探测器特点：1，测定物位距离时不接触被测物体，无活动部分；2，工业级设计，安装、调试简单，维修、保养方便，测量精度高；3，使用先进的超声波侦测方式，不容易受外在环境变化或干扰造成误报；4，可以灵活设定报警距离，当车辆到位，测定距离小于预设距离时，产生LED光信号，并由RS-485接口向控制器发送车辆到位信息；5，探测器功耗极低，采用RS485输出接口，接口简单、安全可靠，稳定性好，适合二次开发；6，具有防误检功能，如防相邻车位误检、人员在停车位误检、障碍物误检等；四、超声波探测器工作状态及指示1、当探测器的超声波发送和接收都正常，且有车时，状态灯(State/红)亮或车位显示屏为红色。
2、当探测器的超声波发送和接收都正常，且无车时，状态灯(State/绿)亮或车位显示屏为绿色。
五、产品功能无线超声波车位探测器安装在每个车位的正上方，采用超声波测距的工作原理采集停车场的实时车位数据，并把车位信息通过无线通讯实时传送给无线节点控制器。
六、超声波探测器图片七、产品优势1. 超声波测距技术，应用于室内，稳定环保节能；2. 无线通讯方式，不用设置电缆和管路；3. 工作寿命长，至少可用4.5年；4. 外壳材质坚固，可阻燃、防腐蚀、防水浸。
大华车检器使用说明
大华车位检测器浙江大华科技有限公司前言概述本文档详细描述了车位检测器的设备结构、安装方法、快速配置工具等内容。
本文档提供了车位检测器的安装和配置方法。
适用型号符号约定在本文中可能出现下列标志，它们所代表的含义如下：重要安全须知使用产品前，请认真阅读并严格遵守以下要求，以免您的产品和财产受到损失。
电源要求●请在允许的温度和湿度下运输、使用、存储本产品。
●请勿将产品放置在阳光直射的地方或发热源附近。
●请勿将产品放置在潮湿、有灰尘或煤烟的场所。
●请将产品安装在通风良好的场所，禁止堵塞设备的通风口。
●请将产品安装在平稳的场所。
●请勿将液体滴到溅到产品上。
●请勿将其他物品放置于产品上面。
●请勿随意拆卸本产品。
●请按照要求使用电池，防止电池起火、爆炸或燃烧的危险。
●请使用相同类型的新电池更换旧电池。
●请使用推荐的电源线，并在其额定规格内使用。
特别声明●产品请以实物为准，说明书仅供参考。
●产品实时更新，如有升级不再另行通知。
●最新程序及补充说明文档敬请与公司客服部联系。
●如果不按照说明中的指导操作，因此造成的损失由使用方承担。
●产品说明中有疑问或争议的，以公司最终解释为准。
重要安全须知ii目录前言 (I)重要安全须知 (ii)1 概述 (1)1.1产品简介 (1)1.2产品特点 (1)2 设备结构 (2)2.1设备外观 (2)2.2设备线缆 (2)2.3设备尺寸 (3)3 安装设备 (5)3.1安装车位检测器 (5)3.2调整镜头的角度 (5)3.2.1 注意事项 (5)3.2.2 调整步骤 (6)4 快速配置工具 (7)4.1工具简介 (7)4.2获取方式 (7)4.3操作步骤 (7)5 WEB客户端 (11)5.1简介 (11)5.2系统登录 (11)5.2.1 网络连接 (11)5.2.2 登录WEB (11)6 技术参数 (13)7 常见问题 (14)附录1 有毒有害物质含量参照表 (16)1概述1.1产品简介车位检测器是一款集成化、智能化程度较高的智能车位检测产品，●利用车辆检测与车牌识别技术，实现抓拍车辆图片、识别车牌号码、判别车位空满状态、控制车位状态指示灯。
大唐高科一体式超声波车位探测器安装使用说明书
一体式超声波车位探测器安装使用说明书一、产品概述一体式超声波探测器集探测、指示于一体，通过安装在每个车位靠近通道一侧上方的探测器，采用超声波测距的工作原理采集当前车位的空满状态，控制车位指示灯的显示。
无需系统，无需控制设备，当前车位有车辆停放时，超声波车位探测器集成的指示灯由绿色转变为红色，当前车位未停放车辆时，超声波车位探测器集成的指示灯为绿色，VIP预定车位（私人车位）指示灯一直显示为蓝色。
二、产品特点1. 工程塑料壳体，球形结构，大气美观；2. 磨砂灯罩，发光均匀柔和，内置8颗LED灯珠，保证较远的可见距离；3. 360°可视角度，避免遮挡，可在不同位置观察车位指示灯颜色变化情况；4. 探测和指示集成一体，不用外接车位指示灯，降低采购成本；5. 使用超声波多探头探测方式，探测角度更大，探测范围更广，精准探测车位被占用情况；6. 车位指示灯显示三种颜色，红色代表车位占用，绿色代表空车位，蓝色代表私人车位；7. 无需系统，无需控制设备，产品稳定性更高；8. 两线无极性布线方式，布线简单，多步骤一步到位，省时省力；9. 自动调节灵敏度方式，现场调试方便；10. 自动保存测试距离技术，无需编码设置高度，测试便捷；11. 底座可以调整角度，便于准确对准所停车辆；12. 底座和球体采用旋转式安装结构，安装方便，施工简单；13. 维护方便，售后简单；三、技术参数1. 工作电压：DC 24V2. 功率：≤ 0.5W3. 检测方式：超声波4. 检测距离：50cm～500cm，通过按键自适应设置5. 安装高度：2.0～3.0m6. 工作温度：-30～＋80℃7. 规格尺寸：Φ140×Φ120×85mm四、超声波外形尺寸一体式超声波探测器的外形尺寸示意图（单位：mm），如图1所示。
图1 超声波外形尺寸示意图五、安装与布线警告：安装设备之前，请切断回路的电源。
1．安装前应首先检查产品是否完好无损；2．找到底座上的竖形标记，将此标记朝向车位方向，底座中心线平行于车位放置在86盒上；3．将底座用M５的螺丝固定在８６盒上，锁紧电源线，如图2所示；图2 超声波安装示意图４．将底座和超声波探头上两个标记对齐合上，超声波探头向右旋转一定角度直到扣紧合拢；５．一体式超声波探测器安装完成。

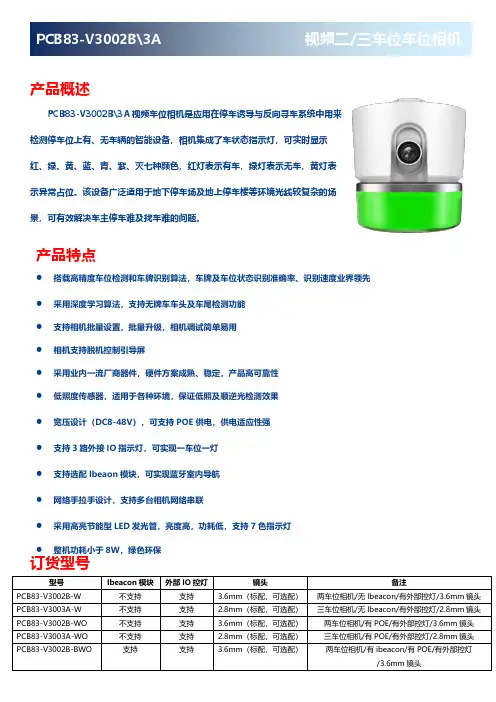

PCB83-V3002B、3A车位相机产品彩页V1.0
产品概述
PCB83-V3002B\3A 视频车位相机是应用在停车诱导与反向寻车系统中用来检测停车位上有、无车辆的智能设备，相机集成了车状态指示灯，可实时显示红、绿、黄、蓝、青、紫、灭七种颜色，红灯表示有车，绿灯表示无车，黄灯表示异常占位。
该设备广泛适用于地下停车场及地上停车楼等环境光线较复杂的场景，可有效解决车主停车难及找车难的问题。
订货型号
产品特点 ●
搭载高精度车位检测和车牌识别算法，车牌及车位状态识别准确率、识别速度业界领先 ● 采用深度学习算法，支持无牌车车头及车尾检测功能
● 支持相机批量设置，批量升级，相机调试简单易用 ● 相机支持脱机控制引导屏
● 采用业内一流厂商器件，硬件方案成熟、稳定，产品高可靠性 ● 低照度传感器，适用于各种环境，保证低照及顺逆光检测效果 ● 宽压设计（DC8-48V ），可支持POE 供电，供电适应性强 ● 支持3路外接IO 指示灯，可实现一车位一灯 ● 支持选配Ibeaon 模块，可实现蓝牙室内导航 ●
网络手拉手设计，支持多台相机网络串联
●
采用高亮节能型LED 发光管，亮度高，功耗低，支持7色指示灯 ●
整机功耗小于8W ，绿色环保
产品尺寸图。
地贴+视频车位引导反向寻车系统报价单
备 注图片供电方式：电池供电(使用寿命>5年)供电电压：DC2~3.6V外壳材质：ABS工程塑料通讯方式：470MHz无线通讯测距误差：<2cm探测距离：0.1~0.6m工作电压：DC10~28V通讯方式：470MHz无线通讯颜色指示：红/绿可视距离：>30m外壳材质：ABS工程塑料电源供应：支持DC12V-DC36V宽幅电压供电通讯接口：2个 RJ45 10M / 100M自适应以太网口，1个RS485尺寸：Φ110 ×90mm双网口，支持12台级联，支持2车位识别电源供应：支持DC12V-DC36V宽幅电压供电通讯接口：2个 RJ45 10M / 100M自适应以太网口，1个RS485尺寸：Φ110 ×90mm双网口，支持12台级联，支持3车位识别工作电压：AC220V外形尺寸：320*260*90mm通讯方式：TCP/IP接口数量：8口容量：建议最大连接36个视频车位探测器探测器最大连接路数：3路工作电压：AC220V±10%显示系统：21.5液晶显示器功 耗：＜200W输入设备：触摸屏大致尺寸：500*250*1450mm相关配置：IntelD525双核1.8主频 内存：金士顿DFDDR3 2G 硬盘：32G触摸次数：6000万次以上机柜接口：RJ45网络接口工作电压：AC220V外形尺寸：320*260*90mm通讯方式：470MHz无线、CAN总线容量：最大60个工作电压：AC220V外形尺寸：320*260*90mm通讯方式：2路CAN容量：最大25（建议下级最大连接25个区域控制器）工作电压：AC220V外形尺寸：320*260*90mm通讯方式：CAN总线、TCP/IP容量：最大25个(建议下级最大连接25个节点控制器或者区域控制器)外形尺寸：710*187*45mm材质：铝型材+有机玻璃面板通讯方式：RS485通讯距离：≤300m显示颜色：绿色单个数字显示尺寸：>80*150mm灯珠类型：8段贴片式LED灯珠外形尺寸 1190*187*45mm材质：铝型材+有机玻璃面板通讯方式：RS485通讯距离：≤300m显示颜色：绿色单个数字显示尺寸：>80*150mm灯珠类型：8段贴片式LED灯珠外形尺寸：800 * 160 * 2200mm 材质：冷钢烤漆+钢化玻璃面板通讯方式：RS485通讯距离：≤300m显示数字高度：20cm防护等级：IP65工作温度：-20℃ ~ +65℃存储温度：-40℃ ~ +85℃反向寻车图纸建模费用。
CS-iTVP-05 无线车位智能监测终端 使用说明书
CS-iTVP-05 无线车位智能监测终端使用说明书（CS-iTVP-05-SS）(REV B)西安中星测控有限公司修订履历目录1.概述 (1)1.1产品简介 (1)1.2工作原理 (1)1.3产品分类 (1)1.4引用文件 (1)2.主要设计指标 (1)2.1.主要技术参数 (1)2.2.外形结构 (2)3.使用说明 (4)3.1SIM卡安装说明（仅用于NB-Iot传输方式） (4)3.2入网说明 (5)3.3磁场校准说明 (5)3.4通信协议 (6)4.安装说明 (7)4.1地表式车位终端的安装说明 (7)4.2 地埋式车位终端的安装说明 (9)5.选型指导 (10)6.安装及配置附件 (11)7.电池更换说明 (12)8.注意事项 (12)9.故障分析与排除 (13)10.声明 (13)无线车位智能监测终端使用说明书1.概述1.1产品简介CS-iTVP-05系列的无线车位智能监测终端，简称车位终端，采用各向异性磁阻传感器作为探测单元，2.注注图1 地表式车位终端安装外形图图2 地埋式车位终端安装外形图3.使用说明说明：LORAWAN传输方式，如果产品出厂带电池，不需要打开外壳。
3.1SIM卡安装说明（仅用于NB-Iot传输方式）3.1.1 地表式车位终端NB卡安装步骤打开后盖插入NB SIM卡电池上电盖上后盖拧紧后盖螺钉打开后盖插入NB SIM卡电池上电图3 地表式车位终端NB卡的安装步骤图特别注意事项：1）将SIM卡座沿OPEN方向打开，安装NB卡，然后沿LOCK方向锁紧SIM卡座（见图4）；2）连接电池的接插件，确保红黑线方向不能接反。
3）再用螺钉固定终端后盖，注意上紧螺钉，保证终端的密封性。
3.1.2 地埋式车位终端NB卡的安装步骤拧开上盖取出套筒护盖插入NB SIM卡电池上电安装套筒护盖旋紧上盖到主体拧开上盖上盖与主体分离取出套筒护盖插入NB SIM卡电池上电图4 地埋式车位终端NB卡的安装步骤图特别注意事项1）将SIM卡座沿OPEN方向打开，安装NB卡，然后沿LOCK方向锁紧SIM卡座；2）连上电池的接插件，确保红黑线方向不能接反。
锦睿智诚科技JRGSxxLi系列无线地磁车位检测器使用说明书
JRGSxxLi系列无线地磁车位检测器使用说明书（NB-IOT、LoRaWAN型）（V1.00）使用产品前请阅读使用说明书目录目录 (2)一、概述 (1)二、工作原理 (1)三、主要特点 (1)四、参数指标 (2)五、型号选择 (3)六、外形尺寸及电气连接方式 (3)七、注意事项 (3)八、其他声明 (3)免责声明 (3)版权说明 (4)保修条款 (4)九、联系我们 (4)一、概述JRGSxxLi系列无线地磁车位检测器是采用高分辨率的磁阻芯片，精确探测车辆对地球磁场扰动情况；为了消除地下管网等对地球磁场的影响，检测器增加了微波雷达识别，有效增加检测器的检测精准度。
该系列无线地磁车位检测器提供NB-IOT、LoRaWAN等通讯方式。
使用电池供电，具有安装方便、电池寿命长、检测准确率高，工作稳定等特点。
二、工作原理车位检测器安装在停车位中，以开孔地埋的方式安装，检测器实时检测地磁变化量，经过多次硬件滤波和数字滤波，经微处理器算法识别；同时，配合低功耗雷达技术，高效精准的检测车位车辆停靠情况。
检测器检测到车位变化情况，通过NB-IOT、LoRAWAN通信方式连接到监控中心。
检测器支持设置定时上报时间间隔。
在车位无变化情况下，设备以定时上报时间间隔发送上报信息。
在有车位状态变化时，设备发送上报信息。
上报信息包含车位状态、电池电量等信息。
三、主要特点1、环境适应性强：能够全天候持续正常工作设置方便、灵活。
2、模块化、结构化设计：可扩展性好、系统运行效率高。
3、使用寿命长：配置不同电池，可工作5年以上无需更换电池。
4、体积小：无线传输，安装、维护方便，对路面破坏较小。
5、灵敏度可调：对低速或静止车辆也有良好的检测效果，准确率高。
6、抗干扰好：抗振动、雷电和无线信号干扰，正确率和灵敏度高。
7、可承受超重车辆压力：路面变形和沉降不影响其正常工作安装、维护方便，对路面损坏小。
四、参数指标项目参数单位备注检测方式地磁+微波供电方式 3.6V锂亚电池平均待机电流<10µA环境温度-40~85℃检测高度5~80cm检测准确率>99%通信方式NB-IOT、LoRaWAN天线内置天线防护等级IP68产品尺寸102*97mm五、型号选择型号通信接口传感配置JRGSNBLi NB-IOT标配版JRGSLWLi LoRaWAN标配版六、外形尺寸及电气连接方式1、外形尺寸图：地磁尺寸（直径*高）：97*101mm七、注意事项1、收到产品后，请检查包装是否完好，并核对设备型号和规格是否与您选购的产品相符。
Netvox R719A 无线停车检测器说明书
Wireless Parking detection Wireless Sensor Network Based on LoRa Technology图一R719A外观图（以实物为准）Copyright©Netvox Technology Co.,Ltd.This document contains proprietary technical information which is the property of NETVOX Technology.It shall be maintained in strict confidence and shall not be disclosed to other parties,in whole or in part,without written permission of NETVOX Technology.The specifications are subject to change without prior notice.概述本设备为智能停车车辆检测，可用于检测停车场车辆有无状态,其采用SX1276无线通信模块，并把检测车辆状态信息加入网关中，同时把收集到的数据在网关中显示出来。
工作原理R719A采用地磁传感器和微雷达模块同时检测的方式。
当汽车置身于地磁传感器附近时，地磁传感器能测量出地磁强度的变化，从而对车辆的存在性进行判断,同时微雷达模块sensor用于感应是否有车停在上方。
主要特性●采用SX1276无线通信模块●磁铁靠近上壳开关机或者内部按键开关机●2节ER18505（3.6V/节）并联供电●采用地磁传感器和雷达传感器同时检测方式●防护等级IP67●相容LoRaWANTM Class A●採用跳頻擴頻技術●可通過第三方軟體平臺進行配置參數，讀取數據及通過SMS文本和電子郵件設置警報（可選擇）●可適用於第三方平臺：Actility/ThingPark,TTN,MyDevices/Cayenne●產品低功耗，支持更長的電池使用壽命長注*:電池壽命由感測器報告頻率和其他變數決定，請參考/electric/electric_calc.html在這個網站上，用戶可以找到不同配置的各種型號的電池壽命应用场景●智能停车检测外观尺寸图图二外观尺寸图外观尺寸：150*150*30mm。
磁阻型车辆检测器车位探测器使用说明书(中文版)
磁阻（地磁）型车辆检测器/车位探测器使用说明书（中文版）适用型号：YFC-CLJC-L/S一、概述本磁阻型车辆检测器，车位探测器模块属于磁阻型，就是利用高分辨率的磁阻传感器芯片，精确探测车辆对地球磁场的扰动情况，可分辨地球磁场0.02%的变化（80微高斯），消除了常规车辆检测器需要线圈这一难题,也突破了车辆检测器在智能交通中的瓶颈（即无法一体式结构）一个车辆检测器就实现了所有车辆检测功能。
具有如下优点：1、检测原理先进，属于新型车辆检测器，内置高精度传感器，高精度AD转换器，高速MCU。
2、灵敏度高，理论上探测半径达到0~4米。
3、不需要线圈，无需切割路面埋线圈，大大简化了安装和维护的工作量4、可在道路旁边安装，不破坏路面，也不影响交通，提高了适应型。
5、体积小，重量轻，一体式结构，一个设备就实现了车辆探测。
6、参数设置方便，通过串口通讯实现，可作为其它智能交通系统的前置端，交互数据方便。
7、便携式特质：也允许移动，可做某些便携式智能交通设备产品的部件使用。
8、提供磁场分量读取：对某些特殊用户及用途，可开放磁场分量值，相当于一个磁场探测仪，适合二次。
开发之需要，特别是科研院所，物探部门。
9、应用范围广：狭义应用可检测车辆，车位，移动铁型金属物体探测，便携式车辆流量计，物探应用等。
广义应用凡是大中型号铁磁性物质都能远距离检测10、环保、低碳，绿色：该检测器探测时不发射也不需要发射任何探源，如线圈的电磁波，车位探测器的超声波，对环境，对车辆无电磁干扰，对人身也无任何伤害。
而且功耗极低，工作电压5V，电流40毫安，不到200毫瓦功率。
11、电源适应范围广：市电，电瓶，锂电池，太阳能电池，甚至干电池。
二、产品应用范围智能交通车辆探测车位探测移动铁磁金属物体探测便携式车辆流量计、无线车辆探测二次开发等环境反侵入式探测电子警察卡口监控三、技术参数适用车速范围：5公里/小时~120公里小时。
车辆检出率：>95%反应时间：最快20毫秒，20毫秒~1秒（可设置）恢复时间：20毫秒~500秒（可设置），如需其它更长时间订货需说明。
3车位视频车位探测器产品说明
3车位视频探测器产品说明视频车位探测器可管理1-3个车位，主要应用在视频车位引导反向寻车系统中，安装在车位前方，有车停入后，会拍照生成图片，作为判断改车位是否有车以及有车的车牌号的重要手段。
该图片也是反向寻车过程中的重要依据。
1.产品背景在商场、购物中心等大型停车场内，车主无法快速找到空车位并且车主在返回停车场时往往由于停车场空间大，环境及标志物类似、方向不易辨别等原因，容易在停车场内迷失方向，寻找不到自己的车辆。
为了解决此问题，深圳市万泊科技XXX吸取国外先进技术，结合国内实际情况，研制开发了视频车位探测器，并和其他产品共同组成了一套停车场车位引导-找车系统。
该系统还结合了车位引导与寻车为一体，自动引导车辆快速进入空车位，降低管理人员成本，消除寻找车位的烦恼，提高顾客对停车场乃至其所属物业公司的满意度；加快停车场的车辆周转，提高停车场的使用率和经济效益；提升停车场管理水平，提高停车场所属公司的对外形象。
通过使用本系统，可以提升整个停车场的智能化和信息化程度，将原来需要人工处理的问题交由智能设备处理，既节省了大量的人工成本，又保证了各种数据的及时、准确、有效。
车主可以通过各类引导设备快速、自如的找车位、取车，节省大量时间，使停车场形象更加完美，给车主带来尊贵的体验。
视频车位探测器作为视频车位引导反向寻车系统的核心组成部分，本文主要针对视频探测器做主要说明。
2.产品研发过程视频车位探测器是深圳市万泊科技XXX为了适应时代的需求，结合当前实际情况，引入了国外先进技术，自主研发、生产的产品。
从2014年开始，公司就已经开始了视频探测器的研发工作，同时在2015年试生产了一代视频探测器，该探测器使用了复核总线的方式，一根网线就解决实现信号以及供电的问题，现场布线非常简单，但是在测试过程中，我们的研发团队发现了这种方式对信号的传输有一定影响，不够稳定，且探测器的安装方式还可以进行改进，故我们又进行了新一轮的改进工作。
超声波车位检测说明
超声波车位检测说明四、车位探测器4.1 探测器简介4.1.1 什么是探测器探测器是智能车位诱导系统中的重要组成部分，它可以实时采集车位信息，控制车位灯显示，同时把车位信息及时通过485网络传送给节点控制器。
4.1.2 探测器外观介绍在此仅对探测器外观进行简单介绍，对于探测器的具体功能将在以后的章节详细介绍。
探测器由探测器主体和探测器卡座组成，探测器主体上的主要器件包含超声波探头，车位灯连接线，电源、485网络连接线（图4-1-1），探测距离设置跳线，485通讯指示灯，车位信息指示灯（图4-1-2）。
图4-1-1 探测器正视图图4-1-2车位指示灯4.1.3 探测器的物理参数探测器正常工作下的物理参数（表4-1-1）。
表4-1-1探测器正常工作时的物理参数4.1.4 探测器的线路连接从下图4-1-3可以知道探测器有一条七芯线，1.DC12-24V电源正极 2. 探测器的485A3. 探测器的485B4. DC12-24V电源负极5. 车位状态指示灯红灯控制的+5V6. 车位状态指示灯绿灯控制的+5V7.DC12-24V电源负极GND。
图4-1-3 探测器线的连接4.1.5探测器网络线接线方式说明(ZJ-03)转接板ZJ-03的各端口线序：总线（网络线）从J3口进J4口出，或者从J4口进J3口出都可以。
总线连接方式（每段网络线长5米的情况下，最大可接45个探测器正常工作）。
车位状态指示灯通过4芯电话线连接到转接板的RJ11座上。
1、网络线采用：超五类网络线0.50mm纯铜RJ45水晶头的压线顺序为：标准568B ：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕2、电话线采用：4芯电话线RJ11水晶头的压线顺序为：4.2 探测器测距设置与地址设置为了让探测器能正常工作，在安装前需根据安装高度设置好探测距离，同时设置好探测器的地址。
4.2.1 探测器的测距设置本探测器的测距方式为测车方式。
即当探测器探测到的距离小于测距设置的距离时，车位信息指示灯亮，车位灯亮红灯。
视频车辆检测器(VDS2000)用户指南
1
视频车辆检测器（VDS2000）用户指南
一 手册简介
1.1 手册说明
本文件为视频车辆检测器（VDS2000）的用户指南手册，该系统由中控信息公司研制并提供。 文件用意： � 使用户对视频车辆检测器内的软、硬件结构有全面的了解， � 使用户了解所提供的软件工具，帮助他们使用视频车辆检测器。
视频车辆检测器 (VDS2000)
用户指南
--版本 1.1
浙江浙大中控信息技术有限公司
视频车辆检测器（VDS2000）用户指南
目ቤተ መጻሕፍቲ ባይዱ
录
一 手册简介...................................................................................................................................................... 2 1.1 手册说明............................................................................................................................................2 1.2 技术支持............................................................................................................................................2 1.3 版本表......................................................................
宇视科技全视频智慧停车场方案
全视频智慧停车场技术方案目录第一章全视频停车场系统背景 (3)第二章系统总体设计原则与依据规范 (5)总体设计原则 (5)系统工作方式 (7)车位引导使用流程 (8)取车查询使用流程 (8)第三章停车场管理平台功能 (13)停车场配置管理 (13)停车场管理 (15)报警查询 (17)停车查询 (19)第四章门岗客户端功能 (21)进口控制 (21)出口收费 (22)预付处理 (24)车辆管理 (26)园区车辆 (27)收费记录 (27)系统配置 (28)第五章系统硬件组成 (31)第六章系统功能和优势 (39)第七章浙江宇视科技有限公司简介 (46)第一章全视频停车场系统背景随着城市汽车保有量的迅速增加，城市汽车和停车位之间的矛盾也日益突出。
在寸土寸金的城市，地下停车场和地面多层停车场等占地少，容量大的场内停车设施越来越多的成为缓解城市停车压力的主要手段。
然而，目前国内大部分的场内停车场内部还处于原始的人工管理阶段，无论对需要停车的车主还是对停车场的运营者都造成了极大地困扰。
●普通的停车场管理系统采用RFID卡的技术，车辆驶入时发放停车卡，驶出是回收停车卡。
车辆驶入时普通的刷卡收费过车速度缓慢、驾驶员需要开窗取卡，即不方便又不安全；车辆进入停车场后，无停车诱导系统，不能迅速找到空车位，车主消耗很多的时间来找车位。
停车场无法给出车位的数量，误导车主停车或者排队等待停车，造成停车场内部吞吐效率低下。
●基于传感器的普通车位诱导系统，一种是在每个车位下方安装地感线圈，此类停车诱导系统一般不与建筑一起施工，需要对地面进行施工改造，施工量大、费用高。
另外一种是在每个车位上安装超声波传感器，由于每个传感器仅仅能够监测一个车位的变化，导致设备数量多，施工量大。
●普通的停车场管理系统仅仅实现了对车位的信息管理，不能实现对车辆管理。
不能实现寻车功能。
即，车主在返回停车场时往往由于停车场空间大，环境及标志物类似、方向不易辨别等原因，容易在停车场内迷失方向，寻找不到自己的车辆。
视频车位引导探测器[实用新型专利]
![视频车位引导探测器[实用新型专利]](https://img.taocdn.com/s3/m/793d12f110a6f524cdbf85c5.png)
专利名称：视频车位引导探测器专利类型：实用新型专利
发明人：陈永涛
申请号：CN201821696155.3申请日：20181019
公开号：CN209025529U
公开日：
20190625
专利内容由知识产权出版社提供
摘要：本实用新型涉及车位探测器技术领域，且公开了视频车位引导探测器，包括探测器，所述探测器顶部的左侧固定安装有防护罩，防护罩的内部固定安装有马达，马达的输出轴固定连接有转轴，转轴的外表面固定套接有位于探测器内部的下扇叶，转轴的外表面固定套接有位于下扇叶上方的母齿轮，母齿轮的左端啮合连接有子齿轮。
该视频车位引导探测器，通过马达带动转轴转动，利用转轴和下扇叶的相互配合带动下扇叶转动，利用转轴和母齿轮的配合带动子齿轮转动，利用子齿轮和横杆的配合带动左扇叶转动，利用左扇叶和下扇叶的转动将探测器内部的雾气散发出去，避免雾气影响该视频车位引导探测器的使用，提高了该视频车位引导探测器的使用寿命。
申请人：广州东博智能科技有限公司
地址：510000 广东省广州市天河区吉山新路街8号3栋二楼F4
国籍：CN
代理机构：北京贵都专利代理事务所(普通合伙)
代理人：李新锋
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3车位视频探测器产品说明
视频车位探测器可管理1-3个车位,主要应用在视频车位引导反向寻车系统中,安装在车位前方,有车停入后,会拍照生成图片,作为判断改车位就是否有车以及有车的车牌号的重要手段。
该图片也就是反向寻车过程中的重要依据。
1.产品背景
在商场、购物中心等大型停车场内,车主无法快速找到空车位并且车主在返回停车场时往往由于停车场空间大,环境及标志物类似、方向不易辨别等原因,容易在停车场内迷失方向,寻找不到自己的车辆。
为了解决此问题,深圳市万泊科技有限公司吸取国外先进技术,结合国内实际情况,研制开发了视频车位探测器,并与其她产品共同组成了一套停车场车位引导-找车系统。
该系统还结合了车位引导与寻车为一体,自动引导车辆快速进入空车位,降低管理人员成本,消除寻找车位的烦恼,提高顾客对停车场乃至其所属物业公司的满意度;加快停车场的车辆周转,提高停车场的使用率与经济效益;提升停车场管理水平,提高停车场所属公司的对外形象。
通过使用本系统,可以提升整个停车场的智能化与信息化程度,将原来需要人工处理的问题交由智能设备处理,既节省了大量的人工成本,又保证了各种数据的及时、准确、有效。
车主可以通过各类引导设备快速、自如的找车位、取车,节省大量时间,使停车场形象更加完美,给车主带来尊贵的体验。
视频车位探测器作为视频车位引导反向寻车系统的核心组成部分,本文主要针对视频探测器做主要说明。
2.产品研发过程
视频车位探测器就是深圳市万泊科技有限公司为了适应时代的需求,结合当前实际情况,引入了国外先进技术,自主研发、生产的产品。
从2014年开始,公司就已经开始了视频探测器的研发工作,同时在2015年试生产了一代视频探测器,该探测器使用了复核总线的方式,一根网线就解决实现信号以及供电的问题,现场布线非常简单,但就是在测试过程中,我们的研发团队发现了这种方式对信号的传输有一定影响,不够稳定,且探测器的安装方式还可以进行改进,故我们又进行了新一轮的改进工作。
经过多次的测试,不断的优化,终于在2017年研发出了视频2代产品,该视频车位探测器使用网线传输信号,再使用双绞线单独供电,将通讯供电分开,避免了干扰,使得传输更加稳定。
在安装上,原来就是使用螺丝固定,现在就是直接开一个大孔,使用探测器自备零件就可以固定,安装简单。
同时,该视频车位探测器还支持1-3车位识别,即三个相邻的车位,可以只安装一个视频车位探测器,大大节约了成本。
3.产品说明
视频探测器就是车位引导系统中的重要组成部分,它将探测器与指示灯集成一体化,安装在车位的正前方。
当车辆停在车位上后,视频探测器会对改区域进行拍照,探测器内部含有嵌入式软件,包含进准的车牌识别算法与车头识别算法,它们根据拍摄到的图片进行识别,处理,生成一个图片的文件名,包含车牌号、时间、就是否有车等信息,同时将该信息通过TCP/IP上传至服务器,并控制指示灯做相应的状态显示。
一个视频车位探测器由探测器主体与指示灯组成,探测器主体为摄像头,获取车位图像信息;而集
成一体化的指示灯则根据探测器的指令显示出不同的状态颜色。
相机内置4色指示灯,红、绿、蓝、白。
默认显示颜色设置为,红:已占用车位;绿:空车位。
3 产品特点
1)车位探测器与指示灯集成一体化,安装在车位的正前方,双网口,采用手拉手的施工连线方式,支持网络级联,级联设备最大有效支持12,每个区域控制器可支持3路探测器级联。
2)RJ45接口设计,标准网线连接,施工更简便,有效的缩减施工周期,大大降低每个车位材料成本以及人工成本;
3)直接安装在车位正前方的桥架上,有效避免立柱遮挡,安装效果更为整齐美观;
4)视频车位探测器摄像头更就是具有汽车级要求,良好的低工作电压,低功耗设计,分时摄像机制,极大的降低了摄像头工作时的温度,有效的提高了工作寿命。
5)采用工业化设计,最大程度上满足各种施工环境,安装调试方便;
6)产品集成,最新车位视频检测算法,车牌识别算法,优化降噪算法,支持多车位同时识别。
7)支持1-3车位识别,即不同参数的探测器,可以支持管理1个车位、2个相邻车位、3个相邻车位。
4 相关技术参数
光圈:固定光圈
焦距:4mm定焦镜头;2、8mm定焦镜头
水平视场角:4mm水平视场角73°;2、8mm水平视场角86°
垂直俯仰角:4mm垂直俯仰角54、4°;2、8mm垂直俯仰角65、3°
快门:支持1/(25～10000s),支持自动曝光
传感器类型:1/2、9CMOS
主处理器:HI3516D
最低光照: 0、1lux
宽动态:数字宽动态
数字降噪:3D数字降噪
视频压缩标准:H264/MJPEG
压缩输出码率: 2Kbps～4Mbps
最大图像尺寸:1920×1080
最小图像尺寸:352×288
帧率:1～30帧
通讯接口:2个RJ485 100M自适应以太网口,支持手拉手网络接线模式
485接口:1路RS485,可外接LED屏显示接口
图像设置:亮度,对比度,饱与度,清晰度,色调,曝光时间
强光抑制:支持
低照度:支持
车位检测:实时车位检测算法,准确率99、9%
识别时间: ≤200ms
指示灯功能:亮红灯,亮蓝灯,亮绿灯,亮白灯功能
车位状态:空状态》满状态最快支持1s切换
满状态》空状态最快支持3s切换
车牌识别算法:包括汉字,字母,数字,颜色等,综合准确率大于99%
识别牌照种类:民用车牌(除5小车辆),警用车辆,12式新军用车牌,07式武警车牌。
车牌颜色:
黑,白,蓝,黄,绿。
智能报警:支持占线报警,预留车位报警
系统功能:支持远程升级,截图等
监控数量:支持1～3车位/台,同时监控
工作温湿度:-20℃到50℃,湿度小于95%(无凝结) 电源供应:DC24V-1A电源供电
功率:最大5W
尺寸:110mm*90mm
重量:约450g
外形尺寸
5 产品安装接线示意图
3车位视频探测器安装示意图
1、2视频车位探测器安装示意图
视频车位探测器安装示意图
6、产品意义
该产品的出现,就是车位引导行业的重大进步,原有的反向寻车需要刷卡,使用了视频探测器,结合相应的产品及软件,我们就可以实现智能的反向寻车,车主只需要在查询机上直接输入车辆的相关信息即可。
未来,车位引导行业将不断智能化,我们深圳市万泊科技有限公司也将及时适应当前需求,不断吸取先进技术,将产品继续改善,为整个停车诱导行业奉献微薄之力。
