建筑专业施工图自校及拍图要点
091130各专业图纸自查要点
各专业施工图纸自查要点二00九年十一月校 审 检 查 内 容1、工程号、工程名称、面积、投资与有关文件是否一致？超投资，超面积是否有符合要求的的追补手续。
2、图名与每张建施图图签上所列图名是否一致3、采用标准图所列内容有无遗漏。
4、所注标准图集号与图纸所注是否一致。
目录5、采用其它成图内容有无遗漏 1、表中所列房间或空间（如走道）有无遗漏。
2、每个房间的楼面、地面、墙面、顶棚、踢脚、墙裙等所采用的装修做法是否合理。
并符合功能使用要求。
3、表中所注各种做法的编号是否与材料做法表或设计图纸上所注相符。
4、特殊做法或新材料新做法的用料、配比、工序、厚度等是否恰当、合理。
5、需待以后看样确定的材料和颜色是否已经注明。
房间做法表6、各房间楼面做法高度是否一致。
1、门窗类别、设计编号、洞口尺寸是否与设计图纸一致。
2、门窗数量是否准确无误（分层数量与总数量）。
3、采用标准图集号、门窗代号或详见设计图号是否准确。
4、特种门窗、防火门等级是否加注明确。
门窗5、采用门窗是否合理、标准是否恰当。
1、复杂工程轴线网的编制原则介绍。
2、复杂地形，尤其是有改造地形地貌情况的设计原则与要求介绍。
3、贵重材料、构造做法的要求与介绍。
说明 4、新材料、新产品的采用性能与做法介绍。
1、在城市的位置示意图是否已绘出。
2、红线范围是否明确。
3、折除现状、占用农田是否注明依据。
4、建筑与相邻基地边界线之间留出的空地或通路是否符合建筑防火、消防、日照、卫生等要求。
5、单项工程的定位、室内室外的设计标高（相对标高及绝对标高）是否正确。
6、竖向设计是否合理。
7、绿地面积和停车场面积地否符合规划规定、防火要求、其位置与尺度是否正确。
8、指北针方向是否正确。
9、是否有不允许突入道路红线的建筑突出物。
总平面10、是否有高压走廊通过。
校 审 检 查 内 容初设校审1、作用功能是否合理。
*2、纵横柱网、承重墙的轴线号是否按制图标准绘制齐全、准确。
建筑专业施工图自校及拍图要点
建筑专业施工图自校及拍图要点9.1 建筑与结构9.1.1图纸标识核对项目名称、项目编号、子项名称、子项编号是否一致；9.1.2 说明：核对项目概况、建筑高度、室外标高、室内正负零标高、抗震设防烈度、墙体材料等是否一致；9.1.3 平面图：A. 结构基础图⑴平面内容是否一致，轴网及轴网编号是否一致；⑵基础平面尺寸，地下室墙体、柱平面尺寸及定位是否一致；⑶电梯基坑、集水坑的平面位置、坑底标高是否一致；⑷有地下室——结构底板板面标高（绝对标高）与建筑标高以及建筑总说明注明的地下室建筑面层厚度是否一致；⑸无地下室——结构基础梁梁顶标高（绝对标高）与建筑正负零标高以及建筑总说明注明的地面建筑面层厚度是否一致，底层地面或基础平面的基础梁、拉梁、承台等是否对设备管沟及雨污水管等有影响，是否已考虑避让；B. 结构柱、剪力墙平面图⑴平面内容是否一致，轴网及轴网编号是否一致，各层平面标高是否一致；⑵墙、柱平面尺寸及定位是否一致，剪力墙与梁的偏心是否与建筑吻合；⑶建筑、结构图纸地下室外墙是否反映预留洞口或预埋穿管的位置、大小、标高？是否一致？⑷地上剪力墙留洞尺寸及标高是否一致，是否满足建筑（吊顶）要求⑸建筑、结构图纸是否已反映风机房墙体及风井留洞？C. 结构各层梁板图⑴平面内容是否一致，轴网及轴网编号是否一致，各层平面标高是否一致；⑵结构降板高度与建筑总说明注明的楼屋面板建筑面层厚度是否一致？建筑图特别注明的结构标高是否与相应结构图一致？⑶核对建筑及设备留洞（电梯井道、楼梯间净宽、风井、设备留洞、设备吊装孔）是否考虑结构梁宽，特别是结构转换处要考虑结构梁的宽度变化、剪力墙收分处考虑剪力墙的厚度变化；⑷结构梁布置是否满足建筑使用功能需要及空间美观和风水需求？（如住宅户内客厅及餐厅上方梁位置是否合理，次梁是否裸露在走道上方）⑸全面复核梁下净高（尤其是最大梁高处）是否满足设备安装后的各建筑空间最小净高要求（注意结构降板、坡道入口处等）。
2014-11-27建筑施工图设计自校对注意事项[教学]-PPT精品文档
![2014-11-27建筑施工图设计自校对注意事项[教学]-PPT精品文档](https://img.taocdn.com/s3/m/a49fe894f121dd36a32d82e3.png)
§四、平面图 §1、图签内容是否正确。
§2、图纸名称与图签栏内容是否一致。
§3、首层平面是否有指北针，指北针所示是
否正确。
§4、建筑最终版资料是否提各专业，涉及外
轮廓的修改是否提总图。
§10、房间名称是否齐全、准确。
§11、房间采光面积是否满足规范要求。 §12、前室、卧室、客厅、卫生间、厨房面积
§5、工程设计范围： § a，工程设计范围是否和图纸相符且合理？ § b，需要由各专业公司出图内容是否准确？ §6、总图及设计标高： § a，高程系统的描述是否正确？正负零相当
于绝对高程是否与总图一致？ §7、墙体及混凝土工程： § a，墙体材料是否和平面说明文字一致？ § b，所选用墙体材料是否适用地下室（防潮 ）？ §8、无障碍设计：
面相符。
§7、可见立面上的门窗、装修、予留洞等是
否与平、立面相符。
§8、低窗台(公建H800 以下、住宅H900 以
下、凸窗)是否设置安全护栏、安全玻璃。
§12、室外地面标高、一层地面标高、各层
楼面及地下各层标高、吊顶标高、楼梯平 台标高、屋架底标高、挑檐标高、女儿墙 顶标高、屋面标高、烟囱顶标高、水箱间 顶标高、平台标高等是否齐全准确，并与 结构、设备工种有关图纸核对。
施工图自校常见问题汇总
§一、图纸目录 § 1、工程名称、项目名称、工程编号、图号
、图纸名称与设计图纸是否相符？ § 2、本工程图纸、通用图、标准图的编排及 选用是否正确？ §二.建筑设计说明 §1、设计依据一栏： § a、所选用规范是否适用本项目？ § b、适用规范是否是最新版本？ § c、主要规范是否罗列齐全？ §2、工程概况： § a、建设单位、工程名称、工程地点是否正
是否满足规范要求。
建筑专业施工图自审校对内容要点
建筑专业施工图自审校对内容要点一、前言在建筑专业施工图的制作过程中，自审校对是非常重要的一个环节。
自审校对能够发现和解决施工图中存在的问题，保证施工图质量，避免误解和漏洞，减少返工的风险。
因此，本文将探讨建筑专业施工图自审校对的内容要点，希望能对大家有所帮助。
二、施工图自审校对的内容要点1. 布局和尺寸施工图的布局和尺寸是其最基本的设计要素之一。
在自审校对中需要仔细检查布局和尺寸是否符合设计要求，并确保尺寸的准确性和一致性。
同时，要注意施工图的比例尺是否正确，是否满足施工项目的实际需要。
2. 结构和材料在施工图中，结构和材料的设计也是非常重要的一个环节。
在自审校对过程中需要注意结构和材料是否符合设计要求，是否符合标准规范，是否合理可行。
同时，还需要注意材料的数量和规格是否正确，以确保施工图中的结构和材料能够达到预期的效果。
3. 安全和环境保护施工过程中的安全和环境保护是非常重要的，因此在自审校对中需要注意施工图中是否考虑到了工人和环境的安全问题。
在校对过程中，需要检查施工图中的安全措施是否完整、合理、有效，并保证环境保护的措施符合当地的法律法规和标准要求。
4. 设备和设施在施工过程中，需要经常使用各种设备和设施，因此在施工图的自审校对过程中，需要仔细检查设计是否符合施工项目的实际需求，设备和设施的数量和规格是否合理，能否顺利完成施工任务。
同时，还需要注意设备和设施的位置和使用方式是否合理，是否符合现场实际情况。
5. 施工工艺和工序施工过程是非常复杂的，需要按照一定的工艺和工序来进行施工。
因此，在自审校对过程中需要仔细检查施工图中的施工工艺和工序是否合理、可行、有效。
同时，还需要注意工序之间的衔接和协调，确保施工过程的顺利进行。
6. 图样清晰最后，在施工图的自审校对过程中，需要检查图样的清晰度是否足够，是否能够清晰地表达出设计意图。
如果图样不清晰，将会给施工过程带来很大的困难和风险。
因此，清晰度问题需要在自审校对中重点关注。
设计图纸自校要点
西南广厦建筑专业工程项目设计自校要点(征求意见稿)设计图纸自校要点■总则1.1 图纸表达相关规范标准1）、《房屋建筑制图统一标准》（GB/T50001-2010）2）、《总图制图标准》（GB/T50103-2010）3）、《建筑制图标准》（GB/T50104-2010）4）、成都市规划管理技术规定（2014）之附录五、附录六5）、建设工程设计文件编制深度规定6）、建筑工程设计方案电子图形数据标准7）、国标图集《民用建筑工程建筑施工图设计深度图样》8）、国标图集《民用建筑工程建筑初步设计图设计深度图样》1.2本要点主要针对施工图阶段设计作业编制，方案报建及初步设计可做参考■自校要点一、通用类1.1 图面表达1）、设计内容完整无遗漏，表达清晰，重点突出，无需多余信息2）、使用“中建设计集团专版天正建筑”CAD软件，插入正确的图框。
图框图签比例是否正确，建筑首页需要有会签栏3）、工程项目名称、子项名称、设计号是否完整、正确4）、图纸名称与图上的名称是否一致5）、检查签字栏中人员名字是否正确6）、线型是否正确（对照制图标准：用地红线，建筑轮廓线，地下室轮廓线，墙线，剖切线，投影线，轴线等）7）、图纸名称字体采用华文仿宋。
根据图幅大写，同一项目统一字高，字高可采用7,10。
8）、正式硫酸纸出图时，应检查每张输出的图纸图面是否有打印错误，如关闭了某些图层，打印缺墨等。
1.2 常见问题及数据1）、平面图、立面图、剖面图图纸绘制比例通常为1:100，大样图通常为1:50，节点详图根据具体情况确定合适的绘制比例，通常墙身节点的绘制比例为1:20。
当因特殊原因需要使用特殊的绘制比例时，应与专业负责人及设计负责人及时沟通确定二、总平面图2.1 图面表达（制图格式）1）、应有指北针或风玫瑰，指北针直径24mm2）、应有项目区域位置图3）、图名及比例（参考住宅报建总图样图）4）、参考线型宽度B(0.7-1) 粗线表达建筑底层轮廓线粗双点长画线用地红线0.7b 中粗线建筑外轮廓线中粗虚线地下轮廓线0.5b 中线分面轮廓线0.25b 细线原有建筑道路尺寸线0.15b 最细线图案填充线树木，铺地5）、尺寸标注注释等字体大小：数字不小于2.5mm 文字不小于3.5mm6）、建筑名称高度等字体及大小应用宋体或黑体不小于5mm7）、技术经济指标表（按照当地城市规划管理条例编写，指标表中的数据应对应有原始数据计算的EXCEL表格供校对审核）8）、说明及附注（参考住宅报建总图样图）9）、图注信息的各种文字尺寸不应重叠10）、因各类需明确的规划设施在空间叠加，导致在总平面图中采用填充图案表达可能影响图纸清晰度时，可在总平面图中另绘制小比例的说明性图文2.2 图纸深度及信息1）、应有原始地形信息，注意线型及灰度设置2）、边界关系：应表达用地周边规划道路红线、中线、道路宽度、道路名称；用地红线及坐标；规划绿带绿地；相邻现状建筑高度、层数、性质、拟拆除的现状建筑、相邻单位名称3）、建筑基本情况：建筑物定位坐标（一般以轴线交点坐标定位，特殊情况下也可以外轮廓退距定位）；建筑定位轴线尺寸及外廓尺寸（外廓尺寸应计算到建筑完成面）；地下室范围线及尺寸；建筑高度；三个标高（室外地坪标高、建筑正负零标高、建（构）筑物最高点标高）；建筑层数及功能分层；跃层范围；架空层位置、范围、功能；公寓的位置、层数、范围4）、退距关系：建筑间距；建筑后退道路红线、用地红线及各种保护线及至相邻现状建筑的距离；（核对各种间距是否满足当地规划管理条例规定及消防规定）5）、配套附属设施：标注机动车出入口、非机动车出入口、人行出入口位置及开口宽度，地面停车方式及编号；物管用房、垃圾房、门卫室、大门、地下蓄水池等配套设施的位置、范围、面积。

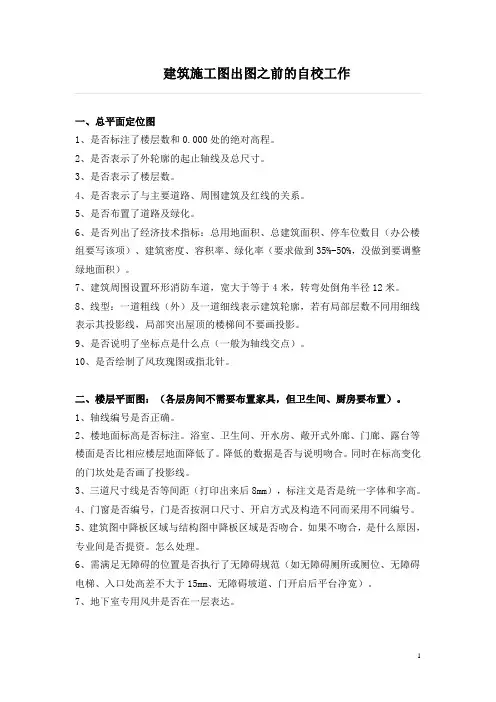

建筑施工图出图之前的自校工作
建筑施工图出图之前的自校工作一、总平面定位图1、是否标注了楼层数和0.000处的绝对高程。
2、是否表示了外轮廓的起止轴线及总尺寸。
3、是否表示了楼层数。
4、是否表示了与主要道路、周围建筑及红线的关系。
5、是否布置了道路及绿化。
6、是否列出了经济技术指标：总用地面积、总建筑面积、停车位数目（办公楼组要写该项）、建筑密度、容积率、绿化率（要求做到35%-50%，没做到要调整绿地面积）。
7、建筑周围设置环形消防车道，宽大于等于4米，转弯处倒角半径12米。
8、线型：一道粗线（外）及一道细线表示建筑轮廓，若有局部层数不同用细线表示其投影线，局部突出屋顶的楼梯间不要画投影。
9、是否说明了坐标点是什么点（一般为轴线交点）。
10、是否绘制了风玫瑰图或指北针。
二、楼层平面图：（各层房间不需要布置家具，但卫生间、厨房要布置）。
1、轴线编号是否正确。
2、楼地面标高是否标注。
浴室、卫生间、开水房、敞开式外廊、门廊、露台等楼面是否比相应楼层地面降低了。
降低的数据是否与说明吻合。
同时在标高变化的门坎处是否画了投影线。
3、三道尺寸线是否等间距（打印出来后8mm），标注文是否是统一字体和字高。
4、门窗是否编号，门是否按洞口尺寸、开启方式及构造不同而采用不同编号。
5、建筑图中降板区域与结构图中降板区域是否吻合。
如果不吻合，是什么原因，专业间是否提资。
怎么处理。
6、需满足无障碍的位置是否执行了无障碍规范（如无障碍厕所或厕位、无障碍电梯、入口处高差不大于15mm、无障碍坡道、门开启后平台净宽）。
7、地下室专用风井是否在一层表达。
8、一层平面图上是否有指北针。
一层平面图上是否有散水和室外地坪标高。
出入口处是否设置台阶或坡道。
剖切符是否表达正确的剖示位置和剖示方向，请与剖面图仔细对照投影。
9、房间名称是否漏标。
标注文字是否是同一字体和字高。
10、卫生间等有水房间的地面是否有地漏、地面坡向。
公共建筑卫生间的卫生设备是否满足使用人数的要求。
施工方案图片怎么拍才好看
施工方案图片怎么拍才好看在施工过程中，拍摄好看的施工方案图片对于项目的宣传和记录非常重要。
通过合理的构图和角度选择，可以展示出项目的美观和建筑特色，提升宣传效果。
本文将介绍一些拍摄施工方案图片的技巧和注意事项，帮助你拍摄出更好看的施工方案图片。
1. 角度选择选择合适的角度是拍摄好看施工方案图片的关键之一。
一般来说，从俯视角度拍摄可以展示出整个施工场地的规模和布局，可以突出施工进展的情况。
从地面或低角度拍摄，可以突出建筑物的威严和特色，给人一种强烈的冲击感。
此外，还可以尝试使用斜角度或其他创意角度来拍摄，以展示项目的独特之处。
2. 构图技巧构图是摄影中非常重要的一项技巧，也是拍摄好看施工方案图片的关键之一。
以下是一些构图技巧供参考：2.1 三分法将画面分为九等分，通过将主体放置在这九个区域中的一个或多个，可以增强图片的平衡感和吸引力。
采用三分法构图，可以让画面更有层次感和美感。
2.2 前景和背景合理运用前景和背景可以增强画面的层次感。
通过在前景增加一些元素，比如树木、人物等，可以使画面更加生动有趣。
同时，背景的选择也非常重要，要避免杂乱的背景干扰主体的展示。
2.3 对称和不对称对称构图可以给人以整齐和稳定感，适用于建筑物等规则结构的拍摄。
而不对称构图则可以给人以独特和创新感，适用于展示项目设计的特色之处。
3. 光线和色彩光线和色彩的运用对于拍摄好看施工方案图片至关重要。
以下是一些注意事项：3.1 自然光光线是摄影中最重要的元素之一，可以创造出丰富的色彩和质感。
拍摄施工方案图片时，尽量选择在天气晴好的日子，利用自然光进行拍摄。
早上和傍晚的光线较柔和，适合拍摄建筑物的外观。
正午时光的阳光较为强烈，适合拍摄室内施工细节或特定的光影效果。
3.2 色彩搭配在拍摄施工方案图片时，色彩的配合非常重要。
要注意建筑物的颜色和周围环境的搭配，尽量选择有对比度的颜色组合，以突出主体或项目的特色。
此外，也可以运用后期调色的技巧，进行适当的色彩调整和增强。
建筑专业施工图校对要点(自我校对稿)
建筑专业施工图校对内容要点施工图自审、校对解决以下四方面问题:①错——数据、尺寸、计算②漏——深度、尺寸③碰——专业配合、互提资料④缺——图纸深度核对内容包括以下几方面:①核对计算书;②核对数据:平面尺寸、垂直尺寸、标高;③核对设计深度;④核对工种配合及管线综合;⑤核对是否符合设计依据;执行标准:《建筑工程设计文件编制深度规定》2008年版(建设部编制) 《民用建筑工程建筑施工图设计深度图样》国标09J801 《建筑制图标准》GB/T50104-2010《房屋建筑制图统一标准》GB/T50001-2010详细内容如下:一、封面□封面的工程名称、楼号是否正确。
□总建筑面积、子项建筑面积是否正确;子项建筑面积和防火专篇、节能专篇、设计总说明是否一致。
□工程设计级别分类是否正确。
(见《民用建筑工程设计等级分类表》)二、目录□工号、分号和封面是否一致。
□工程名称、工程项目与封面是否一致,是否正确。
□图纸名称和图纸是否一致。
三、总平面图□指北针。
□施工图设计范围是否正确。
□指标。
□消防车道的设计。
□说明文字。
□无障碍的说明。
□小区道路和城市道路相接。
□道路高程和建筑高程设计是否合理。
□现状、拟建、在建项目的图例。
□车位不能影响消防车停靠。
□建筑间距的标注是否准确。
□建筑物长宽尺寸与平面图是否一致。
四、施工图设计说明□设计依据一栏:11,所选用规范是否适用本项目;2,适用规范是否是最新版本;3,主要规范是否罗列齐全。
□工程概况:1,建设单位、工程名称、工程地点是否正确; 2,地上地下耐火等级是否正确;3,屋面、地下室的防水等级是否合理、正确; 4,抗震设防烈度是否符合建设地;5,主要的结构形式是否和结构图纸相符。
□工程设计范围:1,工程设计范围是否和图纸相符且合理;2,需要由各专业公司出图内容是否准确。
□总图及设计标高:1,高程系统的描述是否正确,正负零相当于绝对高程是否与总图一致;2,正负零相当于绝对高程值应加说明:正负零相当于绝对高程值暂定为×××,由建设单位、规划部门、设计单位依据现场情况进行调整。
工程施工总结怎么拍照好看
工程施工总结怎么拍照好看在工程施工过程中，拍照是一个非常重要的环节，它不仅可以记录工程的整个过程，还能提供宝贵的参考资料。
然而，很多人在拍照时常常会遇到一些问题，比如照片拍得不好看、拍摄角度不佳等等。
为了帮助大家更好地拍照，我整理了一些拍照技巧，希望能对大家有所帮助。
1. 视角选择在拍摄工程施工过程中，选择合适的视角是非常重要的。
一般来说，应该选择离景物较远一些的位置，以便能够将整个景物都拍摄进去。
此外，还要注意景物的高度和角度，不要将景物拍成歪斜的样子。
2. 光线利用光线是拍照的关键。
在拍摄工程施工过程中，要充分利用光线，尤其是阳光，使得照片更加明亮、清晰。
当然，如果在拍摄过程中遇到光线较暗的情况，也可以适当使用一些外部光源来补光，以获得更好的拍摄效果。
3. 构图设计构图就是指用相机取景器在画面里组织所要表现的内容的过程。
在拍照的时候，我们要注意构图的设计，在拍摄过程中要合理地安排景物、人物的位置，使得整个画面更加清楚、有条理。
4. 拍摄角度拍摄角度是拍照的关键之一。
在拍照时，一定要注意视角的选择，不要用一个固定的角度来拍摄，要尝试各种不同的角度，以获得更有趣的拍摄效果。
5. 镜头清洁在拍照过程中，一定要保持镜头的清洁。
如果镜头不够清洁，那么拍出来的照片就会显得模糊不清、不清晰。
因此，在拍照之前，一定要先将镜头擦干净。
6. 合理利用滤镜和特效在拍摄工程施工过程中，可以合理地利用滤镜和特效来增强照片的表现力。
在拍摄后期，可以通过一些滤镜和特效来对照片进行加工，使得照片更加生动、更加富有趣味。
7. 合理使用快门速度和曝光在拍摄过程中，一定要合理地使用快门速度和曝光。
如果快门速度过慢，那么可能就会拍出模糊的照片；如果曝光过强，那么可能就会拍出过曝的照片。
因此，在拍照时，一定要注意调整快门速度和曝光。
8. 多拍多选在拍摄工程施工过程中，一定要多拍多选。
只有通过不断的拍摄和多次的选择，才能找到最理想的拍摄角度和光线条件。
拍摄建筑施工方案技巧
拍摄建筑施工方案技巧拍摄建筑施工方案是一项重要的任务，需要技巧和专业的知识来确保拍摄的准确性和清晰度。
以下是一些拍摄建筑施工方案的技巧：1. 熟悉建筑设计：在拍摄建筑施工方案之前，了解建筑设计并熟悉其细节非常重要。
这样可以确保拍摄过程中能够捕捉到设计师的意图和特点。
2. 使用合适的设备：选择适当的相机和镜头是拍摄建筑施工方案的关键。
通常建议使用广角镜头以捕捉整个建筑物的细节，并使用稳定器以确保拍摄的稳定性。
3. 选择合适的角度：拍摄建筑施工方案时，角度非常重要。
选取不同的角度可以呈现建筑物的不同细节。
尝试从各种角度拍摄，包括俯瞰、侧面、正面等。
4. 注意光线：光线是拍摄建筑施工方案的关键因素之一。
确定拍摄时的光线状况，并尝试利用光线来突出建筑物的特点。
在白天，拍摄时避免过暗或过亮的光线，以免影响细节的可见性。
5. 关注细节：在拍摄建筑施工方案时，关注细节非常重要。
捕捉建筑物的纹理、色彩和其他细微差别可以为照片增添层次感和丰富度。
6. 使用适当的背景：选择一个适当的背景可以为照片增添美感和清晰度。
避免杂乱的背景或其他干扰物，将焦点放在建筑物本身上。
7. 调整镜头焦距：通过调整镜头焦距，可以捕捉建筑物的不同细节。
使用远焦距可以突出建筑物的主要特点，而使用近焦距可以捕捉细节。
8. 多角度拍摄：尝试从不同的角度拍摄建筑施工方案。
这样可以提供更全面和多样化的视角，让观众更好地了解建筑物的设计和结构。
9. 合理利用阴影：阴影可以为照片增添层次和深度。
在拍摄建筑施工方案时，注意阴影的位置和角度，并巧妙利用它们来突出建筑物的特点。
10. 后期处理：在拍摄建筑施工方案后，进行适当的后期处理是必要的。
调整色彩、对比度和锐度可以让照片更生动和清晰。
总结起来，拍摄建筑施工方案需要熟悉建筑设计、选择合适的设备和角度，并注意光线、细节和背景。
通过多角度拍摄和合理利用阴影，可以为照片增添层次和深度。
最后，适当的后期处理可以让照片更加生动和清晰。
建筑项目工程管理项目部施工照片拍摄地点与要点参照表
类别
拍摄位置
拍摄要点
拍摄数量
1、
工程
现场
现场状况
全区域（广角不能取全景时，可合成）
视情况
现场周边状况
主要运输路线状况等
视情况
障碍物
无
视情况
2、
临时
设施
围墙
位置、高度
1～2
临时仓库
与施工现场的关联性
1～2
放样用水准绳
全体照相并依栋分别拍摄
全部1，每栋1
2～3
预埋五金
施工状况、焊接面养护状况
视状况
基础砼浇注作业
基础、地梁的形状尺寸
视状况
质量试验
各次浇注砼的坍落度试验、含气量试验
1～2
4、
钢筋
砼构件制作
模板
模板检查状况（照片反映场地背景）
1～2
配筋
钢筋根数、间隔，构件整体配筋
2～3
连接用预埋五金
安装状况
2～3
浇注砼
浇注砼作业及粉刷作业状况
2～3
养护
养护状况
基层
处理状况
2～3
11、
其它
各种试验
浴室防水试验、浴室防水施工完成后的放水浸泡试验
各1～2
1～2
质Hale Waihona Puke 检查检查状况1～2
性能试验
试验实施状况及试验结果
1～2
类别
拍摄位置
拍摄要点
拍摄数量
5、
钢筋砼构件组装
构件进场与现场检查
卸货状况，构件检查状况
1～2
各层构件的定位状况
定位、接合部门施工情况（焊结及接着灌浆）
施工过程影像资料拍摄要求
施工过程影像资料拍摄要求一、基础验槽：1、从东、南、西、北四个方向,站在基坑上部拍摄；2、如有地基特殊处理的部位,须在进行拍摄；二、底板防水；1、防水层附加层、后浇带加强层、临时挡墙阴阳角处；2、一层防水层施工完毕后,大面积照片；3、二层防水层施工完毕后,大面积照片；三、底板钢筋：1、底板网片筋大面积照片；2、人防门门框墙下门槛插筋；每个门框均拍3、人防门门框内侧等电位接地扁钢预埋；4、排水管密闭套管处；5、封堵框下部墙体及凹槽钢筋；6、后浇带处加强筋；四、墙体钢筋：1、人防门门框正反面照片；每个门框均拍,反应整个门框2、人防门门框墙上挡墙照片；每个门框墙均拍3、人防门框侧面处气密性检测管照片；每个均拍4、人防门框上挡墙处战时穿线管照片；每个均拍5、洗消间自动排气活门短风管照片、给水密闭套管；将一组短风管拍摄到一张照片上6、其它设备房间的短风管照片；每个均拍7、墙体水平钢筋在接点处的弯锚方向及锚固长度；8、墙体钢筋拉筋弯锚方向大面积的照片9、人防门门框内侧等电位接地扁钢焊接照片；10、呼叫按钮预埋照片；人员掩蔽部工程11、滤毒室短风管、压差测量管、放射性取样管等预埋照片；五、顶板钢筋；1、顶板网片筋大面积照片；2、顶板主次梁交接处箍筋照片；不少于5组3、从顶板看到密闭墙、临空墙、单元隔墙等内部照片；每个均拍4、顶板板面负筋锚入外墙暗梁处锚固长度；长距离拍摄5、从顶板看到密闭墙、临空墙、单元隔墙等锚入顶板锚固长度；每个均拍6、后浇带处加强筋；7、人防门吊钩预埋照片；8、密闭接线盒、过线盒预埋照片；六、墙体防水：1、基层处理照片；2、防水层附加层、后浇带加强层、大放脚处阴阳角照片；3、一层防水层施工完毕后,大面积照片；4、二层防水层施工完毕后,大面积照片；七、顶板防水：1、基层处理照片；2、防水层附加层、后浇带加强层、阴阳角照片；3、一层防水层施工完毕后,大面积照片；4、二层防水层施工完毕后,大面积照片；5、闭水试验照片；6、闭水试验放水照片；。
图纸自审要点
自审要点5．1 建筑专业施工图纸核查要点5．1．1房屋的开间、进深、层高、平面布局等是否满足《设计任务书》的要求。
5．1．2建筑说明和装修材料表是否有错漏或交待不清。
5．1．3平面图中分尺寸与总尺寸是否吻合，各隔间尺寸的标注及每间平面的布局，平面相互交叉关系尺寸是否交待清楚；注意轴线与柱子、墙体的关系尺寸；核查立面图中每层标高、门窗位置与平面图是否相符；注意核查剖面图中各层标高，特别是交叉层的标高以及交叉层的处理；立面图中应标明门窗的标高；结构梁、柱、板的表示等。
5．1．4校对上电梯机房和上屋面的标高尺寸；上屋面处的平台标高要略高于屋面最上层面层标高，防止雨水倒泛；标准层以上电梯机房或屋面注意横梁是否碰头，标高要核准。
5．1．5封闭式剪刀楼梯两面开门；如利用剪刀楼梯间作为排烟时，必须有对外的窗户等。
5．1．6屋面工程防水、隔热、泛水等设计是否符合规范要求。
5．1．7配合设备专业，必须在建筑图上表示的开洞和预埋件是否有遗漏。
尤其注意对空调留洞及冷凝水管的处理。
5．1．8门窗表中的数量、尺寸、型号必须与平面图核对，有否遗漏或差错。
5．1． 9如有地下车库，需注意汽车入库道与自行车入库道的不同，同时要设有避免雨水进库的集水坑。
5．1．10外阳台和卫生间的地坪比室内要低。
5．1．11屋顶避雷装置的设计是否符合规范。
5．1．12图纸必须交待的节点有无遗漏。
5．1．13图纸中采用的标准图集，一律要注明标准图集的型号。
5．1．14建筑节点作法是否与《施工技术操作细则》中的规定有冲突。
5.2 结构专业施工图纸核查要点5.2. 1结构总说明(核对地质勘察报告)，校对基础部分的设计。
5.2．2复核各类结构构件的尺寸是否齐全，用料设计是否符合设计规范和抗震要求。
5.2．3校核所有平面中各项分尺寸和外包总尺寸以及每层结构平面的标高。
5.2．4校对所有结构构件的设计钢筋和构造钢筋以及洞口加固钢筋，主次梁交接处须加箍或吊筋，柱与墙、扶手与墙的联接筋等是否表示完整。
建筑与相关专业配合拍图主要注意点汇总
建筑专业设计及会签注意事项一、雨水系统（建筑、结、水）1.各层雨水等立管平面中是否表达（建筑）2.各种排水管在首层、架空层反映及其引出方式（穿梁、穿柱处是否协调）3.屋面过水洞位置是否合适4.雨篷排水管的隐藏二、管线综合（建筑、结、水、电、暖）1．地下室、公共走道中的设备管线、设备走向与梁的关系（净高等要求）2．地下车库中跨越防火分区的管线对净高的影响3．小中央空调户型冷媒或风管与梁关系（是否开洞）4．小区总体的管线综合三、防火、防烟分区图（建筑、水、电、暖）1、疏散距离与疏散指示（疏散门开启方向）2、每个分区是的疏散口数量检查3、疏散口在平时使用时是否会引起功能交叉四、构造与节点详图（建筑、结构）1．墙身、女儿墙、阳台栏板的构造2．凸窗板的构造（含节能措施）3．空调板的厚度、挑出长度宽度4．阳台等处雨篷设计有无缺漏5．出屋面泛水的设计合理性五、人防分区图要点（建筑、人防）1．人防分区、区域、面积、人数等2．平时管线是否穿人防区3．人防顶板是否满足要求（室内外高差）4．人防门宽度、型号（设无槛门），防爆波井详图六、楼梯（建筑、结构）1、高、多层楼梯间的顶部排烟2、楼梯梁位置核对3、幕墙楼梯与梯梁关系及防火处理4、楼梯间门与踏步、平台关系七、厨房卫生间等用水部位与消火栓系统（建筑、水）1．建筑、水平面核对（洁具布置、地漏等）2．卫生间、厨房、阳台的穿梁留洞是否合理3．消火栓布置是否影响公共空间（室内）效果4．消火栓水平管与梁、其他管线交叉关系八、结构梁板系统（建筑、结构）1．各区域楼面（楼电梯门厅等公共部位，户内居室、阳台、设备平台等处）基本构造做法2．结构降板、升板区域及标高（厨卫、首层、顶层楼梯间等处）3．剪力墙、柱的布置及尺寸（含截面变化）4．梁平面布置（跃层、反梁、梁高等）5．墙体、暗柱、梁上开洞（含空调洞）九、景观系统（建筑、景观、水、电、结构、总图）1、壁柱、雨蓬、顶部构件等的灯光设计2、首层、二层外墙等的干挂石材设计，石材压顶、基座的线脚设计3、首层架空部分内外部的石材干挂设计4、基座处的扩出主体的构造厚度对总图、无障碍坡道等的影响5、地库布置与上部荷载分布情况（绿化、覆土、道路）十、指标及其他（建筑、总图）1、面积指标的对应性：计算书、设计说明、各层平面2、节能指标的对应性：计算书、设计说明、门窗表的说明3、房型编号与面积计算书保持一致4、目录、图名、图号等图签栏的准确性，套用图集的选用5、消防疏散计算（防火分区、疏散口数量/距离/宽度）6、卫生间洁具、厕位数量计算7、车位计算建筑专业会签结构机电室内图纸的要点提示结构专业一、总体与基础部分（基础平面图及详图）1．汽车（自行车）坡道的平面、剖面、及顶盖的范围2．电梯基坑深度3．基础底板面的标高与建筑关系4．车库、主体住宅连接处管线问题二、上部结构(一层~屋顶)1．门厅处的梁柱布置、截面大小，门厅屋面标高设计2．建筑平面布局上下层不同时：(1)入口门厅引起建筑平面布置不同于二层时，楼面梁对一层的影响(2)别墅、联排等建筑跃层、退台下层建筑平面布置不同，上层楼面梁对下层的影响(3)坡屋面下的水平梁与斜梁对使用的影响3．上反梁对窗、阳台、布置变化楼层、屋面等的影响4．标准层外围及内部主要梁高5．餐厅与客厅分隔梁的设置要求6．楼层面标高的表达（局部降、升板）7．机房层的留洞、电梯呼唤器的留洞8．窗高跨越楼层、楼梯间框架梁时的梁、窗关系9．阳台梁偏位的立面梁位置的变化10．平面洞口核对三、大样与节点详图1．屋顶造型的表达完整性2．墙身节点，檐口、女儿墙节点的准确性3．楼梯梁是否影响建筑净高（注意层高变化层）4．楼梯间边梁是否影响楼梯间净宽（注意梁宽大于填充墙厚度和需要梁偏置的情形）5．楼梯柱的设置对建筑平面的影响给排水专业1、消火栓箱（含留洞）、集水井、水池（含水箱/水泵）基础、排水沟等位置/尺寸/标高的相符性2、屋面/阳台雨水管、空调板冷凝水管的平面布置与平面转换时的走向和方式（首层、架空层等）电气专业1.房间使用功能、门窗、墙体体位置一致性2.住户内部配电箱、家庭信息箱的位置一致性3.强弱电机房、竖井的电缆沟、留孔、基础位置的一致性4.水平主干管线的走向对建筑净高的影响与隐藏情况5.疏散方向、门开启方向的一致性6.配电间净高7.阳台、露台等出口处雨篷灯具安装暖通专业---------室内专业1.图纸版次统一性2.隔墙定位、厨卫洁具定位、阳台布置一致性3.空调与凸窗的关系合理性结构机电专业对建筑专业的其他提示1．基础（地下室）与相邻建筑基础（地下室）的平面（剖面）关系2．连通口的平面定位、剖面高度3．设备用房位置合理性（用水房间），变配电所开门数量4．楼梯间、防烟楼梯间前室设置强弱电竖井的合理性5．公共设备管线敷设通道的合理性（无走道、走道无顶或玻璃顶）6．出地面的竖井、出屋面的管井在平面上的表达与节点大样的设计要求7．室外百叶的通风要求（包括面积和开孔率）8．室外机搁板的位置、大小的合理性9．暗卫、厨房等有无留出通风管道10．外墙、外窗的通风面积（尤其是地下室的楼梯间和前室的自然通风面积）11．房间面积核算（尤其是300、100和50平方米这三个消防上特别主要的界限）12．户型空调室内机、冷凝水管、冷媒管的位置合理性13．地下层净高问题14．机房层门洞净高（门槛处）常见问题室内专业1．门套构造未考虑2．内隔墙定位不准3．提资——返资——无结果：缺乏验证4．卫生间紧张，未考虑面层厚度（其他面层同）5．室内应作为一个专业6．变更易遗漏会签7．室内协同难（未明确土建、精装界面），造成土建、精装修对不上8．土建修改，对精装的室内修改可能很大9．空调机的室内效果差（冷凝、冷媒、插座电线走向不一）结构专业1．门厅易错（净高、反梁）2．地下室（局部地下室）与结构协商3．节点太过厚重，其设计加强合理性4．节点提资太晚，反复较大5．电梯召唤器的留洞提资6．屋顶构架尽量采用下部结构7．首层图纸不完整，附属结构与主体关系交代不明确8．变形缝的设计与结构协商9．住宅楼与地库连通口对不上10．楼梯间层高变化时碰头问题11．以立面模数设计时，窗台、窗顶的结构与建筑尺寸关系12．挑出踏步平台的沉降，拉裂平台板13．提出客、餐厅的梁布置要求14．地库屋面平面未设计（顶板高差、轮廓与总体关系）15．入口顶盖缺剖面16．阳台、露台、门槛的反梁对建筑的影响17．阳台封边梁的标高18．反梁时的窗台标高19．窗的宽度会影响电算（窗宽提资要准确）20．上下布置无太大关系（如退台部位）时，柱、梁、板的关系21．通窗时梁的偏心22．楼梯间窗与平台梁、框架梁的关系暖通专业1．防火分区不能改变（修改量大）2．表达降板示意图（尤其0。
结构专业施工图自检、校对、校审要点
结构专业施工图自检、校对、校审要点总则：施工图校对主要以下四方面问题：①错——数据、尺寸、计算等②漏——深度、尺寸等③碰——专业配合④缺——图纸深度核对内容包括以下几方面：①核对计算书；②核对数据：定位尺寸、截面尺寸、标高、配筋等；③核对设计深度；④核对专业配合及管线综合；⑤核对是否符合设计依据；○6核对标准构件是否采用公司制定的标准图。
审核一、计算书□抗震设防烈度、设计基本地震加速度和所属设计地震分组、结构抗震等级、场地类别、特征周期、结构类型、底部加强区高度、楼面荷载、基本风压、特殊部位荷载值等是否注明并符合规范要求。
是否与计算书及地勘报告一致。
□计算书内容是否完整：主体电算计算书应包括输入的结构总体计算总信息、周期、振型、地震作用、位移、结构平面简图、荷载平面简图、配筋平面简图等；基础计算；挡土墙计算；水池计算；楼梯计算等。
□荷载取值是否准确。
□计算假定是否与实际情况相符。
□结构选型及结构布置是否经济合理。
□结构计算总信息参数输入是否正确，自振周期、振型、层侧向刚度比、带转换层结构的等效侧向刚度比、楼层地震剪力系数、有效质量系数、嵌固层相关范围刚度比、底层刚度比、多塔结构是否进行分塔计算各指标等是否在工程设计的正常范围内并符合规范、规程要求。
□ 层间弹性位移（含最大位移与平均位移的比）、弹塑性变形验算时的弹塑性层间位移；墙、柱轴压比、柱有效计算长度系数等是否符合规范规定。
□地下室顶板和外墙计算，采用的计算简图和荷载取值（包括地下室外墙的地下水压力及地面荷载等）是否符合实际情况，计算方法是否正确。
□有人防地下室时，属于人防设计范围的内容是否在图中交待清楚，人防返回设计图是否满足平时设计需求。
□存在软弱下卧层时，是否对下卧层进行了强度和变形验算。
□ 单桩承载力的确定是否正确，群桩的承载力计算是否正确；桩身混凝土强度是否满足桩的承载力设计要求；当桩周有新近回填土时，是否考虑了桩侧负摩阻力。
□ 需考虑地下水位对地下建筑影响的工程，设计及计算所采用的防水设计水位和抗浮设计水位，是否符合《岩土工程勘察报告》所提水位。
