两地控制一台电动机原理图_New
普通风机两地(就地和远程DDC)控制原理图
CP1-10 -11
以上设备和材料不在本控制箱内
9 8 HW HG 7 SS SF 6 SA 5 FU 4 KH 3 KM 2 QS
端子排 信号灯 控制按钮 转换开关 熔断器 热继电器 接触器 负荷开关
DA2.5/5 CL523 220V CP1-10 -11
TA25DU-T900DU A9-AF750
注1，本图适合于AC380V单台普通风机两地控制，由手动和DDC自动控制 注2，如果取消DDC控制，则端子X1:7,X1:9~X1:19不接 注3，如果断路器具有隔离功能，隔离开关可以省略 注4，低压断路器应采用电动机保护型，其分断能力应按照配电系统要求选择。
11 S
主令开关
10 SS' SF' 控制按钮
OT125A3
1 QF
低断路器
Isomax S 系列或 Tmax 系列
序号 符号
名称
型号规格
个1
排1 个2 个2
个1 个1 个1 个1 单位 数量
装在现场 红 绿各一 1红 1绿
备注
最简单的电机两地控制原理
最简单的电机两地控制原理
最简单的电机两地控制原理是使用两个开关控制电机的启停和转向。
具体步骤如下：
1. 准备材料：电机、电源、两个开关、电线等。
2. 搭建电路：将电机接到电源上并连接一个开关，将另一个开关与电机的线路连接。
3. 控制原理：一个开关用于控制电机的启停，另一个开关用于控制电机的转向。
4. 启动电机：按下启动开关，电机开始运转。
5. 停止电机：按下停止开关，电机停止运转。
6. 改变转向：通过转向开关切换电机的正反转。
这是最简单的电机两地控制原理，通过两个开关即可实现电机的启停和转向。
根据实际需求，还可以在电路中添加其他元件和功能，如电机速度控制、限位
开关等。
实验十二---三相异步电动机两地控制线路实验课件
实验九 三相异步电动机两地控制线路实验
1
实验导读
在大型设备上，为了操作方便， 常要求能多个地点进行控制操作；
2
实验导读
在某些机械设备上，为保证操 作安全，需要多个条件满足，设备 才能开始工作，这样的控制要求可 通过在电路中串联或并联电器的动 断触点和动合触点来实现。
3
实验导读
(17) FU3两端的电阻值为 Ω；
27
用9025数字式万用表欧姆挡 静态测量并填写以下项目: (18) FU4两端的电阻值为
Ω； (19) FU5两端的电阻值为
Ω。
28
3、画出动态工作时动作顺序流程图 画出图5-11三相异步电动机两
地控制电路工作流程图。
29
五、问题与思考
1 、 什么叫两地控制？ 两地控制有何特点？
DQ26的挂件， FU4 、FU5选用编
号为DQ27的挂件， SB4选用编号
为DQ39-1的挂件，电机选用DQ10
(△/220V)。
16
图5-11 三相异步电动机两地控制电路图 17
图5-11 三相异步电动机两地控制电路图 18
(1)三相异步电动机两地控制
1)按下屏上起动按钮，合上开关 SQ1，接通220V三相交流电源。
点的电阻值为
KΩ；
(9) DQ39-1中的按钮SB4常闭触
点的电阻值为
Ω；
24
用9025数字式万用表欧姆挡 静态测量并填写以下项目:
(10) DQ39中KM1接触器线圈的电
阻值为
Ω；
(11) DQ39中KM1的接触器常开触
点的电阻值为
KΩ；
(12) DQ39中KM1的接触器常闭触
项目六——多地控制
三地控制线路控制部分
图a）为操作方便采用三地点可分别控制的电路图； 图b）为保证重要设备的安全可靠需要三地点同时控制的电路图。
小结
• 实现多处控制电动机方法很简 单，只要把各处按钮开关中的： “常开按钮并联，常闭按钮串 联”即可。
思考： 思考：
• 设计四地或四地以上的控制原理图
电动机多地 控 制 工作原理
Hale Waihona Puke 题人们在生产实践当中，有时需要在两处， 人们在生产实践当中，有时需要在两处， 甚至在更多处控制一台电动机。那么， 甚至在更多处控制一台电动机。那么，怎 样实现多处控制电动机呢？ 样实现多处控制电动机呢？
两地控制原理图
工作原理分析
• 合上电源开关QS 合上电源开关QS • 任一地启动 SB1SB2KM线圈得电 按SB1-2或SB2-2——KM线圈得电 KM • 任一地停止 SB1SB2KM线圈得电 按SB1-1或SB2-1——KM线圈得电 KM
复习： 复习： 两台电动机顺序启动逆序停止原理
M1
M2
导 入
多地控制在我们生活中应用广泛，比如: 多地控制在我们生活中应用广泛，比如: 1.楼梯等控制 楼梯等控制； 1.楼梯等控制； 2.工厂的行车控制 工厂的行车控制； 2.工厂的行车控制； 3.房间灯控制 房间灯控制； 3.房间灯控制； 4.机床控制等 机床控制等。 4.机床控制等。
电动机两地控制电路原理图【范本模板】
电动机两地控制电路原理图
为了操作方便,一台设备有几个操纵盘或按钮站，各处都可以进行操作控制。
要实现多地点控制则在控制线路中将启动按钮并联使用，而将停止按钮串联使用。
上图是以两地点控制为例分析电动机多地点控制线路。
两地启动按钮SB12、SB22并联，两地停止按钮SB11、SB21串联。
操作过程如下:
一、电动机起动；
1、合上空气开关QF接通三相电源.
2、按下启动按钮SB12或SB22（以操作方便为原则）交流接触器KM线圈通电吸合，主触头闭合，电动机运行.同时KM辅助常开触点自锁。
二、电动机停止;
1、按下停止按钮SB11或SB21(以方便操作为原则）接触器KM线圈失电,KM的触点全部释放,电动机停止。
三、电动机的过载保护由热继电器FR完成。
电动机两地控制接线示意图。

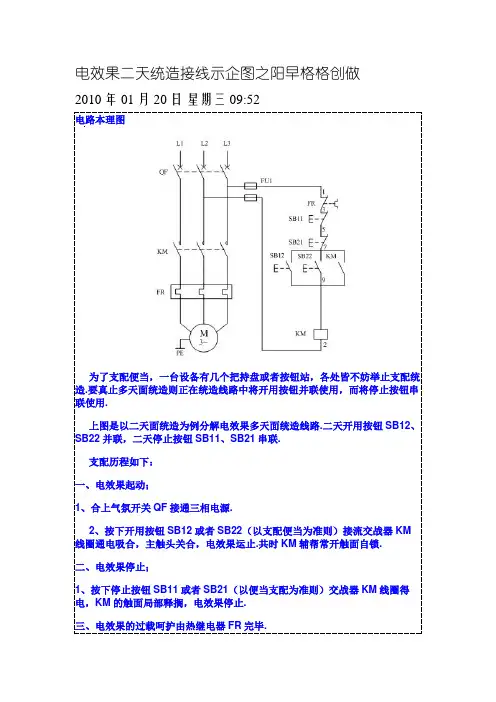

两地控制电机
电效果二天统造接线示企图之阳早格格创做
2010年01月20日星期三 09:52
电路本理图
为了支配便当，一台设备有几个把持盘或者按钮站，各处皆不妨举止支配统造.要真止多天面统造则正在统造线路中将开用按钮并联使用，而将停止按钮串联使用.
上图是以二天面统造为例分解电效果多天面统造线路.二天开用按钮SB12、SB22并联，二天停止按钮SB11、SB21串联.
支配历程如下：
一、电效果起动；
1、合上气氛开关QF接通三相电源.
2、按下开用按钮SB12或者SB22（以支配便当为准则）接流交战器KM 线圈通电吸合，主触头关合，电效果运止.共时KM辅帮常开触面自锁.
二、电效果停止；
1、按下停止按钮SB11或者SB21（以便当支配为准则）交战器KM线圈得电，KM的触面局部释搁，电效果停止.
三、电效果的过载呵护由热继电器FR完毕.
电效果二天统造接线示意。
两地控制电机之欧阳体创编
电动机两地控制接线示意图
时间：2021.02.03 创作：欧阳体
2010年01月20日星期三 09:52
电路原理图
为了操作方便，一台设备有几个操纵盘或按钮站，各处都可以进行操作控制。
要实现多地点控制则在控制线路中将启动按钮并联使用，而将停止按钮串联使用。
上图是以两地点控制为例分析电动机多地点控制线路。
两地启动按钮
SB12、SB22并联，两地停止按钮SB11、SB21串联。
操作过程如下：
一、电动机起动；
1、合上空气开关QF接通三相电源。
2、按下启动按钮SB12或SB22（以操作方便为原则）交流接触器KM线圈通电吸合，主触头闭合，电动机运行。
同时KM辅助常开触点自锁。
二、电动机停止；
1、按下停止按钮SB11或SB21（以方便操作为原则）接触器KM线圈失电，KM的触点全部释放，电动机停止。
三、电动机的过载保护由热继电器FR完成。
电动机两地控制接线示意
时间：2021.02.03 创作：欧阳体。
任务电动机两地控制的PLC控制系统课堂PPT
SB3 3
SB4
4
KR
D1 D2 D3
M ¡«
KM SB1 SB2
5
0
KM
电动机两地电气控制电路图
.
1
(1)I/O端口分配 根据控制要求，I/O端口分配情况如表所示
PLC 地址 I0.0 I0.1 I0.2 I0.3 I0.4
电气 符号 SB1 SB2 SB3 SB4 KR
输入信号
功能说明
A地启动按钮，常开触点 B地启动按钮，常开触点 A地停止按钮，常闭触点 B地停止按钮，常闭触点 热继电器动断触点FR
如图异步电动机两地控制电路。其特点是：操作人员能够在不同 的两地A和B对电动机M进行启动、停止的控制。当按下电动机M的启动 按钮SB1或SB2时，电动机M就启动运转；当按下停止按钮SB3或SB4时， 电动机M就停止。
L1
QS
FU1 L11
L12
FU2
L2
L21
L22
L31
L32
L3
1
2
KR
KM L13 L23 L33
PLC 地址
Q0.0
输出信号
电气 符号
功能说明
KM1 接触器线圈
.
2
(2)三相异步电动机两地控制的PLC控制接线图如图所示。
L+
SB1
1M I0.0 Q0.0
S7-200PLC
SB2
I0.1 Q0.1 KM1
SB3
I0.2
1L
SB4
I0.3 2M
L
AC 220V
I0.4
N
KR
M
电动机两地PLC外部接线图
.
3
(3)程序设计。 三相异步电动机两地控制的PLC控制电路程序及语句表。
电动机三种最基本(单控、两地控制、点动控制)接线
电动机三种最基本（单控、两地控制、点动控制）接线1 、单控：1.1 控制原理图：1、三相异步电动机自锁起停控制的主回路参考原理图如图 1.1(a)所示。
2、三相异步电动机自锁起停控制的控制回路参考原理图如图1.1(b)所示。
QS1 FU KM FR L NFRM（a)主回路原理图（b)控制回路原理图图1.1 三相异步电动机自锁控制电路参考原理图1.2 工作原理：1、继电－接触控制在各类生产机械中获得了广泛的应用，凡是需要进行前后、上下、左右、进退等运动的生产机械，均采用传统的典型的正、反转继电－接触控制。
交流电动机继电－接触控制电路的主要设备是交流接触器，其主要构造为：（1）电磁系统－铁心、吸引线圈和短路环。
（2）触头系统－主触头和辅助触头，还可按吸引线圈得电前后触头的动作状态，分动合（常开）、动断（常闭）两类。
（3）消弧系统－在切断大电流的触头上装有灭弧罩，以迅速切断电弧。
（4）接线端子，反作用弹簧。
2、在控制回路中常采用接触器的辅助触头来实现自锁和互锁控制，要求接触器线圈得电后能自动保持动作后的状态，这就是自锁，通常用接触器自身的动合触头与起动按钮并联来实现，以达到电动机的长期运行，这一动合触头称为“自锁触头”，使两个电器不能同时得电动作的控制，称为互锁控制，如为了避免正反转两个接触器同时得电而造成三相电源短路事故，必须增设互锁控制环节。
为操作的方便，也为防止因接触器主触头长期大电流的烧蚀而偶发触头粘连后造成三相电源的短路事故，通常在具有正反转控制的线路中采用既有接触器的动断辅助触头的电气互锁，又有复合按钮机械互锁的双重互锁控制环节。
3、控制按钮通常用以短时通、断小电流的控制回路，以实现近、远距离控制电动机等执行部件的起、停或正、反转控制。
按钮是专供人工操作使用。
对于复合按钮，其触点的动作规律是：当按下时，其动断触头先断，动合触头后合；当松手时，则动合触头先断，动断触头后合。
4、在电动机运行过程中，应对可能出现的故障进行保护。
两地启停控制电路工作原理
两地启停控制电路工作原理
两地启停控制电路工作原理：
两地启停控制电路是一种用于控制电动机在不同位置启动和停止的电路。
该电
路通常用于需要在远离电动机所在位置的地方进行手动控制启停操作的场合。
下面将详细介绍这种电路的工作原理。
两地启停控制电路包括两个控制装置，分别安装在电动机所在位置和远离电动
机位置的两个地方。
这两个控制装置之间通过导线连接。
在控制装置上，通常有三个按钮，分别是“启动”按钮、“停止”按钮和“复位”按钮。
该电路的工作原理如下：
当需要启动电动机时，首先按下“启动”按钮。
在启动按钮被按下的瞬间，电源
会提供电流给控制装置。
随后，控制装置会将电流重新分配给电动机的线圈，使其开始运转。
一旦电动机开始运转，用户可以释放“启动”按钮，但电动机不会停止。
当需要停止电动机时，用户只需按下“停止”按钮。
在停止按钮被按下的瞬间，
电源会断开与电动机的电流供应，导致电机停止运转。
此时，无论电动机是否停止，用户都可以按下“复位”按钮。
按下“复位”按钮后，电路会重新恢复到初始状态，准备下一次启动或停止操作。
总结来说，两地启停控制电路通过在不同位置的控制装置上安装按钮，允许用
户在远离电动机位置的地方方便地进行启动和停止操作。
这种电路的工作原理简单直观，且具有很好的可靠性和安全性。
它被广泛应用于各种需要远程启停控制的场合，如工业生产中的机械设备控制、电梯控制等。
电动机两地控制电路原理图
电动机两地控制电路原理图
为了操作方便，一台设备有几个操纵盘或按钮站，各处都可以进行操作控制。
要实现多地点控制则在控制线路中将启动按钮并联使用，而将停止按钮串联使用。
上图是以两地点控制为例分析电动机多地点控制线路。
两地启动按钮SB12、SB22并联，两地停止按钮SB11、SB21串联。
操作过程如下：
一、电动机起动；
1、合上空气开关QF接通三相电源。
2、按下启动按钮SB12或SB22（以操作方便为原则）交流接触器KM线圈通电吸合，主触头闭合，电动机运行。
同时KM辅助常开触点自锁。
二、电动机停止；
1、按下停止按钮SB11或SB21（以方便操作为原则）接触器KM线圈失电，KM的触点全部释放，电动机停止。
三、电动机的过载保护由热继电器FR完成。
电动机两地控制接线示意图。
两地控制正反转接线原理
两地控制正反转接线原理嘿，朋友们！今天咱来唠唠两地控制正反转接线原理。
这玩意儿啊，就好比是一辆能随时掉头的小汽车，你在这边能让它往前跑，在那边也能让它倒着开，神奇吧！先来说说啥是正反转。
想象一下啊，一台电动机，它能顺时针转，这就是正转，能带动设备正常工作；那要是它逆时针转呢，这就是反转啦，可以让设备反过来运行。
那为啥要搞个两地控制呢？这就好像你在家里想开灯，在门口有个开关，在床边也有个开关，多方便呀，在不同的地方都能控制。
咱看看这接线是咋弄的。
这就像是给电动机织一件特别的“电线毛衣”。
有那么几根线，要像织毛衣的线一样，准确地接到该接的地方。
比如说有相线、零线啥的，可不能接错喽，不然这“小汽车”可就跑不起来或者乱跑啦！在这边的控制开关，就像是一个小司令，你按一下，它就发出命令让电动机正转或反转。
那边的开关呢，也是个小司令，也能指挥电动机。
这两个小司令要配合好，才能让电动机乖乖听话。
你说这是不是很有意思？就好像你有两个遥控器，都能控制一个玩具车。
而且这里面的学问可大着呢！每个接线柱都有它的作用，就像每个人都有自己的岗位一样。
你想想看，如果接线接错了，那会咋样？电动机可能就像个醉汉一样，乱转一气，说不定还会出故障呢！所以啊，咱可得仔细着点儿，不能马虎。
再比如说，你要是想让这个电动机一会儿正转一会儿反转，那就得让这两个控制开关来回切换，就跟你玩游戏换角色似的。
这多好玩呀！其实啊，这两地控制正反转接线原理并不难理解，只要你用心去琢磨，就跟玩拼图一样，把那些线啊开关啊都放对地方，就大功告成啦！咱普通人也能学会，根本不用怕。
总的来说呢，两地控制正反转接线原理就是这么个神奇又好玩的东西。
它能让电动机变得更灵活，能在不同的地方被我们控制。
学会了它，你就像是掌握了一门小魔法，能让机器按照你的想法来运转。
怎么样，是不是很想试试自己去接一接这些线，让电动机听你的指挥呀？那就赶紧行动起来吧！别害怕犯错，大胆去尝试，你肯定能行！原创不易，请尊重原创，谢谢!。
两处操作一台电动机的控制电路
课题名称：两处操作一台电动机的控制电路
一、设计任务和要求
1、设计任务
设计安装两处操作一台电动机的控制电路。
2、设计要求
1）控制电动机的正、反转连续运转。
2）两处均有停止功能。
3）正、反转要有互锁功能。
4）有短路、过流保护。
二、方案选择与论证
为了操作方便，一台设备有几个操纵盘或按钮站，各处都可以进行操作控制。
要实现多地点控制则在控制线路中将启动按钮并联使用，而将停止按钮串联使用。
三、电气原理图、布线图
电气原理图
工作原理：
一、电动机起动：
1.合上空气开关QF接通三相电源。
2.按下启动按钮SB11或SB21（以操作方便为原则）交流接触器KM线圈通电吸合，主触头闭合，电动机运行。
同时KM辅助常开触点自锁。
二、电动机停止：
按下停止按钮SB12或SB22（以方便操作为原则）接触器KM线圈失电，KM 的触点全部释放，电动机停止。
三、电动机的过载保护由热继电器FR完成。
布线图
四、电器元件选择计算说明
QF——空气断路器(按电动机额定电流In(1.3～1.5)选)
FU——控制线路熔断器(选3～5A)
KM——交流接触器(按电动机额定电流In(1.3～2)选)
FR——热继电器(按电动机额定电流In(1.1～1.5)选，定值应等于额定电流)
SB11、SB21——停止按钮 (红色)
SB12、SB22——启动按钮 (绿色)。
三相异步电动机多地控制电路-2
概念：
能在两地或多地控制同一台电动机的控制方 式叫电动机的多地控制。
两地为例： A地：控制电路
电 路 图
两地为例： B地：控制电路
电 路 图
思考：
1、如何将A地、B地的电路图组合成两地 控制电路？
两地控制甲地的起动和停止 按钮；SB3和SB4为乙地的起动和停止按钮。它 们可以分别在两个不同地点上控制接触器KM的 接通和断开，达到实现两地控制同一电动机起、 停的目的。
思考：
两地控制电路与A地、B地的电路图相比较： 1、主电路有什么不同？ 2、控制电路有什么不同？
主电路： 相同 控制电路： 控制方式相同；控制结构相似。
控制电路的特点：
起动按钮并联在一起，停止按钮串联在一起。
两地控制电路
电路连接：
原 理 接 线 图
实验所需电气元件明细表：
代号
名称
QS
低压开关
数量 1 1 1 1 1 1
2
2 1
备注
装熔芯3A 装熔芯2A 线圈AC380V
红色 绿色 380V/Δ
接线注意事项：
注意： 1、电路导线的颜色。 2、导线接点要牢固，绝缘良好（不漏电线 金属部分）。 3、线路布置合理清晰。
检查与调试
确认接线正确后，可接通交流电源自行操作， 若操作中发现有不正常现象，应断开电源分析 排故后重新操作。
FU1
熔断器
FU2
熔断器
KM
交流接触器
热继电器 FR1
热继电器座
SB1 SB3
按钮开关
SB2 SB4
按钮开关
M
三相鼠笼异步电动机
型号 DZ108-20/10-F
多地操作一台电动机单转运行控制电路_全程图解电工维修技法_[共2页]
![多地操作一台电动机单转运行控制电路_全程图解电工维修技法_[共2页]](https://img.taocdn.com/s3/m/d989f8d9f12d2af90342e64a.png)
第4章 电动机与控制电路
— 283 — 触器不释放、电动机不停转。
① 按下点动按钮SB 3，检查SB 3常闭触点是否已断开，若未断开可造成点动操作接触器吸合自锁，电动机不停转。
② 检查点动按钮SB 3常闭触点接5'号线与7号线是否短路。
控制回路其他故障及排除方法参见点动单转运行控制电路与连续单转运行控制电路故障排除方法相关内容。
4.2.6 多地操作一台电动机单转运行控制电路
多地操作一台电动机单转运行控制电路由电源开关QF 、热继电器FR 、接触器KM 及多个停止按钮SB 1…SB n （n 为奇数）、多个启动按钮SB 2…SB n （n 为偶数）等元器件构成。
在控制回路中，多个停止按钮串联连接，多个启动按钮并联连接。
该电路适用于需要在两地及以上控制电动机单转的设备。
下面我们以两地控制一台电动机为例介绍，控制原理如图4-2-67所示，接线方法如图4-2-68所示。
图4-2-67 两地操作一台电动机单转运行控制电路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
两地控制一台电动机原理图
————————————————————————————————作者：————————————————————————————————日期：
两地控制一台电动机原理图
两地控制一台电动机原理图
主电路：
电源隔离开关QS、用于短路保护的熔断器FU1－3、接触器KM的主触
点、用于过载保护的热继电器FR1的热元件、三相电动机M
控制电路：
用于短路保护的熔断器FU4、FU5、用于过载保护的热继电器FR1的常闭触点、接触器KM的线圈。
（1）甲地
停止按钮SB1、启动按钮SB2、信号灯
（2）乙地
停止按钮SB3、启动按钮SB4、信号灯
备注：其中控制两地的停止按钮采用串联联接方式，启动按钮采用并联联接方式。
