hgp电梯安装调试手册
日立HGP--现场进行磁极校正

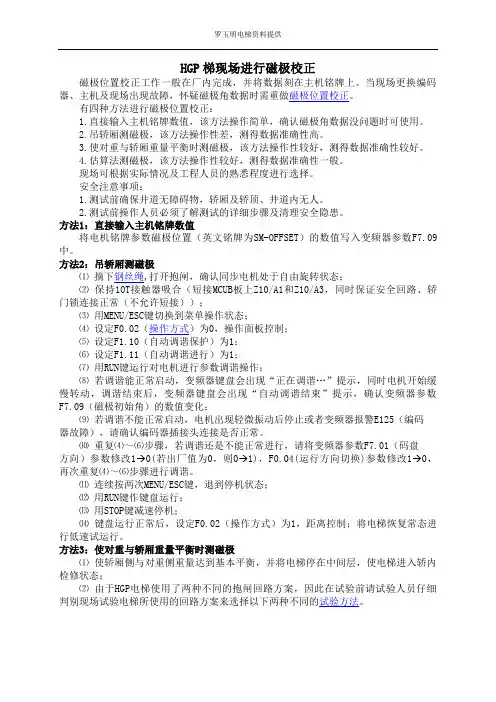

HGP梯现场进行磁极校正磁极位置校正工作一般在厂内完成，并将数据刻在主机铭牌上。
当现场更换编码器、主机及现场出现故障，怀疑磁极角数据时需重做磁极位置校正。
有四种方法进行磁极位置校正：1.直接输入主机铭牌数值，该方法操作简单，确认磁极角数据没问题时可使用。
2.吊轿厢测磁极，该方法操作性差，测得数据准确性高。
3.使对重与轿厢重量平衡时测磁极，该方法操作性较好，测得数据准确性较好。
4.估算法测磁极，该方法操作性较好，测得数据准确性一般。
现场可根据实际情况及工程人员的熟悉程度进行选择。
安全注意事项：1.测试前确保井道无障碍物，轿厢及轿顶、井道内无人。
2.测试前操作人员必须了解测试的详细步骤及清理安全隐患。
方法1：直接输入主机铭牌数值将电机铭牌参数磁极位置（英文铭牌为SM-OFFSET）的数值写入变频器参数F7.09中。
方法2：吊轿厢测磁极⑴摘下钢丝绳,打开抱闸，确认同步电机处于自由旋转状态；⑵保持10T接触器吸合（短接MCUB板上Z10/A1和Z10/A3，同时保证安全回路、轿门锁连接正常（不允许短接））；⑶用MENU/ESC键切换到菜单操作状态；⑷设定F0.02（操作方式）为0，操作面板控制；⑸设定F1.10（自动调谐保护）为1；⑹设定F1.11（自动调谐进行）为1；⑺用RUN键运行对电机进行参数调谐操作；⑻若调谐能正常启动，变频器键盘会出现“正在调谐…”提示，同时电机开始缓慢转动，调谐结束后，变频器键盘会出现“自动调谐结束”提示，确认变频器参数F7.09（磁极初始角）的数值变化；⑼若调谐不能正常启动，电机出现轻微振动后停止或者变频器报警E125（编码器故障），请确认编码器插接头连接是否正常。
⑽重复⑷～⑹步骤，若调谐还是不能正常进行，请将变频器参数F7.01（码盘方向）参数修改1→0(若出厂值为0，则0→1)，F0.04(运行方向切换)参数修改1→0，再次重复⑷～⑹步骤进行调谐。
⑾连续按两次MENU/ESC键，退到停机状态；⑿用RUN键作键盘运行；⒀用STOP键减速停机；⒁键盘运行正常后，设定F0.02（操作方式）为1，距离控制；将电梯恢复常态进行低速试运行。

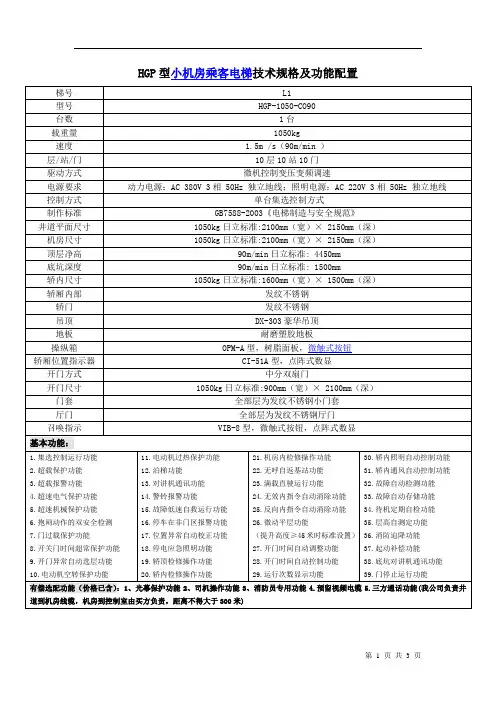

HGP型小机房乘客电梯技术规格及功能配置
Commutation power module
德国
Germany
5
数字信号处理芯片(DSP)
Digital signal processor (DSP)
美国
U.S.A
6
PWM控制芯片
PWM controll
美国
U.S.A
7
通信接口芯片
Communication Interface chip
客户
Client
泗水县农村信用合作联社
型号
Type
HGP
HGP系列电梯主要进口件清单Bill of HGP type elevator import parts
适用范围
Scope
630、825、1050（kg） 60、90、105（m/min）
序号
No.
名称
Name
产地
Producingarea
一
控制柜
美国
U.S.A
8
通信驱动器
Communication drive
荷兰
Holand
9
存储器（RAM）
RAM
韩国
Korea
10
存储器（Flash）
FLASH
美国
U.S.A
11
存储器（EEPROM）
EEPROM
美国
U.S.A
12
运算放大器
Operation amplifier
美国
U.S.A
13
比较器
Comparator
37.起动补偿功能
38.底坑对讲机通讯功能
39.门停止运行功能
有偿选配功能（价格已含）：1、光幕保护功能2、司机操作功能3、消防员专用功能4.预留视频电缆5.三方通话功能(我公司负责井道到机房线缆，机房到控制室由买方负责，距离不得大于300米)
日立GVFHGP电梯调试
日立G V F H G P电梯调试 The following text is amended on 12 November 2020.（小键盘功能列表）状态号功能MODE 0 SET 缺省模式，显示楼层，设为此模式可以清除其它模式的设定。
MODE 1 SET 电梯状态显示模式，在此状态下可以按INC键进入I/O口查看模式，该状态下可显示19组电梯状态。
MODE 2 SET 层高测定模式。
MODE 3 SET 机房检修模式。
MODE 4 SET 清除当前显示故障记录，此模式在1.5秒后会自动清除。
MODE 5 SET 禁止超载检测模式。
MODE 6 SET 查看主微机故障列表，同时可以在此操作清除内部所有故障记录表。
各状态解释：1）MODE 0 SET 电梯正常运行时（无故障），3个LED显示运行方向和层楼位置，其中LED0显示的是电梯的运行方向（表示方式与FMT板一致），LED1和LED2显示电梯层楼位置。
当系统只有变频器类故障时，变频器类故障码（E101~E140）与层楼位置交替显示；当系统只有控制系统类故障时，控制系统类故障码（E010~E094）与层楼位置交替显示；当系统既有变频器类故障又有控制系统类故障时，变频器类故障码（E101~E140）、控制系统类故障码（E010~E094）与层楼位置交替显示。
当同一类故障（变频器、控制系统类）有几个故障同时存在时，只显示故障码排在前面的一个故障，当最前面的故障消除后，再显示排在下面的故障。
2）MODE 1 SET 该状态下可显示电梯的19个基本状态，并且可以查看18组I/O信号子状态。
进入该状态后（MODE 1 SET），三个LED显示的是电梯的基本状态，其具体意义请参看下表（电梯运行基本状态显示定义表）。
在基本状态下按INC/ST 键，则进入查看18组I/O信号子状态。
此时LED0显示的是子状态的组号，共有18组，可按INE/ST键调组号，组号按照0、1、2、3、4、5、6、7、8、9、A、B、C、D、E、F、G、H，基本状态0、1、2、3…依次循环变化显示。
HGP电梯(EV-ECD03系统)故障检测说明yishuihan
发至：设计类文档接收组(电气) [√]; 设计类文档接收组(机械) [ ]; 设计类文档接收组(机电一体化) [ ]; 其他：工程技术科、工程开发科 HGP 电梯（EV-ECD03系统）故障检测说明一.电梯故障检出及处理的流程右图为电梯发生故障时，HGP 微机检出故障及处理过程的简图。
1． 电梯通电运行时，HGP 微机在每个程序运行周期都对其输入、输出的信号进行检测，通过一定的逻辑运算判断电梯的运行状态是否正常。
当故障条件满足时，HGP 微机判定此时电梯发生故障，产生故障标志。
2． HGP 微机将故障标志转化成电梯故障码（故障码是故障名称的号码），并对故障码及此时电梯的运行状态以一定的形式记录在HGP 微机的寄 存器地址中。
被记录的故障码及电梯的运行状态包括： （1）电梯发生故障的故障码。
（2）电梯发生故障时HGP 微机的输入、输出状态。
（3）电梯发生故障时电梯的速度。
（4）电梯发生故障时电梯所在的层楼。
（5）电梯发生故障时HGP 主微机、副微机内部运行状态。
3． HGP 微机根据故障标志对故障进行分类登记，并根据故障的级别对电梯作出不同的故障处理。
HGP 电梯故障现有5大类、7个级别的故障 处理方式。
5大类分别命名为：A 类、B 类、C 类、D 类 和E 类。
7个级别分别是：A1级、A2级、B1级、B2级、C 级、D 级 和E 级。
4． 当电梯发生异常时，保护功能动作，变频器专用编程器LED 闪烁显示故障代码，LCD 屏显示故障名称；另外主控板小键盘LED 闪烁显示故障代码。
HGP 系列电梯所有可能出现的故障类型，如表1所示，变频模块相关故障全部属于A1级别故障，显示范围为E101～E140，电梯逻辑方面的故障显示范围为E10～E97。
故障发生时，先按表1、表2说明进行自查，并详细记录故障现象。
发至：设计类文档接收组(电气) [√]; 设计类文档接收组(机械) [ ]; 设计类文档接收组(机电一体化) [ ]; 其他：工程技术科、工程开发科 二. 电梯故障的内部处理方式备注：（1）当电梯同时出现2个以上的故障时，故障的处理级别按高的进行。
HGP电梯安装调试手册2.
⑶ 低速试运行流程图如下
将电梯置于正常状态
确认变频器 F7.09 参数与电机 铭牌参数磁极位置的数值一 致；确认控制柜输出 U、V、W 相和电机 U、V、W 一一对应
确认安全回路正常
1． 电 梯 不 能起 动，检查厅 轿门开关、 关门极限开 关、上下极 限开关、SDS 开关和轿厢 与控制柜通 讯正常
注意：1.为了安全，第一次低速试运行必须在机房操作（MODE-3-SET，机房检修操作与 FMT 板一
致）； 2.检修运行前，使用主控板 MCUB 上的小键盘和 LED 检查主控板的输入、输出信号是否正常。 在检查过程中，注意对以下回路进行检查：上下行限位开关信号输入回路、安全回路、 轿 门及厅门门锁信号输入回路、检修信号输入回路； 3.轿厢盘至中间层。
的 层高自测定运行状态，使层高测定终止。 2.使用主控板上的小键盘时，需非常小心，避免误进入层高测定模式 （MODE 2 SET），以致层高数据的丢失。 ④ 层高测定完成后，用变频器专用键盘检查变频器的数据， F4.00 地址中应写 入正确的隔磁板数，F4.09～F4.41（1～32 层）中应该写入相应的层高脉冲数。
2.2 电气系统介绍 变频门机电气控制系统由 DMC、DMD 两块电子板构成，其中信号输入、输出的主 控
电子板是 DMC 板。DMC 电子板上的接线端子（WAGO）、指示灯和开关位置如下图所示：
JE JD LED2
JA
LED1
JB
JC
DMD 电子板
JA
L10 L15 L12 L14 L11 L13
JS1
