火电厂主厂房布置规范
火力发电厂土建结构设计规范

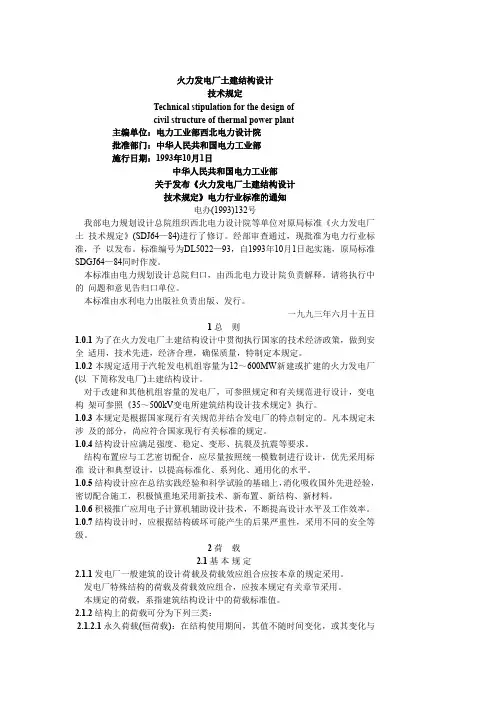

火力发电厂土建结构设计技术规定Technical stipulation for the design ofcivil structure of thermal power plant主编单位：电力工业部西北电力设计院批准部门：中华人民共和国电力工业部施行日期：1993年10月1日中华人民共和国电力工业部关于发布《火力发电厂土建结构设计技术规定》电力行业标准的通知电办(1993)132号我部电力规划设计总院组织西北电力设计院等单位对原局标准《火力发电厂土技术规定》(SDJ64—84)进行了修订。
经部审查通过，现批准为电力行业标准，予以发布。
标准编号为DL5022—93，自1993年10月1日起实施，原局标准SDGJ64—84同时作废。
本标准由电力规划设计总院归口，由西北电力设计院负责解释。
请将执行中的问题和意见告归口单位。
本标准由水利电力出版社负责出版、发行。
一九九三年六月十五日1 总则1.0.1 为了在火力发电厂土建结构设计中贯彻执行国家的技术经济政策，做到安全适用，技术先进，经济合理，确保质量，特制定本规定。
1.0.2 本规定适用于汽轮发电机组容量为12～600MW新建或扩建的火力发电厂(以下简称发电厂)土建结构设计。
对于改建和其他机组容量的发电厂，可参照规定和有关规范进行设计，变电构架可参照《35～500kV变电所建筑结构设计技术规定》执行。
1.0.3 本规定是根据国家现行有关规范并结合发电厂的特点制定的。
凡本规定未涉及的部分，尚应符合国家现行有关标准的规定。
1.0.4 结构设计应满足强度、稳定、变形、抗裂及抗震等要求。
结构布置应与工艺密切配合，应尽量按照统一模数制进行设计，优先采用标准设计和典型设计，以提高标准化、系列化、通用化的水平。
1.0.5 结构设计应在总结实践经验和科学试验的基础上，消化吸收国外先进经验，密切配合施工，积极慎重地采用新技术、新布置、新结构、新材料。
1.0.6 积极推广应用电子计算机辅助设计技术，不断提高设计水平及工作效率。
火电厂主厂房布置
锅炉房及炉后的布置
锅炉本体、送风机、除尘器、引风机、 脱硫脱硝装置、烟囱
制粉系统 除尘器 脱硫塔 SCR 预热器
锅炉房及炉后的布置
锅炉本体、送风机、除尘器、引风机、 脱硫脱硝装置、烟囱
• 2-4台锅炉公用一个烟囱，烟囱与引风机、烟道的 布置对称，采用内置烟囱或烟塔合一技术等
集控室的布置
• 大容量机组集控室一般为多合一，布置在两台 锅炉之间； • 单元控制室应有良好的空调、照明、隔热、防 尘、防火、防振、防噪声设施； • 单元控制室尽量不放控制柜和仪表柜，严禁汽 水、油管道穿越集控室。
• 立式加热器一般布置在机组旁边，靠近除氧间一侧， 卧室加热器一般布置在除氧间的运转层及以上的1-2 层中。 • 热网加热器一般纵向布置在A列柱侧，
• 汽轮机的主油箱、油泵及冷油器等设备布置应远离高 温管道，一般布置在零米层机头靠A列柱处。
除氧间的布置
• 除氧间一般分三层：上层布置除氧器、给水箱及工业水 箱；中层布置管道；下层布置厂用配电装置，大型机组 除氧间可设置4-5层。
火电厂总体布置演示
火电厂 变电站
主厂房
煤场区
水处理区
办公生活区
电厂外景
电厂外景
环保理念、经济适用、人文关怀
煤仓间的布置
• 煤仓间一般分三层：
• 第一层在零米层，布置磨煤机和排粉风机等设备；
• 第二层一般和锅炉运转层标高一致，布置有给煤机、 煤秤、给粉机等设备等； • 第三层主要布置皮带输煤机，宜分层布置，减小跨距 和投资
锅炉房及炉后的布置
锅炉本体、送风机、除尘器、引风机、 脱硫脱硝装置、烟囱
• 锅炉房露天布置和半露天布置、紧身罩封闭布置
锅炉房
除氧间、煤仓间
火力发电厂主厂房布置
机组横向布置的汽机厂房
135MW机组
机组纵向头对头布置 岛式
机组纵向顺列布置
大平台
供热站布置在毗屋主厂房断面 四列式加毗屋
供热站除氧间布置在毗屋内厂房断面
供热站布置在汽机房内 岛式
谢谢大家！
四列式布置的主厂房
除氧仓间合并布置方式
汽机车间布置：
按 横向布置 机 组 纵向布置 摆 放 位 置 按 岛式布置 平 台 形 大平台布置 式 汽轮机并排布置
头对头 尾对尾 顺列 大小机组都有
多用于125MW以下 机组 多为小机组
加热器平台与汽机 200MW以下机组 房平台自成体系
加热器平台与汽机 300MW以上机组 房平台连成一体
主厂房布置
主厂房布置
主厂房布置的一般原则： 适应电力生产工艺流程的要求， 设备布局和空间利用合理， 管线连接短捷、整齐， 设施布置紧凑、恰当； 巡回检查通道畅通，检修运行方便； 主厂房及其内部设施、表盘、管道、和 平台扶梯等的色调柔和统一； 根据规划要求,考虑扩建条件。
常用的主厂房布置 • 从国内电厂的主厂房格局来看，比较常用的 是四列式布置，即汽机房、除氧间、煤仓间、 锅炉房顺序布置。 • 四列式布置的主厂房，厂房内整齐美观，工 艺系统分区明确，运行、检修条件好，但占 地面积和体积都比较大，空间没有充分利用。 • 机组也有采用将除氧间和煤仓间合并的方式。 进口机组大都按汽机锅炉分岛布置，即将煤 仓间及锅炉房作为独立的锅炉岛与汽机岛完 全分开。 300MW电厂如上安电一期，600MW电厂如 沙角C、邯峰电厂等。
浅谈火力发电厂的总图布置与优化
浅谈火力发电厂的总图布置与优化随着科学技术的发展和工业自动化水平的提高，人们对电力资源的需求也越来越大，火力发电厂的企业规模也越来越大。
由于火电厂的生产过程十分复杂，因此火力发电厂的总体布局是非常重要的，如果总图布置不合理，就会对整个企业的有效运作产生巨大的不良影响，甚至导致企业难以高效运作，同时也会造成资源和建设成本的浪费。
本文从火力发电厂总图布置的原则与内容方面进行分析，指出了合理总图布置、优化布局对火力发电厂长久发展的重要作用。
标签：火力发电厂；总图布置；布置优化我国火电厂的建设已经达到了最高峰，在高峰期间，大量的火力发电厂被修建，大量好的土地资源都已经被占用。
导致目前适合的火电厂厂址资源越来越少。
现在，在建或待建的大部分火电厂场地条件都比较差，其中许多场地位于自然海拔较大、需要大量人力建设的偏远山区，这大大提高了火力发电厂的建设成本。
通过合理的总图布置，优化总体方案的精细设计，可以有效减少火力发电厂建设的工程量，减少厂房面积和拆迁工作量，有效提高电力企业的经济效益和社会效益。
1、火电厂总图布置的概述1.1火力发电厂总图布置的内容火力发电厂总图布置内容设计的范围较广，影响因素众多，是一项比较全面的工作，因此需要将每个系统的设计包含在内，实现机械、土建和公共工程的密切合作。
火电厂总图的设计是其发展的基础，是火力发电厂实现标准化生产的第一步。
根据火力发电厂的不同业务性质，其总图布置也不尽相同。
一般情况下，火电厂的总图布置首先需要明确合理的建筑物布局和各种工程设计的平面位置，接下来是要合理选择和布局各条运输路线，然后需要安排各种管道的走向和布局，最后需要考虑火力发电厂周围的绿化景观设施，以达到环保节约而又高效的布局效果。
1.2火电厂总图布置的原则火力发电厂的总图布置需要遵循以下的几个原则。
第一，按照批准的规划范围和建设规模，进行总体上的规划建设。
充分利用原有的设施，改造不合理的设施。
最大限度上减少对原有施工设施的拆迁，减少对生产实际的影响。
关于火力发电厂厂区各功能分区的总平面布置要求[权威资料]
![关于火力发电厂厂区各功能分区的总平面布置要求[权威资料]](https://img.taocdn.com/s3/m/d16199f56294dd88d0d26bd5.png)
关于火力发电厂厂区各功能分区的总平面布置要求本文档格式为WORD,感谢你的阅读。
[摘要]总平面布置是发电厂整个设计工作中具有重要意义的一个组成部分，是在设计中贯彻国家的方针政策的重要环节。
总平面布置是一项综合性的科学技术，需要从全局出发，全面的辨证的对待各种要求，主动与有关设计专业，密切配合，共同研讨。
一定要重视经济核算，进行多方面的技术经济比较，以选择占地稍、投资省、建设快、运行费用地和有利生产、方便生活的最合理方案。
[关键词]优化布置统一规划因地制宜TM A 1009-914X（2014）31-0329-01一、厂区总平面布置的主要原则1.厂区总平面布置设计，是在确定的厂址和总体规划的基础上，根据电厂生产工艺流程的要求结合当地自然条件和工程特点进行的，在满足防火、安全、卫生、检修和环境保护等主要方面规定的条件下，因地制宜地综合各种因素，统筹安排全厂建、构筑物的位置，为电厂的安全生产、方便管理控制工程造价，节约集约用地创造条件，进一步落实和完善总体规划的基础上提出厂区总平面布置方案。
2.厂区总平面布置应按规划容量和本期建设规模，统一规划，分期建设。
3.主厂房和烟囱、冷却塔、封闭式园形煤场等荷重较大的主要建构筑物，宜布置在地层均匀、地基承载力较高的区域。
4.厂区内各建（构）筑物在生产过程中的火灾危险性及其最低耐火等级，防火间距应符合《火力发电厂总图运输设计技术规程》、《大中型火力发电厂设计规范》及《建筑设计防火规范》等有关规程规定。
5.厂区总平面布置应考虑主厂房、自然通风冷却塔、直接空冷器等声源对厂界外噪声敏感设施的影响。
6.当发电厂机组总容量大于1200MW时，消防车配置不少于2辆，600MW∽1200MW时为2辆，小于600MW时为一辆。
发电厂原则上不单独设置消防站，但应满足消防车5分钟能到达火灾现场的要求，可利用城镇或企业消防设施，也可将消防站费用交由当地消防部门统一使用。
当厂区需设消防车库时，应单独布置，并应按消防站规定设置练习场地。
火电建筑标准清单
火电建筑标准清单1. 引言火电是一种重要的能源供应方式，其建筑标准对于确保火电厂的安全运营和环境保护至关重要。
本文档提供了火电建筑标准清单，涵盖了火电厂建筑标准的主要内容。
2. 建筑规划• 2.1 火电厂选址要求– 2.1.1 地形要求– 2.1.2 地质要求– 2.1.3 交通要求• 2.2 火电厂布局设计– 2.2.1 主要建筑物布置– 2.2.2 道路布置– 2.2.3 绿化和景观设计3. 建筑设计• 3.1 建筑结构设计– 3.1.1 主厂房建筑结构设计要求– 3.1.2 辅助建筑物建筑结构设计要求• 3.2 建筑材料选择– 3.2.1 主厂房建筑材料选择要求– 3.2.2 辅助建筑物建筑材料选择要求4. 建筑施工• 4.1 施工准备工作– 4.1.1 火电厂建筑施工组织设计– 4.1.2 施工安全措施• 4.2 建筑主体施工– 4.2.1 主厂房施工要求– 4.2.2 辅助建筑物施工要求• 4.3 环境保护措施– 4.3.1 垃圾处理要求– 4.3.2 建筑废水处理要求5. 竣工验收• 5.1 建筑工程竣工验收程序• 5.2 竣工验收标准• 5.3 相关验收文件要求6. 建筑维护• 6.1 建筑设施维护要求• 6.2 建筑物定期检查与维修7. 总结本文档提供了火电厂建筑标准清单，包括建筑规划、建筑设计、建筑施工、竣工验收和建筑维护等方面的要求。
这些标准的遵守对于确保火电厂的安全运营和环境保护至关重要。
通过遵守这些标准，可以有效提高火电厂建筑的质量和效益。
注意：以上内容仅为示例，实际标准清单可能会更加详细和全面。
第八章火电厂主厂房布置
（2）柱距：主厂房横轴方向 以 主厂房固定端向扩建端 方向排列立柱，以①、②、 ③数字编号
（3）标高：主厂房空间及各 平台高度称为“标高”
• 根据各车间的相互配置：外煤仓布置方式、内煤 仓布置方式、混合煤仓布置
概述
• 火电厂主厂房：指安装发电厂主要设备和辅助设备的 厂房，应布置适中位置
• 主厂房：由锅炉房、汽机房、除氧间、煤仓间、除尘 器和烟囱等生产车间和部分组成
1、主厂房的定位 （1）供给水的条件 （2）电气出线方便，并有足够的出线走廊宽度 （3）供热管道引出方便 （4）主厂房的固定端宜朝向厂前区和城镇方向，扩建
端宜朝向施工和扩建便利的方向 （5）根据地形特点，使交通进出方便并减少土石方量
2、内容：1）锅炉房、汽机房、除氧间、煤仓 间等生产车间的组合方法
2）生产车间各主要设备及辅助设备的布置 3）主厂房和其它有关建筑物的连接方式
§8－1主厂房的布置型式及特点
• 主厂房内的三个坐标方向 （1）跨距：主厂房纵轴方向
二、内煤仓布置型式
——除氧间和煤仓间 并列在汽机房和锅炉 房之间
三、合并煤仓布置型式
——内煤仓与除氧间 合并为单框架结构
32_火电厂主厂房布置课件
2023/9/15
火电厂主厂房布置
•第八章 火电厂主厂房布置
•概述 •主厂房布置的基本要求 •主厂房的布置类型及特点 •主厂房内主要设备的布置
•总结
火电厂主厂房布置
•一、概述
• 朗肯循环T-S图
• 火电厂基本热力系统图
• 火电厂生产演示
火电厂主厂房布置
•一、概述
• 火电厂
•变电站 •主厂房
• 设备布局和空间利用合理 •3 •为运行、检修人员创造良好的工作和卫生环
境 •4 •兼顾整体性、协调性和艺术性
火电厂主厂房布置
•三、主厂房的布置类型及特点
•F
•E
•炉 后
•D
•固 •C
•B •定
•端
•柱
•A
距
•锅 炉 •煤 仓 间 •除 氧 间
•汽 轮 机
•扩 •展 •端
•跨 距
•13 •32 •3 •34 •35 •36 •37 •38
•13 •32 •3 •34 •35 •36 •37 •38
火电厂主厂房布置
•四、主厂房内主要设备的布置
•汽机房的布置
•汽轮机本体、给水泵、凝结水泵、循环 水泵、加热器、供热设备、油系统
•除氧间的布置
•主
•厂
•煤仓间的布置
房
•锅炉房及炉后的布置
•锅炉本体、送风机、除尘器、引风机、
脱硫脱硝装置、烟囱
•D
•固
•C
•煤 仓 间
•B •定 • 除 氧 间
•端 • 汽 机 房 •A
•31 •32 •3 •34
•锅 炉 房
•煤 仓 间 •除 氧 间 •汽 机 房
•35 •36 •37
火电厂主厂房布置规范解读
B A
定
端
缺点：风烟管道 长，辅助机械设 备布置不集中， 不利于扩建不同 容量机组
3 13 23 43 53 63 7
3 8
三、主厂房的布置类型及特点
F E 煤 仓 间 D C 固 锅 炉 房 除 氧 间 汽 机 房 3 煤 仓 间 锅 炉 房 除 氧 间 汽 机 房
在内煤仓布置的 基础上，将双框 架结构合并为单 框架结构，更加 节约空间和材料
B A
定
端
煤 仓 间 除 氧 间
汽 机 房 3
3 1
3 2
3 4
3 5
3 6
3 7
3 8
国内200、 300MW机组采 用较多，国外 1200MW机组 也采用这种布置
三、主厂房的布置类型及特点
F E D C 固 锅炉房 煤 仓 间 煤 仓 间
优点：尾部烟道 短，烟道出灰方 便，便于扩建不 同容量机组，锅 炉房采光好
B A
定
端
3 1
3 2
3 4
3 5
3 6
3 7
3 8
缺点：机炉连接 管道长，主蒸汽 管道与煤粉管道 有干扰，煤仓间 较暗
三、主厂房的布置类型及特点
F E D C 锅 炉 房 固 锅 炉 房 煤 仓 间 除 氧 间 汽 机 房
煤仓间的布置
• 煤仓间一般分三层：
• 第一层在零米层，布置磨煤机和排粉风机等设备；
• 第二层一般和锅炉运转层标高一致，布置有给煤机、 煤秤、给粉机等设备等； • 第三层主要布置皮带输煤机，宜分层布置，减小跨距 和投资
锅炉房及炉后的布置
锅炉本体、送风机、除尘器、引风机、 脱硫脱硝装置、烟囱
火电厂主厂房布置规范
火电厂主厂房布置规范1. 引言火电厂是一种以燃煤、燃油、天然气等为燃料，通过燃烧产生高温高压蒸汽推动汽轮机发电的设施。
主厂房是火电厂中最重要的区域之一，主要用于放置发电机组、锅炉、凝结器等设备。
合理的主厂房布置规范可以确保设备的安全运行、方便维护以及提高发电效率。
本文将介绍火电厂主厂房布置的规范要求。
2. 主厂房布置的基本原则火电厂主厂房的布置应遵循以下几个基本原则：2.1 安全第一火电厂是一种复杂的工业设施，安全问题必须放在首位。
主厂房的布置应考虑防火、防爆、通风、排烟等安全因素，确保设备的安全运行，减少意外事件的发生。
2.2 功能合理主厂房的布置应尽可能合理，使设备之间的距离和相互之间的关系有机结合。
各个功能区域之间的布置应满足生产操作的需要，提高生产效率。
2.3 维护便捷主厂房的布置应考虑设备的维护和检修，通道和空间的设计应合理，确保维修人员可以方便地进入各个设备，进行设备的日常维护和检修工作。
2.4 省能节能主厂房的布置应考虑节能降耗的要求，合理利用自然资源，优化设备的布置，减少能源的浪费，提高发电效率。
3. 主厂房布置的具体要求根据上述基本原则，火电厂主厂房的布置需要满足以下具体要求：3.1 设备的安全间距设备之间的安全间距是确保设备安全运行的重要因素。
不同设备之间的安全间距应符合规范要求，不得低于国家相关标准的要求。
3.2 排烟通风系统主厂房应配备完善的排烟通风系统，确保主厂房内空气流通，并及时排除产生的烟雾和有害气体，具备良好的工作环境。
3.3 设备进出通道主厂房应设置合理的设备进出通道，便于设备的运输、安装和调试。
通道应宽敞、平整，避免阻碍设备的正常运行。
3.4 维护空间的设计为方便设备的维护和检修，主厂房应合理设计维护空间。
维护空间应考虑设备的维修需要，满足工作人员进入和操作设备的要求。
3.5 能源利用和环保主厂房布置应考虑节能降耗和环保要求。
尽可能利用自然资源，优化设备布置，采用节能环保的设备，并且合理设计供暖、通风、供水等系统。
小型发电厂主厂房布置
小型发电厂主厂房布置7主厂房布置7．1一般规定7．1．1发电厂主厂房的布置应符合热、电生产工艺流程，做到设备布局紧凑、合理，管线连接短捷、整齐，厂房布置简洁、明快。
7．1．2主厂房的布置应为安全运行和方便操作创造条件，做到巡回检查通道畅通。
厂房内的空气质量、通风、采光、照明和噪声等应符合现行国家有关标准的规定。
特殊设备应采取相应的防护措施，符合防火、防爆、防腐、防冻、防毒等有关要求。
7．1．3主厂房布置应根据自然条件、总体规划和主辅设备特点及施工场地、扩建条件等因素，进行技术经济比较后确定。
7．1．4主厂房布置应根据发电厂的厂区、综合主厂房内各工艺专业设计的布置要求及发电厂的扩建条件确定。
扩建厂房宜与原有厂房协调一致。
7．1．5主厂房内应设置必要的检修起吊设施和检修场地，以及设备和部件检修所需的运输通道。
7．2主厂房布置7．2．1主厂房的布置形式宜按汽机房、除氧间(或合并的除氧煤仓间)、煤仓间、锅炉房的顺序排列。
当采用其他的布置形式时，应经技术经济比较后确定。
7．2．2主厂房的布置应与发电厂出线，循环水管进、排水管位，热网管廊，主控制楼(室)、汽机房毗屋和其周围的环形道路等布置相协调。
7．2．3主厂房各层标高的确定应符合下列规定：1双层布置的锅炉房和汽机房，其运转层宜取同一标高。
汽机房的运转层宜采用岛式布置。
2除氧器层的标高应保证在汽轮机各种运行工况下，给水泵或其前置泵进口不发生汽化。
当气候、布置条件合适、除氧间不与煤仓间合并时，除氧器和给水箱宜采用露天布置。
3煤仓间给煤机层的标高应符合下列规定：1)循环流化床锅炉给煤机层的标高应考虑锅炉给煤口标高(包括播煤装置)、所需给煤机级数、给煤距离和给煤机出口阀门布置所需的空间等。
2)煤粉锅炉给煤机层的标高应由磨煤机(风扇磨煤机除外)、送粉管道及其检修起吊装置等所需的空间决定。
在有条件时，该层标高宜与锅炉运转层标高一致。
风扇磨煤机的给煤机层标高应考虑干燥段的布置。
GB50229火力发电厂与变电所设计防火规范
GB50229火力发电厂与变电所设计防火规范篇一：火力发电厂与变电所设计防火规范火力发电厂与变电所设计防火规范GB50229-961 总则1.0.1 为确保火力发电厂(以下简称发电厂)和变电所运行中的安全,贯彻“预防为主，防消结合”的消防工作方针，防止或减少火灾危害，保障人身和财产安全，制订本规范。
1.0.2 本规范适用于燃煤的3～600MW机组的新建、扩建发电厂以及电压为35～500kV、单台变压器容量为5000kVA及以上的新建地上变电所。
1.0.3 发电厂和变电所的防火设计应结合工程具体情况，积极采用新技术、新工艺、新材料和新设备，做到安全适用，技术先进，经济合理。
1.0.4 发电厂和变电所的防火设计，除应执行本规范的规定外，尚应符合国家现行的有关标准、规范的要求。
2 发电厂建(构)筑物的火灾危险性分类及其耐火等级 2.0.1 建(构)筑物的火灾危险性分类及其耐火等级应符合表2.0.1的规定。
注：①除本表规定的建(构)筑物外，其他建(构)筑物的火灾危险性及耐火等级应符合现行的国家标准《建筑设计防火规范》的有关规定。
②电气控制楼（主控制楼、网络控制楼）、微波楼、继电器室，当不采取防止电缆着火后延燃的措施时，火灾危险性应为丙类。
2.0.2 建(构)筑物构件的燃烧性能和耐火极限，应符合现行的国家标准《建筑设计防火规范》的有关规定。
2.0.3 承重构件为不燃烧体的主厂房及运煤栈桥，其非承重外墙为不燃烧体时，其耐火极限不应小于0.25h；为难燃烧体时，其耐火极限不应小于0.5h。
2.0.4 汽轮机头部油箱及油管道附近的钢质构件应采取防火保护措施。
非承重构件的耐火极限应为0.5h，承重构件的耐火极限应为1h。
当汽轮发电机为岛式布置或运转层楼板开孔较大时，其对应钢屋架的耐火极限应为0.5h。
2.0.5 集中控制室、主控制室、网络控制室、汽机控制室、锅炉控制室和计算机房的室内装修应采用不燃烧材料。
2.0.6 集中控制楼内的集中控制室、计算机室与其他房间的隔墙应采用不燃烧体，其耐火极限不应小于1h。
主厂房的结构组成与布置介绍
主厂房的结构组成与布置
第一节 主厂房的组成
火力发电厂主厂房一般包括汽机房、锅炉房、除氧间与煤仓间（或合并的除氧
煤仓间）几个单体工程。在大型电厂中，往往把机、炉、电集中控制室从主厂房
除氧煤仓间分离出来，在锅炉房侧面设一独立的集中控制楼。下面分别对各个单
体工程的功能、设备布置情况及结构特点做简要介绍。
为了安装、检修、汽机间一般设置1 − 2 台吊车，100 ~ 200MW 机组装机在 4 台以上时， 300MW 及以上机组装机在 2 台及以上时，可装设两台起重量相同的 桥式吊车。吊车的起重量应根据检修时起吊的最重件（不包括发电机静子）选择。 吊车的轨顶标高，应按所需起吊设备的起吊高度确定。
汽轮发电机组可采用纵向和横向两种布置方式： 1、机组纵向布置：即汽轮发电机组的轴线与厂房纵向轴线平行布置。这样， 厂房的横向跨度较小，设备的安装、检修方便，冷却水管道容易布置，但厂房较 长、致使占地稍多，高温高压蒸汽的主蒸汽合金管道稍长，增加部分造假。按机 组的头尾布置还可分为：头尾相接的顺列布置；头尾相对的对称布置。 2、机组横向布置：即汽轮发电机组的轴线与厂房的纵向定位轴线相垂直的布 置。这使厂房长度缩短，主蒸汽管道缩短，但由于机座长度大，使厂房的横向跨 度增加，当采用大柱距，而机组台数又很少时厂房纵向因柱距减少而使刚度减弱。 为了保证在安装检修时能抽出发电机转子，有时还须在正对的外侧柱距间向外延 伸一个披尾，形成所需空间；此外，循环冷却水管布置困难。 以上两种布置方式各有优缺点，在结合实际进行综合比较后才能确定采用哪 种方式合理。对于 200MW 及以上的大机组宜采用纵向顺列布置。当条件合适时， 200MW 机组也可横向布置，采月空冷方式的机组，应采用纵自顺列布置。 二、除氧煤仓间 除氧煤仓间的布置，由除氧间与煤仓间二部分组成：
GB50049-94小型火力发电厂设计规范
小型火力发电厂设计规范Code for design of small-size power plantGB 50049—94关于发布国家标准《小型火力发电厂设计规范》的通知建标〔1994〕670号根据国家计委计综〔1989〕30号文的要求，由电力工业部负责主编，会同有关单位共同修订的国家标准《小型火力发电厂设计规范》已经有关部门会审。
现批准《小型火力发电厂设计规范》GB 50049－94为强制性国家标准,自一九九五年七月一日起施行。
原国家标准《小型火力发电站设计规范》GBJ 49－83同时废止。
本规范由电力工业部负责管理，其具体解释等工作由河南省电力勘测设计院负责，出版发行由建设部标准定额研究所负责组织。
1 总则1.0.1为了在小型火力发电厂(以下简称发电厂)设计中，贯彻国家的基本建设方针、政策，优先实行热电联产，讲求经济效益、社会效益，节约能源，节省工程投资，节约原材料，缩短建设周期；因地制宜地利用煤炭资源，实行综合利用，节约用地、用水，保护环境，执行劳动安全和工业卫生等现行的国家标准的规定，做到符合国情、技术先进、经济合理、运行安全可靠，制订本规范。
1.0.2 本规范适用于压力参数为次中压、中压、次高压、单台锅炉额定蒸发量20～130t/h、供热式汽轮机功率1.5～12MW、凝汽式汽轮机功率3～25MW的新建或扩建的燃煤发电厂设计。
1.0.3 确定发电厂的类型，应符合下列规定：1.0.3.1根据城镇地区热力规划，热电负荷的现状和发展，热力负荷的特性和大小，在经济合理的供热范围内，应建设供热式发电厂。
1.0.3.2 根据城镇地区电力规划，在煤炭资源丰富而交通不便的缺电地区或无电地区，以小水电为主的地区，解决枯水季节电源，具备煤炭来源条件时，应因地制宜地建设适当规模容量的凝汽式发电厂。
1.0.3.3根据企业规划发展热、电负荷的需要，可建设适当规模的企业自备供热式发电厂。
1.0.4 供热式发电厂机组的选型，应依据“以热定电”的原则，并根据热负荷大小和特性，经技术经济比较后合理确定。
GB 50049 小型火力发电厂设计规范
21.1一般规定 21.2主厂房 21.3电气建筑与电气设备 21.4运煤建筑 21.5化学建筑 21.6其他辅助及附属建筑 21.7厂区制冷、加热站及管
22.1一般规定 22.2环境保护和水土保持设计要求 22.3各类污染源治理原则 22.4环境管理和监测 22.5水土保持
23.1一般规定 23.2劳动安全 23.3职业卫生
18.1水源和水务管理 18.2供水系统 18.3取水构筑物和水泵房 18.4输配水管道及沟渠 18.5冷却设施 18.6外部除灰渣系统及贮灰场 18.7给水排水 18.8水工建（构）筑物
20.1一般规定 20.2抗震设计 20.3主厂房结构 20.4地基与基础 20.5采光和自然通风 20.6建筑热工及噪声控制 20.7防排水 20.8室内外装修 20.9门和窗
读书笔记
这是《GB 50049- 小型火力发电厂设计规范》的读书笔记模板，可以替换为自己的心得。
精彩摘录
这是《GB 50049- 小型火力发电厂设计规范》的读书笔记模板，可以替换为自己的精彩内容摘录。
作者介绍
这是《GB 50049- 小型火力发电厂设计规范》的读书笔记模板，暂无该书作者的介绍。
GB 50049- 小型火力发电厂设计规 范
读书笔记模板
01 思维导图
03 目录分析 读书笔记 06 作者介绍
思维导图
化石
控制
本书关键字分析思维导图
燃料
新建
仪表
系统
主
火力发 电厂
方式
固体
设施
建筑
设计规范
水 设备
管理
辅助
电气
运煤
内容摘要
本规范适用于高温高压及以下参数、单机容量在125MW以下、采用直接燃烧方式、主要燃用固体化石燃料的 新建、扩建和改建火力发电厂的设计。
热力发电厂第九章 热力发电厂
1.主厂房应布置在厂区的适中地位，当采用直流 供水时，宜靠近水源。主厂房和烟囱宜布置在土质均 匀、地基承载力较高的地区。主厂房的固定端宜朝城 镇方向。
2.发电厂主厂房布置应适应电力生产工艺流程的 要求，并做到设备布局和空间利用合理，管线连接短 捷、整齐，厂房内部设施布置紧凑、恰当；巡回检查 的通道畅通，为发电厂的安全运行、检修维护创造了 良好的条件。
（1）钢结构主厂房，根据国情为降低造价，不再考虑汽 机房和除氧间采用全封闭微正压厂房； （2）汽机房和除氧间的长度为171.5~191.5m之间； （3）主厂房跨距 （4）两机一控，控制室布置在集控楼运转层上，集控楼 布置在两台锅炉之间，并延伸至煤仓间。 （5）南方地区锅炉较多采用露天布置，炉顶加盖屋顶， 并设汽包小室。北方地区锅炉多为紧身封闭，以满足防冻 之需；
（6）两台锅炉合用一座单筒或两管集束烟囱，在烟 囱外侧预留布置烟气脱硫装置位置；
（7）汽机房、除氧间、控制室的运转层标高多为 13.7m，它主要受低压缸和凝汽器的结构形式决定。
（8）主厂房柱距，一般由磨煤机布置所决定。 （9）在汽机房布置中，汽轮发电机均为纵向顺列布 置。 （10）在锅炉房的布置中，锅炉房的跨距主要由炉前 距离确定，因为锅炉本体的柱网尺寸是由制造厂决定的， 炉后至烟囱中心线距由除尘器及吸风机布置来决定。
10.常规的主厂房宜按锅炉房、煤仓间、除氧间（或 合并的除氧煤仓间）、汽机房的顺序布置，其主要尺寸不 宜超过同类机组主厂房参考设计的尺寸。
11.当汽机房(或除氧间)与锅炉房(或煤仓间)采用相 同柱距时，汽机房（或除氧间）与锅炉房(或煤仓间)之间 不应脱开布置（即设单排柱）。
12.热网加热站宜布置在主厂房内。对选用大型卧式 热网加热器的加热站，在非严寒地区可采用露天布置。
火电厂厂址选择及总平面布置方案研究
火电厂厂址选择及总平面布置方案研究摘要：现代电力领域当中，火电厂依然占据主要的地位，有效对火电厂进行建设，可为社会发展输送充足的电力能源。
而想要建设出高质量的火电厂，不仅要选择合理的地址，而且还应设计出最佳的总平面图方案。
基于此，本文对火电厂厂址的选择及总平面图布置方案进行了研究，为进一步提升火电厂建设效果提供支持。
关键词：火电厂；厂址选择；平面布置引言：现代火电厂建设有很多环节工作构成，厂址选择与总平面布置是其中较为关键的环节，有效完成这两个环节的工作，可提升火电厂建设效果，不仅会提升火电厂运行效率，而且还会减少对周边环境的破坏，对火电厂发展、生态环境保护等多个方面具有重要意义。
1 火电厂厂址的选择1.1选址原则电力能源是现代社会发展进程中的重要资源，直接关系到各个领域及整个社会的发展，只有科学、合理的对火电厂进行建设，才会使火电厂在社会发展中发挥出更大的作用。
火电厂建设时，首先要选择合理的建设地址，这一过程中，应遵循以下几项原则：（1）注重长期发展。
电力领域关乎于地区乃至整个国家的长期发展，只有向社会源源不断的传输电力能源，才会推动社会向着更加良好的方向发展。
所以，在火电厂选址时，必须要注重长期发展原则，火电厂建设与运行的同时，处理好与周边居民生活、农业生产等的关系，以使火电厂可以长期稳定发展。
（2）确保资源充足。
火电厂运行时，通常需要消耗大量资源，快速、有效向火电厂输送资源，可提升火电厂运行效率，使其向社会发展输送更多电能。
所以，在厂址选择时，尽量选择资源丰富的区域，且还要靠近水源。
（3）节约用地。
火电厂的建设，不可对人民生活与农业生产造成干扰，因而在厂址选择时，应选择距离居民区相对较远的地区，但不可侵占农业用地，以保证农业生产与居民的日常生活[1]。
（4）交通便利性。
为了使火电厂正常运行，必须要保障其周边具有良好的交通条件，如公路、铁路等，以向火电厂运送煤炭等资源，进而降低火电厂运行的成本，提升火电厂运行效率[2]。
