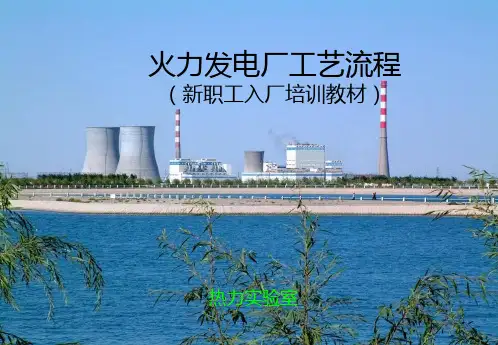

火力发电厂(热力)PPT课件
燃料 给水 空气
过热蒸汽（D，P，T） 排烟 灰渣
14
锅炉将燃料的化学能转换成过热蒸汽的热能时， 同时进行着三个互相关联的主要过程： 燃料的燃烧过程 传热过程 过蒸汽的产生过程 与之相对应的理论知识是： (1)燃烧原理； (2)传热学； (3)流体力学和工程热力学。
15
三、锅炉的基本特性
锅炉容量 锅炉容量即锅炉的蒸发量，是指锅炉每 小时所产生的蒸汽量，t/h（kg/s）。 锅炉的最大连续蒸发量（BMCR）：锅炉 在额定蒸汽参数、额定给水温度、使用 设计燃料长期运行时所能达到的最大蒸 发量，t/h。
炉的组成部分： 炉膛、燃烧器。
锅炉本体： 炉膛、燃烧器、锅筒、水冷壁、对流受热面、钢 架和炉墙等组成锅炉的主要部件，称为锅炉本体。
锅炉的其他重要辅机： 磨煤机、燃料输配送装置及管道、送引风装置及 管道、给排水装置、水处理设备及管道、除尘及 除灰系统、控制系统等
13
二、电厂锅炉的作用
锅炉的作用：是使燃料在炉内燃烧放热，并将 锅内工质由水加热成具有足够数量和一定质量 （汽压、汽温等）的过热蒸汽，供汽轮机使用。
7
四、火力发电厂生产过程中 能量形式的转换
在锅炉中： 燃料的化学能转变为热能 在汽轮机中： 热能转变为机械能 在发电机中： 机械能转变为电能
8
第二章 锅炉
一、锅炉的基本原理 二、电厂锅炉的作用 三、锅炉的基本特性 四、锅炉的分类 五、电厂锅炉的发展概况 六、电厂锅炉生产流程介绍 七、锅炉主要设备作用介绍 八、锅炉水质标准 九、锅炉辅助系统及主要辅助设备 十、锅炉其它相关知识
21
六、锅炉型号表示方法 国产电厂锅炉型号一般如下表示： △△-ⅩⅩⅩ/ⅩⅩⅩ-ⅩⅩⅩ/ⅩⅩⅩ-△Ⅹ △△——制造厂家的汉语拼音缩写； 后面的数字依次为：锅炉容量（t/h），锅炉出口过热
火力发电厂基础知识课件
特点
火力发电厂具有技术成熟、运行可靠 、成本低廉等优点，但也存在环境污 染和能源消耗等问题。
工作原理
燃料燃烧
化石燃料在锅炉中燃烧，产生高温高压蒸汽。
蒸汽轮机
高温高压蒸汽推动蒸汽轮机旋转，将热能转 化为机械能。
发电机
蒸汽轮机带动发电机旋转，将机械能转化为 电能。
历史与发展
历史
火力发电厂的历史可以追溯到19世纪末期，随着工业革命的发展，火力发电厂逐渐成为人类社会的重 要能源供应来源。
大型循环流化床机组的优势在于其高效率和低污染排放， 同时能够适应各种不同类型的燃料。然而，循环流化床机 组的建设和维护成本也较高，需要较高的投资和专业技术 支持。
燃气-蒸汽联合循环机组介绍
燃气-蒸汽联合循环机组是一种高效的发电技术，其工作原理是利用燃气轮机燃 烧天然气产生的高温气体驱动发电机发电，同时将燃气轮机排出的余热用于产生 蒸汽，进一步驱动蒸汽轮机发电。
烟气排放控制
火力发电厂的烟气中含有大量的污染物，如硫氧化物、氮氧化物、颗粒 物等。烟气排放控制技术包括烟气脱硫、脱硝、除尘等，可以有效降低 烟气中的污染物浓度。
废水排放控制
火力发电厂的废水主要包括冷却水排水、锅炉排污水等。废水排放控制 技术包括废水处理、循环利用等，以减少废水排放量和对环境的影响。
03
噪声控制
火力发电厂运行过程中会产生大量的噪声，影响周围居民的生活质量。
噪声控制技术包括消音器、隔音墙等，以降低噪声对周围环境的影响。
节能减排技术
高效燃烧技术
通过改进燃烧器设计、调整燃料 配比等手段，提高燃料的燃烧效 率，减少热量损失和污染物排放。
余热利用技术
将锅炉排出的余热用于供暖、制 热水等，提高能源利用效率，减 少能源浪费。
火力发电厂具有技术成熟、运行可靠 、成本低廉等优点，但也存在环境污 染和能源消耗等问题。
工作原理
燃料燃烧
化石燃料在锅炉中燃烧，产生高温高压蒸汽。
蒸汽轮机
高温高压蒸汽推动蒸汽轮机旋转，将热能转 化为机械能。
发电机
蒸汽轮机带动发电机旋转，将机械能转化为 电能。
历史与发展
历史
火力发电厂的历史可以追溯到19世纪末期，随着工业革命的发展，火力发电厂逐渐成为人类社会的重 要能源供应来源。
大型循环流化床机组的优势在于其高效率和低污染排放， 同时能够适应各种不同类型的燃料。然而，循环流化床机 组的建设和维护成本也较高，需要较高的投资和专业技术 支持。
燃气-蒸汽联合循环机组介绍
燃气-蒸汽联合循环机组是一种高效的发电技术，其工作原理是利用燃气轮机燃 烧天然气产生的高温气体驱动发电机发电，同时将燃气轮机排出的余热用于产生 蒸汽，进一步驱动蒸汽轮机发电。
烟气排放控制
火力发电厂的烟气中含有大量的污染物，如硫氧化物、氮氧化物、颗粒 物等。烟气排放控制技术包括烟气脱硫、脱硝、除尘等，可以有效降低 烟气中的污染物浓度。
废水排放控制
火力发电厂的废水主要包括冷却水排水、锅炉排污水等。废水排放控制 技术包括废水处理、循环利用等，以减少废水排放量和对环境的影响。
03
噪声控制
火力发电厂运行过程中会产生大量的噪声，影响周围居民的生活质量。
噪声控制技术包括消音器、隔音墙等，以降低噪声对周围环境的影响。
节能减排技术
高效燃烧技术
通过改进燃烧器设计、调整燃料 配比等手段，提高燃料的燃烧效 率，减少热量损失和污染物排放。
余热利用技术
将锅炉排出的余热用于供暖、制 热水等，提高能源利用效率，减 少能源浪费。
《火力发电厂概论》PPT课件
汽机主要系统
• 主蒸汽系统：吹动汽轮机旋转，带动发电机做功，是发电 厂主要的做功介质通过的系统。
• 再热蒸汽系统：辅助主蒸汽系统做功，提高机组热效率。 • 回热抽汽系统：尽量减少进入凝汽器的无用能量，提高机
组热效率。
• 轴封系统：防止汽轮机内部高压蒸汽向外泄露，保证汽轮机效率，保 持真空系统严密性。
锅炉主要系统
• 汽水系统：锅炉的汽水系统的主要功用是接受燃 料的热能，提升介质的热势能，增压增温，完成 介质的状态转换。
• 烟风系统：提供锅炉燃烧的氧气，带动干燥的燃 料进入炉膛，维持炉膛风压以稳定燃烧。
• 制粉系统：完成燃料的磨碎、干燥。使之形成具 有一定细度和干燥度的燃料，并送入炉膛。
• 其它辅助系统：包括燃油系统、吹灰系统、火检 系统、除灰除渣系统等，具体功能不做介绍。
• 炉水循环泵：建立和维持锅炉内部介质的循环，完成介质 循环加热的过程。
• 燃烧器：将携带煤粉的一次风和助燃的二次风送入炉膛， 并组织一定的气流结构，使煤粉能迅速稳定的着火，同时 使煤粉和空气合理混合，达到煤粉在炉内迅速完全燃烧。 煤粉燃烧器可分为直流燃烧器和旋流燃烧器两大类。
汽轮机本体
汽轮机本体（steam turbine proper）是完成蒸汽热能 转换为机械能的汽轮机组的基本部分，即汽轮机本身。它 与回热加热系统、调节保安系统、油系统、凝汽系统以及 其他辅助设备共同组成汽轮机组。汽轮机本体由固定部分 （静子）和转动部分（转子）组成。固定部分包括汽缸、 隔板、喷嘴、汽封、紧固件和轴承等。转动部分包括主轴 、叶轮或轮鼓、叶片和联轴器等。固定部分的喷嘴、隔板 与转动部分的叶轮、叶片组成蒸汽热能转换为机械能的通 流部分。汽缸是约束高压蒸汽不得外泄的外壳。汽轮机本 体还设有汽封系统。
《火力发电厂概论》课件
建立生态修复基金
用于补偿生态环境的损失 支持生态修复项目
定期环境监测
监测大气、水体、土地等环境 指标 及时发现问题并采取措施
总结
在火力发电厂的运行过程中，环境保护是至关重要的一环。 通过合理的废气处理技术、废水处理措施、固体废弃物处理 和生态保护举措，可以有效降低对周围环境的影响，保护生 态平衡。
《火力发电厂概论》PPT课 件
创作者： 时间：2024年X月
目录
第1章 火力发电厂概述 第2章 火力发电厂基本原理 第3章 火力发电厂运行管理 第4章 火力发电厂节能减排 第5章 火力发电厂经济分析 第6章 火力发电厂环境保护 第7章 火力发电厂安全管理 第8章 火力发电厂未来发展趋势 第9章 火力发电厂总结
火力发电厂未来 发展的关键趋势
未来火力发电厂的发展趋势将更加注重环保和高效能源利 用，推动绿色、智能化的发展方向。新型清洁能源技术的 应用和火力发电厂的智能化管理将成为关键趋势。
01 增加可再生能源比重
减少对化石燃料的依赖
02 提高能源利用效率
优化火力发电厂发电过程
03 推动循环经济
实现资源的循环利用
03 加强培训
提升员工安全防范意识
● 08
第八章 火力发电厂未来发展 趋势
加强清洁能源发 展
随着环保意识的提升，清洁能源逐渐成为发展的主流。逐 步淘汰高污染能源，发展风能、太阳能等可再生能源，是 未来火力发电厂发展的必然趋势。
智能化管理应用
推广智能监控 系统
实现远程监控管理
提高管理效率
降低运营成本
资源配置优化
合理配置人力、 物力资源
根据生产需求与供 给优化资源配置
提高资源利用 效率，降低生
火力发电厂基本原理
5、燃料、燃烧系统
输煤及燃运系统：运输→卸煤装置→煤场→碎煤机→皮带→原煤仓；制粉系统：原煤仓→给煤机→磨煤机→粗粉分离器→细粉分离器→ 煤粉仓→给粉机→燃烧器→炉膛；
二、锅炉设备及组成
作用：1、锅炉容量与蒸汽参数锅炉容量：每小产生的蒸汽量（t/h） 蒸汽参数：锅炉出口过热蒸汽压力和温度
容量（t/h）
10、 辅助蒸汽系统及补充水系统
辅助蒸汽联箱及其相连接的管路和设备化学车间除盐水箱→补水箱→补水泵→凝汽器（或除氧器或疏水箱）11、锅炉燃烧系统分析燃运系统：制粉系统：风烟系统：灰渣系统：
五、发电厂的主要经济指标
1、汽轮发电机组的汽耗率d0：机组每发1KW.h的电所消耗的蒸汽量； 200MW机组在3kg/kw.h左右。2、汽轮发电机组的热耗率q：机组每发1KW.h的电所消耗的蒸汽量； 200MW机组在8400kJ/kw.h左右。3、发电厂总效率 PL：电厂发出的电能与所消耗的燃料总能量； 200MW机组在34%左右
燃油或燃气的联合循环的主要优点
热效率高，目前为50%～55%，2000年以后渴望达到 60%～61%；低污染，环保性能好；运行灵活，可日启停、调峰性能好；单位容量投资较低，简单燃气轮机每千瓦投资为l00～ 300美元／kW，汽轮发电机组为600～1000美元／kW， 而联合循环发电机组为280～530美元／kW；标准的模块化设计，建设周期短，可分阶段建设，一 年内即可发出60％～70％额定负荷；占地少，仅为 PC＋FGD发电厂占地的1／3；节水，为同容量常规电站用水量的1／3；我国大陆以煤为主要发电一次能源，目前联合循环机组容量仅占全国发电容量的1．5％ 。
3、锅炉设备的组成
锅炉本体：燃烧器、炉膛、烟道、汽包、下降管、水冷壁、过热器、再热器、省煤器及空气预热器等组成；辅助设备：送引风机、给煤机、磨煤机、排粉机、除尘和脱硫设备、烟囟等。（图）
火力发电厂的热力系统的讲义87页PPT
自命不凡。——邓拓 12、越是无能的人，越喜欢挑剔别人的错儿。——爱尔兰 13、知人者智，自知者明。胜人者有力，自胜者强。——老子 14、意志坚强的人能把世界放在手中像泥块一样任意揉捏。——歌德 15、最具挑战性的挑战莫过于提升自我。——迈克尔·F·斯特利
火力发电厂的热力系统的讲义
16、自己选择的路、跪着也要把它走 完。 17、一般情况下)不想三年以后的事， 只想现 在的事 。现在 有成就 ，以后 才能更 辉煌。
18、敢于向黑暗宣战的人，心里必须 充满光 明。 19、学习的关键--重复。
20、懦弱的人只会裹足不前，莽撞的 人只能 引为烧 身，只 有真正 勇敢的 人才能 所向披 靡。
火力发电厂的热力系统的讲义
16、自己选择的路、跪着也要把它走 完。 17、一般情况下)不想三年以后的事， 只想现 在的事 。现在 有成就 ，以后 才能更 辉煌。
18、敢于向黑暗宣战的人，心里必须 充满光 明。 19、学习的关键--重复。
20、懦弱的人只会裹足不前，莽撞的 人只能 引为烧 身，只 有真正 勇敢的 人才能 所向披 靡。
最新火电厂工作原理 ppt课件
结为水。 ➢ 给水泵：绝热压缩，将凝结水提高压P力PT并课泵件
入锅炉，完成一个循环。
凝结水
凝结换热
12
火电厂的三大系统之三
– 电气系统
• 包括：汽轮发电机控制系统、厂用电控制系统、直接送出线路或升压 变电站控制系统
励磁装置
发电机
G
厂用变压器
主变压器
配 电 装 置
输 电 线 路
升压变电所
低压配电装置
60
支持轴承
推力轴承
支持轴承作用
承担转子的重量及转子不平衡质量产生的离心力，并确定转子的
径向位置，保证转子中心与汽缸中心一致，以保持转子与静止部分间
正确的径向间隙；
常用的有圆筒形轴承、椭圆形轴承、三油楔轴承和可倾瓦轴承等。
推力轴承作用
承担转子的轴向不平衡质量产生的推力，并确定转子的轴向位置，以
保持转子与静止部分间正确的轴向间隙。
动叶通道
动拉叶筋
汽轮机动叶片（带拉筋和围带）
PPT课件
54
动叶通道
动叶
汽轮机末级叶片（外面为进汽侧）
PPT课件
55
主要设备简介
汽轮机隔板
PPT课件
56
主要设备简介
隔板和下气缸
PPT课件
57
主要设备简介
喷嘴及喷嘴室
PPT课件
58
汽轮机隔板
内缸 汽轮机汽缸
外缸
汽轮机隔板
PPT课件
59
汽轮机喷PP嘴T课叶件栅
• 一般将空气加热到300 ~ 400度。 • 常将燃烧用的空气分成一次风、二次 风。
• 一次风：携带煤粉或液体、气体燃料经
燃烧器进入炉膛，为提供着火所需的那部 分风量。（占总风量的20~30%）
入锅炉，完成一个循环。
凝结水
凝结换热
12
火电厂的三大系统之三
– 电气系统
• 包括：汽轮发电机控制系统、厂用电控制系统、直接送出线路或升压 变电站控制系统
励磁装置
发电机
G
厂用变压器
主变压器
配 电 装 置
输 电 线 路
升压变电所
低压配电装置
60
支持轴承
推力轴承
支持轴承作用
承担转子的重量及转子不平衡质量产生的离心力，并确定转子的
径向位置，保证转子中心与汽缸中心一致，以保持转子与静止部分间
正确的径向间隙；
常用的有圆筒形轴承、椭圆形轴承、三油楔轴承和可倾瓦轴承等。
推力轴承作用
承担转子的轴向不平衡质量产生的推力，并确定转子的轴向位置，以
保持转子与静止部分间正确的轴向间隙。
动叶通道
动拉叶筋
汽轮机动叶片（带拉筋和围带）
PPT课件
54
动叶通道
动叶
汽轮机末级叶片（外面为进汽侧）
PPT课件
55
主要设备简介
汽轮机隔板
PPT课件
56
主要设备简介
隔板和下气缸
PPT课件
57
主要设备简介
喷嘴及喷嘴室
PPT课件
58
汽轮机隔板
内缸 汽轮机汽缸
外缸
汽轮机隔板
PPT课件
59
汽轮机喷PP嘴T课叶件栅
• 一般将空气加热到300 ~ 400度。 • 常将燃烧用的空气分成一次风、二次 风。
• 一次风：携带煤粉或液体、气体燃料经
燃烧器进入炉膛，为提供着火所需的那部 分风量。（占总风量的20~30%）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
16
10、 辅助蒸汽系统及补充水系统
（1）辅助蒸汽联箱及其相连接的管路和设备 （2）化学车间除盐水箱→补水箱→补水泵→凝汽器
（或除氧器或疏水箱）
11、锅炉燃烧系统分析
燃运系统： 制粉系统 ： 风烟系统 ： 灰渣系统 ：
17
五、发电厂的主要经济指标
1、汽轮发电机组的汽耗率d0：机组每发1KW.h 的电所消耗的蒸汽量；200MW机组在 3kg/kw.h左右。
2、汽轮发电机组的热耗率q：机组每发1KW.h 的电所消耗的蒸汽量； 200MW机组在 8400kJ/kw.h左右。
3、发电厂总效率ŋPL：电厂发出的电能与所消 耗的燃料总能量； 200MW机组在34%左右
18
4、发电煤耗率：发电厂每发1KW.h的电所需的 煤耗量；
❖ 标准煤耗率：发电厂每发1KW.h的电所需的 标准煤耗量；我国在300-420g标煤/(kw.h)；
→各回热加热器（高加、低加、除氧器）→ 疏水管 路→疏水回收设备.示意图。（300MW图）
15
7、抽空气系统
（低压加热器、凝结水泵）→凝汽器→抽真空设备 和系统 。
8、 循环冷却水系统
循环水进水管→凝汽器→循环水出水管（汽机车间 范围内）
9、 排污利用系统
锅炉汽包→连续排污管→连续排污扩容器→（汽）除氧器 下联箱→定排污管→ → ┕→（水）定期排污扩容器
炉，复合循环炉等。
10
3、锅炉设备的组成
锅炉本体：燃烧器、炉膛、烟道、汽包、下降管、水 冷壁、过热器、再热器、省煤器及空气预热器等组 成；
辅助设备：送引风机、给煤机、磨煤机、排粉机、除 尘和脱硫设备、烟囟等。（图）
11
三、汽轮机设备及组成
1、汽轮机本体： 静止部分：汽缸、隔板、喷嘴、轴承和轴封等； 转动部分：叶片、叶轮和轴等； 配汽机构：主蒸汽导管、自动主汽门、调节阀等 汽轮机的工作过程：蒸汽→喷嘴→冲动叶片转动 2、调节保安油系统：调速器、油泵、油箱等 3、凝汽及抽气设备：凝汽器、凝结水泵、抽气器、
锅炉
汽轮机
发电机
给水泵
凝汽器
6
5、燃料、燃烧系统
输煤及燃运系统：运输→卸煤装置→煤场→碎 煤机→皮带→原煤仓；
制粉系统：原煤仓→给煤机→磨煤机→粗粉分 离器→细粉分离器→煤粉仓→给粉机→燃烧 器→炉膛；
7
风烟系统与灰渣系统
风烟系统：（风）吸风口→冷风道→送风机→暖风
器→空预器→热风道→磨煤机 →粗分器→细分器→排粉机→燃烧器→炉膛； （烟）炉膛→屏过→对流过热器→省煤器→空预器→ 除尘器→引风机→烟囱→大气。 （图）
（再热蒸汽）汽机高压缸出口→再热器冷段管→再热 器→再热器热段管→汽机中压缸进口 。
14
3、主凝结水系统
凝汽器→凝结水泵→轴封冷却器→低加→除氧器。
4、 除氧器系统：除氧器及其相连的所有管路和附
件（安全门，水位计等）。 5、主给水系统：除氧水箱下水管→低压给水管→给水
泵→高压给水管→高加→主给水管。 6、 回热抽汽系统和加热器疏水系统：汽机抽汽管路
灰渣系统：（炉渣）炉膛冷灰斗→除渣装置→冲灰
沟→灰渣泵→输灰管→灰场。 （飞灰）除尘器→集灰斗→除灰装置→运灰车→灰加
工厂。
8
二、小产生的蒸汽量（t/h） 蒸汽参数：锅炉出口过热蒸汽压力和温度
容量（t/h） 蒸汽参数
汽机功率(MW)
420
13.8Pa(540/540 )
循环水泵和冷却塔等 4、回热加热系统：高、低压加热器和除氧器等
12
5、汽轮机分类与型号
汽轮机分类（按热力过程）：凝汽式N、背压式B、调 整抽汽式CC、中间再热式汽轮机。
汽轮机的型号：如N200-130/535/535 N300-16.7/538/538
6、汽轮发电机与励磁机 转子：有良好导磁性能的合金钢制成，绕组外接直流
5、厂用电率：厂用电占总发电量的百分率，大 约在5%--10 %之内；
6、供电标准煤耗率：扣除厂用电的标准煤耗率 7、提高电厂热效率的措施：
3
2、火电厂生产过程示意图
4
3、火电厂的系统构成
（1）汽水系统，由锅炉、汽轮机、凝汽器、水泵、加 热器及其管路组成；
（2）燃料、燃烧系统，包括：输煤系统、制粉系统、 烟风系统和除灰除尘系统；
（3）其它辅助热力系统 （4）电气系统
5
4、电厂汽水系统
电厂基本汽水系统流程（朗肯循环）：给水→锅炉→过热蒸 汽→汽轮机→凝汽器→给水泵→给水送入锅炉。
125
670 1025 2008
13.8Pa(540/540 )
200
16.8Pa(540/540 )
300
16.8Pa(540/540 )
600
炉型
煤粉炉 煤粉炉 煤粉炉（引） 煤粉炉
9
2、锅炉热效率与锅炉型号
锅炉热效率：蒸汽在炉内吸热量占燃料发热量的百 分比。电站锅炉一般在90%以上。
锅炉型号：如HG670/13.7—540/540—7 HG----哈尔滨锅炉厂； DG----东锅；SG---上锅；WG---武锅；BG---北锅 锅炉分类（按水循环方式）：自然循环炉，强制循环
火力发电厂生产基本常识
song
1
主要内容
一、火力发电厂生产概述 二、锅炉设备及组成 三、汽轮机设备及组成 四、火电厂热力系统 五、发电厂的主要技术经济指标 六、高效火力发电新技术
2
1.火电厂的分类（按蒸汽参数）与容量
❖ 中低压: 3.4MPa，435℃, 6\12\25\50MW， ❖ 高压： 9.8MPa， 540℃， 50\100MW， ❖ 超高压:13.7MPa，535/535℃， 125\200MW， ❖ 亚临界：16.2MPa，540/540℃ ，300\600MW， ❖ 超临界：24MPa，538/566℃ 600\800MW， ❖ 超超临界电厂： 28MPa以上 ❖ 我国现正研制1000MW级的超临界机组
励磁电源，产生磁场；氢（水）内冷 定子：由铁芯、绕组和外壳等组成，铁芯由环形硅钢
片叠压而成；水内冷 励磁机：向发电机转子绕组提供直流励磁电源；
13
四、发电厂热力系统
1、锅炉汽水系统：主给水管→给水操作台→省煤器 →汽包→下降管→下联箱→水冷壁→汽包→过热器 →锅炉主汽门（或集汽联箱）出口。
2、主蒸汽系统及再热蒸汽系统 ：（主蒸汽）锅炉主 汽门（或集汽联箱）→主蒸汽管→汽机自动主汽门 之前 ；
10、 辅助蒸汽系统及补充水系统
（1）辅助蒸汽联箱及其相连接的管路和设备 （2）化学车间除盐水箱→补水箱→补水泵→凝汽器
（或除氧器或疏水箱）
11、锅炉燃烧系统分析
燃运系统： 制粉系统 ： 风烟系统 ： 灰渣系统 ：
17
五、发电厂的主要经济指标
1、汽轮发电机组的汽耗率d0：机组每发1KW.h 的电所消耗的蒸汽量；200MW机组在 3kg/kw.h左右。
2、汽轮发电机组的热耗率q：机组每发1KW.h 的电所消耗的蒸汽量； 200MW机组在 8400kJ/kw.h左右。
3、发电厂总效率ŋPL：电厂发出的电能与所消 耗的燃料总能量； 200MW机组在34%左右
18
4、发电煤耗率：发电厂每发1KW.h的电所需的 煤耗量；
❖ 标准煤耗率：发电厂每发1KW.h的电所需的 标准煤耗量；我国在300-420g标煤/(kw.h)；
→各回热加热器（高加、低加、除氧器）→ 疏水管 路→疏水回收设备.示意图。（300MW图）
15
7、抽空气系统
（低压加热器、凝结水泵）→凝汽器→抽真空设备 和系统 。
8、 循环冷却水系统
循环水进水管→凝汽器→循环水出水管（汽机车间 范围内）
9、 排污利用系统
锅炉汽包→连续排污管→连续排污扩容器→（汽）除氧器 下联箱→定排污管→ → ┕→（水）定期排污扩容器
炉，复合循环炉等。
10
3、锅炉设备的组成
锅炉本体：燃烧器、炉膛、烟道、汽包、下降管、水 冷壁、过热器、再热器、省煤器及空气预热器等组 成；
辅助设备：送引风机、给煤机、磨煤机、排粉机、除 尘和脱硫设备、烟囟等。（图）
11
三、汽轮机设备及组成
1、汽轮机本体： 静止部分：汽缸、隔板、喷嘴、轴承和轴封等； 转动部分：叶片、叶轮和轴等； 配汽机构：主蒸汽导管、自动主汽门、调节阀等 汽轮机的工作过程：蒸汽→喷嘴→冲动叶片转动 2、调节保安油系统：调速器、油泵、油箱等 3、凝汽及抽气设备：凝汽器、凝结水泵、抽气器、
锅炉
汽轮机
发电机
给水泵
凝汽器
6
5、燃料、燃烧系统
输煤及燃运系统：运输→卸煤装置→煤场→碎 煤机→皮带→原煤仓；
制粉系统：原煤仓→给煤机→磨煤机→粗粉分 离器→细粉分离器→煤粉仓→给粉机→燃烧 器→炉膛；
7
风烟系统与灰渣系统
风烟系统：（风）吸风口→冷风道→送风机→暖风
器→空预器→热风道→磨煤机 →粗分器→细分器→排粉机→燃烧器→炉膛； （烟）炉膛→屏过→对流过热器→省煤器→空预器→ 除尘器→引风机→烟囱→大气。 （图）
（再热蒸汽）汽机高压缸出口→再热器冷段管→再热 器→再热器热段管→汽机中压缸进口 。
14
3、主凝结水系统
凝汽器→凝结水泵→轴封冷却器→低加→除氧器。
4、 除氧器系统：除氧器及其相连的所有管路和附
件（安全门，水位计等）。 5、主给水系统：除氧水箱下水管→低压给水管→给水
泵→高压给水管→高加→主给水管。 6、 回热抽汽系统和加热器疏水系统：汽机抽汽管路
灰渣系统：（炉渣）炉膛冷灰斗→除渣装置→冲灰
沟→灰渣泵→输灰管→灰场。 （飞灰）除尘器→集灰斗→除灰装置→运灰车→灰加
工厂。
8
二、小产生的蒸汽量（t/h） 蒸汽参数：锅炉出口过热蒸汽压力和温度
容量（t/h） 蒸汽参数
汽机功率(MW)
420
13.8Pa(540/540 )
循环水泵和冷却塔等 4、回热加热系统：高、低压加热器和除氧器等
12
5、汽轮机分类与型号
汽轮机分类（按热力过程）：凝汽式N、背压式B、调 整抽汽式CC、中间再热式汽轮机。
汽轮机的型号：如N200-130/535/535 N300-16.7/538/538
6、汽轮发电机与励磁机 转子：有良好导磁性能的合金钢制成，绕组外接直流
5、厂用电率：厂用电占总发电量的百分率，大 约在5%--10 %之内；
6、供电标准煤耗率：扣除厂用电的标准煤耗率 7、提高电厂热效率的措施：
3
2、火电厂生产过程示意图
4
3、火电厂的系统构成
（1）汽水系统，由锅炉、汽轮机、凝汽器、水泵、加 热器及其管路组成；
（2）燃料、燃烧系统，包括：输煤系统、制粉系统、 烟风系统和除灰除尘系统；
（3）其它辅助热力系统 （4）电气系统
5
4、电厂汽水系统
电厂基本汽水系统流程（朗肯循环）：给水→锅炉→过热蒸 汽→汽轮机→凝汽器→给水泵→给水送入锅炉。
125
670 1025 2008
13.8Pa(540/540 )
200
16.8Pa(540/540 )
300
16.8Pa(540/540 )
600
炉型
煤粉炉 煤粉炉 煤粉炉（引） 煤粉炉
9
2、锅炉热效率与锅炉型号
锅炉热效率：蒸汽在炉内吸热量占燃料发热量的百 分比。电站锅炉一般在90%以上。
锅炉型号：如HG670/13.7—540/540—7 HG----哈尔滨锅炉厂； DG----东锅；SG---上锅；WG---武锅；BG---北锅 锅炉分类（按水循环方式）：自然循环炉，强制循环
火力发电厂生产基本常识
song
1
主要内容
一、火力发电厂生产概述 二、锅炉设备及组成 三、汽轮机设备及组成 四、火电厂热力系统 五、发电厂的主要技术经济指标 六、高效火力发电新技术
2
1.火电厂的分类（按蒸汽参数）与容量
❖ 中低压: 3.4MPa，435℃, 6\12\25\50MW， ❖ 高压： 9.8MPa， 540℃， 50\100MW， ❖ 超高压:13.7MPa，535/535℃， 125\200MW， ❖ 亚临界：16.2MPa，540/540℃ ，300\600MW， ❖ 超临界：24MPa，538/566℃ 600\800MW， ❖ 超超临界电厂： 28MPa以上 ❖ 我国现正研制1000MW级的超临界机组
励磁电源，产生磁场；氢（水）内冷 定子：由铁芯、绕组和外壳等组成，铁芯由环形硅钢
片叠压而成；水内冷 励磁机：向发电机转子绕组提供直流励磁电源；
13
四、发电厂热力系统
1、锅炉汽水系统：主给水管→给水操作台→省煤器 →汽包→下降管→下联箱→水冷壁→汽包→过热器 →锅炉主汽门（或集汽联箱）出口。
2、主蒸汽系统及再热蒸汽系统 ：（主蒸汽）锅炉主 汽门（或集汽联箱）→主蒸汽管→汽机自动主汽门 之前 ；
