大功率LED驱动IC选型
最新LED恒流驱动芯片汇总
最新LED恒流驱动芯片汇总
LED恒流驱动芯片是一种用于控制LED灯工作电流的电子器件，它可
以帮助提高LED灯的亮度、节能和寿命。
随着LED照明技术的发展，LED
恒流驱动芯片也在不断更新和改进。
以下是一些最新的LED恒流驱动芯片
的汇总介绍。
1.NXPSSL5028GPH：NXPSSL5028GPH是一款数字式LED恒流驱动芯片，集成了多种电流选择和调节功能，可以实现精确的电流控制和亮度调节。
该芯片可广泛应用于室内和室外LED照明产品，具有高效、稳定和可靠的
特点。
2. STMicroelectronics L6924D：STMicroelectronics L6924D是一
款高性能LED驱动芯片，具有高达95%的转换效率。
该芯片采用恒流控制
和PWM调光技术，可以实现高亮度的LED照明效果。
同时，该芯片还具有
热保护和电压保护功能，有效保护LED灯的使用寿命。
4. Infineon ILD8150：Infineon ILD8150是一款集成式恒流驱动芯片，适用于室内和室外LED照明产品。
该芯片采用了新型的TRILINX技术，可以提供高效、低噪声和高稳定性的LED驱动效果。
同时，该芯片还具有
多种保护功能，如过温保护、短路保护和过电流保护等。
以上是一些最新的LED恒流驱动芯片的汇总介绍。
这些芯片具有高效、稳定和可靠的特点，可以实现精确的电流控制和亮度调节，满足不同应用
场景的LED照明需求。
随着LED技术的不断发展，LED恒流驱动芯片将继
续推陈出新，为LED照明市场带来更多创新和发展。

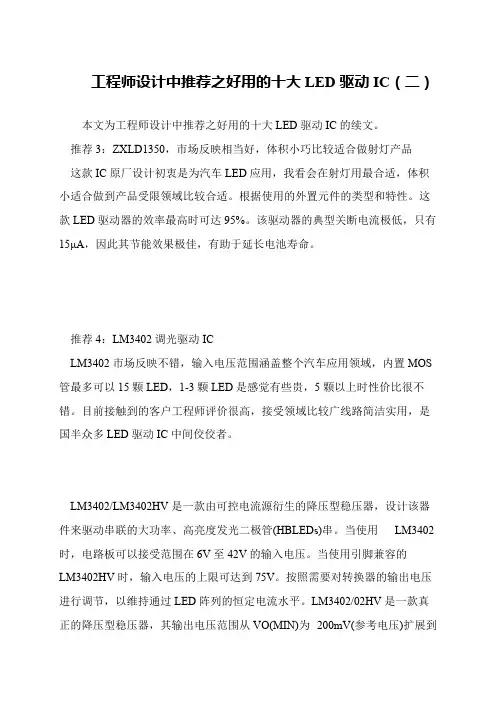

工程师设计中推荐之好用的十大LED驱动IC(二)
工程师设计中推荐之好用的十大LED驱动IC（二）
本文为工程师设计中推荐之好用的十大LED驱动IC的续文。
推荐3：ZXLD1350，市场反映相当好，体积小巧比较适合做射灯产品
这款IC原厂设计初衷是为汽车LED应用，我看会在射灯用最合适，体积小适合做到产品受限领域比较合适。
根据使用的外置元件的类型和特性。
这款LED驱动器的效率最高时可达95%。
该驱动器的典型关断电流极低，只有15μA，因此其节能效果极佳，有助于延长电池寿命。
推荐4：LM3402调光驱动IC
LM3402市场反映不错，输入电压范围涵盖整个汽车应用领域，内置MOS 管最多可以15颗LED，1-3颗LED是感觉有些贵，5颗以上时性价比很不错。
目前接触到的客户工程师评价很高，接受领域比较广线路简洁实用，是国半众多LED驱动IC中间佼佼者。
LM3402/LM3402HV是一款由可控电流源衍生的降压型稳压器，设计该器件来驱动串联的大功率、高亮度发光二极管(HBLEDs)串。
当使用LM3402时，电路板可以接受范围在6V至42V的输入电压。
当使用引脚兼容的
LM3402HV时，输入电压的上限可达到75V。
按照需要对转换器的输出电压进行调节，以维持通过LED阵列的恒定电流水平。
LM3402/02HV是一款真正的降压型稳压器，其输出电压范围从VO(MIN)为200mV(参考电压)扩展到。
led驱动芯片型号有哪些_十款led驱动芯片电路设计
led驱动芯片型号有哪些_十款led驱动芯片电路设计怎么选择自己合适的LED驱动IC？1、市场褒贬不一的LED驱动IC-AMC7150在当时AMC7150还是不错的，我想了想还是提提，它有个很重要的因数就是价格，有不到2元的市场价格，是你采用它的理由。
AMC7150目前有几十家可以直接替换的IC型号，价格战会无法避免。
在设计参数要求不高的低压4-25V产品中可以选择它，基本驱动能力在3W以下应用设计。
比如1W串3颗或3W1颗LED设计是稳定的。
目前士兰半导体推出新款IC，主要是针对驱动24V驱动6颗LED市场。
价格要高于AMC7153优惠于欧美市场IC，适合设计1-6颗LED，输入6-25V输入电压，SOP8封装形式，主要针对目前低端射灯市场。
这个IC驱动1-7颗1WLED。
效率可达92%，6-28V电压输入范围降压型驱动应用设计。
比前面两款IC最大的优势是封装SOT23大小，线路简介，符合目前多数小体积灯杯设计使用要求。
大阻值范围电流调节，可以电位器宽阻值范围调节亮度，比如设计台灯等产品需要这样时。
这颗IC目前市场反应良好，也是SOT23小体积封装，输入7-30V电压降压恒流驱动1-7pscLED，线路简洁实用。
设计时Rs要紧靠IC避免供电电压大幅度不动，这样会影响恒流效果。
总体电子物料成本要略高于前款IC。
LM3402市场反映不错，输入电压范围涵盖整个汽车应用领域，内置MOS管最多可以15颗LED，1-3颗LED是感觉有些贵，5颗以上时性价比很不错。
目前接触到的客户工程师评价很高，接受领域比较广线路简洁实用，是国半众多LED驱动IC中间佼佼者。
LM3404和LM3402的线路一样，不同的是电流可以达到1A，驱动1-15pcsLED性价比较高。
上面所列IC规格都是内置MOS管，内置MOS管可以简化线路设计，小体积，降低设计综合成本，故障率也会降低。
因其目前IC工艺制成、成本等原因大于1A以上的LED驱。
常见的几款LED驱动芯片简介
常见的几款LED驱动芯片简介常见的几款LED驱动芯片简介为IC设计企业了解市场需要什么样的IC，应该制定什么价位中合适。
价格随时会变动只能为参考值。
质量和价格是决定是否采用的因数，符合产品设计质量参数要求很重要!价格更重要！现在越来越多的IC设计厂家加入了LED设计队伍，设计出众多型号，在此从性能价格比方面详细的谈谈，怎样选择自己合适的IC，哪些IC最合适自己准备设计的产品。
1、市场褒贬不一的LED驱动IC-AMC7150在当时AMC7150还是不错的，我想了想还是提提，它有个很重要的因数就是价格，有不到2元的市场价格，是你采用它的理由。
AMC7150目前有几十家可以直接替换的IC型号，价格战会无法避免。
在设计参数要求不高的低压4-25V产品中可以选择它，基本驱动能力在3W以下应用设计。
比如1W串3颗或3W 1颗LED设计是稳定的。
2、杭州士兰微电子-SB42511目前士兰半导体推出新款IC，主要是针对驱动24V驱动6颗LED 市场。
价格要高于AMC7153优惠于欧美市场IC，适合设计1-6颗LED，输入6-25V输入电压，SOP8封装形式，主要针对目前低端射灯市场。
3、美国CATAL YST公司-CA T4201这个IC驱动1-7颗1W LED。
效率可达92%，6-28V电压输入范围降压型驱动应用设计。
比前面两款IC最大的优势是封装SOT23大小，线路简介，符合目前多数小体积灯杯设计使用要求。
大阻值范围电流调节，可以电位器宽阻值范围调节亮度，比如设计台灯等产品需要这样时。
4、欧洲Zetex公司—ZXLD1350这颗IC目前市场反应良好，也是SOT23小体积封装，输入7-30V 电压降压恒流驱动1-7psc LED，线路简洁实用。
设计时Rs要紧靠IC避免供电电压大幅度不动，这样会影响恒流效果。
总体电子物料成本要略高于前款IC。
5、国国家半导体LM3402LM3402市场反映不错，输入电压范围涵盖整个汽车应用领域，内置MOS管最多可以15颗LED，1-3颗LED是感觉有些贵，5颗以上时性价比很不错。

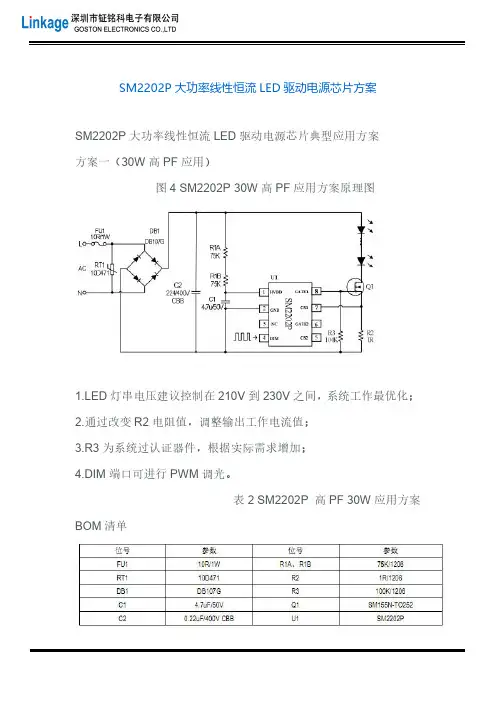

SM2202P大功率线性恒流LED驱动电源芯片方案
SM2202P大功率线性恒流LED驱动电源芯片方案
SM2202P大功率线性恒流LED驱动电源芯片典型应用方案
方案一（30W高PF应用）
图4SM2202P30W高PF应用方案原理图
1.LED灯串电压建议控制在210V到230V之间，系统工作最优化；
2.通过改变R2电阻值，调整输出工作电流值；
3.R3为系统过认证器件，根据实际需求增加；
4.DIM端口可进行PWM调光。
表2SM2202P高PF30W应用方案BOM清单
方案二（30W低PF无频闪应用）
图5SM2202P30W低PF无频闪应用方案原理图
1.LED灯串用电压建议控制在250V到270V之间，系统工作最优化；
2.通过改变R2电阻值，调整输出工作电流值；
3.DIM端口可进行PWM调光。
表3SM2202P低PF无频闪30W应用方案BOM清单
方案三（50W高PF应用）
图6SM2202P50W高PF应用方案原理图
1.LED灯串电压建议控制在210V到230V之间，系统工作最优化；
2.通过改变R2，R3电阻值，调整输出工作电流值；
3.R6为系统过认证器件，根据实际需求增加；
4.通过改变R4、R5电阻值，去使流过Q1和Q2的电流均分；
5.DIM端口可进行PWM调光。
表4SM2202P50W高PF应用方案BOM 清单
注：大功率方案可以参考方案三的应用作为一个模块（两通道共图上个MOS+一个IC），进行多个模块并联使用。
LED照明高压线性驱动芯片选型表
温度调节 PF
130/110 >0.95
130
>0.95
110
>0.95
110
>0.8
110
>0.8
120
>0.8
130
>0.95
120
>0.95
110/130 >0.8
110
>0.95
110/130 >0.8 110/130 >0.8
关键词
特点
包装数量 上市状态 主要应用产品
4000PCS/盘 2500PCS/盘
销售中 销售中
工矿灯、泛光灯、球泡、筒灯 等通用照明
G9、G4、高压灯条、日光灯 、灯丝灯等通用照明
分段恒电流 双通道恒电流
单路恒功率
4段恒流，宽电压输入 恒流及无频闪方案 恒功率及无频闪方案
2500PCS/盘 2500PCS/盘 4000PCS/盘
销售中 销售中 销售中
电压可拓至400V以上
低压恒流 耐压30v
低压恒流 耐压7v,
备注 ： 以上只列举了少部分芯片型号 ， 详细了解请至电垂询 ， 或加QQ2997927412索取资料 ！
备注
销售中 销售中 将上市 将上市 将上市 销售中 销售中 销售中
MOB:13760262620 TEL:0755-23500973 FAX:0755-23501037
手电筒/车灯等
/135/140/145/150ma
SOT23-3 SOT89-3
HX304 电压:2.7-36V / ADJ电流5-380MA
PWM调光/发光模组/低压球泡
等
XL60055A大电流boostLED驱动ic
XL60055A大电流boostLED驱动icXL6005是5W LED驱动IC，TO252-5L封装，输入电压3.6V~36V,300KHz的开关频率，输出电压可调，内键MOS管，有过压，过流，过温，短路保护。
有使能控制脚。
XL6005在输入电压12V 的情况下可以直接驱动5-10个5W的LED。
广泛应用于LED照明。
欢迎新老客户洽谈合作。
推出XL6005单片IC驱动串联10颗5W LED:XL6005是一颗突破传统电路拓扑结构,结合HVBCD工艺,大电流,高压DC/DC升压恒流LED驱动IC,(1)它具有较宽的直流5V到36V输入电压范围(低压可以兼顾锂电供电)(2)升压可到42V,可驱动串联10颗5W LED(同比其它品牌多驱动4~5颗LED)(3)大电流1750mA持续电流输出,可驱动5W LED10串3并或3W LED12串(4)EN脚可实现PWM调光,且自带软启动功能(5)低至0.2V参考电压,可以有效提高系统效率6)输出42V过压保护功能(7)内置过热保护功能优势:宽电压输入,大电流输出,外围电路简单.XL6005应用简单,普通DC/DC升压拓扑结构,效率高达92%,适用于基于LED的汽车、路灯、太阳能灯及LED背光驱动的应用.1. 传统的大功率LED路灯电源,大部分是用220V AC~DC后面再用LM358或者三极管来做恒流,此电路恒流精度低,并且过温,短路等保护功能没有,输出的可变性不强2. XL6005只要前面有标配的AC~DC的电源,24V/12V,XL6003有40W的输出功率,80W路灯用2个XL6005电路,120W路灯用3个XL6003电路,200W路灯用4个XL6003电路.。
芯联CHIPLINKled驱动ic产品系列选型
芯联CHIPLINKled驱动ic产品系列选型芯联CHIPLINK产品系列产品型号概述封装低压差线性稳压器CL9901 低压差电压稳压器SOT23 SOT23-3L SOT89-3L CL9901B33 低压差电压稳压器，输出电压3.3V SOT89-3LCL9904300mA，超低噪音，超快响应LDO线性稳压器SOT23-5LCL9905300mA,输出电压可调，低噪音LDO线性稳压器SOT23-5LCL9971 30mA,高输入电压LDO线性稳压器SOT89-3L TO92 CL9975 100mA，高输入电压LDO线性稳压器SOT89-3L TO92 升压型DC/DC CL8805 180KHZ DC/DC升压转换器SOT23-3LSOT23-5LSOT89-3L CL8805B56 DC/DC升压转换器，输出电压5.6V SOT23-3L大功率白光LED驱动CL6804 通用高亮度LED驱动控制器SOP8 CL6807 耐压35V，1A驱动能力的大功率LED驱动器S OT89-5 SOP8 CL6808耐压35V，1.2A驱动能力的大功率LED驱动器SOT89-5 SOP8LED背光驱动CL6201 由5V输入可驱动3串9并白光LED SOT23-6LCL6207由单节锂电池可驱动多达10颗串联白光LEDSOT23-6L SOP8 CL6208 由单节锂电池可驱动多串多并白光LED SOT89-5L SOP8小功率白光LED驱动CL0116 LED草坪灯驱动芯片TO94CL0117 LED手电筒驱动芯片TO92CL0118 LED手电筒驱动芯片TO92CL0119 【太阳能草坪灯】LED驱动芯片TO94CL0120 【太阳能蜡烛灯】LED驱动芯片DIP8CL0121 【太阳能圣诞灯】LED驱动芯片DIP14 CL0122 【太阳能草坪灯】LED驱动芯片DIP8CL0123 【太阳能圣诞灯】LED驱动芯片DIP14 CL0125 LED驱动芯片SOT23-3LAC/DC转换CL1100 20W原边控制高精度恒压/恒流PWM驱动器SOT23-6 CL1101 10W原边控制高精度恒压/恒流PWM驱动器SOT23-6 CL1102 20W原边控制高精度恒压/恒流PWM驱动器DIP8 CL1103 10W原边控制高精度恒压/恒流PWM驱动器DIP8CL6562 高性能功率因素校正控制器SOP8 DIP8专用IC CL0126 马达驱动芯片DIP8CL0182 锂电池万能充电芯片DIP8 CL0108 分段开关电路DIP8 LED应用方案LED MR16驱动模块LED E27/GU10方案LED 球泡灯系列LED 日光灯非隔离驱动模块LED 日光灯隔离驱动模块开关电源模块LED 恒流驱动模块A。
DD311大功率LED驱动IC
353.5
353.0
352.5
352.0
Vout = 1V Ta = 25°C
351.5 0 2 4 6 8 10 12 14 16 18 20
VEN (volt)
Iout (mA)
100.80
100.75
100.70
100.65
Vout = 1V Ta = 25°C
100.60 0 2 4 6 8 10 12 14 16 18 20
Ven > 3.3V
最小值 ⎯ 5 1 ⎯ ⎯ 3.3 -0.3 DC
一般值 ⎯ ⎯ ⎯ ⎯ ⎯ ⎯ ⎯ ⎯
最大值 2.7 36
单位 V
⎯ V
36
1
A
18 V
0.0
1
MHz
*1 需注意散热功率受限于封装以及环境温度。 *2 最大输出承受电压也包括任何的过冲电压（overshoot），不可超过 36V。
封装形式 TO-252
功能方块图 脚位图
Vbias
VLED
IREF
ILED
REXT
OUT
EN
VSS
1 : 100
GND
123 45
REXT OUT GND VSS
EN
脚位定义
脚位编号 1 2 3 4
脚位名称 REXT OUT GND VSS
5
EN
参考电流输入端
功能
恒流输出端(open-drain 架构)
VEN (volt)
764
762
760
758
756
754
Vout = 1V
752
Ta = 25°C
750 0 2 4 6 8 10 12 14 16 18 20
大功率LED驱动升压IC
QX5305概述QX5305 是一款高效率，稳定可靠的高亮度LED 灯驱动控制IC ，内置高精度比较器，off-t ime 控制电路，恒流驱动控制电路等，特别适合大功率，多个高亮度LED 灯串恒流驱动。
QX5305采用固定o ff-t ime 控制工作方式，其工作频率可高达2.5MHz ，可使外部电感和滤波电容、体积减少，效率提高。
在DIM 脚加PWM 信号，可调节LED 灯的亮度。
通过调节外置的电阻，能控制高亮度LED 灯的驱动电流，使LED 灯亮度达到预期恒定亮度，流过高亮度LED 灯的电流可从几毫安到2安培变化。
订货信息 QX5305XP:DIP-8 LG:SO-8特性Ÿ 可编程驱动电流，最高可达2A Ÿ 高效率：最高达95%Ÿ 宽输入电压范围：5V~400V Ÿ 高工作频率：2.5MHzŸ 工作频率可调：500KHz~2.5MHz Ÿ驱动LED 灯功能强：LED 灯串可从1个到几十个LED 高亮度灯Ÿ亮度可调：通过EN 端PWM ，调节LED 灯亮度应用范围Ÿ 干电池供电LED 灯串 Ÿ LED 灯杯Ÿ RGB 大显屏高亮度LED 灯Ÿ 平板显示器LED 背光灯Ÿ 恒流充电器控制 Ÿ 通用恒流源方框图管脚排列图管脚定义管脚序号管脚名称功能描述1 VSS 电源地2 EN 芯片使能端3 COMP 内部比较器补偿4 FB 电压反馈端5 DRV 外部MOS驱动端6 CS 电流反馈检测脚7 TOFF 关断时间设定8 VDD 电源正(2V-6.5V)极限参数参数符号描述值单位电压Vmax VDD脚电电压8 V Vmin-max EN, CS 和FB 脚电压值-0.3-VDD+0.3 V 温度Tmin-max 工作温度范围-20-85 o C Tstorage 存储温度范围-40-165 o C ESD VESD ESD 电压（人体模式）2000 V主要电气性能和指标参数参数符号测试条件最小典型最大单位电源电压VDD 2.5 6.5 V CS 脚反馈电压V CS250 260 270 mV FB 脚反馈电压V FB250 260 270 mV 工作电流IDD 0.5 1 mA 关断时间(Toff脚悬空) T OFF0640 ns 待机电流IDDQ 1 uA EN 脚逻辑高电平V ENH 2.0 V EN脚逻辑低电平V ENL0.8 V50 nsDRV 脚电压上升时间T RISE500pF 电容在DRV 脚上时50 nsDRV脚电压下降时间T FALL500pF 电容在DRV 脚上时典型应用电路图工作原理简述QX5305 采用峰值电流检测和固定off-time控制方式。
LED恒流IC芯片大盘点模板
LED恒流IC芯片大盘点模板在现代电子产品中，LED光源被广泛应用于照明、显示、通信和传感等领域。
为了保证LED光源的稳定工作和延长寿命，需要使用LED恒流IC芯片控制LED电流的大小。
本文将对LED恒流IC芯片进行大盘点，介绍常用的IC芯片以及其特点和应用领域。
一、LM3414是一款高效率、非同步降压转换器，主要用于LED驱动器。
其具有输入电压范围广泛、恒定电流输出、频率可调等特点，适用于照明和背光系统等领域。
二、LT3762是一款高效的双级LED恒流驱动器，适用于大功率LED照明应用。
它具有宽输入电压范围、高电流精度、PWM和直流调光功能等特点，适用于室内和室外照明系统。
五、AL8810是一款高效的LED恒流驱动器，可用于大功率LED照明应用。
它具有高精确度、宽输入电压范围、过热保护和短路保护等特点，适用于室内照明和汽车照明等领域。
六、BD1835是一款高效的恒流LED驱动器，适用于背光和照明系统。
它具有高效率、电流精确度、PWM和直流调光功能等特点，适用于电视、显示屏和照明灯具等应用。
以上仅是LED恒流IC芯片中的一部分，还有许多其他品牌和型号可供选择。
在选择LED恒流IC芯片时，需要根据具体应用需求来确定合适的芯片型号，包括输入电压范围、输出电流范围、调光功能以及保护功能等。
此外，还需要考虑芯片的可靠性、稳定性和供应商的售后服务等因素。
总结起来，LED恒流IC芯片在LED照明应用中起到了至关重要的作用。
选择合适的芯片可以提高LED光源的效率和稳定性，延长LED的使用寿命。
随着LED照明技术的不断发展，LED恒流IC芯片也将变得更加智能化和高效化，为LED照明行业的发展提供更多可能性。
LED驱动IC选择
1，德州仪器(TI)LM3448：支持宽电压输入85VAC -265V AC，47-63Hz自适应。
包含相位角调光解码器，兼容于高级 TRIAC 及后缘电子调光器，支持全范围 LED 调光。
集成有600 V电子雪崩保护、高电压及低导通阻抗MOSFET在提高 LED 驱动器效率(>0.8)的同时，降低设计复杂性，可用于降压、反激或降升压拓扑的隔离与非隔离解决方案。
采用有源或无源（填谷式）功率因数校正 (PFC) 电路，功率因数可以达到0.95。
经典应用如下图：TPS92070：高级TRIAC 调光器管理电路不但准确地解码调光器传导角，而且还生成良好的指数LED电流配置文件，支持高效率调光性能与一致性 LED 光输出。
针对深度调光时的谷值开关与严格 LED 电流调节（驱动器间误差不足 5%）进行了优化。
创新型二次侧反馈可取消隔离设计方案中的光耦合器与故障放大器，在提高安全性与可靠性的同时，缩小尺寸，降低成本，根据反激拓扑用于隔离与非隔离解决方案，使设计人员能够灵活地根据尺寸、成本以及管理要求优化外部组件选择。
检测是否存在 TRIAC，禁用外部 PFC 功能（填谷或有源>0.8），提高调光性能。
经典应用如下图：TPS92010：离线可调光控制，能够转换350mA的电流控制3-5个LED，适用于翻新花样、没有PF值要求的室内照明，效率可以达到0.8，主要特点如下：AC/DC TRIAC可调光设计，适合于室内照明，输出功率适合3-12W，可以深度调光。
经典应用如下图：TPS92210EVM：适合于反激模式的TRIAC调光芯片，可用于85-265V输入电压，带有单级PFC功能，功率因数可以达到0.9以上，主要特点：具备PFC的AC/DC TRIAC调光驱动器，输出功率在12-25W之间，适合用住宅照明。
经典应用如下图：UCC28810：恒定电流非隔离电源驱动，适用于高亮度要求的场合，如街道照明、停车场或区域照明，可以和UCC2811、TPS92020配合使用，生成高功率、高效率和高PF 值的应用方案，主要特点：具备PFC的高功率（>0.98）AC/DC芯片；通用非隔离式设计；有有APFC功能；可通过调光实现高高效率；PWM频率200-1000HZ；电流精度可控制在5%以内。
工程师经验之谈：LED驱动方案选型讨论
工程师经验之谈：LED驱动方案选型讨论
1. LED驱动IC特点与选择
网友提问：LED驱动必须用专用LED驱动IC吗?与普通IC相比有何优缺点呢?
专家回复：LED驱动专用IC的优点是Vin宽、输出电流大、恒流精度高、采用抖频可有效降低EMI。
LED驱动用恒流源主要是保证LED在发光的工作时间段光线亮度一致、不闪烁。
低价手机用LDO来驱动背光的LED也是常用的，只是电源的利用率不高，好在大多手机设计锂电池电压降致3.3V时关机。
LED照明灯具用LDO来驱动就不是好方法了，LDO不能恒流。
网友提问：那幺国产和外国LED驱动IC又该怎样选择?
专家回复：LED驱动IC很多，性价比各不相同，关键看设计产品的目标价位是多少，如求竞争能力和较多利润，本土IC产品也不错。
2. LED驱动电源选择和设计问题
网友提问：选择和设计LED驱动电源时要考虑哪些问题
专家回复：LED驱动电源是把电源供应转换为特定的电压电流以驱动LED 发光的电压转换器，通常情况下：LED驱动电源的输入包括市电、低压直流、高压直流、低压高频交流等。
而LED驱动电源的输出则大多数为可随LED正向压降值变化而改变电压的恒定电流源。
根据电网的用电规则和LED驱动电源的特性要求，在选择和设计LED驱动电源时要考虑以下问题。
a.高可靠性特别像LED路灯的驱动电源，装在高空，维修不方便，维修的花费也大。
LED驱动IC型号表
S6108
≤7W
±3%
S6108M ≤18W
±3% ±3% 单芯 片 ±1%
S6109 ≤24W
DIP-8
18W
90-265V
60/280MA
0.55
86%
WS6132 ≤52W
±3%
Sot23-5
42W
90-265V 35V/1200mA
0.55
87%
联系人：黄小姐
联系电话：15811828358
非隔离LED驱动方案--芯飞凌
芯片 S5105A ≤52W S5105D ±3% 功率 精度 市场应用 封装 功率 SOT23-5 面板灯 大功率低 成本方案 Mini-Dip8 等 灯管堵头 球泡 8-18W 输入 90-265V 典型应用 输出 42V/380MA PF 0.9 0.55 0.55 0.55 0.55 0.55 0.55 0.55 0.55 50V/120MA 18V/280MA 0.55 0.55 效率 90% 94% 88% 90% 93% 90% 93% 93% 93% 84% 88% 大功率最经济方案，直接驱动 Mos， Mini-Dip8封装适合全 插件单面板，外加填谷可实现 高功率不频闪，多种保护模 式，可做大电流等 内部集成2A Mos； EE10单绕 组即可实现8-18W； 输出最大 电流可高达280mA 内部集成2A Mos 36W极成熟方案，低温不闪灯 内部集成1.5A Mos 24W极成熟方案，低温不闪灯 专利的电流检测模式 内置550V 2A功率管；专利零 BP2833A 电流检测方法， 临界准谐振工作模式实现系统 BP2833D 的高效率。外围元件少。 内置550V 4A功率管；专利零 BP2836D 电流检测方法，临界准谐振工 作模式实现系统的高效率。外 业界最简外围; 集成高压启 动，即开即亮;单芯片集成功 率管，封装无跳线; 预判掉电 流，确保高温不闪灯; EE10电 感实现 3-9W 一板通用 兼容型号 电源特点
LED驱动电源设计芯片的选用技巧
LED驱动电源设计芯片的选用技巧LED 光源的技术日趋成熟，每瓦发光流明迅速增长，促使其逐年递减降价。
LED 绿色灯具的海量市场和持续稳定数年增长需求将是集成电路行业继VCD、DVD、手机、MP3 之后的消费电子市场的超级海啸!LED 灯具的高节能、长寿命、利环保的优越性能获得普遍的公认。
1、LED 高节能：直流驱动，超低功耗(单管0.03~1W)电光功率转换接近100%，相同照明效果比传统光源节能80%以上。
2、LED 长寿命：LED 光源被称为长寿灯。
固体冷光源，环氧树脂封装，灯体内也没有松动的部分，不存在灯丝发光易烧、热沉积、光衰快等缺点，使用寿命可达5 万到10 万小时，比传统光源寿命长10 倍以上。
3、LED 利环保：LED 是一种绿色光源，环保效益更佳。
光谱中没有紫外线和红外线，热量低和无频闪，无辐射，而且废弃物可回收，没有污染不含汞元素，冷光源，可以安全触摸，属于典型的绿色照明光源。
LED 光源工作特点照明用LED 光源的VF 电压都很低，一般情况下为2.75~3.8V，IF 一般为15~1，400mA。
因此，LED 驱动IC 的输出电压是VFxN 或VFx1，IF 保持恒流在15~1，400mA。
LED 灯具使用的LED 光源有小功率(IF 为15~20mA)和大功率(IF 大于200mA)二种。
小功率LED 多用做制作LED 日光灯、装饰灯、格栅灯。
大功率LED 被用来做家庭照明灯、射灯、水底灯、洗墙灯、路灯、隧道灯、汽车工作灯等。
功率LED 光源是低电压、大电流驱动的器件，其发光强度由流过LED 的电流大小决定。
电流过大会引起LED 光衰减，电流过小会影响LED 的发光强度。
因此，LED 的驱动需要提供恒流电源，以保证大功率LED 使用的安全性，同时达到理想的发光强度。
在LED 照明领域，为体现。
大功率LED驱动IC选型
大功率LED驱动IC选型40V 低压DC to DC 灯杯、汽车等代表性IC,因其IC 种类太多，在此仅介绍具有代表性的IC，供大家交流学习。
有些高压IC 也可以应用到这个电压范围，在这里就不在重复介绍。
Zetex Semiconductors plc 专门设计、生产及推销离散及综合模拟半导体产品，在业界占有领导地占。
凭借标准组件、方便使用的集成电路及完全自订的集成电路，在通信、家电、汽车、及工业市场，迎战现今电子业开发设计的激烈竞争。
低压升压LED 恒流器件全系列做的比较出色的公司之一。
下图输入电压范围从0.7 V 到 1.6 V 最大输出335mA,符合单节干电池的单颗LED 升压型驱动IC，广泛应用于军事应急手持设备方面。
下图输入电压范围从 1.6 V 到 2.4V 最大输出335mA,符合单节干电池的单颗LED 升压型驱动IC.下图输入电压范围从 3.5 V 到4V 最大输出多颗LED 驱动线路,符合单节锂离子电池供电的产品。
下图是台湾点晶科技公司一款DD212，可以1.5-5.5V 输入电压，2 倍压升压输出最大400mA。
外围器件是目前最少的之一。
SP6685 是一种恒定电流充电泵。
主要用于驱动数码相机和摄像手机中的半导体闪光灯.也可用于摄像机断续高亮度照明灯。
该充电泵可以设定二种不同的恒定电流值，分别驱动照相机闪光灯和摄像机照明灯。
SP6685 可以自动转换升压和降压工作状态，确保半导体照明灯(LED)的工作电流与正向电压无关。
该电路所需的电流采样基准电压很低(50mV)，可以选用阻值很小的表面贴装电阻器。
凌特美信也有相关参品，可到相应网站参考。
tips:感谢大家的阅读，本文由我司收集整编。
仅供参阅！。
led驱动芯片 大全
led驱动芯片大全LED驱动芯片是指用于控制和驱动LED灯的电子元件。
随着LED技术的不断发展，LED驱动芯片也得到了广泛的应用。
下面将介绍一些常见的LED驱动芯片。
1. LM317: 这是一款常见的线性稳压器芯片，可用于驱动小功率的LED灯。
它具有良好的稳定性和低噪音特性。
2. PT4115: 这是一款高效的恒流LED驱动芯片，可用于驱动中功率的LED灯。
它具有宽输入电压范围、高达97%的转换效率和短路保护功能。
3. XL6009: 这是一款升压型DC-DC转换芯片，可用于驱动高亮度LED灯。
它具有宽输入电压范围、高达94%的转换效率和过流保护功能。
4. WS2812: 这是一款数字式LED驱动芯片，可用于驱动彩色LED灯。
它具有内置控制电路和存储器，能够实现多种色彩和灯效的变换。
5. TLC5940: 这是一款多路PWM输出型LED驱动芯片，可用于驱动多个LED灯。
它具有16路独立控制的PWM输出和电流控制功能。
6. AL9910: 这是一款高精度电流调节型LED驱动芯片，可用于驱动大功率LED灯。
它具有高达97%的转换效率和电流模式调光功能。
7. LT3754: 这是一款降压型DC-DC转换和恒流LED驱动芯片，可用于驱动多个串联LED灯。
它具有宽输入电压范围和高达97%的转换效率。
8. MAX16822: 这是一款高效、同步型的恒流LED驱动芯片，可用于驱动大功率LED灯。
它具有高达97%的转换效率和短路保护功能。
9. HV9961: 这是一款高压恒流LED驱动芯片，可用于驱动串联LED灯。
它具有宽输入电压范围、高达96%的转换效率和短路保护功能。
10. ILD600: 这是一款恒流LED驱动芯片，可用于驱动小功率LED灯。
它具有宽输入电压范围、过温保护和短路保护功能。
以上是一些常见的LED驱动芯片，它们具有不同的特点和适用范围。
在选择LED驱动芯片时，需要根据LED灯的功率和特性来进行选择，并注意选用符合安全标准的产品。
大功率点阵驱动芯片
大功率点阵驱动芯片是一种特殊的集成电路，主要用于驱动LED点阵或矩阵。
根据其设计和应用，这类芯片有多个重要特性：
1. 输入电压范围: 例如，SY7200A具有
2.8~30V的输入电压范围，适用于多种应用场景。
2. 电流驱动能力: ZJ1701是一款88点阵恒流LED驱动芯片，每颗LED可以通过8位数据PWM恒流调光和256级辉度线性调节。
最大输出电流达到30mA。
3. 环境适应性: 某些芯片如ZJ1701，具有极高的电流利用率和广泛的工作温度范围，从-45°C到85°C。
4. 封装和保存条件: ZJ1701支持SOP-20和TSSOP-20两种封装，并且可以在-65°C到150°C的环境中保存。
5. 多路恒流驱动和扫描能力: 例如，LED7708集成了16通道、每通道85mA的电流发生器，专为大型矩阵供电设计。
6. 通信协议: 如ZJ1701通过类I2C通信协议受主控IC控制。
7. 特定应用解决方案: TI的TLC6984是一款共阴极矩阵LED显示驱动器，特别适用于高像素密度的LED显示屏或Mini/Micro-LED产品。
常用LED恒流驱动电源IC介绍
常用LED恒流驱动电源IC介绍常用LED恒流驱动电源IC介绍AMC7135：为一款恒流驱动IC，电压范围是2.7-6V，电流最高可达380MA，可驱动1W／3W等LED。
现主要用于大功率手电筒／矿灯以及各种灯饰上。
AMC7150：恒流驱动IC，电压范围是4-40V，电流最高可达1.5A，可应用于各种射灯／台灯以及其它灯饰上。
A702：是一款定电流LED 驱动IC，提供六通道可调整之纯直流稳流器，可经由外部电阻之设置调整输出电流介于5～40mA 之间。
6V～50V 的输入电压范围可满足多种应用场合，以及高达 75V 的输出级耐压，可驱动多颗串连之 LED，最多可达 35 颗。
QFN-3×3极薄的包装，非常适合用于 LCD 背光产品。
A703：电压6-50V；电流20-150mA。
A705：电压2.7-12V，电流200-240MA。
AMC7110／7111／7113／7114：电压2.7-6V，电流分三路／四路可调，PWM控制的。
管脚直接接LED，可应用于彩屏手机／MP3／MP4／PDA等各种手持式产品上。
AMC7111 MSOP-8封装，并联式恒流白光驱动升压IC，可驱动4个LED灯，主要应用于2.4寸的TFT屏。
AMC7124：电压2.7-6V，电流可调120／240／360MA。
应用于各种手机／数码相机／摄像机等的闪光灯白光驱动。
AMC3202：可升可降压IC，电压2.7-40V，自带散热片，电流可达1.5A，应用于不同尺寸TFT屏背光电路。
AMC7140：可调光IC，电压范围5-60V，电流可达到500MA，PWM控制，可应用于各种可调光台灯／路灯等，与AMC3202一起可驱动大型电视或显示器背光源。
AMC7160：最大驱动电流2A。
输入85-265V。
目前该颗主要用于大功率LED照明灯饰AMC7169：保护IC，保护1W的LED。
HV9910：LED恒流驱动IC，10mA--1A可调恒定电流，输入电压8--450V，开关式可升压，可降压，可调光。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
大功率LED驱动IC选型
40V低压DC to DC 灯杯、汽车等代表性IC,因其IC种类太多，在此仅介绍具有代表性的IC，供大家交流学习。
有些高压IC也可以应用到这个电压范围，在这里就不在重复介绍。
Zetex Semiconductors plc专门设计、生产及推销离散及综合模拟半导体产品，在业界占有领导地占。
凭借"标准"组件、方便使用的集成电路及完全自订的集成电路，在通信、家电、汽车、及工业市场，迎战现今电子业开发设计的激烈竞争。
低压升压LED恒流器件全系列做的比较出色的公司之一。
下图输入电压范围从0.7 V 到1.6 V 最大输出335mA,符合单节干电池的单颗LED升压型驱动IC，广泛应用于军事应急手持设备方面。
下图输入电压范围从1.6 V 到2.4V 最大输出335mA,符合单节干电池的单颗LED升压型驱动IC.
下图输入电压范围从3.5 V 到4V 最大输出多颗LED驱动线路,符合单节锂离子电池供电的产品。
下图是台湾点晶科技公司一款DD212，可以1.5-5.5V输入电压，2倍压升压输出最大400mA。
外围器件是目前最少的之一。
SP6685是一种恒定电流充电泵。
主要用于驱动数码相机和摄像手机中的半导体闪光灯.也可用于摄像机断续高亮度照明灯。
该充电泵可以设定二种不同的恒定电流值，分别驱动照相机闪光灯和摄像机照明灯。
SP6685可以自动转换升压和降压工作状态，确保半导体照明灯(LED)的工作电流与正向电压无关。
该电路所需的电流采样基准电压很低(50mV)，可以选用阻值很小的表面贴装电阻器。
凌特美信也有相关参品，可到相应网站参考。
PT4105 是一款大功率LED 驱动用18V 降压转换器。
它包含一个PWM 控制器、一个高精度的能带隙参考源、一个误差放大器、相位补偿电路、软启动电路、保护电路、IC 使能电路、输入电压检测电路、逻辑控制电路和功率MOS 管。
PT4105 采用固定频率的电压模式来调节LED 电流，其200mV 的低反馈电压可降低功耗和提高效率。
此外，PT4105 还含有限流功能以及过热保护功能以避免在输出过载时对器件造成损害。
PT4105 是5-18V 输入电压下驱动白光LED 的理想选择。
PT4105 可驱动单颗1W(350mA)或3W(700mA)白光或其他颜色的LED。
其宽的输入电压范围和高输出电流能力，也可以用来驱动3 颗串联1W 或3W 白光LED，或者串-并组合驱动3x3 颗1W 白光LED，等等。
AMC7150是一款应用非常广泛的LED降压型驱动IC，目前市场上有多家公司替代产品出现，可以应用于驱动3颗以内1LED或1颗3W LED，产品设计中。
下图为美信公司出品的一款高效率, 输入2.7-5.5V锂电池电压范围升压到40V为2-10颗LED 400mA的转换器驱动。
下图为美信一款宽电压范围的LED驱动IC，输入5.5-40V，电流35-350mA多颗LED 驱动应用产品。
6-75V电压输入，500mA电流恒流驱动IC，可以广泛的应用于各种高电压浮动的供电范围，驱动大功率LED的相应产品中。
美国国半公司的LP5520，可以应用于全彩灯饰、背光源大功率驱动等产品。
