matlab之经典数字滤波函数介绍
使用MATLAB进行数字滤波器设计的步骤与方法
使用MATLAB进行数字滤波器设计的步骤与方法数字滤波器是用于信号处理的重要工具，它可以对信号进行去噪、频率调整等操作。
而MATLAB作为一种强大的数学计算软件，提供了丰富的数字信号处理工具箱，可以方便地进行数字滤波器的设计与仿真。
本文将介绍使用MATLAB进行数字滤波器设计的步骤与方法。
1. 了解数字滤波器的基本原理在进行数字滤波器设计之前，首先需要了解数字滤波器的基本原理。
数字滤波器根据其频率响应特性可以分为低通、高通、带通和带阻滤波器等。
此外，数字滤波器的设计还需要考虑滤波器的阶数、截止频率以及滤波器类型等因素。
在设计中，我们可以选择滤波器的类型和相应的参考模型，然后利用MATLAB工具箱提供的函数进行设计。
2. 导入MATLAB中的数字信号处理工具箱使用MATLAB进行数字滤波器设计需要先导入数字信号处理工具箱。
通过在MATLAB命令窗口输入`>> toolbox`即可打开工具箱窗口，并可以选择数字信号处理工具箱进行加载。
加载完成后，就可以调用其中的函数进行数字滤波器设计。
3. 设计数字滤波器在MATLAB中，常用的数字滤波器设计函数有`fir1`、`fir2`、`iirnotch`等。
这些函数可以根据系统特性需求设计相应的数字滤波器。
以FIR滤波器为例，可以使用`fir1`函数进行设计。
该函数需要输入滤波器的阶数和截止频率等参数，输出设计好的滤波器系数。
4. 评估滤波器性能设计好数字滤波器后，需要进行性能评估。
可以使用MATLAB提供的`fvtool`函数绘制滤波器的幅频响应、相频响应和群延迟等。
通过观察滤波器在频域的性能表现，可以判断设计的滤波器是否满足要求。
5. 对滤波器进行仿真在对滤波器性能进行评估之后，还可以使用MATLAB进行滤波器的仿真。
通过将需要滤波的信号输入设计好的滤波器中，观察输出信号的变化，可以验证滤波器的去噪效果和频率调整能力。
MATLAB提供了函数`filter`用于对信号进行滤波处理。
matlab滤波函数详解
matlab滤波函数详解Matlab作为一种广泛应用于数值计算和数据处理的软件，提供了许多用于信号处理和图像处理的函数。
其中，滤波函数是其中非常重要的一部分，它们在许多应用中都起着关键的作用。
本文将详细介绍Matlab中常见的滤波函数，包括它们的用途、参数设置、使用方法和示例。
一、滤波函数概述滤波函数主要用于对信号进行滤波处理，以消除噪声、突出信号特征或实现其他特定的处理目标。
在Matlab中，常见的滤波函数包括低通、高通、带通、带阻等类型，它们可以根据不同的应用需求选择。
滤波器通常由一组数学函数组成，用于对输入信号进行加权和叠加，以达到滤波的目的。
二、低通滤波函数低通滤波函数用于消除高频噪声，保持低频信号的完整性。
在Matlab中，常用的低通滤波函数包括lfilter和filter等。
lfilter函数适用于线性滤波器，而filter函数适用于任意滤波器设计。
低通滤波函数的参数包括滤波器系数、输入信号和采样率等。
通过调整滤波器系数，可以实现不同的滤波效果。
三、高通滤波函数高通滤波函数用于消除低频噪声，突出高频信号特征。
在Matlab 中，常用的高通滤波函数包括hilbert和highpass等。
hilbert函数适用于频谱分析和高频信号提取，而highpass函数则适用于消除低频噪声。
高通滤波函数的参数包括滤波器系数、采样率和信号类型等。
通过调整滤波器系数，可以实现不同的高通效果。
四、带通滤波函数带通滤波函数用于选择特定频率范围内的信号进行过滤。
在Matlab中，常用的带通滤波函数包括bandpass和butter等。
bandpass函数适用于设计带通滤波器，而butter函数则适用于连续时间滤波器设计。
带通滤波函数的参数包括带外抑制值、带宽和采样率等。
通过调整带宽参数，可以实现不同的带通效果。
五、其他滤波函数除了以上三种常见的滤波函数外，Matlab还提供了其他一些滤波函数，如带阻、限幅、防混叠等类型。
低通滤波matlab
低通滤波matlab低通滤波是数字信号处理中常用的一种滤波方式。
其主要作用是去除高频分量，保留低频分量，从而使信号更加平滑。
Matlab提供了许多低通滤波函数，本文结合实例介绍了常用的几种。
一、FIR低通滤波FIR（Finite Impulse Response，有限冲激响应）低通滤波是数字信号处理中常用的滤波器之一。
它的设计方法是通过选择一组合适的滤波器系数来实现滤波的目的。
Matlab中提供了fir1函数用于设计FIR低通滤波器。
FIR滤波器的特点是具有线性相位，因此在滤波后不会改变信号的相位。
下面是一个例子，在Matlab中生成一个含有高频和低频分量的信号：```matlab t = linspace(0, 1, 1000); y =sin(2*pi*50*t) + sin(2*pi*500*t); ```可以看到，y信号中含有50Hz和500Hz两个频率分量。
接下来，我们使用fir1函数设计一个通带截止频率为200Hz的FIR低通滤波器，并将信号y通过该滤波器过滤掉高频分量，得到滤波后的信号：```matlab b = fir1(50, 200/(1000/2), 'low');y_filtered = filter(b, 1, y); ```fir1函数的第一个参数表示滤波器的阶数，第二个参数表示滤波器的通带截止频率，第三个参数表示滤波器的类型，这里选择低通滤波器。
filter函数用于将信号通过滤波器进行滤波，第一个参数表示滤波器系数，第二个参数表示单位脉冲响应，第三个参数表示待滤波信号。
最后，将原信号和滤波后的信号进行对比，可以看到滤波后的信号已经去除了500Hz的高频分量：```matlab plot(t, y); hold on; plot(t,y_filtered); hold off; legend('Original Signal','Filtered Signal'); ```二、IIR低通滤波IIR（Infinite Impulse Response，无限冲激响应）低通滤波是另一种常用的滤波器。
一、滤波函数filter
2、频率抽样法
其基本原理是对所期望的滤波器的频率响应 一次来确定FIR滤波器的H(k)，即令： ，在频域上进行采样，
对于线性相位FIR滤波器的H(k)，在设计时还应满足采样值的幅度与相位约束条件。 格式一：B=fir2(N,F,A) 功能：设计一个N阶的FIR数字滤波器，其频率响应有向量F和A指定，滤波器的系 数（单位冲激响应）返回在向量B中，长度为N+1. 格式二：B=fir2(N,F,A,win) 功能：用指定的窗函数设计FIR数字滤波器，窗函数包括Boxcar、Hann、Bartlett、 Blackman、Kaiser及Chebwin等。
1、窗函数设计法
格式二：B=fir1(N ,wc,’high’)或B=fir1(N,wc,’low’) 功能：设计一个高通数字滤波器或低通数字滤波器。如果wc是一个包含两个元素的 向量，wc=[w1,w2]，则B=fir1(N,wc)或B=fir1(N,wc,’bandpass’)，返回一个N阶的带通数 字滤波器，其通带为w1<w<w2。 格式三：B=fir1(N,wc,’stop’) 功能：设计一个带阻滤波器。如果wc是一个多元素的向量，wc=[w1,w2,…,wn]，fir1 返回一个N阶多通带滤波器，其频带为：0<w<w1,w1<w<w2,…,wn<w<1。 格式四：B=fir1(N,wc,win) 功能：用指定窗函数win设计FIR数字滤波器。默认情况下，fir1使用Hamming窗。 格式五：B=fir1(N,Wn,’noscale’) 功能：所设计滤波器不进行归一化。默认或B=fir1(N,Wn,’scale’)情况下，滤波器被归 一化，以使经加窗后第一带通的中心幅值刚好为1。
Filter函数还有多种调用方式。

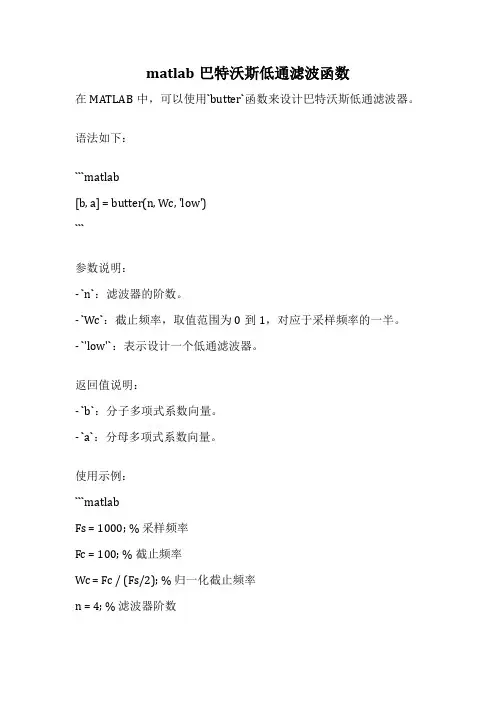

matlab巴特沃斯低通滤波函数
matlab巴特沃斯低通滤波函数
在MATLAB中，可以使用`butter`函数来设计巴特沃斯低通滤波器。
语法如下：
```matlab
[b, a] = butter(n, Wc, 'low')
```
参数说明：
- `n`：滤波器的阶数。
- `Wc`：截止频率，取值范围为0到1，对应于采样频率的一半。
- `'low'`：表示设计一个低通滤波器。
返回值说明：
- `b`：分子多项式系数向量。
- `a`：分母多项式系数向量。
使用示例：
```matlab
Fs = 1000; % 采样频率
Fc = 100; % 截止频率
Wc = Fc / (Fs/2); % 归一化截止频率
n = 4; % 滤波器阶数
[b, a] = butter(n, Wc, 'low'); % 设计巴特沃斯低通滤波器
% 假设输入信号为x
y = filter(b, a, x); % 应用滤波器
```
注意：滤波器设计和滤波过程中，需要根据实际的信号特点和要求进行参数的选择和调整。
matlab function模块实现滤波-概述说明以及解释
matlab function模块实现滤波-概述说明以及解释1.引言1.1 概述概述部分的内容可以包括对该篇长文的主题和背景的简要介绍。
同时，可以说明该篇长文将围绕着MATLAB中的滤波函数展开讨论，并介绍滤波原理及其在信号处理领域中的重要性。
以下为可能的概述部分内容：引言在信号处理领域中，滤波是一项非常重要的技术。
通过滤波，我们可以对信号进行处理和改进，去除噪声、减小干扰，从而得到更好的信号质量。
而MATLAB作为一款强大的科学计算软件，在信号处理方面提供了许多有用的滤波函数和工具。
本篇长文将基于MATLAB function模块，探讨滤波的实现方法。
我们将从滤波原理的基础知识开始，介绍MATLAB中常用的滤波函数，以及如何设计和实现一个滤波模块。
通过学习本文，读者将能够理解滤波的基本原理和实现方法，并能够利用MATLAB的功能进行滤波处理。
本文的目的是为读者提供一个全面的理解MATLAB中滤波函数的能力，并通过实际案例的讲解和代码示例，帮助读者更好地掌握滤波模块的设计和实现技巧。
同时，本文还将评估所实现的滤波模块的效果，并展望该模块在实际应用中的前景。
总结起来，本文将深入探讨MATLAB中的滤波函数，并详细介绍滤波模块的设计与实现。
通过本文的学习，读者将能够掌握滤波的基本原理和实现方法，并具备设计和实现一个滤波模块的能力。
希望本文能为读者在信号处理领域的学习和应用中提供有力的支持。
文章结构部分的内容可以按照以下方式编写：1.2 文章结构本文主要介绍了如何使用Matlab function模块实现滤波功能。
文章的结构如下：引言：在引言部分，我们将对滤波的概念进行简要介绍，并对文章的结构和目的进行说明。
正文：正文部分分为三个主要部分。
2.1 滤波原理：在这一部分，我们将详细介绍滤波的原理，包括滤波的基本概念、滤波的分类以及常用的滤波方法。
2.2 MATLAB中的滤波函数：在这一部分，我们将介绍MATLAB中常用的滤波函数及其使用方法。
Matlab中的多种滤波器设计方法介绍
Matlab中的多种滤波器设计方法介绍引言滤波器是数字信号处理中常用的工具，它可以去除噪声、改善信号质量以及实现其他信号处理功能。
在Matlab中，有许多不同的滤波器设计方法可供选择。
本文将介绍一些常见的滤波器设计方法，并详细说明它们的原理和应用场景。
一、FIR滤波器设计1.1 理想低通滤波器设计理想低通滤波器是一种理论上的滤波器，它可以完全去除截止频率之上的频率分量。
在Matlab中，可以使用函数fir1来设计理想低通滤波器。
该函数需要指定滤波器阶数及截止频率，并返回滤波器的系数。
但是，由于理想低通滤波器是非因果、无限长的，因此在实际应用中很少使用。
1.2 窗函数法设计为了解决理想滤波器的限制，窗函数法设计了一种有限长、因果的线性相位FIR滤波器。
该方法利用窗函数对理想滤波器的频率响应进行加权，从而得到实际可用的滤波器。
在Matlab中，可以使用函数fir1来实现窗函数法设计。
1.3 Parks-McClellan算法设计Parks-McClellan算法是一种优化设计方法，它可以根据指定的频率响应要求，自动选择最优的滤波器系数。
在Matlab中，可以使用函数firpm来实现Parks-McClellan算法。
二、IIR滤波器设计2.1 Butterworth滤波器设计Butterworth滤波器是一种常用的IIR滤波器，它具有平坦的幅频响应，并且在通带和阻带之间有宽的过渡带。
在Matlab中，可以使用函数butter来设计Butterworth滤波器。
2.2 Chebyshev滤波器设计Chebyshev滤波器是一种具有较陡的滚降率的IIR滤波器，它在通带和阻带之间有一个相对较小的过渡带。
在Matlab中，可以使用函数cheby1和cheby2来设计Chebyshev滤波器。
2.3 Elliptic滤波器设计Elliptic滤波器是一种在通带和阻带上均具有较陡的滚降率的IIR滤波器，它相较于Chebyshev滤波器在通带和阻带上都具有更好的过渡特性。
MATLAB的7种滤波方法(重制版)
MATLAB的7种滤波方法（重制版）滤波是信号和图像处理中常用的一种方法，用于去除噪音，增强信号或图像的特征。
MATLAB提供了丰富的滤波函数和工具箱，包括7种常用的滤波方法，分别是均值滤波、中值滤波、高斯滤波、拉普拉斯滤波、Sobel滤波、Prewitt滤波和Canny边缘检测。
1.均值滤波：均值滤波是使用一个窗口对图像进行平滑处理的方法，窗口内的像素值取平均值作为输出像素值。
这种滤波方法可以有效地去除高频噪声，但会导致图像细节的模糊。
2.中值滤波：中值滤波是一种非线性滤波方法，它使用一个窗口对图像进行平滑处理，窗口内的像素值按照大小排序，然后取中值作为输出像素值。
这种滤波方法能够很好地去除椒盐噪声和脉冲噪声，但无法处理其他类型的噪声。
3.高斯滤波：高斯滤波是一种线性平滑滤波方法，它使用一个高斯函数对图像进行卷积处理，窗口内的像素值按照高斯分布加权求和作为输出像素值。
这种滤波方法能够平滑图像并保持图像的细节信息，但会导致图像的边缘模糊。
4.拉普拉斯滤波：拉普拉斯滤波是一种边缘增强滤波方法，它使用一个拉普拉斯算子对图像进行卷积处理，突出图像中的边缘信息。
这种滤波方法能够提高图像的锐度和对比度，但会增强图像中的噪声。
5. Sobel滤波：Sobel滤波是一种边缘检测滤波方法，它使用Sobel算子对图像进行卷积处理，突出图像中的边缘信息。
这种滤波方法能够检测出图像中的水平和垂直边缘，但对于斜向边缘检测效果较差。
6. Prewitt滤波：Prewitt滤波是一种边缘检测滤波方法，它使用Prewitt算子对图像进行卷积处理，突出图像中的边缘信息。
与Sobel滤波类似，Prewitt滤波也能够检测出图像中的水平和垂直边缘，但对于斜向边缘检测效果较差。
7. Canny边缘检测：Canny边缘检测是一种广泛应用的边缘检测算法，它使用多个步骤对图像进行处理，包括高斯滤波、计算梯度、非极大值抑制和双阈值处理。
这种滤波方法能够检测出图像中的所有边缘，并进行细化和连接，对于复杂的边缘检测有较好的效果。
matlab设计数字滤波器参数说明
matlab设计数字滤波器参数说明数字滤波器是一种用于信号处理的重要工具，它可以去除信号中的杂乱干扰，并改善信号的质量。
MATLAB作为一种优秀的科学计算软件，提供了丰富的工具和函数，用于设计数字滤波器的参数。
在MATLAB中，我们可以使用`fdesign`函数来创建滤波器设计对象，并使用相应的函数进行参数设置。
数字滤波器的参数主要包括滤波器类型、截止频率、阶数和滤波器的响应类型等。
首先，我们需要选择数字滤波器的类型。
常见的类型包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。
根据信号处理的需求，选择适当的滤波器类型。
其次，我们需要确定滤波器的截止频率。
截止频率是指滤波器开始起作用的频率。
对于低通滤波器，截止频率是指允许通过的最高频率; 对于高通滤波器，截止频率是指允许通过的最低频率; 对于带通滤波器，截止频率是指允许通过的频率范围。
在确定了滤波器类型和截止频率后，我们还需要指定滤波器的阶数。
阶数是指滤波器的复杂程度和滤波器在滤波时的陡峭程度。
一般来说，阶数越高，滤波器的性能越好，但计算复杂度也会增加。
最后，我们需要选择滤波器的响应类型。
响应类型是指滤波器在频域中的特性。
常见的响应类型包括巴特沃斯响应、切比雪夫响应和椭圆响应等。
每种响应类型都有其特定的特性和适用范围。
通过设置这些参数，我们可以使用MATLAB中的滤波器设计函数来生成数字滤波器的系数，并将其应用于信号处理任务中。
使用适当的滤波器参数可以提高信号的质量，并且能够根据具体需求实现各种信号处理任务。
MATLAB提供了丰富的文档和示例代码，供我们学习和使用数字滤波器设计的相关知识。
通过深入理解数字滤波器的参数设置和设计原理，我们可以更好地应用数字滤波器进行信号处理，并解决各种实际问题。
matlab 百分位滤波
matlab 百分位滤波
百分位滤波是一种基于统计学原理的数字信号处理方法。
它通过排除异常值和噪声，从而对信号进行平滑处理。
在MATLAB中，可以使用prctile函数来实现百分位滤波。
该函数可以计算给定数据集的指定百分位数。
具体步骤如下：
1. 首先，准备待滤波的数据集，可以是一个向量或矩阵。
2. 使用prctile函数计算数据集的百分位数，可以选择合适的百分位数作为滤波阈值。
例如，可以选择排除最高或最低的5%的数据点。
```
threshold = prctile(data, 5); % 选择排除最低的5%的数据点
```
3. 将超过阈值的数据点设为阈值，从而实现滤波。
```
filtered_data = data;
filtered_data(filtered_data < threshold) = threshold;
```
这样就完成了百分位滤波的过程。
你可以根据需要调整百分位数的选择，以达到合适的滤波效果。
matlab中filter函数的用法与作用
1. 简介MATLAB中的filter函数是一种用于信号处理和滤波的重要工具，可以对数字信号进行滤波处理，包括低通滤波、高通滤波、带通滤波等多种滤波方式。
在实际工程和科学研究中，filter函数被广泛应用于音频处理、图像处理、通信系统等领域。
本文将重点介绍MATLAB中filter函数的用法与作用。
2. 基本语法MATLAB中filter函数的基本语法如下：```MatlabY = filter(B, A, X)```其中，B和A分别是所需滤波器的分子系数和分母系数，X是待滤波的输入信号序列，Y是滤波后的输出信号序列。
3. 滤波器设计与参数在使用filter函数进行滤波前，需要设计出所需的滤波器。
通常可以使用MATLAB中的fir1、fir2、butter、cheby1等函数进行滤波器的设计，得到分子系数B和分母系数A。
滤波器的参数包括截止频率、通带幅度、阻带幅度等，这些参数将直接影响滤波效果。
4. 低通滤波低通滤波是一种常见的信号处理方式，可以剔除高频噪声、平滑信号曲线。
在MATLAB中，可以通过设计滤波器并利用filter函数实现低通滤波，有效提取出信号的低频成分。
5. 高通滤波高通滤波的作用与低通滤波相反，可以剔除低频信号，突出高频细节。
利用MATLAB中的filter函数，可以很方便地实现高通滤波处理，适用于频率分析、边缘检测等应用场景。
6. 带通滤波除了低通滤波和高通滤波外，MATLAB中的filter函数还支持带通滤波，即只保留指定频率范围内的信号成分，其他频率成分则被滤除。
带通滤波经常用于通信系统中的频率选择性传输。
7. 实际应用在实际工程和科学研究中，filter函数被广泛应用于音频处理、图像处理、信号处理等领域。
在音频处理中，可以利用低通滤波器剔除底噪；在图像处理中，可以利用高通滤波器增强图像细节；在通信系统中，可以利用带通滤波器进行频率选择性传输。
8. 总结在MATLAB中，filter函数是一种非常强大的信号处理工具，可以满足各种滤波需求。
Matlab技术滤波器设计方法
Matlab技术滤波器设计方法引言：滤波器在信号处理中起到了至关重要的作用，广泛应用于音频处理、图像处理、通信系统等领域。
Matlab是一款功能强大的数学软件，为我们提供了丰富的工具和函数来进行滤波器设计和分析。
本文将介绍几种常用的Matlab技术滤波器设计方法，并探讨它们的优缺点及适用范围。
一、FIR滤波器设计FIR（Finite Impulse Response）滤波器是一种常见且重要的数字滤波器。
它的设计基于一组有限长度的冲激响应。
Matlab提供了多种设计FIR滤波器的函数，例如fir1、fir2和firpm等。
其中，fir1函数采用窗函数的方法设计低通、高通、带通和带阻滤波器。
在使用fir1函数时，我们需要指定滤波器的阶数和截止频率。
阶数的选择直接影响了滤波器的性能，阶数越高，滤波器的频率响应越陡峭。
截止频率用于控制滤波器的通带或阻带频率范围。
FIR滤波器的优点是相对简单易用，具有线性相位特性，不会引入相位失真。
然而，FIR滤波器的计算复杂度较高，对阶数的选择也需要一定的经验和调试。
二、IIR滤波器设计IIR（Infinite Impulse Response）滤波器是另一种常见的数字滤波器。
与FIR滤波器不同，IIR滤波器的冲激响应为无限长，可以实现更复杂的频率响应。
Matlab提供了多种设计IIR滤波器的函数，例如butter、cheby1和ellip等。
这些函数基于不同的设计方法，如巴特沃斯（Butterworth）设计、切比雪夫（Chebyshev）设计和椭圆（Elliptic）设计。
使用这些函数时，我们需要指定滤波器的类型、阶数和截止频率等参数。
与FIR滤波器类似，阶数的选择影响滤波器的性能，而截止频率用于控制通带或阻带的频率范围。
相比于FIR滤波器，IIR滤波器具有更低的计算复杂度，尤其在高阶滤波器的设计中表现出更好的性能。
然而，IIR滤波器的非线性相位特性可能引入相位失真，并且不易以线性常态方式实现。
filter在matlab中的用法
MATLAB中filter函数的用法1. 介绍在MATLAB中，filter函数是一个用于数字滤波的重要工具。
它可以对信号进行滤波处理，去除噪声、平滑数据或者突出特定频率的成分。
filter函数的使用非常灵活，可以根据不同的需求选择不同的滤波器类型和参数。
2. 基本语法filter函数的基本语法如下：y = filter(b, a, x)其中，b和a是滤波器的系数，x是待滤波的信号，y是滤波后的结果。
3. 滤波器系数滤波器系数是滤波器的关键参数，决定了滤波器的特性。
在MATLAB中，可以通过多种方式获取滤波器系数，例如使用fir1函数生成FIR滤波器系数，使用butter 函数生成巴特沃斯滤波器系数等。
以FIR滤波器为例，使用fir1函数生成滤波器系数的代码如下：order = 10; % 滤波器阶数cutoff = 0.5; % 截止频率b = fir1(order, cutoff);在上述代码中，order表示滤波器的阶数，cutoff表示截止频率。
fir1函数将根据给定的阶数和截止频率生成对应的滤波器系数。
4. 滤波器类型MATLAB中的filter函数支持多种滤波器类型，常用的包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。
4.1 低通滤波器低通滤波器用于去除高频成分，保留低频成分。
在MATLAB中，可以使用fir1函数生成低通滤波器系数，并将其作为参数传递给filter函数。
order = 10; % 滤波器阶数cutoff = 0.5; % 截止频率b = fir1(order, cutoff, 'low');y = filter(b, 1, x);在上述代码中，’low’表示生成低通滤波器系数。
4.2 高通滤波器高通滤波器用于去除低频成分，保留高频成分。
在MATLAB中，可以使用fir1函数生成高通滤波器系数，并将其作为参数传递给filter函数。
order = 10; % 滤波器阶数cutoff = 0.5; % 截止频率b = fir1(order, cutoff, 'high');y = filter(b, 1, x);在上述代码中，’high’表示生成高通滤波器系数。
matlab程序之——滤波器(带通-带阻)
% f1=300;f3=500;%通带截止频率上下限
% fsl=200;fsh=600;%阻带截止频率上下限
% rp=0.1;rs=30;%通带边衰减DB值和阻带边衰减DB值
% Fs=2000;%采样率
%
wp1=2*pi*f1/Fs;
wp3=2*pi*f3/Fs;
wsl=2*pi*fsl/Fs;
%ylabel('功率谱密度');xlabel('频率');title('信号功率谱');
else
subplot(211);plot(y_f,2*abs(y_ft(1:nfft/2))/length(y));
ylabel('幅值');xlabel('频率');title('信号幅值谱');
subplot(212);plot(y_f,y_p(1:nfft/2));
figure;hua_fft(y,fs,1);
z=bands(y,110,190,140,160,0.1,30,fs);
figure;hua_fft(z,fs,1);
运行结果如下图，第一幅是滤波前测试信号的频谱图，第二幅是滤波器的滤波曲线图，第三幅是经滤波后的测试信号频谱图。
Welcome To
Download !!!
%第一个是需要查看的频率段起点
%第二个是需要查看的频率段的终点
%其他style不具备可选输入参数，如果输入发生位置错误
nfft= 2^nextpow2(length(y));%找出大于y的个数的最大的2的指数值（自动进算最佳FFT步长nfft）
%nfft=1024;%人为设置FFT的步长nfft
matlab11种数字信号滤波去噪算法
matlab11种数字信号滤波去噪算法Matlab是一种强大的数学软件，广泛应用于信号处理领域。
在数字信号处理中，滤波去噪是一个重要的任务，可以提高信号的质量和准确性。
本文将介绍Matlab中的11种数字信号滤波去噪算法。
1. 均值滤波：该算法通过计算信号中一定窗口内的像素平均值来去除噪声。
它适用于高斯噪声和椒盐噪声的去除。
2. 中值滤波：该算法通过计算信号中一定窗口内的像素中值来去除噪声。
它适用于椒盐噪声的去除。
3. 高斯滤波：该算法通过对信号进行高斯模糊来去除噪声。
它适用于高斯噪声的去除。
4. 维纳滤波：该算法通过最小均方误差准则来估计信号的真实值，并去除噪声。
它适用于高斯噪声的去除。
5. 自适应滤波：该算法通过根据信号的局部特性来调整滤波器的参数，从而去除噪声。
它适用于非线性噪声的去除。
6. 小波去噪：该算法通过将信号分解为不同频率的小波系数，并对系数进行阈值处理来去除噪声。
它适用于各种类型的噪声的去除。
7. Kalman滤波：该算法通过对信号进行状态估计和观测更新来去除噪声。
它适用于线性系统的去噪。
8. 粒子滤波：该算法通过使用一组粒子来估计信号的状态，并通过重采样来去除噪声。
它适用于非线性系统的去噪。
9. 线性预测滤波：该算法通过使用线性预测模型来估计信号的未来值，并去除噪声。
它适用于平稳信号的去噪。
10. 自适应线性组合滤波：该算法通过对信号进行线性组合来估计信号的真实值，并去除噪声。
它适用于各种类型的噪声的去除。
11. 稀疏表示滤波：该算法通过使用稀疏表示模型来估计信号的真实值，并去除噪声。
它适用于各种类型的噪声的去除。
以上是Matlab中的11种数字信号滤波去噪算法。
每种算法都有其适用的场景和优缺点，根据具体的信号和噪声类型选择合适的算法进行去噪处理。
Matlab提供了丰富的函数和工具箱，可以方便地实现这些算法，并对信号进行滤波去噪。
通过合理选择和组合这些算法，可以有效提高信号的质量和准确性，为后续的信号处理任务提供更好的基础。
matlab滤波器设计命令
matlab滤波器设计命令Matlab滤波器设计命令滤波器是数字信号处理中常用的工具，用于去除信号中的噪声、频率干扰或其他不需要的成分。
Matlab提供了一系列有用的滤波器设计命令，使用户能够轻松设计并应用各种类型的滤波器。
在本文中，我们将详细介绍Matlab中常用的滤波器设计命令，包括滤波器设计函数、滤波器类型和设计过程。
I. Matlab中常用的滤波器设计函数在Matlab中，有几种函数可用于设计滤波器，其中最常用的函数是`designfilt`函数和`fir1`函数。
1. designfilt函数`designfilt`函数是Matlab中最灵活和功能强大的滤波器设计函数之一，可用于设计各种类型的IIR和FIR滤波器。
它的基本语法如下：`filt = designfilt(FilterType, 'PropertyName', PropertyValue, ...)`其中，`FilterType`代表滤波器类型，包括低通滤波器(Lowpass)、高通滤波器(Highpass)、带通滤波器(Bandpass)、带阻滤波器(Bandstop)等。
`PropertyName`和`PropertyValue`是可选的参数，用于设置滤波器的各种属性，如阶数(Order)、截止频率(CutoffFrequency)、通带和阻带的最大衰减(MaximumAttenuation)等。
下面是一个使用`designfilt`函数设计低通滤波器的例子：Fs = 1000; 采样频率Fpass = 20; 通带截止频率Fstop = 30; 阻带截止频率designfilt('lowpassiir', 'FilterOrder', 4, 'PassbandFrequency', Fpass, 'StopbandFrequency', Fstop, 'SampleRate', Fs)该命令将设计一个4阶的低通IIR滤波器，其通带截止频率为20Hz，阻带截止频率为30Hz，采样频率为1000Hz。
matlab中关于数字滤波器的函数介绍
MATLAB下的数字信号处理实现示例一信号、系统和系统响应1、理想采样信号序列（1）首先产生信号x(n),0<=n<=50n=0:50; %定义序列的长度是50A=444.128; %设置信号有关的参数a=50*sqrt(2.0)*pi;T=0.001; %采样率w0=50*sqrt(2.0)*pi;x=A*exp(-a*n*T).*sin(w0*n*T); %pi是MATLAB定义的π，信号乘可采用“.*”close all %清除已经绘制的x(n)图形subplot(3,1,1);stem(x); %绘制x(n)的图形title(‘理想采样信号序列’);（2）绘制信号x(n)的幅度谱和相位谱k=-25:25;W=(pi/12.5)*k;X=x*(exp(-j*pi/12.5)).^(n’*k);magX=abs(X); %绘制x(n)的幅度谱subplot(3,1,2);stem(magX);title(‘理想采样信号序列的幅度谱’);angX=angle(X); %绘制x(n)的相位谱subplot(3,1,3);stem(angX) ; title (‘理想采样信号序列的相位谱’)（3）改变参数为：1,0734.2,4.0,10==Ω==TAαn=0:50; %定义序列的长度是50A=1; %设置信号有关的参数a=0.4;T=1; %采样率w0=2.0734;x=A*exp(-a*n*T).*sin(w0*n*T); %pi是MATLAB定义的π，信号乘可采用“.*”close all %清除已经绘制的x(n)图形subplot(3,1,1);stem(x); %绘制x(n)的图形title(‘理想采样信号序列’);k=-25:25;W=(pi/12.5)*k;X=x*(exp(-j*pi/12.5)).^(n’*k);magX=abs(X); %绘制x(n)的幅度谱subplot(3,1,2);stem(magX);title(‘理想采样信号序列的幅度谱’);angX=angle(X); %绘制x(n)的相位谱subplot(3,1,3);stem(angX) ; title (‘理想采样信号序列的相位谱’)2、单位脉冲序列在MatLab中，这一函数可以用zeros函数实现：n=1:50; %定义序列的长度是50x=zeros(1,50); %注意：MATLAB中数组下标从1开始x(1)=1;close all;subplot(3,1,1);stem(x);title(‘单位冲击信号序列’);k=-25:25;X=x*(exp(-j*pi/12.5)).^(n’*k);magX=abs(X); %绘制x(n)的幅度谱subplot(3,1,2);stem(magX);title(‘单位冲击信号的幅度谱’);angX=angle(X); %绘制x(n)的相位谱subplot(3,1,3);stem(ang X) ; title (‘单位冲击信号的相位谱’)3、矩形序列n=1:50x=sign(sign(10-n)+1);close all;subplot(3,1,1);stem(x);title(‘单位冲击信号序列’);k=-25:25;X=x*(exp(-j*pi/25)).^(n’*k);magX=abs(X); %绘制x(n)的幅度谱subplot(3,1,2);stem(magX);title(‘单位冲击信号的幅度谱’);angX=angle(X); %绘制x(n)的相位谱su bplot(3,1,3);stem(angX) ; title (‘单位冲击信号的相位谱’)4、特定冲击串：)3()2(5.2)1(5.2)()(−+−+−+=nnnnnxδδδδn=1:50; %定义序列的长度是50x=zeros(1,50); %注意：MATLAB中数组下标从1开始x(1)=1;x(2)=2.5;x(3)=2.5;x(4)=1;close all;subplot(3,1,1);stem(x);title(‘单位冲击信号序列’);k=-25:25;X=x*(exp(-j*pi/12.5)).^(n’*k);magX=abs(X); %绘制x(n)的幅度谱subplot(3,1,2);stem(magX);title(‘单位冲击信号的幅度谱’);angX=angle(X); %绘制x(n)的相位谱subplot(3,1,3);stem(angX) ; title (‘单位冲击信号的相位谱’)5、卷积计算：Σ+∞−∞=−=∗=mmnhmxnhnxny)()()()()(在MATLAB中。
Matlab中的图像滤波方法与实例分析
Matlab中的图像滤波方法与实例分析引言图像滤波是数字图像处理中的一项重要技术，用于降低图像噪声、平滑图像以及增强图像细节。
在Matlab中，有多种图像滤波方法可供选择。
本文将对这些方法进行介绍和实例分析。
一、线性滤波方法1. 均值滤波均值滤波是一种最简单的线性平滑滤波方法。
其基本思想是用邻域内像素的平均值替代当前像素的值。
在Matlab中，可使用imfilter函数实现均值滤波。
下面是一个示例：```I = imread('example.jpg');filtered_img = imfilter(I, fspecial('average', 3));```2. 中值滤波中值滤波是一种非线性滤波方法，在处理含有椒盐噪声等图像时表现出较好的效果。
它的原理是用中值取代邻域内的元素值。
在Matlab中，使用medfilt2函数可以实现中值滤波。
下面是一个示例：```I = imread('example.jpg');filtered_img = medfilt2(I);```二、非线性滤波方法1. 双边滤波双边滤波是一种非线性滤波方法，可以同时平滑图像和保留边缘信息。
它的核心思想是考虑像素的空间距离和像素值的差异。
在Matlab中，可使用bfilter2函数实现双边滤波。
下面是一个示例：```I = imread('example.jpg');filtered_img = bfilter2(I, 3, 25, 10); % 参数可根据需要自行调整```2. 自适应中值滤波自适应中值滤波是一种根据像素邻域内像素值的分布特性动态调整滤波窗口大小的方法。
在Matlab中，可使用adpmedian函数实现自适应中值滤波。
下面是一个示例：```I = imread('example.jpg');filtered_img = adpmedian(I, 5); % 参数可根据需要自行调整```三、时域滤波方法1. Laplace滤波Laplace滤波是一种高频增强滤波方法，能够提取图像的细节信息。
matlab中fir数字滤波器常用函数
一、 fir数字滤波器概述fir数字滤波器是一种常用的数字信号处理工具，用于滤除特定频率成分或增强特定频率成分。
在信号处理领域，fir数字滤波器具有重要的应用价值，能够有效地对信号进行去噪、平滑或频率变换等处理。
在matlab中，有许多常用的fir数字滤波器函数，下面将对这些常用函数进行介绍。
二、 fir1函数fir1函数是matlab中用于设计一维fir滤波器的函数，它可以根据指定的滤波器类型、滤波器阶数和截止频率来生成fir数字滤波器。
该函数的调用格式为：h = fir1(n, wn, type)其中，n表示滤波器的阶数，wn为一个标量或长度为2的向量，用于指定截止频率，type为滤波器类型，可以是‘high’、‘low’、‘stop’或‘bandpass’。
三、 fir2函数fir2函数是matlab中用于设计二维fir滤波器的函数，它可以根据指定的滤波器类型、滤波器尺寸和频率响应来生成fir数字滤波器。
该函数的调用格式为：h = fir2(n, f, m, w)其中，n表示滤波器的尺寸，f表示频率响应，m表示频率响应对应的标量，w为设定的窗函数。
四、 fircls函数fircls函数是matlab中用于设计带通fir滤波器的函数，它可以根据指定的滤波器类型、通带和阻带的频率范围来生成fir数字滤波器。
该函数的调用格式为：h = fircls(n, f, a, dev)其中，n表示滤波器的阶数，f表示通带和阻带的频率范围，a表示通带和阻带的幅度响应值，dev表示通带和阻带的允许偏差。
五、 firpm函数firpm函数是matlab中用于设计带通fir滤波器的函数，它可以根据指定的滤波器类型、通带和阻带的频率范围以及频率响应来生成fir数字滤波器。
该函数的调用格式为：h = firpm(n, f, a, w)其中，n表示滤波器的阶数，f表示通带和阻带的频率范围，a表示通带和阻带的幅度响应值，w为设定的窗函数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图2 下面看一看 freqz 函数
例如对离散系统传递函数
H
(z)
b(1) a(1)
b(2)z 1 a(2)z 1
b(3)z 2 a(3)z 2
freqz 函数的的主要计算环节是计算 H (e jwTs )
编写下图所示程序验证之
1
Fs=1000; [b,a]=butter(2,300/(Fs/2),'high') [h,f]=freqz(b,a,128,Fs); h1=(b(1)+b(2)*exp(-j*2*pi*f/Fs)+b(3)*exp(-2*j*2*pi*f/Fs))./(a(1)+a (2)*exp(-j*2*pi*f/Fs)+a(3)*exp(-2*j*2*pi*f/Fs)); plot(abs(h1-h)) title('abs(h1-h)')
%filter generater
fc=4;
%cutoff frequency in now sample rate
b=fir1(40,fc/(0.5*fs));
figure(1);
freqz(b,1,128,fs)
%filter course
y=filter(b,1,x);
Fs=4000; [b,a]=butter(2,2*pi*1e3,'s')%design analog Butterworth lowpass filter [bz,az]=bilinear(b,a,Fs)
图6 4 fir1 函数 由理想滤波器幅频特性反推滤波系数，得出来的系数数量是无穷多的。故可采用加窗的方法 舍去部分，留下有限的滤波系数数量，使仍能基本达到需要的滤波效果。
图3
图4 可见 h1 和 h 相等 图 2 中出现小于-360 度是否表达其他不同的意义？-361 度和-1 度有什么区别吗？对于正弦 波应该是一样的，故理论上说应该没有区别。 butter 函数的原理是什么？ 顾名思义，butter 函数的原理是基于 Butterworth 滤波器。 这里始终要带着这个问题去研究，滤波系数本身有什么特性竟然可使低频的滤掉，高频的通 过，其实这里想要寻找的是敏捷控程，理论上这个问题的答案已经很成熟。 2 impinvar 函数 用冲击响应不变法数字仿真模拟 Butterworth 滤波器，程序如下。
fs=100; fc=[20 25]/(0.5*fs); b=fir1(40,fc); figure(1); freqz(b,1,128,fs)
图 13
6
下列程序是较为综合的一个程序
图 14
clear;
%signal generater
fs=100;
Ts=1/fs;
sampletime=3;
t=0:Ts:sampletime;
%print effect
figure(2);
plot(t,x);
hold on;
plot(t,y,'r');
hold off;
7
图 15
图 16
图 17
由图 17 中，可得到信号频率为 5Hz 时的衰减系数约为 0.25， 20log10 (0.25) 12 ，和图
16 基本吻合。 7 filter 函数 Filter data with an infinite impulse response (IIR) or finite impulse response (FIR) filter 对 y = filter(b,a,x)，y(n) = b(1)*x(n) + b(2)*x(n-1) + ... + b(nb+1)*x(n-nb)
图9
4
图 10、 图 9 中，w 如果是角频率值，将 w 转换成频率值时，应该是将 w 除以 2*pi，但是程序中为 什么除以的是 pi 呢？ 准确地说，图 9 中的 w 并非是角频率值，而是频率值，freqz 函数调用时若没有加入采样率 参数，其返回的频率值的范围是 0~pi。 6 fir1 函数补充 对调用方式 b=fir(n,wn)，wn 的取值范围是（0，1），其中 1 对应于 0.5fs（fs 为采样率）。
fs=100; fc=[0.35 0.45]; b=fir1(40,fc); figure(1); freqz(b,1,128,fs)
图 11
5
图 12 对图 11 中程序，1 对应 0.5fs，那么 0.45 对应 0.45*0.5*fs=22.5Hz，0.35 对应 0.35*0.5*fs=17.5Hz， 和图 12 吻合。但是实际应用时，我们知道采样率，知道需要的通带，我们需要的是直接的 答案。假设采样率为 100Hz，现在要设计的带通滤波器的带宽是[20Hz，25Hz]，对应图 11 中的 fc 我们该怎么取值，显然应该是 fc=[20 25]/(0.5*fs)。如下图程序所示。
- a(2)*y(n-1) - ... - a(na+1)*y(n-na) 8 filtfilt 函数
8
Zero-phase digital filtering filtfilt 函数的计算方式同 filter 函数一样，不同之处在于做了零相位处理。下图所示程序就可 以清楚地看到这点区别。
clear; t=0:0.001:0.1; x1=sin(2*pi*40*t); x2=0.5*rand(size(t)); x=x1+x2; A=[1 -1.143 0.4128]; B=[0.06745 0.1348 0.06745]; y=filter(B,A,x); z=filtfilt(B,A,x); plot(t,x,t,y,t,z); legend('x','filter(x)','filtfilt(x)')
2
Fs=4000; [b,a]=butter(2,2*pi*1e3,'s') %design analog Butterworth lowpass filter [bz,az]=impinvar(b,a,Fs)
图5 3 bilinear 函数 用双线性变换法数字仿真模拟 Butterworth 滤波器，程序如下。
Window=boxcar(8); b=fir1(7,0.4,Window) freqz(b,1)
图7
3
图8 5 fir2 函数 fir2 函数的基本原理同 fir1 函数，它的功能更进一层，可以设计任意形状的频率响应图形。
f = 0:0.1:1; m = [0 0 1 1 0 0 1 1 1 0 0]; b = fir2(30,f,m); [h,w] = freqz(b,1,128); plot(f,m,w/pi,abs(h)) legend('Ideal','fir2 Designed') title('Comparison of Frequency Response Magnitudes')
下面研究下，它的零相位处理是如何做到的？ 直观的思维是先执行 filter 函数，在做平移即可。那么 matalb 中 filtfilt 函数是如何实现的呢？ 此滤波是对信号 x 做前向和反向处理。 9 fftfilt 函数 此函数基于 FFT 和重叠相加法的 FIR 滤波。
9
matlab 之经典数字滤波函数介绍 南京理工大学仪器科学与技术专业 谭彩铭
2010-3-12 1 butter 函数 设计一个 9 阶高通 Butterworth 数字滤波器，截止频率为 300Hz
Fs=1000; [b,a]=butter(9,300/(Fs/2),'high') freqz(b,a,128,Fs)
