心电图操作程序ECG-1200

操作程序

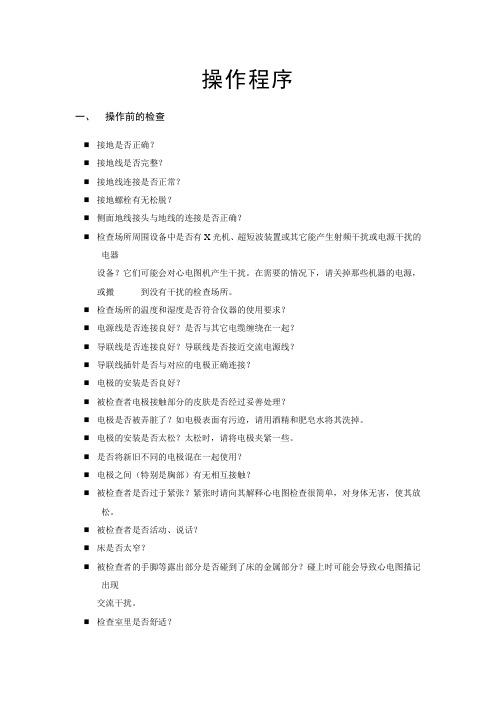

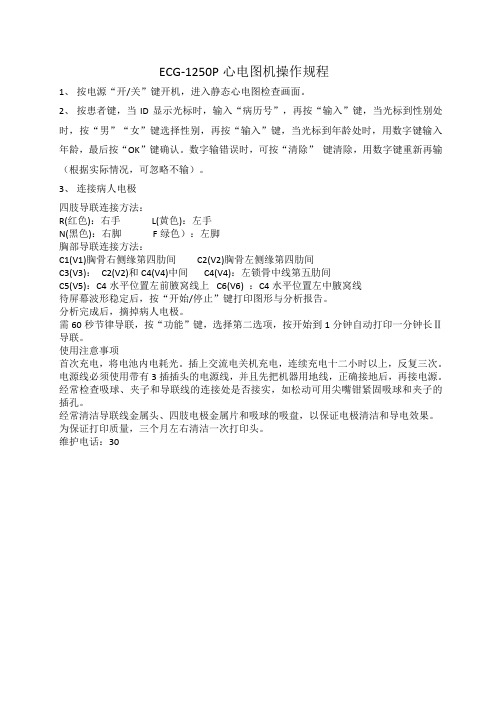

一、操作前的检查

⏹接地是否正确？

⏹接地线是否完整？

⏹接地线连接是否正常？

⏹接地螺栓有无松脱？

⏹侧面地线接头与地线的连接是否正确？

⏹检查场所周围设备中是否有X光机、超短波装置或其它能产生射频干扰或电源干扰的

电器

设备？它们可能会对心电图机产生干扰。在需要的情况下，请关掉那些机器的电源，或搬到没有干扰的检查场所。

⏹检查场所的温度和湿度是否符合仪器的使用要求？

⏹电源线是否连接良好？是否与其它电缆缠绕在一起？

⏹导联线是否连接良好？导联线是否接近交流电源线？

⏹导联线插针是否与对应的电极正确连接？

⏹电极的安装是否良好？

⏹被检查者电极接触部分的皮肤是否经过妥善处理？

⏹电极是否被弄脏了？如电极表面有污迹，请用酒精和肥皂水将其洗掉。

⏹电极的安装是否太松？太松时，请将电极夹紧一些。

⏹是否将新旧不同的电极混在一起使用？

⏹电极之间（特别是胸部）有无相互接触？

⏹被检查者是否过于紧？紧时请向其解释心电图检查很简单，对身体无害，使其放松。

⏹被检查者是否活动、说话？

⏹床是否太窄？

⏹被检查者的手脚等露出部分是否碰到了床的金属部分？碰上时可能会导致心电图描记

出现

交流干扰。

⏹检查室里是否舒适？

⏹记录纸是否充足？

二、操作前准备

2.1记录纸的安装

本机可使用210mm幅宽的卷纸和折叠纸，下面以卷纸为例说明记录纸的安装方法：

⑴ 按下图中箭头所指按下按钮，便可弹起纸仓盖；

⑵ 取出纸仓盖，如下图所示，将纸筒一端对准定位梢，用力按下并将另一端放进，拉

出记录纸10cm之后盖上纸仓；

⑶ 压下纸仓盖，如下图所示。

2.2电源的连接

1)使用交流电源情况

将心电图机所提供的三芯电源线的一头插入机器的电源插座中，另一头插入墙上的插座中，将三芯插头的电源线与带有接地端的三芯插座相连接，则机器就自动接地了

2)使用电池情况

当需要使用电池供电工作时，机器已安装有充电电池，无须用户再重新安装，使用时先检查电池的电量和状态是否良好。

2.3导联线的连接

下图所示，将随机附件中的导联线连接到机器导联接口上并锁紧螺丝，

导联接口除了用于连接心电信号输入口外，不要用作其它目的。

2.4 电极的连接

1)四肢电极连接

四肢电极应装于双手双脚的柔软皮肤上。先用酒精

清洗电极安装部位的皮肤。然后在清洗后的皮肤上涂少

量的导电膏。四肢电极的接法为（如下图所示）：

R（RA）接右手；

L（LA）接左手；

RF（RL）接右腿；

F（LL）接左腿。

2)胸部电极安装

用酒精清洗安装电极部位的胸部皮肤，将导电膏涂在该部位大约25mm直径的围和胸电极吸碗的边缘上，按压胸电极的吸球，将胸电极吸附于V1～V6位置。胸电极的接法如下面图示。

C1（V1）：胸骨右缘第四胁间隙；

C2（V2）：胸骨左缘第四胁间隙；

C3（V3）：C2与C4连线中点；

C4（V4）：左胸骨第五胁间与锁骨中线的交点；

C5（V5）：左腋前线与C4同一水平线；

C6（V6）：左腋中线与C4同一水平线。

注意：

导电膏涂层应相互分开，胸电极不要相互接触，

避免短路。如果没有导电膏，短时检测心电图，可用75%酒精将每个电极安装部位清洗干净，并立即将相应电极接上，以确保该电极接触部位有适度湿润。请不要用生理盐水代替导电膏，以防止腐蚀电极。

三．准备状态

再完成以上一、二工作基础上

交流电工作下：

1）打开主电源开关：进行交流电源的开/关→ 2）打开面板开机/关机键

→3）进入准备界面后点击走纸键完成打印工作

{备注：如使用备用电池工作，在检查电池供电正常情况下方可执行2）、3）}。

四、按键面板的按键介绍

轻触式的控制面板（以下简称面板），其功能分为操作/设置键和阿拉伯数字输入键。各个按键的功能如下所述。

⑴开机/关机键

用于机器的开/关机，如果系统发生故障，长按此键3秒以上松开，可强制关机；

⑵菜单项设置键（∧∨）

菜单设置状态下，用于选择菜单设置项、更改显示菜单项的设置；

在记录界面下，可以改变液晶对比度；

⑶菜单项设置键（＜＞）

菜单设置状态下，用于选择菜单设置项、更改显示菜单项的设置；

⑷菜单设置键

用于进入状态设置菜单进行整机的状态设定，在菜单设置过程中，按此键可返回上级菜单或上一

项目，机器处于记录状态时该按键无效；

⑸走纸速度键

用于改变心电图波形，走纸速度分6档：5mm/s、6.25 mm/s、10mm/s、12.5 mm/s、25mm/s 和50mm/s；

⑹模式切换键

用于记录模式在自动、手动、节律和省纸模式间的循环切换，机器处于记录状态时该按键无效；

⑺记录/停止记录键

在各种记录模式下，用于开始记录或停止记录心电图波形；

⑻滤波器状态设置键

用于设置滤波器状态，滤波器状态有四种：0.05-150Hz、H50 d、H50 d 75Hz、H50 d 35Hz；

⑼灵敏度转换键

用于灵敏度转换，其转换在2.5mm/mV，5mm/mV，10mm/mV，20 mm/mV四档之间循环进行；

⑽导联转换键

在非设置状态下和手动模式下，用于导联切换

⑾定标键/复制键

定标键用于记录状态下打印1mV定标波形以了解当前的灵敏度状态；

复制键用于回放,复制存储当前患者的心电图；

⑿导联封闭键

用于使导联输入快速稳定并使导联的打印输出复位；

⒀确认键

在菜单设置时，确定当前的输入；

在结果分析时，确定当前的输入；

⒁清除键

用于清除患者信息输入容；

⒂进纸键/大小写切换键

使用折叠纸时，在非设置状态下，用于进纸；

在英文输入法的状态下，用于大小写切换；

⒃阿拉伯数字键（0-9）

用于输入患者信息；

⒄电源状态指示灯

指示当前机器的电源状态，从左到右三个指示灯分别是：交流电源指示灯、电池指示灯

和电池充电指示灯。
