边坡工程-第2章.边坡类型与破坏特征
2 边坡的类型及其破坏特征
2.1 边坡分类与地质结构 2.2 边坡地质结构 2.3 边坡破坏特征
本章重点
（1）边坡常见分类方法
（2）边坡常见的破坏类型
难点
➢ 边坡地质结构的概念
§2.1边坡分类与地质结构 在实际工程中，为满足不同工程用途的需要，边坡设计
形态多种多样，边坡的分类也有很多种方法，通常有以 下几种： (1)按照边坡的成因可分为天然边坡和人工边坡。天然边坡 是自然形成的山坡和江河湖海的岸坡。 ➢ 根据边坡的断面形式可分为直立式边坡、倾斜式边坡和 台阶形边坡，如图l.1所示。根据这三种形式可构成复合 形式的边坡，如图l.2所示。边坡横断面外形和各部位名 称如图1.3所示。
• 岩体类型：强构造运动影响、强风化破碎 带岩体，区域性大断层带，大型岩浆岩侵 入接触破碎带，强风化带软弱物质，泥、 岩粉、岩屑、岩块组成。
• 特征：极度破碎，多为不均一的散体或塑 性体组成，强度很低，完整性极低。
• 边坡特征：稳定性很差，不存在向临空面 贯通结构面的话可与土质边坡对待，受整 体岩体强度控制。滑面成圆弧状。
重庆市万州-梁平高速公路K47+500砂 泥岩顺层滑坡
(5)根据使用年限分为临时性边坡和永久性边坡。临时性边 坡是指工作年限不超过两年的边坡；永久性边坡是指工作 年限超过两年的边坡。
➢ 除了上述分类方法外，边坡还可以根据支护结构形式进行 分类。
➢ 在实际工程中，由于设计或施工不当，或因地质条件的特 殊复杂性难以预计，边坡中一部分坡体相对于另一部份坡 体产生相对位移以至丧失原有稳定性，从而形成滑坡。
岩坡的崩塌常发生于高、陡边坡的前缘地段。
高陡斜坡和陡倾裂隙，是由于斜坡前缘的裂隙卸荷作 用、由基座蠕动造成斜坡解体而形成。
2.1 边坡分类与地质结构 2.2 边坡地质结构 2.3 边坡破坏特征
本章重点
（1）边坡常见分类方法
（2）边坡常见的破坏类型
难点
➢ 边坡地质结构的概念
§2.1边坡分类与地质结构 在实际工程中，为满足不同工程用途的需要，边坡设计
形态多种多样，边坡的分类也有很多种方法，通常有以 下几种： (1)按照边坡的成因可分为天然边坡和人工边坡。天然边坡 是自然形成的山坡和江河湖海的岸坡。 ➢ 根据边坡的断面形式可分为直立式边坡、倾斜式边坡和 台阶形边坡，如图l.1所示。根据这三种形式可构成复合 形式的边坡，如图l.2所示。边坡横断面外形和各部位名 称如图1.3所示。
• 岩体类型：强构造运动影响、强风化破碎 带岩体，区域性大断层带，大型岩浆岩侵 入接触破碎带，强风化带软弱物质，泥、 岩粉、岩屑、岩块组成。
• 特征：极度破碎，多为不均一的散体或塑 性体组成，强度很低，完整性极低。
• 边坡特征：稳定性很差，不存在向临空面 贯通结构面的话可与土质边坡对待，受整 体岩体强度控制。滑面成圆弧状。
重庆市万州-梁平高速公路K47+500砂 泥岩顺层滑坡
(5)根据使用年限分为临时性边坡和永久性边坡。临时性边 坡是指工作年限不超过两年的边坡；永久性边坡是指工作 年限超过两年的边坡。
➢ 除了上述分类方法外，边坡还可以根据支护结构形式进行 分类。
➢ 在实际工程中，由于设计或施工不当，或因地质条件的特 殊复杂性难以预计，边坡中一部分坡体相对于另一部份坡 体产生相对位移以至丧失原有稳定性，从而形成滑坡。
岩坡的崩塌常发生于高、陡边坡的前缘地段。
高陡斜坡和陡倾裂隙，是由于斜坡前缘的裂隙卸荷作 用、由基座蠕动造成斜坡解体而形成。
生态边坡破坏类型
生态边坡破坏类型
生态边坡破坏类型
边坡的地形型态本身就存在了许多的不稳定因素，通常边坡滑动破坏为其边坡内部某处土层的剪力强度不足以承受当时的载重或外力，造成不平衡状态出现而发生破坏，破坏后即会恢复平衡状态。
由于一般边坡的地质条件不同，因此边坡的破坏也有许多的模式，其中分为两大类的即为1.自然因素破坏；2.人为因素破坏，此二类的破坏又以自然因素的破怀最为广泛及频繁。
1边坡各种破坏因素：
自然因素破坏：地震、降水侵入、地层节理、张力裂缝、土石流冲击、土石崩落
人为因素破坏：切削、水土保持不良、挡土工不良带来连锁破坏效应
2边坡破坏类型：
土坡：平面滑动破坏、流动破坏、旋转滑动破坏
岩坡：楔型破坏、圆弧破坏、平面破坏、倾倒破坏。
-第二章边坡类型及特点
岩土混合边坡—边坡下部为岩层，上部为土层。
岩、土矿物成分并无本质差别，但结构 有本质差别。岩石结构主要是地质界面 ，如物质分界面、不连续面、不整合面 、软夹层等，土的结构主要是孔隙。因 此，岩石的较大位移主要是不连续面， 岩石含水主要是裂隙水；土的较大位移 主要是孔隙和变形，土的含水主要是孔 隙水。
边坡岩体特点
沉积岩边坡：是地壳分布最广的一种岩石，经风化剥 蚀、搬运、沉积等一系列地质外营力作用形成，层间 软弱结构面，构造结构面发育程度和组合，岩性特征 组合。
岩浆岩：侵入和喷出两种，原生节理裂隙和构造成因 的节理裂隙。需考虑边坡岩体的完整性，结构面对边 坡岩体的切割作用。倾向临空面的缓倾斜结构面，倾 角小于边坡角的结构面叫做缓倾结构面，结构面倾角 在15-65°的结构面都可能是缓倾结构面，有倾向临空 面的缓倾结构面容易发生变形破坏。蚀变带，岩浆岩 与围岩接触的地方常有热液蚀变作用，在断裂带处常 有构造动力蚀变作用，这些部位常有绿泥石化、绢云 母话现象，在长期风化营力作用下蚀变带有泥化现象 ，泥化的蚀变带是岩浆岩体的不稳定部分。变质岩需 综合考虑前两者特征。
滑坡的剪出口位置是研究和防治滑坡所关注的 重点问题之一。
二、岩质边坡的特点
岩体时地质体的组成部分,是由岩石和地质结构 面共同构成的.岩石按其成因分,有沉积岩、岩 浆岩和变质岩;按其强度分，有软岩、中硬岩和 硬岩等。岩体的力学性质取决于岩体的结构特 征，岩体的破坏模式受控于岩体的结构模式。 岩体的力学性质具有不均一性、不连续性和各 向异性。
岩质边坡—整个边坡均由岩体构成，按岩体强度可分 为硬岩边坡、软岩边坡和风化岩边坡。按结构可分为 整体状边坡、块状边坡、层状边坡、碎裂边坡、散体 边坡。由于岩质边坡强度较高，可保持较高陡边坡， 几乎所有高边坡都是岩质边坡。
岩、土矿物成分并无本质差别，但结构 有本质差别。岩石结构主要是地质界面 ，如物质分界面、不连续面、不整合面 、软夹层等，土的结构主要是孔隙。因 此，岩石的较大位移主要是不连续面， 岩石含水主要是裂隙水；土的较大位移 主要是孔隙和变形，土的含水主要是孔 隙水。
边坡岩体特点
沉积岩边坡：是地壳分布最广的一种岩石，经风化剥 蚀、搬运、沉积等一系列地质外营力作用形成，层间 软弱结构面，构造结构面发育程度和组合，岩性特征 组合。
岩浆岩：侵入和喷出两种，原生节理裂隙和构造成因 的节理裂隙。需考虑边坡岩体的完整性，结构面对边 坡岩体的切割作用。倾向临空面的缓倾斜结构面，倾 角小于边坡角的结构面叫做缓倾结构面，结构面倾角 在15-65°的结构面都可能是缓倾结构面，有倾向临空 面的缓倾结构面容易发生变形破坏。蚀变带，岩浆岩 与围岩接触的地方常有热液蚀变作用，在断裂带处常 有构造动力蚀变作用，这些部位常有绿泥石化、绢云 母话现象，在长期风化营力作用下蚀变带有泥化现象 ，泥化的蚀变带是岩浆岩体的不稳定部分。变质岩需 综合考虑前两者特征。
滑坡的剪出口位置是研究和防治滑坡所关注的 重点问题之一。
二、岩质边坡的特点
岩体时地质体的组成部分,是由岩石和地质结构 面共同构成的.岩石按其成因分,有沉积岩、岩 浆岩和变质岩;按其强度分，有软岩、中硬岩和 硬岩等。岩体的力学性质取决于岩体的结构特 征，岩体的破坏模式受控于岩体的结构模式。 岩体的力学性质具有不均一性、不连续性和各 向异性。
岩质边坡—整个边坡均由岩体构成，按岩体强度可分 为硬岩边坡、软岩边坡和风化岩边坡。按结构可分为 整体状边坡、块状边坡、层状边坡、碎裂边坡、散体 边坡。由于岩质边坡强度较高，可保持较高陡边坡， 几乎所有高边坡都是岩质边坡。
2边坡的类型及其破坏特征
二、 边坡失稳破坏方式 边坡在自然与人为因素作用下的破坏形式主要
表现为滑坡、滑塌、崩塌和剥落。滑坡(slides)是 斜坡部分岩土体在重力作用下，沿一定的软弱面， 缓慢地整体向下移动，具有蠕动变形、滑动破坏 和渐趋稳定三个阶段，有时也具有高速急剧移动 现象。滑塌(slip—slumps)是因开挖、填筑、堆载 引起斜坡的滑动或塌落，一般较突然，粘性土类 边坡有时也会出现一个变形发展过程。
岩坡的崩塌常发生于高、陡边坡的前缘地段。
高陡斜坡和陡倾裂隙，是由于斜坡前缘的裂隙卸荷作 用、由基座蠕动造成斜坡解体而形成。
这些裂隙在表层蠕动作用下，进一步加深、加宽，并 促使坡脚主应力增强，坡体蠕动进一步加剧，下部支 撑力减弱，从而引起崩塌。
崩塌形成的岩堆给其后侧坡脚以侧向压力，再次发生 崩塌的突坡处上移。所以，崩塌具有使斜坡逐次后退、 规模逐渐减小的趋势。
崩塌
多平面滑动
边
平面滑动
双平面滑动
坡
破 坏
滑坡
楔形状滑动
单平面 滑动
的
圆弧形滑动
基 本
坍塌 倾倒破坏
类
错落
型
岩石崩塌
平移滑动 旋转滑移
岩块流动
岩层曲折
坍塌 崩塌
滑坡 错落
倾倒
2.2.1 崩塌
崩塌：斜坡岩土体被结构面分割的块体，突然脱离 母体以垂直运动为主、翻滚跌跃而下的现象与过程
崩塌特征
坡体蠕动
边坡岩体的破坏
定 义：边坡岩体中出现了与外界贯通的破坏面，使被 分割的岩体以一定的加速度脱离母体。
1.崩塌：边坡前缘的部分岩体被陡倾角的破裂面分割， 以突然的方式脱离母体，翻滚而下，岩块相互 撞击破碎，最后堆积于坡脚而且形成岩堆。
边坡工程第2章--边坡的类型及其破坏特征课件
2.1 边坡分类 2.2 边坡地质结构 2.3 边坡的破坏特征
2.1 边坡分类
边坡的分类方法很多，常见的分类方法有按照 边坡的成因、介质材料、高度、用途、使用年限、 结构特征以及破坏模式等。
2.1.1 按边坡成因分类
边坡按成因可以分为自然边坡与人工边坡两种。 自然边坡分为： 剥蚀边坡 (构造型、丘陵型)、 侵蚀边坡、(岸蚀边坡、沟蚀边坡)、 塌滑边坡。 人工边坡又可分为： 挖方边坡 (由山体开挖形 成的边坡，如路堑边坡、露天矿边坡)、 填筑边坡 (填方经压实形成的边坡，如路堤边坡、渠堤边坡 等)
单一平面式结构面滑坡示意图 单一弧形结构面滑坡
双结构面楔形破坏滑坡 典型多结构面折面特征细分为三个破坏模式： 错落挤压 剪切式破坏模式、碎裂岩体压裂式破坏模式和类均 质岩体弧形破坏模式。
典型错落挤压剪切式滑坡断面图 1 、挤压剪切带； 2、错落构造面； 3、错落体； 4、完整岩 体； 5 、原地面线； 5＇、错落后的地面线； 6、岸坡堆积
边坡坍塌可划分为： 溜塌、堆塌、滑塌。
典型公路边坡溜塌现场
典型山体滑塌现场
典型公路边坡堆塌现场
表2.3 常见边坡破坏类型及特征
表2.3 常见边坡破坏类型及特征(续)
2.3.1 崩塌
崩塌是较陡斜坡上的岩土体在重力作用下突然 脱离母体崩落、滚动、堆积在坡脚(或沟谷)的地 质现象。产生在土体中者称土崩，产生在岩体中者 称岩崩。
崩塌的规模大小、物质组成、结构构造、活动 方式、运动途径、堆积情况、破坏能力等千差万别， 但其形成机理是有规律的，根据崩塌的破坏机理， 将崩塌划分为倾倒式崩塌、滑移式崩塌、鼓胀式崩 塌、拉裂式崩塌和错断式崩塌等五种破坏模式。
完全平面式顺层滑坡示意图
前缘剪出式顺层滑坡 示意图

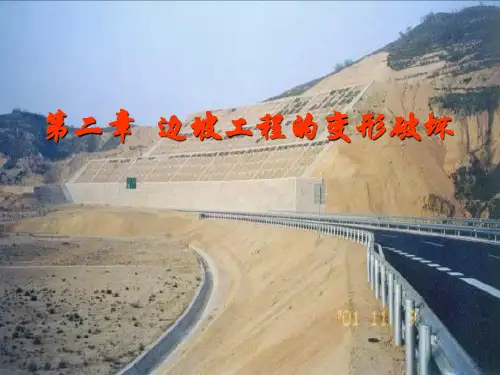

道路边坡工程 第2章
33
2.3 边坡破坏的特征
1）地形地貌 （1）山坡或河谷谷坡上的圈椅地貌是比较容易发生滑坡的 地方。圈椅地貌中的缓坡多由坡积物组成，也是地表水汇集 之处。 （2）在较陡的大段河谷谷坡中间，夹一段台地状的滑坡地。 有时滑面被冲割成鸡爪形山梁，这种缓坡或山梁往往易发生 滑坡。 （3）坡体上杂乱无规则，还有积水洼地、地面裂隙、房屋 倾斜、房墙开裂等现象，可能是发生滑坡的地方。
36
3）水 ①地表水不易排出,甚至形成积水。 ②斜坡含水层的原有状况被破坏，滑体成为
复杂的含水体 ③在缓坡后缘、前缘、坡脚或坡面等地形变
化处有泉水及湿地分布 ④河水淘蚀，冲刷坡脚。 ⑤灌溉水或其他水渗漏都会促成滑坡发生。
37
4）结构特征
滑坡的结构特征指剖面上滑体、滑面、滑带及滑床的特 征，以滑坡的主轴断面为代表。滑床岩土主要是风化轻微、 强度较高、相对隔水的地层，情况较简单，重点讨论滑带和 滑面的特征，以滑坡的主轴断面为代表。 滑带土的一般特征为:
20
1）按滑坡体的物质组成分类
粘性土滑坡
均质和非均质的粘性土中产生的滑坡，多因网 状裂隙破坏了土的结构，水沿裂隙下渗，使 土的强度降低而产生滑坡。
堆镇土滑坡
人工镇筑的路堤土和弃土，土要是路堤沿原地 面发生的滑动，有时也带动其下的坡积层一 起下滑。
破碎岩石滑坡 岩体失去完整性，松散破碎的多种岩石可产 生层面滑动和构造面滑动。滑体山碎石、块 石和粘性土混合组成，地下水较多，无明显 的含水层。
17
2.2 滑坡的分类
关于滑坡的分类，各部门根据本系统工程的特 点，结合滑坡体的组成物质、力学特性、滑动速度、 滑体形态、滑体规模、滑体厚度、滑体与岩层的关 系等因素，提出了各自的分类。现介绍以下几种常 见的分类法。
2.3 边坡破坏的特征
1）地形地貌 （1）山坡或河谷谷坡上的圈椅地貌是比较容易发生滑坡的 地方。圈椅地貌中的缓坡多由坡积物组成，也是地表水汇集 之处。 （2）在较陡的大段河谷谷坡中间，夹一段台地状的滑坡地。 有时滑面被冲割成鸡爪形山梁，这种缓坡或山梁往往易发生 滑坡。 （3）坡体上杂乱无规则，还有积水洼地、地面裂隙、房屋 倾斜、房墙开裂等现象，可能是发生滑坡的地方。
36
3）水 ①地表水不易排出,甚至形成积水。 ②斜坡含水层的原有状况被破坏，滑体成为
复杂的含水体 ③在缓坡后缘、前缘、坡脚或坡面等地形变
化处有泉水及湿地分布 ④河水淘蚀，冲刷坡脚。 ⑤灌溉水或其他水渗漏都会促成滑坡发生。
37
4）结构特征
滑坡的结构特征指剖面上滑体、滑面、滑带及滑床的特 征，以滑坡的主轴断面为代表。滑床岩土主要是风化轻微、 强度较高、相对隔水的地层，情况较简单，重点讨论滑带和 滑面的特征，以滑坡的主轴断面为代表。 滑带土的一般特征为:
20
1）按滑坡体的物质组成分类
粘性土滑坡
均质和非均质的粘性土中产生的滑坡，多因网 状裂隙破坏了土的结构，水沿裂隙下渗，使 土的强度降低而产生滑坡。
堆镇土滑坡
人工镇筑的路堤土和弃土，土要是路堤沿原地 面发生的滑动，有时也带动其下的坡积层一 起下滑。
破碎岩石滑坡 岩体失去完整性，松散破碎的多种岩石可产 生层面滑动和构造面滑动。滑体山碎石、块 石和粘性土混合组成，地下水较多，无明显 的含水层。
17
2.2 滑坡的分类
关于滑坡的分类，各部门根据本系统工程的特 点，结合滑坡体的组成物质、力学特性、滑动速度、 滑体形态、滑体规模、滑体厚度、滑体与岩层的关 系等因素，提出了各自的分类。现介绍以下几种常 见的分类法。
边坡工程第2章 边坡的类型及其破坏特征
表2.1 岩质边坡地质结构分类（续1）
地质结构 类型 亚类 地质 背景 结构特征 边坡稳定及破坏模式
层状同 向结构
层状 结构 层状反 边坡 向结构 层状斜 向结构 层状反 向结构 层状斜 向结构
边坡与层面同 稳定性受坡角与岩层倾角组合关系、顺坡向 向，倾向夹角 软弱结构面的发育程度及强度所控制。主要 小于30°，岩 边坡破坏模式：①层面或软弱夹层易形成滑 各种 体多呈互层和 动面 坡脚切断后易产生滑动；②倾角较陡时 厚度 层间错动带常 易产生溃屈或倾倒；③倾角较缓时坡体易产 的沉 为贯穿性软弱 生倾倒变形；④节理或节理组易形成楔形体 积岩、 结构面。 滑动。 层状 岩层倾向与边 稳定性受坡角与岩层倾角组合、岩层厚度、 变质 坡倾向基本相 层间结合能力及反倾结构面发育与否所控制。 岩和 反，岩体呈层 主要边坡破坏模式：①岩层较陡或存在有陡 复杂 状或者二元结 倾结构面时 易产生倾倒弯曲松动变形；②坡 多次 构，结构面发 脚有软层时上部易拉裂或局部崩塌、滑动； 喷发 育。 ③节理或节理组易形成楔形体滑动。 的火 山岩 岩层倾向与边 边坡稳定性较好，层面与坡面走向夹角越小， 坡倾向斜交或 滑动的可能性越高。主要边坡破坏模式：① 垂直，倾向夹 易形成层面与节理组成的楔形体滑动或崩塌； 角30°～150°。 ②节理或节理组易形成楔形体滑动。
2.1.4 按边坡结构特征分类
图2.3 不同坡体结构的边坡示意图 a)类均质土坡；b)近水平层状边坡；c)顺倾层状边坡； d)反倾层状边坡；e)块状岩体边坡；f)碎裂状岩体边坡
2.1.6 按边坡破坏模式分类
1）国际分类法： SMR法、CSIR 分类法、五 级分类法。 2）国内分类法： 九级分类法：楔型滑动、圆弧型滑动、顺层滑 动、倾倒变形、溃屈破坏、复合型滑动、岸坡或斜 坡开裂变形体、堆积层滑坡、崩塌碎屑流滑坡。 《水利水电工程边坡设计规范》(SL386-2007) 将边坡分为临时边坡和永久边坡。 临时边坡——仅在短时间或工程施工期处于临 空状态修建建筑物后边坡不再处于临空状态的边坡。 永久边坡——长期处于临空状态的边坡。
高速铁道工程技术《边坡病害的类型及特点》
路基边坡防护措施
排水措施 植被防护 植-防护 植-工防护 圬工防护
路基边坡防护措施
排水措施 植被防护 植-工防护 圬工防护
路基边坡防护措施
排水措施 植被防护 植-工防护 圬工防护
边坡病害的类型及特点
1边坡坍方 2边坡冲刷
边坡塌方
山坡表层松弛带内的岩土， 在重力和雨淋作用下往往会发 生边坡坍塌现象，甚至似泥石 流状坍泻而下。
在松弛带的岩土几乎全部被水浸湿时 ，松弛局部岩土的抗剪强度就会降低， 坡上岩土就从松弛带内强度与应力比值 最小面逐次坍下，直至坍到一定缓度后 才稳定，这种边坡坍塌现象称为坍塌。 在松弛带的岩土只有某一向外倾斜层被 水浸湿时，倾斜层由于过湿而抗剪强度 降低，发生岩土沿倾斜层滑动现象，称 为边坡滑坍。
边坡冲刷
路基冲刷是路基表层土体在 流水动力作用下的失稳运动和 运移流失。
路基边坡坡面冲刷问题与土质学、土 力学、水力学、泥沙动力学等学科密切 相关，其冲刷过程包括降雨溅蚀和径流 冲刷引起土颗粒别离，泥沙转移和沉积 三大过程。在这全过程中，土颗粒除了 受本身的重力和颗粒间粘结力外，在水 流作用下还会受到浮力、拖曳力、上举 力、渗透压力以及在运动过程中会受到 粒间离散力、摩擦阻力等多个力的综合 作用。
路基边坡破坏类型及防护建筑物施工方法[详细]
![路基边坡破坏类型及防护建筑物施工方法[详细]](https://img.taocdn.com/s3/m/d3268f23daef5ef7bb0d3c80.png)
蚀的土时，片石下设厚度不小于0.1m的碎石或砂砾垫层。
单层石砌护坡示意图
浆砌片石护坡
• 一般适用于易受水侵蚀的土质边坡、严重剥落的软质岩石 边坡、强风化或较破碎岩石边坡、残坡积较厚而松散的边 坡
• 在不适于植物防护或者有大量开山石料可以利用的地段最 为适合
• 坚固耐用、材料易得、施工工艺简单、防护效果好
（五）土工软体沉排和土工模袋
土工膜袋
• 1、土工织物软体沉排、土工膜袋适用于允 许流速为 2~3m/s 的沿河路基冲刷防护。
• 2、土工膜袋可用于替代干砌块石、砂浆 块石等修建堤坡、堤脚,构筑丁坝、堤坝主 体,还可以用于堤坝崩塌、江河崩岸险情的 抢护。
间接防护
• 在路基或河道的外围设置导流或阻流建筑 物，以改变水流（改变主流方向、减缓流 速、改变冲刷、改变淤积部位等），从而 间接的防护路基或河岸的一种方法。
• 2、顺坝与上、下游河岸的衔接,应使水流 顺畅,起点应选择在水流匀顺的过渡段,坝 根位置宜设在主流转向点的上方。
• 3、坝顶宽度应根据稳定计算确定,坝根应 嵌入稳定河岸内不小于3m。漫溢式顺坝， 应在坝后设置格坝。
•
改移河道
• 1、沿河路基受水流冲刷严重,或防护工程艰巨, 以及路线在短距离内多次跨越弯曲河道时可改 移河道。主河槽改动频繁的变迁性河流或支流 较多的河段不宜改河。
• 墙、护坡基础局部冲刷深度过大的沿河路堤坡脚 或河岸。
• 2、石笼内所填石料,应采用重度大、浸水不崩解、 坚硬且未风化石块,粒径应大于石笼的网孔。
（四）浸水挡土墙
• 1 漫水挡土墙适用于允许流速为5~8m/s的 峡谷急流和水流冲刷严重的河段。
• 2 浸水挡土墙设计应符合规范的有关规定, 并应注意漫水挡土墙和岸坡的衔接。
单层石砌护坡示意图
浆砌片石护坡
• 一般适用于易受水侵蚀的土质边坡、严重剥落的软质岩石 边坡、强风化或较破碎岩石边坡、残坡积较厚而松散的边 坡
• 在不适于植物防护或者有大量开山石料可以利用的地段最 为适合
• 坚固耐用、材料易得、施工工艺简单、防护效果好
（五）土工软体沉排和土工模袋
土工膜袋
• 1、土工织物软体沉排、土工膜袋适用于允 许流速为 2~3m/s 的沿河路基冲刷防护。
• 2、土工膜袋可用于替代干砌块石、砂浆 块石等修建堤坡、堤脚,构筑丁坝、堤坝主 体,还可以用于堤坝崩塌、江河崩岸险情的 抢护。
间接防护
• 在路基或河道的外围设置导流或阻流建筑 物，以改变水流（改变主流方向、减缓流 速、改变冲刷、改变淤积部位等），从而 间接的防护路基或河岸的一种方法。
• 2、顺坝与上、下游河岸的衔接,应使水流 顺畅,起点应选择在水流匀顺的过渡段,坝 根位置宜设在主流转向点的上方。
• 3、坝顶宽度应根据稳定计算确定,坝根应 嵌入稳定河岸内不小于3m。漫溢式顺坝， 应在坝后设置格坝。
•
改移河道
• 1、沿河路基受水流冲刷严重,或防护工程艰巨, 以及路线在短距离内多次跨越弯曲河道时可改 移河道。主河槽改动频繁的变迁性河流或支流 较多的河段不宜改河。
• 墙、护坡基础局部冲刷深度过大的沿河路堤坡脚 或河岸。
• 2、石笼内所填石料,应采用重度大、浸水不崩解、 坚硬且未风化石块,粒径应大于石笼的网孔。
（四）浸水挡土墙
• 1 漫水挡土墙适用于允许流速为5~8m/s的 峡谷急流和水流冲刷严重的河段。
• 2 浸水挡土墙设计应符合规范的有关规定, 并应注意漫水挡土墙和岸坡的衔接。
矿山环境工程第1章2章3章
2019-3-5
1
第1章
边坡工程概述
2019/3/7
2
1.1 概述
• 边坡是指地表一切具有倾向临空面的地质体，是广泛分布于地表的一 种地貌景观。 • 边坡的失稳造成的滑坡、崩塌是十分严重的全球性自然灾害，也是仅 次于地震的第二大地质灾害。 • 我国是个多山的国家，山地约占全国面积的2/3，是世界上滑坡较多 的国家之一。 • 边坡岩体的滑落与崩塌是在重力作用下发生的，它的形成既取决于一 定的地质、地貌条件外，还与气候因素密切相关。 • 在研究边坡稳定与边坡工程实践中必须注意到边坡维护工作的重要性。
2019/3/7
33
3.3 岩体结构
• 从边坡稳定性考虑，要特别研究岩体结构面的下列主要特 征： • 即结构面的成因类型、结构面的组数和数量、结构面连续 性及其间距、结构面的起伏度及粗糙度、结构面表面结合 状态及填充物、结构面产状及其与边坡临空面的关系等。 • 这些特征及其组合将对边坡稳定状态、可能的滑落类型、 岩体强度等起着重要的影响。
按地质环境与人工改造的程度分类
• • 自然边坡：是指未经人工破坏改造的边坡，是由地质构造作用形成 的； 人工边坡：是指由于人们从事岩体工程活动，经人工改造所形成的 边坡；
按变形情况不同分类
• • 未变形边坡：边坡岩体未发生位移变形； 变形边坡：边坡岩体曾发生位移变形；
按边坡使用年限分类
• • 临时边坡 永久边坡
2019/3/7 4
按岩性不同分类
岩质边坡
• • • • • • • • 侵入岩类边坡 喷出岩类边坡 碎屑沉积岩边坡 碳酸盐岩类边坡 夹有软弱夹层的沉积岩 软弱岩层边坡 特殊岩类边坡 变质岩类边坡
土质边坡
• • • • • 黄土边坡 砂性土边坡 粘土性边坡 软土边坡 土石混合边坡
建筑边坡支护技术-边坡的破坏类型及其特点
Fr＝Gsinβ
稳定性系数：
单平面滑动稳定性计算图
Fs G cos tg j C j L
Fr
G sin
G cos tg j C j L G sin
tg j
2C j sin
tg gH sin sin( )
滑动体极限 高度Hcr为：
Hcr
2C j
g[sin(
sin cos j )sin( j )]
N1
N sin2 sin(1 2
)
G cos sin2 sin(1 2 )
；N2
N sin1 s 2 )
边坡的抗滑力
Fs N1tg1 N2tg2 C1SABD C2SBCD
边坡的稳定性系数
N1tg1 N2tg2 C1SABD C2SBCD G sin
三、同向双平面滑动(折线滑动)
第一种情况为滑动体内不存在结构面，视滑动体为刚体，采用力平衡图解法计 算稳定性系数;
第二种情况为滑动体内存在结构面并将滑动体切割成若干块体的情况，这时需 分块计算边坡的稳定性系数。
1.滑动体为刚体的情况
ABCD为可能滑动体，根据滑动面产状分为Ⅰ、Ⅱ 两个块体。 F体ⅠⅡ为的块作体用Ⅱ力对，块F体ⅠⅠ 和的 FⅡ作大用小力相，等F，Ⅱ为方向块相体反Ⅰ，对其块 作用方向的倾角为θ。 滑动面AB以下岩体对块体Ⅰ的反力R1(摩阻力) 与 AB面法线的夹角为φ1。
块体Ⅰ
块体Ⅱ
四、多平面滑动
边坡岩体的多平面滑动， 分为一般多平面滑动和 阶梯状滑动两个亚类。 阶梯状滑动，破坏面由多个实际滑动面和受拉面组成，呈阶梯状，其稳定 性的计算思路与单平面滑动相同，即将滑动体的自重 (仅考虑重力作用时)分 解为垂直滑动面的分量和平行滑动面的分量。
稳定性系数：
单平面滑动稳定性计算图
Fs G cos tg j C j L
Fr
G sin
G cos tg j C j L G sin
tg j
2C j sin
tg gH sin sin( )
滑动体极限 高度Hcr为：
Hcr
2C j
g[sin(
sin cos j )sin( j )]
N1
N sin2 sin(1 2
)
G cos sin2 sin(1 2 )
；N2
N sin1 s 2 )
边坡的抗滑力
Fs N1tg1 N2tg2 C1SABD C2SBCD
边坡的稳定性系数
N1tg1 N2tg2 C1SABD C2SBCD G sin
三、同向双平面滑动(折线滑动)
第一种情况为滑动体内不存在结构面，视滑动体为刚体，采用力平衡图解法计 算稳定性系数;
第二种情况为滑动体内存在结构面并将滑动体切割成若干块体的情况，这时需 分块计算边坡的稳定性系数。
1.滑动体为刚体的情况
ABCD为可能滑动体，根据滑动面产状分为Ⅰ、Ⅱ 两个块体。 F体ⅠⅡ为的块作体用Ⅱ力对，块F体ⅠⅠ 和的 FⅡ作大用小力相，等F，Ⅱ为方向块相体反Ⅰ，对其块 作用方向的倾角为θ。 滑动面AB以下岩体对块体Ⅰ的反力R1(摩阻力) 与 AB面法线的夹角为φ1。
块体Ⅰ
块体Ⅱ
四、多平面滑动
边坡岩体的多平面滑动， 分为一般多平面滑动和 阶梯状滑动两个亚类。 阶梯状滑动，破坏面由多个实际滑动面和受拉面组成，呈阶梯状，其稳定 性的计算思路与单平面滑动相同，即将滑动体的自重 (仅考虑重力作用时)分 解为垂直滑动面的分量和平行滑动面的分量。
边坡破坏类型及特点
落
坡面变形（H≤2m)
落石
坡面溜坍
边坡变形（2m＜H＜10m）
坍塌 边坡滑坡 小型崩塌
坡体变形（H≥10m)
崩塌 滑坡 错落 深层蠕动
物质类别 软岩剥落、土层剥落
岩块崩落 堆积层溜坍，风化岩屑溜坍 堆积层坍塌，破碎岩层坍塌 土层滑坡，风化破碎岩石滑坡
土崩塌，岩石崩塌 岩体崩塌
崩塌形成的岩堆给其后侧坡脚以侧向压力，再次发生 崩塌的突坡处上移。所以，崩塌具有使斜坡逐次后退、 规模逐渐减小的趋势。
崩塌的形成机理
潜在崩塌体形成 成岩过程：沉积、岩浆活动和变质作用形成含原生裂隙
的岩体。 构造运动：构造变形、破坏作用形成构造裂隙。 新构造运动：形成陡峭的地形和表生裂隙。
潜在崩塌体的位移 外部环境作用下，顺分离面位移，重心临空。
二滑移、式崩崩塌塌的形成条件及发生机理
临近斜坡的岩体内存在软 弱面倾向与坡向相同，则软弱 面上覆的不稳定岩体在重力作 用下具有向临空面滑移的趋势， 当岩体的重心滑出陡坡，产生 突然的崩塌。降水渗入岩体裂 缝中产生的静、动水压力以及 地下水对软弱面的润湿作用都 是岩体发生滑移崩塌的主要诱 因。
二鼓、胀崩式崩塌塌的形成条件及发生机理
2 滑坡
滑坡：边坡上的岩土体在自然或人为因素的影响下失去 稳定，以一定的加速度沿一滑动面发生剪切滑动的现象， 是一种常见的边坡失稳而产生的地质灾害。
滑坡的成因
（一）地形条件 （二）地质条件
1、地层、岩性 2、坡体结构和滑带地层 3、地质构造 4、水文地质条件 （三）作用因素
1、自然因素 2、人为因素
边坡的失稳破坏是边坡的变形发展到一定程度的结果 。
➢边坡岩体的变形
1．松弛张裂 在边坡形成的初始阶段，往往在坡体中出现
坡面变形（H≤2m)
落石
坡面溜坍
边坡变形（2m＜H＜10m）
坍塌 边坡滑坡 小型崩塌
坡体变形（H≥10m)
崩塌 滑坡 错落 深层蠕动
物质类别 软岩剥落、土层剥落
岩块崩落 堆积层溜坍，风化岩屑溜坍 堆积层坍塌，破碎岩层坍塌 土层滑坡，风化破碎岩石滑坡
土崩塌，岩石崩塌 岩体崩塌
崩塌形成的岩堆给其后侧坡脚以侧向压力，再次发生 崩塌的突坡处上移。所以，崩塌具有使斜坡逐次后退、 规模逐渐减小的趋势。
崩塌的形成机理
潜在崩塌体形成 成岩过程：沉积、岩浆活动和变质作用形成含原生裂隙
的岩体。 构造运动：构造变形、破坏作用形成构造裂隙。 新构造运动：形成陡峭的地形和表生裂隙。
潜在崩塌体的位移 外部环境作用下，顺分离面位移，重心临空。
二滑移、式崩崩塌塌的形成条件及发生机理
临近斜坡的岩体内存在软 弱面倾向与坡向相同，则软弱 面上覆的不稳定岩体在重力作 用下具有向临空面滑移的趋势， 当岩体的重心滑出陡坡，产生 突然的崩塌。降水渗入岩体裂 缝中产生的静、动水压力以及 地下水对软弱面的润湿作用都 是岩体发生滑移崩塌的主要诱 因。
二鼓、胀崩式崩塌塌的形成条件及发生机理
2 滑坡
滑坡：边坡上的岩土体在自然或人为因素的影响下失去 稳定，以一定的加速度沿一滑动面发生剪切滑动的现象， 是一种常见的边坡失稳而产生的地质灾害。
滑坡的成因
（一）地形条件 （二）地质条件
1、地层、岩性 2、坡体结构和滑带地层 3、地质构造 4、水文地质条件 （三）作用因素
1、自然因素 2、人为因素
边坡的失稳破坏是边坡的变形发展到一定程度的结果 。
➢边坡岩体的变形
1．松弛张裂 在边坡形成的初始阶段，往往在坡体中出现
边坡工程第2章 边坡的类型及其破坏特征
第2章 边坡的类型及其破坏特征
基本要求：掌握边坡常见的分类方法；掌握边坡地 质结构结构的概念；掌握其地质背景、结构特征、 边坡稳定及破坏模式；掌握边坡常见的破坏类型； 熟悉边坡各种破坏类型的典型断面特征、受力方式、 运动和破坏特征、主要影响因素、变形体完整性、 裂缝特征。
难点：边坡地质结构结构的概念，岩质边坡和土质 边坡的地质结构类型划分。
按边坡介质材料可分为土质边坡、岩质边坡与
岩土混合边坡三种。
1）土质边坡——整个边坡均由土体构成，按
土体种类又可分为粘性土边坡、黄土边坡、膨胀土
边坡、堆积土边坡、填土边坡等。
2）岩质边坡——整个边坡均由岩体构成，按
岩体的强度又可分为硬岩边坡、软岩边坡和风化岩
边坡等，按岩体结构分为整体状(巨块状)边坡、块
边坡按成因可以分为自然边坡与人工边坡两种。 自然边坡分为：剥蚀边坡（构造型、丘陵型）、 侵蚀边坡、（岸蚀边坡、沟蚀边坡）、塌滑边坡。 人工边坡又可分为：挖方边坡（由山体开挖形 成的边坡，如路堑边坡、露天矿边坡）、填筑边坡 （填方经压实形成的边坡，如路堤边坡、渠堤边坡 等）
h
4
2.1.2 按边坡介质材料分类
2.1.6 按边坡破坏模式分类
1）国际分类法： SMR法、CSIR 分类法、五
级分类法。
2）国内分类法：
九级分类法：楔型滑动、圆弧型滑动、顺层滑
动、倾倒变形、溃屈破坏、复合型滑动、岸坡或斜
坡开裂变形体、堆积层滑坡、崩塌碎屑流滑坡。
《水利水电工程边坡设计规范》(SL386-2007)
将边坡分为临时边坡和永久边坡。
边坡地质结构的基本类型可以分为：整体块状 结构、层状结构、碎裂结构和散体结构，其中各类 型又分为若干亚类，岩质边坡地质结构类型及其地 质背景、结构特征、边坡稳定及破坏模式分析详见 表2.1所示。
基本要求：掌握边坡常见的分类方法；掌握边坡地 质结构结构的概念；掌握其地质背景、结构特征、 边坡稳定及破坏模式；掌握边坡常见的破坏类型； 熟悉边坡各种破坏类型的典型断面特征、受力方式、 运动和破坏特征、主要影响因素、变形体完整性、 裂缝特征。
难点：边坡地质结构结构的概念，岩质边坡和土质 边坡的地质结构类型划分。
按边坡介质材料可分为土质边坡、岩质边坡与
岩土混合边坡三种。
1）土质边坡——整个边坡均由土体构成，按
土体种类又可分为粘性土边坡、黄土边坡、膨胀土
边坡、堆积土边坡、填土边坡等。
2）岩质边坡——整个边坡均由岩体构成，按
岩体的强度又可分为硬岩边坡、软岩边坡和风化岩
边坡等，按岩体结构分为整体状(巨块状)边坡、块
边坡按成因可以分为自然边坡与人工边坡两种。 自然边坡分为：剥蚀边坡（构造型、丘陵型）、 侵蚀边坡、（岸蚀边坡、沟蚀边坡）、塌滑边坡。 人工边坡又可分为：挖方边坡（由山体开挖形 成的边坡，如路堑边坡、露天矿边坡）、填筑边坡 （填方经压实形成的边坡，如路堤边坡、渠堤边坡 等）
h
4
2.1.2 按边坡介质材料分类
2.1.6 按边坡破坏模式分类
1）国际分类法： SMR法、CSIR 分类法、五
级分类法。
2）国内分类法：
九级分类法：楔型滑动、圆弧型滑动、顺层滑
动、倾倒变形、溃屈破坏、复合型滑动、岸坡或斜
坡开裂变形体、堆积层滑坡、崩塌碎屑流滑坡。
《水利水电工程边坡设计规范》(SL386-2007)
将边坡分为临时边坡和永久边坡。
边坡地质结构的基本类型可以分为：整体块状 结构、层状结构、碎裂结构和散体结构，其中各类 型又分为若干亚类，岩质边坡地质结构类型及其地 质背景、结构特征、边坡稳定及破坏模式分析详见 表2.1所示。
边坡的类型及其破坏特征
边坡的类型及其破坏特征边坡是地表和地下水体的交界处的地质工程现象，主要由于重力作用和水力作用而导致边坡破坏。
边坡的类型和破坏特征与地质条件、坡面形态、土壤与岩石性质等相关。
一、边坡类型：1.自然堤坡：河流或湖泊的水平线高于周围地面，形成的由软土和石块构成的边坡。
其破坏特征主要包括流失、坍塌、滑动和侵蚀等。
2.地貌边坡：由自然地貌形成的边坡，包括丘陵、山坡和山脚。
破坏特征表现为松散土层坍塌、滑动和碎屑流等灾害。
3.人工边坡：由人工开挖和填筑形成，如交通沟渠、割台和堆填区。
其破坏特征常包括土方坍塌、滑动、沉降和表面裂缝等。
4.岩质边坡：由坚硬岩石构成的边坡，常见于峡谷和悬崖。
其主要破坏形式是岩石崩落和滑动。
5.异常边坡：由于地震、洪水、水位变化等外力作用而引起的边坡破坏，破坏形式多样，包括滑坡、泥石流和崩塌等。
6.塑性黏土边坡：主要由于土体中黏性较强的塑性黏土层引起的边坡问题。
破坏特征包括表层下滑、底部滑移和侧向变形等。
二、边坡破坏特征：1.坡顶溜岩：陡坡顶部岩石或土块由于重力作用发生滑动，并沿坡面下滑。
2.滑坡：边坡上部土体沿滑面滑动，有时伴随大量土石体的位移，形成隆起部分和低洼部分。
3.倒塌：在挖掘或加装土质量作用下，边坡上土块的坍塌引起整个边坡的破坏，尤其是边坡顶部。
4.嵌塌：在震动或冲击作用下，边坡中的土体嵌塌，导致边坡失去稳定性。
5.滑动：边坡上的土体沿倾斜面滑动，由于地下水位上升引起的液化和饱和。
6.单体滑移：边坡上的单个大岩块沿倾斜面滑动，通常是岩质边坡发生的破坏形式。
7.侵蚀：由于水流冲击和侵蚀作用，边坡上的土壤或岩石被剥蚀，逐渐失去稳定性。
8.沉降：边坡的整体或局部沉降，常见于填筑边坡和软土边坡。
9.裂缝：边坡表面出现不均匀的裂缝，是边坡变形和破坏的早期迹象。
总之，边坡的类型和破坏特征与地质条件、土壤岩石性质、水位变化、人为开挖和填筑等因素密切相关。
了解边坡的类型和特征有助于我们预测和评估边坡的风险，采取相应的防护和治理措施，保障人民生命财产安全。
3-第二章 边坡破坏类型及特点
陡坡由软硬相间的岩层组成时，由于风化作用或河流的冲 刷掏蚀作用，上部坚硬岩层在坡面上常常突悬出来。突出的岩 体通常发育有构造节理或风化节理，在长期重力作用下，分离 面逐渐扩展。一旦拉应力超过连接处岩石的抗拉强度，拉张裂 缝就会迅速向下发展，最终导致突出的岩体突然崩落。
错断式崩塌
二、崩塌的形成条件及发生机理
2
按滑体受力状态
中型滑坡（10万~50万立方米）
大型滑坡（50万~100万立方米）
特大型（巨型）滑坡（＞100万立方米）
序 号
分 类 指 标
类
别
一般滑坡 6 按滑体含水状态 塑性滑坡
塑流性滑坡 浅层滑坡（厚度H<6m） 7 按滑体的厚度 中层滑坡(6m<H<20m) 厚层滑坡(20m<H<50m) 巨厚层滑坡(H>50m) 8 按滑面出口的位置 坡体滑坡 坡基滑坡 缓慢滑坡
滑坡推向对岸的二个岩丘
对岸泥岩层的反倾结构
(5) 滑动面的鉴别及研究 勘探：钻探变形 监测：钻孔倾斜仪
2
.按滑坡的动力学特征分类（巴甫洛夫，1903） (a)推动式滑坡 (b)牵引式滑坡
(c)混合式滑坡
(d)平移式滑坡
a) 牵引式滑坡
b) 推移式滑坡
c) 整体式滑坡
3
按滑动面与层面的关系分类
岩体崩塌
岩体滑坡，土体滑坡 破碎岩体错落 岩体深层蠕动
崩塌
多平面滑动
边 坡 破 坏 的 基 本 类 型
平面滑动
滑坡 楔形状滑动 圆弧形滑动
双平面滑动
单平面 滑动
倾倒破坏
坍塌 错落
滑坡的形成条件
必备条件
滑动面
切割面
临空面
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
滑坡的识别
滑坡的勘察
滑 坡 防 治 技 术 研 究
滑坡动态监测
滑坡预报
滑坡防治技术
平、断面测量 物探 钻探 坑洞探 监测 滑动面鉴定和连结 滑带土物理力学试验和参数选择 滑坡稳定性评价和发展趋势预测 地面位移监测 地下位移和滑动面监测 地下水变化监测 应力监测 宏观迹象预报 位移速度预报 预报理论和方法 绕避 防治滑坡的原则 防止老滑坡复活 滑坡预报 防止新滑坡恶化 地面排水 地下排水 滑坡治理 减重、反压 支挡工程 滑带土改良 滑坡灾害与治理的经济评估
二、崩塌的形成条件及发生机理
二、崩塌的形成条件及发生机理
倾倒破坏：由陡倾或直立板状岩体组成的斜坡，当岩层走向与 坡面走向近平行时，在自重应力的长期作用下，由前缘开始向 临空方向弯曲、折裂，并逐渐向坡内发展的现象称为倾倒破坏 （弯曲倾倒）。
滑移式崩塌
二、崩塌的形成条件及发生机理
临近斜坡的岩体内存在软 弱面倾向与坡向相同，则软弱 面上覆的不稳定岩体在重力作 用下具有向临空面滑移的趋势， 当岩体的重心滑出陡坡，产生 突然的崩塌。降水渗入岩体裂 缝中产生的静、动水压力以及 地下水对软弱面的润湿作用都 是岩体发生滑移崩塌的主要诱 因。
(1)无层滑坡：均质、无层理的岩土体
(2)顺层滑坡：
原生、次生的软弱夹层 ，上部松散堆积物与下部 基岩接触带
(3)切层滑坡：
多发生在岩层近于水平的平迭坡，构造面控制
滑坡单一指标分类
序 号 1 分类指标 按滑体物质组成 土质滑坡 岩质滑坡 牵引式（后退式）滑坡 推动式滑坡 古滑坡（全新世以前的） 3 按滑坡发生时代 老滑坡（全新世以来发生，现未活动） 新滑坡（正在活动） 4 按主滑面与层面的关系 顺层滑坡 切层滑坡 小型滑坡（10万立方米） 5 按滑坡的规模 类 型
滑坡与其它斜坡变形的区别 滑坡的涵义、要素和术语 滑坡分类
与崩塌的区别 与错落的区别 与坍塌的区别 单一指标分类 多指标综合分类 地震 降雨 河海冲刷 崩塌加载 开挖坡角 坡上堆载 水库水位升降 灌溉 生产、生活水下渗 采空塌陷 破坏植被 爆破震动
滑 坡 基 本 性 质 研 究
滑坡形成条件研究
滑坡的地貌特征 滑坡的地层结构和坡体结构特征 滑坡与地质构造的关系 滑坡的水文地质条件 滑坡的分布规律 滑坡的作用因素
2
按滑体受力状态
中型滑坡（10万~50万立方米）
大型滑坡（50万~100万立方米）
特大型（巨型）滑坡（＞100万立方米）
序 号
分 类 指 标
类
别
一般滑坡 6 按滑体含水状态 塑性滑坡
塑流性滑坡 浅层滑坡（厚度H<6m） 7 按滑体的厚度 中层滑坡(6m<H<20m) 厚层滑坡(20m<H<50m) 巨厚层滑坡(H>50m) 8 按滑面出口的位置 坡体滑坡 坡基滑坡 缓慢滑坡
滑坡体上裂缝极为发育， 主要是中张裂缝，平行于 滑坡滑动方向，该特征说 明滑坡滑动的动力源主要 是滑坡体后部推压。
滑动方向
初步判断： 后缘推移式滑坡
滑坡前缘推向青干河南岸的岩石形成两个高度不同的 岩丘，在滑坡主轴方向上的岩丘高度约30米，长约250米， 岩丘西部形成滑坡堆积淤坝；在其下游形成一高约15米， 长约100米的岩丘，滑坡高速滑动形成的浪痕在该岩丘之 上，约20米。
滑坡推向对岸的二个岩丘
对岸泥岩层的反倾结构
(5) 滑动面的鉴别及研究 勘探：钻探变形 监测：钻孔倾斜仪
2 .按滑坡的动力学特征分类（巴甫洛夫，1903） (a)推动式滑坡 (b)牵引式滑坡
(c)混合式滑坡
(d)平移式滑坡
a) 牵引式滑坡
b) 推移式滑坡
c) 整体式滑坡
3 按滑动面与层面的关系分类
滑坡形态要素
1——滑坡体； 2—滑坡周界； 3—滑破壁； 面；6—滑动带； 7—滑坡舌；
4—滑坡台阶；5—滑动
8—滑坡鼓丘； 9—滑坡主轴；10—
封闭洼地；11—剪切裂隙；12—张拉裂隙；13—羽状裂隙；14—扇状裂 隙；15—鼓胀裂隙；16—滑破床
滑坡的识别
1、识别方法：
航片解译、地面调查、勘探
9
按滑坡滑动速度
间歇性滑坡 崩塌性滑坡 高速滑坡
按滑动面的形态特征分类
霍克(Hoek，1974)分类：
圆弧破坏 平面破坏 楔体破坏 倾倒破坏
根据滑动面的形状，滑坡形式可分为平面剪切滑动和旋转 剪切滑动。 平面滑动的特点是块体沿着平面滑移。它的产生是由于这 一平面上的抗剪力与边坡形状不相适应。常发生在地质软弱 面的走向平行于坡面，产状向坡外倾斜的地方。 根据滑面的空间几何组成，分为简单平面剪切滑动、阶梯 式滑坡、三维楔体滑坡和多滑块滑动等几何破坏模式。
坡体蠕动
斜坡变形的分类
变形深度H 运动特征 剥落 物质类别 软岩剥落、土层剥落 岩块崩落
坡面变形（H≤2m)
落石
坡面溜坍
坍塌 边坡变形（2m＜H＜10m） 边坡滑坡 小型崩塌
堆积层溜坍，风化岩屑溜坍
堆积层坍塌，破碎岩层坍塌 土层滑坡，风化破碎岩石滑坡 土崩塌，岩石崩塌
崩塌
坡体变形（H≥10m) 滑坡 错落 深层蠕动
外部环境作用下，顺分离面位移，重心临空。
崩塌发生
崩塌体脱离母岩，沿坡面翻滚、跳跃、互相撞击，最后 堆于坡脚 。伴有崩塌气浪。
倾倒式崩塌
在河流峡谷区、黄土冲沟地段或岩溶区等陡坡上， 岩体以垂直节理或裂隙与稳定的母岩分开。通常坡脚 遭受掏蚀，在重力作用下或有较大水平力作用时，岩 体因重心外移倾倒产生突然崩塌。 以坡脚的某一点为支点发生转动性倾倒。崩塌途 径： ① 在重力作用下，长期冲刷掏蚀直立岩体的坡脚， 由于偏压失去重心，使直立岩体倾斜，最终导致崩塌； ② 当附加特殊的水平力（地震力、静水压力、动 水压力以及冻胀力等）时，岩体可倾倒破坏； ③ 当坡脚由软岩层组成时，雨水软化坡脚产生偏 压，引起崩塌；
岩体崩塌
岩体滑坡，土体滑坡 破碎岩体错落 岩体深层蠕动
崩塌
多平面滑动
边 坡 破 坏 的 基 本 类 型
平面滑动
滑坡 楔形状滑动 圆弧形滑动
双平面滑动
单平面 滑动
倾倒破坏
坍塌 错落
滑坡的形成条件
必备条件
滑动面
切割面
临空面
二、 边坡失稳破坏方式
常见并具有一定规模的边坡破坏类型有 崩塌、滑坡、错落和坍塌。 崩塌：边坡前缘的部分岩体被陡倾角的破裂 面分割，以突然的方式脱离母体，翻滚而 下，岩块相互撞击破碎，最后堆积于坡脚 而且形成岩堆。
边坡的失稳破坏是边坡的变形发展到一定程度的结果 。
边坡岩体的变形
1．松弛张裂 在边坡形成的初始阶段，往往在坡体中出现
一系列与坡面近于平行的陡倾角张裂隙，使边坡
岩体向临空方向张开。
(1) (2)
回弹裂隙
坡面、坡顶张力带裂隙
(3)
坡脚应力集中带的张裂隙
边坡的松弛张裂，一方面使岩体强度降
低，另一方面使各种外营力更易深入坡体， 它是边坡变形破坏的初始阶段。所以在边坡 稳定性分析中确定卸荷带的范围和卸荷带中 的坡体特征，对于评价边坡岩体的稳定性具 有重要意义。
长柱或板状不稳定岩体的下部被剪 断，从而发生错断崩塌。 悬于坡缘的帽沿状危岩，后缘剪切 面的扩展，剪切应力大于危岩与母岩连 接处的抗剪强度时，则发生错断崩塌。 锥状或柱状岩体多面临空，下伏软 基抗剪强度小于危岩体自重产生的剪应 力或软基中存在的顺坡外倾裂隙与坡面 贯通时，发生错断-滑移-崩塌。
2 滑坡
醉汉林
山体上部开裂
山顶地表开裂、陷落
秭归县千将坪滑坡识别
千将坪滑坡高速滑入青干河中，堵塞河道，形成近20米高的滑 坡淤坝，激起近20米的涌浪，打翻青干河中的22条渔船。 滑体长1000米，宽700米，平均厚度约20米，总方量约2000 ～ 2400万立方米。滑体上窄下宽，略呈倒扇形。滑坡周界明显；滑坡 主滑方向为140°。滑坡后缘高程409米，剪出口高程在90米以下， 高差在320米以上。
边坡与地基基础工程
Slope
内蒙古科技大学 矿业与煤炭学院 常建平
2.3边坡的破坏特征
1崩塌 2滑坡 3错落 4坍塌
边坡的破坏：
指坡体以一定的速度出现较大的位移，边坡岩体、土体产 生整体滑动、滚动或转动。
边坡的变形：
一般指坡体只产生局部的位移和微破裂，岩块只出现微 量的角度变化，没有显著的剪切位移或滚动，因而不致 引起边坡整体失稳。 边坡变形的类型：松动（松弛张裂）、蠕动
自然因素
滑坡发生机理研究
滑坡运动特征研究
滑坡防治理论研究
滑坡的应力场 人为因素 滑坡的发育过程和阶段 滑面形态----圆弧形、折线形、曲线形、复合形 滑带土应力应变特征 蠕动 滑坡的运动特征 一次性滑动 间歇性滑动 滑坡的速度场 高速滑动 滑坡滑动速度和滑距预测 滑坡的冲击力 工程地质分析 滑坡的稳定性评价 力学计算 滑坡的防治原则 滑坡预防 滑坡治理方案和措施
鼓胀式崩塌
陡坡上不稳定岩体之下存在较厚的软弱岩层，上部岩体 重力产生的压应力超过软岩天然状态的抗压强度后软岩即被 挤出，发生向外鼓胀。随着鼓胀的不断发展，不稳定岩体不 断下沉和外移，同时发生倾斜，一旦重心移出坡外即产生崩 塌。
二、崩塌的形成条件及发生机理
拉裂式崩塌
二、崩塌的形成条件及发生机理
崩塌形成的岩堆给其后侧坡脚以侧向压力，再次发生
崩塌的突坡处上移。所以，崩塌具有使斜坡逐次后退、 规模逐渐减小的趋势。
崩塌的形成机理
潜在崩塌体形成
成岩过程：沉积、岩浆活动和变质作用形成含原生裂隙 的岩体。 构造运动：构造变形、破坏作用形成构造裂隙。 新构造运动：形成陡峭的地形和表生裂隙。
潜在崩塌体的位移
1 崩塌
