1.蜀越圆形拨码看门狗说明书
看门狗
1.在WDTC寄存器中设置看门狗定时器的固定装载值; 2.在WDMOD寄存器中设置模式,并使能看门狗; 3.通过向WDFEED寄存器顺序写入0xAA和0x55,启动 看门狗; 4.在看门狗向下溢出之前应当再次喂狗以防止复位 或中断。
• 若看门狗设置为溢出复位模式,那么当看 门狗计数器向下溢出时,会引发内部复位, 程序计数器将从0x0000 0000开始,与外部 复位一样。通过检查看门狗超时标志 (WDTOF)可以判断系统复位是否由看门 狗引发。WDTOF标志必须由软件清零。
4.16.2 看门狗寄存器描述
• 看门狗包含4个寄存器,见下表
看门狗寄存器映射
看门狗寄存器描述
•
1.看门狗模式寄存器(WDMOD,0xE000 0000)
操作示例: WDMOD=0x02;//看门狗溢出时,产生复位
看门狗寄存器描述 • 看门狗的操作是通过WDEN位和WDRESET位来控制的。 一旦WDEN、WDRESET位置位,就无法使用软件将其清 零。这两个标志由外部复位或看门狗定时器溢出清零。
2.看门狗定时器常数寄存器 (WDTC,0xE000 0004)
• WDTC寄存器决定看门超时值,见表 。当喂狗时序产生 时,WDTC的内容重新装入看门狗定时器。它是一个32位 寄存器,最小值为0xFF,如写入一个小于0xFF的值,会 使0xFF装入WDTC。因此,WDT的最小时间间隔为 tPCLK×256×4,最大时间间隔为tPCLK×232×4。WDTC寄 存器描述见表。WDT初始化,如下程序所示 • WDTC=0x10000;//设置WDT定时值 • WDMOD=0x03; //设置WDT工作模式,使能WDT
看门狗
PPT制作:忻淑怡 演讲: 陈恺霖 收集资料:周焕强 赵一锋
看门狗安装、操作、维护说明书V2_2(印刷版A5)新
控制插座连接特别警告: 请不要通过开关本体控制插座随意输 入控制电压,更不可用内置 TV 电源向其它 机器供电。
-1-
(开关俯视图) C
TV B A
操作机构
珠海许继电气有限公司
FZW28-12F 用户分界负荷开关安装操作维护说明书 V2.2
责任限制申明
u 质量保证及服务 本产品质保期为自运输之日起 12 个月。在此期间的产品任何质量问题,我 们将承担产品的质量责任。 在产品的寿命期内,我们将应客户要求提供产品和工程应用所要求的所有 技术信息,以及必要的技术支持。 您有任何疑问可联系我公司的售后服务部门。 u 责任限制 本说明书所陈述的关于配电开关设备的安装、运行和维护的所有技术信息、 数据和注释,是建立在所提供设备的应用功能和技术性能之上的。因此,在设 备安装使用之前,请您务必耐心仔细阅读本说明书全文。对于违反本说明书规 定的应用条件、安装及操作方法以及不可抗力而导致的设备损坏我公司将不承 担责任。 但即使是用户原因导致的设备运行问题,请立即以书面形式(注明合同号) 通知我公司,我们仍将竭诚为您提供相关的技术服务。
-2-
珠海许继电气有限公司
FZW28-12F 用户分界负荷开关安装操作维护说明书 V2.2
目录
1.设备构成说明 ............................................................................................................................4 2.型号说明 ....................................................................................................................................4
看门狗定时器课件教学文案
#define WDT_ADLY_250 (WDTPW+WDTTMSEL+WDTCNTCL+WDTSSEL+WDTIS0)
#define WDT_ADLY_16 (WDTPW+WDTTMSEL+WDTCNTCL+WDTSSEL+WDTIS1)
寄存器宏定义
#define __MSP430_HAS_WDT__
SFR_16BIT(WDTCTL);
#define WDTIS0
(0x0001)
#define WDTIS1
(0x0002)
#define WDTSSEL
(0x0004)
#define WDTCNTCL
(0x0008)
#define WDTTMSEL
1
0
1
1
1
0
0
1
1
0
0
1
0
1
0
IS0
定时时间 / ms
1
0.056 Tsmclk * 26
0
0.5 Tsmclk * 29
1
1.9 Taclk * 26
1
8 Tsmclk * 213
0
16 Taclk * 29
0
32 Tsmclk * 215
1
250 Taclk * 213
0
1000 Taclk * 215
看门狗定时器课件
看门狗定时器
MSP430X5XX / 6XX系列单片机的看门狗定时器原理, 如下图所示:
WDT 的相关寄存器
一、WDT寄存器包括WDTCNT和WDTCTL,两个寄存器在 上电和系统复位内容全部清零 ,就是说MSP430的看门狗 在此时处于默认开启的状态。
51单片机的看门狗
“看门狗”概念及其应用在由单片机构成的系统中,由于单片机的工作有可能会受到来自外界电磁场的干扰,造成程序的跑飞,从而陷入死循环,程序的正常运行被打断,由单片机控制的系统便无法继续工作,这样会造成整个系统陷入停滞状态,发生不可预料的后果,所以出于对单片机运行状态进行实时监测的考虑,便产生了一种专门用于监测单片机程序运行状态的芯片,俗称“看门狗”(watch dog)。
加入看门狗电路的目的是使单片机可以在无人状态下实现连续工作,其工作过程如下:看门狗芯片和单片机的一个I/O引脚相连,该I/O引脚通过单片机的程序控制,使它定时地往看门狗芯片的这个引脚上送入高电平(或低电平),这一程序语句是分散地放在单片机其他控制语句中间的,一旦单片机由于干扰造成程序跑飞后而陷入某一程序段进入死循环状态时,给看门狗引脚送电平的程序便不能被执行到,这时,看门狗电路就会由于得不到单片机送来的信号,便将它和单片机复位引脚相连的引脚上送出一个复位信号,使单片机发生复位,从而单片机将从程序存储器的起始位置重新开始执行程序,这样便实现了单片机的自动复位。
通常看门狗电路需要一个专门的看门狗芯片连接单片机来实现,不过这样会给电路设计带来复杂,STC单片机内部自带有看门狗,通过对相应特殊功能寄存器的设置就可实现看门狗的应用,STC89系列单片机内部有一个专门的看门狗定时器寄存器,Watch Dog Timer 寄存器,其相应功能见下个知识点。
看门狗定时器寄存器(WDT_CONTR)STC单片机看门狗定时器寄存器在特殊功能寄存器中的字节地址为E1H,不能位寻址,该寄存器用来管理STC单片机的看门狗控制部分,包括启停看门狗、设置看门狗溢出时间等。
单片机复位时该寄存器不一定全部被清0,在STC下载程序软件界面上可设置复位关看门狗或只有停电关看门狗的选择,大家根据需要可做出适合自己设计系统的选择。
其各位的定义如表4.2.1所示。
表1看门狗定时器寄存器(WDT_CONTR)EN_WDT:看门狗允许位,当设置为“1”时,启动看门狗。

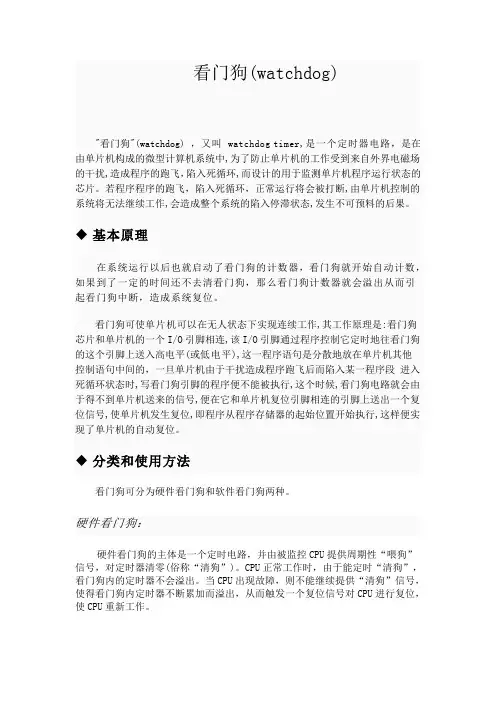

看门狗介绍
看门狗(watchdog)"看门狗"(watchdog) ,又叫 watchdog timer,是一个定时器电路,是在由单片机构成的微型计算机系统中,为了防止单片机的工作受到来自外界电磁场的干扰,造成程序的跑飞,陷入死循环,而设计的用于监测单片机程序运行状态的芯片。
若程序程序的跑飞,陷入死循环,正常运行将会被打断,由单片机控制的系统将无法继续工作,会造成整个系统的陷入停滞状态,发生不可预料的后果。
◆基本原理在系统运行以后也就启动了看门狗的计数器,看门狗就开始自动计数,如果到了一定的时间还不去清看门狗,那么看门狗计数器就会溢出从而引起看门狗中断,造成系统复位。
看门狗可使单片机可以在无人状态下实现连续工作,其工作原理是:看门狗芯片和单片机的一个I/O引脚相连,该I/O引脚通过程序控制它定时地往看门狗的这个引脚上送入高电平(或低电平),这一程序语句是分散地放在单片机其他控制语句中间的,一旦单片机由于干扰造成程序跑飞后而陷入某一程序段进入死循环状态时,写看门狗引脚的程序便不能被执行,这个时候,看门狗电路就会由于得不到单片机送来的信号,便在它和单片机复位引脚相连的引脚上送出一个复位信号,使单片机发生复位,即程序从程序存储器的起始位置开始执行,这样便实现了单片机的自动复位。
◆分类和使用方法看门狗可分为硬件看门狗和软件看门狗两种。
硬件看门狗:硬件看门狗的主体是一个定时电路,并由被监控CPU提供周期性“喂狗”信号,对定时器清零(俗称“清狗”)。
CPU正常工作时,由于能定时“清狗”,看门狗内的定时器不会溢出。
当CPU出现故障,则不能继续提供“清狗”信号,使得看门狗内定时器不断累加而溢出,从而触发一个复位信号对CPU进行复位,使CPU重新工作。
常用的看门狗芯片有ADM706/MAX706,为了使硬件看门狗更可靠,使用起来更灵活,当今主流的设计方式都是看门狗芯片配合逻辑器件(CPLD)来使用。
此时,看门狗有三种清狗方式:1)正常工作时,CPU输出WDI信号清狗;2)CPU关闭看门狗(不输出WDI信号),由CPLD输出WDI清狗信号,此方法不推荐使用,容易出问题,有的设计规范中是严禁CPU关闭看门狗的;3)CPU挂死后,CPLD主动输出WDI清狗信号一段时间,如果CPU仍未恢复正常,则不再继续清狗,等待看门狗芯片内部定时器溢出后输出复位信号对CPU进行复位。
智能道闸说明书
智能道闸现代企业管理部门为树立良好的企业形象,对所辖小区进行规范的现代化管理,已广泛地采用电动路闸取代落后的手动路闸,对出入车辆的进行高效管制。
在珠江三角洲甚为流行。
本公司集多年专业从事研制车场路桥IC卡收费系统的经验及国外同类产品之优点,采用先进的单片计算机控制,从高标准、高可靠、高安全的角度出发,研制出新一代智能化电动路闸。
具有手控、遥控、防砸车自动落闸、停电自动解锁、可挂接各类电脑收费系统等功能,适合于花园别墅小区、企事业单位车辆进出管理及车场路桥收费系统等领域使用。
产品介绍主要功能:1〃手动按钮可作‘升’、‘降’及‘停’操作2〃无线遥控可作‘升’、‘降’、‘停’及对手动按钮的‘加锁’‘解锁’操作3〃停电自动解锁,停电后可手动抬杆4〃具有便于维护与调试的‘自检模式’5〃可选配车辆传感器,使具有‘车过自动落闸’‘防砸车’或‘冲闸自动抬杆’功能6〃可选配专为道路收费而增设的顶蓬及通道两对红绿灯7〃可选配光隔离长线驱动器,挂接到电脑RS232-C串行通讯接口。
具备丰富的底层控制及状态返回指令,使收费系统微机可对电闸作最完全的控制。
8〃可根据客户需要增加其它特殊功能电气特性:1〃采用具备软件陷井与硬件看门狗的单片机控制,永不死机2〃采用磁感应霍尔器件进行行程控制,非接触工作,永不磨损偏移3〃采用光电耦合、无触点、过零导通技术,主控板无火花无干扰高可靠工作4〃采用升降超时与电机过热保护,防止电闸非正常损坏5〃宽范围的单相电源输入(160V-260V)适于恶劣的野外道路收费环境6〃光隔离串行通讯接口,隔离电压大于1500V,确保上位微机安全,实现抗汽车电火花等强电磁干扰的高可靠通讯机械特性:1〃采用精密的四连杆机构使闸杆作缓启渐停无冲击的的快速平稳动作,并使闸杆只能在限定的九十度范围内运行,不出意外。
2〃采用精确的全自动跟踪平衡机构使任意位臵静态力矩为零,从而最大限度地减小驱动功率和延长机体寿命3〃箱体采用先进的防水结构及抗老化的室外型喷塑处理,坚固耐用,永不褪色。
看门狗 知识总结
在该电路中SPC3的复位电路与89C52的复位电路应相互独立,这样在单片机复位时SPC3仍能够正常通信。
由MAX705组成的看门狗复位电路可以保证单片机系统在程序“跑飞”时能够可靠复位,MAX705的复位脉冲输出有正脉冲和负脉冲两种方式,当复位脉冲为负脉冲时,需要外接反相器后再连接到单片机的复位端,具体连接如图4。
图4 看门狗电路在正常情况下,P1.x引脚不超过1.6s就向WDI端发出“喂狗”信号,程序陷入死循环后,“喂狗”信号无法发出,当死循环运行时间超过1.6s时,MAX705的看门狗输出将变低并触发,复位信号从端输出。
1看门狗看门狗实际上是一个计数器,它需要在一定的看门狗延时周期内被清零,如果没有清零动作,看门狗电路将产生一个复位信号以使系统重新启动或建立一个非屏蔽中断(NMI)并执行故障恢复子程序。
大多数看门狗电路是沿触发,这样,无论是上升沿还是下降沿触发看门狗的输入端(WDI)通常都能够清计数器。
WDI引脚一般连接在处理器的一个I/0口,这条口线可由软件触发。
图1所示是微处理器通过在WDl脚发送脉冲清除看门狗定时器以防止复位的连接方式,实际上,清看门狗计数器的命令必须在主程序内。
如果看门狗没有被清零,复位后软件将从地址为0000(启动程序)的子程序处开始运行。
计算主程序的运行时间往往很困难,因为在此期间可能需要多次调用子程序,这与系统输入有关。
因此,设计人员常常选择看门狗延时周期远远高于测试到的或计算出的循环时间。
图2所示是正常工作情况下(看门狗在延时周期内被请零)的看门狗信号和复位信号。
图3所示为看门狗计数器溢出时引发一次复位的时序示意图。
工业标准的看门狗电路延时周期一般在l00ms~2s范围内,当然,也有些可调节或定制的看门狗电路能够覆盖更宽的延时范围(30ms至几分钟)。
如果主程序的执行时间对于看门狗电路而言过长,设计人员可以在主程序的不同部位多次执行看门狗触发命令,也可以选用看门狗延时周期更长的器件。
ZW32-12F看门狗智能分界开关
ZW32-12F看门狗智能分界开关ZW32看门狗分界开关产品概述:ZW32-12(G)/M630-20型户外高压永磁智能型(看门狗)真空断路器(以下简称永磁开关)是三相交流501"1z、额定电压12kV的户外高压开关设备。
永磁开关主要用作变电站。
10kV出线开关及10kV级三相交流电力系统中作为分、合负荷电流,开断过载电流及短路电流的线路保护开关。
佳吉电气O135******** YUAN断路器符合GB1984-2003《高压交流断路器》、DL/T402-2007《高压交流断路器订货技术条件》和DL/T403—2000《12kV~40.5高压真空断路器订货技术条件》等枝术标准。
结构特点1、永磁开关由真空开关本体,单稳定永磁操动机构和智能控制器三部分构成,因而具有广泛的配合范围和灵活方便的动作程序整定方式,具有很高的工作可靠性和安全性,佳吉电气是具有控制和保护功能的新型“机电一体化”智能高压开关设备。
2、断路器符合GBl984-2003《高压交流断路器》、DL/T402-2007《高压交流断路器订货技术条件》和DL/T403-2000《12kV~40 5kV高压真空断路器订货技术条件》等技术标准。
ZW32看门狗分界开关型号含义:ZW32看门狗分界开关使用环境:1、周围空气温度:上限+4-40~C,下限-40~C2、海拔:不超过3000mm3、风压:不超过700Pa(相当于风速34m/s)4、空气污秽程度:不超过IV级5、覆冰厚度:不超过10mm6、没有火灾,爆炸危险,化学腐蚀及剧烈振动的场所ZW32看门狗分界开关结构特点:佳吉电气该断路器由三相支住、机构箱组成,结构简单明了,三相支柱及电流互感器采用户外环氧树固体或硅橡胶绝缘,具有耐高低温、耐紫外线、耐老化等优点;采用小型化弹簧操动机构,分合闸能耗低、机构传动输出采用主轴滑动方式,无扭力损耗,分合传动件少,可靠性高;电流互感器安装于动端出线,二次采用插拔结构,维护更换方便。
道闸使用说明书
尊敬的用户:您好!非常感谢您选择了我公司为您精心制造的道闸,使我们有机会为你提供服务。
为充分发挥本产品的优良性能,请您在使用之前详细阅读本手册。
本手册的主要内容,包括该产品的主要性能优势,产品规格及其结构参数,控制部分的接口说明,现场安装调试说明,以及产品的配件清单等,通阅读本手册,可让您更加清楚的了解本产品的构造特点,使用要求及其注意事项,以确保道闸的安全使用,延长使用寿命。
同时,本手册还特别的详细的介绍了,产品在安装使用过程中可能出现的问题,详细分析了出现问题的原因,并提供了相应的解决方案,解除您在使用本产品的过程中一些困扰。
除此之外,我们还在手册中为您详细介绍了我公司其他系列产品的规格和结构参数,为您的使用提供一个更加方便的参考选择机会。
一.●70W二..●采用独有的灭弧处理电路,确保控制板的使用寿命。
●采用原装进口磁芯的变压器,在户外潮杂环境下的稳定工作。
●提供额外12V/100mA电源,便于连接不同型号的限位检测装置。
三.安全特性●遇阻反弹(压力电波防砸):闸杆在下落过程中,若遇到外力阻挡后,便会自动起杆,减免因失误带来的损伤;●地感防砸:闸杆在下落过程中,如接收到地感信号后,便会自动起杆,触发期间不落杆,待地感信号恢复后,闸杆自动下落,确保安全;●开优先防砸:闸杆在下落过程中,若遇紧急情况,无论是在开闸或关闸运行状态,只要接收到开闸信号,闸杆便会执行开闸动作;●防砸胶条防砸:闸杆上配带有橡胶胶条,可以减轻因为意外而造成的损失。
产品规格及其结构参数一.规格参数说明: -D101-ZM产品类型系列代号其中,产品类型包括系列类型与速度代号;①系列类型: Z——直杆 Q——曲杆 L——栅栏②速度代号:M——慢速 H——中速 K——快速轴,并依靠霍尔元件限位装置,精确的定位闸杆在运行过程中的水平,垂直极限位置。
道闸内部安装有平衡拉伸弹簧,在调试安装的过程中,可以根据闸杆的长度(6m,5m,4m,3m等)来改变弹簧与主轴之间的力臂大小,来改变弹簧的受力大小,使道闸达到平衡而无需更换弹簧。
看门狗计数器(WatchDog)
2.1 看门狗计数器(WatchDog)SPCE061A的WatchDog的清除时间周期为0.75s。
因为WatchDog的溢出复位信号WatchDog_Reset是由4Hz时基信号经4分频之后产生的,即每4个4Hz时基信号(1s)将会产生一个WatchDog_Reset信号,如图 2.22所示。
而清除WatchDog的WatchDog_Clear信号却可以发生在4Hz信号(0.25s)之间的任意一个时刻点上。
假如WatchDog_Clear信号发生在4Hz信号尾端的0.01s即第0.25s时刻,此时虽然WatchDog 被清掉,但由于它发生在4Hz信号之后,再经3个4Hz信号即0.75s,如果一直没有WatchDog_Clear信号,便会产生出一个WatchDog_Reset信号。
注意:SPCE061A的看门狗功能是上电自动使能,不能够被屏蔽。
因此用户使用时,注意要在0.75s内,进行清狗操作。
Watchdog_Reset图2.22 WatchDog的结构和信号时序当然,如果WatchDog_Clear信号发生在4Hz信号始端的0.01s,则经过0.99s若无WatchDog_Clear信号便会产生WatchDog_Reset信号。
因此,清除WatchDog的时间周期为0.75s。
表2.32列出了WatchDog配置单元P_WatchDog_Clear及其内B0对WatchDog清除的控制。
清除WatchDog只需写入P_WatchDog_Clear单元‘0x0001’即可。
此外,若32768Hz振荡器被打开,则在空闲方式期间WatchDog功能是被激活的。
表2.1WatchDog的配置及WatchDog的清除配置单元读写属性存储地址配置单元功能说明P_WatchDog_Clear 写7012H 清除WatchDog单元B15~B1 B0控制位功能解释―――WatchDog_Clear0~0 0 不清除WatchDog100~0 1 清除WatchDog11。
监控摄像机拨码说明
智能解码控制器1.设备概述智能型PTZ解码器是与安防监控系统设备配套使用的一种前端控制设备,可控制室内外云台、电动变焦镜头、摄像机、灯光和雨刷。
控制方式是通过RS-485线来控制的,兼容多种控制协议。
智能型PTZ解码器具有超强抗死机性能,镜头电机保护、自动匹配控制协议的功能,还具有直流12V输出、交流24V输出2.设备介绍:3.设备设置:3.1地址设置:每一个PTZ解码器在系统中都必需有一个唯一的地址号码供系统识别。
改变ID中的1-8号端子,就能设置PTZ解码器的地址号码。
地址号码设置见下表:(表中1表示ON位置,0表示OFF位置)3.2波特率选择设置:改变FUNCT中的1、2号端子,就能设置PTZ解码器的波特率值。
波特率的选择是为了使PTZ解码器与控制设备之间有相同的数据传输速度。
3.3通讯协议设置:选择PTZ解码器在不同的通讯协议下工作。
改变FUNCT中的3、4号端子,就能设置通讯协议。
自动匹配控制协议:PELCO、Philips、SAMSUNG、RM110、CCR-20G、HY、ZR、KALATEL、KRE-301、VICON、ORX-10、PANASONIC、YAAN、ALEC、Mainvan、Hacni共16种通讯协议。
3.4自检功能设置:进行自检控制时,FUNCT的3、4拨码端子要置为ON状态。
通过改变ID 中的1-8号端子,对云台、镜头和辅助功能进行自检控制。
4.技术指标:工作电压AC220V型PTZ解码器工作电压AC24V型PTZ解码器工作电源: 30W/AC220V±10% 50Hz 15W/AC24V±10% 50Hz云台驱动输出:0.8A/AC24V或1.5A/AC220V 2A/AC24V镜头动作电压:DC9V 30~300mA辅助开关功率:10A/DC28V或7A/AC220V通信控制方式:RS-485半双工总线 2400~19200Bit/s环境温度: -10℃~55℃相对湿度:≤95%5.设备安装:1.将PTZ解码器牢固地固定在合适的安装位置。
电子狗使用说明书
T306型 电子狗使用说明书T306型 电子狗针对目前市场上同类产品的缺点进行彻底改进的低价格高性能报警器。
采用双元红外传感器结合先进的单片机数字信号技术,具有误报率低、可靠性高、性价比高、外型美观大方等特点。
适合家庭、办公室、楼梯口和沿街店面等场所防盗报警使用。
功能特点:----遥控器代码学习及记忆。
彻底解决遥控器丢失没有地方配制给用户带来的不便 ----可以增加其它无线发射频率为315MHZ 探头或门磁----报警声音大能有效吓阻非法入侵者----报警时可输出开关信号联动其它报警设备(选配)结构示意图:①电源变压器②状态指示灯:警戒延时灯闪烁,报警时常亮 ③输出接口:开关信号接口 ④PUSH2短路插针:在电子狗未上电之前拨掉处于无线编码学习状态 ⑤红外传感器:感应人体释放的热红外信号,请保持其表面干净,请勿用手触摸。
在其表面有污物时,可用棉花球蘸75%的酒精清洁。
⑥万向座导轨:将电子狗固定在万向座上⑦蜂鸣腔:报警后发出报警声⑧电池盒:将电池盖打开,安装电池盒内部的标识将9V 叠层电池装入。
安装工艺要求:——由于电子狗在人体相对于镜片横向运动时红外探测灵敏度最高,而纵向运动灵敏度较差,所以安装时应注意探测器和水平面的夹角和高度,这对防护区域有很大的影响。
安装高度与角度如下图所示:——安装使应避免电子狗靠近冷热源,如冷热出风口、空调出风口、电暖器、冷气机等,避免直对门窗;——电子狗对所防护的范围应可直视,不能有障碍物;——电子狗应与墙面成10-30度的夹角,此时探测距离最远,实际安装时根据情况 调整安装角度。
安装方法:—— 将万向座固定在探测器安装在欲安装的位置,安装高度为2米(如左图所示),将探测器固定在万向座上。
——参照探测器覆盖区域图,调整万向支架以达到最佳的探测效果。
——插上探测器电源插头,探测器上电工作。
使用方法:1、 上电后本机发出一声“嘀”提示声,指示灯闪烁。
如果不进行任何操作,30秒后自动进入“布防”状态。
MAX6814 低功耗看门犬电路说明书
General DescriptionThe MAX6814 is a low-power watchdog circuit in a tiny 5-pin SC70 package. This device improves system reliability by monitoring the system for software code execution errors. When the watchdog input detects a transitional edge, the internal watchdog timer clears and restarts, then begins counting again. If the watchdog timer exceeds the watchdog timeout period (1.6s typ), the active-low, push-pull watchdog output asserts for the watchdog pulse period (140ms min) to alert the system of the fault.The MAX6814 consumes only 4µA of supply current and is fully specified over the extended temperature range. Applications●Computers and Controllers●Embedded Controllers●Intelligent Instruments●Critical µP Monitoring Features●4µA Operating Current●Watchdog Timer with 1.6s Timeout●140ms (min) WDO Pulse Period●Push-Pull Active-Low WDO●Fully Specified Over Extended Temperature Range ●No External ComponentsDevices are available in both leaded and lead(Pb)-free/RoHS-compliant packaging. Specify lead-free by replacing “-T” with “+T” when ordering.PART TEMPRANGEPIN-PACKAGETOPMARK MAX6814XK-T-40°C to +85°C 5 SC70AEK19-2804; Rev 3; 7/14Pin ConfigurationTypical Operating CircuitOrdering InformationV CC .......................................................................-0.3V to +6.0V All Other Pins ...........................................-0.3V to (V CC + 0.3V)Input Current, WDI .............................................................20mA Output Current, WDO .........................................................20mA Continuous Power Dissipation (T A = +70°C)5-Pin SC70 (derate 3.1mW/°C above +70°C) .............247mWOperating Temperature Range ...........................-40°C to +85°C Storage Temperature Range ............................-65°C to +150°C Junction Temperature ......................................................+150°C Lead Temperature (soldering, 10s) .................................+300°C(V CC = +2.25V to +5.5V, T A = T MIN to T MAX , T A = -40°C to +85°C, unless otherwise noted. Typical values are at T A = +25°C.) (Note 1)Note 1: Overtemperature limits are guaranteed by design, production testing performed at +25°C only.Note 2: WDO is low when V CC falls below the undervoltage threshold. When V CC rises above the undervoltage threshold, WDO goeshigh after the watchdog pulse period.Note 3: Watchdog pulse period occurs when the watchdog times out or after V CC rises above the undervoltage threshold.Note 4: The WDO short-circuit current is the maximum pullup current when WDO is driven low.Note 5: WDI is internally serviced within the watchdog period if WDI is left unconnected.Note 6: The WDI input current is specified as the average input current when the WDI input is driven high or low. The WDI input isdesigned to drive a three-stated output device with a 10µA maximum leakage current and a maximum capacitive load of 200pF. This output device must be able to source and sink at least 200µA when active.PARAMETERSYMBOL CONDITIONSMIN TYPMAX UNITS Operating Voltage Range V CC T A = 0°C to +70°C 2.255.5V Supply CurrentI SUPPLY WDI unconnected V CC = 5.5V 1024µA V CC = 2.5V412Undervoltage Lockout Threshol d UVLO (Note 2) 2.19V Watchdog Pulse Period t PP (Note 3)140200280ms WDO Output VoltageV OH I SOURCE = 30µA, V CC = 2.3V 0.8 × V CCV V OL I SINK = 1.2mA, V CC = 2.1V 0.3WDO Output Short-Circuit Current I SOURCE V CC = 3.6V (Note 4)400µA Watchdog Timeout Period t WD 1.12 1.602.40s WDI Pulse Widtht WDI V IL = 0.4V, V IH = 0.8 × V CC50ns WDI Input Voltage (Note 5)V IL 0.3 × V CC V V IH0.7 × V CCWDI Input Current (Note 6)WDI = V CC , time average 120160µAWDI = 0, time average-20-15Stresses beyond those listed under “Absolute Maximum Ratings” may cause permanent damage to the device. These are stress ratings only, and functional operation of the device at these or any other conditions beyond those indicated in the operational sections of the specifications is not implied. Exposure to absolute maximum rating conditions for extended periods may affect device reliability.Absolute Maximum RatingsElectrical Characteristics(V CC = +5V, T A = +25°C, unless otherwise noted.)PIN NAME FUNCTION1WDO Active-Low Watchdog Output. Pulses low for 140ms (min) when the watchdog timer exceeds the watchdog timeout period. WDO is low when V CC is below the UVLO threshold and remains low for 140ms (min) after V CC exceeds the UVLO threshold.2GND Ground3N.C.No Connection. Leave unconnected or connect to V CC .4WDIWatchdog Input. If WDI remains either high or low for longer than the watchdog timeout period, the internal watchdog timer runs out and a watchdog pulse period is triggered. The internal watchdog timer clearswhenever a watchdog pulse period is asserted, or whenever WDI sees a rising or falling edge. If WDI is left unconnected or is connected to a three-stated buffer output, the watchdog is disabled.5V CCSupply Voltage2.01.0-40-2040100WATCHDOG TIMEOUT PERIODvs. TEMPERATURE1.21.11.31.81.9 0TEMPERATURE (°C)W A T C H D O G T I M E O U T P E R I O D (s )02080601.61.71.41.5250150-40-2040100WDO PULSE PERIOD vs. TEMPERATURE170160180230240 0TEMPERATURE (°C)W D O P U L S E P E R I O D (m s )208060210220190200132654879-402040-2060801001200TEMPERATURE (°C)S U P P L Y C U R R E N T (m A )V CC SUPPLY CURRENT vs. TEMPERATUREPin DescriptionTypical Operating CharacteristicsDetailed DescriptionWatchdog InputIn the MAX6814, the watchdog circuit monitors the µP’s activity. If the µP does not toggle the watchdog input (WDI) within t WD (1.6s), WDO asserts. The internal 1.6s timer is cleared by either a WDO pulse or by toggling WDI, which detects pulses as short as 50ns. While WDO is asserted, the timer remains cleared and does not count. As soon as WDO is released, the timer starts counting (Figure 3).Disable the watchdog function by leaving WDI uncon-nected or by three-stating the driver connected to WDI. The watchdog input is internally driven low during the first 7/8 of the watchdog timeout period and high for the last 1/8 of the watchdog timeout period. When WDI is left unconnected, this internal driver clears the 1.6s timer every 1.4s. When WDI is three-stated or unconnected, the maximum allowable leakage current is 10µA and the maximum allowable load capacitance is 200pF.Applications InformationWatchdog Input CurrentThe MAX6814 WDI inputs are internally driven through a buffer and series resistor from the watchdog counter (Figure 1). When WDI is left unconnected, the watchdog timer is serviced within the watchdog timeout period by a low-high-low pulse from the counter chain. For minimum watchdog input current (minimum overall power consumption), leave WDI low for the majority of the watchdog timeout period, pulsing it low-high-low once within the first 7/8 of the watchdog timeout period to clear the watchdog timer. If WDI is externally driven high for the majority of the timeout period, up to 160µA can flow into WDI.Watchdog Software ConsiderationsOne way to help the watchdog timer monitor software execution more closely is to set and clear the watch-dog input at different points in the program, rather than pulsing the watchdog input high-low-high or low- high-low. This technique avoids a stuck loop, in which the watchdog timer would continue to be cleared inside the loop, keeping the watchdog from timing out.Figure 4 shows an example of a flow diagram where the I/O driving the watchdog input is set high at the beginning of the program, set low at the beginning ofevery subroutine or loop, then set high again when the program returns to the beginning. If the program should hang in any subroutine, the problem would quickly be corrected, since the I/O is continually set low and the watchdog timer is allowed to time out, causing an interrupt to be issued. This scheme results in higher time average WDI input current than does leaving WDI low for the majority of the timeout period and periodically pulsing it low-high-low (see the Watchdog Input Current section).PACKAGE TYPE PACKAGE CODE OUTLINE ND PATTERN NO.5 SC70X5+121-007690-0188Chip InformationTRANSISTOR COUNT: 607PROCESS: BiCMOSPackage InformationFor the latest package outline information and land patterns (footprints), go to /packages . Note that a “+”, “#”, or “-” in the package code indicates RoHS status only. Package drawings may show a different suffix character, but the drawing pertains to the package regardless of RoHS status.REVISION NUMBERREVISION DATE DESCRIPTIONPAGES CHANGED37/14No /V OPNs; removed Automotive reference from Applications section1Maxim Integrated cannot assume responsibility for use of any circuitry other than circuitry entirely embodied in a Maxim Integrated product. No circuit patent licenses are implied. Maxim Integrated reserves the right to change the circuitry and specifications without notice at any time. The parametric values (min and max limits) shown in the Electrical Characteristics table are guaranteed. Other parametric values quoted in this data sheet are provided for guidance.Revision HistoryFor pricing, delivery, and ordering information, please contact Maxim Direct at 1-888-629-4642, or visit Maxim Integrated’s website at .。
智能型红外高速球 说明书
智能型红外高速球使用说明书在使用本产品之前,敬请您仔细阅读使用手册。
出厂配置:PELCO-D协议、波特率2400、供电DC12V安全注意事项1.操作使用前请详阅说明书及快捷安装指南。
2.所有操作请参阅说明书指示。
3.请勿尝试临时将机器置于不稳定的桌面或支架上。
进行测试,在操作前请确保机器摆放、装配牢固。
4.机器在户外安装时,用户必须确保购买的机器型号符合户外环境使用,并严格参照安装说明书,避免因安装不当造成渗水而导致机器损坏。
5.接线时必须遵守各项电气安全标准,使用本机自带的专用电源。
本产品RS-485及视频信号采用TVS级防雷击技术,可以有效防止500W以下功率的雷击、浪涌等各类脉冲信号对设备造成的损坏。
RS-485及视频信号在传输过程中应与高压设备或电缆保持足够的距离,必要时还要做好防雷击、防浪涌等防护措施。
6.无论是使用中或非使用中,绝不可以使球型摄像机瞄准太阳或其它光亮物体。
否则可能造成球型摄像机CCD永久受损。
7.当机器有故障时,请勿轻易对机器进行任何修理操作,应先参照说明书查出故障,查不出原因则请专业人员维修。
有关维修工作,必须由我公司授权的维修人员进行。
声明此版权属于本公司所有,未经本公司许可,任何单位或个人均不得以任何形式或任何手段复制或抄袭本书的部分或全部内容。
本公司遵循持续发展的策略。
因此,公司保留在不预先通知的情况下,对本说明书中描述的任何产品进行修改和改进的权利。
本说明书的内容按“现状”提供。
除非适用的法律另有规定,否则,本公司不对说明书的准确性、可靠性和内容做出任何类型的、明确或默许的保证。
本公司保留在不预先通知的情况下随时修订或收回本说明书的权利。
目录1、产品概述 (4)2、技术指标 (4)3、基本设置 (5)3.1红外球型摄像机传输速率、通讯协议设置 (5)3.1.1红外球型摄像机通讯协议设置 (5)3.1.2红外球型摄像机传输速率设置(波特率设置) (6)3.2RS-485总线匹配电阻的设置 (6)3.3一体机协议选择与红外灯亮模式选择 (7)3.4视频板的选择 (7)3.5485匹配电阻的选择 (7)4、红外球型摄像机的基本功能 (8)4.1监控目标跟踪 (8)4.2设置/调用预置位* (8)4.3自动巡视组的应用* (8)4.3.1设置巡视组* (8)4.3.2启动巡视组 (8)4.4自动扫描功能 (8)4.4.1轨迹自学习功能 (8)4.4.2A-B两点扫描 (9)4.4.3360度连续扫描* (9)4.5自动翻转功能 (9)4.6红外球型摄像机功能控制 (9)4.6.1变倍控制 (10)4.6.2变焦控制 (10)4.6.3聚焦控制 (10)4.6.4光圈控制 (10)4.7断电记忆功能 (10)4.8红外球型摄像机自动归位功能 (10)4.9红外球型摄像机软改地址功能 (10)4.9.1软改地址功能 (10)4.9.2软件设置红外球型摄像机地址方法 (10)5、高速球OSD菜单设置 (11)5.1系统信息 (11)5.2通过控制键盘对红外球型摄像机OSD菜单设置…………………………………………………………….13.14.15.166、PELCO-D/P功能操作 (16)7、红外球型摄像机选配功能※ (17)7.1报警联动功能 (17)7.2报警输出控制 (17)7.3自动温度控制 (17)7.4字符叠加功能 (17)8、地址编码对应表……………………………………………………………………………………………………………18.199、简易故障排除表 (20)=:=:=:=:=:=:=:=:=:=:=:=:=:=:=:=:=:=:=:=:=:=:=:=:=:=:=:=:=:=:=:=:=:=:=:=:=:=:=:=:=:=:=:=:=:=:=:=:=:=:=:=:=:=:=:=:=:=:=:= *表示默认协议下所具备的功能,在其它协议下操作方式可能不同.红外球型摄像机为内置自带变焦镜头的高性能数字信号处理(DSP)摄像机,它集万向变速云台和数字译码器于一体的高科技监控产品。
看门狗MAX705、706、813中文说明
看门狗MAX705/706/8131 概述MAX705/706/813L是一组CMOS监控电路,能够监控电源电压、电池故障和微处理器(MPU或mP)或微控制器(MCU或mC)的工作状态。
将常用的多项功能集成到一片8脚封装的小芯片内,与采用分立元件或单一功能芯片组合的电路相比,大大减小了系统电路的复杂性和元器件的数量,显著提高了系统可靠性和精确度。
该系列产品采用3种不同的8脚封装形式:DIP、SO和mMAX。
主要应用于:微处理器和微控制器系统;嵌入式控制器系统;电池供电系统;智能仪器仪表;通信系统;寻呼机;蜂窝移动电话机;手持设备;个人数字助理(PDA);电脑电话机和无绳电话机等等。
2 功能说明2.1 RESET/RESET操作复位信号用于启动或者重新启动MPU/MCU,令其进入或者返回到预知的循环程序并顺序执行。
一旦MPU/MCU处于未知状态,比如程序“跑飞”或进入死循环,就需要将系统复位。
对于MAX705和MAX706而言,在上电期间只要Vcc大于1.0V,就能保证输出电压不高于0.4V的低电平。
在Vcc上升期间RESET维持低电平直到电源电压升至复位门限(4.65V或4.40V)以上。
在超过此门限后,内部定时器大约再维持200ms后释放RESET,使其返回高电平。
无论何时只要电源电压降低到复位门限以下(即电源跌落),RESET引脚就会变低。
如果在已经开始的复位脉冲期间出现电源跌落,复位脉冲至少再维持140ms。
在掉电期间,一旦电源电压Vcc降到复位门限以下,只要Vcc不比1.0V还低,就能使RESET维持电压不高于0.4V的低电平。
MAX705和MAX706提供的复位信号为低电平RESET,而MAX813L提供的复位信号为高电平RESET,三者其它功能完全相同。
有些单片机,如INTEL的80C51系列,需要高电平有效的复位信号。
2.2 看门狗定时器MAX705/706/813L片内看门狗定时器用于监控MPU/MCU的活动。
电子狗使用说明书
电子狗使用说明书概述“电子狗”是一种可以随时布防的红外警戒器。
能在检测到防区内有人员移动时发出现场报警声,实现报警吓阻功能。
具有体积小、安装方便的特点。
非常适合家庭、门店、仓库、鱼塘、果园、庭院等场所的防盗报警使用。
一、电源开关在机身右侧,上拨为开机,下拨即关机。
开机指示灯亮一下,表示自检正常,电子狗开始工作。
二、开机30秒延时,30秒后开始探测工作。
如有人进入探测区域,电子狗将发出刺耳报警声;报警声响结束后10秒,若有人员触发电子狗或仍在探测区域活动,将在次报警,周而复始。
三、电子狗报警时,关闭电源开关,即可结束报警。
安装说明一、打开电子狗背部的电池盖,按正负标识装入4节7号电池。
二、安装距离地面2米左右,与墙面成10-30度夹角。
安装时根据情况调整安装角度,以达到最远探测距离。
三、电子狗对所防护的范围不能有障碍物。
四、安装时应避免直接对门窗;避免靠近冷热源,如冷热出风口、空调出风口、电暖器、冷气机等。
注意事项一、如果电子狗开机指示灯暗、报警声变小或误报时,应及时换电池。
二、定期检查电子狗工作是否正常,避免漏报警。
发生故障时,可与销售商或客户服务部联系解决。
技术参数电源:直流6V(4节7号电池)待机电流:100≤uA 报警电流:150≤mA报警声响:1米范围内不小于80db。
红外探测距离:5-8米,左右110度。
LD6010型十户联防报警器使用说明一、联防主机功能简介1、显示方位:报警方位由数码显示准确指出所报警地址。
2、监控范围:本地址用户可自由与其9个用户互防,10个用户地址构成一个联防系统。
3、报警方式:警笛提示、数码显示。
二、联防主机操作说明:1、按下“紧急”键:联防主机声音报警。
2、按下“复位”键,取消报警声音。
3、关闭电源开关,消除数码显示。
4、警笛音量调节:音量开关“顺时针”旋转,警笛音量变大;音量开关“逆时针”旋转,警笛音量变小。
三、遥控说明:当有紧急情况时,按一下遥控器紧急发射按钮,报警主机立即报警,同时与本机联防的其他联防主机同时报警,并显示出当前报警的地址方位。
看门狗分界断路器ZW20BF-12设计标准规范,使用方法,安装方法,参数调试方法
看门狗分界断路器ZW20BF-12设计标准规范,使用方法,安装方法,参数调试方法看门狗柱上分界断路器ZW20BF看门狗柱上分界开关断路器ZW20BF-12kv,ZW20BF-24kv配网看门狗分界断路器在10 kV馈电架空线路上的应用可大大减少无故障线路的连带性事故停电、缩小故障停电范围、缩短用户停电时间,从而提高用户的供电可靠性。
随着电网迅速发展,对安全供电的可靠性要求越来越高,针对电网运行中的薄弱环节电力生产部门采取有效的治理措施,千方百计减少事故停电,缩小停电范围。
10 kV馈线架空线路,由于露天架设,其安全运行直接受周围环境和气候条件的影响,存在事故率高、事故查找困难、安全可靠性差的问题。
一些架空线路较长的边远山区用户,更是经常受到恶劣气候的影响不能正常用电。
分界断路器是将断路器和微机保护测控,以及通讯模块融为一体的装置,可随杆架设、体积小、投资少,它的应用对提高架空线路的安全可靠性,保证电网的安全运行具有重要意义。
1.10 kV馈电架空线路的特点对于远近郊区供电公司来说,在所辖主网主系统中10 kV馈电出线的安全供电十分重要。
但是,10 kV馈电线路特点是结构多样,事故多发,特别是在城近郊区和远郊区地区还存在大量的架空输电线路,这些架空输电线路往往都是多分支线路,安全可靠性差,遇到刮风下雨等恶劣天气,接地和短路故障频发,严重影响了电网的安全可靠供电。
1.1 线路结构复杂事故查找困难用户专线只带一两条支线,有的线路是T接多条支线或多台变压器呈放射状;有的线路短到几十米,有的线路长达几十千米;有的架空线路穿山越岭维护困难,有的配电变压器老化严重;有的全线架空,有的是电缆架空混合线路;有些架空线路临时带有电缆用户、带有临时箱变。
架空线路一旦发生故障查找困难,特别是当线路发生单相接地时,由于故障点难以确定,往往延误了事故处理,造成故障扩大,进一步发展为相间短路,或者损坏电气设备。
1.2 线路保护配置相对简单变电站10 kV架空线路保护一般只配置过流、速断、重合闸保护,在小电阻接地系统中再配置两段零序保护。
蓝鹏自动道闸说明书
智能道闸说明书目录一、产品概述 (2)二、功能特点 (2)三、安装调试及使用 (3)(一)、机械部分的安装 (3)1、安装位置选择 (3)2、设备的土建安装 (3)3、档杆安装 (3)(二)、弹簧平衡的调整 (5)(三)、机械部分的调试及使用 (5)1、限位磁铁的调整 (5)2、档杆起杆垂直或落杆水平的调整 (5)3、起落减震螺丝的使用和调整 (6)4、道闸左右固定状态的转换 (6)四、功能介绍及接线使用说明: (7)五、主控板接线图 (8)六、常见故障与排除 (9)七、注意事项 (10)八、包装清单 (10)一、产品概述这是我公司最新研发的一款智能型道闸,它具有以下的特点:1、作为独有的道闸整体外形,它既大方又美观。
2、道闸外壳采用2MM厚冷扎镀锌钢板,表面静电粉末喷涂、防水、防锈、外型美观。
3、道闸机芯采用一体化的大减速比的传动结构,使机芯更紧凑,更美观。
4、采用独具匠心的可变换档杆起落方向设计。
二、功能特点1、整机无易损非标件,结构合理,调整维修极为方便。
2、运转高可靠性和稳定性,误动作频率≯0.01%。
3、专业铝外壳电机集波箱减速器连体设计,噪声低(<60db),散热快。
4、交流220V 50HZ 70W电机,并采用传动连杆机构,使整个机芯运行平稳经久耐用,无惯性等优点。
5、采用精密的四连杆机构设计,使闸杆做缓起渐停无冲击的平稳运动,并使闸杆在限定的90度范围内运动。
6、选用免维护轴承,保证机件磨损小。
7、电机有过热保护系统,在频繁的使用下,控制了电机的温升,使电机不易烧坏。
8、配有简单的手摇装置,当停电需要升落杆时,只需转动摇把,便能手动操作挡杆。
9、档杆起落方向可自由选定。
10、无线遥控可作‘升’、‘降’及‘停’操作。
11、主控制器采用STC微处理器设计制作,系统集成度高,逻辑功能强。
12、采用磁感应、无触点、过零导通技术,主控板无火花无干扰高可靠工作。
13、采用具备软件陷阱与硬件看门狗的单片机控制,永不死机。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
分界开关智能控制器BKM600-FDR
(V2.0)
前言
亲爱的用户,感谢您们长期以来对四川蜀越电气有限公司的大力支持,我们秉承给予您们热诚、周到、满意、快捷永远的服务。
请在使用该设备之前仔细阅读本技术使用手册,特别注意以下事项。
注意事项
!装置加电之前必须可靠接地。
!装置工作电源位置是否接正确,电流输入极性是否接正确,电压输入相序是否接正确。
!严禁装置在带电情况下插拔航空插头,避免一次回路CT开路。
!装置交流回路1.2倍额定电压可以连续工作,交流回路2倍额定电流可以连续工作,10倍额定电流可允许10S,40倍额定电流可允许1S。
!装置开入量的输入为无源接点(装置内提供DC220V直流电压),请仔细检查是否正确。
!储能电机电源为AC220V交流电压,从本装置内输出。
!第一次运行该产品时,必须进行相关定值整定才能保障装置正常运行,非相关专业人员不得修改装置内参数、定值等内容。
!相关专业人员严格按电力调度或生产部门下达的定值单进行定值整定以及系统配置的设定,只有正确进行全面整定后才能确保装置安全可靠运行。
谢谢合作!!
四川蜀越电气有限公司
1.产品纵述
∙本公司长期以来从事电力系统自动化系统及设备研究、开发、生产,属高科技企业,现已推出BKM600-FDR智能控制器。
∙ BKM600-FDR“看门狗”控制器是中压架空线电网的监控单元,与柱上开关配合实现远程遥控及自动化管理,监控单元适合与开关近距离安装,适用于35KV及以下户外开关设备配套使用。
∙ BKM600-FDR“看门狗”控制器是集线路测量、保护、控制、信号监视及通讯于一体的综合自动化户外智能控制设备,适用于各种中压电网(不接地电网、经电阻接地、经消弧线圈接地、直接接地电网),具备处理单条架空线开关远程操作的全部功能。
∙具备基本的保护功能:线路保护功能、自动重合闸、线路故障检测、接地故障监测、开关的本地控制、远程遥控功能(带手持遥控器)、GSM短信远程操作(选配)。
2.产品的安装及维护
注意:在安装装置过程中,装置带有危险的强电有可能会导致设备永久性损坏或人员伤亡,因此在安装、调试、检修操作时仅限于经过严格的培训和具有该专业技术人员。
2.1、安装:
∙装置外观图
2.2、装置机体安装:
∙安装本产品时请请按照封页3图示,用安装架固定控制器于杆上,安装架用户自行设计。
∙安装时将BKM600-FDR控制器操作面板垂直向下固定安装,不可倒置。
∙安装时控制器的接地线一定要可靠接好。
∙柱上安装示意图
分界开关本体与控制器同杆安装,其连接示意如下图
2.3、控制器与开关的连接:
2.4、航空插头连接:
航空插头引脚定义表
BKM600-FDR控制器安装于电线杆后,请按照面板标注位置接好航空插头,拧紧接地螺栓并保证可靠接地,接线定义可参考插头1、2引脚定义表。
2.5、维护:
2.5.1:控制器未使用时应放在室内通风干燥处。
2.5.2:系统送电前,请确保航空插头1与控制箱应可靠连接,防止一次回路CT开路。
2.5.3:设备检修时,严禁带电插拔航空插头1,避免一次回路CT开路。
2.5.4:电源航空插头2应接触良好,该插头通电后控制器开始工作。
3.装置BKM600-FDR系列面板布置图
3.1装置前面板诠释:
3.2操作
3.2.1操作面板包括如下内容
铅牌/SIM卡安装位置、航空插头1、航空插头2、接地螺栓、各状态量指示灯、
手动分合闸按钮、拨码盘、装置型号、注意事项、公司名称等。
注:可以通过在控制器下方观察各种颜色的指示灯亮与不亮来判定控制器的工作状态,发现故障可通过操作面板液晶来查询SOE事件记录。
3.2.3控制电源及分合闸控制电压
∙ BKM600-FDR控制器电源来自于高压互感器,电源额定电压为AC220V,50HZ,电源航空插头接好后控制器自动进入工作状态,控制器内置2A-6A保险丝。
∙柱上开关储能电机使用PT电压供电,经控制器后接入柱上开关。
∙ BKM600-FDR控制器内部自带储能电容器,分合闸能量都来自该电容器,为了避免线路电压波动对分合闸操作的影响,分合闸控制回路输出电压均为DC220V的直流电压,当线路电压突然下降时电容器可提供不小于8S的时间维持BKM600-FDR控制器工作及重合闸一次。
注:BKM600-FDR控制器采用了稳压充电方式,保证储能电容器在DC220V左右,电容器充电时间小于0.5S。
3.2.4拨码示意操作
按拨码盘表进行波段选择,对应的数值就是用户所需要的定值和时限。
列表如下:
4. 产品的保护功能及输入输出逻辑
三段式过流保护
动作条件:
在过流I段压板投入时,当任一保护电流>I段启动值(IZD1),保护经过时间T1后动作,跳开断路器;
在过流II段压板投入时,当任一保护电流>II段启动值(IZD2),保护经过时间T2后动作,跳开断路器;
在过流III段压板投入时,当任一保护电流>III段启动值(IZD3),保护经过时间T3后动作,跳开断路器;
过流I段:速断保护过流II段:限时速断保护过流III段:过流保护
保护逻辑图:
过流保护(I>)
跳闸出口
事件记录
∙零序过流保护
零序电流保护采用专用的零序CT接入。
保护逻辑图:
零序过流保护(Io>)
事件记录
∙重合闸
M600-DFR控制器最多可完成3次自动重合闸动作。
一次重合闸:
一次重合闸延迟时间(0.1-599.9S)
逻辑图:
跳闸出口
事件记录
二次重合闸:
二次重合闸延迟时间(0.1-599.9S)
逻辑图:
跳闸出口
事件记录
三次重合闸:
三次重合闸延迟时间(0.1-599.9S)
逻辑图:
跳闸出口
事件记录
说明:
1.外部电流及电压输入经隔离互感器变换后,由低通滤波器输入至A/D转换器。
转换成的
数字量经CPU进行保护逻辑运算,同时计算出各种遥测量。
2.IA、IC为保护CT输入;I0为零序电流,为保证精度,建议零序电流采用专用的零序电
流互感器接入。
3.本装置开入量信号为无源接点(DC220/AC220V),用户开入量信号如果与标准不一样须
在订货时说明。
5.产品的包装运输、贮存注意事项
5.1 产品应保存在环境温度为-35℃~+85℃,相对湿度不大于80%。
5.2 周围空气中不含有酸性、碱性或其它腐蚀性及爆炸性气体的防雨、防潮的室内。
5.3 在极限值下不施加激励量,装置不出现不可逆转的变化,温度恢复后,装置应能正常工作及稳定运行。
5.3 搬运过程应避免剧烈震动、冲击和碰撞。
6.合格产品提供的文件、资料
6.1 产品使用说明书;
6.2 产品合格证;产品测试报告;产品出厂检验报告;
6.3 装箱清单;核实随机配件;
随机配件如下表:
特殊功能和要求可以另行订制。
