发电厂生产过程
火电厂简易工艺流程;
火电厂工艺流程火力发电厂（简称火电厂），是燃烧煤、石油、天然气等产生能量，进行发电的工厂。
其基本生产过程：燃料在锅炉中燃烧加热水生成蒸汽（化学能转变成热能）—蒸汽压力推动汽轮机旋转（热能转换成机械能）—然后汽轮机带动发电机旋转（机械能转变成电能）。
火电厂主要由汽水系统、燃烧系统、发电系统、控制系统等组成。
下面简单介绍一下各个系统。
一、汽水系统火电厂的汽水系统由锅炉、汽轮机、凝汽器、除氧器、加热器、凝结水泵和给水泵等设备及管道构成，包括凝给水系统、再热系统、回热系统、冷却水（循环水）系统和补水系统。
1.凝给水系统：由锅炉产生的过热蒸汽沿主蒸汽管道进入汽轮机，高速流动的蒸汽冲动汽轮机叶片转动，带动发电机旋转产生电能。
在汽轮机内做功后的蒸汽，其温度和压力大大降低，最后排入凝汽器并被冷却水冷却凝结成水（称为凝结水），汇集在凝汽器的热水井中。
凝结水由凝结水泵打至低压加热器中加热，再经除氧器除氧并继续加热。
由除氧器出来的水（叫锅炉给水），经给水泵升压和高压加热器加热，最后送入锅炉汽包。
2.补水系统：在汽水循环过程中总难免有汽、水泄漏等损失，为维持汽水循环的正常进行，必须不断地向系统补充经过化学处理的软化水，这些补给水一般补入除氧器或凝汽器中，即补水系统。
3.冷却水（循环水）系统：为了将汽轮机中做功后排入凝汽器中的乏汽冷凝成水，需由循环水泵从凉水塔抽取大量的冷却水送入凝汽器，冷却水吸收乏汽的热量后再回到凉水塔冷却，冷却水是循环使用的。
这就是冷却水或循环水系统。
二、燃烧系统燃烧系统是由输煤、磨煤、粗细分离、排粉、给粉、锅炉、除尘、脱硫等组成。
1.运煤：电厂的用煤量很大，主要靠铁路运输，约占铁路全部运输量的40％。
为保证电厂安全生产，一般要求电厂贮备十天以上的用煤量。
2.磨煤：由皮带输送机从煤场，通过电磁铁、碎煤机初步筛选，然后送到煤仓间的煤斗内，再经过给煤机进入磨煤机进行磨粉，磨好的煤粉通过空气预热器来的热风，将煤粉打进分离器，分离器将合格的煤粉（不合格的煤粉送回磨煤机），经过排粉机送至煤粉仓。

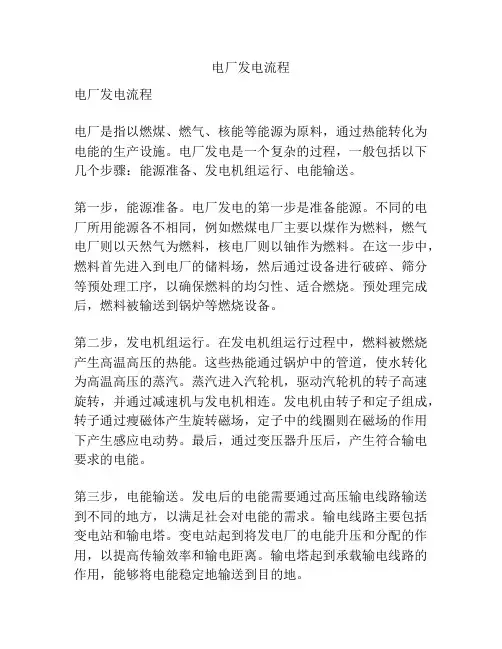

电厂发电流程
电厂发电流程电厂发电流程电厂是指以燃煤、燃气、核能等能源为原料，通过热能转化为电能的生产设施。
电厂发电是一个复杂的过程，一般包括以下几个步骤：能源准备、发电机组运行、电能输送。
第一步，能源准备。
电厂发电的第一步是准备能源。
不同的电厂所用能源各不相同，例如燃煤电厂主要以煤作为燃料，燃气电厂则以天然气为燃料，核电厂则以铀作为燃料。
在这一步中，燃料首先进入到电厂的储料场，然后通过设备进行破碎、筛分等预处理工序，以确保燃料的均匀性、适合燃烧。
预处理完成后，燃料被输送到锅炉等燃烧设备。
第二步，发电机组运行。
在发电机组运行过程中，燃料被燃烧产生高温高压的热能。
这些热能通过锅炉中的管道，使水转化为高温高压的蒸汽。
蒸汽进入汽轮机，驱动汽轮机的转子高速旋转，并通过减速机与发电机相连。
发电机由转子和定子组成，转子通过瘦磁体产生旋转磁场，定子中的线圈则在磁场的作用下产生感应电动势。
最后，通过变压器升压后，产生符合输电要求的电能。
第三步，电能输送。
发电后的电能需要通过高压输电线路输送到不同的地方，以满足社会对电能的需求。
输电线路主要包括变电站和输电塔。
变电站起到将发电厂的电能升压和分配的作用，以提高传输效率和输电距离。
输电塔起到承载输电线路的作用，能够将电能稳定地输送到目的地。
总结起来，电厂发电流程主要包括能源准备、发电机组运行和电能输送三个步骤。
能源准备是将燃料进行预处理并输送到燃烧设备的过程。
发电机组运行是通过燃料的燃烧，转化热能为电能的过程。
电能输送是将发电后的电能通过变电站和输电塔输送到目的地，以满足社会对电能的需求。
电厂发电是一个复杂而庞大的生产过程，它为社会部门和大众提供了必不可少的电力资源。
简述火力发电厂的生产过程
火力发电厂的生产过程
能量转化过程：
锅炉燃烧
汽轮机动叶
发电机
烟气热量通过锅炉受热面传递给工质（蒸汽） 三种方式：辐射、传导、对流
热能
机械能
电能
汽轮机喷嘴
动能
能量交换过程：
工质（汽轮机排汽）的热量通过凝汽器传递给冷源（循环水） 两种方式：传导、对流
化学能
火力发电厂的生产过程
火力发电厂三个主要流程：
空预器
电除尘
送风机
一次风机
整流装置
主变
厂变
启备变
6KV母线
循环泵
化学水箱
220KV开关站
补水泵
引风机
分离器
贮水箱
20KV
火力发电厂中的主要设备
三大主机： 锅炉、汽轮机、发电机
汽轮机润滑油系统
汽轮机EH油系统
循环水系统
凝结水系统
给水回热系统
汽轮机汽封系统
真空系统
旁路系统
汽轮机主要系统
火力发电厂中的主要辅助系统
每个值负责内容：机组的调试操作与验收，机组的启动、停机和试验操作，机组正常运行的监视、检查和操作调整，机组异常及事故情况下的处理和恢复正常运行，分析事故原因，制定防范措施。总之，就是保证机组安全经济稳定运行，完成发电量任务。
发电部管理模式为值建制，设立4个值，每值设置岗位为：值长、机组长、主值、副值和巡检。
火力发电厂的主要损耗：
发电厂的经济运行
发电厂的经济运行
火力发电厂的能量平衡图
锅炉损失
汽轮机及热力循环损失
管道损失
发电机损失
输出热量
输入热量
热耗量
01
热耗率
02
热效率
火力发电厂电力生产的具体过程
火力发电厂电力生产的具体过程火力发电厂是一种通过燃烧煤炭、天然气或石油等燃料来产生电力的设施。
在这个过程中，燃料经过一系列的处理，最终转化为热能，然后利用热能驱动蒸汽涡轮发电机产生电力。
下面将详细介绍火力发电厂电力生产的具体过程。
燃料的处理是火力发电厂电力生产的第一步。
煤炭是常用的燃料之一，它需要经过破碎、筛分和煤粉磨等处理过程，以确保煤粉的均匀性和燃烧效率。
天然气和石油等燃料则需要经过净化和脱硫等处理，以去除其中的杂质和有害物质。
接下来，燃料被送入锅炉中进行燃烧。
锅炉是火力发电厂中至关重要的设备，它提供了燃烧所需的高温和高压环境。
燃料在锅炉中燃烧时释放出大量的热能，使锅炉内的水转化为蒸汽。
蒸汽是火力发电厂中的动力源，它驱动蒸汽涡轮发电机运转。
蒸汽涡轮发电机是将蒸汽的热能转化为机械能的关键设备。
当蒸汽进入蒸汽涡轮发电机时，其压力和温度使涡轮旋转，从而带动发电机转子旋转。
发电机转子旋转时，通过电磁感应产生电压，从而将机械能转化为电能。
发电机的旋转速度和输出电压可以通过控制系统进行调节，以满足电网的需求。
发电过程中产生的废热需要被充分利用。
在火力发电厂中，废热通常通过余热锅炉回收利用。
余热锅炉将废热转化为蒸汽，再次驱动蒸汽涡轮发电机产生电力，提高发电效率。
除了废热利用，火力发电厂还需要处理烟气中的污染物。
燃烧过程中产生的烟气中含有二氧化硫、氮氧化物和颗粒物等有害物质。
为了减少对环境的污染，火力发电厂通常配备烟气脱硫、脱硝和除尘等设施，对烟气进行净化处理。
产生的电能经过变压器升压后送入电网，供应给用户使用。
电网是将各个发电厂和用户连接在一起的系统，它通过调度和控制，确保电力的平衡和稳定供应。
总结起来，火力发电厂电力生产的过程包括燃料处理、燃烧、蒸汽发生、蒸汽涡轮发电机运转、废热利用、污染物处理以及电能输送等环节。
这个过程利用燃料的能量转化为电能，为社会提供了大量的电力供应。
然而，由于燃烧过程中产生的大量废气和废水对环境造成的污染问题，火力发电厂也面临着环境保护的挑战。
火力发电厂生产过程
火力发电厂生产过程简介火力发电厂是一种利用燃烧燃料产生蒸汽驱动涡轮发电机发电的电力设施。
本文将详细介绍火力发电厂的生产过程及其流程。
生产过程火力发电厂的生产过程主要包括燃料供给、燃烧过程、蒸汽驱动发电机和废气处理四个主要部分。
下面将对每个部分进行详细说明。
燃料供给火力发电厂使用不同类型的燃料，如煤炭、天然气或石油，作为其能源来源。
燃料供给是生产过程的第一步，它涉及到燃料的储存、处理和输送。
燃料通常储存在大型的仓库或油罐中，通过输送系统将其供应到锅炉中。
燃烧过程燃烧过程是火力发电厂生产过程中最关键的部分之一。
在燃烧过程中，燃料被引燃，产生高温和高压的燃烧气体。
这些燃烧气体将通过锅炉的管道传递给锅炉中的水，使水加热并转化为蒸汽。
蒸汽驱动发电机在蒸汽驱动发电机部分，蒸汽被通入到高速旋转的涡轮中。
涡轮的旋转将通过传动系统转化为电能。
蒸汽在将其能量转化为电能后，会冷却并变成水，然后再次回到锅炉中循环使用。
废气处理废气处理是火力发电厂为保护环境进行的重要步骤。
在燃烧过程中，产生大量的废气，其中包括二氧化碳、氮氧化物和硫氧化物等污染物。
为了减少这些污染物的排放，火力发电厂通常使用大型的除尘器、脱硫装置和脱氮装置进行废气处理。
生产过程流程图下面是火力发电厂的生产过程的流程图：graph TDA[燃料供给] --> B[燃烧过程]B --> C[蒸汽驱动发电机]C --> D[废气处理]总结火力发电厂的生产过程包括燃料供给、燃烧过程、蒸汽驱动发电机和废气处理四个主要部分。
燃料供给将燃料输送到锅炉中，燃烧过程将燃料燃烧产生高温高压燃烧气体，蒸汽驱动发电机将燃烧气体的能量转化为电能，废气处理则减少废气排放对环境的影响。
以上是火力发电厂生产过程的简要介绍。
注意：以上内容仅为摘要，具体部分有待查阅更多资料。
发电厂生产过程
发电厂生产过程4----其它发电厂
风力发电厂特点
风力发电厂： 风力发电厂：利用风力吹动建造在塔顶上的大型 桨叶旋转带动发电机发电， 桨叶旋转带动发电机发电，由数座或数十座 风力发电机组成的发电场地称为风力发电场。 风力发电机组成的发电场地称为风力发电场。 特点：蕴量巨大、可以再生、分布广泛、 特点：蕴量巨大、可以再生、分布广泛、没有污 染等优点。但风的能量密度低， 染等优点。但风的能量密度低，风轮机体积 较大、造价较高，单机容量小， 较大、造价较高，单机容量小，风能具有间 歇性、随机性和不可控性。 歇性、随机性和不可控性。
坝后式水电站结构
5 1 2
4
9 6 HS 8
7
3
1—大坝 2—厂房 3—水轮机 4—发电机 5—上游水平面 大坝 厂房 水轮机 发电机 上游水平面 6—下游水平面 7—进水闸门 8—尾水闸门 9—尾水平台 下游水平面 进水闸门 尾水闸门 尾水平台
三峡水电厂
坝后厂房
泄洪坝段
坝后厂房
坝顶高程
上游水位高程
葛洲坝水电厂
河床厂房 泄 洪 闸 开关站 河床厂房
船 闸
引水式水电厂
引水式水电厂：用引水道集中水头的电站， 引水式水电厂：用引水道集中水头的电站，又分为无 压引水和有压引水式。 压引水和有压引水式。
无压引水式：引水道是无压的(如明渠 如明渠) 无压引水式：引水道是无压的 如明渠 有压引水式：引水道是有压的 压力隧洞 压力隧洞) 有压引水式：引水道是有压的(压力隧洞
火力发电厂的主要系统
制粉系统：原煤→给煤机→磨煤机→ 制粉系统：原煤→给煤机→磨煤机→煤粉分 合格的煤粉→锅炉。 离→合格的煤粉→锅炉。 燃烧系统： 燃烧系统： 空气→送风机→空气预热器→ 空气→送风机→空气预热器→两路热风管道 输送煤粉→燃烧器→一次风喷口→炉膛。 →输送煤粉→燃烧器→一次风喷口→炉膛。 燃烧器二次风喷口→炉膛。 →燃烧器二次风喷口→炉膛。
火力发电厂的生产过程及其组成概述
火力发电厂的生产过程及其组成概述引言火力发电厂是目前最常见的一种发电厂类型，利用燃烧燃料产生高温高压蒸汽，然后通过蒸汽驱动涡轮发电机发电。
本文将对火力发电厂的生产过程和组成进行详细概述。
燃料燃烧过程火力发电厂的核心是燃料燃烧过程，它产生高温高压的蒸汽，驱动涡轮发电机发电。
以下是典型的火力发电厂燃烧过程的步骤：1.燃料供给：通常，火力发电厂使用煤炭作为主要燃料，也可以使用天然气、石油等。
燃料被送到燃烧室。
2.燃烧：燃料在燃烧室中点火燃烧，产生高温高压的燃烧气体。
3.锅炉：燃烧气体通过锅炉，将水加热成蒸汽。
4.蒸汽驱动涡轮发电机：高温高压的蒸汽通过管道进入涡轮发电机，驱动涡轮旋转，产生电能。
火力发电厂的组成部分火力发电厂由多个关键组件组成，下面是这些组件的概述：1. 燃料供给系统燃料供给系统负责将燃料从存储设备中输送到燃烧室。
它通常包括煤炭输送带、煤炭破碎机、燃料储存装置等。
2. 燃烧系统燃烧系统是火力发电厂的核心组成部分，负责将燃料燃烧产生高温高压燃烧气体。
它包括燃烧室、点火器、燃料喷射器等。
3. 锅炉系统锅炉系统将燃烧气体的热能转移到水中，将水加热成蒸汽。
它包括燃烧气体进出口、水管、汽包等。
4. 涡轮发电机组涡轮发电机组是将蒸汽的动能转化为电能的设备。
蒸汽进入涡轮中，驱动涡轮高速旋转，进而带动发电机转动，产生电能。
涡轮发电机组由涡轮、发电机和控制系统组成。
5. 冷却系统冷却系统用于冷却发电过程中产生的余热，以保证发电设备的正常运行。
常见的冷却方式包括水冷却系统和蒸汽冷却系统。
6. 辅助系统辅助系统包括给水系统、脱硫系统、除尘系统、灰渣处理系统等。
这些系统保证了发电厂的平稳运行，同时也对环境保护起重要作用。
结论火力发电厂的生产过程包括燃料燃烧、水蒸汽产生、涡轮发电等步骤。
同时，火力发电厂的组成包括燃料供给系统、燃烧系统、锅炉系统、涡轮发电机组、冷却系统和辅助系统。
这些组成部分相互配合，使火力发电厂能够高效、稳定地产生电能。
火力发电厂主要生产过程
火力发电厂主要生产过程(一)输煤系统我厂用煤是用汽车从煤矿直接运至发电厂，煤卸至煤场，然后经过各路皮带由碎煤机将煤打碎，再将煤运至锅炉的原煤仓。
(二)磨煤制粉系统原煤仓里的煤是由给煤机送至磨煤机进口，而后随着热风进入磨煤机，进行磨制和干燥。
磨制的煤粉经粗粉分离器分离，较粗的煤粉返回磨煤机重新磨制，而细煤粉进入旋风分离器作气粉分离，旋风分离器中的热风含有10%的煤粉由排粉机送入炉膛，经喷燃器喷入炉膛燃烧。
(三)风烟系统冷空气经送风机打入空气预热器加热后，一部分热风送到喷燃器(二次风，起助燃作用)喷入炉膛，另一部分送到磨煤机干燥煤粉，并经旋风分离器送入排粉机，再经喷燃器(三次风，起调温助燃作用)喷入炉膛燃烧，煤粉仓中的煤粉经叶轮给粉机送至一次风管，由一次风母管来的一次风送入炉膛，经喷燃器喷入炉膛燃烧。
在炉膛中热风与煤粉混合燃烧，其热量先后传给锅炉的水冷壁管、过热器、省煤器和空气预热器，再进入电除尘器除尘，最后烟气被引风机吸到烟囱，排入大气。
(四)汽水系统由给水泵打出的给水经高压加热器、省煤器加热后，进入汽包，再进入水冷壁吸收热量，逐渐被加热汽化，汽水混合物上升到汽包进行汽水分离，水再次循环进入水冷壁吸热，而饱和蒸汽则进入高温过热器继续吸热，变成过热蒸汽，然后经蒸汽管道送入汽轮机中，为防止汽轮机发生水冲击，使叶片损坏，所以进入汽轮机中必须是过热蒸汽。
蒸汽不断膨胀，高速流动的蒸汽冲动汽轮机转子叶片，带动发电机发电。
在汽轮机内作完一部分功的蒸汽从中段抽出，用作抽汽回热的加热汽源，加热凝结水和给水，以提高热力循环经济性，我厂可调整抽汽式机组可对外供热，提高了热效率。
热电厂的效率可达60％～70％以上，从供热和供电全局来看，可节约燃料20％～25％。
(五)电气系统发电机发出的电，除电厂自用电外，一般由主变压器升高电压后，经高压配电装置和输电线路向电网供电。
发电厂自用电部分由厂用变压器或电抗器供给厂内各种负荷的用电。
火力发电厂生产过程介绍
火力发电厂生产过程介绍
火力发电厂是一种利用燃料燃烧的机械设备，其工作原理是将燃烧过程中产生的热能
转化为电能。
火力发电厂的生产过程通常可以分为三个主要阶段：燃料燃烧、蒸汽发生和
发电。
第一阶段：燃料燃烧
火力发电厂的燃料通常是煤、天然气、石油和生物质等。
当燃料被投入到火力发电厂
的炉膛中时，通过燃料与空气混合并点火，燃料便开始燃烧。
燃料燃烧所产生高温的烟气
通过排放系统排出。
同时，燃烧过程中所产生的高温热能贯穿整个生产过程，并将工作介质——水，加热转化成蒸汽。
第二阶段：蒸汽发生
燃料燃烧所形成的高温烟气会进入锅炉，由此转换为高温高压蒸汽，然后进入汽轮机。
汽轮机内装置有多根转轮和叶片。
蒸汽进入转轮并推动叶片旋转，发动机便开始运转。
在
汽轮机的运转中，蒸汽的压力和温度逐渐下降，最终的排气量会进入冷凝器进行冷却。
在
冷凝器的辅助下，排放的水蒸气转化为水。
经过冷凝器，水被再次输送回锅炉。
水经过锅炉的加热产生高温蒸汽，然后送往汽轮
机组。
在汽轮机的运转中，它将高速旋转的轴连接到发电机。
发电机内有一个旋转的磁场，它通过在静止的线圈周围旋转而产生电流。
这些电流被输送到电网中，为我们家庭、企业
和城市提供稳定的电力供应。
火力发电厂的生产过程
火力发电厂的生产过程简介火力发电厂是一种通过燃烧煤、油、天然气等燃料产生热能，进一步转化为电能的能源转换设施。
本文将介绍火力发电厂的生产过程，包括燃料燃烧、锅炉工艺、蒸汽轮机发电以及废气处理等环节。
燃料燃烧火力发电厂的生产过程始于燃料的燃烧。
煤炭、油和天然气是常用的燃料类型。
在燃烧过程中，燃料与空气在燃烧室中混合，燃料中的碳和氢与空气中的氧发生化学反应，产生高温高压的燃烧产物。
燃烧产生的热能会被传递到水中，将水加热为蒸汽。
锅炉工艺在火力发电厂中，蒸汽是通过锅炉工艺来产生的。
锅炉是一个重要的设备，它将热能转移到水中，使其变为高温高压蒸汽。
锅炉的工作过程中，燃料燃烧产生的烟气通过烟道被引导到锅炉中，同时锅炉内的水也被加热。
在锅炉内部，燃烧产生的烟气经过烟气通道与水直接接触，使水加热生成蒸汽。
蒸汽产生后，通过蒸汽管道输送到蒸汽轮机。
蒸汽轮机发电蒸汽轮机是火力发电厂中电能的主要产生装置。
蒸汽进入蒸汽轮机后，通过高速旋转的叶片使轴转动，进而驱动发电机工作。
蒸汽轮机是将蒸汽的热能转化为机械能，再经过发电机转化为电能的关键设备。
蒸汽在轮机中的运动可分为高压缩涡运动和低压缩涡运动，其中高压缩涡运动用来驱动发电机，低压缩涡运动用于加热给锅炉中的食水。
废气处理火力发电厂在产生电能的过程中产生大量的废气，其中包括燃烧废气和烟尘。
废气处理是保护环境的重要环节。
常用的废气处理方法包括脱硫、除尘和脱氮等。
脱硫是为了减少大气污染和酸雨的产生，通过吸收剂与烟气中的二氧化硫发生反应，将其转化为硫酸盐。
除尘则是利用过滤器或静电除尘装置去除烟尘颗粒。
脱氮则是减少氮氧化物的产生，通过催化剂或吸收剂将氮氧化物转化成氮气排放。
总结火力发电厂的生产过程包括燃料燃烧、锅炉工艺、蒸汽轮机发电以及废气处理等环节。
燃料燃烧通过燃烧产生热能，加热水生成蒸汽，再通过锅炉工艺输送到蒸汽轮机，驱动发电机产生电能。
在整个过程中，废气处理起到了保护环境的重要作用。
电厂生产流程
电厂生产流程
电厂生产流程是指将燃料转化为电能的过程，通常包括燃料供应、燃烧、蒸汽发生、发电和废气处理等环节。
下面将详细介绍电
厂生产流程的各个环节。
首先，燃料供应是电厂生产流程的第一步。
电厂通常采用煤炭、天然气、石油等作为燃料。
这些燃料需要通过运输工具运送到电厂，然后经过储存和预处理，以满足锅炉的燃料要求。
其次，燃料经过预处理后，进入锅炉进行燃烧。
在锅炉中，燃
料与空气混合燃烧，产生高温高压的燃烧产物。
这些燃烧产物通过
热交换器，使水转化为蒸汽。
随后，产生的蒸汽被送往汽轮机组，推动汽轮机转动。
汽轮机
的转动产生机械能，然后通过发电机转化为电能。
这样就完成了电
能的生产过程。
最后，废气处理是电厂生产流程的最后一步。
在燃烧过程中产
生的废气需要进行处理，以减少对环境的影响。
常见的废气处理方
法包括脱硫、脱硝和除尘等技术，以确保废气排放达标。
总的来说，电厂生产流程包括燃料供应、燃烧、蒸汽发生、发电和废气处理等环节。
这些环节相互配合，共同完成了电能的生产过程。
随着技术的不断进步，电厂生产流程也在不断优化，以提高能源利用效率和减少对环境的影响。
热力发电厂的生产过程
热力发电厂的生产过程1. 简介热力发电厂是利用燃烧燃料产生高温高压蒸汽，并通过蒸汽驱动涡轮发电机组转动产生电能的发电设备。
其生产过程通常包括燃料供应、燃烧过程、蒸汽发生过程、涡轮发电过程和余热利用等环节。
2. 燃料供应热力发电厂通常使用多种燃料，如煤炭、天然气、石油、生物质等。
这些燃料会经过处理后送入燃料储存区。
在生产过程中，根据需求，燃料通过输送设备（如皮带输送机、提升机等）被送入燃料库或燃料仓，待用于燃烧过程。
3. 燃烧过程燃料从燃料库或燃料仓进入锅炉，进行燃烧过程。
在锅炉内，燃料与空气充分混合后，通过点火器点火，燃烧释放热量。
烟气在锅炉内自底向上流动，与管道内的水接触进行换热，在此过程中烟气温度逐渐降低，转化为高温高压蒸汽。
4. 蒸汽发生过程蒸汽发生器接收燃烧过程中产生的高温高压烟气，并进一步将其转化为高温高压蒸汽。
该过程中，烟气通过与水相接触进行换热，将部分热量转移到水中，使其蒸发并转化为蒸汽。
蒸汽发生过程的关键设备是蒸汽锅炉，它通常由蒸汽发生器、过热器和再热器等组成，以提高蒸汽的温度和压力。
5. 涡轮发电过程生成的高温高压蒸汽进入涡轮机组，驱动涡轮机组转动，通过转子与定子之间的磁场相互作用，将机械能转化为电能。
涡轮机组通常由高压缸、中压缸和低压缸组成，以便在蒸汽压力的不同阶段对涡轮进行适当的能量提取和功率调节。
6. 余热利用在涡轮发电过程中，蒸汽在驱动涡轮旋转后会变为低压蒸汽，被冷凝成水。
然而，在冷凝过程中，蒸汽释放的大量热量并没有完全利用，因此一般还会安装余热回收系统。
该系统通过将冷凝后的水通过换热器与还未完全凝结的蒸汽进行换热，将余热传递给进入锅炉的冷凝水，从而提高锅炉的能效。
7. 结论热力发电厂的生产过程主要包括燃料供应、燃烧过程、蒸汽发生过程、涡轮发电过程和余热利用等环节。
通过这些环节的协调和配合，热力发电厂能够高效地将燃料的化学能转化为电能。
该过程不仅为社会提供了丰富的电力资源，还起到了环境保护和能源节约的作用。
叙述火力发电厂生产过程
叙述火力发电厂生产过程火力发电厂生产过程火力发电是利用燃料燃烧释放热能，然后利用热能发电的一种方式。
火力发电厂在全球能源生产中占有重要的地位。
本文将介绍火力发电厂的生产过程。
1. 燃料处理火力发电厂通常使用化石燃料，如煤、天然气和石油。
这些燃料通常是在煤矿或油田中挖掘出来的。
在火力发电厂中，这些燃料必须经过处理才能被使用。
对于煤的处理流程主要有煤场、输煤系统、破碎机、筛分机、磨煤机、煤粉输送管道等。
对于天然气和石油，需要经过精炼和加氢处理，以去除杂质和增加热值。
2. 燃料燃烧在火力发电厂中，燃料燃烧是发电的核心过程。
在燃烧过程中，燃料与空气混合，然后被点燃。
燃烧可产生高温和高压蒸汽，蒸汽经过蒸汽轮机驱动发电机转动发电。
3. 蒸汽轮机发电在蒸汽轮机方面，有两种基本类型的轮机: 压力式和逆压式。
压力式轮机使用高压蒸汽来推动轮机，而逆压式轮机则将高压蒸汽通过轮机去推动涡轮，轮机在内部工作的过程中会对蒸汽进行降压放出，并由此产生动力。
4. 蒸汽的循环生成地的水通过管路输送到锅炉中，经过热交换、加热、蒸发和汽水分离等过程使得水转化成化学纯度较高的水蒸气，然后将产生的蒸汽送入蒸汽轮机中，完成发电过程。
蒸汽轮机产生的低压蒸汽经过再加热、再两相或凝汽等处理技术后回到蒸汽轮机循环系统并重新循环使用。
5. 废气处理火力发电厂燃料燃烧不仅会产生有用的能量，还会产生废气。
这些废气中包含一些有害物质，如二氧化硫、氮氧化物和颗粒物。
因此必须对废气进行处理。
处理方法主要有喷水脱硫、低氮燃烧、欧洲电站脱硝技术，同时也需要对温室气体和污染物排放进行监测和控制。
结论火力发电厂的生产过程非常复杂，需要各种设备、管道和处理系统的配合和协调。
虽然这些过程会产生废气和污染物，但通过科学的废气处理方法，我们可以将这些污染物减少到最小，保护环境的同时为社会经济发展做出更大的贡献。
火力发电厂的生产流程
火力发电厂的生产流程一、燃料准备：火力发电厂使用的主要燃料为燃煤，因此首先需要对煤炭进行处理和准备。
这包括煤场的设计和建设，煤炭堆场中的煤炭储存和管理，以及将煤炭输送到燃烧系统的输送系统等。
同时，燃煤发电厂还可以使用燃气等其他燃料，这就需要相应的燃气处理设备和燃气输送系统。
二、燃烧系统：燃烧系统是将燃料燃烧产生热能的部分，具体包括燃烧设备、点火系统、燃料供给系统、燃烧调节系统等。
在燃烧系统中，燃料被点燃并与空气进行反应，产生高温燃烧气体。
这些燃烧气体进一步流经锅炉系统。
三、锅炉系统：锅炉系统是将燃烧产生的高温燃烧气体转化为水蒸汽的设备。
锅炉系统包括锅炉本体、辅助设备和管道、阀门等。
在锅炉中，燃烧气体通过换热，将水加热为蒸汽。
蒸汽在锅炉中形成，并通过管道输送到汽轮机系统。
四、汽轮机系统：汽轮机系统是将蒸汽能量转化为机械能的设备。
汽轮机系统包括高压汽轮机、中压汽轮机、低压汽轮机和发电机等。
蒸汽由锅炉输送到汽轮机，蒸汽在汽轮机中通过膨胀发生功，驱动轴上的转子转动。
同时，转子与同一轴线上的发电机连接，产生电能。
五、发电系统：发电系统由发电机、变压器和配电系统等组成。
发电机通过转子的转动产生电能，并经过变压器升压后送入输电系统。
发电系统还包括发电机控制和保护系统等。
这些系统能监控和控制电压、频率和电流等电力参数，确保电力的稳定供应。
六、废气处理系统：火力发电厂产生的燃烧废气中含有很多污染物，如二氧化硫、氮氧化物和颗粒物等。
为了保护环境，需要对这些废气进行处理。
废气处理系统包括脱硫、脱硝、除尘和烟囱等设备。
这些设备能够对废气进行处理，使得排放的废气达到国家和地方的环保标准。
以上就是火力发电厂的生产流程。
通过燃料准备、燃烧系统、锅炉系统、汽轮机系统、发电系统和废气处理系统等环节的协同工作，实现了燃煤等化石燃料转化为电力的过程。
火力发电厂作为一种主要的发电方式，在全球范围内发挥着重要的作用。
然而，随着环境保护意识的增强，更加清洁和可再生的能源发电方式也在逐渐取代火力发电厂。
火电厂生产流程范文
火电厂生产流程范文一、燃料处理火电厂的燃料主要是煤炭，一般选用优质的无烟煤或烟煤。
在燃料处理环节中，煤炭需要先进行粉碎和煤粉分级处理。
首先将煤炭送入煤炭仓，再通过给煤系统将煤炭送入磨煤机进行破碎和粉碎。
粉煤经过震动筛分出合适的粉煤颗粒粒径，然后送入煤粉仓。
二、锅炉燃烧锅炉燃烧是火电厂的核心环节，也是产生蒸汽的关键步骤。
煤粉从煤粉仓中输送至锅炉燃烧室，与空气进行混合燃烧，产生高温高压蒸汽。
燃烧过程中，需要控制煤粉与空气的比例，以保证燃烧效率和安全运行。
三、蒸汽发电燃煤锅炉燃烧产生的高温高压蒸汽经过蒸汽管道输送至汽轮机。
蒸汽进入汽轮机后，通过高速旋转的叶轮驱动发电机转子旋转产生电能。
蒸汽在经过汽轮机后的一次膨胀过程中，其热能逐渐转化为机械能，然后通过发电机转子转化为电能。
蒸汽在汽轮机中膨胀后会变成低温低压的湿蒸汽，再经过凝汽器冷凝为凝水，回收再次利用。
四、废气处理在锅炉燃烧过程中，会产生大量的废气，其中主要包括烟气和煤气。
这些废气中含有大量的污染物，如二氧化硫、氮氧化物、烟尘等，对环境和人体健康都具有一定的危害。
因此，对废气进行处理是火电厂的重要环节。
废气处理设备主要有脱硫装置、脱硝装置和除尘装置。
脱硫装置通过吸收剂与废气中的二氧化硫进行反应，将其转化为硫酸盐并去除。
脱硝装置采用SCR（选择性催化还原）技术，使氮氧化物与氨水溶液在催化剂的作用下发生反应，还原为氮和水。
除尘装置则是利用物理方法去除废气中的烟尘颗粒，如静电除尘器、布袋除尘器等。
五、循环水系统火电厂的循环水系统是指供锅炉和汽轮机使用的循环冷却水系统。
循环水系统主要由冷却塔、循环泵、补水系统等组成。
冷却塔用于将蒸汽在汽轮机排气过程中产生的余热散发到大气中，实现水的散热降温。
循环泵将冷却塔中的冷却水输送至锅炉和汽轮机，循环供热和冷却。
补水系统用于补充循环水系统中因蒸发和泄漏而损失的水分。
总结起来，火电厂的生产流程包括燃料处理、锅炉燃烧、蒸汽发电、废气处理、循环水系统等环节。
火力发电厂生产基本过程
蒸发成蒸汽
03
蒸汽的产生：水蒸发 成蒸汽后，经过过热 器进一步加热，提高
蒸汽温度和压力
04
蒸汽的利用：将高温 高压的蒸汽输送到汽 轮机，推动汽轮机旋 汽的产生：通过燃烧燃料产 生热能，将水加热成蒸汽
生物质燃料： 火力发电厂 使用的可再 生燃料，具 有较低的热 值和较低的 成本
01
02
03
04
燃烧过程
01
燃料的输送： 将燃料从储料 仓输送到燃烧
器
02
点火：使用点 火器点燃燃料
03
燃烧：燃料与 空气混合后燃 烧，产生热量
04
热量传递：热 量通过锅炉、 汽轮机等设备
转化为电能
燃烧效率
01
燃料的燃烧效率是 火力发电厂生产过
谢谢
蒸汽的利用：蒸汽推动汽轮机 旋转，产生机械能
机械能转化为电能：汽轮机带 动发电机发电
蒸汽的回收和再利用：冷凝器 将蒸汽冷凝成水，再循环利用
蒸汽参数和品质
01 蒸汽压力：影响蒸汽的做 功能力，一般要求在12MPa之间
02 蒸汽温度：影响蒸汽的做 功能力，一般要求在 300-400℃之间
03 蒸汽品质：包括蒸汽的干 度、纯度、含盐量等，直 接影响蒸汽的利用效果
处理方法：火力发电厂通常采用脱硫、脱硝、除 尘等环保技术来减少污染物排放。
排放标准：火力发电厂需要满足国家或地方的排 放标准，确保污染物排放达标。
节能减排：火力发电厂通过优化生产工艺、提高 能源利用效率等措施，实现节能减排。
节能技术和措施
01
采用高效节能 设备，如高效 锅炉、高效汽
轮机等
02
优化生产工艺， 降低能源消耗
实训报告发电厂生产过程
一、引言随着我国经济的快速发展，电力作为国民经济的基础设施，其重要性日益凸显。
发电厂作为电力生产的核心环节，其生产过程涉及到多个环节，包括原材料的运输、储存、加工、燃烧、发电等。
为了深入了解发电厂的生产过程，提高自身的专业素养，近期，我参加了发电厂生产过程实训。
以下是实训报告的详细内容。
二、实训目的1. 了解发电厂的生产流程，熟悉发电设备的基本原理和操作方法；2. 掌握发电厂安全生产的基本要求，提高安全生产意识；3. 培养团队合作精神，提高实际操作能力。
三、实训内容1. 发电厂生产工艺及原材料发电厂的生产过程主要包括原材料的运输、储存、加工、燃烧、发电等环节。
（1）原材料运输：以燃煤电厂为例，燃料煤主要通过铁路运输至电厂。
在运输过程中，需保证煤炭的质量和数量。
（2）原材料储存：煤炭到达电厂后，需进行储存。
储存过程中，要确保煤炭的干燥、通风，防止自燃和受潮。
（3）原材料加工：煤炭进入原煤仓后，通过筛分、破碎等工序，将煤炭加工成合格的煤粉。
（4）燃烧：煤粉进入锅炉燃烧，产生高温高压蒸汽。
（5）发电：高温高压蒸汽推动汽轮机转动，带动发电机发电。
2. 发电设备的基本原理及操作方法（1）锅炉：锅炉是发电厂的核心设备，其主要作用是将燃料燃烧产生的热量传递给水，产生高温高压蒸汽。
锅炉的主要部件包括燃烧器、炉膛、过热器、省煤器等。
（2）汽轮机：汽轮机是发电厂的主要动力设备，其主要作用是将高温高压蒸汽的热能转换为机械能。
汽轮机的主要部件包括叶轮、轴、轴承、调节阀等。
（3）发电机：发电机是发电厂的主要发电设备，其主要作用是将机械能转换为电能。
发电机的主要部件包括转子、定子、励磁系统等。
3. 发电厂安全生产发电厂安全生产是保障电力生产顺利进行的关键。
安全生产主要包括以下几个方面：（1）设备安全：定期对设备进行检修、保养，确保设备正常运行。
（2）操作安全：严格遵守操作规程，确保操作人员的人身安全。
（3）环境安全：对发电厂周围环境进行监测，确保符合环保要求。
简述火力发电厂电厂生产流程
简述火力发电厂电厂生产流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!火力发电厂的生产流程主要包括以下几个步骤：1. 燃料的储存和输送：火力发电厂首先需要储存足够的燃料，如煤、石油或天然气。
火力发电厂生产流程
火力发电厂生产流程
火力发电厂是利用燃煤、燃气、燃油等能源进行燃烧，通过发
电机转换成电能的设施。
火力发电厂生产流程包括燃料供给、燃烧
发电、蒸汽发电和废气处理等环节。
首先，燃料供给是火力发电厂生产流程的第一步。
燃料可以是煤、天然气、燃油等，这些燃料通过输送带、管道或者铁路运输到
火力发电厂。
在火力发电厂内，燃料经过一系列的处理和准备，包
括破碎、筛分、干燥等工序，以便于燃烧发电使用。
其次，燃料燃烧发电是火力发电厂生产流程的核心环节。
燃料
在锅炉内燃烧，产生高温高压的燃烧气体，然后这些燃烧气体通过
热交换器加热水，使水转化为蒸汽。
蒸汽的产生驱动汽轮机转动，
汽轮机连接发电机，最终产生电能。
接下来，蒸汽发电是火力发电厂生产流程的第三步。
蒸汽在汽
轮机中释放能量，推动汽轮机旋转，汽轮机的转动带动发电机发电。
发电机将机械能转化为电能，通过变压器升压后送入电网供电使用。
最后，废气处理是火力发电厂生产流程的尾声环节。
在燃料燃
烧发电的过程中，会产生大量的废气，包括二氧化硫、氮氧化物等。
为了保护环境和人体健康，火力发电厂需要对废气进行处理，通常
采用脱硫、脱硝、除尘等技术，将废气中的有害物质净化处理后排放。
总的来说，火力发电厂的生产流程是一个高效、连贯的系统工程。
燃料供给、燃烧发电、蒸汽发电和废气处理是火力发电厂生产
流程中不可或缺的环节，各个环节相互配合，共同完成电能的生产
和排放废气的处理，为社会提供清洁、稳定的电力能源。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《发电厂生产过程》 华北电力大学经管系 主讲：孙伟
三、电能特点及电力生产特点 1、电能的主要特点 电能与其他形式的能源相比具有如下特点： （1）便于生产和输送。 （2）便于转换和控制。 （3）效率高。 （4）无气体和噪声污染。 2、电力生产特点 （1）电能是一种无形、不能储存的特殊商品。电能的生产、流通和 消费是同时进行的，同时完成的。 （2）电能的生产、传输、分配和使用必须严格保持平衡。 （3）电力生产都必须接受电力系统的统一调度，实行统一的质量标 准（频率、电压和供电可靠性）。电能产品必须统一管理，由电网统 一分配和销售。
1891年德国在劳芬电厂安装了世界上第一台三项交流发电机，建 成了第一条三项交流送电线路，并通过三项输电线路送电至法兰克 福。
1893年芝加哥展示了第一台交流电动机。 1894年建成尼亚加拉大瀑布水电站，1896年采用三相交流输电送 至35公里外的布拉罗。结束了1880年以来交、直流电优越性的争论。 也为以后30年间大量开发水电创造了条件。 1903年韦斯汀豪斯公司装设了第一胎5000千瓦汽轮发电机组，标 志着通用汽轮发电机组的开始。但因受当时锅炉蒸汽参数的限制， 容量未能扩大，而主要建立水电站。
《发电厂生产过程》 华北电力大学经管系 主讲：孙伟
1904年意大利在拉得瑞罗地热田首次试验成功552瓦地热发电装置。 1929年美国制成第一台20千瓦汽轮机组。 1954年瑞典首先建立了380v交流输电线路，距离960km，将北极圈 内的哈斯普朗盖特水电站电力输送到瑞典南部。同年，前苏联在在 奥布宁斯克建成第一座核电站。 1964年美国建成了第一条500kv交流输电线路，次年前苏联也完成 了500kv输电系统。 1989年前苏联建成了一条世界上最高电压1150kv，长1900km的交 流输电线路。
《发电厂生产过程》 华北电力大学经管系 主讲：孙伟
二、火电厂的生产特点及流程
1、火电厂的生产特点 （1）布局灵活，装机容量的大小可按需要决定。 （2）建造工期短。 （3）煤耗量大其生产成本比水力发电要高出3—4倍。 （4）动力设备繁多，发电机组控制操作复杂，厂用电量和运行人 员都多于水电厂，运行费用高。 （5）汽轮机开、停机过程时间长，耗资大，不宜作为调峰电源用。 （6）对空气和环境的污染大。
《发电厂生产过程》 华北电力大学经管系 主讲：孙伟
1882年美国发明家爱迪生在美国纽约珍珠街建成了世界上第一座 正规的发电厂，装有6台直流蒸汽发电机，供662瓦，通过220/110伏 地下电缆供电，最大送点距离1英里，供59家用户，1284盏白炽灯。
1885年韦斯汀豪斯公司进行第一个试验交流系统，制成交流发电 机和变压器。
以现成的形式存在于自然界的自然资源，称为“一次能 源”。通过人类的生产活动，依靠一次能源制取的能源，如电 能、煤气、甲醇以及由石油提取出来的各种成品油类等，称为 “二次能源”。
《发电厂生产过程》 华北电力大学经管系 主讲：孙伟
随着本身的自然转化，或是人类的开发利用而逐渐减少。这 些由地球为人类储存的宝贵能量资源，用一点就少一点，不会 再生，称之为“不可再生能源”。而如水力、风力、草木燃料、 地热能和太阳辐射能等，不会因其本身的转化和人类的开发利 用而日益减少，它们依自然规律而循环再生和被重复利用，称 之为“再生性能源”。
《发电厂生产过程》 华北电力大学经管系 主讲：孙伟
4、 按发电装机容量的多少分类 小容量发电厂； 中容量发电厂； 大中容量发电厂； 大容量发电厂； 特大容量发电厂。
5、 按蒸汽压力和温度分类 中低压发电厂； 高压发电厂； 超高压发电厂； 亚临界压力发电厂； 超临界压力发电厂。
6、 按供电范围分类 区域性发电厂； 孤立发电厂； 自备发电厂。
《发电厂生产过程》 华北电力大学经管系 主讲：孙伟
2、国外电力工业发展动态 （1）电力工业的市场化体制改革 （2）更加广泛的使用电力 （3）转向燃气蒸汽联合循环发电 （4）大力发展洁净煤技术 （5）大力发展可再生能源发电 （6）提倡分散的电力工业 （7）积极推广电力需求侧管理
《发电厂生大学经管系 主讲：孙伟
二、电力工业及其发展
1、电力工业发展史概况 1752年7月，美国印刷工人富兰克林（1706-1790）冒着生命危险，在 一个雷雨交加的荒野上，利用风筝将闪电引到地面，点燃了酒精，破除 了人们对“天火”的迷信，打开了近代电学研究的大门。 1800年物理学家伏特发明了第一个化学电池，人们开始获得连续的电 流。 1831年法拉第发现电磁感应原理，并制成最早的发电机——法拉第盘 Fraday’s Disk，奠定了发电机的理论基础。 1875年巴黎北火车站建成世界上第一个火电厂，用直流发电供附近照 明。 1879年旧金山建成世界上第一座商用发电厂，两台发电机供22盏电弧 灯，收费10$/（灯·周）。童年，爱迪生发明了白炽灯。
1907年，中国开工兴建了第一座水电站——石龙坝水电站，1912年 建成，初期装机容量为2*240kw。
1949年新中国成立之初，全国发电总量为4.31*109kwh，列世界第25 位，装机容量列为1.849*106kw, 为21位，全国人均电量不超过8度电。 新中国诞生后，我国电力建设蓬勃发展，特别是改革开放以来，我国 电力工业得到了迅猛发展。
3、我国电力工业发展概况 我国电力的使用开始于1879年5月，外商在上海虹口安装了一台10马
力的直流发电机，其供电的弧光灯在外滩点燃，是中国使用电照明之 始。
1882年，英商创办的上海电光公司则是在中国的第一家公用电业公 司，在上海乍浦路创建了中国第一个发电厂，装机容量12kw。后改为 上海电力公司，由美国人经营。 1888年（清光绪十四年）4月，中国开始自建电厂，以15kw发电机供皇 宫供电。
在“二次能源”中，电能是最具生命力的优质能源。它能很方 便的转变成机械、热、光、声、化学等多形式的能量；电能十分便 于通过变压设备和电力输送线路，实现远距离输送而损失较少。对 电能的生产和使用，能实现有效而精确的控制，在机械加工、化学、 生物、医疗、农业生产和国防等各个领域，电能已是无可替代的能 源形式，并给某些科学研究和生产技术带来根本性的变革。
《发电厂生产过程》 华北电力大学经管系 主讲：孙伟
2、火电厂的主要生产过程
《发电厂生产过程》 华北电力大学经管系 主讲：孙伟
（1）储存在储煤场(或储煤罐)中的原煤由输煤设备从储煤场送到锅炉 的原煤斗中,再由给煤机送到磨煤机中磨成煤粉。 （2）煤粉送至分离器进行分离,合格的煤粉送到煤粉仓储存(仓储式锅 炉)。 （3）煤粉仓的煤粉由给粉机送到锅炉本体的喷燃器,由喷燃器喷到炉膛 内燃烧(直吹式锅炉将煤粉分离后直接送入炉膛)。 （4）燃烧的煤粉放出大量的热能将炉膛四周水冷壁管内的水加热成汽 水混合物。 （5）混合物被锅炉汽包内的汽水分离器进行分离：分离出的水经下降 管送到水冷壁管继续加热；分离出的蒸汽送到过热器,加热成符合规定 温度和压力的过热蒸汽,经管道送到汽轮机作功。
《发电厂生产过程》 华北电力大学经管系 主讲：孙伟
1970年中国在广东丰顺开始用地下热水发电。1975年西藏羊八井 地热电站始建，1977年第一台1000kw机组运行，1986年总装机容量 13000kw，为迄今为止中国最大的地热电站。
到1980年全国装机容量列居世界第8位，发电量列居世界第6位。 1985年我国国民经济发展第六个五年计划完成时，全国发电量和 装机容量升至世界第5位。全国形成了六大跨省区的电力系统。 1989年中国第一条500kv直流电线路（葛洲坝——上海）建成投入 运行，实现华中电网与华东电网互联，形成中国第一个跨大区的联 合电力系统。 1993年中国第一座核电站——秦山核电站（300Mw）建成投产； 1994年大亚湾核电站建成投产（2*984Mw）；同年，三峡工程开工， 1997年截流，2003年7月第一台机组开始发电，当年投产6台； 1998年6月二滩水电站（6*55kw）正式发电，此外，风能、地热能、 太阳能、潮汐能等新能源都有发展，形成多种能源互补发展的居民。
《发电厂生产过程》 华北电力大学经管系 主讲：孙伟
①燃料系统
《发电厂生产过程》 华北电力大学经管系 主讲：孙伟
③汽水系统
《发电厂生产过程》 华北电力大学经管系 主讲：孙伟
④电气系统
《发电厂生产过程》 华北电力大学经管系 主讲：孙伟
3、火力发电厂主要设备概述
一次风机、送风机 、引风机 、磨煤机 空预器 、燃烧器、锅炉本体、 汽轮机本体 、给水泵 、除氧器 凝汽器 、凝结泵、电机 、主变压器
《发电厂生产过程》 华北电力大学经管系 主讲：孙伟
§1.2 电能生产过程
一、火电厂的分类 1、 按燃料分类
燃煤发电厂； 燃油发电厂； 燃气发电厂； 余热发电厂； 利用垃圾及工业废料作为燃料的发电厂。 2、 按原动机分类 凝汽式汽轮机发电厂 燃汽轮机发电厂 内燃机发电厂 蒸汽——燃汽轮机发电厂 3、 按供出能源分类 凝汽式发电厂 热电厂
《发电厂生产过程》 华北电力大学经管系 主讲：孙伟
火力发电厂全景图
火力发电厂概述
《发电厂生产过程》 华北电力大学经管系 主讲：孙伟
第一章 概 论
火力发电厂简单生产过程 火力发电厂生产过程
《发电厂生产过程》 华北电力大学经管系 主讲：孙伟
§1.1 电力工业概述
一、能源知识概述
能源，是指产生机械能、热能、光能、电磁能、化学能等 各种能源的自然资源，是人类赖以生存和发展工业、农业、国 防、科学技术，改善人类生活所必须的燃料和动力来源。
《发电厂生产过程》 华北电力大学经管系 主讲：孙伟
组成： ①燃料系统：完成燃料输送、储存、制备的系统。燃煤电厂具有卸 煤设施、煤场、上煤设施、煤仓、给煤机、磨煤机等设备；燃油电 厂备有油罐、加热器、油泵、输油管道等设备。 ②燃烧系统:完成燃料燃烧过程,使燃料化学能转化为蒸汽热能的系 统。主要有燃烧器、炉膛、送风机、引风机、除尘器、除灰设备等。 ③汽水系统：完成蒸汽热能转化为机械能的系统。主要有锅炉的汽 水部分、汽轮机及其辅助设备，如凝汽器、除氧器、回水加热器、 给水泵、循环水泵、冷却设备等。 ④电气系统：完成机械能转化为电能的系统。主要有发电机、主变 压器、断路器、隔离开关、母线等。 ⑤控制系统：完成生产过程中的参数测量及自动化监控操作的系统。
