火力发电厂生产工艺流程介绍
火力发电厂工艺流程
火力发电厂工艺流程
火力发电厂的工艺流程一般包括以下步骤：
1. 燃料供应：火力发电厂通常使用煤炭、天然气或油类等燃料进行发电。
首先需要将燃料供应到发电厂，通常通过输送带、输气管道或石油管道等方式进行输送。
2. 燃料燃烧：燃料在燃烧炉中燃烧，产生高温和高压的燃烧产物，通常包括燃烧室、锅炉和燃烧器等设备。
燃烧产生的热能会被吸收并转化为蒸汽。
3. 蒸汽发生：在锅炉中，燃烧所产生的热能会被传输到水中，使水蒸发成为高温高压的蒸汽。
蒸汽通常通过管道进入蒸汽轮机。
4. 蒸汽轮机发电：蒸汽进入蒸汽轮机，使得轮子上的叶片旋转。
蒸汽轮机连接到发电机，通过旋转的运动产生电能。
5. 冷却系统：蒸汽在蒸汽轮机发电后变为低温低压的水蒸气，需要通过冷却系统冷却后进入锅炉再次循环使用。
一般通过冷却塔或冷却水循环系统实现。
6. 废气处理：燃烧炉产生的废气中含有大量污染物，需要通过废气处理系统进行净化，达到排放标准。
7. 发电厂设备运行与维护：发电厂需要对各种设备进行监控、维修和维护工作，确保设备的稳定运行和安全性。
这只是火力发电厂的基本工艺流程，不同的发电厂可能会有一些细微的差别。
另外，一些现代化的火力发电厂还可采用超临界或超超临界锅炉技术，以提高燃烧效率和减少燃料消耗。

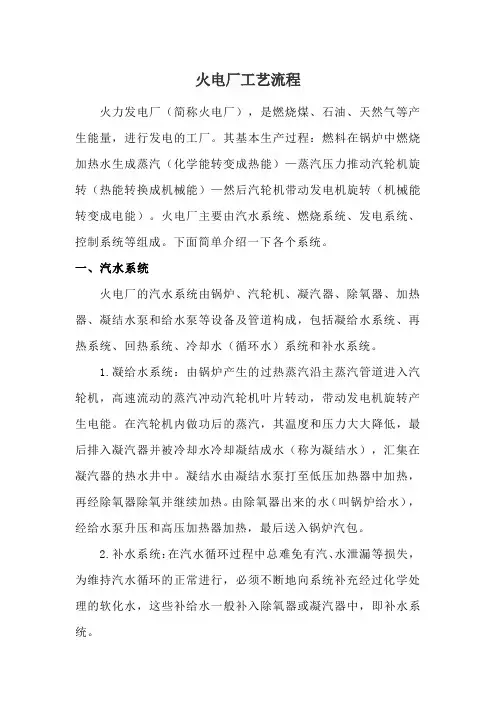

火电厂简易工艺流程;
火电厂工艺流程火力发电厂（简称火电厂），是燃烧煤、石油、天然气等产生能量，进行发电的工厂。
其基本生产过程：燃料在锅炉中燃烧加热水生成蒸汽（化学能转变成热能）—蒸汽压力推动汽轮机旋转（热能转换成机械能）—然后汽轮机带动发电机旋转（机械能转变成电能）。
火电厂主要由汽水系统、燃烧系统、发电系统、控制系统等组成。
下面简单介绍一下各个系统。
一、汽水系统火电厂的汽水系统由锅炉、汽轮机、凝汽器、除氧器、加热器、凝结水泵和给水泵等设备及管道构成，包括凝给水系统、再热系统、回热系统、冷却水（循环水）系统和补水系统。
1.凝给水系统：由锅炉产生的过热蒸汽沿主蒸汽管道进入汽轮机，高速流动的蒸汽冲动汽轮机叶片转动，带动发电机旋转产生电能。
在汽轮机内做功后的蒸汽，其温度和压力大大降低，最后排入凝汽器并被冷却水冷却凝结成水（称为凝结水），汇集在凝汽器的热水井中。
凝结水由凝结水泵打至低压加热器中加热，再经除氧器除氧并继续加热。
由除氧器出来的水（叫锅炉给水），经给水泵升压和高压加热器加热，最后送入锅炉汽包。
2.补水系统：在汽水循环过程中总难免有汽、水泄漏等损失，为维持汽水循环的正常进行，必须不断地向系统补充经过化学处理的软化水，这些补给水一般补入除氧器或凝汽器中，即补水系统。
3.冷却水（循环水）系统：为了将汽轮机中做功后排入凝汽器中的乏汽冷凝成水，需由循环水泵从凉水塔抽取大量的冷却水送入凝汽器，冷却水吸收乏汽的热量后再回到凉水塔冷却，冷却水是循环使用的。
这就是冷却水或循环水系统。
二、燃烧系统燃烧系统是由输煤、磨煤、粗细分离、排粉、给粉、锅炉、除尘、脱硫等组成。
1.运煤：电厂的用煤量很大，主要靠铁路运输，约占铁路全部运输量的40％。
为保证电厂安全生产，一般要求电厂贮备十天以上的用煤量。
2.磨煤：由皮带输送机从煤场，通过电磁铁、碎煤机初步筛选，然后送到煤仓间的煤斗内，再经过给煤机进入磨煤机进行磨粉，磨好的煤粉通过空气预热器来的热风，将煤粉打进分离器，分离器将合格的煤粉（不合格的煤粉送回磨煤机），经过排粉机送至煤粉仓。
火力发电厂的工作流程
火力发电厂的工作流程火力发电厂是一种利用燃烧燃料产生高温高压蒸汽驱动汽轮机发电的设施。
它是目前世界上最主要的电力供应方式之一。
下面将详细介绍火力发电厂的工作流程。
一、燃料供给火力发电厂的第一步是将燃料供给到燃烧室。
常用的燃料包括煤炭、石油、天然气等。
燃料一般经过破碎、筛分和干燥等处理后，通过输送系统送入锅炉的燃烧室。
二、燃烧过程燃料在燃烧室内与空气进行充分混合燃烧，产生高温高压的燃烧气体。
燃烧室内的燃烧过程需要保持适当的氧气含量和燃料供给量，以确保燃料能够完全燃烧，并且不产生大量的烟尘和有害气体。
三、锅炉和热交换燃烧产生的高温燃烧气体通过锅炉，使锅炉内的水转化为高温高压蒸汽。
锅炉内的水通过循环系统不断循环，从而保持锅炉内的水位和温度稳定。
四、汽轮机发电高温高压蒸汽通过输送系统进入汽轮机，驱动汽轮机转动。
汽轮机是火力发电厂的核心设备，其运转方式分为凝汽式和过热式两种。
汽轮机的转动驱动发电机发电，将机械能转化为电能。
五、发电系统发电机产生的交流电经过变压器升压后，通过输电线路输送到变电站，再经过变电站的升压、配电等处理，最终供应给用户使用。
六、余热回收火力发电厂在发电过程中会产生大量的余热。
为了提高能源利用效率，火力发电厂通常会安装余热回收装置，将发电过程中的余热用于供热、供蒸汽或其他用途。
七、废气处理火力发电厂的燃烧过程会产生大量的废气，其中包括二氧化硫、氮氧化物等有害气体。
为了保护环境和人类健康，火力发电厂需要进行废气处理，采取脱硫、脱硝等技术手段减少有害气体的排放。
八、水处理火力发电厂在发电过程中需要大量的水，包括锅炉补水、冷却塔补水等。
为了保证水质符合要求，火力发电厂需要进行水处理，包括除盐、软化等工艺。
九、运行维护火力发电厂需要进行日常的运行维护工作，包括设备巡检、设备维修、设备更换等。
这些工作的目的是确保发电设备的正常运行，提高发电效率和可靠性。
总结起来，火力发电厂的工作流程包括燃料供给、燃烧过程、锅炉和热交换、汽轮机发电、发电系统、余热回收、废气处理、水处理以及运行维护等环节。
火电厂工艺流程简介
火电厂工艺流程火力发电厂。
以煤、石油或天然气作为燃料的发电厂统称为火电厂1、火电厂的分类（1）按燃料分类：①燃煤发电厂，即以煤作为燃料的发电厂；邹县、石横青岛等电厂②燃油发电厂，即以石油（实际是提取汽油、煤油、柴油后的渣油）为燃料的发电厂；辛电电厂③燃气发电厂，即以天然气、煤气等可燃气体为燃料的发电厂；④余热发电厂，即用工业企业的各种余热进行发电的发电厂。
此外还有利用垃圾及工业废料作燃料的发电厂。
（2）按原动机分类：凝汽式汽轮机发电厂、燃汽轮机发电厂、内燃机发电厂和蒸汽-燃汽轮机发电厂等。
（3）按供出能源分类：①凝汽式发电厂，即只向外供应电能的电厂；②热电厂，即同时向外供应电能和热能的电厂。
（ 4）按发电厂总装机容量的多少分类：①容量发电厂，其装机总容量在100MW以下的发电厂；②中容量发电厂，其装机总容量在100～250MW范围内的发电厂；③大中容量发电厂，其装机总容量在250～600MW范围内的发电厂；④大容量发电厂，其装机总容量在600～1000MW范围内的发电厂；⑤特大容量发电厂，其装机容量在1000MW及以上的发电厂。
（5）按蒸汽压力和温度分类：①中低压发电厂，其蒸汽压力在3.92MPa（40kgf／cm2）、温度为450℃的发电厂，单机功率小于25MW；地方热电厂。
②高压发电厂，其蒸汽压力一般为9.9MPa（101kgf／cm2）、温度为540℃的发电厂，单机功率小于100MW；③超高压发电厂，其蒸汽压力一般为13.83MPa（141kgf／cm2）、温度为540／540℃的发电厂，单机功率小于200MW；④亚临界压力发电厂，其蒸汽压力一般为16.77MPa（171 kgf／cm2）、温度为540／540℃的发电厂，单机功率为30OMW直至1O00MW不等；⑤超临界压力发电厂，其蒸汽压力大于22.llMPa（225.6kgf／cm2）、温度为550／550℃的发电厂，机组功率为600MW及以上，德国的施瓦茨电厂;⑥超超临界压力发电厂, 其蒸汽压力不低于31 MPa、温度为593℃.水的临界压力：22.12兆帕；临界温度：374.15℃（6）按供电范围分类：①区域性发电厂，在电网内运行，承担一定区域性供电的大中型发电厂；②孤立发电厂，是不并入电网内，单独运行的发电厂；③自备发电厂，由大型企业自己建造，主要供本单位用电的发电厂（一般也与电网相连）。

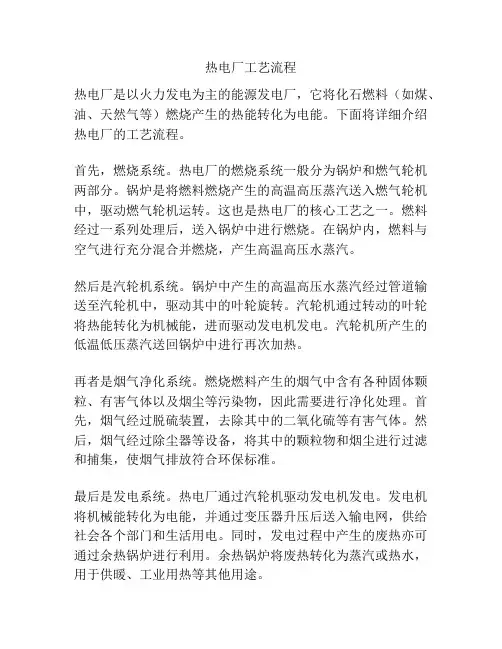

热电厂工艺流程
热电厂工艺流程热电厂是以火力发电为主的能源发电厂，它将化石燃料（如煤、油、天然气等）燃烧产生的热能转化为电能。
下面将详细介绍热电厂的工艺流程。
首先，燃烧系统。
热电厂的燃烧系统一般分为锅炉和燃气轮机两部分。
锅炉是将燃料燃烧产生的高温高压蒸汽送入燃气轮机中，驱动燃气轮机运转。
这也是热电厂的核心工艺之一。
燃料经过一系列处理后，送入锅炉中进行燃烧。
在锅炉内，燃料与空气进行充分混合并燃烧，产生高温高压水蒸汽。
然后是汽轮机系统。
锅炉中产生的高温高压水蒸汽经过管道输送至汽轮机中，驱动其中的叶轮旋转。
汽轮机通过转动的叶轮将热能转化为机械能，进而驱动发电机发电。
汽轮机所产生的低温低压蒸汽送回锅炉中进行再次加热。
再者是烟气净化系统。
燃烧燃料产生的烟气中含有各种固体颗粒、有害气体以及烟尘等污染物，因此需要进行净化处理。
首先，烟气经过脱硫装置，去除其中的二氧化硫等有害气体。
然后，烟气经过除尘器等设备，将其中的颗粒物和烟尘进行过滤和捕集，使烟气排放符合环保标准。
最后是发电系统。
热电厂通过汽轮机驱动发电机发电。
发电机将机械能转化为电能，并通过变压器升压后送入输电网，供给社会各个部门和生活用电。
同时，发电过程中产生的废热亦可通过余热锅炉进行利用。
余热锅炉将废热转化为蒸汽或热水，用于供暖、工业用热等其他用途。
总结起来，热电厂的工艺流程主要包括燃烧系统、汽轮机系统、烟气净化系统和发电系统。
其中，燃烧系统负责将燃料燃烧产生的热能转化为高温高压蒸汽；汽轮机系统将蒸汽转化为机械能，驱动发电机发电；烟气净化系统用于去除燃烧产生的污染物；发电系统将机械能转化为电能，并向输电网供电。
通过以上工艺流程，热电厂能够高效且可持续地将化石燃料的热能转化为电能，供给社会各个领域的用电需求。
火力发电厂的生产工艺流程及产污环节分析
⽕⼒发电⼚的⽣产⼯艺流程及产污环节分析⽕⼒发电⼚的⽣产⼯艺流程及产污环节分析以煤、⽯油或天然⽓作为燃料的发电⼚统称为⽕电⼚。
⼀、⽕电⼚的⽣产流程及特点⽕电⼚的种类虽很多，但从能量转换的观点分析，其⽣产过程却是基本相同的，概括地说是把燃料（煤）中含有的化学能转变为电能的过程。
整个⽣产过程可分为三个阶段：①燃料的化学能在锅炉中转变为热能，加热锅炉中的⽔使之变为蒸汽，称为燃烧系统；②锅炉产⽣的蒸汽进⼊汽轮机，推动汽轮机旋转，将热能转变为机械能，称为汽⽔系统；③由汽轮机旋转的机械能带动发电机发电，把机械能变为电能，称为电⽓系统。
其基本⽣产流程为：与⽔电⼚和其他类型的电⼚相⽐，⽕电⼚有如下特点：（1）⽕电⼚布局灵活，装机容量的⼤⼩可按需要决定。
（2）⽕电⼚建造⼯期短，⼀般为⽔电⼚的⼀半甚⾄更短。
⼀次性建造投资少，仅为⽔电⼚的⼀半左右。
（3）⽕电⼚耗煤量⼤，⽬前发电⽤煤约占全国煤碳总产量的25％左右，加上运煤费⽤和⼤量⽤⽔，其⽣产成本⽐⽔⼒发电要⾼3～4倍。
（4）⽕电⼚动⼒设备繁多，发电机组控制操作复杂，⼚⽤电量和运燃料燃烧的热能锅炉⾼温⾼压⽔蒸汽汽轮机机械能发电机电能变压器电⼒系统的⾏⼈员都多于⽔电⼚，运⾏费⽤⾼。
（5）汽轮机开、停机过程时间长，耗资⼤，不宜作为调峰电源⽤。
（6）⽕电⼚对空⽓和环境的污染⼤。
⼆、⽕⼒发电⼚的主要⽣产系统包括汽⽔系统、燃烧系统和电⽓系统，现分述如下：2.1汽⽔系统⽕⼒发电⼚的汽⽔系统由锅炉、汽轮机、凝汽器和给⽔泵等组成，它包括汽⽔循环、化学⽔处理和冷却⽔系汽⽔系统流程如图1-1。
⽔在锅炉中被加热成蒸汽，经过热器进⼀步加热后变成过热蒸汽，再通过主蒸汽管道进⼊汽轮机。
由于蒸汽不断膨胀，⾼速流动的蒸汽冲动汽轮机的叶⽚转动从⽽带动发电机发电。
为了进⼀步提⾼其热效率，⼀般都从汽轮机的某些中间级后抽出做过功的部分蒸汽，⽤以加热给⽔。
在现代⼤型机组中都采⽤这种给⽔回热循环。
此外在超⾼压机组中还采⽤再热循环，即把做过⼀段功的蒸汽从汽轮机的某⼀中间级全部抽出，送到锅炉的再热器中加热后再引⼊汽轮机的以后⼏级中继续膨胀做功。
火电厂工艺流程范文
火电厂工艺流程范文
一、火电厂的工艺流程
火电厂的工艺流程可以分成三个主要的环节：水的处理、燃烧和动力生产。
1、水处理：首先，火电厂要求给定的水质标准，通过去除有害物质和其他污染物，经过调节、分离、净化和稳定水，使其达到技术要求。
2、燃烧：利用燃料的燃烧，将其转化为热能，并且在发生反应过程中进行脱硫、脱硝、除尘等污染物控制工艺，以达到环境保护的要求。
3、动力生产：在发电机轴上安装汽轮机，利用水的热能转化为机械能，进而经过变压变流器调节频率、相位、强度等，使电能最终输出，进行变电站，统一成系统电能供用户使用。
二、火电厂工艺流程控制
火电厂的工艺流程是由机械、电气、计算机等一系列自动化控制系统设计完成的，其主要控制系统构成如下：
1、自动化控制系统：包括汽轮机智能控制系统、炉控系统、蒸汽管道控制系统、系统构造控制系统等。
2、热力系统：包括发热系统、冷却系统、给水系统、排水系统等，用于根据台区要求调节机械能的输出。
3、电气部分：包括发电机、限流器、传动系统、分布式控制系统、电力度系统等，用于根据发电机的性能。
火力发电厂的生产流程
火力发电厂的生产流程火力发电厂是利用化石燃料燃烧产生高温高压蒸汽驱动汽轮机发电的电力生产设施。
以下是火力发电厂的生产流程的详细步骤和流程。
1. 燃料供应和存储火力发电厂的燃料主要是煤炭、石油和天然气。
燃料供应商将燃料送至火力发电厂，并通过输送系统将燃料储存在燃料库。
2. 燃料预处理燃料预处理包括除尘、脱硫、脱氮等工艺。
燃料经过除尘设备去除颗粒物，然后经过脱硫设备去除硫化物，最后经过脱氮设备去除氮化物。
这些工艺能够减少燃料燃烧过程中产生的污染物。
3. 燃烧系统燃料经过预处理后，进入燃烧系统进行燃烧。
燃烧系统由燃烧炉、锅炉和燃烧控制系统组成。
燃烧炉是燃烧过程的核心，燃料在高温下燃烧，产生高温高压蒸汽。
4. 蒸汽发电燃烧产生的高温高压蒸汽驱动汽轮机旋转，汽轮机通过转动的轴带动发电机产生电力。
蒸汽在汽轮机中逐渐降温降压，然后进入凝汽器冷却成水。
5. 冷却系统凝汽器将蒸汽冷却成水，然后水通过泵送回锅炉重新加热成蒸汽，循环使用。
冷却系统还包括冷却塔，用于将冷却后的水进一步降温。
6. 发电系统发电系统包括发电机、变压器和输电系统。
发电机将汽轮机产生的机械能转换为电能，变压器将发电机产生的低电压电能升高为输电系统所需的高电压电能。
7. 废气处理燃烧过程中产生的废气中含有大量的污染物，需要进行处理。
废气处理系统包括烟囱、除尘器、脱硫装置和脱硝装置。
烟囱将废气排放至大气中，除尘器去除废气中的颗粒物，脱硫和脱硝装置去除废气中的硫化物和氮化物。
8. 废水处理火力发电厂产生大量的废水，包括锅炉废水、冷却水和雨水等。
废水处理系统通过沉淀、过滤、调节PH值等工艺将废水处理成达到排放标准的水质，然后排放至水体或进行再利用。
9. 噪声和振动控制火力发电厂会产生噪声和振动，需要采取措施进行控制。
控制措施包括隔声、降噪和减振等技术手段，以减少对周围环境和人群的影响。
10. 安全与环保监测火力发电厂需要进行安全与环保监测，包括燃料和废气中的污染物浓度、废水中的水质、噪声和振动水平等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
火力发电厂生产工艺流程介绍
1、前言
火力发电厂是利用化石燃料燃烧释放的热能发电的动力设施，包括燃料燃烧释热和热能电能转换以及电能输出的所有设备、装置、仪表器件，以及为此目的设置在特定场所的建筑物、构筑物和所有有关生产和生活的附属设施。
主要有蒸汽动力发电厂、燃气轮机发电厂、内燃机发电厂几种类型.
2、火力发电厂生产流程如下图所示。
3、汽轮机本体
汽轮机本体（steam turbine proper）是完成蒸汽热能转换为机械能的汽轮机组的基本部分，即汽轮机本身。
它与回热加热系统、调节保安系统、油系统、凝汽系统以及其他辅助设备共同组成汽轮机组。
汽轮机本体由固定部分（静子）和转动部分（转子）组成。
固定部分包括汽缸、隔板、喷嘴、汽封、紧固件和轴承等。
转动部分包括主轴、叶轮或轮鼓、叶片和联轴器等。
固定部分的喷嘴、隔板与转动部分的叶轮、叶片组成蒸汽热能转换为机械能的通流部分。
汽缸是约束高压蒸汽不得外泄的外壳。
汽轮机本体还设有汽封系统。
如下图所示。
4、锅炉本体
锅炉设备是火力发电厂中的主要热力设备之一。
它的任务是使燃料通过燃烧将化学能转变为热能，并且以此热能加热水，使其成为一定数量和质量（压力和温度）的蒸汽。
由炉膛、烟道、汽水系统（其中包括受热面、汽包、联箱和连接管道）以及炉墙和构架等部分组成的整体，称为“锅炉本体”。
如下图所示。
5、热力系统及辅助设备
汽轮机部分的辅助设备有凝汽器、水泵、回热加热器、除氧器等。
把锅炉、汽轮机及其辅助设备按汽水循环过程用管道和附件连接起来所构成的系统，叫做发电厂的热力系统。
发电厂的热力系统按照不同的使用目的分为“原则性热力系统”、“全面性热力系统”、“汽轮机组热力系统”等。
如下图所示。
6、发电机本体
在发电厂中，同步发电机是将机械能转变成电能的唯一电气设备。
因而将一次能源（水力、煤、油、风力、原子能等）转换为二次能源的发电机，现在几乎都是采用三相交流同步发电机。
在发电厂中的交流同步发电机，电枢是静止的，磁极由原动机拖动旋转。
其励磁方式为发电机的励磁线圈FLQ（即转子绕组）由同轴的并激直流励磁机经电刷及滑环来供电。
同步发电机由定子（固定部分）和转子（转动部分）两部分组成。
定子由定子铁心、定子线圈、机座、端盖、风道等组成。
定子铁心和线圈是磁和电通过的部分，其他部分起着固定、支持和冷却的作用。
转子由转子本体、护环、心环、转子线圈、滑环、同轴激磁机电枢组成。
如下图所示。
