高分子物理课后习题答案金日光_华幼卿_第三版_

高分子物理答案详解（第三版）

第1章高分子的链结构

1.写出聚氯丁二烯的各种可能构型。

等。

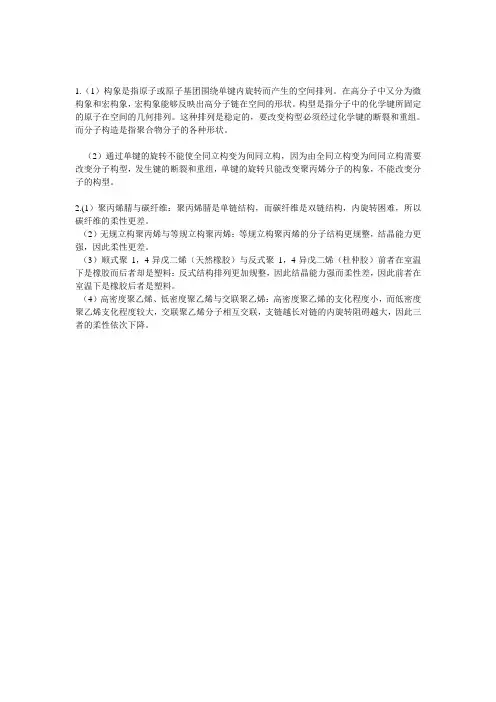

2．构象与构型有何区别？聚丙烯分子链中碳—碳单键是可以旋转的，通过单键的内旋转是否可以使全同立构聚丙烯变为间同立构聚丙烯？为什么？

答：（1）区别：构象是由于单键的内旋转而产生的分子中原子在空间位置上的变化，而构型则是分子中由化学键所固定的原子在空间的排列；构象的改变不需打破化学键，而构型的改变必须断裂化学键。

（2）不能，碳-碳单键的旋转只能改变构象，却没有断裂化学键，所以不能改变构型，而全同立构聚丙烯与间同立构聚丙烯是不同的构型。

3．为什么等规立构聚丙乙烯分子链在晶体中呈31螺旋构象，而间规立构聚氯乙烯分子链在晶体中呈平面锯齿构象？

答（1）由于等归立构聚苯乙烯的两个苯环距离比其范德华半径总和小，产生排斥作用，使平面锯齿形（…ttt…）构象极不稳定，必须通过C-C键的旋转，形成31螺旋构象，才能满足晶体分子链构象能最低原则。

（2）由于间规聚氯乙烯的氯取代基分得较开，相互间距离比范德华半径大，所以平面锯齿形构象是能量最低的构象。

4．哪些参数可以表征高分子链的柔顺性？如何表征？

答：（1）空间位阻参数（或称刚性因子），值愈大，柔顺性愈差；

（2）特征比Cn，Cn值越小，链的柔顺性越好；

（3）连段长度b，b值愈小，链愈柔顺。

5．聚乙烯分子链上没有侧基，内旋转位能不大，柔顺性好。该聚合物为什么室温下为塑料而不是橡胶？

答：这是由于聚乙烯分子对称性好，容易结晶，从而失去弹性，因而在室温下为塑料而不是橡胶

6．从结构出发，简述下列各组聚合物的性能差异：

(1)聚丙烯腈与碳纤维；

线性高分子梯形高分子

非晶高分子结晶性高分子

(3)顺式聚1,4-异戊二烯(天然橡胶)与反式聚1,4-异戊二烯;

柔性

(4)高密度聚乙烯、低密度聚乙烯与交联聚乙烯。

高密度聚乙烯为平面锯齿状链，为线型分子，模量高，渗透性小，结晶度高，具有好的拉伸强度、劲度、耐久性、韧性；低密度聚乙烯支化度高于高密度聚乙烯（每1000个主链C原子中约含15～35个短支链），结晶度较低，具有一定的韧性，放水和隔热性能较好；交联聚乙烯形成了立体网状的结构，因此在韧性、强度、耐热性等方面都较高密度聚乙烯和低密度聚乙烯要好。

7.比较下列四组高分子链的柔顺性并简要加以解释。

解

8. 某单烯类聚合物的聚合度为104，试估算分子链完全伸展时的长度是其均方根末端距的多少倍？(假定该分子链为自内旋转链)。

单烯类 完全伸展链 222221cos 2max 3h n l

n l θ-=≈∂ 自由旋转链 22221cos 21cos h f r n l nl θθ

-==+g 1/2221/224222max 221032333

n l h n Xn h f r nl ⎛⎫⎛⎫ ⎪⨯==== ⎪ ⎪⎝⎭⎝⎭g 9. 无规聚丙烯在环己烷或甲苯中、30℃时测得的空间位阻参数(即刚性因子)σ＝1.76，试计算其等效自由连接链的链段长度b(已知碳－碳键长为0.154nm ，键角为109.5。)。 解：221/20[/] 1.76h h f r σ==g 220 1.76h =

22

21cos 3.0976 6.19521cos h f r nl nl θθ-=⨯=+g 222221cos 2max 23

h n l n l θ-== 又 max h Zb = 220h Zb = 22022/max 6.1952/

6.1952) 1.16833b h h nl nl l nm ====g 10. 某聚苯乙烯试样的分子量为416000，试计算其无扰链的均方末端距(已知特征c n ＝12)。

解：220/12Cn h nl == 4160004000104

Xn == 28000n Xn == 222012128000(0.154)h nl nm ==⨯⨯

第二章聚合物的凝聚态结构

1. 名词解释

凝聚态：物质的物理状态，是根据物质的分子运动在宏观力学性能上的表现来区分的，通常包括固体、液体和气体。高分子的凝聚态是指高分子链之间的几何排列和堆砌状态，包括固体和液体。

内聚能密度：单位体积的内聚能，CED = ∆E/V m 。内聚能是克服分子间作用力，把1mol 液体或固体分子移至分子引力范围之外所需的能量。 CED 定义为单位体积凝聚体汽化时所需要的能量，单位：

晶系：根据晶体的特征对称元素所进行的分类。

结晶度：试样中结晶部分所占的质量分数(质量结晶度x c m )或者体积分数(体积结晶度x c v )。

取向：聚合物取向是指在某种外力作用下，分子链或其他结构单元沿着外力作用方向择优排列。

高分子合金的相容性：高分子共混物中分子间分子水平的互容程度。

2. 什么叫内聚能密度？它与分子间作用力的关系如何？如何测定聚合物的内聚能密度?

答：内聚能密度是指单位体积的内聚能 ；CED = ∆E/V m 。内聚能是克服分子间作用力，把1mol 液体或固体分子移至分子引力范围之外所需的能量，

CED<290J/cm 3的高聚物，都是非极性高聚物，由于它们的分子链上都不含极性基因，分子间作用力主要是色散力，分子间相互作用力较弱，加上分子链的柔性较好，使这些高聚物材料易于变形，富有弹性，可作橡胶，但聚乙烯是个例外，由于它的结构对称规整易于结晶而失去弹性，只能作塑料使用。

CED>420 J/cm 3的高聚物，由于分子链上有强极性基因，或者分子间能形成氢键，分子间作用力大，因而有较好的机械强度和耐热性，再加上分子结构比较规整，易于结晶，取向，使强度更高，可成为优良的纤维材料或工程塑料。

CED ∈290~420 J/cm 3的高聚物，分子间作用力居中，适合于作塑料使用。

内聚能密度的测试方法主要有：最大溶胀比法、最大特性粘数法。

3. 聚合物在不同条件下结晶时，可能得到哪几种主要的结晶形态？各种结晶形态的特征是什么？

单晶：形成条件：0.01%~0.1%PE 溶液中极缓慢冷却结晶或较高压力下100MP ）熔体结晶而成。

结构特点：棱片状，其链长数百纳米，厚度为10nm ，晶片厚度与分子量无关，分子链总是垂直于截面。

树枝晶：形成条件：浓度较高、或温度较低、或聚合物分子量太大时，高分子不再形成单晶片，而是倾向于生成树枝晶；

结构特点：单晶的聚集体，多晶结构。

球晶：形成条件： ＞1%的浓溶液 熔体冷却结晶

结构特点：球晶分子链总是垂直于径向，单晶片的变形聚集体；有黑十字消光现象， 双折射现象

伸展链晶： 形成条件：高温高压 熔体附近缓慢结晶 高拉伸取向
