液压油缸维修装配步骤
液压油缸维修装配步骤液压油缸是一种广泛应用于机械设备中的重要部件，用于产生机械动力。
在使用过程中，由于长时间的工作和外力的影响，液压油缸可能会出现故障或损坏，需要进行维修和更换。
下面将介绍液压油缸维修装配的步骤。
1.评估和排除问题：在进行液压油缸的维修之前，需要首先评估问题的严重程度，并确定维修的必要性。
可以通过观察油缸的外观和听取工作人员的反馈来初步判断问题的原因。
然后，可以通过一些基本的检查和排除步骤，例如检查油缸是否有漏油、清洁活塞杆表面是否有损坏等，来进一步确认问题。
2.拆卸液压油缸：如果确认液压油缸需要维修，就需要进行拆卸。
先将油缸固定在工作台上，使用适当的工具拆下油缸两端的接头。
然后将油缸从机械设备上取下，并放置在干净的工作台上。
3.清洁和检查：将拆下的液压油缸进行彻底清洁，去除表面的污垢和油渍。
使用脱脂剂或清洁剂进行清洗，注意避免刮擦油缸的表面。
清洁完成后，对油缸进行全面检查，检查是否有磨损、漏油或其他问题。
如果发现严重的损坏，可能需要更换部件。
4.更换密封件：密封件是液压油缸中常见的磨损和漏油原因之一、如果发现密封件有破损、老化或漏油的情况，需要及时更换。
首先将原有的密封件取出，并清洁密封槽。
然后使用适当的工具和技术，安装新的密封件。
注意要按照规定的顺序安装密封件，确保其正确的位置和方向。
5.组装和调试：在更换密封件后，将其他部件组装回液压油缸中。
首先将活塞杆插入油缸的孔中，并确保其正确对中。
然后根据规定的顺序，安装其他部件，例如油缸套筒、活塞密封圈等。
安装完成后，使用相应的工具和设备进行液压油缸的调试和测试，确保其工作正常。
6.安装液压油缸：在液压油缸维修装配完成后，将其安装回原机械设备中。
确保液压油缸的固定和连接处紧固可靠，以防止松动和漏油。
还需注意油缸的正确对中，确保其工作过程中运行平稳。
7.测试和保养：在液压油缸安装完成后，进行必要的测试和调试，确保油缸正常工作。
可以进行负载测试和运行测试，检查油缸的工作性能和稳定性。
油缸装配工艺规范
xxxxx有限公司工艺规范编号：xxxxxx名称：液压油缸装配工艺规范（通用）受控状态：有效性：持有部门：日期：一、准备1、配套：按装配图上的“零件明细表”领取合格的零件成品、密封件标件等。
未经检查合格的零配件不得进入装配。
2、清理：检查并最终清除所有机加工零件、标准件上的飞边、毛刺、锈迹。
清除时，零件不能有损伤，同时复查各零件外观是否合格；3、清洁：A：用压缩空气吹净工作台及待装配零件各部位的异物，并用毛巾擦拭干净。
要注意清除缸筒、沟槽、以及油口的铁屑、焊渣等细小异物；B：清洗后要用压缩空气将零件吹干；D：所有待装配的零件清理、清洁后都要放置在装配点的干净工位器具上；E：清理、清洗所有装配工具、工装。
4、零件检验装配钳工做好自检工作，再向检验员提请检查。
装配检验员必须按上述要求进行巡检和完工检查。
二、组装1、组装活塞杆：A：活塞杆小端为卡键式：将活塞杆小端装上O型圈，然后装配活塞组件，再按图纸要求装轴用卡键、卡键帽、轴用挡圈及其它零件。
整体焊接式活塞杆，须先装导向套组件，再装活塞组件。
B：活塞杆小端为螺纹式：将活塞组件旋入活塞杆上拧紧到位，注意不能损伤O 形圈，然后装锁紧螺母压紧（装配前清除紧定螺钉孔的油脂），装钢球、紧定螺钉（装配前涂紧固胶）。
整体焊接式活塞杆，须先装导向套组件，再装活塞组件。
C：活塞杆杆端为叉头时，最后装叉头。
2、缸体组装：A：缸体为卡键式：将已组装好的活塞杆装入缸体，再按图纸要求装导向套、孔用卡键、挡环、轴用挡圈及其它零件（注意装配导向套时若O型圈过油口，必须用堵塞堵住油口以免损坏密封件）。
B：缸体为法兰式：将已组装好的活塞杆装入缸体，再按图纸要求装导向套、弹垫、螺钉（螺栓），按装配图拧紧力矩要求拧紧螺钉（螺栓）。
螺钉、螺栓须按下表的拧紧力矩紧固。
特殊油缸按图纸的技术要求执行。
C：缸体为螺纹式：将已组装好的活塞杆装入缸体，再按图纸要求装螺纹式导向套，拧紧。
配钻紧定螺钉孔，清除铁屑，抹紧固胶，装紧定螺钉拧紧。
液压油缸装配工艺规范
液压缸装配工艺规范1.范围本部分规定了所有液压缸装配的一般要求、装配部件的形位公差、装配连接方法、典型部件装配、总装及试车等通用技术条件；适用于液压缸产品的装配；除产品图样、技术文件和订货技术条件有特殊要求外，均应符合本部分规定。
2.装配的一般要求a)所有与装配相关的人员应认真分析和了解产品装配关系及技术要求，了解产品的结构、零件的作用以及相互的连接关系，明确需要打磨的位置及粗糙度要求。
b)所有装配件（含总成）不得与地面直接接触。
c)明确装配路线、工装（装配和试验）、吊具、清洁度、介质、环境等要求d)装配车间小组长根据装配工艺过程要求，填写《产品装配人员分工表》，同时由质量副总批准后公布到每位负责人。
3.工艺路线清理→复检→打磨→配装→清洗→装配（含典型部件装配）→试压→喷漆→包装→发货。
4.清理：a)装配车间小组长接到生产部下达的装配计划后，确定产品装配清理员。
b)总装清理员按车间小组长安排，及时清理车间（或库房）已验收的合格零部件（包括外购、外协件）及相关产品的图纸、工艺、自检单、电镀合格证及热处理报告，了解准备情况并及时报告生产部部长，一旦资料完整后交装配零件复查员。
c)装配车间小组长与生产部部长协调生产进度及零件不合格品情况，并得到及时解决。
d)总装清理员将合格的待装配及复查的零件转运到装配车间指定地方（普通合格件与特配合格件区分）待复查。
e)总装清理员对待装产品零件配套数量（含特配件）负责，对相关产品的图纸、工艺、自检单、电镀合格证及热处理报告齐套性负责f)生产部部长对产品装配进度负责。
5.复查a)装配车间小组长确定装配零件复查员并将产品明细表（由生产部长提供）转交给他（她）。
b)装配零件复查员根据相关产品的产品明细表、图纸、工艺、自检单、电镀合格证及热处理报告按质量部提供的复查表（产品资料复查表、产品零件复查表），复查指定的待装配零件尺寸及所有零件检验合格情况和资料齐备情况。
c)装配零件复查员按产品明细表，对生产车间主任按图纸及工艺加工情况提出疑问、对生产车间检验员按零件工序是否漏检或漏作提出疑问、对生产车间操作者是否自检签字情况提出疑问、对生产部外协员热处理报告及电镀合格证符合性提出疑问，并填写产品资料复查表交质量部长处理并归档。
液压油缸装配工艺流程
液压油缸装配工艺流程液压油缸是一种广泛应用于工业设备中的重要零件，其装配过程十分关键，只有正确的装配工艺流程才能确保油缸的性能和质量。
下面将介绍一种常见的液压油缸装配工艺流程。
首先，准备好所有需要的装配材料，包括油缸本体、活塞、密封件、防尘件、连接件等。
所有材料必须经过检查，确保没有损坏或者缺陷。
接下来，将油缸本体放置在工作台上，清洁并检查内部是否有杂质或者划痕，如果有，则需清洗或更换新的油缸本体。
然后，将密封件、防尘件等安装在油缸本体上。
这些零件起到密封和保护作用，确保油缸内部不会泄露或被外界的污染物侵入。
接下来是活塞的装配。
首先，将活塞涂上一层润滑油，确保其顺利地在油缸内运动。
然后，将活塞轻轻地插入油缸本体内，确保其顺利通过密封件和防尘件。
活塞在插入时必须与油缸垂直，避免弯曲或损坏。
然后，对连接件进行安装。
根据具体需求，连接件可以是螺纹连杆、法兰连接或者其他形式的连接方式。
连接件的安装需要根据设计要求进行，确保连接紧固可靠。
最后，进行质量检查。
对已装配好的油缸进行测试，确保其性能和质量符合要求。
测试可以包括工作压力测试、密封性能测试、运动平稳性测试等。
如果测试结果不符合要求，则需要排查原因并进行修复。
在整个装配过程中，操作人员必须严格按照操作规程进行操作，并注意安全。
当操作过程中发现问题时，及时停止工作并联系相关人员解决。
以上就是一种常见的液压油缸装配工艺流程。
当然，具体的工艺流程还会根据不同的油缸类型和要求而有所不同。
无论如何，正确的装配工艺流程是确保油缸性能和质量的关键。
只有严格按照工艺流程进行操作，才能生产出高质量的液压油缸。

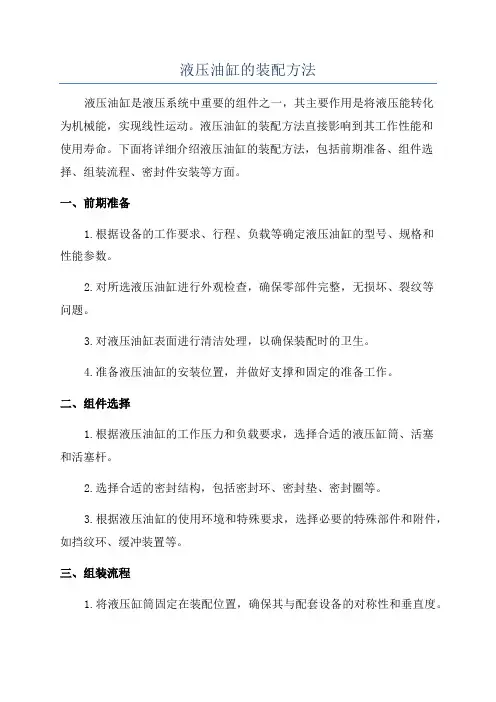

液压油缸的装配方法
液压油缸的装配方法液压油缸是液压系统中重要的组件之一，其主要作用是将液压能转化为机械能，实现线性运动。
液压油缸的装配方法直接影响到其工作性能和使用寿命。
下面将详细介绍液压油缸的装配方法，包括前期准备、组件选择、组装流程、密封件安装等方面。
一、前期准备1.根据设备的工作要求、行程、负载等确定液压油缸的型号、规格和性能参数。
2.对所选液压油缸进行外观检查，确保零部件完整，无损坏、裂纹等问题。
3.对液压油缸表面进行清洁处理，以确保装配时的卫生。
4.准备液压油缸的安装位置，并做好支撑和固定的准备工作。
二、组件选择1.根据液压油缸的工作压力和负载要求，选择合适的液压缸筒、活塞和活塞杆。
2.选择合适的密封结构，包括密封环、密封垫、密封圈等。
3.根据液压油缸的使用环境和特殊要求，选择必要的特殊部件和附件，如挡纹环、缓冲装置等。
三、组装流程1.将液压缸筒固定在装配位置，确保其与配套设备的对称性和垂直度。
2.涂抹润滑油或液压油在液压缸筒内侧，并将活塞装入液压缸筒，注意活塞与液压缸筒的配合间隙。
3.安装活塞杆，注意保持活塞杆与活塞的同轴性。
4.装配密封结构，包括密封环、密封垫、密封圈等。
涂抹适量润滑油或液压油在密封件上，避免干摩擦。
5.逐步拧紧液压缸的螺栓，注意对称力配平，以避免因拧紧力不均导致液压缸变形。
四、密封件安装1.涂抹润滑油或液压油在密封环、密封垫、密封圈等密封结构上，避免干摩擦。
2.将密封件装配在相应的密封槽中，注意密封槽的清洁和沟槽尺寸的准确性。
3.在密封环和密封垫之间适当放置一定数量的液压油，以保证密封的灵敏性和效果。
4.将密封结构安装到液压油缸上后，用适当的工具加压，确保密封的完整性和紧密性。
五、装配注意事项1.液压油缸装配要求环境干净，避免灰尘和杂质污染油缸内部。
2.安装过程中需要保持零部件的清洁，防止油缸内壁和活塞等部件受到损伤。
3.在涂抹润滑油和液压油时要注意使用适当的润滑介质，避免过浓或过稀的情况。
密封件装配工艺规程 文档全文预览
• 6.2 装配密封件时，对石棉绳和毡垫应先
浸透油。
• 6.3 装配后，用手以工况转向转动主轴，
检查是否灵活，进行密封试验，作必要的 调整。
应缠绕上1-2圈聚四氟乙稀密封带，或涂布适 量的螺纹锁固胶，施胶方法详见4.1。
• 5.2法兰连接平面密封装配 • 5.2.1检查法兰密封面装配是否贴合，将接合
面上粘附的杂质和焊渣飞溅清理干净。
• 5.2.2密封垫片不要安置偏斜。
• 5.2.3按设计图或工艺要求，在法兰密封面涂
布适量的厌氧性密封胶，施胶方法详见4.1。
许采用适当方法与温度加热唇形圈后再进 行装配。
• 5.5.5 唇形密封圈重叠使用，装配时应将各
圈之间相互压紧，V形圈开口朝向压力较大 的一側，其它唇形圈密封唇口应朝向相对 运动的表面。
• 5.5.6 油封圈泄漏故障及处理方法（见表3）
பைடு நூலகம்
• 6．装配其它机械密封注意事项 • 6.1 装配端面密封件时，必须使动静环具
属垫片，应注意保证与管道内径同心。
• 3.6窄的金属包芯垫片，应采取措施，如在联
结面上设置凹窝，凹窝中的垫片可避免拧紧时 芯料受压而损坏垫片。
• 5.2 液压胶管总成必须在规定的曲率半径
范围内工作，应避免急转弯，弯曲半径不得 超过最小允许值，最小允许弯曲半径根据不 同胶管规格确定，推荐弯曲半径R≥（9-10） D（D为软管外径）。并且胶管弯曲时应在大 于其直径1.5倍长度的位置开始弯曲,见图2、 图3所示,同时应装有折弯保护。
• 5.4.2装配过程中应防止O形密封圈擦伤、刮伤。
装入的孔口或轴端部应制成15°～30°的导 锥，锥面与孔（轴）面要光滑过渡。
