Maintenance and Troubleshooting in Metal Rolling Mills 金属轧制机的维护和故障排除对于保证轧制设备的稳定运行和高效生产至关重要。我们将介绍轧
Roll Pass Design Principles
轧钢工艺基础理论培训讲义
轧钢⼯艺基础理论培训讲义轧钢基础理论培训讲义第⼀章钢材品种及其⽣产系统⼀、钢材的压⼒加⼯⽅法1、压⼒加⼯⽅法：就是⽤不同的⼯具，对⾦属施加压⼒，使之产⽣塑性变形，制成⼀定形状产品的加⼯⽅法。
除轧制外还有锻造、冲压、挤压、冷拔、热扩、爆炸成型等。
2、轧钢：在旋转的轧辊间改变钢锭、钢坯形状的压⼒加⼯过程并希望得到需要的形状和改善钢的内部质量，提⾼钢的⼒学性能叫做轧钢。
⽬的：得到需要的形状（精确成形）、改善钢的内部质量，提⾼钢的⼒学性能。
3、热轧：⾦属在⾼于再结晶温度以上的轧制为热轧。
4、冷轧：⾦属在低于再结晶温度的轧制称为冷轧。
钢的再结晶温度⼀般在450~600℃⼆、轧钢成品的种类1、轧钢产品品种：是指轧制产品的钢种、形状、⽣产⽅法、⽤途和规格的总和。
轧制品种的多少是衡量轧钢⽣产技术⽔平的⼀个重要标志。
2、板管⽐：按照轧制产品的断⾯形状特征和⽤途，通常热轧钢材可以分为板材、管材和型材等种类。
在热轧钢材总量中板材和管材产量所占的百分⽐称为板管⽐。
⼯业发达国家的板管⽐以达到60%以上。
我国⽬前板管⽐已接近40%。
板管⽐的⼤⼩在⼀定程度上反映了⼀个国家的钢铁⼯业发展⽔平。
三、轧钢⽣产系统1、型钢⽣产系统：是单⼀化的轧钢⽣产系统。
基本轧机是⽅坯轧机、中⼩型轧机和各类成品型轧机。
2、钢板⽣产系统：是⽣产各类钢板、带钢的轧钢⽣产系统。
⼀般⽣产规模较⼤，年产量在300万t以上。
3、钢管⽣产系统：⽣产各类钢管的轧钢⽣产系统。
4、混合⽣产系统：⽣产型钢、板带钢和钢管或其中任何两类轧制产品的轧钢⽣产系统。
5、冶⾦⽣产过程的短流程冶⾦⽣产过程⼤体可以分为三个阶段。
第⼀阶段到20世纪40年代，⽣产⼯艺过程的基本模式是：炼焦——烧结——⾼炉冶炼——平炉冶炼——铸锭——初轧开坯——成品轧制；第⼆阶段到20世纪50年代，⽣产⼯艺过程的基本模式是：炼焦——烧结——⾼炉冶炼——转炉冶炼——连铸——各类成品轧机轧制；第三阶段到20世纪80年代，⽣产⼯艺过程的基本模式是：电炉（炉外精炼）——连铸——成品连轧。
轧机安全培训复习课程
01
02
03
04
轧机设备检查
确保轧机设备完好无损，各部 件正常工作，无安全隐患。
安全防护装置检查
检查轧机的安全防护装置是否 齐全、完好，如有损坏或失效
，应立即修复或更换。
作业环境检查
检查轧机周围的工作环境，确 保工作区域内无杂物、无积水
、无油渍等，保持整洁。
人员防护用品检查
安全知识考核
安全知识掌握情况
检查员工对轧机安全操作规程、 应急处理措施、危险源识别等安 全知识的掌握程度。
安全知识应用能力
评估员工在实际工作中运用安全 知识解决问题的能力，如遇到突 发状况时的应对措施。
安全操作考核
操作规范性评估
检查员工在操作轧机过程中是否符合 安全操作规程，如穿戴防护用品、遵 守操作顺序等。
轧机安全培训复习课 程
目录
• 轧机安全基础知识 • 轧机安全操作规程 • 轧机安全防护措施 • 轧机事故案例分析 • 轧机安全培训考核
01
轧机安全基础知识
轧机的基本结构
轧机主要由机架、轧辊、轧辊轴承、 轴承座、轴承冷却系统、传动装置等 组成。
轧辊是直接与轧材接触的部件，通过 调整其位置和角度来控制金属的变形。
THANKS
感谢观看
确保操作人员佩戴齐全、合格 的个人防护用品，如安全帽、
防护眼镜、手套等。
操作过程中的安全注意事项
遵守操作规程
严格按照轧机的操作规程进行操作， 不得违规操作或擅自改变操作顺序。
注意观察设备运行情况
在操作过程中，要时刻观察轧机的运 行情况，如发现异常声音、振动、气 味等，应立即停机检查。
控制进料速度
轧机规范培训讲义

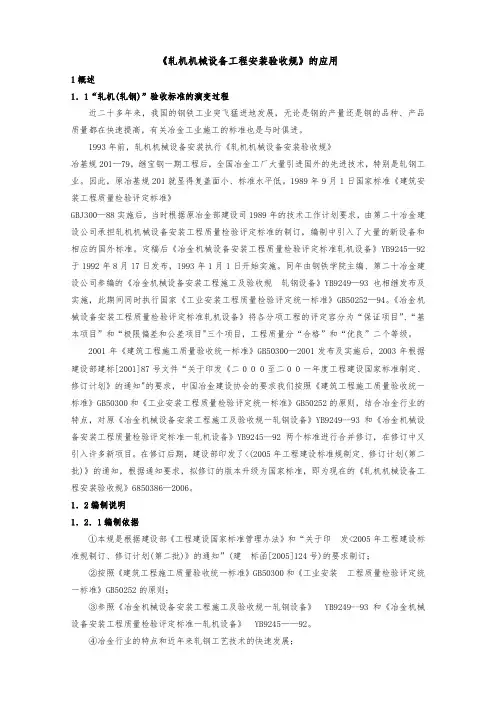

《轧机机械设备工程安装验收规》的应用1概述1．1“轧机(轧钢)”验收标准的演变过程近二十多年来，我国的钢铁工业突飞猛进地发展，无论是钢的产量还是钢的品种、产品质量都在快速提高，有关冶金工业施工的标准也是与时俱进。
1993年前，轧机机械设备安装执行《轧机机械设备安装验收规》冶基规201—79，继宝钢一期工程后，全国冶金工厂大量引进国外的先进技术，特别是轧钢工业。
因此，原冶基规201就显得复盖面小、标准水平低。
1989年9月1日国家标准《建筑安装工程质量检验评定标准》GBJ300—88实施后，当时根据原冶金部建设司1989年的技术工作计划要求，由第二十冶金建设公司承担轧机机械设备安装工程质量检验评定标准的制订，编制中引入了大量的新设备和相应的国外标准。
定稿后《冶金机械设备安装工程质量检验评定标准轧机设备》YB9245—92于1992年8月l7日发布，l993年1月1日开始实施。
同年由钢铁学院主编、第二十冶金建设公司参编的《冶金机械设备安装工程施工及验收规轧钢设备》YB9249—93也相继发布及实施，此期间同时执行国家《工业安装工程质量检验评定统一标准》GB50252—94。
《冶金机械设备安装工程质量检验评定标准轧机设备》将各分项工程的评定容分为“保证项目”、“基本项目”和“极限偏差和公差项目"三个项目，工程质量分“合格”和“优良”二个等级。
2001年《建筑工程施工质量验收统一标准》GB50300—2001发布及实施后，2003年根据建设部建标[2001]87号文件“关于印发《二0 0 0至二0 0一年度工程建设国家标准制定、修订计划》的通知"的要求，中国冶金建设协会的要求我们按照《建筑工程施工质量验收统一标准》GB50300和《工业安装工程质量检验评定统一标准》GB50252的原则，结合冶金行业的特点，对原《冶金机械设备安装工程施工及验收规一轧钢设备》YB9249--93和《冶金机械设备安装工程质量检验评定标准一轧机设备》YB9245--92两个标准进行合并修订，在修订中又引入许多新项目。
六辊轧机操作说明书
莱钢1500m m六辊可逆冷轧机组操作说明书一重集团大连设计研究院二○○六年二月目录1．前言 (3)2．操纵工规范 (4)3．操纵工艺 (5)3.1轧线上操作台、箱位置、操作设备及控制功能。
(5)3.1.1开卷区操作台 (5)3.1.2主操作台 (5)3.1.3机前操作箱 (6)3.1.4机后操作箱 (6)3.2 机组操作 (8)3.2.1总操作 (8)3.2.2 上卷小车的操作 (15)3.2.4开头机的操作 (17)3.2.5右卷取机的操作 (19)3.2.6右卸卷小车的操作 (20)3.2.7机前导卫的操作 (21)3.2.8机前挤干防跳辊的操作 (22)3.2.9机前压紧台的操作 (22)3.2.10卷帘门的操作 (23)3.2.11机后工作辊防缠导板的操作 (23)3.2.12机后挤干防跳辊的操作 (24)3.2.13液压剪的操作 (24)3.2.14机后导卫的操作 (25)3.2.15左卷取机的操作 (26)3.2.16左卸卷小车的操作 (27)3.2.17上套筒的操作 (28)3.2.1８皮带助卷器的操作 (29)3.3 轧制过程操作 (29)3.3.1穿带的操作 (29)3.3.2轧制的操作 (30)3.3.3液压AGC系统操作控制 (33)3.3.4板形及平衡控制 (38)3.3.5轧辊冷却 (42)3.3.6AGC缸位移传感器零点标定 (42)3.3.7工作辊、中间辊、支承辊换辊操作 (42)3.3.8标高调整装置操作 (45)3.3.9压靠 (49)3.4轧线外操作台、箱位置控制设备范围。
(50)3.4.1 AGC、辅助站操作台 (50)3.4.2乳液站操作台 (50)3.4.3地下操作箱 (51)3.4.4操作 (51)3.5 其它设备操作 (54)3.5.1 开卷机CPC对中 (54)3.5.2 张力计 (54)3.5.3 测厚仪 (54)3.5.4 板形控制系统 (55)3.5.5 测速仪 (55)3.6 操作员站（HMI）的操纵工艺 (55)1．前言《莱钢1500mm六辊冷轧机组操作说明书》主要是面向主轧线的操纵工，该说明根据试轧的工艺要求编制，投入正式生产后，用户会根据规格品种的变化编制新的轧制工艺，相应的操作说明书也需要相应调整，此版本操作说明书仅供试生产参考。
《六辊平整机非对称轧制过程板形预报与控制技术》范文

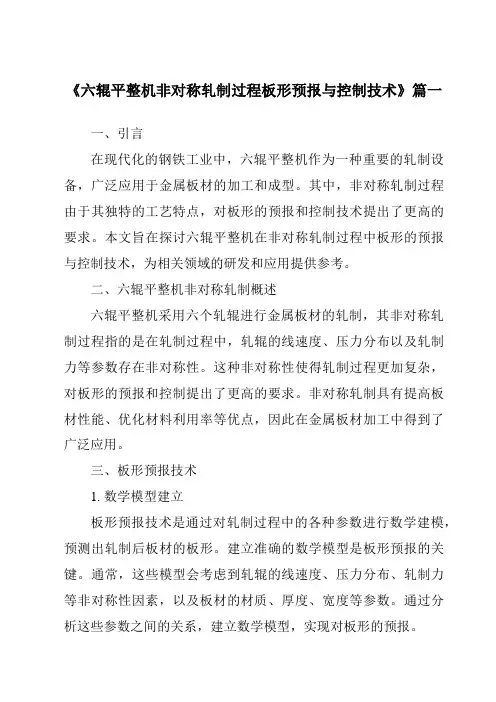

《六辊平整机非对称轧制过程板形预报与控制技术》篇一一、引言在现代化的钢铁工业中，六辊平整机作为一种重要的轧制设备，广泛应用于金属板材的加工和成型。
其中，非对称轧制过程由于其独特的工艺特点，对板形的预报和控制技术提出了更高的要求。
本文旨在探讨六辊平整机在非对称轧制过程中板形的预报与控制技术，为相关领域的研发和应用提供参考。
二、六辊平整机非对称轧制概述六辊平整机采用六个轧辊进行金属板材的轧制，其非对称轧制过程指的是在轧制过程中，轧辊的线速度、压力分布以及轧制力等参数存在非对称性。
这种非对称性使得轧制过程更加复杂，对板形的预报和控制提出了更高的要求。
非对称轧制具有提高板材性能、优化材料利用率等优点，因此在金属板材加工中得到了广泛应用。
三、板形预报技术1. 数学模型建立板形预报技术是通过对轧制过程中的各种参数进行数学建模，预测出轧制后板材的板形。
建立准确的数学模型是板形预报的关键。
通常，这些模型会考虑到轧辊的线速度、压力分布、轧制力等非对称性因素，以及板材的材质、厚度、宽度等参数。
通过分析这些参数之间的关系，建立数学模型，实现对板形的预报。
2. 实时监测与反馈除了数学模型外，实时监测与反馈也是板形预报的重要手段。
通过在轧制过程中实时监测轧辊的线速度、压力分布等参数，结合板材的形状变化，可以实时调整轧制参数，以实现对板形的控制。
此外，通过反馈机制，可以将预报结果与实际结果进行比较，不断优化数学模型，提高板形预报的准确性。
四、板形控制技术1. 轧制力控制轧制力是六辊平整机非对称轧制过程中的关键参数之一。
通过精确控制轧制力，可以实现对板形的有效控制。
在轧制过程中，根据数学模型的预报结果和实时监测的数据，调整轧制力的大小和分布，以实现对板形的控制。
2. 轧辊调整技术轧辊的线速度和压力分布对板形具有重要影响。
通过采用先进的轧辊调整技术，可以实现对轧辊线速度和压力分布的精确控制。
例如，采用液压压下技术、电机驱动技术等，实现对轧辊的精确调整，从而实现对板形的有效控制。
《六辊平整机非对称轧制过程板形预报与控制技术》范文
《六辊平整机非对称轧制过程板形预报与控制技术》篇一一、引言随着现代工业的快速发展，六辊平整机作为金属板材加工的重要设备，其轧制过程对于板形的形成起着决定性作用。
在非对称轧制过程中，如何精确地预报并控制板形成为行业研究的重要课题。
本文旨在深入探讨六辊平整机在非对称轧制过程中的板形预报与控制技术，分析其技术原理及实施策略，以期为相关领域的理论研究和实践应用提供参考。
二、六辊平整机非对称轧制技术概述六辊平整机采用六个辊子进行轧制，其中非对称轧制是指轧制过程中各辊之间的力矩、速度等参数存在差异，这种差异会对板形的形成产生重要影响。
非对称轧制技术能够根据板材的特性和需求，灵活调整轧制参数，实现板材的精确加工。
三、板形预报技术1. 数学模型建立：板形预报的基础是建立准确的数学模型。
通过分析轧制过程中的力学特性、温度场、变形行为等因素，建立数学模型，对板形的变化进行定量预测。
2. 影响因素分析：影响板形预报的因素很多，包括原料厚度、硬度、温度，以及轧制速度、辊子间距等。
通过分析这些因素对板形的影响程度，可以更准确地预报板形。
3. 实时监测与调整：在轧制过程中，通过实时监测轧制参数和板形变化，及时调整数学模型参数，实现板形的实时预报与控制。
四、板形控制技术1. 辊子力矩控制：通过精确控制各辊子的力矩，实现非对称轧制过程中板形的稳定控制。
力矩的控制需要根据板材的特性和轧制需求进行灵活调整。
2. 速度控制：在非对称轧制过程中，各辊子的速度也会对板形产生影响。
通过精确控制各辊子的速度，可以实现对板形的有效控制。
3. 液压系统优化：液压系统在六辊平整机中起着重要的作用。
通过优化液压系统，提高其响应速度和稳定性，有助于实现对板形的精确控制。
五、实施策略及效果1. 技术实施策略：在实施六辊平整机非对称轧制过程板形预报与控制技术时，需要结合具体的生产需求和设备特点，制定合理的实施策略。
包括建立准确的数学模型、优化液压系统、实时监测与调整等。
轧钢调整工速成培训教材
一、钢铁知识简介1、金属与合金1-1 人类居住的地球上，目前已发现构成物质元素109种，其中金属元素87种，占80%，非金属元素22种，占20%。
常见金属元素：Fe、Mn、Cr、Cu、Ni、Mo、V、Ti、Nb、Zn、Pb、Au、Ag、Hg、W、Mg、Ca……常见非金属元素：C、Si、P、S、H、O、N、Cl、Ar、B……1-2 金属——是一种不透明的结晶体材料，具有高强度；导电；导热；可塑性；光的反射性等属性。
每种金属具有自己独特的物理与化学性质。
金属通常分为黑色金属（Fe、Mn、Cr 等）与有色金属（Au、Ag、Cu、W、Mg等），黑色金属品种较少，但总量居多；有色金属品种很多，而总量较少。
Ca与Fe是含量最高用途最广的金属元素。
1-3合金——由两种或两种以上的金属元素、或者金属与非金属元素所组成的物质。
如：Fe—Cr、Fe—Mn、Fe—Si、W—C、25MnSi……铁（Fe）——地球上几乎没有纯铁，只有在流星的陨石中找到纯铁。
纯铁是银白色的金属，具有高导电性和强氧化性，硬度很低，塑性很好。
100%的纯铁我们很难获取，人类也很少使用。
我们平常所说的钢和铁，其实都是以Fe元素为主的合金。
2、生铁与钢，及其分类2-1 生铁与钢严格来说，是Fe与C（碳）元素所组成的合金，他们的区别是按含碳量的多少来划分的。
生铁——含碳量在2.0%以上的Fe—C合金（伴有其它元素，如Si等）；钢——含碳量在2.0%以下的Fe—C合金（也伴有其它元素，如Si、Mn、Cr、V、……等）生铁与钢所表现的宏观特性是：生铁——硬而脆，延展性很不好，强度低，经不起冲击，但耐磨损。
它是由高炉冶炼制造获得。
钢——强度高、有冲击韧性、还有好的延展性，因此它可以承受锻造和轧制等压力加工。
它是由氧气转炉（顶吹、底吹、侧吹）、电弧炉、真空炉、电渣炉（重熔）等冶炼所获得，目前平炉已基本不用了。
2-2 生铁与钢的分类①生铁一般分为两种：炼钢生铁（Si含量低，俗称白铸铁）；和铸造生铁（Si含量高，流动性好，俗称灰铸铁）。
《轧辊》精品课件
辊颈:校核弯+扭组合强度
辊头:校核扭转强度
工作辊强度计算
(1)工作辊传动时，工作辊强度 (2)支承辊传动时，工作辊强度
工作辊传动
PT
b
四
辊
d1
D
轧
机
工
L
作
Mw
辊
受
a
力
及
MT
力
矩
图 Mn
PT q=P/L
d3
c
辊身中部垂直弯矩
Mw max P (l b) 8
辊身中部水平弯矩
M T max
T 2
第二节 轧辊的结构和参数
确定原则（方法）： 辊身直径D ：①咬入条件（热轧）
② ③
轧轧辊辊的的最热平小衡可:轧D轧m厚in辊度直1(冷径c轧oh使s)轧辊的工作温度≯100℃.
④ 轧辊的强度和刚度
Dmax
0.28Ehmin
(K P)
辊身长度L： L/D比例。
L/D小，刚度大，不易弯
曲。（查表，经验数值） 辊颈直径d： d/D有比例， 0.5-0.8(滚动轴承取下限)
b＞1200 , a=200~400 例如:首秦4300轧机: b=4100，a=200。
第三节 轧辊材料及辊面硬度
一、常用的轧辊材料
铸钢 1、钢
锻钢
合金铸钢 合金锻钢
热轧辊-合金结构钢：55Mn2,55Cr,60CrMnMo 冷轧辊-合金工具钢:9Cr, 9CrV, 9Cr2W, 9Cr2Mo
2、铁
按排列方式分类
单机架： 横列式：在大型型钢和中型钢轧机上应用
单列 双列
顺列（串列）：在热连轧机组的粗轧机组中
连续式：热轧带钢、冷轧带钢、钢管的轧制、高速线材
轧钢 工培训教案
轧钢工培训教案--------------------1,金属压力加工的作用是什么？答：（1）通过塑性变形改变金属的形状和尺寸；（2）改善其组织和性能。
2,学习轧制原理的目的是什么？答：掌握轧制过程的规律及实质，并能应用所学规律去分析，解决生产实践中的问题。
3，轧制变形的表示方法？答：表轧件高向变形的量称为压下量即⊿h =H-h；表轧件宽向变形的量称为宽展量即⊿b =Bh-BH表轧件纵向变形的量称为延伸量即⊿L =Lh-LH式中H、BH、LH和h、Bh、Lh-----分别表示轧件轧前和轧后的高、宽和长度。
4什么叫体积不变定律？答：轧制前后体积不变的客观事实叫体积不变定律根据体积不变定律，对于任意轧件有以下关系Fo*Lo=F*L式中Fo，Lo----轧件轧前横断面面积，长度。
F，L------轧件轧后横断面面积，长度。
5，什么是轧辊工作直径？答：是指轧辊与轧件相接触的直径。
6，什么是轧制速度？答：与轧辊工作直径相对应的轧辊原周速度称为轧制速度。
7,轧辊直径及压下量对咬入的影响？答：（1）当增加轧辊直径量，在摩擦系数相同的条件下，可以改善咬入条件。
（2）用减小压下量的方法，可以改善咬入条件。
8,作用水平力对咬入的影响如何？答：凡是顺轧制方向的外力都有助于咬入；凡是逆轧制方向的外力都有不利于咬入。
9，轧辊表面状态对咬入的影响如何？答：轧辊表面愈粗糙，则摩擦系数愈大即愈有利于轧件被咬入。
10，轧制速度对咬入的影响如何？答：轧制转速提高，不利于轧件咬入。
转速降低，所允许的咬入角增大，有利于轧件被咬入。
原因是：（1）轧制速度提高，降低了轧件与轧辊接触的摩擦系数；（2）由于速度的产生了提高妨碍轧件被轧辊咬入的惯性力。
11，轧件前端形状对咬入的影响如何？答：轧件前端小，有利于咬入。
12，什么叫最小阻力定律？答：当金属塑性变形时，金属延着变形抗力最小的方向流动。
13，影响轧件宽展的因素有那些？答：（1）轧件尺寸：宽度、高度和变形区长度；（2）轧制条件：轧辊直径、轧制温度、轧制速度、摩擦系数和轧件的材质。
轧机操作人员技能培训教材
0轧机操作人员培训教材第一部分铝加工基础知识1、铝箔一般是指厚度小于多少mm的轧制产品？什么叫单零箔？什么叫双零箔？答：铝箔一般是指厚度小于0.2mm的轧制产品;厚度在0.01-0.09mm的叫单零箔,厚度在0.005-0.009mm的叫双零箔。
2、我厂目前生产的主导产品有哪些（请至少列出5种）？合金牌号有哪些？（请至少列出6种）答：空调箔、高压箔、低压箔、阴极箔、PS版、板带材1A99、1A98、1050、1070、1100、1200、3102、3003、3004、5052、8011、1A93。
2、G1A99合金中的A1含量要求大于多少？1A98合金中的A1含量又要求大于多少？答：GY1A99要求A1含量大于99.99%;DY1A98要求A1含量大于99.98%。
4、3XXX系合金与1XXX合金相比，在化学成分上有什么不同？答：3XXX系合金化学成分为：A1-Mn-Mg-Cu，Mn，Mg是主要元素；1XXX系合金化学成分为纯铝，主要元素是A1，其余均为杂质。
5、3004和3003合金相比，在化学成分多出的一种主要合金元素是什么？答：3004比3003多出一种化学元素是Mg。
6、5052合金属于A1-XX系合金？答；5052合金属于A1-Mg系合金。
7、H18状态要求未退火前的冷轧变形总加工率大于多少？答：75%。
8、H26与0状态有什么区别？哪一种性能更软？答：H26状态是退火3/4硬状态，0状态是完全退火状态；0状态性能更软。
9、热轧料卷与铸轧料卷相比较，在晶粒组织、性能强度方面有什么不同？答：热轧料卷晶粒度细密、不均匀，强度比铸轧料卷略低；铸轧料卷晶粒更细，强度比热轧料卷偏高均匀。
10、简述铝卷重量的理论计算公式。
（套筒外径665mm、铝卷宽度W（mm）、铝卷卷厚为R（mm）、密度按2。
71g/cm3计算）答：（665+R）x R x 3.14 x 2.71 x W x 10-611、轧制油关键指标有哪些？日常应送化验室检验哪些项目？答：轧制油的关键指标有：粘度、酸值、羟值。
六辊轧机轧制线调整机构培训
轧制线调整装置示意图
操作测 固定斜 块
操作测 斜楔块
传动侧 固定斜 块
传动侧 斜楔块
斜楔块 油缸
操作测 阶梯块
斜楔块 连接板
传动侧 阶梯块
阶梯块 油缸
• 1、斜楔块调整油缸，2、阶梯块调整油缸 • 3、油缸支架，4、8、阶梯块， • 5、9、斜楔块，6、11、固定斜块，
2、主要技术参数：
• 斜楔块驱动油缸规格：ø 160 / ø 110 - 650 • 阶梯块驱动油缸规格：ø 100 / ø 70 - 665 • 阶梯块调节量/级： 3级（每级30mm） • 斜楔块调节量/mm：0-30 • 总调节量/mm：120
• 阶梯块油缸行程（665）：st=200mm 厚度85mm
阶梯块
• 6、最小辊径（1965）轧制状态：
• 斜楔油缸行程： st=450mm 斜楔厚度 （115mm）
• 阶梯块油缸行程：st=665mm 阶梯块厚度 175mm
工作辊、支承辊换辊状态示意图
最大辊径轧制状态
最小辊径轧制状态示意图
• 7、斜楔块的斜度值
• 2）斜楔块油缸行程 • M=132 +（1475 – 386 – 430 – 1223 / 2 –
30 / 1）/ 0.05 • =132 +17.5 / 0.05 • =132 + 350 • =482mm •
计算实例示意图
• 4、简易计算方法
• 例：最大辊径轧制状态：工作辊400，中间 辊450，支承辊1250，冷轧机前操作画面显 示斜楔块油缸行程为132mm，（此为程序 设定值）输入辊径工作辊400，中间辊430， 支承辊1250，计算斜楔油缸机前操作画面 显示斜楔块油缸行程。
轧机区培训教材(DOC)
轧钢工理论基础培训教材目录第一部分：车间概况与工艺简述 (3)第二部分：轧机设备 (7)第三部分：基础知识部分 (16)第四部分：各种缺陷及产生原因 (26)第五部分：型钢车间技术技术经济指标 (32)第六部分：切分轧制 (33)第七部分：轧辊的安装及轧辊的调整 (35)带肋钢筋尺寸和外形的主要检查内容和检验方法：钢筋的尺寸和允许偏差表第二部分轧机设备轧钢机的定义：1.狭义的定义：轧制钢材的机械设备称为轧钢机，它使轧件在转动的轧辊间产生塑性变形，轧出所需断面形状和尺寸的钢材。
2.广义的定义：用于轧制钢材生产工艺全部所需的主要和辅助工序成套机组也称轧钢机。
轧钢机械设备的组成：主要设备和辅助设备1.主要设备：直接使轧件产生塑性变形的设备，称为主要设备，也称主机列。
它包括：工作机座、联接轴、齿轮机座、减速器、主电机、主连轴节。
2.辅助设备：指主机列以外的各种设备，它用于完成一系列辅助工序。
可分为两类：1)改变轧件外形的设备：减切机、矫直机、卷取机、打捆机等。
2)移送轧件的设备：辊道、推床、推钢机、出钢机、挡板、升降台、翻钢机等。
轧钢机的分类：1.轧钢机按用途分类：（1）开坯机：①初轧机②板轧机③钢坯轧机（2）型钢轧机：①轨梁轧机②大型轧机③中型轧机④小型轧机⑤线材轧机（3）钢板轧机：①厚板轧机②薄板轧机③冷轧钢板轧机④冷轧带钢轧机（4）钢管轧机（5）特种轧机：①车轮轧机②钢球轧机③齿轮轧机④轮箍轧机开坯、型钢轧机用轧辊直径表示；钢板轧机则用辊身长度表示轧机大小；钢管轧机用所轧钢管最大外径来表示。
2.轧钢机按构造分类：（1）二辊式轧机：由直流电动机驱动，主要用于初轧机、钢锭往复轧制，也用于轧制带钢、平整工序等。
（2）三辊式轧机：在同一机座上轧件可两向轧制，而轧机无需反转，可实现轧件往复多道次轧制。
（3）四辊式轧机：由两个较小工作辊和较大的两个支撑辊组成，支撑辊起支撑作用，四辊式轧机广泛应用于热轧钢板和冷轧板带。
轧钢调整培训教材
轧钢调整培训教材轧钢调整辊缝的调整辊缝调整的正确与否直接影响轧制过程的稳定，也决定了轧件出口的尺寸。
辊缝调整质量的判断依据是：轧制过程平稳，轧件尺寸合格，轧件形状正常和压下量分配均匀。
有三种具体操作：① 辊缝调整（补偿调整）用于补偿轧制一定量后轧制槽的磨损。
② 辊缝应根据轧件尺寸、钢材或工艺参数的变化灵活调整。
③ 轴向调整（辊交错和辊移动）。
张力的设定和调节张力影响轧件的尺寸。
要求：各机架张力恒定稳定，以减少张力波动对轧件尺寸和轧制过程的影响。
检查方法有三种：①用铁棒等工具敲击轧件，检查两机架间拉紧程度来判断其大小②观察轧件两旁未轧部分的宽度来判断其大小（宽度变化越大，张力就越大）。
③也可通过电机负荷电流的变化来判断。
张力的调节主要通过调节轧机的速度来实现。
然而，在实现这一过程之前，每台轧机的轧件高度和尺寸必须满足工艺要求。
切勿在调整速度时调整辊缝，否则容易造成混淆。
精轧机组料型调整准则一、20#~27#轧机不能随意调整。
调整后，框架之间的微张力会被破坏，导致尺寸精度波动，容易造成钢材堆放事故。
㈡、成品尺寸不稳时，应检查导卫。
高度较大宽度也较大时，先调19#后调28#。
㈢、成品尺寸波动较大时，应检查各架次的料型（主要是试铅棒）。
㈣、要检查好预精轧的料型。
中粗轧常见事故的分析与处理头部堆钢：①轧制速度、轧辊辊径设定不正确。
（正确设定轧制速度、轧辊辊径、张力）。
②由于上搁板的尺寸不符合要求（太宽或太高），导致其卡在导轨中。
（处理措施是经常观察材料形状，调整辊缝的方法是“二次椭圆一次圆”）。
③ 原材料分裂或混合，钢温过低，咬入困难，导槽内有异物。
（采取措施前检查钢材）。
④ 架子上的导轨断裂，钢材卡住，导轨开口过大或过小。
（及时或提前更改指南）。
⑤ 架子上的轧制线不正确以及导轨和防护装置安装偏差导致的弯头。
（处理措施为经常观察导向，经常观察材料类型，经常测量尺寸）。
中间堆钢：①料型不好造成张力不合，拉断轧件。
