GYT-200(Ⅱ)钢索式液压提升装置

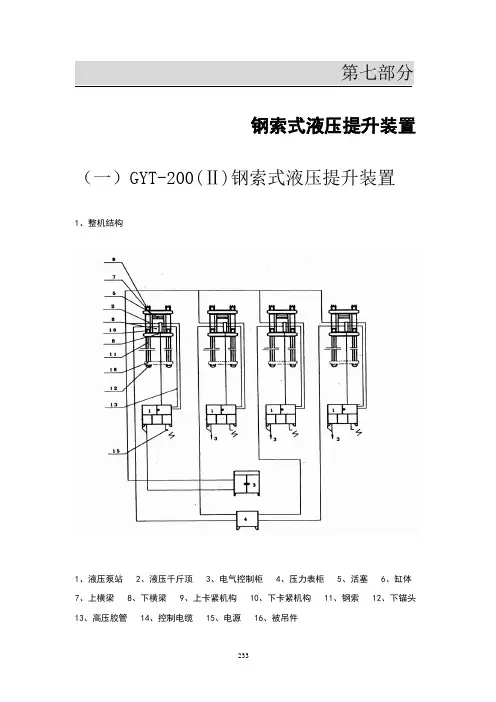

第七部分钢索式液压提升装置（一）GYT-200(Ⅱ)钢索式液压提升装置1、整机结构1、液压泵站2、液压千斤顶3、电气控制柜4、压力表柜5、活塞6、缸体7、上横梁8、下横梁9、上卡紧机构 10、下卡紧机构 11、钢索 12、下锚头13、高压胶管 14、控制电缆 15、电源 16、被吊件2、主要技术参数额定提升力单台液压千斤顶1960KN(200t)四台液压千斤顶7840KN(800t)液压千斤顶活塞工作行程 200mm液压系统额定工作压力 22MPa行程检测信号设置0、30、170、200mm、上下提爪板及横梁5个位置承载钢索数目单台液压千斤顶2×12根（左、右捻向各12根）承载钢索的结构形式 1×7－Φ15.24mm单根钢索破断力 267KN钢索束安全系数 3单缸所用钢索数量 24根钢索使用奉命每根钢索承受100KN额定载荷限用6次单缸卡爪数量 96副卡爪握紧力大于单根钢索破断力卡爪使用奉命在100KN额定载荷下，可重复使用600次额定提升速度 6m/h电机功率大电机18.5kw;小电机1.1kw3、系统图4、工作性能特点钢索式液压提升装置是间断动作过程。
与同吨位大型起重设备相比，其体积小，重量轻，施工现场占用场地小，如在空间狭窄，常规大型起重机械无法进入施工的场合，更具有独特的优越性。
特别适合于特大笨重件的整体吊装就位。
安装拆卸简便。
液压系统设有液压油管爆裂时的负荷保护系统以及工作油腔过压、油液过脏时的保护系统和故障信号显示，各保护系统和信号均反应灵敏，调整与操作简便。
电气控制系统可在各种吊装工况下实现带载荷上升、下降与停止，并具有多缸同步运行和单缸调整功能，根据施工作业需要可选择手动操作或自动运行，且相互转换灵活。
电气控制台为智能PLC系统，操作按钮和系统动作、工况均直接在控制面板上显示，清晰直观，利于工作人员进行操作、监控。
当工作系统发生故障时，系统均能自动报警并自动停止运行，以便及时检查处理。
矿井提升机恒减速液压站-使用说明书
矿井提升机恒减速液压站使用说明书##重机自动化工程公司##重型机械公司提升机恒减速液压站使用说明书代号E141A-SM共14页第1页注意事项1 用户在安装、使用和操作前，应认真阅读本使用说明书，并培训司机和维修人员。
2 液压站使用前，必须对管路进展循环冲洗，化验油品的清洁度不低于NSA1638标准9级，或不低于ISO4406标准18/15级后，完毕循环冲洗过滤。
3 本液压站在地面上使用。
用户使用与其配套的电气设备和元件，必须有“煤安〞标志。
4 本使用说明书的解释权归####重机自动化公司液压所。
5 本使用说明书如有改动，恕不另行通知。
：##省##市涧西区##路206号联系单位：####重机自动化公司液压所〔Tel〕：0 0〔Fax〕：0##重型机械公司提升机恒减速液压站使用说明书代号E141A-SM共14页第2页目录一概述 3二主要技术参数 4三主要控制功能 4四安装与调试 5 五液压站各种油压值确实定 9 六维护、保养、常见故障与排除方法 11七吊装与运输 13八储存条件与储存期限 13九液压站原理图 14##重型机械公司提升机恒减速液压站使用说明书代号E141A-SM共14页第3页一概述 E141A恒减速液压站是矿井提升机重要的安全和控制部件，它和盘形制动器与电控系统共同组成为矿井提升机液压制动系统。
E141A恒减速液压站功能特点是在紧急制动工况下，通过电控系统实现恒减速控制制动，同时保存了原有的恒力矩二级制动性能，可在恒减速控制系统失效时，自动转换为恒力矩二级制动状态，增加了系统的可靠性。
目前，国内提升机采用的安全制动方式多为恒力矩二级制动，也就是将某台提升机所需的全部制动力矩分成二级进展制动。
实现第一级制动时，使系统产生符合矿山安全规程的减速度，以确保整个提升系统安全平稳可靠停车，然后第二级制动力矩全部加上去，满足《安全规程》对最大制动力矩的要求，使提升系统安全地处于静止状态，即恒力矩制动控制。
一、液压提升装置
2 液压提升装置技术参数2.1 GYT-50型钢索式液压提升装置技术参数2.3 GYT-200型钢索式液压提升装置技术参数2.4 SLU-200型钢索式液压提升装置技术参数3 液压提升装置工作原理3.1 液压提升装置用途及工作原理钢索液压提升装置（简称液压提升装置）是以液压油为动力的新型起重设备,用于特大、特重件的水平拉运、垂直提升和安装就位作业。
此装置具有重量轻，体积小，操作简便，使用灵活，起重量大（40~2300t），提升高度高（可达100m以上）等特点。
在施工场地狭小，大型起重机无法进入或起重机械不能满足起重量和起吊调试的情况下，更显示出它的优越性。
液压提升装置，目前国内外，从结构分分类来讲有三种型式，第一种为棘爪式；第二种为棘条式；第三种为钢索式。
一般国内常用为钢索式。
因而本文主要介绍钢索式液压提升装置的工作原理。
钢索液压提升装置注工作原理相当于带动钢丝绳上升(或下降)的液压千斤顶。
当液压泵站将高压油供入千斤顶的大膛内，千斤顶的活塞外伸，并带动刚性联接的上卡座一起运动，此时上卡爪座的内锥面即压迫处于自由状态的三瓣活块（承载卡爪），使其收紧，卡爪内侧带有细锯齿，就可紧紧咬住穿过它的钢丝绳而提升悬挂重物。
至活塞升到终点，上升动作停止。
活塞作用油缸动作下降时，上卡座跟着返回下降，三瓣活块失去压迫而分开，放松钢丝绳。
但当钢丝绳作微动下降时，却带着下活块进入下卡座内，因上卡座固定在支撑面上不动，故下卡座注风锥面压迫三瓣活块收缩，紧紧抱住钢丝绳册让继续下降，使唤重物停留册悬挂位置，但注卡座随同活塞回到原来位置。
当高压油再次充入活塞大腔，上升动作重新开始。
册升活塞这样反复升降，重物逐次上升（见表１，下降工作原理见表２）。
这套操作过程是通过电气操作柜来完成的，每套提升装置承担的载荷由液压读数来确定，并由压力继电器加以控制保护。
单组千斤顶GYT-50型钢丝绳为６根，GYT200型为24根,都左旋、右旋各一半，以防吊起重物时在空中转动。
