建筑设施能耗分析系统SEED
江森建筑设施能效管理系统SEED
能
诊疗区
水量
业 态 资
. . 电量
.
. v冷量计量
.
. v热量计量
.
.
病房区 . .
.
.
产 树
餐厅厨房
.
.
中餐区 .
. . .
.
.
. 水量 . 电量
. v冷量计量 . v热量计量
.
.
自助餐区 . .
.
.
.
.
这种资产树结会商构所业下区 ，更适..用于..电水商量量用.. 建筑对
各租户或业态独分立布生活区区的能..耗情vv况冷热量量的计计掌量量 握
11
全新的用户体验与操作自由度
------先进的资产树
Ø用户可根据项目的能耗计量表的设置情况及管理方式， 建立自己的资产树。
Thank You Ø 资产树支持组的管理方式，并且可以建立多层组。
Ø 资产树建立后，用户可灵活地在资产树中选择能耗计 量表或者各层管理组，进行能耗的统计与分析。
Ø 特有“总表”计量解决方案
建筑设施能效分析系统 (SEED -Structure Energy Efficiency Dashboard)
第一部分：建筑能耗的特点
2
建筑能耗的特点
v目前我国城市建设飞速发展，大型新建建筑大量出现，现代建筑功能日 趋综合、结构复杂、新产品、新技术层出不穷
v建筑体量增大，承载职能增多以及人们对建筑环境舒适度要求越来越高， 配备耗能设备越来越多，建筑运行能耗逐年增加
您可以得到什么？
通常的能耗管理软件：可以得到一份能耗报告，你 可以从一个侧面了解这组变量的能耗情况
然而SEED,远不只如此
17
强大的多功能报表
绿色建筑设计中的能源管理系统
绿色建筑设计中的能源管理系统在当今社会，随着环保意识的不断提高和能源危机的日益严峻，绿色建筑设计成为了建筑行业发展的重要趋势。
而能源管理系统作为绿色建筑设计中的关键组成部分，对于实现建筑的节能减排、提高能源利用效率以及提升居住舒适度起着至关重要的作用。
能源管理系统是一种对建筑能源消耗进行监测、分析和控制的综合性系统。
它通过先进的传感器技术、数据采集与传输技术以及智能控制算法，实时获取建筑内各种能源设备的运行数据，包括电力、燃气、水等，并对这些数据进行深入分析，以发现能源消耗的规律和潜在的节能空间。
在绿色建筑设计中，能源管理系统的首要任务是对能源消耗进行精确的监测。
这需要在建筑的各个关键部位安装传感器，如电力表、水表、燃气表等，以实时采集能源使用量的数据。
这些传感器将数据传输到中央控制系统，形成一个详细的能源消耗数据库。
通过对这些数据的分析，建筑设计师和运营者可以清晰地了解建筑在不同时间段、不同区域以及不同设备上的能源消耗情况，从而为后续的节能措施提供有力的依据。
例如，通过监测发现某个区域在特定时间段内的照明能耗过高，可能是由于照明设备长时间开启或者亮度设置不合理。
这时，就可以采取调整照明时间、安装智能感应灯具或者降低灯具亮度等措施来降低能耗。
除了监测，能源管理系统还能够对能源数据进行深入分析。
这不仅仅是简单地统计能源消耗的总量和平均值，更重要的是通过数据分析找出能源消耗的模式和趋势。
比如，通过对一个月内的能源数据进行分析，可能会发现周末的能源消耗明显低于工作日，这可能是因为周末建筑内的人员活动减少，相应的设备使用频率降低。
基于这样的分析结果，建筑运营者可以制定更加灵活和精准的能源管理策略。
比如，在周末适当降低空调系统的运行功率，或者关闭部分非必要的设备，从而在不影响使用功能的前提下实现节能。
能源管理系统的另一个重要功能是智能控制。
它可以根据预设的策略和实时的能源数据，自动调整能源设备的运行状态。
《楼宇智能化技术》课件08建筑能耗监测系统
源管理系统集成的能源分布网络和平衡优化
模型。通过综合平衡，实现能源供需动、静
态平衡，得出各种能源介质优化分配方案。
学习单元2 建筑能耗监测
配电优化管理
建筑能耗监测系统结构
配电优化管理系统从电力专业的深度对
27
电能消耗进行数字化和集成化管理。通过采
集设备运行状态、负荷电能消耗、信息报警
及历史数据等信息，结合实际运行负荷需求
1
建筑能耗分析
2 建筑能耗监测
模
2
块
八
学习单元1 建筑能耗分析
一、建筑设备主要能耗分析 3
学习单元1 建筑能耗分析
大型建筑的用电分布
4
学习单元1 建筑能耗分析
建筑中最大耗电设备
5
学习单元1 建筑能耗分析
照明能耗
建筑中最大耗电设备
照明设备运行时所产生的耗能情况已受
6
到人们的高度重视，在大型建筑中它的耗能
模块八 建筑能耗监测系统
智能建筑基础知识
能耗管理一直是人们比较关注的热点问题，降低能耗、节约能源是 资源节约型社会的重要组成部分，节约能源已成为绿色建筑和智能 建筑的重要评价指标。所谓能耗管理就是把建筑中的水、电、风、 冷/热源等项目，在运行阶段，通过能耗分项计量系统，实时监测是 1 否超出能耗设定的限值，以此实现能源的充分利用和管理。本模块 就是针对能耗监测系统进行讲解，通过学习使学生了解建筑能耗监 测系统的基本内涵。
生成，按实际需要实现手动或自动打印，供
能源部门主管和运行管理人员使用。
学习单元2 建筑能耗监测
建筑能耗监测系统结构
能耗报表分析棒图
24
学习单元2 建筑能耗监测
计划与实绩管理
建筑节能监测系统解决方案
建筑节能监测系统解决方案标题：建筑节能监测系统解决方案引言概述：随着社会的发展和人们对环保意识的提高，建筑节能已成为一个备受关注的话题。
建筑节能监测系统作为一种重要的解决方案，能够帮助建筑物实现能源的有效利用和节约。
本文将就建筑节能监测系统的解决方案进行详细介绍。
一、系统组成1.1 传感器技术：建筑节能监测系统采用各种传感器技术，包括温度传感器、湿度传感器、光照传感器等，用于实时监测建筑内外环境的数据。
1.2 数据采集设备：建筑节能监测系统还包括数据采集设备，用于将传感器采集到的数据传输至监测系统的数据中心。
1.3 数据中心：数据中心是建筑节能监测系统的核心部分，用于存储、处理和分析传感器采集到的数据，提供实时的监测和分析结果。
二、功能特点2.1 能源消耗监测：建筑节能监测系统可以实时监测建筑物的能源消耗情况，包括电力、水、气等各种资源的消耗情况。
2.2 能源效率评估：系统可以对建筑物的能源利用效率进行评估，提供改进建议以提高建筑物的能源利用效率。
2.3 故障诊断与预警：系统还可以监测建筑设备的运行状态，及时发现故障并提供预警，帮助建筑物管理者及时处理问题。
三、应用场景3.1 商业建筑：建筑节能监测系统适用于各类商业建筑，如写字楼、商场、酒店等，帮助业主降低能源开支，提高经营效益。
3.2 居住建筑：系统也适用于各类居住建筑，如公寓、别墅等，帮助居民实现节能环保的生活方式。
3.3 工业建筑：建筑节能监测系统还可以应用于工业建筑，帮助企业降低生产成本，提高竞争力。
四、优势与价值4.1 节能减排：建筑节能监测系统可以帮助建筑物实现节能减排，降低对环境的影响，符合可持续发展的理念。
4.2 成本节约：系统可以帮助建筑物管理者降低能源开支，提高经营效益，实现成本节约的目标。
4.3 提升舒适度：通过监测建筑物的环境数据，系统可以帮助优化建筑物的室内环境，提升居住和工作的舒适度。
五、未来发展趋势5.1 智能化发展：建筑节能监测系统将会趋向智能化发展，通过人工智能技术实现更加精准的监测和控制。

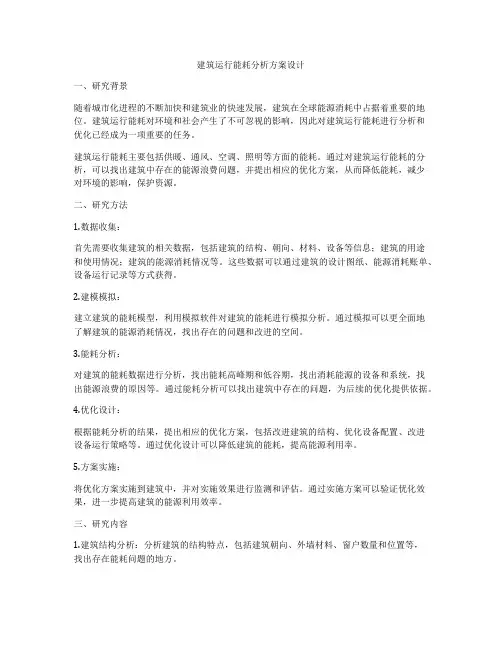

如何做建筑运行能耗分析方案设计
建筑运行能耗分析方案设计一、研究背景随着城市化进程的不断加快和建筑业的快速发展，建筑在全球能源消耗中占据着重要的地位。
建筑运行能耗对环境和社会产生了不可忽视的影响，因此对建筑运行能耗进行分析和优化已经成为一项重要的任务。
建筑运行能耗主要包括供暖、通风、空调、照明等方面的能耗。
通过对建筑运行能耗的分析，可以找出建筑中存在的能源浪费问题，并提出相应的优化方案，从而降低能耗，减少对环境的影响，保护资源。
二、研究方法1.数据收集：首先需要收集建筑的相关数据，包括建筑的结构、朝向、材料、设备等信息；建筑的用途和使用情况；建筑的能源消耗情况等。
这些数据可以通过建筑的设计图纸、能源消耗账单、设备运行记录等方式获得。
2.建模模拟：建立建筑的能耗模型，利用模拟软件对建筑的能耗进行模拟分析。
通过模拟可以更全面地了解建筑的能源消耗情况，找出存在的问题和改进的空间。
3.能耗分析：对建筑的能耗数据进行分析，找出能耗高峰期和低谷期，找出消耗能源的设备和系统，找出能源浪费的原因等。
通过能耗分析可以找出建筑中存在的问题，为后续的优化提供依据。
4.优化设计：根据能耗分析的结果，提出相应的优化方案，包括改进建筑的结构、优化设备配置、改进设备运行策略等。
通过优化设计可以降低建筑的能耗，提高能源利用率。
5.方案实施：将优化方案实施到建筑中，并对实施效果进行监测和评估。
通过实施方案可以验证优化效果，进一步提高建筑的能源利用效率。
三、研究内容1.建筑结构分析：分析建筑的结构特点，包括建筑朝向、外墙材料、窗户数量和位置等，找出存在能耗问题的地方。
2.设备系统分析：分析建筑的供暖、通风、空调、照明等设备系统的能耗情况，找出能耗高峰期和低谷期，找出能源浪费的原因。
3.能耗模拟分析：利用模拟软件对建筑的能耗进行模拟分析，找出存在的问题和改进的空间。
4.优化方案设计：根据能耗分析的结果，提出相应的优化方案，包括改进建筑结构、优化设备配置、改进设备运行策略等。
建筑能耗能效管理系统解决方案
汇报人： 日期:
目 录
• 建筑能耗能效管理概述 • 建筑能耗能效管理系统介绍 • 能耗能效管理解决方案 • 建筑能耗能效管理系统实施与运营 • 建筑能耗能效管理系统应用案例 • 总结与展望
01
建筑能耗能效管理概述
能耗能效管理定义
能耗管理
指通过一系列技术手段和管理措 施，对建筑能源消耗进行全面监 控、分析和优化，以降低建筑能 耗，提高能源利用效率。
安全性保障
采用严格的数据加密和访问控制技术，确保 系统和数据的安全可靠。
03
能耗能效管理解决方案
设备级能耗管理
01
02
03
智能化控制
通过引入智能化控制技术 ，实现对建筑物内各类设 备的实时监控和精准控制 ，降低设备能耗。
高效设备选用
优先选用具有高效能耗指 标的设备，如高效电机、 节能灯具等，以减少设备 本身的能源消耗。
能效管理
指通过提升设备效率、优化运行 策略等方式，提高建筑的整体能 源利用效率，减少能源浪费。
建筑能耗现状
高能耗建筑普遍
当前，许多建筑存在能源利用效率低 下，能耗偏高的问题，导致资源浪费 和环境污染。
能源结构不合理
建筑能耗中，传统化石能源占比较大 ，可再生能源应用不足，能源结构亟 待优化。
能耗能效管理的意义
能源基础设施建设与优化
根据园区能源监测数据和能效分析结果，优化能 源基础设施规划布局，推动可再生能源应用，提 高园区整体能源利用效率。
06
总结与展望
能耗能效管理系统总结
01 02
系统功能
建筑能耗能效管理系统能够实现对建筑能源消耗的实时监测、分析和优 化，帮助建筑管理者了解建筑的能源使用情况，提高能源利用效率，降 低运营成本。
建筑能耗综合管理系统
1.建筑能耗综合管理系统10.1.建筑能耗综合管理系统的技术要求建筑能耗综合管理系统为建筑智能化系统的核心，应支持智能化集成数控整合平台技术架构，结合计算机技术、网络技术、通信技术、自动控制技术，对建筑（或建筑群）内所有智能化、安防及能耗设备进行全面有效的监控和管理，丰富建筑的综合使用功能和提高物业管理的效率，确保建筑群内所有相关设备处于高效、节能、最佳运行状态，从而为建筑内工作人员提供一个安全、舒适、便捷、高效的工作环境。
1、设计原则系统设计应遵循“将不同功能的建筑智能化系统，通过统一的信息平台实现集成，以形成具有信息汇集、资源共享及优化管理等综合功能的系统”的总体设计原则。
集成模式：应采用分布式集成模式，即三层集成模式：设备层系统集成、控制层系统集成、应用层系统集成。
设计思路：应遵守“总体规划、分步实施”和“从上而下设计、从下往上实施”的原则，对被集成的子系统提出设计要求和接口协议界面要求，采用的接口互联通信协议应是国际或国家标准接口协议(如OPC、BACNET、MODBUS、LONWORKS、API、TCP/IP、RS485/232、ODBC等)。
建筑能耗综合管理平台须支持B/S和C/S架构同时在同一软件平台上运行。
整个系统包含楼宇自控系统、智能照明系统、有毒气体探测系统、中低压配电管理系统，各子系统在特定要求下可以完全独立运行、相互联动，根据需求开发系统之间的联动逻辑关系达到各系统机电设备处于高效、节能、最佳运行状态。
具体要求如下：1）先进性：系统必须是一个完全开放的系统，通过开发的数据接口标准与各个子系统进行通讯，以是各个子系统之间具备“可互操作性”。
系统可以通过大厦内部局域网Intranet以浏览的方式实现对整个大楼的各种机电设备监控和管理操作。
系统设计应完全遵守国际主流标准以及相关工业标准。
要求采用主流技术、产品，保证所选系统在先进性方面的可延续性。
2）可扩展性：系统软件功能采用模块化设计方法，模块完全根据用户的实际需要和管理模式来进行编制。
建筑设施能耗分析系统SEED
建筑设施能耗分析系统SEED建筑设施能耗分析系统（Sustainable Energy Efficiency and Design，简称SEED）是一种用于建筑能源管理和效能改进的先进系统。
该系统通过收集和分析建筑物使用的电力、燃料和水的数据，帮助建筑业主和管理者评估和改善建筑的能源效率，减少能耗，提高可持续性。
SEED系统的主要功能包括数据监测、报告和分析。
系统通过内置传感器和智能计量设备，实时监测建筑内各种能源的使用情况，并将数据上传到云服务器中进行处理。
用户可以通过登录系统的网页或使用移动应用程序查看能耗数据，并生成各种报告和图表进行分析。
系统还可以根据用户的需求进行定制化设置，比如设置目标能耗和节能措施，以及提供能源实时指导和优化建议。
SEED系统不仅提供数据监测和报告功能，还可以通过数据分析来帮助用户发现能源浪费和改善潜力。
系统可以对建筑的各个子系统进行能耗细分，例如照明系统、制冷系统、供暖系统等，以及建筑内各个使用区域的能耗情况。
通过比较不同时间段的数据和建筑之间的数据，系统可以识别出能耗异常情况和能耗高峰时段，并通过报警和提醒功能通知用户。
此外，系统还可以进行能源模拟和优化建议，帮助用户评估和实施节能措施，比如调整设备运行参数、更换能效更高的设备等。
SEED系统还可与其他建筑管理系统和自动化系统进行集成，实现能源管理的自动化和综合化。
例如，可以将SEED系统与楼宇自动化系统（BAS）集成，实现能源数据的直接采集和控制，以及能源报告的自动发送和共享。
此外，还可以将SEED系统与能源供应商的系统进行集成，实现能源计量和结算的便利。
通过使用SEED系统，建筑业主和管理者可以更好地了解建筑的能源使用情况，并根据实际情况采取相应的能源管理和节能措施。
由于能耗分析系统的应用，建筑能够实现可持续发展，减少对环境的负面影响，降低能源成本，并提高居住和工作环境的舒适度和质量。
总而言之，建筑设施能耗分析系统SEED是一种功能强大的能源管理工具，通过监测、报告和分析能耗数据，帮助建筑业主和管理者评估和改善能源效率，减少能耗，提高可持续性。
绿色建筑中的智能能源管理系统
绿色建筑中的智能能源管理系统在当今社会，环保和可持续发展已成为全球关注的焦点。
随着科技的不断进步，绿色建筑的概念应运而生。
绿色建筑旨在通过采用环保材料、优化设计和高效的能源管理系统，减少对环境的影响，提高建筑的能源效率和居住舒适度。
在绿色建筑的众多组成部分中，智能能源管理系统发挥着至关重要的作用。
一、智能能源管理系统的定义与组成智能能源管理系统是一种集成了先进的信息技术、传感器技术、控制技术和数据分析技术的综合性系统，旨在实时监测、分析和控制建筑内的能源消耗，以实现能源的高效利用和优化管理。
该系统通常由以下几个主要部分组成：1、传感器网络分布在建筑内的各种传感器，如电量传感器、水量传感器、温度传感器、湿度传感器等，用于实时采集能源消耗和环境参数的数据。
2、数据采集与传输系统将传感器采集到的数据进行收集、整理，并通过有线或无线网络传输到中央控制系统。
3、中央控制系统这是智能能源管理系统的核心部分，负责接收、处理和分析数据，并根据预设的策略和算法生成控制指令。
4、执行机构包括智能电表、智能插座、智能阀门等，根据中央控制系统的指令执行相应的操作，如调整设备的运行状态、关闭不必要的能源供应等。
5、数据分析与决策支持系统运用大数据分析和机器学习算法，对采集到的数据进行深入挖掘和分析，为能源管理提供决策支持，如预测能源需求、评估节能措施的效果等。
二、智能能源管理系统在绿色建筑中的作用1、实时监测与能源消耗分析通过传感器网络，智能能源管理系统可以实时监测建筑内各个区域、设备的能源消耗情况，并将这些数据以直观的图表形式展示给用户。
这有助于用户快速了解能源的使用分布和趋势，发现潜在的能源浪费点。
例如，系统可以监测到某个办公室在下班后仍有大量电器设备处于运行状态，从而提醒相关人员及时关闭，避免不必要的能源消耗。
2、优化设备运行与控制根据实时监测的数据和预设的控制策略，智能能源管理系统可以自动调整设备的运行参数，如空调系统的温度设定、照明系统的亮度调节等，以达到节能的目的。
建筑能耗能效管理系统解决方案
能耗分析方法与工具选择
01
02
03
直接测量法
通过安装电表、水表等计 量设备，直接测量建筑内 的能耗数据。
间接测量法
通过测量建筑内相关参数 ，如室内温度、室外温度 等，结合相关算法计算能 耗。
模型预测法
利用建筑能耗模型，预测 未来一段时间内的能耗情 况。
能效管理策略制定与实施
设备优化策略
对建筑内的设备进行优化 ，如更换高效节能设备、 调整设备运行参数等。
系统优势与特点
优势
建筑能耗能效管理系统具有实时性、准确性和可靠性，能够实现对建筑物能耗的 全面监控和管理，提高能源利用效率，降低运营成本。
特点
该系统具有可扩展性、灵活性和可定制性，可以根据不同建筑物的特点和需求进 行定制化开发，满足不同用户的需求。同时，该系统还具有可视化界面和智能化 分析功能，方便用户进行操作和管理。
未来发展趋势预测
智能化发展
随着人工智能、大数据等技术的不断发展，未来建筑能耗 能效管理系统将更加智能化，能够实现更加精准的能耗预 测和优化控制。
集成化发展
未来建筑能耗能效管理系统将更加注重与其他系统的集成 ，实现信息共享和协同工作，提高管理效率。
绿色化发展
随着环保意识的不断提高，未来建筑能耗能效管理系统将 更加注重绿色化发展，通过采用更加环保的技术和材料， 降低系统对环境的影响。
功能
该系统通过对建筑物的能耗进行 实时监测、分析和控制，提高建 筑物的能源利用效率，降低能源 消耗，达到节能减排的目的。
系统架构与组成
架构
建筑能耗能效管理系统通常采用分布 式架构，由数据采集层、数据处理层 、数据分析层和应用层组成。
组成
该系统包括能耗监测设备、数据采集 器、数据传输网络、数据中心和分析 软件等组成部分。
建筑能耗分析管理系统【用心整理精品资料】
建筑能耗分析管理系统一．概述建筑能耗分析管理系统是指通过对国家机关办公建筑和大型公共建筑安装分类和分项能耗计量装置，采用远程传输等手段及时采集能耗数据，实现重点建筑能耗的在线监测和动态分析功能的硬件系统和软件系统的统称.二.背景2008年01月03日，北京市建委和市发改委公布了去年北京实施能源审计的部分北京市国家机关办公建筑和大型公共建筑平均电耗、水耗。
其中进行审计的20个单位的国家机关办公建筑，每平方米建筑面积年平均耗电量为85。
4度（年平均85.4kWh／m2）,人均年耗电量为3072。
5度（年平均3072.5kWh／人）。
国家机关办公建筑和大型公共建筑年耗电量约占全国城镇总耗电量的22%,每平方米年耗电量是普通居民住宅的10～20倍。
是欧洲、日本等发达国家同类建筑的1.5～2倍.北京的大型公共建筑每单位平方米年耗电量在50度到300度之间，这个数字较普通建筑要高出3到5倍.针对能源浪费现象,国家出台了相关文件。
温家宝总理签署的中华人民共和国国务院令第531号《公共机构节能条例》已经2008年7月23日国务院第18次常务会议通过,自2008年10月1日起施行。
《条例》第十四条明确指出：公共机构应当实行能源消费计量制度，区分用能种类、用能系统实行能源消费分户、分类、分项计量，并对能源消耗状况实行监测，及时发现、纠正用能浪费现象。
建质〔2006〕277号文《全国民用建筑工程设计技术措施-—节能专篇电气分册》提出电气回路要加装电能计量装置.江苏、上海分别推出苏建科〔2007〕217号文《江苏省公共建筑用能计量设计规定》和沪建交〔2008〕828号文《关于进一步加强本市民用建筑设备专业节能设计技术管理的通知》.进一步明确提出对主要用电设施分项计量，对办公楼、商场、宿舍等应计量到经济核算单元；对医疗病房、宾馆客房、学校教室应按楼层或功能分区计量等等，并纳入审图和竣工验收标准之中。
沪建交〔2008〕828号文提出从2009年1月1日起,建筑面积大于2万平方米的大型公共建筑、市（区）两级国家机关办公建筑、申请国家和本市的建筑节能示范项目，应当设置能耗监测系统.住房和城乡建设部建科[2008］114号文（2008-06-24）《关于印发国家机关办公建筑和大型公共建筑能耗监测系统建设相关技术导则的通知》实施，具体实施内容参见［2008]114号文附件，附件名称如下：附件1：《国家机关办公建筑和大型公共建筑能耗监测系统分项能耗数据采集技术导则》；附件2: 《国家机关办公建筑和大型公共建筑能耗监测系统分项能耗数据传输技术导则》；附件3:《国家机关办公建筑和大型公共建筑能耗监测系统楼宇分项计量设计安装技术导则》；附件4:《国家机关办公建筑和大型公共建筑能耗监测系统数据中心建设与维护技术导则》；附件5:《国家机关办公建筑和大型公共建筑能耗监测系统建设、验收与运行管理规范》。
简介建筑能耗分析管理系统
简介建筑能耗分析管理系统1 系统结构Acrel-5000能耗监测系统可利用有线或无线网络技术，对建筑物的的水、电、暖等能源消耗情况进行分量式监测。
它是一种更主动的楼宇能耗采集手段，也是设备能耗采集方式的有益补充。
系统所采集的数据可为节能改造方案在管理角度提供更直接的参考价值，使能耗监管工作变得更加快速、有效。
同时，系统可有效控制楼宇内能源的浪费，达到优化能源供应、提高能源管理水平、节约能源成本的目的。
该能耗监测系统是依据国家标准将能耗进行分类和分项的监测和显示，它保留了Acrel-3000电能管理系统的功能，在此基础之上，更加规范化，不仅可对各项电力参数进行测量和监控，而且可对水耗，电耗，气耗等进行集中测量和显示，而且根据国家规定对电能进行分项计量。
系统主要是对现场的用水、用电、用气等设备加装计量装置，对能耗量进行实时测量，包括有电力仪表、燃气表、水表、冷热表等等，经数据采集装置将数据上传给数据中转站，数据中转站再将实时数据进行统一的处理，通过互联网将其上传到数据中心，包括省/市级数据中心、也可上传到数据中心，对数据进行存储、展示，并将超出国家标准用量的能耗数据所对应的能耗种类采取相应措施实行节能降耗处理。
现场的各类仪表测得的能耗数据经数据采集装置传给数据中转站，数据采集装置处在网络通讯层中，主要包括有通讯管理机、串口通讯服务器、光电转换器、GPRS调制解调器等。
现场的分项计量仪表通过现场总线（屏蔽双绞线）连接到数据采集装置。
数据中转站负责将现场传过来的数据进行存储、计算、显示以及将能耗数据上传到上等，一般包括的设备有工业应用计算机，打印设备，UPS电源，人机交互界面（HMI）。
能耗监测系统软件安装在计算机中，可对现场的能耗数据变化情况进行实时的监控。
数据采集装置可通过以太网或是GPRS等组网方式将各项能耗数据上传到中转站。
数据中转站将建筑物能耗监测系统的自动计量装置所采集的能耗数据经过适当的处理，可将其通过RS485接口，并采用TCP/IP通信协议自动并实时上传给数据中心，以保证数据得到有效的管理和支持高效率的查询服务，实现数据组织、存储及交换的一致性。
智慧大型公共建筑能耗监测系统解决方案
技术创新
随着物联网、云计算、大数据等 技术的不断发展，系统功能和应 用范围将会不断扩展和提升。
市场需求
随着人们对环保和节能意识的提 高，智慧大型公共建筑能耗监测 系统的市场需求将会不断增加。
06
结论与展望
Chapter
研究成果总结
成功构建了智慧大型公共建筑能耗监测系统
本研究成功开发了一套智慧大型公共建筑能耗监测系统，实现了对建筑能耗的实时监测和 数据分析。
• 提高建筑管理水平
该系统的实施可以提高建筑的管 理水平，实现建筑的智能化和自 动化管理。
03
智慧大型公共建筑能耗监测系 统技术方案
Chapter
数据采集技术方案
智能电表
采用高精度智能电表对各个用电 设备进行实时电量监测，确保数
据采集的准确性和实时性。
传感器
在关键区域和设备上安装温度、 湿度、光照等传感器，实现对环
节能效果
01
通过对建筑能耗的实时监测和分析，能够及时发现和解决能源
浪费问题，有效降低建筑运行成本。
管理效率
02
系统能够提供自动化的数据采集、处理和分析功能，提高建筑
能源管理的效率和准确性。
环保效益
03
通过减少能源消耗，降低碳排放，对环境保护做出积极贡献。
应用前景展望
政策推动
随着国家对节能减排和绿色建筑 的重视，智慧大型公共建筑能耗 监测系统的应用将会得到政策支 持和推广。
智慧大型公共建筑能耗监测系统 解决方案
2023-12-22
目录
• 引言 • 智慧大型公共建筑能耗监测系统概述 • 智慧大型公共建筑能耗监测系统技术方案 • 智慧大型公共建筑能耗监测系统实施方案 • 智慧大型公共建筑能耗监测系统应用案例分析 • 结论与展望
建筑能耗节能评估分析系统
建筑能耗节能评估分析系统能耗监测系统对于建筑节能工作的必要性大型公共建筑节能的目标是在保证服务品质的基础上降低实际运行过程中的能源消耗。
要实现这个目标，需要有准确详实的能源数据作为能耗分析、统计、诊断的基础。
建筑节能，一切以数据为基础，这不仅是发现问题的依据也是检验节能改造效果的标准。
没有对实际用能数据真实全面的掌握，就无法科学有据地找到建筑节能的工作方向，进而开展“以用能数据为导向的建筑节能”。
大型公共建筑功能复杂，用能设备系统繁多。
不同用能途径对应着不同用能系统，不同的用能系统又由不同的运行管理主体负责。
如果仅针对一座建筑物的总能耗进行计量，就难以掌握建筑内各用能系统的实际用能状况，也就不能真正有效地管理和指导具体的节能工作。
只有根据用能系统的性质和所归属的管理运行方，对各用能子系统的用能情况进行分项计量，才能了解各用能子系统的真实能耗状况。
同时，为了观察各个设备子系统的运行规律和某些典型工况下的运行效率，每周甚至每天一个能耗数据，已经无法满足后期分析及诊断的要求。
更大密度的数据采集势在必行。
基于上述两点原因，人工抄表加手工记录等相对原始的数据采集方式已不能满足这种多分项高密度数据采集的要求。
此外，庞大的能耗数据还需要一系列的维护、储存和查阅工具来进行辅助管理。
能对建筑内各用能子系统进行详细分项、分系统计量，并通过相应能耗模型对数据进行统计分析的建筑能耗信息管理系统应运而生，并将成为衡量建筑用能是否合理的“尺子”，推动建筑节能的“工具”。
统计能耗数据有效的建筑能耗监测平台可以给出我国建筑物所消耗终端能耗的具体数据，定量描述我国建筑能耗的具体状况（如发展的特点、不同功能建筑能耗的特点、不同地域建筑能耗、建筑内不同终端用能特点等），是建筑节能工作的重要基础。
我国总的能耗数据统计渠道单一，目前的统计主要依靠现有的国民经济统计体系和某些行业的统计年报，这对于分散于各个部门的建筑能耗统计来说，是远远不够的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
. 电量
供热计量
.
. .
. . .
协助护理区
. .
热量计量
.
. . .
安全稳定的数据存储与处理 传统的能源管理系统常常会存在如下问题
数据现查询现计算，随着系统运行时间加长，数据总量巨 大，系统越来越慢，特别是当计算时间跨度大的数据量时，等待 时间超长，苦不堪言 异常数据无特殊处理，导致分析图表失准 更换计量表后，数据失常 更无法自动区分区域总表及子表，重复计量
全新的用户体验与操作自由度
------用户自定义企业宣传接口
用户自定义企业文化或项目宣传图片
用户自定义企业文化或项目宣传图片
Thank You
某典型政府办公楼各分项耗电量及比重
全新的用户体验与操作自由度
------多种主题风格，3D轮播展示
Thank You
3D 效果悬浮窗轮循展示能耗概览
多种界面主题风格，用户可自由选择
普通费率、分时费率（绝对日期、周日期、尖峰谷平）、分量计费（按月、按年）
各种形式折算与分析
CO2排放折算；一次能源标煤、原煤、原油折算；
良好的系统开放性与宽广的项目适应度
学校
谢谢！
医院 商业
集团公司
工厂
水量
1、2、 电计量 . 3#楼水 . 费用 表总计 . 量或分 43% . 户计量 .
. .
诊疗区
. . . . . . . . . . .
水量 电量
冷量计 量费用 30% 电计量
冷量计量 热量计量
生活热水
.
.
. . .
病房区
餐厅厨房 中餐区
. . . . . . . . .
1#楼
.
2#楼公 共区域 . . 及分户 这种资产树结构下，您可以更直观了解各 计量 3#楼 供冷计量 分类能源消耗的分布情况
影响建筑能耗的因素众多而复杂，如环境因素（季节、南北方气侯）、 使用功能差异（民用或商用、酒店或机场）、管理因素（人的因素）等
据统计
我国的建筑能耗约占生产能耗的30%左右 建筑材料和建造过程中消耗的能源一般占建筑全生命周期能耗20%左右 建筑运行能耗一般占全生命周期能耗80%左右
Thank You
最新一代建筑设施能耗分析系统 全新的用户体验与操作自由度
先进的资产树结构，尊重您的管理方式； 不再拘泥于定制的有限数量能耗分析模板，用户可 完全按照自已的想法去深度分析能耗，想怎么比，就 怎么比； 多种界面主题风格及预留用户自定义接口 支持手机，PAD等各种平台操作浏览，随时关注你 的能耗使用情况。
.
水计量 费用 18%
1#楼照明总用电 1#楼空调总用电 1#楼办公总用电
水量 . 电量
. . . . .
2#楼
.
电量
会所
冷量计量 热量计量
自助餐区
. .
.
.
.
.
. 水量 . . 这种资产树结构下，更适用于商用建筑对 . 冷量计量 各租户或业态分布区的能耗情况的掌握 独立生活区
商业区
.
.
它可以帮助您 析，找不到节能依据
全面掌握建筑各用能设备单元或管理单元的能源数据
建筑设施能耗分析系统 -------SEED
指导日常的管理运行调节 寻找节能潜力，提供改造方案，指导改造实施 评价设备性能，比对设计与实际，指导未来设计
第二部分：建筑设施能耗分析系统 SEED
Thank You
能耗概览
设备管理 一次折算
本月
上周 上年 多时 间段 本年
能耗比较
回归分析
报告、诊断
良好的系统开放性与宽广的项目适应度
支持各种能耗类型及其子分类
水（新鲜水、氧化水、除氧水……）
电（当量折算、等价折算） 气（天然气、液化石油器、焦炉煤气……）
油（汽油、煤油、柴油……）
蒸汽、冷量、热量……
支持各种形式的费率计算
大型公共建筑节能是一项系统化工程，涉及项目设计、施工、运行等多 个阶段
建筑能耗的特点
在建筑全生命周期中
在建筑的全生命周期过程中，特别是建筑运行阶段，存在着巨
大的节能空间
设计 建造 运行
如何理解和分析现有的建筑运行参数，提出合理的用能指标？
如何从现有的建筑运行状况中，总结和反馈到新建建筑设计方案优化中？ 如何发掘建筑运行中的进一步节能重点和措施？
Thank You
5层 .
东侧
. .
西侧
5层照明用电 5层空调用电 5层办公用电 5层生活用水计量 5层中水计量 5层生活热水计量
. . .
.
全新的用户体验与操作自由度
------先进的资产树
XX康复中心 热量计 量费用 水计量 9% 市政给水 中水
. . . . .
XX康复中心 医院
Thank You
如何科学分析不同技术措施的节能潜力和运行效果？
建筑能耗的特点
您的建筑能耗统计 分析是否还处在这 样的阶段：
人工抄表 手工录入 费时费力，错误率高， 一笔糊涂帐
存在 粗放式管理 巨大 所以，您需要一套专业的建筑设施能耗分析系统 能耗 或者有 浪费 远传计量系统 无专业系统的能耗分 实时监控系统
一次执行即可得到多种报表，全方位多角度分析， 您所看到的将不再是一个面，而是一个多面体； 报表形式丰富多彩，饼、柱，曲线，条，堆叠，立 体，轮循； 报表数量无上限，报表模板灵活定义，功能模块专 业化，更有高级报表功能为您提供专家级的能耗分析。
良好的系统开放性与宽广的项目适用范围
能与各种能耗数据源接口；使用REST API架构，系 统开放性好，二次开发定制功能强； 支持各种能耗类型及其子分类（水、电、煤、油、 气、冷热量）、各种费率形式（普通、分时、分项） 商业建筑、学校、工厂……新、改、扩建项目
单位面积费用、单位面积电费、单 位面积水费、单位面积汽费、单位 面积BTU费、单位面积油费、单位 面积气费
总费用（人民币）
总费用、总电费、总水费、总蒸汽 费、总BTU计费、总气费、总油费
强大的多功能报表
能耗报告 能耗排名 分项能耗 能耗占比 日均负荷
高级报告 能耗报警
上月 上日 今日
单时 间段 本周
您可以得到什么？
然而SEED,远不只如此
强大的多功能报表 单位面积能耗（各能耗单
单位面积能耗、单位面积电耗、单 位面积水耗、单位面积蒸汽耗、单 位面积BTU、单位面积油费、单位 面积气费
位）
总能耗（各能耗单位）
总能耗（标煤）、总电耗、总水 耗、总蒸汽耗、总BTU计量、总油 耗、总气耗
单位面积费用（人民币）
建筑设施能效分析系统
(SEED -Structure Energy Efficiency Dashboard)
第一部分：建筑能耗的特点
建筑能耗的特点
目前我国城市建设飞速发展，大型新建建筑大量出现，现代建筑功能日
趋综合、结构复杂、新产品、新技术层出不穷
建筑体量增大，承载职能增多以及人们对建筑环境舒适度要求越来越高， 配备耗能设备越来越多，建筑运行能耗逐年增加
全新的用户体验与操作自由度
------先进的资产树
这种资产树结构下，您可以清楚直观看到建 调用电、5层水计量、
5层照明用电、5层空
5层冷量计量……
XX康复中心
1#楼 1层
. . . 10 层
筑结构特征以及能量计量的的分布 其实，还并不止如此
东侧、西侧 1~10层楼
. .
这种在前台展示的资产树的主要是作用是 2#楼 为用户在能耗分析时做‘万能比较’时，提
全新的用户体验与操作自由度
------先进的资产树
用户可根据项目的能耗计量表的设置情况及管理方式， 建立自己的资产树。
资产树支持组的管理方式，并且可以建立多层组。
资产树建立后，用户可灵活地在资产树中选择能耗计 量表或者各层管理组，进行能耗的统计与分析。 特有‚总表‛计量解决方案
Thank You
安全稳定的数据存储与处理
数据预处理计算：每小时耗量、日耗量；一次能源 折算；碳排放量；费用计算； 先进的数据管理方式：杂乱无章的能耗数据分门别 类管理，能耗分类，子分类，能耗分项规范存储，随 用随取，缩短数据查询提取时间； 后台的忙碌只为前台用户的操作体验
最新一代建筑设施能耗分析系统 强大的多功能报表
执行 预计算，快速提取，高效稳定 数据管理，分门别类
异常数据处理，精确计量
变量层级关系明晰
安全稳定的数据存储与处理
数据导入、预计算、分
类管理
B/S架构，支持多种浏览器登陆操作，并且支持在各
种诸如PAD、手机等智能移动终端设备上应用
强大的多功能报表 一组变量 一个时间段 一种功能模块 点击一次执行 通常的能耗管理软件：可以得到一份能耗报告，你 可以从一个侧面了解这组变量的能耗情况
1~5 供任意管理组及管理项的选择； 层楼 1~10层楼
.
2#楼
. . .
1层
. .
水量 电量
10层
.
特别是在有区域总表的情况下，其作用更
加显著。
3#楼
3#楼 1层
. . 总表解决方案，
按 可以帮助您总表与分表对比分析能源数据及 物 理 误差。 位 置
