五步放线法
2、平面纵向中间这根主控线是取y轴坐标线，横向是取x轴坐标线。 3、此图轴线是国家博物馆的理论尺寸，以理论数据，这些线都是由x、y轴平行过来的主控线。 4、土建提供的主控线平移至门中为金螳螂主控线，以主控线复出轴线，再从轴线减一米，定墙体。
案例2：国家应急新闻指挥中心工程坐标线的确认
一
建筑物外景
土建提供的主控线
说明：此阶段是放线最佳时期，这时空调、给排水、暖通、强弱电单 位均未进场施工，土建二次结构又进入尾声，工地障碍物少，有利于 经纬仪器、水准仪等仪器放线施工（减少协调）。
此阶段是主控线、标高线移交、抢放主控线、水平线、轴线或一米的 控制线。
1M线喷涂 一米线标识
大肠菌群及检验
大肠菌群并非细菌学分类命名，而是卫生细菌领域的用语，它不代表某一个 或某一属细菌，而指的是具有某些特性的一组与粪便污染有关的细菌，这些 细菌在生化及血清学方面并非完全一致，其定义为：需氧及兼性厌氧、在 37℃能分解乳糖产酸产气的革兰氏阴性无芽胞杆菌。一般认为该菌群细菌 可包括大肠埃希氏菌、柠檬酸杆菌、产气克雷白氏菌和阴沟肠杆菌等。
2、办公室准备工作（二）
其次看建筑施工图的总平面，建筑立面，建筑剖面图。但详图可 以暂时不看。待窗台和窗帘盒深化图纸时看。这些图纸往往是搞装 饰的人员不看的认为对我们装修没有用。再看结构施工图，主要是 基础图，主体结构平面、剖面图等构件详图之类可以先不看。 最后初步的阅读一下相关水、电、暖通安装施工图。他们的出入口 与土建和装饰的关系，至于内部通线、穿管的详图，开始时也可以 不看。 看图时要建筑与结构对照、土建与设备安装对照，这些时间是项 目部组织人员，忽略的关键时间之一，最好平面图，建筑剖面图、 机电安装剖面图）以达到不矛盾，无差错，才算阅图准备工作完毕。
案例2：国家应急新闻指挥中心工程坐标线的确认
一
建筑物外景
土建提供的主控线
说明：此阶段是放线最佳时期，这时空调、给排水、暖通、强弱电单 位均未进场施工，土建二次结构又进入尾声，工地障碍物少，有利于 经纬仪器、水准仪等仪器放线施工（减少协调）。
此阶段是主控线、标高线移交、抢放主控线、水平线、轴线或一米的 控制线。
1M线喷涂 一米线标识
大肠菌群及检验
大肠菌群并非细菌学分类命名，而是卫生细菌领域的用语，它不代表某一个 或某一属细菌，而指的是具有某些特性的一组与粪便污染有关的细菌，这些 细菌在生化及血清学方面并非完全一致，其定义为：需氧及兼性厌氧、在 37℃能分解乳糖产酸产气的革兰氏阴性无芽胞杆菌。一般认为该菌群细菌 可包括大肠埃希氏菌、柠檬酸杆菌、产气克雷白氏菌和阴沟肠杆菌等。
2、办公室准备工作（二）
其次看建筑施工图的总平面，建筑立面，建筑剖面图。但详图可 以暂时不看。待窗台和窗帘盒深化图纸时看。这些图纸往往是搞装 饰的人员不看的认为对我们装修没有用。再看结构施工图，主要是 基础图，主体结构平面、剖面图等构件详图之类可以先不看。 最后初步的阅读一下相关水、电、暖通安装施工图。他们的出入口 与土建和装饰的关系，至于内部通线、穿管的详图，开始时也可以 不看。 看图时要建筑与结构对照、土建与设备安装对照，这些时间是项 目部组织人员，忽略的关键时间之一，最好平面图，建筑剖面图、 机电安装剖面图）以达到不矛盾，无差错，才算阅图准备工作完毕。
五步放线法施工放线
施工放线技术交底一、 施工放线总体要求1. 控制线及标高线从主体到装修完成，都应使用同一原始线；在甲方见证下，原始线由总包土建单位移交给装饰单位，办理好移交手续，三方会签；2. 装饰单位项目部提前作好放线深化平面图，报工程部审批后实施；3. 控制线须在墙身、地面、天棚分别弹线，控制线标注清晰，便于识别；4. 所有控制线由施工员100%检查，项目经理根据放线图抽查60%以上，基础零控制线100%抽查，并有检查记录；5. 控制线镂空雕版标识的样式、文字大小、字体应按公司标准统一制作，镂空标识版样式附后，电气、给排水定点高度按设计图纸要求，标识版给出的高度只是标识版样式；6. 装饰施工员提前作好各种控制线的技术交底。
二、 准备放线工具1、 经纬仪2、 红外线放线仪3、 钢卷尺4、 墨斗，弹线采用黑色优质墨汁，要求与结构附着力强，且不褪色5、 各种标识的镂空雕板和优质喷漆6、 人字梯（用于天棚放线，需便于携带和移动） 三、 施工放线流程四、操作要点1、从土建单位移交每层投射的“十字”控制点，用经纬仪校核每层三个控制点位置是否准确，并验证控制点是否闭合，弹射“十字”形主控线，见图一，以控制点为中心，弹射“十字”形主控线；图一：“十字”形主控制线2、依“十字”形主控线，在结构板面弹出方正性控制线，纵横方向尽量贯穿相对户型的走廊和过道，以便往各房间引线，见图二；方正性控制线是整个放线工作的核心，所有控制线必须依据方正性控制线引测。
图二：方正形控制线3、依据方正性控制线围绕所有墙根部弹出墙身基础零控制线（距墙300mm），此线用于墙身装修饰面定位控制检查，同时标识距饰面层距离，弹出饰面层完成线，见图三；图三：基层零控制线及饰面层线4、基础零控制线投影至天棚上，同时标出距饰面层距离，弹出饰面层距离，见图四；所有基础零控线弹设完毕后,在其纵横十字线交叉点处采用红油漆做红色三角形标志，标记要明显，以方便将来使用。
图四：基层零控制线及饰面层线5、依据墙身完成面线，对设计图纸进行深化，确定每个部件的具体尺寸并标注在深化图纸上，经甲方确认后，将不同材质的分界线及分割线弹射在墙身，并标注材质名称，见图五；图五：材质分界线及分割线6、依据天花标高线及投影至天棚的墙身完成线，结合现场实际尺寸，对天花设计图纸进行深化（包含机电末端定位点），见尺寸标注在深化图上，在墙身弹出天花跌级线，见图六；图六：天花跌级完成线7、将方正形控制线引进卫生间，并弹出零基础控制线和墙身饰面层完成线，依据墙身饰面层完成线弹出墙身排版图、部件位置线，见图七；图七：墙身基础零控制线及墙身饰面完成线8、依据墙身饰面层完成线，在地面或者墙身标识出开关插座面板及给排水管口图八：卫生水电末端定点图九：生活阳台水电末端定点五、注意事项：1、基础零控线在应用中最重要的就是持续性，该控制线一定贯穿装修整个施工过程，坚决不允许在不同施工阶段重复弹设，避免出现误差累积；2、基础零控线是否合格的最重要的指标就是方正性，否侧现场会出现大小头，成品部件无法安装，必须保证该指标合格；3、在施工过程中，避免覆盖零控线，而导致零控线不易看清，在安装饰面层时没有控制依据；在每个房间中选择两面相交墙体，将控制线先投影到墙上作为备份。
五步放线施工法 ppt课件
人、扫地清理人员2人（此放线5人为一组，根据工作量的大小可增
加2-6组人员）。
ppt课件 28
预先刻制喷绘面板
ppt课件 29
仪器用途
红外线
红外线：是用来复合水准仪抄平是否误差。如没有 用木抖弹1m水平线，红外线远距离线粗以中为准。 水准仪：找平层1m水平线，夹在中间以减少误差。
水准仪
ppt课件
所引起的不良后果。特别是工期特别紧的项目能缩短工期。土建移交
的主控线即坐标Y在H-F轴中间，主控线即X轴位置，在8轴向7轴方向 500mm。根据土建移交的x、y轴的主控线，用平行移动法定金螳螂的 主控线(即金螳螂的坐标控线）。
ppt课件
44
马桶中心线
卫生间地面定位放线 及石材分割
ppt课件 12
A面墙石材排版 淋浴房
浴缸
ppt课件
13
三、五步放线的具体步骤（三） 3、根据草测线的结果，供深化设计师局部调整
平面图后，放造型线，称第三步放线。
ppt课件
14
走道控制线
造型完成面线
ppt课件
15
造型完成面线
第三步： 走道控制线以走道控制线采用平移法弹出走道完成面以 及与走道有关的门，内外墙完成面线。所以所有与走道有关的门 内线必须统一，以便成品化门统一尺寸一致加工。 第四步： 造型完成面线，对不确定模凌两可的造型留活口，不影响 大面积施工。
ppt课件 16
走道中心线 木饰面完成面
回风口
清镜完成面 门洞标识
ppt课件
17
木饰面、墙纸、 衣橱 房间1M水平线
插座
床头柜
ppt课件
18
墙面软包 床位中心线 筒灯
ppt课件
五步放线法二次
五步放线法之第四步
两条走道中线 从走道中线返门中线 制作门套完成面线
根据现场实际情况，（以贵阳项目为例，走道两边共十多套门，制作两 条走道中线，根据走道中线返门中线，进而制作统一门内线）制定统一门内 线有利于成品门的统一加工。
五步放线法之第四步
走道中线
门套完成面线
门中线
五步放线法之第四步
隔墙未立之前门套完成面线制作过程
五步放线法之第三步
各饰面分界标识 棚面造型地面映射
五步放线法之第三步
壁布、木饰面界面分界
木饰面、壁纸界面分界
五步放线法之第三步
地面石材排版
墙面瓷砖排版
五步放线法之第三步
机电点位图
五步放线法之第三步
棚面点位地面映射所用标识图例
五步放线法之第四步
以走道中线为基准线，调整与走 道有关的门套内、外侧的墙面完成面 线以定门套位置，放出门套完成面线 所有与走道有关的门内线必须统一， 以便成品化门统一尺寸一致加工
五步放线法之第一步
棚面无障碍物，有利于放线
地面无障碍物，有利放线
此阶段是放线最佳时期，这时空调、给排水、暖通、强弱电单位均未 进场施工，土建二次结构又进入尾声，工地障碍物少，有利于经纬仪器、 水准仪等仪器放线施工此 阶段是主控线、标高线移交、抢放主控线、水平线、轴线或一米的控制线
五步放线法之第一步
五步放线法之第一步
电梯中垂线
基准线
电梯中垂线两点连线，通过水平仪规方，可制作基准线。
五步放线法之第一步
基准点
主控线
根据基准线、基准点、设计图纸找出各工程具体的施工主控线。
五步放线法之第一步
装饰 一米线 土建标高线
通过经确认的土建50线（土建标高线、贵阳项目实际为一米 线），放出我司装饰一米线以及吊顶标高线。放线复核单需监理、 总包确认。（发文可配测量数据标注的图面±0.00水平线

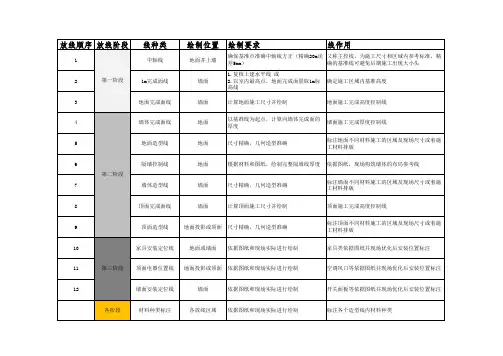

装饰五步放线法-线的分类和绘制区域
空调风口等依据图纸并现场优化后安装位置标注
12
墙面安装定位线
墙面
依据图纸和现场实际进行绘制
开关面板等依据图纸并现场优化后安装位置标注
各阶段
材料种类标注
各放线区域
依据图纸和现场实际进行绘制
标注各个造型线内材料种类
放线顺序 放线阶段
1
线种类
中轴线
绘制位置
地面并上墙
绘制要求
线作用
确保基准点准确中轴线方正（精确20m误 又称主控线，为施工尺寸和区域内参考标准，精 差5mm） 确的基准线可避免后期施工出现大小头 1.复核土建水平线 或 2.以室内最高点，地面完成面量取1m标 高线 计算地面施工尺寸并绘制 以基准线为起点，计算向墙体完成面的 厚度 尺寸精确，几何造型准确 确定施工区域内基准高度
5
地面造型线
地面
6 第二阶段 7
隔墙控制线
地面
根据材料和图纸，绘制完整隔墙线厚度
墙体造型线
墙面
尺寸精确，几何造型准确
8
顶面完成面线
墙面
计算顶面施工尺寸并绘制
9
顶面造型线
地面投影或顶面 尺寸精确，几何造型准确
ห้องสมุดไป่ตู้
10
家具安装定位线
地面或墙面
依据图纸和现场实际进行绘制
11
第三阶段
顶面电器位置线
地面投影或顶面 依据图纸和现场实际进行绘制
2
第一阶段
1m完成面线
墙面
3
地面完成面线
墙面
地面施工完成高度控制线
4
墙体完成面线
地面
墙面施工完成厚度控制线 标注地面不同材料施工的区域及现场尺寸或着施 工材料排版 依据图纸，现场构筑墙体的布局参考线 标注墙面不同材料施工的区域及现场尺寸或着施 工材料排版 顶面施工完成高度控制线 标注顶面不同材料施工的区域及现场尺寸或着施 工材料排版 家具类依据图纸并现场优化后安装位置标注
最新版大型建筑装饰装修工程精装修室内五步放线法课件
是线 整，
其称位 确为于 保水地 房平面 间线完 内，成 标即面 高一以 统米上 一水一 水平米 平线的 面，线
准线包 备。括 。对墙
后面 期完 做成 进面 一线 步和 装地 饰面 做造 好型
顶墙 标面 高线 线包 、括 以地 及面 墙完 面成 造面 型线 线、
吊
实反 际应 施顶 工面 中外 反框 映与 到装 地饰 面的 上面
金螳螂建筑装饰股份有限公司
第一步 基准线
第二步 水平线
第三步 地面线
第四步 墙面线
第五步 顶面线
第 1点 地面完成
第 2点 吊顶标高
第 3点 造型线
第 4点 注意
第 5点 验线
依据一米线向下反推1米，依据标注高度确定地面 完成面线，并标注
选取水平线与进准线与墙面完成线交点为起点，结 合深化图纸垂直放线，放出造型线。并标注
R=
L +h
2h
问题三： 阴角放线能在墙上体现，那对
于阳角部位、高空漏空部位如何 在墙上放线？
其实放线过后的复 线也很重要，有的部位需 要二次放线，如，有的地 面刚放完线，地面需要找 平，肯定会把放好的线覆 盖，由此我们就 需要二 次放线，在这里，提醒大 家，放的线记得上墙。
重点提示
墙面抹灰过后的二次放线
谢谢大家
根据调整的深化图纸，利用水平线，墙面基准线。 进行精确测量找点。完成插座线
注意安装单位在墙面的开关。比如报警铃、按钮、 手纸架、烘手器等
不能喷字，需要施工员复核尺寸
第四步 墙面线
墙面线：立面线的放置，可以清楚表达墙面材料的完成面、 地面厚度、吊顶标高的具体定位，墙面的具体一些尺寸等。
第四步 墙面线
第一步 基准线
其称位 确为于 保水地 房平面 间线完 内，成 标即面 高一以 统米上 一水一 水平米 平线的 面，线
准线包 备。括 。对墙
后面 期完 做成 进面 一线 步和 装地 饰面 做造 好型
顶墙 标面 高线 线包 、括 以地 及面 墙完 面成 造面 型线 线、
吊
实反 际应 施顶 工面 中外 反框 映与 到装 地饰 面的 上面
金螳螂建筑装饰股份有限公司
第一步 基准线
第二步 水平线
第三步 地面线
第四步 墙面线
第五步 顶面线
第 1点 地面完成
第 2点 吊顶标高
第 3点 造型线
第 4点 注意
第 5点 验线
依据一米线向下反推1米，依据标注高度确定地面 完成面线，并标注
选取水平线与进准线与墙面完成线交点为起点，结 合深化图纸垂直放线，放出造型线。并标注
R=
L +h
2h
问题三： 阴角放线能在墙上体现，那对
于阳角部位、高空漏空部位如何 在墙上放线？
其实放线过后的复 线也很重要，有的部位需 要二次放线，如，有的地 面刚放完线，地面需要找 平，肯定会把放好的线覆 盖，由此我们就 需要二 次放线，在这里，提醒大 家，放的线记得上墙。
重点提示
墙面抹灰过后的二次放线
谢谢大家
根据调整的深化图纸，利用水平线，墙面基准线。 进行精确测量找点。完成插座线
注意安装单位在墙面的开关。比如报警铃、按钮、 手纸架、烘手器等
不能喷字，需要施工员复核尺寸
第四步 墙面线
墙面线：立面线的放置，可以清楚表达墙面材料的完成面、 地面厚度、吊顶标高的具体定位，墙面的具体一些尺寸等。
第四步 墙面线
第一步 基准线
五步放线法-管理九区
装饰施工单位进场之后，在现场分五个步骤逐
步完成施工放线的放线法称为五步放线法。
五步放线法通过核对装饰施工各楼层总平面图
上理论尺寸与现场实际情况是否吻合、现场是 否有其他障碍物等，为深化图纸调整平面图提 供了可靠数据，为设计师调整和确认设计方案 提供了依据，避免仓促应付所带来的不良后果，
减少材料、人工及时间的浪费，有利于成本及
进场时的现场
清理后的现场
2、土建50线的移交及我司一米线的确认
根据土建提供的50线，对现场进行复核，查看是否 满足装饰要求。然后发文至总包、监理确认50线。
监理 确认
总包 确认 意见
与监理、总包、土建一起确认土建50线
确认联系单
通过经确认的土建50线，放出项目部常用的一米线 以及吊顶标高线。放线复核单需监理、总包确认。（发文 可配测量数据标注的图纸，为以后地面找平签证埋伏笔）
值得注意的是一次放线必须 将轴线、基准线引至墙面或顶面， 为二次放线的准确性做好前期准 备工作。
现场复核及问题的解决
现场 多出 墙需 拆除
现场 消防 箱移 位
现场 土建 墙凿 除
找基准线
通过测量、找轴线、兜方 等一系列的技术措施、方法， 找出走道、电梯厅中线来确定 基准线。
找基准点
依据轴线弹出走道中心 线作为基准线
装饰施工放线
---五步放线法
管理九区
目
录
一、装饰施工放线的重要性 二、以往放线法的局限性 三、五步放线法及其优越性 四、五步放线法之第一步 五、五步放线法之第二步 六、五步放线法之第三步 七、五步放线法之第四步 八、五步放线法之第五步
一、装饰施工放线的重要性
施工放线是整个装饰工程的起点，起点的好坏 关系到整个项目。放线过程是对整个施工现场 的复核，是对各材质间收口的把握，很多问题 会很直观的体现在放线工程中，如木饰面与石 材的收口、石材与墙纸的收口、各材料的进出 问题等等。
步完成施工放线的放线法称为五步放线法。
五步放线法通过核对装饰施工各楼层总平面图
上理论尺寸与现场实际情况是否吻合、现场是 否有其他障碍物等，为深化图纸调整平面图提 供了可靠数据，为设计师调整和确认设计方案 提供了依据，避免仓促应付所带来的不良后果，
减少材料、人工及时间的浪费，有利于成本及
进场时的现场
清理后的现场
2、土建50线的移交及我司一米线的确认
根据土建提供的50线，对现场进行复核，查看是否 满足装饰要求。然后发文至总包、监理确认50线。
监理 确认
总包 确认 意见
与监理、总包、土建一起确认土建50线
确认联系单
通过经确认的土建50线，放出项目部常用的一米线 以及吊顶标高线。放线复核单需监理、总包确认。（发文 可配测量数据标注的图纸，为以后地面找平签证埋伏笔）
值得注意的是一次放线必须 将轴线、基准线引至墙面或顶面， 为二次放线的准确性做好前期准 备工作。
现场复核及问题的解决
现场 多出 墙需 拆除
现场 消防 箱移 位
现场 土建 墙凿 除
找基准线
通过测量、找轴线、兜方 等一系列的技术措施、方法， 找出走道、电梯厅中线来确定 基准线。
找基准点
依据轴线弹出走道中心 线作为基准线
装饰施工放线
---五步放线法
管理九区
目
录
一、装饰施工放线的重要性 二、以往放线法的局限性 三、五步放线法及其优越性 四、五步放线法之第一步 五、五步放线法之第二步 六、五步放线法之第三步 七、五步放线法之第四步 八、五步放线法之第五步
一、装饰施工放线的重要性
施工放线是整个装饰工程的起点，起点的好坏 关系到整个项目。放线过程是对整个施工现场 的复核，是对各材质间收口的把握，很多问题 会很直观的体现在放线工程中，如木饰面与石 材的收口、石材与墙纸的收口、各材料的进出 问题等等。
金螳螂装饰工程施工放线方法-五步放线法
二、五步放线的目的
五步放线的目的是核对装饰施工各层楼层平 面总平面图上理论尺寸与现场实际是否相符合 。现场是否有其他障碍物等。通过核对，并记 录在总平面图上，为深化图纸调整平面图，掌 握了第一次实际数据。为设计师调整和确认设 计方案提供了可靠的依据。避免仓促上陈所引 起的不良后果。特别是工期特别紧的项目能缩 短工期。
2）与土建到现场移交的基准点、总控线或轴线。 3）人员进场协调影响我单位放线的障碍物。
五、控制线的确认
主控制线就是坐标，坐标是测量中用来确定施工轴线位置 及建筑物位置的，是人们假设的线。
X轴控制线
Y轴控制线
Y轴 X轴
办公室的工作准备
案例1：中国国家博物馆改扩建工程坐标线的确
认 1、此坐标线x轴是平行与天安门广场的南北中轴线，y轴是平行与天安门东西长安街的线。此两根
说明：此阶段是放线最佳时期，这时空调、给排水、暖通、强弱电单 位均未进场施工，土建二次结构又进入尾声，工地障碍物少，有利于 经纬仪器、水准仪等仪器放线施工（减少协调）。
此阶段是主控线、标高线移交、抢放主控线、水平线、轴线或一米的 控制线。
1M线喷涂 一米线标识
金螳螂坐标控制线
轴线及一米线
（主控线）
建筑平面图是一个理论图纸，通过现场复试是否有误。
外墙标高交接图
暖图布置面
现场准备
插座布置面
用途： 办公室工作准备，了解机电顶
面灯具照明；地面地插与墙面插座 。工期紧的项目，这个方法可行，
为下一道施工工序争取时间。
3、现场准备工作
1）根据建筑总平面图到现场草测，核对总平面图的理论 尺寸与现场是否吻合。现场上设计变更是否更改等。
坐标控制线地 面固定点
二、五步放线的目的
装饰工程施工放线方法
此线为机电完成面线
完成面线
顶面及机电完 成面线
以轴线放完成面线
三 五步放线的具体步骤二
2 各层各区域墙面四周顶面完成面向上250mm 机电标高线 地面±0 00水平线; 瓦工粉刷完成面 线卫生间 厨房间 服务间 乳胶漆 窗套线基层;油 工粉刷完成面线粉刷石膏;木工软包 硬包 木饰面 完成面线; 云石工干挂大理石完成面线;主墙面结 合节点草测线;称第二步放线; 也叫做湿作业施工 线;
预先刻制喷绘面板
仪器用途
红外线
水准仪
红外线：是用来复合水准仪抄平是否误差; 如没有用 木抖弹1m水平线;红外线远距离线粗以中为准;
水准仪：找平层1m水平线;夹在中间以减少误差;
此阶段是主控线 标高线移交 抢放主控线 水平线 轴线或一米的控制 线;
坐标控制线
轴线及一米线
主控线
以土建平移出来的主控线控制线;以主控线复合总包轴线检查总包轴 线是否与理论轴线有误差;如有误差;以我司主控线为主; 或者重新弹轴线; 从轴距减一米;弹墙面控制线;轴线从地面用红外线垂直水准仪移到墙面有 条件; 以一米水平线弹出顶面完成面线和机电控制线; 一般在吊顶完成面 250mm以上根据灯具型号而定;此尺寸测试吊顶造型及隐蔽地面±0 00线测 土建高差;
5 被装修二对面墙 地面找平;顶面造型所覆盖的 线;重新复线称为第五步放线;
二次放线
四 五步放线的前期准备工作有哪些
五步放线的前期准备工作分为三部分
1 仪器 工具 材料 人员
1 仪器： 经纬仪 水平仪 红外线 垂直水平仪 100m测量皮尺 7 5m 钢卷尺 200m红外线测距仪 三凌镜等都用于测量; 2 工具： 墨斗 钩鱼丝线红色 蓝色都用于弹线; 3 材料： 大锤 小锤 铁楸 木工板 150*150*3铁板 30*30*3角铁 Ø8*40膨胀螺栓 划瓷砖的金刚钻刀头;冲击钻 电焊机 切割机等都用 于放线定固; 4 人员：施工员 现场总带班 瓦油木带班 放线员 弹线工2人 扫地清 理人员2人此放线5人为一组;根据工作量的大小可增加26组人员;
建筑工程测量放线五步放线法PPT课件
及建筑物位置的，是人们假设的线。
X轴控制线
Y轴控制线
Y轴 X轴
办公室的工作准备
可编辑课件PPT
43
案例1：中国国家博物馆改扩建工程坐工标艺线的确认
1、此坐标线x轴是平行与天安门广场 的南北中轴线，y轴是平行与天安 门东西长安街的线。此两根相互 垂直的线，既是坐标也是国家博 物馆在天安门地区的主控线，所 有轴线都是由坐标方格定下来的 。
造型完成面线，对不确定模凌两可的造型留活口，不影响
大面积施工。
可编辑课件PPT
17
工艺
走道中心线 木饰面完成面 回风口 清镜完成面 门洞标识
可编辑课件PPT
18
工艺
可编辑课件PPT
木饰面、墙纸、 衣橱
房间1M水平线 插座 床头柜
19
பைடு நூலகம்
工艺
墙面软包 床位中心线 筒灯
可编辑课件PPT
20
工艺
机电点位现场定位此照 片是质量通病
以6 ～ 7轴中心线两边均分
可编辑课件PPT
26
所有移动门加工 尺寸签字确认书
以轴线定门安装位 置，可以检测班组
放线是否偏差
可编辑课件PPT
工艺
样品门加工交底
27
三、五步放线的具体步骤（五） 工艺
5、被装修二对面墙、地面找平，顶面造型所覆 盖的线，重新复线称为第五步放线。
可编辑课件PPT
28
工艺
可编辑课件PPT
21
工艺
通过放线？
可编辑课件PPT
22
三、五步放线的具体步骤（四） 工艺
4、以走道中间控制线为基准线，调整与走道有 关的门套内、外侧的墙面完成面线定门套，此 种放线方法称为平行放线法为第四步放线。在 施工中也叫走道施工法，门套成品化放线施工 法。
