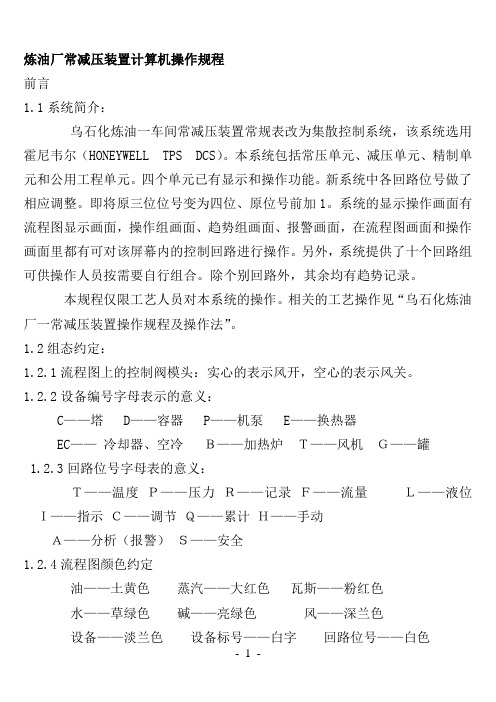

常减压装置联锁逻辑全部在DCS系统中实现，主要包括联锁停加热炉预热器和引 风机、引风机联锁停车、鼓风机联锁停车、常顶压缩机停机联锁、减顶压缩机停机联 锁等。旁路开关、复位开关和停车按钮均在面板上以软开关形式实现。 常减压安全仪表仅设计了设备联锁而没有设计工艺联锁，当工艺上出现安全问题 时无法自动停炉，需要依靠人工干预，存在安全隐患。
2016/2/18 10 10
2016/2/18
11 11
2016/2/18
12 12
五、减顶压缩机允许启动和停机联锁 1、减顶压缩机K102A停机联锁 当下列三个条件之一满足时将联锁停K102A：
1）润滑油压力PT-62502B/PT-62503B/PT-62504B三取二低报，低报压力≤0.15MPa
3）润滑油进油温度TE-60401出现≤10℃的低报；
4）润滑油泵EPI-604A/B均未启动并持续2分钟； 5）密封气压差PDI-12A/13A/14A/15A出现任一≤0.1MPa； 6）润滑油压力PT-60402/60403/60404≤0.35MPa时三取二联锁锁定K101A不允许启 动；同时启动辅助油泵UM-60401和UM-60401B。 开机前必须通过手动按钮HS-60202进行复位，使压缩机具备启动条件。 当辅助油泵需要停泵时，需要先手动复位RS-00301。
