灌装压盖机常见故事排除
液体灌装机的故障分析及维修
液体灌装机的故障分析及维修作者：杨育红来源：《电子技术与软件工程》2017年第16期【关键词】灌装机电气维修1 前言按包装容器的主要输送形式和运动轨迹可将灌装机分为直线式灌装机和旋转式灌装机。
直线式灌装机是包装容器沿直线方向作周期性间歇运动，在停歇时完成一排或一组灌装。
此类灌装机的特点是若干个计量缸直线排列，计量缸活塞杆头固定在水平横梁上，水平横梁通过滚珠丝杠驱动，上、下动作带动计量缸活塞完成吸油、排油（灌装）过程；在计量缸排油阶段，桶停歇接受灌装，计量缸吸油阶段，重桶或空桶随输送带运动离开或进入灌装工位。
直线式灌装机容器定位装置简单、对中性好、拆卸方便，更换桶型快捷；灌装平稳，灌装质量容易保证。
直线型灌装机一般用于无气液体灌装和多品种液体产品的灌装。
旋转型灌装机也可称为回转型灌装机，一般采用连续式灌注形式，即包装容器进入灌装工位后，由灌装机转盘带动绕主轴作旋转运动，在运行中自动完成灌注动作，然后由转盘送入封盖机进行封盖。
旋转式灌装机的特点是若干个计量缸圆周排列，计量缸活塞杆头安装在滚轮上，沿圆弧形倾斜轨道，上、下动作完成吸油、灌装过程.，重桶或空桶随转盘圆周运动，进入或离开灌装工位，是一个连续的生产过程，因此可以获得较高的灌装速度，但灌装不同形状的包装容器时卡具更换多、程序繁锁。
2 电气部分维护（1）检查空气三联体中的液位，若低于润滑油杯的1/2时，需加注透平油或HM32无灰抗磨液压油；定期清洗存水杯和过滤套，保持杯子的透明度和滤芯较小的压力降，清洗水杯时切忌用丙酮、苯等溶液清洗，以免损坏存水杯。
（2）对电气设备进行有效维护保养：首先要确保电路接地良好，然后检查电源灯/报警灯是否正常、各按钮/旋钮是否正常、秤台/秤罩是否清洁。
定期检查电子秤是否回零、电磁阀工作是否正常、气路接口是否漏气。
（3）保证称重式计量系统的精确度，不用时要处于空载状态，并定期检查称量系统的稳定性。
3 灌装机异常现象分析及处理见表1。
中亚灌装机常见故障与排除
７. 程序主控钥匙未打开
• 现象：关闭程序主控钥匙钮，所有动作都 停止，复位到初始状态；设备处于急停状 态；触摸屏切换到“系统封面”页面；蜂 鸣器响，弹出报警信息。上电后，开主控 钥匙钮，触摸屏自动切换到“系统操作目 录”页面。
• 处理：出现此报警信息时，打开程序主控 钥匙钮即可；当设备正在作停机准备时， 请不要关闭主控钥匙钮。
24、主机运行后，无拉膜、拖膜等 动作
• 检查主机传动箱同步-信号检测开关是否 正常
• 检查同- 步信号接近开关与凸轮之间- 的 检测距离是否合适，- 可适当调近一些
• 如接近开关已损坏，- 则应更换
25、纵封气缸动作不同步
• 适当调整: 调整同- 步信号凸轮 – 控制纵封 气缸出的时间；调整纵封气缸回凸轮 – 控 制纵封气缸撤回时间
实际未关死，而检测杆却送出全关信号） • - 物料管内压力过大，要求在0.8-1.8bar进
无菌仓 • - 液位计送出错误信号或者输出信号线断开
3．灌注管口不出料
• - 是否打开灌装开关 • - 检查顶罐背压阀（电磁阀控制的角座阀）
是否打开 • - 检查流量设定是否正确，流量控制阀是否
打开 • - 检查进料阀是否打开 • - 检查顶罐液位是否正常 • - 灌注管内是否被杂物（如密封圈等）堵塞
• 检查纵封气缸回接近开关，如损坏则更换
26、拖膜滚轮不动作
• -检查拖膜拖膜启动信号接近开关是否正常 • -检查检测距离是否合适（1mm左右），-
可适当调近一些 • -如拖膜启动接近开关已损坏则更换
清洗中常见故障及排除 1．清洗泵不转
- 检查清洗泵空气开关是否打开 - 检查清洗泵电机好坏
2．清洗回流管有不出水的现象
• 处理：此报警信息由相应拖膜伺服驱动器 出现故障引起；检查故障发生原因，排除 故障后，可用A拖膜[报警清除]钮复位；如 不能复位，请与生产厂家专业人员联系， 排除故障。
灌装机常见故障
第一灌装机常见故障一．主机不启动1.气压保护，气压低或没气压解决方法；打开气压阀，增加压力。
2.启动按钮坏或线断。
解决方法；更换按钮，检修线路复位。
预防措施；生产前认真检查，及时与操作工沟通处理解决3.急停按钮没复位，停止按钮坏或线断。
解决方法；急停复位。
更换停止按钮检修线路复位。
预防措施；做好生产前检查，停机后及时保养。
4.热过载保护。
热过载坏。
接触器坏。
解决方法；查明原因在复位，更换热过载，更换接触器测电流。
预防措施；按照巡查制度及时巡查。
5.PLC坏或PLC没电。
开关电源坏。
线断。
解决方法；更换PLC。
PLC没电检查线路修复和开关电源是否正常。
如果坏更换，预防措施；停产后及时保养检查。
发现问题及时解决。
二．开关角不定位1．旋转编码器坏或线断。
解决方法；更换旋转编码器。
检查线路修复。
预防措施；停机后，及时保养检查，发现问题及时解决。
2．PLC坏。
解决方法；更换PLC。
预防措施；停机后，及时保养，发现问题及时解决。
三．小车不工作1．PLC输出点坏，继电器坏。
解决方法；更换其他输出点，更换继电器。
预防措施；停机后及时保养，发现问题及时解决。
2.开关坏，电磁线圈坏，线断。
换气阀坏。
解决方法；更换开关、电磁线圈。
检查线路修复。
更换换气阀。
预防措施；停机后，及时保养，发现问题及时处理。
第二隧道常见故障一．隧道电机不启动1．按钮坏，电位器坏，变频器坏，开关电源坏，接触器坏，线断。
解决方法；检查开关常开点是否正常，如果不通更换按钮、测量电位器阻值是否正常如果不通更换、检查变频器输入和输出电压是否正常、如果不正常更换、开关电源测量输入和输出电压是否正常、如果不正常更换。
预防措施；停机后，及时保养，发现问题及时处理。
2、断路器缺相，控制电路变压器坏。
解决方法；测量电压判断断路器是否正常，如果缺相更换。
测量变压器输入和输出电压是否正常，如果输出电压不正常更换。
预防措施；保养到位，发现问题及时解决。

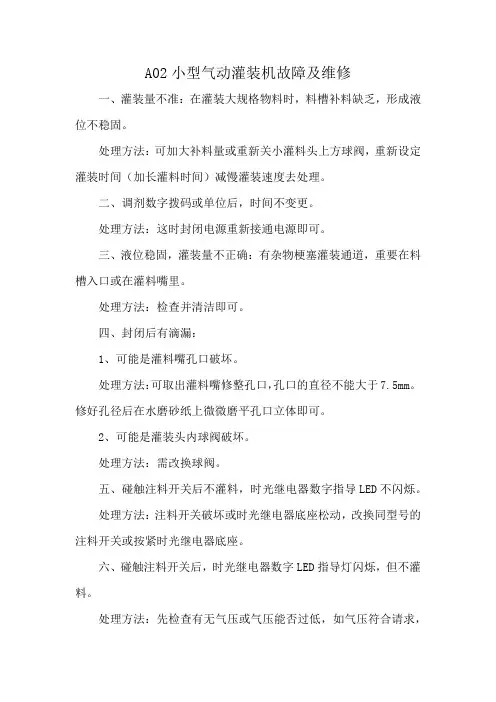

A02小型气动灌装机故障及维修
A02小型气动灌装机故障及维修
一、灌装量不准：在灌装大规格物料时，料槽补料缺乏，形成液位不稳固。
处理方法：可加大补料量或重新关小灌料头上方球阀，重新设定灌装时间（加长灌料时间）减慢灌装速度去处理。
二、调剂数字拨码或单位后，时间不变更。
处理方法：这时封闭电源重新接通电源即可。
三、液位稳固，灌装量不正确：有杂物梗塞灌装通道，重要在料槽入口或在灌料嘴里。
处理方法：检查并清洁即可。
四、封闭后有滴漏：
1、可能是灌料嘴孔口破坏。
处理方法：可取出灌料嘴修整孔口，孔口的直径不能大于7.5mm。
修好孔径后在水磨砂纸上微微磨平孔口立体即可。
2、可能是灌装头内球阀破坏。
处理方法：需改换球阀。
五、碰触注料开关后不灌料，时光继电器数字指导LED不闪烁。
处理方法：注料开关破坏或时光继电器底座松动，改换同型号的注料开关或按紧时光继电器底座。
六、碰触注料开关后，时光继电器数字LED指导灯闪烁，但不灌料。
处理方法：先检查有无气压或气压能否过低，如气压符合请求，
是电磁阀线圈破坏或气动阀芯被赃物卡住，拔去电源，关上板，用物旋动或按动相应电磁阀线圈旁的按钮，如阀门能换向举措，即示意电磁阀线圈破坏，如不能换向，则是阀门阀芯被卡，可改换电磁阀线圈或合成阀门进行修复（须要电工或有气动知识的人才可进行合成或检讨）。

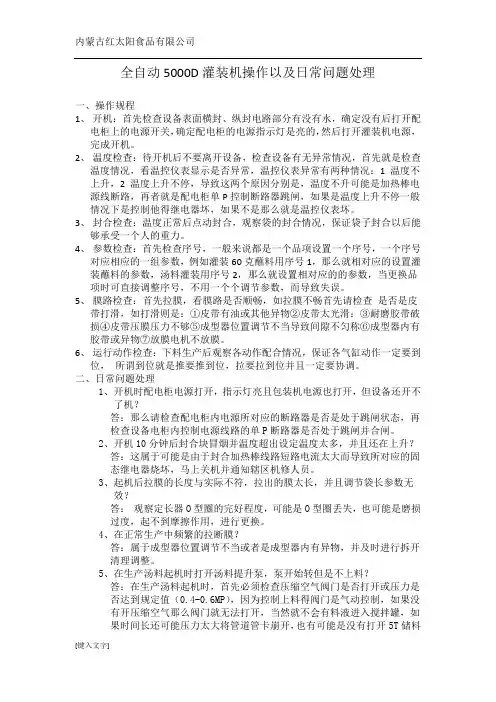

灌装机日常问题处理
全自动5000D灌装机操作以及日常问题处理一、操作规程1、开机：首先检查设备表面横封、纵封电路部分有没有水，确定没有后打开配电柜上的电源开关，确定配电柜的电源指示灯是亮的，然后打开灌装机电源，完成开机。
2、温度检查：待开机后不要离开设备，检查设备有无异常情况，首先就是检查温度情况，看温控仪表显示是否异常，温控仪表异常有两种情况：1 温度不上升，2 温度上升不停，导致这两个原因分别是，温度不升可能是加热棒电源线断路，再者就是配电柜单P控制断路器跳闸，如果是温度上升不停一般情况下是控制他得继电器坏，如果不是那么就是温控仪表坏。
3、封合检查：温度正常后点动封合，观察袋的封合情况，保证袋子封合以后能够承受一个人的重力。
4、参数检查：首先检查序号，一般来说都是一个品项设置一个序号，一个序号对应相应的一组参数，例如灌装60克蘸料用序号1，那么就相对应的设置灌装蘸料的参数，汤料灌装用序号2，那么就设置相对应的的参数，当更换品项时可直接调整序号，不用一个个调节参数，而导致失误。
5、膜路检查：首先拉膜，看膜路是否顺畅，如拉膜不畅首先请检查是否是皮带打滑，如打滑则是：①皮带有油或其他异物②皮带太光滑：③耐磨胶带破损④皮带压膜压力不够⑤成型器位置调节不当导致间隙不匀称⑥成型器内有胶带或异物⑦放膜电机不放膜。
6、运行动作检查：下料生产后观察各动作配合情况，保证各气缸动作一定要到位，所谓到位就是推要推到位，拉要拉到位并且一定要协调。
二、日常问题处理1、开机时配电柜电源打开，指示灯亮且包装机电源也打开，但设备还开不了机？答：那么请检查配电柜内电源所对应的断路器是否是处于跳闸状态，再检查设备电柜内控制电源线路的单P断路器是否处于跳闸并合闸。
2、开机10分钟后封合块冒烟并温度超出设定温度太多，并且还在上升？答：这属于可能是由于封合加热棒线路短路电流太大而导致所对应的固态继电器烧坏，马上关机并通知辖区机修人员。
3、起机后拉膜的长度与实际不符，拉出的膜太长，并且调节袋长参数无效？答：观察定长器O型圈的完好程度，可能是O型圈丢失，也可能是磨损过度，起不到摩擦作用，进行更换。
全自动粉末灌装机常见故障
全自动粉末灌装机作为生产厂家经常使用的设备之一，使用时间长了，难免就会出现一些故障，那比较常见的故障有哪些呢，下边一起来看看吧。
1 、PLC故障PLC故障主要有输出点继电器接点粘连。
如果该点控制电机，故障现象为有信号启动电机后，电机运转，但停止信号发出后，电机却不停止运转，当PLC 停电后，电机才停止运转。
如果该点控制电磁阀。
故障现象为电磁阀线圈不断电，气缸不复位。
如果用外力撞击PLC使粘连点分开的方法，可以协助判断该故障。
PLC输出点故障的维修方法有两种，比较方便的一种是用编程器修改程序，将损坏的输出点修改为备用输出点，同时调线。
如控制电磁阀的1004点损坏，改为备用点1105点。
可用编程器找到1004点的相关语句，keep(014)01004为keep(014)01105。
控制电机的1002点损坏，改为备用点1106，修改1002点相关语句out 01002为out 01106，同时调线即可。
如果没有编程器，则可采用比较麻烦的第二种，拆下PLC，拆开PLC将备用点的输出继电器拆下换到损坏的输出点上。
再按原线号安装即可。
2、接近开关故障灌装机包装机有五个接近开关。
三个用于刀保护，二个用于控制上下膜放膜电机。
其中用于控制刀保护的，偶尔一二次误动作。
就会打断正常的运转过程，且由于故障出现的次数少，时间短，给故障的分析、排除带来一定的困难。
故障原因是熔刀在下降过程中。
没有遇到被包装物。
而熔刀升位接近开关失去信号，就与护刀板接触到被包装物一样，熔刀自动向上返回。
故障维修方法，可将熔刀升位接近开关并联安装一个同型号的开关，双并联工作，以提高其可靠性。
3、磁性开关故障磁性开关用于检测气缸的位置和控制气缸的行程。
叠层、推包、压包和熔刀四个气缸动作相互关联，用磁性开关来检测和控制它们的位置。
故障主要表现为后续气缸不动作，原因是气缸速度较快，导致磁性开关不能检测到信号。
如推包气缸速度太快，推包复位后，压包和熔刀气缸不动作。
包装车间常见故障及处理对策
包装车间常见故障及处理对策前言在包装车间生产中，由于室内温度比外界高，湿度比外界大，机械设备受到较大潮湿气体的侵蚀，又属于连续运转，经常处于疲劳状态。
即使保养和维护十分及时，也只能降低故障的发生率，不可能完全杜绝故障的发生。
所以车间投入生产时，常常会出现一些机械故障和电器故障，如果不能迅速、及时的排除，将会造成整条生产线的效率低下，员工的积极性也会降低，酒、瓶、盖、商标、粘和剂等各种损耗会随之增高，产品质量将会受到一定的影响。
根据操作经验及查阅相关资料，下面就包装车间常见故障及相应处理对策，做一简单介绍。
一、洗瓶机常见故障及处理对策1．进瓶错位。
进瓶时瓶嘴顶住瓶盒，不能顺利推入校正进瓶离合，视错位的多少，调整进瓶离合的固定螺栓位置。
2．出瓶错位。
出瓶时瓶子不能准确地落在接瓶叉上，或推瓶凸轮不能把瓶子顺利推出(1)调整出瓶离合的固定螺栓位置；(2)调整出瓶槽轮内的固定螺栓位置；(3)调整出瓶瓶叉和推瓶的链条与出瓶离合的同步位置。
3．碱液泵压力低(1)清除叶轮上的碱垢；(2)碱水过稠，流速缓慢，重新过滤或放掉，重新加水加碱；(3)碱液泵电机老化，转速降低，重新绕制。
4．清水泵压力低(1)清除叶轮上的水垢；(2)清水供应不足，增加清水供应量；(3)喷淋嘴太大，更换喷淋嘴。
5．碱液槽加温慢(1)蒸汽压力过低，加大蒸汽压力；(2)蒸汽管道流量小，加大管道直径；(3)热交换器外围堵塞，冷热不能及时交换，卸下交换器，清除碱垢、水垢、泥垢等杂物。
6．瓶子除标不理想，有残标带出(1)碱液温度低，加高温度至68℃；(2)碱液浓度低，加碱含量至1．5％；(3)热喷堵塞，通透热喷喷嘴；(4)除标网堵塞，不能把残标及时清除。
7．瓶子有崩口、烂嘴现象(1)进瓶时不到位，瓶嘴碰住瓶盒，调整进瓶位置；(2)瓶盒有破损，瓶嘴能露出，修补或更换瓶盒；(3)进瓶大链条磨损严重，瓶盒与机底的位置落差较大，更换磨损严重的链条。
8．瓶手有啃底、掉底现象(1)机底有凸凹，不平整，修补机底；(2)碱水槽和热水槽的温差太大，降低冷热水之间的温差至23℃。
全自动灌装机故障常见原因
全自动灌装机故障常见原因全自动灌装机故障常见原因：1. 电源故障：全自动灌装机的电源故障可能导致设备无法正常运行。
例如，电源线松动、电源开关损坏等。
在检查和排除故障时，需要检查电源线是否连接牢固，开关是否正常工作。
2. 机械故障：全自动灌装机的机械部件可能会因为长时间使用或过度磨损而导致故障。
例如，装填头、输送带、电机等可能会出现断裂、损坏等问题。
此时需要检查相关机械部件是否松动或磨损，及时更换和维修。
3. 传感器故障：全自动灌装机通常配备了多个传感器用于检测和控制各种操作。
传感器故障可能会导致设备无法正常工作，例如，液位传感器故障会导致灌装不准确。
对于传感器故障，需要检查传感器是否正常连接，清洁传感器表面，并更换故障传感器。
4. 控制系统故障：全自动灌装机的控制系统是设备正常运行的关键。
控制系统故障可能会导致设备无法操作或出现错误。
例如，PLC控制器故障会导致程序无法执行。
对于控制系统故障，需要检查控制器的连接、电源和程序是否正常，并通过重新加载或更换控制器来解决故障。
5. 泵故障：全自动灌装机的泵用于吸入和输送液体。
泵故障可能会导致液体无法正常输送或流失。
例如，泵密封损坏会导致液体泄漏，泵运转不畅会导致液体输送不正常。
对于泵故障，需要检查泵的连接、密封和轴是否正常，并及时更换或维修。
6. 供液故障：全自动灌装机需要稳定的供液系统来保证正常运行。
供液故障可能会导致灌装操作中断或不准确。
例如，供液管路堵塞、液体缺乏等。
对于供液故障，需要检查供液管路是否通畅，液体是否足够，并及时补充和清洁。
7. 操作错误：全自动灌装机的操作人员使用不当也可能导致设备故障。
例如，设置参数错误、操作程序错误等。
对于操作错误，需要培训操作人员，并确保操作按照正确的流程进行。
以上是全自动灌装机常见故障的一些原因。
在进行故障排除时，需要根据具体的情况进行检查和维修，确保设备能够正常运行。
此外，对于全自动灌装机的维护保养也是预防故障的关键，定期检查和维护设备，及时更换磨损和老化部件，可以延长设备的使用寿命和减少故障发生的可能性。
GFB40-12灌装机维修方法
GFB玻璃瓶灌装封口机故障排除方法一、进瓶螺杆、进瓶星轮与灌装阀门的错位。
解决办法：松开进瓶螺杆和进瓶星轮的紧定螺丝，以料缸上的灌装阀定位，固定进瓶星轮，然后固定进瓶螺杆。
二、进瓶星轮与灌装阀门错位。
三、灌装阀门与中间落盖星轮错位。
四、中间落盖星轮与封口轴座错位。
五、封口轴座与出瓶星轮错位。
解决办法：松开中间落盖星轮上的固定螺丝及封口齿轮的胀套，以料缸上的灌装阀定位，调整好位置后，固定中间落盖星轮上的固定螺丝及封口齿轮的胀套。
（松开封口齿轮的胀套时，胀套上保险条千万不能拆下。
）六、进瓶星轮处过渡板与灌装托瓶座高度调整(抖动现象)。
七、灌装托瓶座与中间落盖星轮处过渡板高度调整(抖动现象)。
八、中间落盖星轮与封口托瓶座处过渡板高度调整(抖动现象)。
九、封口托瓶座与出瓶星轮处过渡板高度调整(抖动现象)解决办法：1、检查每个小滚轮的磨损情况，要求每个小滚轮的外径和内孔尺寸一致。
如更换小滚轮一定要整套更换，不能单换其中一个。
2、调整灌装和封口的平道轨，要求每个进口比出口高0.2mm。
十、限位导轨的调整方法。
解决办法：限位导轨与灌装或封口平道轨之间距离，比小滚轮的外径大0.3mm.。
十一、灌装容量调整方法。
1、调整料缸的高度。
2、调节平衡导轨的高度。
十二、压盖压力的调整。
解决办法：调整封口盘的高度。
1、调整封口盘的高度。
2、调节封口导轨的高度。
十三、下盖有效率的调整。
解决办法：1、调整下盖导轨卡簧之间的距离。
2、调整下盖导轨与玻璃瓶瓶口的高度。
3、调整下盖导轨与玻璃瓶瓶口的中心。
4、调整玻璃瓶瓶口与下盖导轨压板的高度。
十四、模具卡盖及下盖道轨卡盖调整。
解决办法：1、检查模具的切膜情况，是否有毛刺，如有毛刺拆开模具的凹凸模，磨床进行加工。
如凹凸模磨损严重，更换模具。
2、检查铝膜的质量。
3、检查模具的吹风系统，调节吹风板每个风道的风量。
4、调节模具的退盖时间。
5、调节拉膜时间。
6、调节下盖道轨的吹风位置及风量。
洗灌封常见故障及处理方法.
灌装机常见故障处理※灌装设备常见故障：【不灌装】、【装量不稳定】、【不对号灌装】一、灌装机不灌药处理方法：①显示屏液位，检查储液缸是否有药。
②检查压缩空气压力是否正常。
③检查灌装隔膜阀时间设定对不对，如果不对调整灌装时间。
④检查PLC计时，或时间继电器是否有损坏,如是继电器坏，就更换继电器。
⑤如果上面的检查都是正常的，哪么就要检查光纤感应{光电开光}是否对应工位，如果光纤感应对应工位不正，那么就要调整工位。
（工位的调节方法:首先对正分盖盘，点动主机，把分盖拨盘的分盖口超出风道。
然后把灌装机的进瓶拨盘前的光纤感应，对应到手指的中间。
打开洗瓶机，机台正面面板，下面有个中号齿轮,有两个感应器也就是接近开关，然后对应到上面的铁片，分单双号。
）二、装量不稳定处理方法：①检查储液缸里的液面是否稳定，检查储液缸上面的液位感应器是否短路，如果是液位感应器坏就更换感应器。
②检查气动阀上面的气管是否有漏气，如果有漏气的更换气管。
③如果上面的都检查了，那么在检查一下储液缸里面有没有东西，如果有东西，那么把储液缸清理干净。
（储液缸上面有个硅胶垫，因为清场要把硅胶垫放在储液缸上面，通蒸汽做密封用，如果是操作工不小心，把硅胶垫拿了掉在储液缸里面，而没有发现，所以要检查认确储液缸没有东西。
）三、不对号灌装处理方法：①检查显示屏，查看灌装工位设定，是否准确。
②检查配电柜灌装时间续电器的线路有没有短路的，如果有短路的，哪么断开电路，排出故障。
③检查灌装机下面的电滑环是否有问题，如果是电滑环出了问题，哪么更换电滑环。
储液缸里面有药，但是显示屏上没有液位显示，说明液位感应器出了故障，检查液位感应器上面的线路是否脱落，断路，感应器是否损坏。
焊盖机常见故障※焊盖设备常见故障：【焊盖不紧及焊接错位】、【理盖斗盖子跟不上飞盖】、【加热板温度达不到】一、焊盖不紧及焊接错位处理方法：①加热板温度不够，调节加热板温度。
②加热板的上下高度没有调节好，调节加热板已焊盖机手指中间高度。
液体灌装机的故障分析及维修
动 ，在运 行中 自动完成灌注动作 ，然后 由转 盘
送 入 封 盖 机 进 行封 盖 。
旋 转式 灌装机 的特 点 是若 干个 计量 缸 圆
周 排 列 ，计 量 缸 活 塞 杆 头 安 装 在 滚 轮 上 ，沿 圆 弧 形 倾 斜 轨道 ， 上 、 下 动 作 完 成 吸 油 、灌 装 过
自动化控制 ● Ａ ｕ ｔ ｏ ｍａ ｔ ｉ ｃ Ｃ ｏ ｎ ｔ ｒ ｏ
，
一
羹
液体灌装机的故障分析及维修
文／ 杨 育红
一 则 对 酬 蝶 维 协 雠 一
～ 枇黻 一 设述明 一 瑚 吐 ～ Nhomakorabea重
称重 俸 戚器
称 重箍 制器 １
可编程控 制器 （ Ｐ Ｌ Ｃ）
（ １ ）容 器 输 送 不 到位 ， 容 器 偏 离 称 的 中
程 ；重桶 或空桶随转盘圆周运动 ，进入或离 开 灌装工位 ，是 一个连 续的生产过程 ，因此可 以 获得较高 的灌装速度 ，但灌装不同形状的包装
容器 时 卡 具 更 换 多 、 程 序 繁 锁 。
每次偏 差近似 且稳定则应 首先从称重系统校准 方面来考虑 ；如果每 次偏 差不同，则首先应考 虑灌装 头精细灌装 时的流量 是否偏 大，其次要
工位 。
警灯 是否正常 、各按 钮 ／ 旋钮是 否正常、秤台 ／ 秤罩是 否清洁 。定期检查 电子秤 是否回零 、
电磁 阀工 作 是 否 正常 、气 路 接 口是 否漏 气 。
操作 。 （ ６ ）灌装 头开关控制 系统 电磁 阀开关动
作不及时。
（ ３ ）保证称重 式计量 系统的精 确度，不
包装印刷设备灌装机械
包装印刷设备灌装机械概述包装印刷设备是现代工业生产中不可或缺的一环。
在各个行业中，灌装机械是其中的一种重要设备。
灌装机械主要用于将液体、粉末或颗粒状物质装入包装容器中，并进行密封，以确保产品的质量和保存期限。
本文将介绍包装印刷设备中的一个重要组成部分——灌装机械。
首先，我们将介绍灌装机械的基本原理和功能。
然后，我们将详细介绍灌装机械的结构和工作过程。
最后，我们将讨论一些常见的灌装机械故障及其解决方法。
基本原理和功能灌装机械是一种自动化设备，通过机械传动和控制系统实现液体、粉末或颗粒状物质的灌装和封口。
其基本原理是通过一系列的运动和动作来完成灌装的过程。
灌装机械的主要功能包括：1.填充：根据产品的要求，将准确的数量的物质填充到包装容器中。
2.封口：通过热封、螺纹盖或夹紧等方式，将包装容器密封，防止产品泄漏或受污染。
3.标签：根据产品的需求，将标签粘贴到包装容器上，以便消费者识别和使用。
结构和工作过程灌装机械的结构和工作过程可以根据其具体类型和应用领域而有所不同。
下面是一种常见的灌装机械结构和工作过程示意图：灌装机械结构和工作过程示意图灌装机械结构和工作过程示意图1.送料系统：将包装容器进给到灌装区域。
2.灌装系统：根据产品的要求，将物质从储料器中灌装到包装容器中。
3.封口系统：对包装容器进行密封，以防止产品泄漏或受污染。
4.标签系统：将标签粘贴到包装容器上，以便消费者识别和使用。
5.控制系统：控制整个灌装机械的工作过程，监控各个组成部分的运行状态。
具体的工作过程如下：1.包装容器进入送料系统，由输送带或者机械手将其定位到灌装区域。
2.灌装系统根据产品的要求，通过灌装头或者阀门等装置将物质从储料器中灌装到包装容器中，同时可以根据需要精确控制灌装量。
3.灌装完成后，包装容器进入封口系统。
根据产品的性质和包装要求，采用相应的封口方式，如热封、螺纹盖、夹紧等。
4.封口完成后，包装容器进入标签系统。
根据产品的需求，自动识别包装容器的类型和大小，将相应的标签粘贴到包装容器上。
常见的灌装机故障
常见的灌装机故障
一、灌装机灌装量不准或不出料：
1、速度节流阀和灌装间隔节流阀是不是封闭，节流阀不能封闭。
2、快装三通控制阀内是不是有异物，如有，请整理，快装三通控制阀和灌装头的皮管内是不是有空气，如果有空气，尽量将空气削减或扫除。
3、查看所有密封圈是不是损坏，如有损坏，请替换新的。
4、灌装嘴阀芯是否有卡塞表象或延迟打开，如有卡塞，要把阀芯从头安装好方位。
如延迟打开，需调理薄型气缸节流阀。
5、快装三通控制阀内上下紧缩螺旋弹簧的弹力，弹力过大止回阀会打不开。
6、灌装速度是不是太快，调节灌装速度节流阀，下降灌装速度。
7、一切的卡箍、皮管扣能否密封好，如有请修正。
8、磁性开关不是是松动，每次调好量后请锁紧。
二、灌装机物料从料缸后端有以下原因：
1、料缸是不是在料缸支架的中心方位，料缸如有异动请从头安装好位置。
2、料缸活塞与活塞杆是不是紧固，如有松动请锁紧。
3、料缸活塞O型密封圈是不是损坏，如有损坏请替换。
三、灌装机料缸活塞推到顶后不回来：
活动磁性开关的位置，按下急停开关，从头调整活动磁性开关。
(编辑:王亚茹)。
全自动灌装机出现故障的原因
扬州市圣彩轻工机械设备厂
全自动灌装机出现故障的原因
全自动灌装机是常用的液体灌装设备，应用范围很广。
为了延长全自动灌装机的使用寿命，在出现故障时要及时的进行维修。
全自动灌装机的常见故障可以分为以下几点：
1、机械故障（机械配件的连接、劳损）
2、电器故障（PLC、电磁阀、线路、传感器）
3、气路故障。
对于机械故障最好的避免方法就是常常检查，防止螺丝、紧固件松动，机械密封经常更换，防患于未然！技术人员在操作过程中，要仔细、认真，调整到位，比如说，该上紧的螺丝一定拧紧，像一些铝块连接的螺丝就不要太紧，防止滑丝，应该对正的地方对正，防止出现卡瓶、塞瓶现象！关于电气部分的问题相对就复杂一些了，因为现在90%多的全自动灌装机都是用PLC控制的，这就涉及到了程序控制的问题啦，其实PLC是不经常会出现故障的，只要按照厂家技术人员的办法保养这大可放心使用，留意防潮，防水！
扬州市圣彩轻工机械设备厂。
操作全自动灌装机时出现这类问题怎么办
操作全自动灌装机时出现这类问题怎么办全自动灌装机是一种现代化、高效率的灌装设备，广泛应用于化妆品、饮料、食品等领域。
但是，在使用的过程中，会遇到一些问题，需要及时处理，保证设备的正常运行。
本文将介绍使用全自动灌装机时可能遇到的问题及其解决方法。
问题一：无法启动设备如果全自动灌装机无法开启，有可能是以下原因导致：1.电源线路问题：检查电源线路是否正常，插头是否松动或接触不良。
2.控制器损坏：检查控制器是否有损坏，如果有，需要拆卸检查或更换控制器。
3.气源压力不足：检查气源压力是否正常，如果不足，需要调整气源压力。
4.转换开关问题：检查转换开关是否正常，如果有问题，需要更换开关。
问题二：设备漏料在使用全自动灌装机时，可能会出现设备漏料的情况，这可能是以下原因导致：1.管路堵塞：检查管路是否堵塞，如果是，需要清理管路。
2.测量误差：检查流量计和压力计是否准确，如果不准确，需要更换设备。
3.机械部件损坏：检查灌装机部件是否有损坏，如泵、管路等，如有需要及时更换。
问题三：设备报警全自动灌装机在运行过程中可能会发出报警，这组可能是以下原因导致：1.设备过热：如果设备过热，会自动报警，此时应该及时停机并检查设备散热系统。
2.过载：检查全自动灌装机是否过载，如是需要减少负荷。
3.控制器故障：检查控制器是否损坏，如是需要及时更换控制器。
问题四：设备灌装速度慢全自动灌装机在运行过程中可能会出现速度较慢的问题，这可能是以下原因导致：1.液体粘度大：如果灌装的液体粘度大，则灌装速度会慢，此时可以在设备管路上增加加热装置来降低液体粘度。
2.轴承损坏：如果轴承损坏，会导致灌装机转速下降，需要及时更换轴承。
3.电机故障：如果电机出现故障，也会导致速度降低，此时也需要更换电机。
综上所述，操作全自动灌装机时，可能会遇到一些问题，但只要注意日常维护，即可保证设备正常运行。
如果遇到问题无法解决，可以联系售后服务进行维修。
新灌装设备故障原因分析与解决方法
每1000小时检查,每3000小时更换碳刷
5)包材在纸仓内穿错位置
对操作工进行培训.指导.提高操作技能
6)马达驱动卡损坏,送纸马达不转
更换马达驱动卡
7)纸路位置不正确,包材抖动较大
重新设定纸路位置
7
生产中滑槽报警
1)纸管冷却润滑水流量小
调节润滑水流量
2)滑槽位置不对
重新设定滑槽位置
更换无菌室门的密封条及双氧水槽链条密封
4
生产中双氧水槽低液位
1)Y108顶部灌注阀动作不灵敏
拆开检查阀的密封.重新设定灌注量
2)无菌室正压太高
调整无菌室正压30-35MMWC
3)双氧水罐中的双氧水的液位低
及时添加双氧水
4)液位探头损坏
更换液位探头
5)液位探头接线松动
检查液位探头线路
6)液位继电器损坏
更换密封
4.水管路堵塞
每周保养时清洗粗过滤器和磁性过滤器
5.水环压缩机机械密封泄漏
更换机械密封
6.汽水分离器堵塞
每周保养时拆洗汽水分离器
7.无菌空气压力开关损坏
更换无菌空气压力开关
11
生产中主加热器温度报警
1.主加热器接线柱松动
拧紧接线柱螺丝,每1000小时大修时检查
2.主加热器加热管烧坏
更换主加热器
每周保养时检查各个喷雾连接点
5.喷雾阀未打保养时拆洗过滤器
7.液位传感器损坏
更换液位传感器
8.喷雾液位继电器损坏
更换液位继电器
10
无菌空气压力低报警
1.水供应压力低
要求水供应压力达到3.0-4.0bar
2．密封水电磁阀Ｙ32未动作
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
主要是压盖柱铜挡抉断裂，会造成吊瓶，压盖机高度调整尺寸[23]毫米。
以上故障基本上是常见故障需要经常去点检工，检查，关察，情况不对快速处理。
南京轻工集团
售后服务中心王源生
2009.7. 8
八
提升气缸不正常。
检查有油没油，导向拄是拉毛，导向块是否间僚过大，密封件是否漏，提升气缸平台大镙母是否松动。
十
压盖机进盖不好，压盖不正，吊瓶。
盖气缸是否正常，位置是否对如不对进行调整，滑道镙钉是否松动，是否磨损，吹气头位置是否松动，气源压是否正确，气源压力一次在[5 Kg]。检查压盖中心磁柱是否松动。
五
真空泵抽酒
原因保养不太好真空阀漏，检查修理，弹簧压力是否正常，有小玻璃与脏东西需要拆下清洗，每天要进行一次检查与维护保养。
六
进出瓶跳瓶，压盖进出瓶跳瓶。
原因是过度板不对，需要调整，进高，出高[相差0.5mm]，会造成进瓶不对中。
提升气缸镙钉是否松动高低不一，需要调整。.
七
激泡不好。
检查激泡压力是否正常，激泡电机是否正常，过虑桶是否不畅，温度是否正常，进水口压力是否达到[1.5kg]以上。
调整进瓶齿轮箱下面的齿轮，将齿轮松开调整同步,将进瓶镙杆跟进瓶星轮调整同步时。将底下镙钉紧好。
三ቤተ መጻሕፍቲ ባይዱ
工作跟旋转台错位
这台是分体传动的较好调整，是用电器来调整，用点动点准位置后按一下复位开关。机械调整是调整旋转台下涨紧松开，调整好同步在将镙钉紧好
四
灌机出现不灌装，不下盖现象。
主要是环上的接近开关走位造成的，将三个接近开关调整好，但一定要同步才行，检查开阀器是否正常。每天要对这些零件进行一次检查，镙钉是否松动。
灌装压盖机常见故障排除
一
灌出的酒阀喷酒。放泡。半瓶。满瓶。
主要是阀没有关闭好，调整闭阀器，冲气阀不密封有漏气现象，边排气边冲气，检查更换，镙钉松动。
是真空阀漏，保养清洗检查不到位，酒温过高，酒体不稳定，排气不畅。
分流伞坏，回气管歪不正，开阀不到位。
瓶囗密封件坏，排气阀漏气，提升气缸漏气压力不足。
二
进瓶缺位。
