换热站中主要设备

1．补给水泵连续补水定压方式 (1)原理
定压点--设在网路循环水泵的吸入 端。 压力调节阀--保持定压点恒定的压 力。
作用原理：定压点压力作用在 调节阀膜上，从而控制阀芯的移 动，调节阀孔流动面积，调节流 量，维持定压点压力。
(2)特点 • 补水泵始终连续运行，即使供热系统停止运行时 也如此，电耗大。 (3)适用范围 • 适用于系统规模较大、供水温度较高的供热系统。
循环水泵
循环水泵：是驱动热水在热水供热系统中循环流 动的机械设备。它直接影响到热水供热系统的水 力工况。 1.网路循环水泵流量的确定： 网路的最大设计流量，作为计算网路循环水 泵的流量的依据，循环水泵的流量按下式计算：
G (1.1 1.2)G '
G ——循环水泵的流量， t h ； ' G ——热网最大设计流量， t h 。
3.循环水泵的选择原则
水泵Gxh≮管网Gw.z； 当装有旁通管时，应计 旁通管流量。 循环水泵特性曲线， 工作点附近较平缓，G 变化时，H变化较小。 循环水泵安装在回水 管上，允许工作温度 ≮80℃；安装供水管 上，必须采用热水循环 水泵。 水泵工作点应在水泵 的高效区内。
Δp H
η
G
循环水泵不少于两台，其中一台备用。当 四台或四台以上并联运行时，可不设置备 用水泵。采用集中质调节时，宜选用相同 型号水泵并联工作。 多热源联网运行或质量—流量调节的单热 源供热系统，热源循环水泵应采用变频调 速。 当采用分阶段改变流量的质调节时，宜选 用流量和扬程不等的泵组。 对只有采暖和热水供应的热水供热系统， 可考虑专设热水供应循环水泵。 多台水泵并联运行，选择水泵时，应绘制 水泵和热网水力特性曲线，确定其工作点。
热交换器又称为换热器，是大型集中供暖热 力站系统中的主要设备，其作用是将一次网蒸汽 或高温水的热量，交换给二次网的低温水，其特 点是换热效率高，污染少。 一、热水换热器 热水换热器的分类： 按参与热交换的介质分为： 汽--水换热器 水—水换热器 按传热方式分为： 表面式换热器 混合式换热器
• 表面式换热器--冷热两种流体被金属壁面 隔开，通过金属壁面进行热交换的换热器。 如壳管式、套管式、容积式、板式和螺旋 板式换热器等。 • 混合式换热器—冷热两种流体直接接触进 行混合而实现热交换的换热器。如淋水式， 喷管式换热器等。
2
2．热水网路补水泵的选择原则
• 闭式热水供热系统的补给水泵的台数，不应少于 两台，可不设备用泵。 • 开式热力网补水泵不宜少于三台，其中一台备用。 • 当动态水力分析考虑热源停止加热的事故时：事 故补水能力≮ΔV95-70+Gbs • 事故补水时，软化除氧水量不足时，可补充工业 水。
补水泵定压：用供热系统的补给水泵保持定 压点压力固定不变的方法。定压方式有：补给水 泵连续补水定压方式、补给水泵间歇补水定压方 式、补给水泵补水定压点设在旁通管处的定压方 式、补给水泵变频调速定压。
换热站主要设备
供暖系统与热水网路采用间接连接的换热站
民用集中热站示意图 1—压力表；2—温度计；3—流量计；4—手动调节阀； 5—供暖用水—水换热器；6—供暖系统循环水泵；7—补给水调节阀； 8—补给水泵；9—除污器；10—旁通管

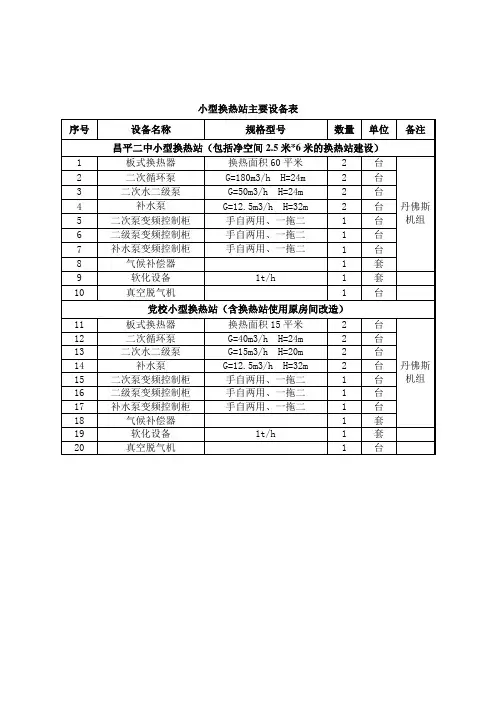

换热站中的设备
• 主要设备：循环水泵，补给水泵，换热设 备。 • 辅助设备：软化水装置，控制装置，分集 水器，水箱，压力表，温度计，止回阀， 蝶阀，电磁阀，安全阀，截止阀，除污器， 电磁除垢仪， 疏水器，凝结水箱等。
2.网路循环水泵扬程的确定： 循环水泵的压头应不小于设计流量条件下热 源、热网和最不利用户环路即主干线上的压力 损失之和。扬程按下式计算：
H 1.1 ~ 1.2H r H wg H wh H y
H ——循环水泵的扬程，m H2 O ，
H r ——网路循环水通过热源内部的压力损 失，m H2 O ， H wg ——网路主干线供水管的压力损失， m H2 O m H2 O H wh ——网路主干线回水管的压力损失， m H2 O H y ——主干线末端用户系统的压力损失，
补给水泵
补给水泵：补充系统的漏水损失和保持系统的补水点 的压力在给点范围内波动。 1、补给水泵的选择 补给水泵定压时 流量 开式 Gb Gxt.max Gbs 闭式 Gb 4Gbs 扬程 H b H j H b Z b H j —补水点的压力，即系统静水压曲线的高 m H2 O ； 度， mH O ； Z b —补水系统管路的压力损失， m。 H b —补水箱水位与补水泵之间的高度差， 系统的补水点一般选择在循环水泵入口处，补水点 的压力由水压图分析确定。
⑵特点
①可适当地降低运行时的动水压线，网路循环水泵 吸入端的压力<定压点的静压力。 ②调节阀门m和n的开启度，可控制网路的动水压 曲线升高或降低。 ③旁通管连续补水定压，系统运行压力调节灵活。 ④旁通管不断通过网路水，循环水泵流量增加，电 耗增加。 ⑤旁通管连续补水定压，补水泵可以连续运行，也 可间歇运行。
3．补给水泵补水定压点设在旁通管处的定压方 式 • 在热源的供、回水干管之间连接一根旁通管， 利用补给水泵，使旁通管J点保持符合静压线 要求的压力。
作用原理：通过控制定压点J点的压力，来控 制压力调节阀的开大与关小，从而调节补水 量，保持定压点的压力不变。通过开启旁通 管上的两个阀门可以控制动水压的升高或降 低。
壳管式水—水换热器(一) 1—管箱；2—垫片；3—管板；4—换热管； 5—壳体；6—支承板；7—拉杆；8—壳体连接管； 9—管箱连接管；10—螺母；11—螺栓；12—垫片； 13—防冲板；14—螺母；15—螺栓；16—放电管； 17—泄水管；18—排污管
8
7
1
2
3
5wk.baidu.com
4 9 6
图6-21 板式换热器构造示意图 1—加热板片；2—固定盖板；3—活动盖板；4—定位螺栓；5—压紧螺栓； 6—被加热水进口；7—被加热水出口；8—加热水进口；9—加热水出口
图6-22 卧式容积式换热器
2．补给水泵间歇补水定压方式 (1)原理
• 作用原理：补给水泵的启动和停止运行是由电接点式压 力表的表盘上的触点开关控制的。 • 到达定压点的上限值时，补给水泵停止运行。当网路循 环水泵的吸入端压力下降到定压点的下限值时，补给水 泵重新启动补水。
⑵特点 优点：补水泵间歇运行，减少电耗。 缺点：压力有一定的波动，造成补水泵的频繁 启动，影响补水泵的使用寿命。 ⑶适用范围 宜使用在系统规模不大、供水温度不高、系统 漏水量较小的供热系统中。
4．补水泵变频调速定压：使用范围不受限，节能经济， 实现无极调速。 ⑴定压原理 根据供热系统的压力变化，改变电源频率，平滑无 级地调整补水泵转速，进而及时调节补水量，实现 系统恒压点压力的恒定。 ⑵关键设备：变频器 变频器的工作原理：通常50Hz的交流电先变为直流 电，再经过逆变器把直流电变换为另一种频率的交 流电。
