电源供电电路
电路的基本功能
电路的基本功能电路的基本功能是指电路可以实现的各种主要功能，这些功能通常包括：电源供电、信号输入和输出、信号处理、时序控制、数字逻辑及存储、数据通信。
一、电源供电：电源供电是电路实现工作的基础，它提供的电能将激活电路中的元件并实现所需的功能。
电源供电可以是直流或交流，也可以是稳定的或不稳定的，电压大小也不同。
电源供电可以是单一的，也可以是多路的，多路电源可以同时提供多种不同的电压用于激活电路中的不同元件。
二、信号输入和输出：信号输入和输出是电路中最重要的功能之一，它能够输入和输出电子信号，它可以将一种信号转换为另一种信号，而且还能够检测信号的强度和频率。
三、信号处理：信号处理是指在电路中对信号进行加工处理的功能，使其具有更好的性能特性。
它的加工过程可以是加法、减法、乘法、除法、位运算等等，可以实现非常复杂的数学操作，可以实现高速度的处理效果。
四、时序控制：时序控制是指在电路中控制信号的传输和处理的功能，是实现精确控制的最佳方法。
它通常使用时间延迟器和计数器，按照设定的时序来控制信号的传输和处理，以实现精确的控制。
五、数字逻辑及存储：数字逻辑及存储是指在电路中使用数字逻辑元件和存储器实现信号的输入和输出的功能，数字逻辑元件如开关、多路复用器等可以实现复杂的数字逻辑操作，而存储器可以存储和传送数据。
六、数据通信：数据通信是指在电路中实现数据的传输和接收，它可以利用串行通信接口实现数据的传输，也可以利用无线电频率范围内的信号来实现数据的传输。
它可以提供不同的协议，如I2C、RS-232、USB等，以实现设备之间的数据传输。
以上就是电路的基本功能的详细介绍，电路的功能不仅仅是这六种，还可以有更多，但是这六种功能是电路中最为基础的功能，是电路实现其他功能的基础。
电源电路的功能和组成
电源电路的功能和组成
每个电子设备都有一个供给能量的电源电路。
电源电路有整流电源、逆变电源和变频器三种。
常见的家用电器中多数要用到直流电源。
直流电源的最简单的供电方法是用电池。
但电池有成本高、体积大、需要不时更换（蓄电池则要经常充电）的缺点，因此最经济可靠而又方便的是使用整流电源。
电子电路中的电源一般是低压直流电，所以要想从 220 伏市电
变换成直流电，应该先把 220 伏交流变成低压交流电，再用整流电
路变成脉动的直流电，最后用滤波电路滤除脉动直流电中的交流成分后才能得到直流电。
有的电子设备对电源的质量要求很高，所以有
时还需要再增加一个稳压电路。
因此整流电源的组成一般有四大部分，见图 1 ，其中变压电路其实就是一个铁芯变压器。

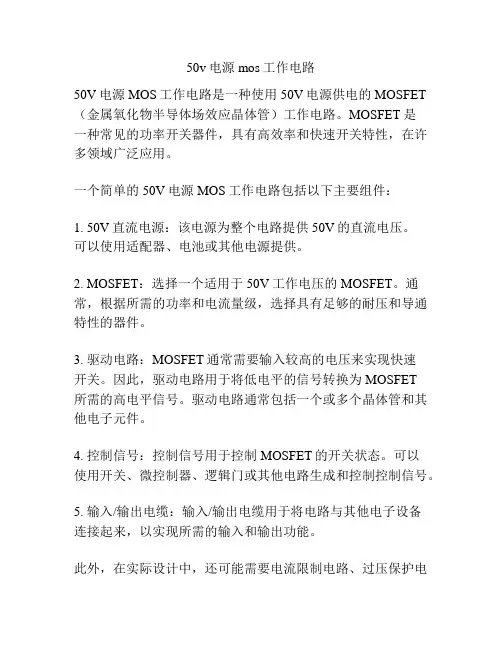

50v电源mos工作电路
50v电源mos工作电路
50V电源MOS工作电路是一种使用50V电源供电的MOSFET （金属氧化物半导体场效应晶体管）工作电路。
MOSFET是
一种常见的功率开关器件，具有高效率和快速开关特性，在许多领域广泛应用。
一个简单的50V电源MOS工作电路包括以下主要组件：
1. 50V直流电源：该电源为整个电路提供50V的直流电压。
可以使用适配器、电池或其他电源提供。
2. MOSFET：选择一个适用于50V工作电压的MOSFET。
通常，根据所需的功率和电流量级，选择具有足够的耐压和导通特性的器件。
3. 驱动电路：MOSFET通常需要输入较高的电压来实现快速
开关。
因此，驱动电路用于将低电平的信号转换为MOSFET
所需的高电平信号。
驱动电路通常包括一个或多个晶体管和其他电子元件。
4. 控制信号：控制信号用于控制MOSFET的开关状态。
可以
使用开关、微控制器、逻辑门或其他电路生成和控制控制信号。
5. 输入/输出电缆：输入/输出电缆用于将电路与其他电子设备
连接起来，以实现所需的输入和输出功能。
此外，在实际设计中，还可能需要电流限制电路、过压保护电
路、过热保护电路和滤波电路等辅助电路，以确保电路的安全和稳定工作。
需要根据具体应用场景的需求和具体的MOSFET器件选择和驱动电路设计其他参数，进行电路设计和优化。
在设计和使用电路时，应特别注意保持安全距离以避免电路故障、短路或火灾等危险。
双电源电路的工作原理
双电源电路的工作原理
双电源电路可以分为两种类型：双电池电路和双电源供电电路。
1. 双电池电路：
双电池电路是指使用两个电池并行连接来提供电力。
每个电
池的正极和负极分别与电路的正极和负极相连。
通过并联电池，电路可以实现更长时间的供电，因为两个电池之间的电压并不会相加，而是保持一致。
当其中一个电池耗尽电力时，另一个电池能够继续为电路供电。
2. 双电源供电电路：
双电源供电电路是指使用两个独立的电源，其中一个作为主
电源，另一个作为备用电源。
主电源通过开关和保护电路与电路连接，备用电源则保持待机状态。
当主电源失效或出现问题时，开关会自动切换到备用电源，以确保电路的持续供电。
这种电路常用于对电力供应要求非常高的设备和系统，以保证在主电源故障时的不间断供电。
总的来说，双电源电路通过使用两个电池或者两个独立的电源来提供电力，以增加供电的稳定性和可靠性。
无论是双电池电路还是双电源供电电路，其工作原理都是通过在电路中引入另一个电源来实现备用供电，并在主电源失效时切换到备用电源。
这样可以确保电路能够持续工作或保持稳定，减少供电中断带来的影响。
主板的电源供电电路及过载保护
主板的电源供电电路及过载保护一、引言现代电子设备的核心组件之一是主板，它承载着整个系统的运行和控制。
而主板的正常工作离不开电源供电电路以及过载保护的设计。
本文将探讨主板的电源供电电路以及过载保护的原理和应用。
二、主板电源供电电路主板的电源供电电路是将来自电源适配器的直流电转换为主板所需的各种电压和电流的过程。
典型的主板电源供电电路包括以下几个主要部分：1. 整流桥和滤波电容电源适配器输出的是交流电，而主板所需的是直流电。
整流桥的作用是将交流电转换为直流电，而滤波电容则能对转换后的电流进行平滑处理，消除电压的纹波。
2. 变压器和稳压芯片变压器用于将整流桥输出的高压直流电转换为主板所需的低压直流电。
而稳压芯片则负责将输出的电压保持在设定的稳定值，以确保主板正常运行。
3. 电源管理芯片电源管理芯片是主板电源供电电路的核心组件之一，它负责监测电源的状态和输出电压，并与操作系统进行通信，以实现电源管理的功能，如电源的开关控制、省电模式等。
4. 电源连接器和供电线路电源连接器是将电源适配器和主板连接起来的接口，通过供电线路传输电能。
连接器的设计必须考虑到电压和电流的要求，以及接触的可靠性和稳定性。
三、主板的过载保护过载保护是保护主板和其他电子设备免受过电流或过功率造成的损害的一种重要机制。
以下是主板常见的过载保护方法：1. 过流保护过流保护主要是通过在电源供电电路中安装保险丝或过流保护开关来实现。
当电流超过设定阈值时，保险丝会断开电路，或过流保护开关会自动跳闸，切断电源，以防止电流过大而损坏主板。
2. 过功率保护过功率保护是通过监测主板消耗的功率来实现的。
当主板消耗的功率超过设定阈值时，过功率保护电路会自动切断电源，以防止过大的功率导致主板烧毁或其他故障。
3. 温度保护温度保护是通过在主板上安装温度传感器来实现的。
当主板温度超过预设值时，温度保护电路会自动切断电源，以防止过热引起的损坏或故障。
同时，一些主板还配备有风扇等散热装置，以帮助降低主板温度。
供电电路 原理
供电电路原理
供电电路是一种用于提供电能给其他设备的电路。
它由电源、导线和负载组成。
在供电电路中，电源是提供电能的源头。
常见的电源有电池、电压稳定器和电网等。
电源通常会产生一定的电压，以驱动电流在电路中流动。
导线是电能的传输通道。
它通常由金属制成，具有良好的导电性能。
导线将电源与负载连接起来，使得电能可以顺畅地传输。
负载是电路的终端设备，它消耗电能并将其转化为其他形式的能量。
常见的负载有电灯、电机、电脑等。
不同的负载对电能的需求可能有所不同，因此供电电路需要根据负载的特性来设计。
在供电电路中，电流会从电源流动到负载上，形成一个闭合回路。
电流的大小取决于电源的电压和负载的电阻。
根据欧姆定律，电流与电压成正比，与电阻成反比。
为了保护供电电路的安全和稳定性，通常会添加一些保护元件，如熔丝、保险丝和过载保护开关。
这些保护元件可以在电路出现故障时切断电流，防止电路和设备受损。
总之，供电电路通过电源、导线和负载构成一个闭合回路，使得电能可以从电源传输到负载上。
在设计和使用供电电路时，
需要考虑电源的电压、负载的特性以及安全保护等因素，以确保电路的正常运行。
开关电源电路原理
开关电源电路原理开关电源电路是一种常用的电源供电方式。
相比线性电源，开关电源具有高效率、小体积、稳定性好等优点，因此在各个领域得到了广泛的应用。
了解开关电源的原理对于电子工程师和爱好者来说是非常重要的。
本文将介绍开关电源的基本原理以及其工作过程。
一、开关电源的基本原理开关电源的基本原理是通过控制开关管（也叫开关MOS管）的导通和截止来实现电源输出电压的调节。
开关电源主要由输入电流滤波电路、整流电路、PWM调制电路以及输出滤波电路等组成。
1. 输入电流滤波电路开关电源的输入电流滤波电路主要由输入滤波电容和输入滤波电感构成。
输入滤波电容能够对输入电流进行平滑，使得输入电流的波形更加接近直流。
而输入滤波电感可以起到滤除高频噪声的作用，从而保护后续电路。
2. 整流电路整流电路主要由整流二极管和输出滤波电容构成。
在开关电源中，通常采用整流二极管将输入电压的负半周截掉，从而得到一个单向的输出电压波形。
输出滤波电容的作用是进一步平滑输出电压，使得输出的直流电压更加稳定。
3. PWM调制电路PWM调制电路是开关电源的核心部分，其作用是通过调节开关管的导通和截止时间，改变输出电压的占空比。
一般采用固定频率的PWM调制方式，通过将输入电压转换成高频PWM信号，并且通过控制开关管的导通和截止时间来调节输出电压的大小。
4. 输出滤波电路输出滤波电路主要由输出滤波电感和输出滤波电容构成。
输出滤波电感可以滤除PWM调制带来的高频噪声，而输出滤波电容可以进一步平滑输出电压。
二、开关电源的工作过程开关电源的工作过程可以简单分为导通状态和截止状态两种情况。
1. 导通状态当PWM调制电路控制开关管导通时，电路中的电感会储存能量，同时输出电容开始向负载放电。
此时，输出电压会逐渐上升，直到达到设定值。
2. 截止状态当PWM调制电路控制开关管截止时，电路中的电感释放储存的能量，并将其传递给输出电容。
同时，输出电容会向负载供电，并且带动电流流向负载。
5V电源电路设计(包括电路各模块的详解)
5v电源电路的设计本设计是要设计一个+5V直流电源供电，这里没有直接的+5V电压，而直流电源的输入电压为220V的电网电压，在正常情况下，这一电网电压是远远的高于本设计所需的电压值，因而需要先使用变压器，将220V的电网电压降低后，再进行下一阶段的处理[4]。
变压器是这一电源电路起始部分，将220V的电网电压转变为本设计所需的较低的电压，就可以进行下一阶段的整流部分。
一般规定v1为变压器的高压侧，v2为变压器的低压侧，v1侧的线圈要比v2侧的线圈要多，这样就可以将220V 的电网电压降低，如图1所示：图1变压器单相桥式整流电路，就是将交流电网电压转换为所需电压，整流电路由四只整流二极管组成。
下面简单介绍一下单相桥式整流电路的工作原理，为简便起见，这里所选的二极管都是理想的二极管，二极管正向导通时电阻为零，反向导通时电阻无穷大。
在v2的正半周，电流从变压器副边线圈的上端流出，经过二极管D1，再由二极管D4流回变压器，所以D1、D4正向导通，D2、D3反向截止，产生一个极性为上正下负的输出电压。
在v2的负半周，其极性正好相反，电流从变压器副边线圈的下端流出，经过二极管D2，再由二极管D3流回变压器，所以D1、D4反向截止，D2、D3正向导通。
桥式整流电路利用了二极管的单向导电性，利用四个二极管，是它们交替导通，从而负载上始终可以得到一个单方向的脉动电压[6]。
单相桥式整流电路如图2所示：图2单相桥式整流电路本设计的滤波电路采用的是电解电容和二极管并联方式滤波，简单的讲就是电容两端电压升高时，电容充电，电压降低时，电容放电，让电压降低时的坡度变得平缓，从而起到滤波的作用。
这里选用电解电容是因为电解电容单位体积的电容量非常大，能比其它种类的电容大几十到数百倍，并且其额定的容量可以做到非常大，价格比其它种类相比具有相当大的优势，因为其组成材料都是普通的工业材料，比如铝等等。
电解电容并联二极管，有效防止了电压反相。
电源供电电路原理
广东合赢教学设备有限公司
任务4 电源供电电路原理
建议课时：2学时
广东合赢教学设备有限公司
任务3 电源供电电路原理
知识目标
（1）知道新能源汽车电子控制单元的作用； （2）知道滤波和稳压的原因及工作原理； （3）能够理解滤波和稳压的区别； （4）能通过示波器测量电源供电电路的波形，并做出正确分析； （5）正确规范的使用实训板，养成良好的新能源汽车维修职业素养。
教学目标
广东合赢教学设备有限公司
任务3 电源供电电路原理
内容结构
学习目录
广东合赢教学设备有限公司
任务3 电源供电电路原理
任务导入
蓄电池同时为汽车和车身电器供电，所以在汽车日常行驶过程中，蓄电池电压 会随着车身用电器的使用情况变化而变化。为了避免电压的不稳定造成汽车控制单 元内部电子元件的损坏，需要维持电源电压的稳定，保护ECU内部电路。
图3-4-4 集成电路1117实物
广东合赢教学设备有限公司
现今的汽车发展，许多地方都应用了电子控制单元， 如图3-4-1所示，例如：新能源汽车整车控制器、ABS控制 单元、安全气囊控制单元和多向可调电控座椅等。随着汽 车电子化、自动化的提高，电子控制单元将会日益增多。
图3-4-1 新能源汽车控制单元
广东合赢教学设备有限公司
任务3 电源供电电路原理
知识准备
图3-4-2 滤波前后波形对比
广东合赢教学设备有限公司
任务3 电源供电电路原理
知识准备
知识链接3：稳压的原因及其原理
蓄电池同时对仪表盘、灯光照明、雨刮等车身用电器供电，同时也负责各电子控制单元的供电 。汽车日常行驶过程中工作状态频繁变换，如加速超车、红灯路口减速或爬坡等等，还有用电设备 不定时的使用，如夜间行车打开前照灯、雨天天气打开雨刮或使用鼓风机通风等等。负载的变化导 致了蓄电池电压的不稳定，容易损坏电子元件，因此，电路需要稳压。如图3-4-3所示，要求在负载 变化的情况下，能稳定电源电压，提高电路的安全性。
各种开关电源电路原理详细解剖
各种开关电源电路原理详细解剖开关电源电路是一种常见的电源供电电路，其采用了开关管（如MOSFET、BJT等）等元件进行开关控制，通过快速的开关过程来调整输入电源的输出电压或电流。
开关电源电路具有高效率、小体积和稳定性等优点，被广泛应用于各种电子设备中。
开关电源电路主要分为两个部分：输入端和输出端。
输入部分由滤波电路和整流电路组成，而输出部分则是由开关变换电路和滤波电路组成。
下面将详细介绍开关电源电路的原理。
1.输入端输入端主要包括变压器、整流电路和滤波电路。
变压器是将交流电源变换为所需的输入电压，在开关电源中通常采用高频变压器，可以有效减小体积。
整流电路使用整流二极管或整流桥，将交流电压转换为直流电压。
滤波电路用于降低输入电压的纹波，通常由电容和电感组成。
2.开关变换电路开关变换电路是开关电源电路的核心部分，主要包括开关元件、驱动电路和控制电路。
开关元件通常采用MOSFET或BJT，通过控制开关元件的导通和截止，实现输入到输出的电流或电压转换。
驱动电路负责对开关元件进行驱动，保证其正常工作。
控制电路根据输出电压或电流的变化情况，对开关元件的工作状态进行调整和控制。
3.输出端输出端主要由输出电感、输出电容和负载组成。
输出电感用于过滤开关元件产生的高频脉冲，减小输出纹波。
输出电容则用于提供稳定的直流输出电压。
负载是接在输出电容之后的电子设备，通过负载电流来消耗电源提供的电能。
开关电源电路的工作原理是：当输入交流电压通过滤波电路和整流电路转换为直流电压后，控制电路会监测输出电压或电流的变化情况，并根据需要对开关元件的工作状态进行调整。
当需要提供更大的输出电流时，开关元件导通，输入电源能量通过变压器传递到输出端；当需要较小的输出电流时，开关元件截止，变压器不再传递能量到输出端。
通过快速的开关过程，可以在较高频率下实现输入电压和输出电压的转换。
总结起来，开关电源电路通过开关元件的控制实现输入输出电压或电流的转换，具有高效率、小体积和稳定性等优点。
供电电路的作用是什么原理
供电电路的作用是什么原理供电电路是一种将电能转化为其他形式能量的装置，它的主要作用是为各种设备、器件或电力系统提供所需的电能。
供电电路中包括了不同的元件和设备，通过将电流传送到不同的负载上，实现了电能的转换和利用。
下面我将从供电电路的原理、作用以及一些实际应用方面进行详细阐述。
供电电路的原理是基于电流与电压的关系来工作的。
根据欧姆定律，电流（I）等于电压（U）与电阻（R）之间的比值，即I = U/R。
在一个闭合的电路中，当连接电源后，电动势（电压）会驱动自由电荷在导线中移动。
在这个过程中，阻抗提供了电阻，其作用是限制电流的大小。
电源通过提供电压来驱动电流流动，从而完成电能的传输和转换。
供电电路的作用主要包括以下几个方面：1. 为设备和器件供电：供电电路为各种电子设备、电器、电动机等提供所需的电能。
例如，我们的家庭中的电灯、电视、冰箱等家电设备都需要电能来正常工作，供电电路通过将电能传递到这些设备上，满足了它们的工作需求。
2. 稳定电压和电流：供电电路可以通过使用稳压器或稳流器来稳定输出的电压和电流。
对于一些灵敏的电子设备，如计算机、手机等，稳定的电压和电流对其正常运行非常重要。
供电电路可以通过对电压和电流进行调节和稳定，确保设备能够在正常范围内工作。
3. 保护负载和电源：供电电路中通常包含保护装置，如熔断器、过载保护器等。
这些装置能够在电路中出现故障或过载时自动断开电流，以保护负载和电源免受损坏。
4. 能量转换和效率提升：供电电路可以将不同形式的能量转换为电能。
例如，太阳能电池板可以将太阳能转化为电能，汽车发电机可以将机械能转化为电能。
此外，供电电路还可以通过使用变压器来改变电能的电压和电流等参数，以提高能源的利用效率。
除了以上几个基本作用之外，供电电路还有一些特殊的应用：- 电力系统：电力系统是一个复杂的供电电路网络，包括发电厂、输电线路和配电系统等。
它主要用于为城市或地区提供大规模的电力供应，满足人们生活、工业和商业等各种需求。
电池供电电源电路设计方案
电池供电电源电路设计方案（工程师）在研发设计一些电路项目，或多或少都会遇到设计的电路系统是由电池（供电）；对于这类电池供电的项目，相信工程师都会知道，如何保持更长的电路工作时间是需要作为重要的评估因素；电池在电池供电项目，由于在长时间的工作中电池电量会逐渐降低，电池的电压与驱动负载能力也会变小变弱，这就是工程师为什么要做相应的（电路设计）方案来尽可能维持电路的正常工作时间；比如在（智能）穿戴（产品）上，电池的续航时间直接影响用户的体验电池电压下降那么小伙伴们可能就要问电路一点通，如何才能有效的增加电池的供电时间呢？这个只能从电池的特性，理论分析中找到答案；（电源芯片）电池的四个电路核心指标参数：电压，（电流），功率，内阻；（芯片）哥就从电压的参数指标和小伙伴们探讨如何做相应的电路设计增加工作时间长度，其他实现方案途径暂时保留个小秘密，呵呵.....如果电路一点通和小伙伴们能选择一个合适的电池电源管理电路，能在电池电压下降到极低的条件下亦能保证电路正常工作，岂不是一个比较好的解决方案？电池电路系统在同样的电池供电条件下，电池电压最大值为9V；A电路选用普通的（电源）芯片（AMS）1117-3.3V SOT-223作为电池的电路管理系统，B电路选用芯片哥（推荐）的电源芯片ME6118-3.3V SOT-223作为电池的电路管理系统；同样的电池，同样的电源输出3.3V，同样的电路负载，为什么芯片哥设计的B电路系统工作时间更长呢？3.3V电源芯片参数对比查看两个电源芯片的规格书得知：1，推荐的ME6118 SOT-223电源芯片输入输出压降差可以为80mV，而AMS1117 SOT-223电源芯片输入输出压降差达到1000mV；2，输入输出压降差的电路意义是在输出同样为3.3V的条件下，ME6118电源芯片只需要电池电压为3300+80=3380mV即可，AMS1117电源芯片则需要电池电压为3300+1000=4300mV；由此使用AMS1117电源芯片的A电路系统的电池工作效率不如使用ME6118电源芯片的B电路系统的电池工作效率，也就间接实现了延长电路系统的工作时间；电池电源管理电路对比图关于芯片哥推荐的电源芯片ME6118 SOT-223，想要了解更多的详细（技术资料），请查阅其详细的数据规格书；SOT-223封装图关于电池供电的电路系统，小伙伴们是否有更好的延长电路工作时间的其他方案呢？。
ecu电源供电电路原理
ecu电源供电电路原理一、引言在现代汽车中，电子控制单元（Electronic Control Unit, ECU）扮演着至关重要的角色。
ECU负责对车辆的各个系统进行监控和控制，如发动机控制、制动系统、空调系统等。
而ECU正常运行所需的关键是稳定可靠的电源供电。
本文将介绍ECU电源供电电路的原理和工作方式。
二、ECU电源供电电路概述ECU电源供电电路主要由电源管理模块、功率放大模块和过滤电路组成。
电源管理模块负责监测电压和电流，以确保供电系统工作在正常范围内。
功率放大模块将电源输出电压放大到所需的工作电压，并通过过滤电路去除噪声和干扰。
下面将详细介绍ECU电源供电电路的原理和各个模块的功能。
三、电源管理模块电源管理模块是ECU电源供电电路的核心部分。
它主要由电压监测电路、电流监测电路和故障保护电路组成。
1. 电压监测电路：该电路负责监测ECU供电电压的稳定性。
一般情况下，ECU的工作电压要求在特定范围内，当电压低于下限或高于上限时，电压监测电路将触发故障保护电路，防止ECU受损。
2. 电流监测电路：该电路负责监测ECU的工作电流。
通过监测电流的大小，电流监测电路可以判断ECU是否正常工作。
当电流异常时，比如超出设定的范围，电流监测电路将发送信号给故障保护电路。
3. 故障保护电路：故障保护电路是电源管理模块的最后一道防线。
它能够及时检测到ECU供电电路的故障，如过载、短路等，并通过保险丝或其他措施切断电源，以避免ECU受损。
四、功率放大模块功率放大模块的主要功能是将电源输出电压放大到所需的工作电压，并通过过滤电路去除噪声和干扰。
功率放大模块通常由DC/DC转换器和滤波器组成。
1. DC/DC转换器：DC/DC转换器是功率放大模块的关键部件。
它能够将车辆电池提供的直流电压转换为ECU所需的稳定工作电压。
一般情况下，车辆电池的电压会随着车速、转速等因素的变化而波动，而DC/DC转换器能够在这些波动的情况下输出稳定的电压。
《认识电路》电源供电,电路动力
《认识电路》电源供电，电路动力在我们的日常生活中，电无处不在。
从照明的灯泡到驱动各种电子设备，电的应用已经深入到了我们生活的方方面面。
而要理解电的运行和作用，就不得不提到电路这个重要的概念。
电路就像是一条条看不见的“能量通道”，让电能得以流动和发挥作用。
首先，让我们来认识一下电路中最为关键的部分——电源。
电源可以说是整个电路的“心脏”，为电路提供了源源不断的动力。
常见的电源有电池、发电机等。
电池是我们在日常生活中经常接触到的电源，比如遥控器里的干电池、手机里的锂电池。
它们通过内部的化学反应将化学能转化为电能，从而为设备供电。
而发电机则通常在大型的电力系统中发挥作用，比如发电厂里的大型发电机组，通过机械能的转化产生大量的电能。
电源的作用在于提供一个电位差，也就是电压。
这个电压就像是推动水流的压力一样，驱使着电子在电路中流动。
不同的电源提供的电压大小也各不相同。
比如，一节普通的干电池通常提供 15 伏的电压，而我们家庭用电的电压则是 220 伏。
有了电源提供的动力，电子就能够在电路中流动形成电流。
电流就像是电路中的“血液”，将能量输送到各个需要的地方。
在一个完整的电路中，电流从电源的正极流出，经过各种电器元件，最后回到电源的负极，形成一个闭合的回路。
那么，电路中的电器元件又有哪些呢？电阻、电容、电感、二极管、三极管等等，它们各自有着不同的功能和作用。
电阻是电路中常见的元件之一，它的主要作用是限制电流的大小。
电阻的阻值越大，通过它的电流就越小。
比如我们常见的灯泡里面就有一个电阻丝，通过电阻丝的电阻作用，将电能转化为光能和热能，从而实现照明。
电容则具有储存电荷的能力。
在电路中，电容可以用来滤波、耦合信号等。
电感则能够储存磁场能量，常用于滤波、变压等电路中。
二极管是一种具有单向导电性的元件，它只允许电流从一个方向通过。
这使得二极管在整流电路中发挥了重要作用，将交流电转换为直流电。
三极管则可以放大电流信号，广泛应用于各种放大电路中。
正、负极性电源供电电路之一分析
正、负极性电源供电电路之⼀分析集成电路除可以单独采⽤正电源或负电源供电外，还可以采⽤正、负极直流电源同时供电。
在正、负电源供电电路中，⼀般是采⽤正、负对称电源供电，即正电源电压⼤⼩的绝对僮等于负电源电压⼤⼩的绝对值。
图6-8( a)所⽰是采正、负对称电源供电的集成电路，为没有接地引脚的电路。
在图6-8( a)所⽰的电路中，①脚是Al的负电源引脚，与负极性直流⼯作电压- Vcc相连；②脚是Al的正电源引脚，与电源的+Va：相连；③脚是Al的信号输⼊引脚，④脚是Al的信号输出引脚；Cl和C2分别是正电源的⾼频滤波电容和低频滤波电容，C3和C4分别是负电源的⾼频滤波电容和低频滤波电容。
这⼀电路的电流回路见图6-8(b)．由于集成电路没有接地引脚，所以流过集成电路的电流只有⼀路，即从+Vcc经②脚流⼊集成电路，内电路的电流从①脚流出到- Vcc，构成回路。
图6-8集成电路采⽤正、负对称电源供电没有接地引脚的电路。
开关电源辅助绕组供电电路原理
开关电源辅助绕组供电电路原理
开关电源辅助绕组供电电路是一种常用的电源设计方案，它能够为开关电源的控制部分提供稳定可靠的辅助电源供电。
该电路的原理主要包括辅助绕组、整流电路和滤波电路。
辅助绕组是开关电源辅助供电电路的核心部分。
它通常是在主变压器上另外绕制的一组绕组，通过主变压器的漏感来实现电流传输。
辅助绕组一端连接到开关电源的控制电路，另一端与整流电路相连接。
整流电路通常由整流二极管、滤波电容和负载组成。
辅助绕组接通时，主变压器的漏感会产生电磁感应，使辅助绕组中的电流流过整流二极管，将交流电转换成直流电。
滤波电容用于平滑输出电压，以确保供电稳定。
负载则消耗电源提供的电能。
通过开关电源辅助绕组供电电路，可以实现对开关电源控制部分的稳定供电，提高整个电源系统的可靠性和稳定性。
当主电源出现异常或故障时，辅助绕组供电电路能够为控制电路提供备用电源，提供时间给系统保护机制来处理异常情况。
总之，开关电源辅助绕组供电电路通过辅助绕组、整流电路和滤波电路的协同作用，能够为开关电源的控制电路提供稳定可靠的辅助电源供电。
这种设计方案提高了电源系统的可靠性和稳定性，确保电源在异常情况下仍能正常工作。
电源电路工作原理
电源电路工作原理电源电路是用于给电子设备提供供电的电路系统。
其工作原理可以简单概括为以下几个步骤：1. 输入电源：电源电路的第一步是接收外部供电输入。
常见的输入电源可以是交流电（AC）或直流电（DC）。
交流电通常需要经过整流和滤波等处理步骤转换为直流电。
2. 输入保护：为了确保电子设备的安全运行，电源电路通常会在输入端添加一些保护措施，如过流保护、过压保护和过热保护等。
这些保护措施可以避免过载、短路等异常情况对设备造成损害。
3. 调整电压：根据电子设备的需求，电源电路可能需要将输入电源的电压进行调整。
这通常通过变压器、稳压器等组件实现。
电压调整旨在提供稳定的电源电压，以确保设备正常工作。
4. 转换电流：电子设备通常需要不同电流特性的供电，而输入电源的电流特性不一定符合要求。
因此，电源电路一般会通过电流变换器、升压器、降压器等组件将电源电流进行调整，以满足设备对电流的需求。
5. 滤波：为了减少电源电路输出端的噪声和干扰，滤波是一个重要的环节。
滤波器可以去除电源中的高频噪声和杂波，确保输出电源的稳定性和纯净性。
6. 输出保护：类似于输入保护，输出端也需要添加保护措施以保证设备和用户的安全。
常见的输出保护措施包括过载保护、短路保护和过温保护等。
7. 输出稳定：最后，电源电路需要通过稳压器、电容器等元件，进一步提供稳定的输出电压和电流，确保设备可以正常工作。
总的来说，电源电路的工作原理可以看作是将输入电源进行一系列转换、调整、过滤和保护等操作，以提供符合电子设备需求的稳定电压和电流的过程。
这样，电子设备就能够正常运行，并且在遇到异常情况时得到保护。
电源电路工作原理
电源电路工作原理
电源电路是指将电能转换为特定形式的电能输出的电路，它是电子设备中的重要组成部分，其工作原理直接影响着电子设备的性能和稳定性。
在本文中，我们将详细介绍电源电路的工作原理，以便更好地理解其在电子设备中的作用。
首先，电源电路的基本组成包括变压器、整流电路、滤波电路和稳压电路。
变压器主要用于变换交流电压，将输入的交流电压转换为所需的输出电压；整流电路则用于将交流电压转换为直流电压；滤波电路则用于去除直流电压中的纹波成分，使输出电压更加稳定；稳压电路则用于保持输出电压的稳定性。
这些组成部分共同作用，构成了完整的电源电路。
其次，电源电路的工作原理可以用以下几个步骤来概括，首先，交流电压经过变压器变换成所需的电压，然后经过整流电路将交流电压转换为直流电压；接着，经过滤波电路去除直流电压中的纹波成分，使输出电压更加稳定；最后，经过稳压电路保持输出电压的稳定性。
整个过程中，各个组成部分协同工作，确保输出电压的稳定和可靠性。
此外，电源电路还涉及到一些重要参数，如输出电压、输出电流、效率等。
输出电压是电源电路输出的电压大小，直接影响着电子设备的工作性能；输出电流则是电源电路输出的电流大小，也是衡量电源电路性能的重要指标；而效率则是衡量电源电路能量转换效率的指标，影响着电源电路的能耗和发热情况。
总的来说，电源电路的工作原理是将输入的电能转换为特定形式的电能输出，其基本组成包括变压器、整流电路、滤波电路和稳压电路，其工作过程包括变压、整流、滤波和稳压几个步骤，其重要参数包括输出电压、输出电流、效率等。
通过本文的介绍，相信读者对电源电路的工作原理有了更深入的了解，这对于理解电子设备的工作原理和选购电源电路具有一定的指导意义。
电工电子技术-三相电路(供电与用电)
磁极 /转子
若选定电动势的参考方向由绕组的末端指向始端，
如图(b)、(c)所示(右手法则)。则当N极轴线转至X边位
置1. ，以见A图相(绕a)组时，的e感A 达应正电的势最作大为值参。考，则
eA Em sint V eB Em sin(t 120 ) V
对称 三相
电动势
eC Em sin(t 240 ) Em sin(t 120 ) V
负载相电流
IpL =
UpL Z
220 = 10 A = 22 A
负载线电流 IlL = IpL = 22 A
电源线电流 IlS = IlL = 22 A
电源相电流 IpS = IlS = 22 A
返回
上一题
下一题
4.2.2 有一电源和负载都是三角形联结的对称三相电路, 已知 电源相电压为 220 V,负载每相阻抗模 Z 为 10Ω,试求负 载的 相电流和线电流,电源的相电流和线电流。
相线与中性线之间的电压，称为
A
+
uA
相电压。用uAN、uBN 、uCN表示。 N -
uAN uA
•
•
U AN U A
C
uBN uB
•
•
U BN U B
uCN uC
•
•
U CN U C
uAN B uBN
A N
uCA uAB
B
uCN uBC C
•
•
•
U AN U P0 V，U BN UP 120 V，U CN UP120 V
由三相电源供电的电路称为三相电路。
分析方法：由于三相电源是三 个同频率的正弦电压源，因而 三相电路中各部分的电压电流 仍为同频率的正弦量，可以用 相量法进行分析。
双电源供电电路
双电源供电电路双源供电电路功率放大电路中的前置放大器，一般都采用双电源供电，即对称的正负电源供电。
课程设计制作时，会碰到手头无双电源的情况，这就给制作带来困难。
本电路利用TDA2030将单电源转换为双电源给前置放大器NE5532供电，如图所示。
双电源供电操作规程1、当因故停电，且在较短时间内无法恢复供电时，必须启用备用电源。
步骤：①切除市电供电各断路器(包括配电室控制柜各断路器，双电源切换箱市供电断电器)，拉开双投防倒送开关至自备电源一侧，保持双电源切换箱内自备电供电断路器处于断开状态。
②启动备用电源(柴油发电机组)，待机组运转正常时，顺序闭合发电机空气开关、自备电源控制柜内各断路器。
③逐个闭合电源切换箱内各备用电源断路器，向各负载送电。
④备用电源运行期间，操作值班人员不得离开发电机组，并根据负荷的变化及时调整电压、厂频率等，发现异常及时处理。
2、市电恢复供电时，应及时做好电源转换工作，切断备用电源，恢复市电供电。
步骤：①按顺序逐个断开自备电源各断路器，顺序是：双电源切换箱自备电源断路器→自备电源配电柜各断路器→发电机总开关→将双投开关拨至市电供电一侧。
②按柴油机停机步骤停机。
③按顺序，从市电供电总开关至各分路开关逐个闭合各断路器，将双电源切换箱自市电供电断路器置于闭合位置。
3、检查各仪表及指示灯指示是否正常，启动变压器内冷却风扇。
特点?双电源供电和双回路供电，人们一般都认为是一码事，互相混淆。
但是事实上是有一些区别的。
双电源供电当然是引自两个电源（性质不同），馈电线路当然是两条；一用一备如果指的是电源，那它就是双电源供电。
一用一备如果指的是馈电线路，就不能称之为双电源供电了。
双电源比双回路可靠，但对建筑单体来说，两者看起来好象没有什么区别，很多情况下都是两路进线。
双电源有一种情况是这样的：两路进线接自不同的区域变电站；而对应，双回路有一种情况是这样的：两路进线接自同一区域变电站的不同母线。
所以，“双回路”中的这个回路指的是区域变电站出来的回路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
差动放大电路
直接耦合电路的特殊问题
R1 RC1
RC2
+UCC
R2 T1
ui
T2 uo RE2
有时会将 信号淹没
问题 1 :前后级Q点相互影响。
uo
R2 、RE2 : 用于设置合适的Q点。
(3) 场效应管源极跟随器输入输出同相，电 压放大倍数小于1且约等于1；输出电阻 小。
多级阻容耦合放大典型电路
+UCC
R1 1M C1
RS
R2 C2 82k
T1
RC2
(+24V) 设: 1=2=50,
10k
rbe1 = 2.9k ,
C3 T2
RL
rbe2 = 1.7 k
求：A、ri、ro
20k Ui U S
RB C1
+EC
RC
C2
T
单电源供电电路
各点波形
iC
+EC
t
RB
RC
C1 iB
iC C2
ui
ui
iB
uC uC
t
uo
uo
t
t
t
实现放大的条件
1. 晶体管必须偏置在放大区。发射结正偏，集电结 反偏。
2. 正确设置静态工作点，使整个波形处于放大区。
3. 输入回路将变化的电压转化成变化的基极电流。
4. 输出回路将变化的集电极电流转化成变化的集电 极电压，经电容滤波只输出交流信号。
第2级
RC3
T5 T6
+
E
RE2
+UCC
RE3
T7
T10
RE4 T8
RL
RE5
T9 T11
RC4
第1级：差动放大器 第3级：单管放大器
差动放大器
-UEE
第4级：互补对称射极跟随器
射极输出器
RB C1
ห้องสมุดไป่ตู้
ui
RE
+EC
C2 RL u
o
+EC RB
RE 直流通道
射极输出器的使用
1. 将射极输出器放在电路的首级，可以 提高输入电阻。
2. 将射极输出器放在电路的末级，可以 降 低输出电阻，提高带负载能。
3. 将射极输出器放在电路的两级之间， 可以起到电路的匹配作用。
场效应管的共源极放大电路
IC3
R1
T3
R3
R2
-UEE
恒流源的作用
1. 恒流源相当于阻值很大的电阻。
2. 恒流源不影响差模放大倍数。
3. 恒流源影响共模放大倍数，使共模 放大倍数减小，从而增加共模抑制 比，理想的恒流源相当于阻值为无 穷的电阻，所以共模抑制比是无穷。
集成运放的结构（举例）
极
性
判 断
RC
–
RC T1 T2
问题 2 :零点漂移。
当 ui 等于零时， uo不等于零。 0
t
基本型差动放大器
一、结构
R1 RC RB
T1
ui1
uo
RC
T2
R1 RB
ui2
特点：结构对称。
+UCC
R1 RB
RC T1
uo
RC
T2
R1 RB
ui1
ui2
二、 抑制零漂的原理
当 ui1 = ui2 =0 时： uo= uC1 - uC2 = 0 当温度变化时：
UDD=20V
R1 150k
RD D
10k C2
C1 ui
R2
G
RG
S
1M RS 10k
50k
10k RL uo
CS
源极输出器
+UDD
R1
D
C1
150k G
C2
RG
S
ui
1M R2
50k
RS RL uo
10k
场效应管放大电路小结
(1) 场效应管放大器输入电阻很大。
(2) 场效应管共源极放大器(漏极输出)输入 输出反相，电压放大倍数大于1；输出电 阻=RD。
RE1 R3
RE2
27k 43k 8k
10k Uo
CE
前级
后级
多级阻容耦合放大器的特点：
(1) 由于电容的隔直作用，各级放大器的静态工作 点相互独立，分别估算。
(2) 前一级的输出电压是后一级的输入电压。 (3) 后一级的输入电阻是前一级的交流负载电阻。 (4) 总电压放大倍数=各级放大倍数的乘积。 (5) 总输入电阻 ri 即为第一级的输入电阻ri1 。 (6) 总输出电阻即为最后一级的输出电阻。
uo= (uC1 + uC1 ) - (uC2 + uC2 ) = 0
双电源长尾式差放
结构
RC RB
uo
RC
T1
T2
ui1 RE
–UCC
+UCC RB
ui2
为了使左右平衡，可 设置调零电位器:
恒流源式差放电路
电路结构:
RC ic1 uoic2 RC
RB T1
T2
ui1 R ib1
E
+UCC RB ib2 R ui2
