电力系统与交流电路
电力系统课程设计报告
电力系统课程设计报告一、引言本报告旨在对电力系统课程设计进行全面详细的介绍，包括设计目的、设计内容、实验步骤、实验结果分析等方面。
二、设计目的本次电力系统课程设计旨在帮助学生深入了解电力系统的基本原理和运行机制，通过实验操作提高学生的动手能力和解决问题的能力。
三、设计内容本次课程设计主要涉及以下内容：1. 交流电路实验：包括交流电路中电压、电流、功率等基本参数的测量和计算。
2. 相量图实验：通过相量图演示交流电路中相位关系和功率因数等概念。
3. 三相平衡与不平衡实验：通过三相负载情况下的电压、电流测量，判断是否为平衡状态，并进行不平衡状态下功率因数改善措施研究。
4. 变压器实验：通过变压器测量和计算一定条件下变压器的效率，并掌握变压器保护装置的使用方法。
5. 发电机组实验：通过发电机组测量和计算一定条件下发电机组的效率，并掌握发电机组保护装置使用方法。
四、实验步骤1. 交流电路实验步骤：（1）连接电路并打开电源；（2）测量交流电路中的电压、电流、功率等参数；（3）计算功率因数，并进行数据记录和分析。
2. 相量图实验步骤：（1）连接相量图仪器，并打开电源；（2）调整相角，观察相位关系变化；（3）计算功率因数，并进行数据记录和分析。
3. 三相平衡与不平衡实验步骤：（1）连接三相负载并打开电源；（2）测量三相负载的电压、电流等参数；（3）判断是否为平衡状态，若不平衡，则进行功率因数改善措施研究。
4. 变压器实验步骤：（1）连接变压器并打开电源；（2）测量变压器的输入输出参数，并计算效率；（3）学习和使用变压器保护装置。
5. 发电机组实验步骤：（1）连接发电机组并打开电源；（2）测量发电机组的输入输出参数，并计算效率；（3）学习和使用发电机组保护装置。
五、实验结果分析通过以上实验，我们可以得到以下结论：1. 交流电路中电压、电流、功率等参数的测量和计算方法；2. 相量图演示了交流电路中相位关系和功率因数等概念；3. 三相负载情况下的电压、电流测量，可以判断是否为平衡状态，并进行不平衡状态下功率因数改善措施研究；4. 变压器效率计算方法，以及变压器保护装置使用方法；5. 发电机组效率计算方法，以及发电机组保护装置使用方法。
直流电路和交流电路
交流电路的优缺点
稳定性较差
交流电流的大小和方向会随着时 间变化，导致交流电路的输出不 稳定，需要采取相应的滤波和稳
压措施。
控制难度较大
交流电路的控制比直流电路更加 复杂，需要使用更多的电子元件
和控制系统。
成本较高
在某些领域中，使用交流电路需 要更多的设备和投资，增加了系
统的成本。
05
CATALOGUE
定义与特点
定义
交流电路是指电流大小和方向随时间 变化的电路。
特点
交流电路中的电流和电压具有周期性 变化的特点，通常以正弦波或余弦波 的形式表示。
交流电路的应用
家用电器
大多数家用电器，如电灯、电视 、空调等，都使用交流电。
电力过程中的损耗较小，且可以通过 变压器进行升压或降压。
直流电路与交流电路的发展趋势
直流电路的发展趋势
高效化
随着技术的进步，直流电路的效率越来越高，能够更好地满足各 种应用需求。
微型化
随着微电子技术的发展，直流电路的体积越来越小，使得其在便携 式设备和嵌入式系统中的应用更加广泛。
智能化
随着物联网和人工智能技术的发展，直流电路逐渐实现智能化，能 够实现远程监控和控制。
响。
03
CATALOGUE
直流电路与交流电路的区别
电流方向
直流电路
电流方向保持不变。
交流电路
电流方向不断变化，呈正弦波形或方波形。
电压大小与方向
直流电路
电压大小和方向保持不变。
交流电路
电压大小和方向随时间变化，呈正弦波形或方波形。
应用场合
直流电路
主要用于电池供电设备、电子设备、 照明系统等。
感谢观看

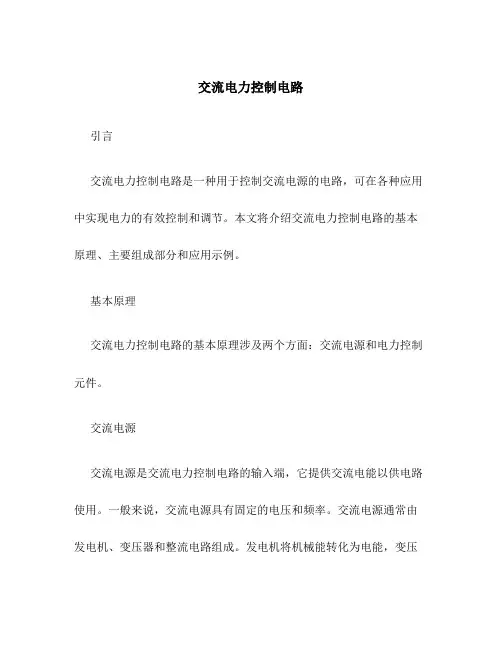

交流电力控制电路
交流电力控制电路引言交流电力控制电路是一种用于控制交流电源的电路，可在各种应用中实现电力的有效控制和调节。
本文将介绍交流电力控制电路的基本原理、主要组成部分和应用示例。
基本原理交流电力控制电路的基本原理涉及两个方面：交流电源和电力控制元件。
交流电源交流电源是交流电力控制电路的输入端，它提供交流电能以供电路使用。
一般来说，交流电源具有固定的电压和频率。
交流电源通常由发电机、变压器和整流电路组成。
发电机将机械能转化为电能，变压器将电能通过电磁感应原理传输和改变电压，而整流电路将交流电转换为直流电。
电力控制元件电力控制元件用于控制和调节交流电流。
常见的电力控制元件包括电阻、电容、电感和功率半导体器件，如晶闸管、可控硅和三极管。
这些元件通过改变电路中的电阻、电容和电感来调节电流和电压的大小和波形。
功率半导体器件则能够在高功率和高频率下实现交流电力的精细控制。
主要组成部分交流电力控制电路由以下主要组成部分构成：控制电路控制电路是交流电力控制电路的核心部分，它控制电力控制元件的操作和工作状态。
控制电路通常由逻辑电路和信号处理电路组成。
逻辑电路用于决策和控制电力控制元件的开关状态，信号处理电路则用于处理和转换输入输出的信号。
电力控制元件电力控制元件是交流电力控制电路的关键组成部分，它们负责调节和控制交流电的大小和波形。
电阻、电容和电感用于调节电路的阻抗，从而影响电流和电压的大小。
功率半导体器件则能够实现高功率和高频率的控制。
保护电路保护电路用于保护交流电力控制电路和相关设备的安全性。
它能够检测电路中的异常情况，如过流、过压和短路，然后采取相应的措施，如切断电源或降低电流。
交流电力控制电路广泛应用于许多领域，如电力系统、工业自动化、家庭电器和交通运输等。
以下是一些应用示例：电力系统在电力系统中，交流电力控制电路用于调节电源的输出电压和频率，以满足不同负载条件下的电力需求。
它还能够实现电力系统的保护和故障检测。
工业自动化在工业自动化中，交流电力控制电路用于控制和调节工业设备的电源和动力系统。
电路课件三相交流电路
无功功率
表示电路与电源之间交换 的功率，计算公式为 Q=UIsinφ。
视在功率
表示电路的总功率，计算 公式为S=UI。
03 三相交流电路的负载
星形连接的负载
总结词
星形连接是一种常见的三相交流电路的负载连接方式，具有对称性和平衡性。
详细描述
星形连接的负载将三个单相负载（如灯泡、加热器等）的一端连接在一起，另一 端分别接到三相电源的三个相线上。由于三个单相负载的阻抗和电流不同，它们 各自分配到的电压和电流也不同，但整体上保持对称和平衡。
稳定性பைடு நூலகம்
三相交流电的频率恒定，一般为50Hz 或60Hz，保证了电力系统的稳定运行 。
三相交流电的应用
工业用电
三相交流电广泛应用于工业生产 中，如电动机控制、加热设备等
。
家庭用电
家庭中的单相用电主要源自三相交 流电的分配，如照明、家电等。
电力系统
三相交流电是现代电力系统的基础 ，保障了整个电力网络的稳定运行 。
04 三相交流电路的变压器
变压器的结构与工作原理
变压器的基本结构
变压器由两个或多个绕组构成， 一个为初级绕组，另一个为次级 绕组，它们被一个共同的铁芯所
环绕。
工作原理
变压器通过电磁感应原理，将初 级绕组中的电能传递到次级绕组
中，实现电压和电流的变换。
变压器的种类
变压器有多种类型，如电力变压 器、音频变压器、中频变压器等
线圈和磁铁
发电机内部有若干线圈和 磁铁，当线圈旋转时，磁 通量发生变化，从而产生 三相交流电。
相位差
三相交流电的相位互差 120度，确保了三相交流 电的平衡和稳定性。
三相交流电的特点
平衡性
电力系统的基本概念
电力系统的基本概念电力系统是一个庞大而复杂的网络，它由电力设备，输电线路，变电站和配电网络等组成。
这个网络被设计用来满足人类对电能的不断需求，促进社会与经济的发展。
在这篇文章中，我们将讨论电力系统的基本概念。
一、电力系统的定义电力系统是指用于发电、输电、配电和使用电能的一整套设施、设备和管理机构。
它的主要功能是将电能从发电厂传输至用户，以便满足用户所需的各种电力需求。
电力系统包括三个主要部分：1. 发电部分：发电部分是电力系统中最重要的组成部分，它包括各种形式的发电厂，如火力、水力、核能等。
发电厂是将能量转化成电能的设备。
2. 输电部分：输电部分是指用来输送电能的高压输电线路和变电站等设施。
它负责将发电厂所产生的电能从中心节点输送到繁忙的城市或工业区等。
3. 配电部分：配电部分是将电能分配到各个客户终端的设施，如住宅、办公楼、商店和工厂等。
它们使用的电力会比较低压，通常都是三相四线配电网络。
二、电力系统的主要特征电力系统的主要特征包括：1. 复杂性：电力系统是一个庞大而复杂的系统。
它涵盖了许多不同的组成部分和子系统，例如发电设备、输电线路、变电站、配电网络等。
因此，电力系统需要一个高度协调和管理来保证可靠性和安全性。
2. 可靠性：电力系统必须始终对各种故障保持敏感，并能够以最短时间内响应相应的故障。
为了确保可靠性，电力系统部署了各种保护装置和后备系统，如备用变压器、电池组、发电机和其他电力设备。
3. 负载均衡：电力系统必须在各个部分之间实现均衡负载，以确保每个区域的电力需求平衡，并防止过载和电力损失。
均衡负载对最终用户的稳定供电至关重要。
4. 安全性：电力系统必须保证运行时有较高的安全水平，以确保不会对人员、设备和环境造成危害。
电力系统必须适应各种情况，如人员误操作、自然灾害、短路故障等。
三、电力系统的主要参数电力系统中最重要的参数是电压、电流和功率。
电压是电力系统中最常用的参数，它是将电能从一点传输到另一点所需的能量。
第五章三相交流电路分析
第五章三相交流电路分析在电力系统中，交流电路是最常见的一种电路类型。
为了正确地分析和设计交流电路，我们需要了解三相交流电路的特性和分析方法。
一、三相交流电路的特性1.三相电源：三相交流电路由三个交流电源组成，每个电源的电压和频率相同，相位差为120度。
常见的三相电源包括三相发电机和三相变压器。
2.平衡载荷：三相交流电路中的负载应该是均衡的，即等压等阻等容。
这意味着每个负载元件都具有相同的电阻、电容或电感值，并且吸收相同的功率。
3.平衡三相电压：在理想情况下，每个负载元件都会获得相等的电源电压。
在实际情况下，由于线路阻抗、电源不平衡等因素，三相电压可能会有轻微的差异。
4.动态平衡：三相交流电路中的电压和电流在时间上是随时间变化的，但在任何给定时刻，三相电源的总功率应该是恒定的。
二、三相交流电路分析方法为了分析三相交流电路，我们可以使用以下方法：1.改为等效单相电路：可以将三相电路转化为等效的单相电路。
这可以简化分析过程，因为单相电路更容易处理。
对于平衡负载情况，可以使用等效电路法将三个相位合并为一个相位。
2.转移功率定理：我们可以使用转移功率定理来计算三相电路的功率。
转移功率定理表明，三相电路的总功率等于单相电路的总功率之和。
3.无功功率的计算：在三相交流电路中，无功功率通常用于表示电路中的电容器和电感器的能量交换。
我们可以使用虚功率和功率角的概念来计算和分析无功功率。
4.常见的三相电路：在实际应用中，有许多常见的三相电路，如三相电动机驱动电路和三相电源变换器。
对于这些常见电路，我们可以使用一些特定的分析方法进行计算和设计。
三、三相交流电路的应用三相交流电路广泛应用于各个领域，特别是在电力系统中。
以下是一些常见的应用：1.电力系统输电：电力系统中的高压输电线路通常使用三相交流电路。
由于三相电路的优点，如功率传输高效和成本低廉，使得三相交流电路成为电力系统的首选之一2.电动机驱动：工业生产中的各种电动机通常使用三相交流电路进行驱动。
什么是交流电路？
什么是交流电路？交流电路是一种通过电磁感应的方式传输电能的电路系统。
它是现代生活中不可或缺的技术基础，广泛应用于工业、家庭和通信领域。
交流电路的原理以及其在电子设备中的作用对于我们理解电力传输和使用至关重要。
下面将从几个关键方面介绍交流电路的基本概念和原理。
一、交流电和直流电交流电是指电流方向周期性变化的电流，它与直流电的最显著差异在于电流方向的改变。
交流电的波形一般为正弦波，其特点是电流大小和方向围绕着零点交替变化。
而直流电则是电流方向始终不变的电流，波形一般为恒定的直线。
交流电的传输距离较远，损耗较小，适合用于长距离电力传输。
而直流电的传输距离较短，损耗较大，适合用于电子设备的供电。
二、交流电路的组成和作用交流电路由电源、负载和导线组成，其中电源提供能量，负载消耗能量，导线将能量传输到负载。
在交流电路中，电源通过改变电流方向进行能量传输，负载根据需要消耗电能，导线则起到传输作用。
交流电路通过合理的设计可以实现对电能的精确控制和分配，以满足各种不同的用电需求。
三、交流电路的基本元件交流电路的基本元件包括电阻、电容和电感，它们的作用和相互关系对于交流电路的性能具有重要影响。
电阻用于限制电流流动的大小，电容则用于储存和释放电能，电感则用于延迟电流的响应。
这三种元件在交流电路中起到不同作用，通过它们的组合和调整可以实现对交流电路的控制和优化。
四、交流电路的应用交流电路在现代电子设备中有着广泛的应用。
例如，交流电路可以用于电力系统中的变压器和发电机，实现电能的高效传输和转换。
交流电路还用于家庭中的电灯、电视、冰箱等常见电器设备，为人们提供生活所需的便利。
此外，交流电路在通信系统中的放大器和滤波器等部件中也发挥着重要作用，确保信号传输的稳定性和质量。
五、交流电路的未来发展随着科技的进步和电子技术的不断革新，交流电路正在不断发展和改进。
未来，交流电路有望更加高效、稳定和可靠，适应社会对电力传输和供电的不断追求。
交流电路和直流电路的区别及应用
交流电路和直流电路的区别及应用概述：交流电流（Alternating Current，简称AC）和直流电流（Direct Current，简称DC）是电学中两种最基本的电流类型。
交流电路和直流电路在电流方向、电压波动特性、能量传输方式等方面存在明显的区别，因此在不同的应用场景中起着不同的作用。
本文将详细介绍交流电路和直流电路的区别以及它们在实际应用中的特点。
一、电流方向交流电路：电流方向随时间变化，通过电线中的电流在正负方向之间周期性交替。
这是由于交流电通过不断变化的电场和磁场产生的。
直流电路：电流方向恒定不变，通过电线中的电流只在一个方向上流动。
这是因为直流电源产生的电流方向固定。
二、电压波动特性交流电路：电压随时间变化，呈现正弦波形。
在一条周期内，电压会从正到负再到正的过程，频率以赫兹（Hz）计量。
交流电压的幅值表示电压的峰值，通常用伏特（V）来衡量。
直流电路：电压保持恒定不变，不会随时间而改变。
直流电压以伏特（V）计量。
三、能量传输方式交流电路：交流电通过频繁变化的电场和磁场进行能量传输，这种能量传输方式非常适合在长距离传输电能。
直流电路：直流电通过稳定的电场进行能量传输，这种能量传输方式适合在短距离传输电能。
四、应用领域交流电路：交流电路广泛应用于电力系统、家庭用电以及工业生产中。
在电力系统中，交流电路被用来进行长距离电能传输，以及通过变压器提供不同电压等级的电力。
在家庭用电中，我们使用的插座提供的是交流电。
而在工业生产中，交流电驱动的电机、变频器等设备也是常见的应用。
直流电路：直流电路常用于电子设备、通信系统以及电池供电等领域。
在电子设备中，例如计算机、手机等，直流电路是其主要电源。
在通信系统中，如电话线路、光纤通信等也需要直流电路来进行数据传输。
此外，电池供电的设备也通常采用直流电路。
结论：交流电路和直流电路在电流方向、电压波动特性和能量传输方式等方面存在明显的区别。
交流电路适用于长距离电能传输以及大型电力系统，而直流电路适用于电子设备、通信系统以及电池供电等场景。
直流电和交流电的功率计算
直流电和交流电的功率计算直流电和交流电是电力系统中常见的两种电流类型，它们在功率计算上有一些不同之处。
在这篇文章中，我将分别介绍直流电和交流电的功率计算方法，帮助读者更好地理解这两种电流类型的特点。
直流电的功率计算比较简单，因为直流电的电流和电压始终保持相同的方向和大小。
直流电的功率（P）可以通过以下公式计算：P = V x I，其中V表示电压，I 表示电流。
这个公式说明了功率与电压和电流的乘积成正比。
在直流电路中，功率的单位通常是瓦特（W）。
举个例子，如果一个直流电路的电压为12伏特，电流为2安培，那么该电路的功率为24瓦特。
这是一个简单的直流电功率计算示例。
接下来是交流电的功率计算。
在交流电路中，电流和电压的方向和大小是随时间变化的，因此功率的计算稍微复杂一些。
在交流电路中，功率的计算需要考虑电流和电压的相位差，即电压和电流的波形之间的角度差。
交流电路的功率（P）可以通过以下公式计算：P = Vrms x Irms x cosθ，其中Vrms表示电压的有效值，Irms表示电流的有效值，θ表示电压和电流的相位差的余弦值。
在交流电路中，功率的单位仍然是瓦特（W）。
举个例子，如果一个交流电路的电压的有效值为220伏特，电流的有效值为5安培，电压和电流的相位差为30度，那么该电路的功率为220 x 5 x cos30度 = 550瓦特。
这是一个简单的交流电功率计算示例。
总的来说，直流电和交流电的功率计算方法有一些不同，但都可以通过简单的公式来计算。
直流电的功率计算更为直接，而交流电的功率计算需要考虑电压和电流的相位差。
通过理解这些计算方法，我们可以更好地分析电路中的功率分配和能量转换，为电力系统的设计和运行提供指导。
希望本文的介绍能帮助读者更好地理解直流电和交流电的功率计算方法。
模拟电子技术基础知识直流电路与交流电路的区别与应用
模拟电子技术基础知识直流电路与交流电路的区别与应用电子技术是现代社会中不可或缺的一部分，而直流电路和交流电路是电子技术中最基本的两种电路。
在本文中，我们将重点讨论直流电路和交流电路的区别以及它们在实际应用中的不同用途。
一、直流电路的概念与特点直流电路是指电流的方向始终保持不变的电路。
直流电路中的电流流向是单一的，电压也是恒定的，不会随时间的变化而改变。
与直流电路相关的特点包括以下几个方面：1. 电流方向不变：直流电路中的电流流向始终保持一致，不会发生反向流动。
2. 电压恒定：直流电路中的电压是恒定的，不会随时间的推移而发生变化。
3. 集中式能量传输：直流电路能够以高效的方式将能量从电源传输到负载，因此广泛应用于远距离能量传输、电池和蓄电池等场景。
二、交流电路的概念与特点交流电路是指电流方向随时间周期性变化的电路。
交流电路中的电流和电压呈正弦波形，在正半周期和负半周期中电流方向会反向流动。
与交流电路相关的特点包括以下几个方面：1. 电流方向周期性变化：交流电路中的电流方向会随时间定期改变，呈现正弦波形。
2. 电压周期性变化：交流电路中的电压也会周期性变化，同样呈现正弦波形。
3. 分布式能量传输：交流电路适合长距离能量传输和电力系统中的能量分配，因此广泛应用于电网输电、家庭用电等领域。
三、区别与应用直流电路和交流电路在特点和应用方面存在明显的区别。
1. 电流和电压特点区别：直流电路的电流是单向流动的，电压是恒定的；交流电路的电流和电压都是周期性变化的。
2. 应用领域区别：直流电路的应用领域包括电池供电设备、电子计算机及其周边设备等。
例如，手机、笔记本电脑等个人电子设备通常采用直流电源供电。
交流电路的应用领域广泛，包括电力系统、家庭用电、电机传动、电焊等。
例如，电力系统中的输电线路以及家庭中的插座都是交流电路。
四、直流电路与交流电路的应用案例比较下面通过两个实际应用案例，进一步比较直流电路和交流电路的应用差异。
电力系统名词解释
电力系统名词解释1、三相交流电：由三个频率相同、电势振幅相等、相位差互差120 °角的交流电路组成的电力系统，叫三相交流电。
2、一次设备：直接与生产电能和输配电有关的设备称为一次设备。
包括各种高压断路器、隔离开关、母线、电力电缆、电压互感器、电流互感器、电抗器、避雷器、消弧线圈、并联电容器及高压熔断器等。
3、二次设备：对一次设备进行监视、测量、操纵控制和保护作用的辅助设备。
如各种继电器、信号装置、测量仪表、录波记录装置以及遥测、遥信装置和各种控制电缆、小母线等。
4、高压断路器：又称高压开关，它不仅可以切断或闭合高压电路中的空载电流和负荷电流，而且当系统发生故障时，通过继电保护装置的作用，切断过负荷电流和短路电流。
它具有相当完善的灭弧结构和足够的断流能力。
5、负荷开关：负荷开关的构造秘隔离开关相似，只是加装了简单的灭弧装置。
它也是有一个明显的断开点，有一定的断流能力，可以带负荷操作，但不能直接断开短路电流，如果需要，要依靠与它串接的高压熔断器来实现。
6、空气断路器（自动开关）：是用手动（或电动）合闸，用锁扣保持合闸位置，由脱扣机构作用于跳闸并具有灭弧装置的低压开关，目前被广泛用于500V 以下的交、直流装置中，当电路内发生过负荷、短路、电压降低或消失时，能自动切断电路。
7、电缆：由芯线（导电部分）、外加绝缘层和保护层三部分组成的电线称为电缆。
8、母线：电气母线是汇集和分配电能的通路设备，它决定了配电装置设备的数量，并表明以什么方式来连接发电机、变压器和线路，以及怎样与系统连接来完成输配电任务。
9、电流互感器：又称仪用变流器，是一种将大电流变成小电流的仪器。
10 、变压器：一种静止的电气设备，是用来将某一数值的交流电压变成频率相同的另一种或几种数值不同的交流电压的设备。
11 、高压验电笔：用来检查高压网络变配电设备、架空线、电缆是否带电的工具。
12 、接地线：是为了在已停电的设备和线路上意外地出现电压时保证工作人员的重要工具。
交流电路的研究实验报告
交流电路的研究实验报告交流电路的研究实验报告引言：交流电路是电子学中的基础知识之一，它在电力系统、通信系统等领域起着重要的作用。
本实验旨在通过对交流电路的研究，深入了解交流电路的特性和工作原理。
一、实验目的本实验的主要目的是通过搭建和分析交流电路，探究交流电路的特性和工作原理。
具体目标如下：1. 理解交流电路的基本概念和符号表示；2. 学习使用电阻、电容和电感元件构建交流电路；3. 掌握交流电路中电压、电流、功率等参数的测量方法；4. 分析交流电路中的电压、电流相位关系。
二、实验原理1. 交流电路的基本概念交流电路由交流电源、负载和连接它们的导线组成。
交流电源产生的电压和电流是随时间变化的，常用正弦函数来表示。
2. 交流电路中的元件交流电路中常用的元件有电阻、电容和电感。
电阻对交流电流的阻碍作用与直流电路相同，电容和电感则对交流电流的通过产生相位差。
3. 交流电路中的电压和电流交流电路中的电压和电流可以用复数形式表示，其中实部表示电路中的有功功率，虚部表示电路中的无功功率。
通过测量电压和电流的幅值和相位差，可以计算得到电路中的功率。
三、实验步骤1. 实验电路搭建根据实验要求，搭建交流电路，包括电源、电阻、电容和电感等元件。
确保电路连接正确，无短路和断路现象。
2. 测量电压和电流使用万用表或示波器等仪器，测量电路中的电压和电流。
注意选择合适的测量范围，避免过载。
3. 记录数据记录测量得到的电压和电流数值，并标注其相位关系。
4. 分析数据根据测量数据，计算电路中的功率、电阻、电容和电感等参数。
比较实验结果与理论计算值的差异，分析可能的原因。
四、实验结果与讨论通过实验测量和数据分析，得到了交流电路中电压、电流的幅值和相位差等参数。
根据实验结果，可以得出以下结论：1. 电阻对交流电流的幅值和相位没有影响，只对电压产生压降；2. 电容对交流电流产生滞后相位，对电压起到降低作用；3. 电感对交流电流产生超前相位，对电压起到升高作用；4. 交流电路中的功率由有功功率和无功功率组成，有功功率对应电压和电流的实部，无功功率对应虚部。
直流电路与交流电路的区别与应用
直流电路与交流电路的区别与应用直流电路与交流电路是电力系统中两种常见而重要的电路类型。
它们在电能传输、电子设备、通信系统等领域都有广泛的应用。
本文将重点讨论直流电路和交流电路的区别，并探讨它们在不同领域的应用。
一、直流电路与交流电路的区别直流电路是指电流方向恒定不变的电路，电流只沿一个方向流动。
而交流电路是指电流方向随时间周期性变化的电路，电流在正负方向之间交替流动。
以下是直流电路与交流电路的主要区别：1. 电流方向：直流电路中电流方向始终相同，而交流电路中电流方向周期性变化。
2. 电压形式：直流电路中电压保持恒定，交流电路中的电压呈正弦波形，幅值在正负方向之间变化。
3. 电能传输：直流电可直接传输，功率损耗较小。
交流电在传输过程中需要通过变压器进行变换，然后再传输，损耗较大。
4. 电子设备：大部分电子设备使用直流供电，如电池、计算机、手机等。
交流电路主要用于供电输电和家庭用电。
5. 稳定性：直流电路的稳定性较好，容易控制和调节。
交流电路的稳定性较差，需要考虑回路阻抗、功率因数等因素。
二、直流电路的应用直流电路在许多领域都有广泛的应用。
以下是直流电路常见的几个应用领域：1. 通信系统：直流电路在电话、无线通信、宽带网络等通信系统中发挥着重要作用。
直流电源为通信设备提供稳定的电能，保证通信质量。
2. 电子设备：大部分电子设备使用直流供电，如家电、电脑、手机等。
直流电池的使用广泛，如电动汽车、太阳能电池板等。
3. 照明系统：部分照明系统采用直流供电，如室内照明、舞台灯光等。
直流照明系统节能效果好，无闪烁，对眼睛较为友好。
4. 电力系统：直流输电系统广泛应用于远程区域，如海底电缆、输电线路等。
直流输电损耗小，可实现远距离传输。
三、交流电路的应用交流电路在电力系统和家庭用电中具有重要地位。
以下是交流电路的几个常见应用领域：1. 电力系统：交流电路是电网输电的主要形式，通过变压器将电压升高或降低，以实现长距离传输和家庭用电。
电工学-第四章(三相交流电)PPT课件
.
46
影响触电危险程度的因素
3. 电流作用时间 电流对人体伤害同作用时间密切相关。可
以用电流与时间乘积（又称电击强度）来 表示电流对人体的危害。触电保护器的一 个主要指表就是额定断开时间与电流乘积 〈30mAs。实际产品可以达到3mAs，故 可有效地防止触电事故。
.
47
影响触电危险程度的因素
.
13
§4－2 三相负载的连接方式
三相负载——接在三相电源上的负载。
对称三相负载——各相负载相同的三相负载，如三相电动机、
大功率三相电路等。
不对称三相负载——各相负载不同，如三相照明电路中的负载。 L1 L2 L3 N
Z3
Z2
Z1
M
3～
.
Байду номын сангаас
14
三相负载也有两种接法:
L1
L1
Z
N L2
Z
Z
L2
L3
L3
4. 电流途经
如果电流不经人体脑、心、肺等重要部位， 除了电击强度较大时可能造成内部烧伤外， 一般不会危及生命。但如果电流流经上述 部位，就会造成严重后果。这是由于电击 会使神经系统麻痹而造成心脏停跳，呼吸 停止。例如，电流从一只手到另一只手， 或由手流到脚，就是这种情况。
.
48
影响触电危险程度的因素
拖动作匀速转动。 定子三相绕组切割 转子磁场而感应出 三相交流电动势。
L1 • L2' •
S
• L3'
2. 三相交流电动势的特点 L3
幅值相等 频率相同 相位差 = 120
.
N
L1'
L2
4
三相对称电动势的表达式
交流电路与交流电压
交流电路与交流电压交流电路和交流电压是电力系统中两个重要的概念。
交流电路是指由交流电源产生的电路，其中电流和电压随时间变化。
交流电压是指随时间变化的电压信号。
交流电路的基本组成包括电源、负载和连接这两者的导线或电缆。
电源可以是发电机、变压器或其他能够产生交流电的设备。
负载可以是电灯、电动机或其他需要电能的设备。
在交流电路中，电流和电压的变化符合正弦函数的规律。
电流和电压的大小取决于频率、幅值和相位差。
频率是指每秒钟发生变化的周期次数，单位为赫兹。
幅值是指电流或电压的峰值大小，单位为安培或伏特。
相位差是指电流和电压的波形之间的时间差。
交流电路中最常见的元件是电阻、电感和电容。
电阻用于限制电流的流动，电感用于储存能量，电容则用于存储电荷。
这些元件之间可以构建各种不同的电路，如串联电路、并联电路和混合电路。
交流电压是指随时间变化的电压信号。
它有正弦波形、方波形和脉冲波形等不同形式。
正弦波形是最常见的，它具有周期性、连续性和平稳性。
方波形和脉冲波形则是非周期性的信号，它们可以用于数字电子设备中。
交流电压的特点包括频率、幅值和相位。
频率是指每秒钟交流电压变化的周期次数。
幅值是指电压的最大值，通常用峰-峰值或有效值表示。
相位是指交流电压波形相对于参考信号的时间关系。
交流电路和交流电压在电力系统中起着重要的作用。
通过交流电路，电能可以从发电厂传输到用户，为人们的生活提供电力。
交流电压可以用于各种家用电器、工业设备和通信系统。
总之，交流电路和交流电压是电力系统中必不可少的部分。
了解它们的基本原理和特点有助于更好地理解和应用电力技术。
通过不断的技术创新和发展，交流电路和交流电压的应用将继续扩大，为人们带来更多便利和舒适。
电工基础第六章 三相交流电路
相线与相线之间的电压称为电源的线电压。分别用
表示,规定线电压的参考方向是自U 相
指向V相、V相指向W 相、W 相指向U 相。
相线与中性点之间的电压称为电源的相电压。分别
用
表示,规定相电压的参考方向为始端指
向末端。
线电压总是超前于对应的相电压30°。
三相四线制线电压与相电压的相量图
三相电源绕组的三角形连接
三相对称负载星形连接时中线电流为零。
不对称的低压供电系统中,不允许在中线上安装熔断器 或开关,而且中线常用钢丝制成,以免断开。应尽量使三相 负载对称,保持三相平衡,以减小中线电流。
二、三相负载的三角形连接 负载的相电压和电源的线电压大小相等。
三相负载的三角形连接
三、三相负载的功率 在三相交流电源中,三相负载消耗的总功率为各相负
2.理解中线的作用。
接在三相电源上的负载统称为三相负载。通常把各相负 载相同的三相负载称为对称三相负载,如三相电动机、大功率 三相电路等。如果各相负载不同,就称为不对称三相负载,如 三相照明电路中的负载。
一、三相负载的星形连接
三相负载的星形连接
流过每相负载的电流称为相电流,流过每根相线的电流 称为线电流。由上图可见,线电流和相电流大小相等,即
§6—1 三相交流电源 §6—2 三相负载的连接方式
§6—1 三相交流电源
1.了解三相交流电的产生和特点。 2.掌握三相电源绕组星形连接时线电压和相电 压的关系。 3.了解三相四线制、三相五线制和三相三线制 供电方式。
架空线
三相异步电动机电源线 三相线路
三相交流电具有以下优点: (1)三相发电机比体积相同的单相发电机输出的功率要大。 (2)三相发电机的结构不比单相发电机复杂多少,而使用、维 护都比较方便,运转时比单相发电机的振动要小。 (3)在同样条件下输送同样大的功率,特别是在远距离输电时, 三相输电比单相输电节约材料。 (4)从三相电力系统中可以很方便地获得三个独立的单相交流 电。当有单相负载时,可使用三相交流电中的任意一相。
电路课件第3章交流电路
04
交流电路的功率与效率
有功功率与无功功率
有功功率
表示实际消耗的功率，用于转换和 利用电能，单位为瓦特（W）。
无功功率
表示电感或电容元件之间交换的功 率，不消耗电能，单位为乏 （var）。
视在功率与功率因数
视在功率
表示电源提供的总功率，包括有功功率和无功功率，单位为伏安（VA）。
功率因数
表示有功功率与视在功率的比值，用于衡量电路的效率，数值范围在0到1之间。
06
交流电路的实验与实践
交流电路的测量技术
交流电压和电流的测量
频率和周期的测量
使用电压表和电流表测量交流电路中 的电压和电流值，注意选择合适的量 程和测量模式。
使用频率计或周期计测量交流电的频 率和周期，了解频率与周期的关系。
功率和功率因数的测量
使用功率表测量交流电路中的有功功 率，同时通过测量电压和电流相位差 计算功率因数。
交流电路的实验设备与工具
电源
测量仪表
提供稳定的交流电源，可以选择市电或可 调电源。
电压表、电流表、功率表、频率计等。
实验线路板
连接线与线夹
用于搭建各种交流电路，包括负载、电源 、电感、电容等元件。
用于连接实验元件和线路板。
交流电路的实际应用案例
家用电器
交流电在家庭中广泛应用， 如照明、空调、洗衣机等 电器设备。
影响稳定性的因素
影响交流电路稳定性的因素有很多，如电源质量、负载特性、线路阻抗等。此外，外部环 境因素如温度、湿度、电磁干扰等也会对电路的稳定性产生影响。
稳定性分析方法
为了确保交流电路的稳定性，需要对电路进行详细的分析。常用的分析方法包括时域分析 、频域分析和暂态分析等。这些方法可以帮助工程师了解电路在不同情况下的性能表现， 从而采取相应的措施提高稳定性。
电路原理中交流电的内容
电路原理中交流电的内容
在电路原理中，交流电（Alternating Current，简称AC）是指电流方向和大小随时间变化的电流。
以下是交流电的一些基本内容：
1. 电压变化：与直流电不同，交流电的电压值在时间上是变化的，其变化方式通常是正弦波形式，即电压值随时间周期性地从最大值向最小值变化。
2. 频率：交流电的频率是指单位时间内正弦波形的周期数，常用单位是赫兹（Hz）。
在国际上，大部分地区的交流电的标准频率是50Hz或60Hz。
3. 电压峰值：交流电的峰值电压是指电压正半周或负半周的最大值，通常用峰值电压（Vp）表示。
4. 有效值：交流电的有效值是指与同样功率的直流电在某个电路中产生相同效果的交流电的电压或电流值。
在电路分析中，常用有效值（RMS值）表示，符号为Vrms或Irms。
5. 相位：交流电的相位是指交流电相对于一个基准点（通常为正弦函数图像的零点）的偏移程度。
相位差用角度度量。
同一个频率的交流电可以有不同相位差，相位差的大小决定了电流和电压之间的时移关系。
6. 交流电路元件：与直流电路不同，交流电路中需要考虑元件的阻抗
（Impedance），阻抗是交流电路中元件对交流电的阻碍程度，包括电阻、电感和电容等。
7. 交流电流的传输和分配：交流电可通过变压器来实现高电压的传输和长距离输送，然后通过变压器再降压以供各个用户使用。
交流电也可通过分配变压器进行分配，将电力分配到不同的地区或建筑物。
在电路原理的分析和设计中，交流电的特性和原理是非常重要的，它为我们理解电路工作方式提供了基础，并且在电力系统、电子设备和通信系统等领域得到广泛应用。
《单相三相交流电路》计算公式归纳
《单相三相交流电路》计算公式归纳单相交流电路和三相交流电路是电力系统中常见的两类电路。
它们有着不同的工作原理和计算公式。
下面对这两类电路的计算公式进行归纳。
一、单相交流电路的计算公式1.功率（P）公式单相交流电路的功率可以通过以下公式计算：P = U × I × Cosθ式中，P为功率，U为电压，I为电流，θ为电压和电流之间的相位角。
2.电流（I）公式单相交流电路中电流可以通过以下公式计算：I = P / (U × Cosθ)式中，I为电流，P为功率，U为电压，θ为电压和电流之间的相位角。
3.电压（U）公式单相交流电路中电压可以通过以下公式计算：U = P / (I × Cosθ)式中，U为电压，P为功率，I为电流，θ为电压和电流之间的相位角。
4.电阻（R）公式R=U/I式中，R为电阻，U为电压，I为电流。
5.电容（C）公式单相交流电路中电容可以通过以下公式计算：C=1/(2πfR)式中，C为电容，f为频率，R为电阻。
二、三相交流电路的计算公式1.总功率（P）公式三相交流电路的总功率可以通过以下公式计算：P = √3 × U × I × Cosθ式中，P为总功率，U为电压，I为电流，θ为电压和电流之间的相位角。
2.单相功率（P1）公式三相交流电路中每个相的功率可以通过以下公式计算：P1 = U × I × Cosθ式中，P1为单相功率，U为电压，I为电流，θ为电压和电流之间的相位角。
3.电流（I）公式I = P / (√3 × U × Cosθ)式中，I为电流，P为总功率，U为电压，θ为电压和电流之间的相位角。
4.电压（U）公式三相交流电路中电压可以通过以下公式计算：U = P / (√3 × I × Cosθ)式中，U为电压，P为总功率，I为电流，θ为电压和电流之间的相位角。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
以三相负载为例，在已知各相电压，电流的有 效值及功率因数的情况下，三相的有功功率为
P U AI A cosA U BIB cosB UC IC ，则每相 功率皆为
P U I cos
这时三相总的功率为一相有功功率的3倍，即
P 3P 3U I cos
在三相电压对称和负载对称的情况下，三相瞬 时功率之和可以证明是一个常数，其值等于有 功功率，即
p p A pB pC 3UI cos P
就是说在对称三相正弦电路中，并且负载也对 称的话，则每个瞬时的功率全一样，这是三相 电路中的优点之一。因为旋转电机的转矩与功 率有关，功率不变，则转矩不变，这样，旋转 电机就不会因转矩变动而引起振动。
E A EB (EC ) 2EC
3、三相绕组做三角形连接时 ，端线直接引出了 相电压，所以线电压与相电压是相等的，即 U=U φ。 4、电源的三相绕组做三角形连接时，如果一相 （或两相）反接，则闭合回路中的总电势就不 再等于零。从图2-4中可见，如果C相绕组接反， 这时回路中的总电势等于两倍的负EC，即
▪ 平衡的三相负载，每相承受的电压是电源电 压的1/ 3 ，即Uφ=U/
▪ 由于各相电流对称，即线电流对称，所以三 个线电流的相量和（或复数和）等于零，即
I0 IA IB IC 0
四、电源作角形连接：线电压与相电压的 关系
结论：1、将电源的三相绕组的每一相末端与下一
相首端依次连接，即X接b，Y接c，Z接a，构成一 个闭合回路，再由三个连接点引出端线，这就是三 角形接法。
并不是任何负载都可接成三角形，这要看负 载的额定电压是否与电源的线电压相符，相符者 可接，否则不可接。例如，当电源电压是380V时， 电机铭牌上标明“380/220V，Y/△”就不能接成三 角形，对于额定电压为220V的电灯负载也同样不 能接成三角形。只有电机铭牌标明为“380V，△” 才可以。如果电源电压为220V，则只有 “380/220V，Y/△”的电机才可以接成三角形。
通常都用线电压、线电流来表达功率。三相对 称负载如果是星接，则√3Uφ=U，Iφ=I；如果 是角接，则√ 3 Iφ=I ，Uφ=U。由此可知，不论 是星形连接，还是做三角形连接，其有功功率 均为
P 3U I cos 3 3U I cos 3UI cos 式中为φ每相的相电压和相电流间的相位差， COS φ是每相的功率因数 。 三相电路的无功功率等于每相无功功率之和
Q QA QB QB U A I A sin A U B I B sin B U C IC sin C 在各相负载对称的情况下，总无功功率为
Q 3U I sin 3UI sin
对称三相电路中的视在功率为
S P2 Q2 ( 3UI cos)2 ( 3UI sin)2 3UI
第一部分 电工基础理论
第一单元 交流电路
第二节 三相正弦交流电路
▪ 一、三相交流电势的产生：
•定子铁芯圆周的槽内有三个独立的 绕组Ax、By和Cz，分别叫做A相绕组、 B相绕组和C相绕组。
•当转子沿顺时针方向旋转时，磁力 线就依次切割A、B、C三相绕组的导 线，在其中产生了感应电势。
•由于三相绕组的匝数和形状是一样 的，而且磁场对于它们是以同一速度 旋转着，所以，在三相绕组中产生的 电势频率和最大值彼此相同，但由于 三个绕组在空间位置彼此差，则三相 电势在相位上差120º（电角）。
▪ 三相负载作三角形连接，使 每相负载直接承受电源的线 电压，即U=Uφ。
▪ 在三角形连接的负载中，线 电流等于和它相连的两个相 电流的相量差。
▪ 三相对称负载作三角形连接 时，线电流有效值为相电流 的倍。而相位较它对应的相 电流滞后30°。
五、三相电源功率
1、一个电源发出的有功功率，或一个三相负 载接受的有功功率，都等于它们各相有功功率 之和，即
二、三相绕组的连接方法
▪ 三相电源的连接方法有两种，一个是星形（简记 为Y）接法，另一个是三角形（简记为Δ）接法。
Y形接法
Δ形接法
3
三、电源作星形连接：线电压和相电压的 关系
U AB U A U B 2U A cos30 3U A U BC U B UC 2U B cos30 3U B UCA UC U A 2UC cos30 3UC
2、从图2-4（a）可看出：三个相等的直流 电源接成三角形，将在闭合回路中有着值为3E的 电势作用，造成电源短路，这当然是不允许的。但 与直流电势不同，对称的三相电势，大小相等，在 相位上彼此相差120º，因此它们在各个时刻的瞬时 值的和以及相量和皆等于零。由此可知，对于生产 对称电势的三相电源，其三相绕组是完全可以做三 角形连接的。
线电压在数值上等于相 电压的倍，在相位上线 电压分别超前其所对应 的相电压30°。
负载作星形连接：线电压与相电压的关系
1/ 3
▪ 流过端线的电流（叫线电流）也就是流过与 其相接的对应相的电流（叫相电流）。所以， 对于星形连接的负载，其线电流I和相电流 Iφ是相等的，即I= Iφ 。
▪ 由于各相的阻抗相等，并且电源电压又是对 称的，各相承受的电压彼此对称；流过的电 流也彼此对称。
E A E B (EC ) 2EC
由于电源的三相绕组的内阻抗很小，所以在 回路中将产生很大的环流，将烧毁绕组。因此， 在接线时，一定要注意接线顺序，切不可接错。
负载作角形连接：线电流与相电流的关系
结论：三相负载作三角形连接，是把三相负荷首 尾相接，然后再把A、B、C三相电源火线与三个 接点相接即可，见图2-8（a）。负载对称与否并 不影响三相负载的工作。
定义：我们把频率相同，幅值相等，彼此相差 120°电角的三相电势叫做对称的三相电势。
注：在三相绕组中把哪一个绕组当作A相绕组是无 关紧要的，但把A相确定后，则产生比eA滞后120° 的电势eB的那个绕组就是B相，产生比eB滞后的电 势eC的那个绕组就是C相，不可混淆。发电厂的发 电机的相序确定了以后就不再改变。高压方面采用 黄、绿、红三种颜色分别表示A、B 、C 三相。
