在线灰分仪

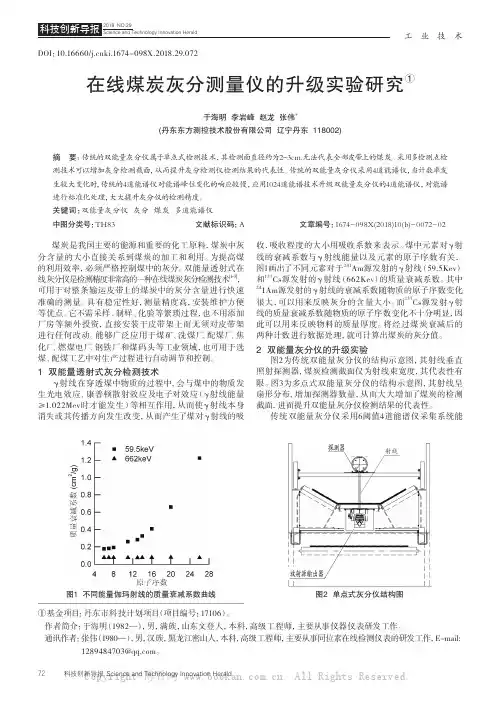

在线煤炭灰分测量仪的升级实验研究
工业技术科技创新导报 Science and Technology Innovation Herald72①基金项目：丹东市科技计划项目（项目编号：17106）。
作者简介：于海明（1982—），男，满族，山东文登人，本科，高级工程师，主要从事仪器仪表研发工作。
通讯作者：张伟（1980—），男，汉族，黑龙江密山人，本科，高级工程师，主要从事同位素在线检测仪表的研发工作，E-mail: 1289484703@。
DOI：10.16660/ki.1674-098X.2018.29.072在线煤炭灰分测量仪的升级实验研究①于海明 李岩峰 赵龙 张伟*(丹东东方测控技术股份有限公司 辽宁丹东 118002)摘 要：传统的双能量灰分仪属于单点式检测技术，其检测面直径约为2~3cm,无法代表全部皮带上的煤炭。
采用多检测点检测技术可以增加灰分检测截面，从而提升灰分检测仪检测结果的代表性。
传统的双能量灰分仪采用4道能谱仪，当计数率发生较大变化时，传统的4道能谱仪对能谱峰位变化的响应较慢，应用1024道能谱技术升级双能量灰分仪的4道能谱仪，对能谱进行标准化处理，大大提升灰分仪的检测精度。
关键词：双能量灰分仪 灰分 煤炭 多道能谱仪中图分类号：TH83 文献标识码：A 文章编号：1674-098X(2018)10(b)-0072-02煤炭是我国主要的能源和重要的化工原料，煤炭中灰分含量的大小直接关系到煤炭的加工和利用。
为提高煤的利用效率，必须严格控制煤中的灰分。
双能量透射式在线灰分仪是检测精度非常高的一种在线煤炭灰分检测技术[1-3]，可用于对整条输运皮带上的煤炭中的灰分含量进行快速准确的测量。
具有稳定性好，测量精度高，安装维护方便等优点。
它不需采样、制样、化验等繁琐过程，也不用添加厂房等额外投资，直接安装于皮带架上而无须对皮带架进行任何改动。
能够广泛应用于煤矿、洗煤厂、配煤厂、焦化厂、燃煤电厂、钢铁厂和煤码头等工业领域，也可用于选煤、配煤工艺中对生产过程进行自动调节和控制。
在线测灰仪操作规程
在线测灰仪操作规程
一、校准灰度卡：
1.将灰度卡依次放入测灰仪中，调节仪器的增益和时间，使得显示器上呈现的灰度值与卡片标准值相同。
2.将校准好的灰度卡放到一个明亮的背景上，并观察卡片颜色的正确性和灰度跳跃值是否合适。
二、测量对象的操作：
1.将需要测量的图像放到测灰仪屏幕上，并将图像的亮度和对比度调制到一个合适的范围内。
2.设置测量模式为灰度模式，并选择适合测量的灰度值范围。
3.依次选择需要测量的区域，并在测灰仪上记录下灰度值。
4.根据需要连续测量多个区域，在测量完成后进行统计分析。
三、仪器校验和维护：
1.每月对仪器进行一次校验，并记录校验数据。
2.定期清洁仪器表面，避免灰尘和杂物对仪器的影响。
3.在使用前对仪器进行预热，并保持良好的通风条件。
4.遵守仪器的使用说明和操作规程，并及时检修维护。
以上就是在线测灰仪操作规程的内容，希望对您有所帮助。
清华在线式测灰仪在华丰煤矿选煤厂的应用
清华在线式测灰仪在华丰煤矿选煤厂的应用清华在线灰分仪在华丰煤矿选煤厂的应用王强，孔祥伟(新汶矿业集团有限责任公司华丰煤矿选煤厂，山东宁阳 271400)摘要:介绍了清华在线灰分仪的特点，并对其在华丰煤矿选煤厂的应用情况和应用效果进行了分析。
结果表明，清华在线灰分仪具有方便、实时、准确等特点，商品煤质量得到保障，减少了煤质事故的发生，每年创造经济效益287万元，具有良好的社会效益和经济效益。
最后对清华在线灰分仪的维护和管理进行了分析说明。
关键词:灰分仪;测量值;化验值;灰分;重复性;稳定性华丰煤矿选煤厂是一座矿井型选煤厂，1960年建成投产，初期设计能力为30万t/a，经改造扩建，现在生产能力达到120万t/a以上。
入洗原煤为本矿矿井生产气煤，采用原煤准备,跳汰分选,电磁高频筛分离,压滤处理尾煤的联合工艺流程。
主产品是灰分小于8.00%、硫分小于0.80%的优质“双八”品牌精煤，主要销往上海焦化厂、浦东煤气厂等国有大中型企业。
为适应市场发展的需要，满足用户对精煤数、质量需求的不断提高，扩大选煤厂的生产能力，华丰煤矿选煤厂对跳汰机进行了技术改造，并取得了突破性的进展。
但如何控制和稳定煤炭质量，减少资源损失一直是选煤厂面临的主要问题。
灰分是表征煤炭质量的最主要指标，传统的煤灰分化验法工序复杂，显示结果滞后时间长，指导生产不及时，常造成精煤超灰或超差，与用户之间产生质量纠纷。
因此，实现生产过程中的灰分快速检测是选煤厂亟待解决的问题。
1 清华在线灰分仪特点清华大学工程物理系研制的ZZ-89系列煤灰分仪采用双能量γ透射吸收方案，具有煤灰分动态测量技术特点，已有多年的应用经验。
清华在线灰分仪具有安装方便、操作简单、对煤样粒度适应性强等优点，同时还具有较高的测量精度、稳定性和重复性。
(1)测量精度高测量精度主要取决于以下几个误差:?计数的统计误差(测量时间超过10 min可以忽略);?测量系统本身的偶然误差小于0.2%;?常规灰分化验过程中的偶然误差，控制在0.2%左右;?煤灰中元素组成的随机变化，尤其是铁含量变化引起的误差。
在线式灰分仪校验记录表
在线式灰分仪校验记录表一、介绍在线式灰分仪是一种用于测量煤炭中灰分含量的仪器。
在煤炭工业中，灰分含量是一个重要的指标，它直接影响到煤炭的质量和燃烧效果。
为了确保在线式灰分仪的准确性和可靠性，需要进行定期的校验和记录。
二、校验目的在线式灰分仪校验的目的是验证仪器的测量结果是否准确，并对仪器进行调整和校准。
通过校验，可以确保在线式灰分仪在工作过程中能够提供准确的灰分含量数据，为煤炭生产和运营提供可靠的依据。
三、校验方法在线式灰分仪校验通常包括以下几个步骤：3.1 校验前准备在进行在线式灰分仪校验之前，需要做好以下准备工作： - 确保校验仪器和校验样品的准备工作已完成； - 检查仪器的外观和连接线路是否正常； - 清洁仪器的工作台面和探头。
3.2 校验仪器的零点在线式灰分仪校验的第一步是校验仪器的零点。
具体步骤如下： 1. 打开在线式灰分仪的电源，并等待仪器启动； 2. 将校验样品放置在仪器的工作台面上，并确保样品的位置正确； 3. 按照仪器的操作手册，进行零点校验操作； 4. 记录校验结果，并进行比对和分析。
3.3 校验仪器的灰分测量校验仪器的第二步是校验仪器的灰分测量。
具体步骤如下： 1. 选择合适的校验样品，并将其放置在仪器的工作台面上； 2. 按照仪器的操作手册，进行灰分测量操作； 3. 记录校验结果，并进行比对和分析。
3.4 校验结果的分析和调整校验仪器的最后一步是对校验结果进行分析，并根据需要进行仪器的调整和校准。
具体步骤如下： 1. 将校验结果与标准值进行比对，分析误差和偏差的原因； 2.根据分析结果，对仪器进行调整和校准； 3. 重新进行校验，直到校验结果符合要求。
四、校验记录表在线式灰分仪校验记录表是用于记录校验过程和结果的重要文件。
校验记录表通常包括以下内容：4.1 仪器信息校验记录表的第一部分是仪器信息，包括仪器型号、编号、校验日期等。
4.2 校验过程校验记录表的第二部分是校验过程的详细记录，包括校验前准备、零点校验、灰分测量等步骤的具体操作和结果。
基于天然放射性方法的在线灰分仪
NGAM-2008 天然射线灰分仪（以下简称 NGAM-2008）是利用天然放射性方法研制的高性 能、综合性煤炭在线检测产品，拥有自主专利技术，填补了我国天然射线法在线灰分检测设备的 空白。
NGAM-2008 的系统构成 NGAM-2008 实现在线灰分测量，它由高性能 γ 射线探测器、环境射线屏蔽体、能谱分析仪 表及一台高精度在线负荷称重装置等组成，如下图所示：
对设备做日常普通维护，按 射源特别管理，经常接受政府
3
管理运行成本
照常规设备管理，成本较低。 环保部门的检查，管理运行成
本较高。
无源灰分仪设备带有精确负
只能提供放射源照射区域内皮
荷检测装置，可提供准确的
4
产量功能
带上局部煤流的产量信息，仅
产量信息，直接用于产量管
具有参考价值，无实际用途。
理。
放射源发射窄束射线，只对所
7
实时性
钟有效灰分。
灰分。
静态标定，现场标定工作量
动态取样、化验、比对，标定
8
标定工作量少 只是双能量法灰分仪标定工
过程繁琐，周期长，工作量大。
作量的 40%。
9 最大煤层面密度 无上限。
精 煤 30g/cm2 ， 高 灰 分 煤 20g/cm2。
10 钙铁成分波动 不受影响。
很大影响。
4. 结论
开封市测控技术有限公司研制的 NGAM-2008 天然射线灰分仪可适用于煤炭销售过程中对 煤质、煤量的评价，煤炭生产过程中对生产效益的绩效考核，选煤工艺中的闭环控制，配煤系统 中的自动控制等场合以及火电厂、水泥厂、焦化厂等对煤质指标有要求，需要高精度、高可靠性 煤质、煤量在线监测的重要应用场合。
在线灰份仪的应用与探讨
综 上所述 ， 现代技术 的创新 与科 学理论 的关 系更 为密切 没有科学理 论的技术 很难有创新和发明 ， 而科学理论离 开技 术 也 只能 是“ 纸上谈兵” 没有 实际 的价值 。所 以技 术学校 在教 学
中 ， 定 要既抓好理 论知识的 学习又要抓好 实 习训练的学 习 ， 一
三 、 理安 排教 学 ， 合 为技术 创新 打下 良好 基础
先 实 习训 练 后 补 充理 论 。前 者 只重 视理 论 指 导 作 用 ， 者 只 看 后
到实践 能确定新学 知识 的 目的性 。两者都有 利有 弊。怎样安 排这两类课 呢？应该 一切 从实际出发 ， 根据学校所开专业 的特 点， 选用 合理的教学安排 ， 不能死搬 硬套 ， 千篇一律 。该先讲理 论 的就 先讲理论 ， 该先 实习的就先 实习训练 ， 该穿插进 行的就 穿插进行 。一个 目的， 就是使 学生 能学好理 论知识 ， 能掌握 又 技术 、 能 ， 技 使理论学 习与技术掌握 相得 益彰 ， 为技术创新打好
ｉｎ ｖ ｔ ｅ ｃ ｎ ｃｏ ｓ ｅｓ ｔｅ ｓ ｉｅ ｒ ｅｓ ｃ ｏ ｌｍ ｓ ｋ ｅ ｓ ｄ ｎ ｍａ ｔｒｎ ｔｏ ｌ ｅ ｒ ｔ ａ ｎ ｗ ｅ ｇ ｕ ｌ ｒｄ ｃｉｅ ｓ ｉ ｓ ｎｙ ｎ ｏ ａｉ ｏ ｓ ｉｕ ｎ ｓ ｈ ｋｌ ｄ ｗｏｋ ｒ ’ｓ ｈ ｏ ｕ ｔ ｖ ｌ ｍａ ｅ ｔ ｔ ｅ ￣ ｈ ｕ ｓｅ ｏ ｎｙ ｔ ｏ ｅｉ ｌ ｏ ｌ ｅｂ ｔ ｓ ｐｏ ｕ ｔ ｋｌ ．Ｏ ｌ ｈ ｃ ｋ ｄ ａｏ ｖ ｌ ｗ ｅ ｅ ｔ ｏ ｓｄ ｓａｅ ｃ ｍｂｎ ｄ，Ｃ ｌ ｔｅ ｆｕ ｄ ｔ ｎ ｏ ｃ ｎ ｌ ｉａ ｎ ｏ ａｉｎ ｂ ｉ ｈ ｎ ｔ ｉ ｅ ｙ ｏ ｉｅ ｈ ｗ ａ ｏ ｎ ａｉ ｆ ｅ ｈ ｏｏ ｃ ｌ ｎ ｖ ｔ ｅ ｌ ｄ． ｌｈ ｏ ｔ ｇ ｉ ｏ ａ
浅析X射线在线灰分仪在选煤工艺智能化的应用
浅析X射线在线灰分仪在选煤工艺智能化的应用摘要：为避免在线灰分仪检测结果受不同条件因素的干扰，我们的主要研究重点是将仪器安装在胶带输送机的中部取样器上，旨在实现尽可能稳定和准确的在线性能，并实现双向有效备份和验证。
基于此，我们进一步将X射线在线灰分仪应用于实际的选煤应用中，并且建立一套完整有效的数据模型，以进一步实现控制的自动化以及精准度，推动平均生产力的提高。
这一方案可以将该仪器在选煤工艺领域的智能化应用发挥到最大程度。
关键词：X射线；线灰分仪；选煤工艺；智能化应用煤炭作为我国主要的能源资源，在能源消费结构中占有重要的地位。
目前，我国的煤炭资源开采主要依靠煤的分选过程，但是，传统的选煤工艺已经无法满足日益增长的社会需求，因为传统的选煤工艺使用的是人工判断石煤之间的差异，其效率低、精度低、误差大，同时人工操作也容易出现疲劳和错误，从而影响到选煤降低成本、提高效率和保证分选品质的能力。
因此，煤选工艺的智能化已成为当前研究的热点之一。
针对这一问题，本文介绍了一种基于X射线在线灰分仪的选煤工艺智能化应用。
X射线在线灰分仪是一种利用X射线透穿能力，通过测定物料透射率与X光强度之比，来反映出物料中某一特定成分的质量比例的高新技术仪器。
本文详细介绍了这种仪器的工作原理及优势，并探讨了该仪器在选煤工艺中的应用前景。
本文的研究成果与实践表明，X射线在线灰分仪对于选煤工艺智能化具有很好的发展空间，可以提高选煤工艺的自动化程度，提高选煤的精度与效率，从而实现煤的优选分选，降低选煤成本，保证分选品质。
一、X射线在线灰分仪的检测原理主要利用无源即无需放射源在线灰分仪，该灰分仪具有检测精度高、粒度分辨率高、稳定性好、操作简单等特点，适用于各种选煤场合和煤质分析要求，是一种安全可靠、高效节能的优质设备。
同时，随着无源在线灰分仪技术的不断改进和推广，其应用范围和市场需求也将不断扩大，为推动选煤工艺的可持续发展提供了重要保障。
在线测灰仪操作规程
行业资料：________ 在线测灰仪操作规程单位：______________________部门：______________________日期：______年_____月_____日第1 页共5 页在线测灰仪操作规程1、操作前，必须清理仪表箱外积尘，然后再进行操作。
2、在操作接受箱内的设备时，必须先办理停电票和备齐所需工具，停掉灰分仪的电源，再进行操作。
3、操作现场控制柜内电器设施时，一定要先停电，再操作，严禁带电操作。
二、操作1.检修时，关闭放射源的操作为：现场将放射源密封箱外的操作柄，由右侧搬向左侧到位即可，打开时方向相反。
2.应经常监测、调整稳蜂器检测点的电位．3.每天应查看标准测定的灰份数据，根据数据判断灰份仪工作是否正常和稳定。
三、安全注意事项1.设备如果如果长时间停止时，应关闭放射源。
2.放射物质警示牌要悬挂完好，保证悬挂醒目。
3.如果检修C型架，需要起吊时，一定要选好起吊点，人员站位要合适，保证检修安全。
4.设备要保持干净，不能有积煤、积水、以免影响灰分的计量。
5.距离放射性探头2m以内，不许进行电焊，应暂将电源关掉。
四、收尾工作1.检修完后，要先送电试车，保证检修后的灰分仪工作正常。
2.清点工具，收拾干净现场．3.填写好记录。
第 2 页共 5 页在线监测装置为配电网安全运行保驾护航河南省平顶山市电业局QC成果“配电网电压质量在线监测装置”获得xx年河南省电力公司科技进步三等奖。
过电压在电网系统中非常普遍，常常引发过电压事故，轻则高压保险熔断、电压互感器烧损，重则开关柜爆炸，甚至发生火烧连营事故。
据统计平顶山市电网配电系统的过电压事故约占整个电力系统过电压事故的80%以上，其中内部过电压事故又占配电过电压事的80%以上。
平顶山市电业局配电网由于内过电压问题比较严重，xx年初，由平顶山市电业局和武汉大学高电压教研室联合研制能应用于电力系统运行的配电网电压质量在线监测装置，xx年初研制出第一台10-35千伏样机，并在建设变电站10千伏母线上挂网试运行，通过一年来的试运行，该装置性能稳定可靠。
在线灰分仪升级改造与效果
１ ２ 存 在 问 题 ．
１ ）由于胶带 输 送 机 有一 定 倾 斜 度 ， 头 转 动 困 探
将控 制器 、 Ｐ 等控制 部分 放 置在 机架 的 背挂箱 内 ， Ｃ Ｕ
① 作 者 简 介 ： 来洋 曹
女
１６ ９ ９年 出生 １ ９ ９ ５年毕 业 于山 西 矿业 学 院
工程师
晋城
０ ８２ ４０ １
测产 品煤质 变化 ， 既保 证 了产 品质 量 ， 有效 提 高 了 又
精煤 回收率 。但 由于设 备 使用 时 间 长 ， 老化 严 重 ， 技 术落后 ， 已不 能满 足煤质 监测要 求 ， 段时 间 以来 ， 一 由 于产 品质量 主要靠 采制样 人员采 样化 验来监 督保证 ， 为 了确保 产 品质量 ， 厂对 产 品的灰分要 求始 终坚持 该 就 低不 就高 的原则 ， 生产加 工 的产 品大 部分处 于质 量 过 剩状 态 ， 精煤 回收率 低 ， 源 浪 费严 重 。通 过 对其 资 进行 升级 改造 ， 不但 提 高 了测 量 的 准确 性 ， 实 现 了 还 自动 控制 ， 取得 了 良好 的效果 。
１ 改造前在 线灰 分仪 的运行 状况
１ １ 工 作 原 理 ．
放射源
图 １ 在 线 灰 分 仪 工 作 原 理 示 意 图
２ ）每 台灰分 仪配备 １台电脑 ， 用线 缆 较多 ， 所 且 要 求较 高 ， 缆 需 穿 在 金 属 管 内 ， 作 量 大 ， 源 耗 线 工 资
第 ８期
２１ ０ ０年 ８月
山 西 焦 煤 科 技
Ｓ ａ ｘ ｋｎ ｏ ｌＳ ｉｎ ｅ＆ Ｔｅ ｈ ｏｏ ｙ ｈｎｉ Ｃｏ ｉ ｇ Ｃ ａ ｃｅ ｃ ｃ ｎ ｌｇ
ＮＯ ．８
无源在线灰分仪操作规程
无源在线灰分仪操作规程1. 引言本文档旨在指导用户正确操作无源在线灰分仪。
在使用灰分仪之前，请仔细阅读本操作规程，并遵循其中的步骤及安全要求。
2. 设备介绍无源在线灰分仪是一种用于测量灰分含量的仪器，能够对样品中的灰分进行准确的测量和分析。
本仪器采用无源传感技术，具有高精度、高灵敏度和低维护成本的优点。
3. 设备准备在开始操作之前，确保以下准备工作已完成： - 将灰分仪所需的电源线插入电源插座。
- 打开仪器箱，检查仪器是否完好无损。
- 确保仪器所需的耗材（例如滤纸、试剂等）已准备充足。
4. 样品准备1.取出一定数量的样品，并称量合适的质量。
2.将样品放入样品盘中，并将其固定好。
3.确保样品盘处于适当的位置，以保证准确的测量结果。
5. 仪器操作步骤1.打开电源开关，启动灰分仪。
2.根据仪器显示屏上的提示，选择合适的测量模式。
3.将样品盘放入仪器的测量槽中，并轻轻按下，确保样品与仪器之间有良好的接触。
4.在操作界面上设置相应的参数，例如测量时间、温度等，并确认设置。
5.等待测量过程完成，仪器会自动停止并显示测量结果。
6.将样品盘取出，并清洁样品测量槽，以便进行下一次测量。
6. 数据分析测量完成后，可以利用仪器提供的数据分析功能对测量结果进行分析和处理。
根据具体要求，可使用仪器内置的分析软件或将数据导出到其他数据处理软件中进行进一步分析。
7. 日常维护1.在每次使用完毕后，及时清洁仪器的外部，并检查仪器是否存在损坏或异物。
2.定期校准仪器，以保持准确的测量结果。
3.确保仪器的耗材充足，并及时更换，以保证测量过程的准确性。
8. 安全注意事项•在操作过程中，避免将手指或其他物体插入仪器的测量槽中。
•使用仪器时，避免与水或其他液体接触。
•注意电源的使用安全，避免发生电击等意外情况。
•将仪器放置在干燥、通风良好的环境中，避免过度受热。
9. 故障排除在操作过程中，如遇到以下情况，请参考以下故障排除方法或联系售后服务中心进行处理： - 仪器无法正常启动：检查电源线是否插好，电源插座是否正常，尝试使用其他电源插座。
EX型在线灰分仪使用维护手册
二、DF-5753EX型在线灰分仪使用维护手册版权声明本手册所叙述的内容和图片在印制前已经完全校正过。
但因丹东东方测控技术股份有限公司不断地改善产品的品质、特性，丹东东方测控技术股份有限公司有权在未来修改产品的规格、特性及保养维修步骤时，不必事先通知。
使用范围本用户手册适用于丹东东方测控技术股份有限公司所提供的X型在线灰分仪。
如果在使用中出现了异常问题或没有列明的项目，建议同本公司相关人员联系。
目录1.产品介绍 (1)1.1概述 (1)1.2工作原理 (1)1.3仪表组成 (2)1.3.1检测单元 (2)1.3.2物位计 (2)1.3.3测量装置 (2)1.3.4信号处理箱 (2)1.3.5电机控制箱 (3)1.3.6上位机 (3)1.4技术参数 (3)1.5性能指标 (3)1.6技术特点 (4)1.7功能 (4)1.8使用需求 (5)1.8.1电源要求 (5)2.注意事项 (6)2.1辐射防护 (6)2.2用电安全 (6)3.软件 (7)3.1下位机软件 (7)3.2上位机软件 (15)4.基本操作 (16)4.1开机 (16)4.2停机 (16)4.3电机控制 (16)5.安装 (18)5.1安装注意事项 (18)5.2测量装置的安装 (18)5.3信号处理箱、电机控制箱的安装 (18)5.4下位机与上位机的连接 (18)5.5电气连接 (19)6.调试 (21)6.1整形装置的调试 (21)6.2物位计的调试 (21)6.3变频器的调试 (21)6.4标定调试 (21)7.报警及故障处理 (23)8.维护 (24)8.1日维护 (24)8.2周维护 (24)8.3月维护 (24)8.4年维护 (24)免责声明 (25)其他帮助 (25)1.产品介绍1.1概述DF-5753E X型在线灰分仪（以下简称仪表）是一种在线检测煤炭中灰分的分析仪表，采用独创的X射线荧光技术与X射线吸收相结合的原理，具有安全环保、受物料影响小、分析时间短、分析精度高等特点，具有物料整形、皮带调速、超声测物料厚度、料位检测、皮带堵料及打滑判断等功能。
在线灰分测定仪的应用
摘 要：介绍了ＳＬ ２０ Ｃ － ００型在线测灰仪的测灰原理、结构及特点， 该仪器测试速度快，可随时观察煤质 变化 ， 获取数据方便，测量结果准备度高，并且可调出任何时间段的平均灰分值，运行实践证明，测灰仪的应
同能量的 射线 ，由于煤和灰分对两组 射线的
吸收系数不同 ， 以透过胶带及物料后两组 射 所 线的剩余量不同。仪器记录无物料时的 射线数
（） ２ 针对各类人 员在综合管理体系申的作 用不 同 ，分别设 定 内审 员、推进 员、处级 以上人 员、 最高管理层培训和全员培训课程 ，这样有的放矢 ， 针对性强 ，效果好 ； （） ３ 除了在课堂上使 员工认识集团价值观外 ， 还应对员工进行岗位行为规范培训 ，使大家明 白 自己应当怎样做 ，不 该怎样 做 ，具备初步的规范
裹 １ Ｃ ￣２０ Ｓ Ｌ ０ ０型在线测灰 仪的测量 结果 ％
２ 探头 ）
ＮＩ ａ 晶体接收器接收 到射线的粒子后 ，将 其 转换成光电信号送入 光电倍加管 ，经光电倍加管 转换成 电信 号送入 前置放大 器 ，放 大后送入 控
制板 。
３ 控制板 ）
控制板由五部分组成 ，其功能是将放大的 电 信号通过稳峰仪模块送入信息传送模块 ，信息传 送模块将数字信号转化成可远距离传送的 ４２信 ２ 号 ，送入 电缆 。 ４ 信号传输 电缆 ） 信号传输 电缆可远距离传输数字信号 ，通常 传送距离为 ４０ ０ ｍ。 ５ 计算机系统 ） 计算机系统包括计算机、通讯接收模块、打 印机。计算机为工业控制计算机 ，具 有抗 干扰、
１ 在线测灰原理 双光子 源镅－２ １和铯一１７释放出两组不 － ４ ３
作者 简介 ：单 勇 （ ９６ ，男，山东 枣 庄人 。 １７一） １９ 年毕业于中国矿业大学机电专业，高庄煤矿从事电 ９９ 子和核技术的研究应 用，助 理工程师 ，电话 ： ６２— ０３
在线测灰仪岗位操作规程
在线灰分测试仪后操作程序1.测量部分：1.1.软件启动后自动进入测量程序。
1.2.离线测灰仪操作时，将煤样倒入指定的桶中，保持均匀平整，放置到测量平台。
1.3.样量保持在3公斤左右，试验厚度保持在10cm左右，煤样粒度破碎到13mm以下。
1.4.系统稳定后，在测量对象中选择煤样，然后按enter键（系统一般在开机后4个小时可稳定）。
1.5.弹出下级菜单，通过方向键选择种，编号及清零回车按ESC键退出，灰分计开始测量煤样。
1.6.待测量结束，平均灰分含量显示在屏幕右侧，做好记录。
1.7.快捷键F9是，停止测量，F10是开始测量。
2.查询部件：该功能主要用于查询和掌握历史煤灰数据。
2.1选择数据查询输入。
2.2弹出第一级菜单，选择采样煤数据，然后按enter键。
2.3弹出下级菜单，数据可按日灰分和区域灰分查询。
2.3.1进入daily ash（每日灰分）菜单，输入要查询的日期和煤炭，然后按Enter键，直到出现提示“参数是否正确（Y）”？按Y就可以进行查询了。
2.3.2选择间隔灰菜单并输入开始和结束日期，时间和煤种回车直到提示“参数是否正确（Y）”？按Y就可以进行查询了。
3.安全操作部分：3.1每天检查标准块曲线是否笔直，数据10分钟方差是否相差很大（一般都是在0.07左右）。
3.2每天检查参数验证数据与前一天是否有较大差异（一般相差±0.005）。
3.3如果前两项不符合要求，设备应暂停测量煤样，并通知维修人员进行检查维修。
3.4在测灰器放射源附近悬挂放射源警告标志。
3.5禁止接触辐射源和辐射源准直孔的范围。
3.6取样和发送样品或清洁设备时，应穿戴特殊的辐射防护用品。
3.7放射源附近不得有易燃物、易爆及腐蚀性物品。
3.8如果测灰器出现故障，立即向上级报告，不得独自维修，长期不用时关闭放射源。
3.9自觉接受上级部门年检，确保放射性设备的安全。
3.10按规定每年对放射性作业人员进行一次体检，确保放射性工作人员安全。
无源在线灰分仪操作规程
无源在线灰分仪操作规程无源在线灰分仪操作规程1. 前言无源在线灰分仪是一种用于测定煤样中灰分含量的设备。
为了保证使用安全和准确性，必须严格按照操作规程进行操作。
2. 安全注意事项2.1 确保设备的电源插头接地良好，使用稳定可靠的电源。
2.2 操作前要用干净的抹布清洁设备，确保没有水分或异物附着在设备上。
2.3 操作过程中，不得随意触碰设备内部的任何零部件，以免引发触电或其他事故。
2.4 线路接口上的插头和插座部分应保持干燥，防止电气短路。
3. 操作流程3.1 打开电源开关，确认电源指示灯亮起。
3.2 检查仪器是否处于待机状态。
如果不是，需要等待设备达到待机状态。
3.3 准备样品。
将待测样品研磨成符合要求的粒度，并记录样品的编号和相关信息。
3.4 将样品放入测量装置中，并根据需要设置样品容量，并严密封闭。
3.5 开始测量。
根据设备指导书中的操作步骤，启动设备进行灰分测量。
3.6 测量完成后，记录测量结果，并清理设备内部残留的灰分样品。
3.7 关闭设备，断开电源供应，并拔掉电源插头。
3.8 清洁仪器，以确保下次使用时的正常运行。
4. 维护保养4.1 定期清洁设备，尤其是测量装置和滤纸等易受灰尘影响的部件。
4.2 检查设备连接线路是否松动，如有松动现象及时紧固。
4.3 检查设备仪表盘的指示是否正常，如异常应及时维修或更换。
4.4 定期校准设备，以确保测量结果准确。
5. 故障处理5.1 如果设备出现故障，首先应立即停止使用，并切断电源。
5.2 根据设备故障指南，检查故障原因，并按照指南进行故障排除。
5.3 如果故障不能排除，应及时联系设备供应商或维修人员进行处理。
6. 注意事项6.1 灰分仪应放置在平稳的工作台上，以确保测量结果的稳定性。
6.2 在进行灰分测量过程中，不要随意移动设备或触摸设备，以免影响测量结果。
6.3 在操作过程中，遵守设备使用手册中规定的操作要求和注意事项，确保测量结果的准确性。
通过严格遵守以上操作规程，将能够保证无源在线灰分仪的安全使用和测量准确性。
TK系列在线煤灰分仪简要说明
TK系列煤质在线灰分仪简要说明陕西天坤机电科技有限公司2013年3月目录第一章用途和主要特点 (3)第二章主要技术指标 (4)第三章主要工作原理 (6)第四章煤灰分仪的测量精度、稳定性与重复性 (7)4.1、测量精度 (7)4.2、稳定性 (7)4.3、重复性 (7)第五章组成部分简介 (8)5.1、TK2000型煤质在线灰分仪的组成 (8)5.2、TK3000型煤质在线灰分仪的组成 (9)第六章产品成套说明 (10)6.1、TK2000型煤质在线灰分仪的成套性 (10)6.2、TK3000型煤质在线灰分仪的成套性 (10)第七章安装与调试 (12)7.1、TK2000型煤质在线灰分仪的安装 (12)7.2、TK3000型煤质在线灰分仪的安装 (12)7.3、煤灰分仪的调试 (12)第八章放射性安全 (14)附录一TK2000S型煤质在线灰分仪简介 (15)附录二TK3000S型煤质在线灰分仪简介 (16)第一章用途和主要特点TK2000型煤质在线灰分仪是专门用于煤输送带上，快速测量煤灰分值、发热量的装置。
TK3000型煤质在线灰分仪是专门用于煤采样机（汽车采样机、火车采样机、皮带采样机）上快速测量煤样品灰分值、水分值、发热量的装置。
以上仪器的主要特点如下：(1)、快速。
TK2000型煤质在线灰分仪：数据取样时间约60毫秒，连续测量输送带上煤的灰分，可给出1分钟、10分钟、1小时等不同时间间隔煤灰分对重量加权的平均值。
TK3000型煤质在线灰分仪：从样品到测量位到给出结果只需1min，不影响采样时间。
(2)、对样品的颗粒度无严格限制。
(3)、煤的水分变化对测量结果影响可以忽略。
水分变化1%，只引起灰分测量值变化0.05wt%。
(4)、测量是无接触的，不会影响正常工艺过程。
(5)、安装方便。
TK2000型煤质在线灰分仪要求传送带上煤流混和均匀，无需严格成形、刮平，没有垂直偏析现象。
TK3000型煤质在线灰分仪可与多种采样机配合，安装方便，结构可靠，不影响采样机的运行(6)、操作简单，使用人员学习很短时间便能掌握。
在线灰分仪在济三煤矿选煤厂的应用
增加 ２种 配 煤方 式选择 、 控 制输 送 带跑偏 、 稳 定给 煤 量 等 方 法 ， 成功 解 决 了这 一 问题 。不仅 提 高 了选 煤厂 效益 ， 而且 树 立 了质量 口碑 ， 降低 了职 工 工作量 。 关键 词 ： 采制 样 ； 在 线灰 分仪 ； 误 差
中图分类号 ： Ｔ Ｄ ９ ４ 文 献标 识码 ： Ａ 文章 编 号 ： １ ０ ０ ６ — ６ ７ ７ ２ （ ２ ０ １ ３ ） ０ ４ — ０ １ １ ９ — ０ ３
Ａｐ ｐｌ ｉ ｃ ａ ｔ ｉ ｏ ｎ ｏ ｆ ｏ ｎ－ ｌ ｉ ｎｅ ａ ｓ ｈ ｉ ｎ ｄ ｉ ｃ ａ ｔ ｏ ｒ ｉ ｎ ｔ ｈｅ ｃ ｏ ａ ｌ ｐ ｒ ｅ ｐａ ｒ ａ ｔ ｉ ｏ ｎ ｐｌ ａ ｎｔ
ｏ ｆ Ｊ ｉ ｎ ｉ ｎ ｇ ＮＯ． ３ ｃ ｏ ａ ｌ ｍｉ ｎ ｅ
点 。为提 高 商品煤检 测精 度 ， 降低 采制 样 劳动 强度 ， 及 时指 导精 煤 生 产 ， 选煤 厂 采 用在 线灰 分 仪检 测 商品 煤灰 分 。使 用过程 中 出现在 线灰 分仪 检 测 结果 和 煤 质化 验 结 果偏 差较 大 的 问题 ，
针 对这 一 问题 ， 选煤 配煤 品 种 质 量、 在 配煤 上位 机 集 控界 面
Ｇ Ｕ Ｏ Ｂ ｉ ｎ ｂ ｉ ｎ ， Ｚ Ｈ Ａ Ｎ Ｇ Ｄ ｉ ， Ｐ Ａ Ｎ Ｇ Ｍｉ ｎ ｇ ｊ ｉ ｎ
（ Ｃ ｏ ａ ｌ Ｐ ｒ ｅ ｐ ａ ｒ ａ ｔ ｉ ｏ ｎ Ｐ ｌ ａ ｎ ｔ ｏ ｆｆ ｉｎ ｉ ｎ ｇ Ｎ Ｏ ． ３ Ｃ ｏ ａ ｌ Ｍｉ ｎ ｅ ， Ｙ ａ ｎ Ｋ ｕ ａ ｎ ｇ Ｇ ｒ ｏ ｕ ｐ Ｃ ｏ ． ， Ｌ ｔ ｄ ． ， ｉｎ ｆ ｉ ｎ ｇ ２ ７ ２ ０ ６ ９ ， Ｃ ｈ ｉ ｎ ａ ）
在线测灰仪操作规程
在线测灰仪操作规程1. 引言在线测灰仪是一种用于测量固体物料中灰分含量的仪器。
本文档旨在介绍在线测灰仪的操作规程，帮助操作人员正确、安全地操作该仪器。
2. 仪器概述在线测灰仪是一种自动化仪器，通过红外线辐射测定固体物料中的灰分含量。
主要由光源、红外线传感器、样品处理系统和控制系统组成。
3. 操作步骤3.1 准备工作•检查仪器是否正常工作，确认仪器上电并处于待机状态。
•确保仪器的样品处理系统已正确安装，并连接好样品输送装置。
•准备好待测样品，并将其放置在样品输送装置的入口处。
3.2 打开仪器•按下仪器的开机按钮，待仪器启动完成后进入待机状态。
3.3 设置参数•进入仪器的操作界面，根据待测样品的特性，设置相关的参数，如样品的长度、宽度、厚度等。
•设置测量的时间间隔，决定仪器自动采集样品的频率。
3.4 校准仪器•在进行实际测量之前，需要对仪器进行校准。
校准仪器的过程通常包括使用已知灰分含量的样品进行测量，然后根据测量结果进行校准。
•根据仪器的使用说明书进行校准操作。
一般来说，校准过程需要进行多次测量，并将测量结果进行平均，以提高测量的准确性。
3.5 开始测量•将待测样品放置在样品输送装置的入口处，仪器会自动抓取样品并进行灰分测量。
•仪器会根据设置的时间间隔自动进行测量，直到所有样品都被测量完毕。
3.6 结束测量•当所有样品都被测量完毕后，仪器会自动停止测量，并将测量结果显示在操作界面上。
4. 注意事项•操作人员在进行操作前，应仔细阅读仪器的操作说明书，并按照说明书中的要求进行操作。
•在操作过程中，应注意安全，避免触摸仪器的运动部件，以免造成伤害。
•操作人员应定期对仪器进行维护和保养，以确保其正常工作。
•如果发现仪器存在故障或异常情况，应及时停止使用，并联系维修人员进行检修。
5. 总结通过本文档的介绍，我们了解了在线测灰仪的操作规程，包括准备工作、打开仪器、设置参数、校准仪器、开始测量、结束测量等步骤。
灰分在线测定仪
HCY7500快速灰分热值测试系统
★仪器适用范围：
※可用于现场分析煤炭的灰分和热值，不需要采样和制样。
将仪器插入煤中，20秒后便可知灰分与热值。
非实验室仪器，用于现场测试。
★主要特点：
※结构简单、操作方便：快速灰分热值测试系统是一种可方便拿起来插入煤堆中进行现场灰分含量和热值测定的仪器，无需采样，操作简单。
※速度快： 20秒即可测量出结果。
※显示方式：全中文显示，在测量过程中，显示屏有背景光，且有声音提示。
※测量范围大，目前可以测试灰分5%～70%的原煤。
※重量轻，仅为4Kg。
使用方便，可在火车，汽车上面进行测量。
※支持红外打印功能，外带红外打印机，可打印存储的数据，并且能与计算机连接，传输数据。
★技术参数：
※在置信度为95%的条件下，仪器连续工作8个小时，其重复性满足精
确度要求。
※测量时间：20秒。
※外置锂电池，可充放电500次。
※可存储测试数据：1000组，可保存40个煤种的特征参数。
※电源：充电式锂电池7.4V，可反复充电，电池充满一次可反复使用，充满一次可使用8个小时。
※有计算机、打印机接口，支持红外打印和红外传输，可快速输出测试数据。
※精密度：(被测样品为均匀的煤质)
灰分≤20%时，测量误差：≤±1%。
灰分>20%时，测量误差：≤±（显示值×5%）
※外型尺寸：长800mm，直径75mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在线灰分仪
导读：在线灰分仪用于对煤炭中的灰分含量进行在线或离线检测、计量和参与控制。
可以广泛应用于煤矿、洗煤厂、配煤厂、焦化厂、燃煤电厂、钢铁厂和煤码头等。
特别适用于煤炭输送过程中对皮带输送机上的全部煤炭进行在线灰分分析，并输出灰分对应的模拟量信号，对选煤工艺、配煤工艺等实现闭环自动控制提供参考数据，保证生产优化运…
在线灰分仪用于对煤炭中的灰分含量进行在线或离线检测、计量和参与控制。
可以广泛应用于煤矿、洗煤厂、配煤厂、焦化厂、燃煤电厂、钢铁厂和煤码头等。
特别适用于煤炭输送过程中对皮带输送机上的全部煤炭进行在线灰分分析，并输出灰分对应的模拟量信号，对选煤工艺、配煤工艺等实现闭环自动控制提供参考数据，保证生产优化运行，从而达到最佳经济效益。
本产品也可用于煤质的快速分析。
测量原理：
采用双能量γ射线吸收的原理。
将经过煤炭衰减后的两种射线计数进行数据处理，就可计算出煤炭的灰分值。
性能指标：
主要技术指标符合灰分仪中华人民共和国核行业标准：EJ/T 1078-1998《γ辐射煤灰分测量仪》的要求。
测量精度：
精煤：误差≤±0.5%；
低灰分原煤：误差≤±1.0%；
高灰分原煤：误差≤±2.0%。
主要功能和技术特点：
（1）采用了新型的核电子技术和核分析技术。
研制成功射线能谱自动稳峰技术（目前该技术已获得国家专利）。
可对由于环境条件变化、元器件性能变化等各种因素引起的仪表漂移自动进行补偿。
（2）整个设计思想经过蒙特卡罗方法反复理论计算和实验验证相结合，以达到最佳效果。
（3）对记录下的历史记录，随时可以查看，并以曲线形式显示。
（4）应用程序设定有不同的操作等级和相关密码保护，防止无关人员误操作。
用户界面可根据现场要求选择DOS操作界面或WINDOWS操作界面。
（5）利用射线可以穿透物质的原理，实现非接触式测量。
探测器和被测煤炭不发生任何接触，长期运行稳定、可靠、不易损坏。
（6）历史数据查询：包括“灰分”、“各路射线计数”、“探测器高压”、“机内温度”等。
每次查询可选择时间间隔： 1分钟、10分钟、30分钟、1小时、8小时、1天。
每秒输出一次和灰分相对应的控制信号（4～20mA）,用于参与生产自动控制。
