1J22高饱和磁感应强度软磁合金资料

随着非晶制备技术的发展和对非晶合金软磁性能的不断认识，Fe-Co非晶合金逐渐得到了材料研究者的特别关注和深入研究。按照Inoue提出的非晶形成3条经验法则，研究者在Fe-Co二元晶态合金中添加约20%（原子分数）不同配比的Si、B、C、P等类金属非磁性元素用于提高合金的非晶形成能力，其余约80%为Fe、Co、Ni 等磁性元素作为基体合金，从而研制出了Fe-Co基非晶软磁材料。

由于受非晶形成能力和制备过程中传热的限制，目前只能获得低维产品，工业应用的Fe-Co非晶软磁合金材料主要是通过对粒状、带状等低维非晶材料进行热挤压、热轧、热锻等后续加工来获得各种形状的产品。虽然，Fe-Co 基合金非晶带材已经广泛用于各种变压器和电感器，成为电力、电子和信息领域不可缺少的重要基础材料。但是其形状特征在某些方面也始终限制着它的许多应用。随着块体非晶材料制备技术的不断创新和发展，大体积块体非晶材料的出现为扩大Fe-Co非晶软磁合金的应用提供了基础。然而，与其它非晶态合金一样，Fe-Co基非晶软磁材料由于非晶态处于非平衡态，具有向平衡晶态转化的趋势，这种不稳定性限制了它的应用范围，一般只能在较低的温度下使用，因而提高非晶合金的稳定性已是当务之急。同时，Fe-Co 基非晶合金材料的矫顽力和高频损耗还有待于进一步降低，并且也存在脆性和可加工性差的缺点。

1.4.3 FeCo 纳米晶软磁材料

1988 年日本人Yoshizawa在FeSiB 合金基体中加入少量Cu和Nb，首先利用熔体急冷法制备出了非晶态合金，随后经过热处理得到了高磁导率、低损耗、低磁致伸缩的Fe基纳米晶材料（商品名为FINEMET）。虽然，由于其优异的软磁性能，Fe基纳米晶材料受到了各国材料科学工作者和产业界的关注。但是由于Fe 基纳米晶合金较低的居里温度（TC <300℃），限制了其在高温情况下的应用。20世纪90年代末期，Willard 用Co部分替代FeZrBCu非晶合金(商品名为NANOPERM)中的Fe得到了纳米晶非晶共存的FeCoZrBCu 合金（商品名为HITPERM）。由于该合金中非晶相和纳米晶相居里温度的提高，使材料的高温性能明显得到改善，使用温度可达600℃。此后，Fe-Co 基纳米晶合金得到了快速发展和应用。

1.5 本文的目的

1J22合金是一种具有较高的饱和磁化强度、磁导率、居里点、较低的矫顽力以及损耗小等优点的软磁合金，它适用于制造要求体积小、重量轻的元器件。已广泛用于飞行器电源变压器和机载雷达变压器、电磁铁极头、微电机转子、继电器、换能器、耳机振动膜等。

2015年10月份我司发展部了解到某公司有1J22合金带材的需求，而我司并不具备1J22合金的生产经验，对这种合金的了解和技术积累基本是一片空白。本文将从发展和应用、理化性能、加工工艺等方面系统的介绍1J22合金，为我司实现1J22合金的生产加工提供指导。

二、1J22高饱和磁感应强度软磁合金简介

2.1 1J22合金牌号

0.3

50 3.79～4.19 4.66～5.30 5.48～6.95 6.29～9.27 7.00～9.75 400 45.1～51.3 56.9～65.1 70.2～79.6 77.5～88.4 85.7～99.8 800 125.1～145 161.1～188 204～233 227～258 241～290.5 1000 177.5～206 234～266 297～334 332～374 369.5～434

2.4 1J22合金的尺寸及允许偏

表5 1J22尺寸及允许偏差

备注：根据GB/T 15002-1994

2.5 1J22合金的技术标准

GB/T 15001-1994 《软磁合金尺寸、外形、表面质量、实验方法和检验规则》

GB/T 15002-1994 《高饱和磁感应强度软磁合金技术条件》

A801/A801M-99 《UNS R30005和K92650锻造铁钴高饱和磁感应强度软磁合金规范》

2.6 1J22合金的应用

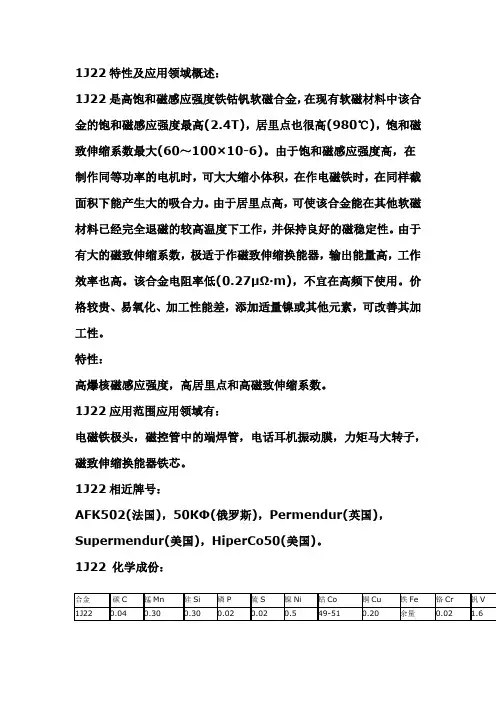

1J22是高饱和磁感应强度铁钴钒软磁合金，是现有的软磁合金中饱和磁感应强度最高的（Bs=2.45T），饱和磁致伸缩系数最大(60～100×10-6)，居里点也很高(980℃)，是居里点最高的软磁合金。由于饱和磁感应强度高，在制作同等功率的电机时，可大大缩小体积，在作电磁铁时，在同样截面积下能产生大的吸合力。由于居里点高，可使该合金能在其他软磁材料已经完全退磁的较高温度下工作，并保持良好的磁稳定性。由于有大的磁致伸缩系数，极适于作磁致伸缩换能器，输出能量高，工作效率也高。该合金电阻率低

(0.4μΩ·m)，不宜在高频下使用。通过加入1.4～1.8的V元素，大大的改善了该合金的冷加工塑性，但V

的加入降低了磁性。

由于1J22合金具有上述特点，因此，他被用于要求高Bs（磁感应强度）、高λs（饱和磁致伸缩系数）和低频、高温下使用的铁磁原件。如电磁铁极头，磁控管中的端焊管，电话耳机耳膜振动膜，力矩马达转子、微电子转子、磁致伸缩换能器铁芯、电源变压器、继电器、换能器等……。

1J22铁钴钒软磁合金已生产、使用多年，性能稳定，材料较成熟。成品规格主要是热轧材、锻材、冷拉丝、冷轧带。但1J22合金同时存在价格较贵、易氧化、加工性能差等缺点，一定程度上限制了其使用范围。

三、1J22合金的生产工艺

3.1 1J22合金的冶炼和铸造

1J22合金熔炼与铸造工艺采用真空感应炉(VIM)熔炼。生产过程中如采用全新料冶炼时，由于含Co量高，气体较多，冶炼时很容易产生钢液溅射的现象，造成化学成分难于控制和粘结坩埚。因此在冶炼时可配入40～50%的返回料可以减少钢液的喷溅。配入的C也需在装料时全部加入坩埚中，这样可以避免在精炼时加C造成大量气体上升和钢液沸腾喷溅。

从《采用不同返回比试制软磁合金1J22热轧带材的研究》一文中可以看出，采用不同的返回比而制定的与其相应的工艺可以生产出符合GB/T 15001-94 和GB/T 15002-94标准的1J22合金热轧带材，且用不同的返回比生产出来的带材其性能也非常接近。随着返回比的增大，其带材成本也大幅下降。同时，如果全部采用全新料冶炼，锻造时容易出现肉眼可见的小裂纹，原因如下：全新料熔清后浮在钢水面上的炉渣较多（全新料加入的钒铁较多，而钒铁中的夹杂物较多，会形成较多的炉渣），而这些炉渣在真空浇注时残留在真空锭的表面，真空锭虽经剥皮并经局部打磨，但残留的个别未彻底清除微细缺陷在锻造时，容易产生应力集中而出现微小裂纹。

3.2 1J22合金锻坯的表面处理

1J22合金锻造后，锻坯进行修磨时，往往产生锻坯表面发纹或网裂，严重影响后续产品的质量。产生的原因主要是1J22合金在900～930℃附近发生α↔γ相转变，但是在470～640℃区间也会有γ相析出（α′↔α′+γ），采用砂轮修磨时往往因为局部过热，锻坯表面局部会出现发蓝现象，这会导致析出γ相，使锻坯的局部内应力增加，塑性降低，产生表面发纹。锻坯产生发纹的地方，愈是加重修磨，发纹愈是严重。所以在锻坯表面处理时可以采用轻微的修磨量或者用刨床去皮。

3.3 1J22合金的热加工及淬火工艺

3.3.1 1J22合金的热轧工艺

1J22合金热加工塑性良好，锻坯加热温度为1160～1180℃，保温时间15～20分钟，终轧温度大于850℃。热轧最终厚度一般控制在2.0～2.3mm左右。热轧带太厚，影响了热轧带的淬透性，在后续的冷轧过程中容易出现脆断和边裂；如热轧带太薄，又会影响到热轧的厚度精度及板形难以控制，影响到后续的冷轧加工。
