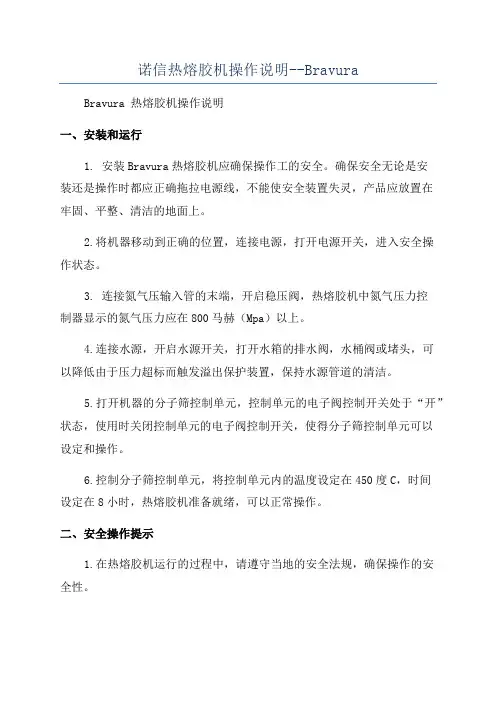

诺信热熔胶机操作说明--Bravura

Bravura 系列操作卡
第1页-共16页
Bravura 系列操作卡
系统组成：
1. 活塞泵
2. 储胶桶
3. 气压调节
4. 过滤器和排出阀
5. 控制面板
6. 胶管
7. 气控喷枪
8. 电磁阀
操作面板的功能
控制面板
1.错误显示灯
2.系统就绪灯
3.区域显示
4.设定温度显示
5.实际温度显示
6.区域修改按纽
7.数值修改按纽8.修改确认按纽9.胶箱/管/枪灯
10.监控扫描按纽/灯11.保温按纽/灯12.时控按纽/灯
13.°C/°F切换按纽14.超温保护按纽15.延时按纽
16.电源开关
Bravura 系列操作卡
第2页-共16页
Bravura 系列操作卡
第3页-共16页
Bravura 系列操作卡
第4页-共16页
日常保养与维护：
1.清洁系统的表面；
2.检查O型圈和结合面的密封圈；
3.按以下步骤冲洗过滤器的杂质(每班开机前必须进行)：
a)将气压调整至0；
b)在所有喷枪下放置容器，并触发信号以降低胶管内的气压；
c)在放置的容器上，逆时针旋转来打开排出阀；
d)增加系统的气压，直到干净的、有稳定压力的热熔胶从排
出阀流出；
e)关闭排出阀；
f)恢复到系统正常使用的气压。

Bravura 系列操作卡
第5页-共16页
过滤器的清洗与保养：
一般每三月进行一次
1.确保系统处于加热状态；
2.按《日常保养与维护》步骤清洗过滤器中的杂质；
3.降低系统的压力；
4.按图用工具松开过滤器；
5.按图拉出过滤器总成；
6.按图拆开螺钉并分解过滤器总成；
Bravura 系列操作卡
第6页-共16页
7.用R溶剂清洗各个零部件(O形圈除外)；
注意：严格按R溶剂要求进行操作！
注意：不能用金属毛刷清洗!
8.检查O形圈和过滤器的网罩，如有损伤必须更换；
9.按图将过滤器总成装配完成；
10.再次确保系统处于加热状态；
11.将过滤器总成装回分歧座，先用手固定；
12.按以下步骤再次清洗分歧座：
a)打开排出阀；
b)将气压调整至0；
c)增加系统的气压，直到干净的、有稳定压力的热熔胶(排出量
约0.25L)从排出阀流出；
d)将气压再次调整至0；
e)关闭排出阀。

13.用工具旋紧过滤器；
14.恢复到系统正常使用的气压。

Bravura 系列操作卡
第7页-共16页
Bravura 系列操作卡
第8页-共16页
日常操作：
1. 电源开关按纽：
当电源开关按钮灯点亮时，加热同时进行； 当系统一切就绪时，气泵就自动开始工作。

当电源开关按钮灯熄灭时，加热和气泵都将停止工作。

2. 监控扫描按纽（按钮灯总是点亮）：
扫描每个加热区域的温度并显示； 监控指定加热区域的温度并显示。

3. 保温按纽：
当保温按纽灯点亮时，系统按保温温度加热； 当保温按纽灯熄灭时，系统按工作温度加热。

4. 时控按纽：
当时控按纽点亮时，系统按设定程序工作； 当时控按纽熄灭时，系统按手动程序工作。

参数设定：
各参数的缺省值：
缺省值设定范围°C / °F切换°F °C 或°F 延时设定18 min 0-60 min 温度设定(每个通道) ----(关闭状态) 38-232 °C 保温设定(所有通道) ----(关闭状态) 38-232 °C 超温温度设定218 °C 52-246 °C 加热打开时控设定----(关闭状态) 0000-2359 加热关闭时控设定----(关闭状态) 0000-2359 保温打开时控设定----(关闭状态) 0000-2359 保温关闭时控设定----(关闭状态) 0000-2359
注：以上参数的设定必须在管理模式下进行！
Bravura 系列操作卡
第9页-共16页
Bravura 系列操作卡
第10页-共16页 管理模式的进入/退出：
进入：
在胶机电源关闭状态，
一手同时按住过热保护按纽和延时按纽； 另一手同时打开胶机电源，即进入管理模式。

在管理模式状态下，可进行以下参数设定：
1． 工作温度与保温温度； 2． 加热/保温的时间； 3． °C / °F 切换； 4． 超温温度； 5． 延时设定；
退出：
在胶机电源关闭状态，直接打开胶机电源，
即进入非管理模式。

在非管理模式状态下，可进行以下参数设定：
1．监控扫描
2．保温状态的开/关；
3．加热/保温时控状态的开/关；
Bravura 系列操作卡
第11页-共16页
Bravura 系列操作卡
第12页-共16页
°C / °F 显示单位的切换：
在管理模式状态下，
按 °C / °F 切换按纽，使显示的单位
符合要求。

系统延时设定：
在管理模式状态下：
1． 按延时按纽；
2． 按上、下数值修改按纽(4)设定时间；
3． 按Enter 按纽(5)确定修改；
4． 按监控按纽退出设定。

Bravura 系列操作卡
第13页-共16页
胶箱/胶管/喷枪的温度设定：
在管理模式状态 / 非管理模式状态下：
1． 按住监控/扫描按纽，直到监控/扫描按纽灯开始闪烁；
2． 按区域修改按纽(3)选择加热区域；
区域(1)显示的数值须与胶箱/胶管/喷枪显示灯相联使用， 如胶管显示灯点亮，区域(1)显示的数值代表胶管的顺序号。

3． 按上、下数值修改按纽(4)设定温度；
4． 按Enter 按纽(5)确定修改；
5． 重复2-4的步骤，设定所有需加热的胶箱/胶管/喷枪
区域的温度；
6． 按监控按纽退出设定。

Bravura 系列操作卡
第14页-共16页
超温保护温度的设定：
在管理模式状态下：
1． 按过热保护按纽；
2． 按上、下数值修改按纽(4)设定
3． 超温温度；
4． 按Enter 按纽(5)确定修改；
5． 按监控按纽退出设定。

保温温度的设定：
在管理模式状态下：
1． 按住保温按纽，使区域(1)的显示为0；
2． 按上、下数值修改按纽(4)设定保温
温度；
3． 按Enter 按纽(5)确定修改；
4． 按监控按纽退出设定。

Bravura 系列操作卡
第15页-共16页
时间/控制的设定：
（一）设定当前时间：
在管理模式状态下：
1． 按住时控按纽，直到时控按纽灯开始闪烁；
区域(1)出现闪烁的0 / 区域(2)显示
HHMM
2． 按Enter 按纽(5)确定；
区域(1)显示0 / 区域(2)显示闪烁的
HH ( MM 不闪烁 )
3． 按上、下数值修改按纽(4)输入当前的时钟值；
4． 按Enter 按纽(5)确定；
区域(1)显示0 / 区域(2)显示闪烁的MM ( HH 不闪烁 )
5． 按上、下数值修改按纽(4)输入当前的分钟值；
6． 按Enter 按纽(5)确定；
7． 按监控按纽退出设定。

Bravura 系列操作卡
第16页-共16页
（二）设定加热开---关的时间：
保温开---关的时间：
在管理模式状态下：
1． 按住时控按纽，直到时控按纽灯开始闪烁；
区域(1)出现闪烁的0 / 区域(2)显示
HHMM
（甲） 设定加热打开的时间：
2． 按区域修改按纽(3)至数值1；
3． 按设定当前时间的步骤2-6设定加热打开的时间；
（乙） 设定加热打开的时间：
4． 按区域修改按纽(3)至数值2；
5． 按设定当前时间的步骤2-6设定加热关闭的时间；
（丙） 设定保温打开的时间：
6． 按区域修改按纽(3)至数值3；
7． 按设定当前时间的步骤2-6设定加热关闭的时间；
（丁） 设定保温关闭的时间：
8． 按区域修改按纽(3)至数值4；
9． 按设定当前时间的步骤2-6设定加热关闭的时间；
10． 按监控按纽退出设定。
