机械设计设计计算说明书题目：张紧轮结构设计专业：车辆工程班级：12级04班学生：杨颖学号：20122658H F设计参数：张紧轮轴所受最大压力为250N，带的型号为B型，带的根数为紧轮直径155mm，张紧轮轴心到支撑面距离H为230~330mm。
作业要求：1. 轴、轴承、螺钉等主要零件设计计算说明书一份；2. 装配图一张；3. 张紧轮零件图一张。
所有零部件工作原理和结构自行设计，尽量结构简单，运行可靠，调整方便，便于加工装配及维护。
1.主要零件材料选择张紧轮：HT200 张紧轮轴：Q235 前后端盖：Q235轴承、螺栓、螺母、毡圈等为标准件2.轴的直径的初选由于张紧轮所受的力较小（250N ），而且轴的材料为碳素钢（Q235），强度远远足够，因此不需要严格的强度计算与校核。
采用“类比法”来初选轴的直径。
参考同类型已有机器中轴的结构和尺寸，经分析对比，初选轴的直径为d=20mm 。
3.轴承设计深沟球轴承主要承受纯径向载荷，也可承受少量轴向载荷。
其机构简单，使用方便，应用广泛，因此考虑采用深沟球轴承。
3.1 轴承型号及参数图1 深沟球轴承结构3.3 轴承寿命计算因为此设计中，轴承主要受径向力，有A R F F e ≤，对于深沟球轴承，有=1X ，=0Y 。
所以其当量动载荷=125R P XF N =。
且3ε=，=9.38C kN 。
故基本额定寿命166********h C L h n P ε⎛⎫== ⎪⎝⎭4.张紧轮设计图2 张紧轮轮廓参数查阅《机械工程师设计手册》（英科宇软件），可知普通V 带轮B 型槽的带轮基准宽度b d =14mm ；基准线上槽深h amin =3.5mm ，取3.5mm ； 基准线下槽深h fmin =10.8mm ，取11mm ； 槽间距e=19±0.4mm ，取19mm ； f min =11.5，取16.5mm ；10.2~0.50.5r =，取； 20.5~1.0 1.0r =，取。
张紧轮支架设计说明书
张紧轮支架设计说明书设计说明书：张紧轮支架一、引言张紧轮支架是一种常用的机械装置，被广泛应用于桥梁、高架道路以及其他需要支撑和张紧轮的结构中。
本设计说明书旨在介绍该支架的设计原理、结构特点以及使用方法，以及如何正确维护和保养该设备，从而确保其长期稳定运行。
二、设计原理1. 张紧原理：张紧轮支架通过减小张紧轮的直径，使其在装配时产生预载力，从而在使用过程中保持合适的张紧力，以增强结构的稳定性和承载能力。
2. 结构原理：张紧轮支架主要由张紧轮、轴承座、固定爪、固定螺栓等组成。
张紧轮固定在轴承座上，通过固定爪将整个装置固定在需要支撑的结构上。
三、结构特点1. 材质选择：为了确保张紧轮支架的耐用性和稳定性，主要材料选择应具有高强度、耐磨性和耐腐蚀性，常见的选择有优质的合金钢或不锈钢。
2. 结构设计：在设计中应充分考虑张紧轮与轴承座的匹配度，确保其运行的平稳性和承载能力。
固定爪的设计应该牢固可靠，以防止在使用过程中的脱落。
3. 调节装置：为了适应不同编码结构的需求，张紧轮支架常配备调节装置，使其能够根据实际情况进行高度和张紧力的调整。
四、使用方法1. 安装前，应检查整个支架是否有损坏或锈蚀现象，以及固定螺栓是否松动，并及时进行修复或更换。
2. 将张紧轮支架固定在所需支撑的结构上，确保固定牢固。
3. 适当调整调节装置，使张紧轮与结构之间保持适当的张紧力，以确保结构的稳定。
4. 定期检查整个支架的使用情况，如发现异常应及时处理。
定期润滑轴承，以确保其正常运转。
五、维护与保养1. 定期检查并清洁整个支架，避免积聚杂物对支架的影响。
2. 定期检查固定爪和固定螺栓，保证其紧固度。
3. 定期润滑轴承，选择适当的润滑剂，并按照润滑周期进行维护。
4. 如发现轴承座、固定爪等部件有明显损坏或磨损，及时更换。
六、结语张紧轮支架作为一种重要的机械装置，在工程建设中发挥着重要作用。
本设计说明书通过介绍其设计原理、结构特点以及使用方法和维护保养等方面的知识，旨在帮助使用者正确使用和维护该设备，确保其长期稳定运行。
张紧轮支架机械加工工艺规程设计
张紧轮支架机械加工工艺规程设计1. 引言张紧轮支架是一种常用于调节带式传动装置紧张程度的重要零部件。
它通过调整张紧轮位置，控制带传动系统的紧张程度，确保带传动效果的稳定性和可靠性。
本文将详细介绍张紧轮支架的机械加工工艺规程设计。
2. 工艺流程设计2.1 产品设计图纸分析在开始机械加工工艺规程设计之前，需要对产品设计图纸进行详细的分析。
包括轮支架的尺寸、材质要求、加工精度等。
根据设计图纸，确定产品的加工工艺路线和加工工艺。
2.2 材料准备根据产品设计要求，选择合适的材料。
张紧轮支架常用的材料有铸铁、钢材等。
选择合适的材料后，进行材料清理和切割，确保材料的质量和尺寸符合要求。
2.3 加工工艺编制根据产品设计要求和材料特性，制定合适的加工工艺。
具体的加工工艺包括： -车削工艺：根据图纸尺寸，进行车削加工，包括外径、内孔等。
- 镗削工艺：根据图纸要求，进行镗削加工，包括轴孔的光滑度和尺寸精度等要求。
- 铣削工艺：根据图纸要求进行铣削加工，包括轮支架表面的平整度和形状精度等要求。
- 淬火工艺：根据材料的特性，进行适当的淬火处理，提高轮支架的硬度和耐磨性。
2.4 加工设备选择根据加工工艺要求，选择合适的加工设备。
包括车床、铣床、镗床等。
确保加工设备具备足够的精度和稳定性，能够满足产品加工要求。
2.5 制定工艺参数根据加工工艺要求和设备性能，制定合适的工艺参数。
包括车刀的进给速度、切削深度，刀具的选择和切削液的使用等。
2.6 检验和修整加工完成后，进行产品的检验和修整。
包括外观检查、尺寸测量等。
对于不合格的产品，可以进行修整，直到满足要求为止。
3. 加工工艺规程设计细节3.1 车削工艺车削工艺是对轮支架的外径和内孔进行加工。
具体工艺包括： - 选择合适的车刀，并进行预磨和调整。
- 设置车床的进给速度和材料切削速度 - 进行外径和内孔的车削加工，注意保持一定的切削量和切削速度，确保加工质量。
3.2 镗削工艺镗削工艺是对轴孔进行加工，提高其尺寸精度和光滑度。
张紧轮模版(正文)
张紧轮支架机械加工工艺规程制定1 零件分析1.1零件的工艺分析由零件图可知，该零件为张紧轮支架，其材料为HT200。
该材料抗拉强度和塑性低，但铸造性能和减震性能好，主要用来铸造汽车发0动机汽缸、汽缸套、车床床身等承受压力及振动部件。
张紧轮支架是一个很重要的零件，因为其零件尺寸比较小，结构形状较复杂，此外还有右端的小头孔端要求加工，但其加工孔和底面的精度要求不是很高，多数工序仅用一次粗加工即可完成，并不需要精加工。
右端小头孔与底平面有垂直度的公差要求，张紧轮支架底面与大头孔上平面有平行度公差要求，所要加工的槽，在其槽边有平行度公差和对称度公差要求等。
因为其尺寸精度、几何形状精度和相互位置精度，以及各表面的表面质量均影响机器或部件的装配质量，进而影响其性能与工作寿命，因此它们的加工是非常关键和重要的。
1.2确定零件的生产类型由设计题目以及生产实际和“机械加工零件生产分类”知，张紧轮支架为轻型零件。
查表可知，张紧轮支架的生产类型为大批量生产。
2 机械加工工艺规程制定2.1确定毛坯的制造形式由于零件生产类型为大批量生产，零件较为复杂，且零件所使用的材料灰铸铁属于脆性材料，不能锻造和冲压，而铸造生产成本低，成形性高，力学性能好，故采用砂型铸造方法制造毛坯，铸钢件的公差等级等级为CT9级。
根据所学知识可知该毛坯零件的铸造方法选用砂型机器造型，查阅相关资料知，铸件从开始铸造到铸造出成型零件，零件存在很多的内应力，为了保证铸件的质量，在铸造后需安排热处理。
在热处理后，要对铸件进行涂料，以免铸件表面被破坏。
2.2定位基准的选择定位基准有粗基准和精基准之分，通常先确定精基准，然后在确定粗基准。
1）精基准的选择①基准重合原则。
即尽可能选择设计基准作为定位基准。
这样可以避免定位基准与设计基准不重合而引起的基准不重合误差。
②基准统一原则，应尽可能选用统一的定位基准。
基准的统一有利于保证各表面间的位置精度，避免基准转换所带来的误差，并且各工序所采用的夹具比较统一，从而可减少夹具设计和制造工作。
机械制造工艺学课程设计张紧轮支架精编WORD版
机械制造工艺学课程设计张紧轮支架精编W O R D版IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】1 零件的分析 (5)1.1零件的作用 (5)1.2零件的工艺分析 (5)2零件的生产类型 (5)2.1生产纲领 (5)2.2生产类型 (6)3毛坯的确定 (6)3.1确定毛坯类型及其制造方法 (6)3.2估算毛坯加工的机械加工余量 (6)4定位基准选择 (6)4.1选择精基准 (6)4.2选择粗基准 (6)5制定机械加工工艺路线 (6)5.1选择加工方法 (6)5.2加工工艺路线 (7)6加工余量及尺寸的确定 (8)6.1确定粗加工支架上端面的加工余量及工序尺寸 (8)6.2确定支架底面的加工余量及工序尺寸 (9)6.3确定精加工支架上端面的加工余量及工序尺寸 (11)6.4确定支架右侧面的加工余量及工序尺寸 (12)6.5确定支架右侧面φ18孔的加工余量及工序尺寸 (13)6.6确定支架下端面的加工余量及工序尺寸 (15)6.7确定支架小侧面的加工余量及工序尺寸 (17)6.8确定支架2*φ13孔的加工余量及工序尺寸 (17)7切削用量和时间定额的确定 (19)8课程设计总结 (21)参考文献 (22)附1张紧轮支架零件图附2毛坯图附3机械加工工艺过程综合卡片附4夹具零件图附5夹具装配图机械制造工艺学课程设计任务书题目：设计张紧轮支架零件的机械加工工艺规程及工艺装备（年产量为8000件）内容：1.张紧轮支架零件图 1张2.毛坯图 1张3.机械加工工艺过程综合卡片 1张4.夹具装配图 1张5.夹具零件图 1张6.课程设计说明书 1份专业机械工程班级机工100x班学生 xxx、xxx指导教师 xxx2012年 11 月 1 日序言本次课程设计的任务是针对生产实际中的一个零件——张紧轮支架，制订其机械加工工艺规程。
该零件的工艺过程包括了车端面、铣平面、磨平面、钻孔、铰孔等工序，工艺范围广。
张紧轮结构设计

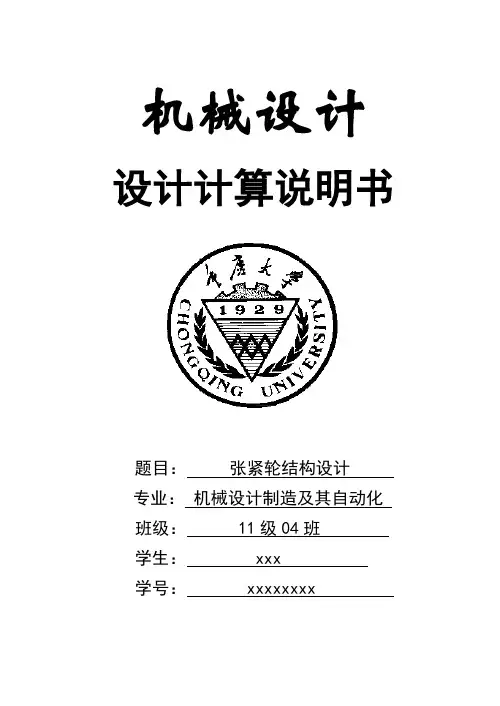

机械设计设计计算说明书题目：张紧轮结构设计专业：机械设计制造及其自动化班级： 11级04班学生： xxx学号： xxxxxxxx设计任务书1.1设计题目图示为一V带传动装置，小带轮主动，带速12m/s，要求张紧轮安装在带的内侧，张紧轮轴能上下调节。
