开关量通道在控制系统中的应用
PLC技术在电气仪表自动化控制中的应用
PLC技术在电气仪表自动化控制中的应用摘要:在电气仪器的自动控制中引入PLC技术,能极大地提高设备的工作品质和工作效率,保证设备的安全、稳定。
为了充分发挥PLC控制技术的优势,有关部门要根据电气仪器自动控制系统的实际应用要求,研制一套功能完备的PLC控制器,以进一步降低电气设备运行故障问题的概率,为各领域生产经营建设提供充足的PLC资源。
关键词:PLC技术;电气仪表;自动化控制;具体应用引言在电气仪器的自动控制中采用PLC技术,必须经过三个环节:输入、执行、输出。
在输入取样时,采用数据扫描的方法,对电气装置的各种数据进行全面的收集。
利用PLC技术对电气仪器的自动控制进行了研究,可以帮助企业及时发现仪器设备在自动化运行中出现的问题,并对其进行有效的解决,从而有效地提高了仪器运行期间的安全效益和经济效益。
1.PLC技术在电气仪表自动化控制1.1.在电气仪表自动化中的顺序控制在电气仪器的自动化控制中,顺序控制是一个非常重要的需求,它需要利用PLC技术来完成对仪器的操作控制,以保证仪器的工作质量和效率。
具体来说,采用PLC技术代替传统的电子仪器自动控制系统中的控制辅助设备,实现了对电子仪器的精确控制和流程的精确控制,通过信息模块和通信总线的协同应用,有效地提高了PLC在自动化控制中的可控性。
随着PLC技术的不断发展,本系统替代了PLC项目中的人工控制模式,达到了较高的电气控制目的,有效地提高了PLC项目的自动化控制水平。
采用PLC技术,利用远程控制站、传感器等远程控制设备,实现对PLC控制的现场控制。
通过终端屏幕界面,相关操作人员可以了解PLC项目的自动控制工作状况,并能远程调节自动化装置的工作参数。
PLC技术在一定程度上保证了安全、灵活性和稳定性,可以根据用户的预先设定好的操作流程,从而有效地解决了传统的控制环节中存在的低效率、高能耗的问题。
1.2.在电气仪表自动化中的开关量控制在原有的电气仪器自动控制系统中,其内部以电磁力继电器为主,在使用过程中容易发生接触失效,从而影响整个系统的工作效率,降低整个系统的运行可靠性。
集散控制系统DCS介绍
I/O通道
在过程控制计算机中,种类最多,数量最大的是 各种I/O接口模件(卡件)。来自过程对象的被测信 号通过输入卡件,进入现场控制站,然后按一定 的算法进行数据处理,并通过输出卡件向执行设 备送出控制或报警等信息。
输入卡件
信号
现场控制站 数据处理
输出卡件
执行 设备
I/O通道
AI通道 AO通道 SI通道 SO通道
(1)操作员键盘 通常采用防水、防尘能力,有明确图案(或名称) 标志的薄膜键盘。操作键根据其功能可以分为 :系统功 能键、控制调节键、翻页控制键、光标控制键、报警控 制键、字母数字键、可编程功能键、用户自定义键。 (2)工程师键盘: 在组态和编制程序时使用。键盘的键采用便于系 统生成的打字机键排列,键盘只有在系统生成时才和 主体连接。
开关量输入/输出通道(SI/SO) 开关量输入/输出通道(SI/SO)
SI通道 SI通道
开关量输入通道。用来输入各种限位开关、继电器 或电磁阀门连动触点的开、关状态;输入信号可能是交 流电压信号,直流电压信号或干接点。
SO通道 SO通道
开关量输出通道,用于控制电磁阀门、继电器、 指示灯、声报警器等只具有开、关两种状态的设备, 它是由端子板、SO板及机柜内电缆构成。
过程管理级
特征
信息量大 易操作性 容错性好
构成装置
监控计算机 工程师操作台 操作员操作站 (配有技术手段齐备、功能强的计算机、CRT显示器、操作 配有技术手段齐备、功能强的计算机、CRT显示器、操作 键盘、及较大存储量的软、硬盘) 键盘、及较大存储量的软、硬盘)
生产管理级
指定区域生产计划; 各单元间的协调控制; 装置的故障诊断处理和记录; 各类操作数据的显示和记录。
开关量信号
开关量信号1. 什么是开关量信号开关量信号(Digital Signal)指的是只存在两个状态的信号,即开(HIGH)和关(LOW)两种状态。
这种信号通常用于控制电子设备的开关,如电灯、电视等。
开关量信号可以是离散的或连续的,但在控制系统中,我们通常将其看作离散的。
2. 开关量信号的特点开关量信号具有以下特点:•二进制表示:开关量信号只有两个状态,通常用0和1表示,即开是1,关是0。
•离散性:开关量信号的取值只有两个固定的状态,没有中间状态。
•稳定性:开关量信号的状态在设定之后会保持稳定,直到下一次改变状态。
•可逆性:开关量信号的状态可以通过控制操作来改变,如按下一个按钮可以将灯的开关状态从关变为开。
3. 开关量信号的应用开关量信号在现代控制系统中广泛应用。
以下是开关量信号的一些常见应用场景:3.1 自动化控制在自动化控制系统中,开关量信号被用于控制各个部件的开关状态。
例如,一个自动化工厂的生产线中的机械臂,可以通过开关量信号控制它的运行和停止。
另外,电梯的上行和下行信号也是开关量信号的典型应用。
3.2 家居智能化随着智能家居技术的发展,开关量信号被广泛用于控制家居设备的开关状态。
例如,智能家居系统可以通过开关量信号控制灯光、窗帘、空调等设备的开关。
通过智能设备与开关量信号的结合,用户可以通过手机APP或语音控制设备的开关状态。
3.3 安全报警开关量信号也被用于安全报警系统中。
例如,门窗磁感应器可以通过开关量信号来监测门窗是否被打开,一旦进入报警状态,系统将发出警报通知用户。
同时,火灾报警系统中的烟雾探测器也可以通过开关量信号来判断烟雾浓度是否超过预定阈值,从而触发报警。
4. 开关量信号的电路实现开关量信号的电路实现主要有以下几种常见方法:4.1 开关最简单的开关量信号电路实现方法就是使用物理开关。
开关可以是机械开关或电子开关,通过控制开关的开合状态,来改变信号的状态。
这种方法简单可靠,但需要人工操作。
2.5 开关量输入输出通道
PC总线接口逻辑部分由8位数据总线缓冲器、基址 译码器、输入和输出片址译码器组成。 I/O功能逻辑部分只有简单的输入缓冲器和输出锁 存器。其中,输入缓冲器起着对外部输入信号的缓冲、 加强和选通作用;输出锁存器锁存CPU 输出的数据或 控制信号,供外部设备使用。I/O缓冲功能可以用可 编程接口芯片如8255A构成,也可以用74LS240、244、 373、273等芯片实现。 I/O电气接口部分的功能主要是:电平转换、滤波、 保护、隔离、功率驱动等。 各种数字量I/O模板的前两部分大同小异,不同的 主要在于I/O电气接口部分,即输入信号的调理和输 出信号的驱动,这是由生产过程的不同需求所决定的。
1、
三极管驱动电路
对于低压情况下的小电流开关量, 用功率三极管就可作开关驱动组件, 其输出电流就是输入电流与三极管增 益的乘积。
(1)普通三极管驱动电路
当驱动电流只有十几 mA或几十 mA时,只要采用一个普通的功 率三极管就能构成驱动电路,如图所示。
(2)达林顿驱动电路
当驱动电流需要达到几百毫安时,如驱 动中功率继电器、电磁开关等装置,输出电 路必须采取多级放大或提高三极管增益的办 法。达林顿阵列驱动器是由多对两个三极管 组成的达林顿复合管构成,它具有高输入阻 抗、高增益、输出功率大及保护措施完善的 特点,同时多对复合管也非常适用于计算机 控制系统中的多路负荷。
当然,在实际使用中,要特别注意 固态继电器的过电流与过电压保护以及 浪涌电流的承受等工程问题,在选用固 态继电器的额定工作电流与额定工作电 压时,一般要远大于实际负载的电流与 电压,而且输出驱动电路中仍要考虑增 加阻容吸收组件。具体电路与参数请参 考生产厂家有关手册。
四、
DI/DO模板
把上述数字量输入通道或数字量输出 通道设计在一块模板上, 就称为DI模板或 DO模板,也可统称为数字量I/O模板。图314为含有DI通道和DO通道的PC总线数字量 I/O模板的结构框图,由PC总线接口逻辑、 I/O功能逻辑、I/O电气接口等三部分组成。 如图3-14所示。
DDC控制器 直接数字控制系统(Direct Digital Control简称DDC),
基本概述DDC(Direct Digital Control)直接数字控制,通常称为DDC控制器。
DDC系统的组成通常包括中央控制设备(集中控制电脑、彩色监视器、键盘、打印机、不间断电源、通讯接口等)、现场DDC控制器、通讯网络、以及相应的传感器、执行器、调节阀等元器件。
它代替了传统控制组件,如温度开关、接收控制器或其它电子机械组件,及优于P LC等,特别成为各种建筑环境控制的通用模式。
DDC系统是利用微信号处理器来做执行各种逻辑控制功能,它主要采用电子驱动,但也可用传感器连接气动机构。
DD C系统的最大特点就是从参数的采集、传输到控制等各个环节均采用数字控制功能来实现。
同时一个数字控制器可实现多个常规仪表控制器的功能,可有多个不同对象的控制环路。
工作原理所有的控制逻辑均由微信号处理器,并以各控制器为基础完成,这些控制器接收传感器,常用融点或其它仪器传送来的输入信号,并根据软件程序处理这些信号,再输出信号到外部设备,这些信号可用于启动或关闭机器,打开或关闭阀门或风门,或按程序执行复杂的动作。
这些控制器可用手操作中央机器系统或终端系统。
DDC控制器是整个控制系统的核心。
是系统实现控制功能的关键部件。
它的工作过程是控制器通过模拟量输入通道(AI)和开关量输入通道(DI)采集实时数据,并将模拟量信号转变成计算机可接受的数字信号(A/D转换),然后按照一定的控制规律进行运算,最后发出控制信号,并将数字量信号转变成模拟量信号(D/A转换),并通过模拟量输出通道(AO)和开关量输出通道(DO)直接控制设备的运行。
功能介绍DDC控制器的软件通常包括基础软件、自检软件和应用软件三大块。
其中基础软件是作为固定程序固化在模块中的通用软件,通常由DDC生产厂家直接写在微处理芯片上,不需要也不可能由其它人员进行修改。
各个厂家的基础软件基本上是没有多少差别的。
设置自检软件和保证DDC控制器的正常运行,检测其运行故障,同时也可便于管理人员维修。

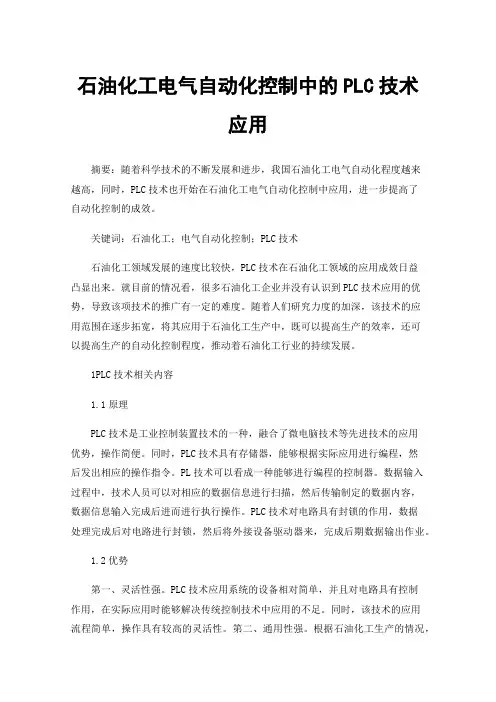

石油化工电气自动化控制中的PLC技术应用
石油化工电气自动化控制中的PLC技术应用摘要:随着科学技术的不断发展和进步,我国石油化工电气自动化程度越来越高,同时,PLC技术也开始在石油化工电气自动化控制中应用,进一步提高了自动化控制的成效。
关键词:石油化工;电气自动化控制;PLC技术石油化工领域发展的速度比较快,PLC技术在石油化工领域的应用成效日益凸显出来。
就目前的情况看,很多石油化工企业并没有认识到PLC技术应用的优势,导致该项技术的推广有一定的难度。
随着人们研究力度的加深,该技术的应用范围在逐步拓宽,将其应用于石油化工生产中,既可以提高生产的效率,还可以提高生产的自动化控制程度,推动着石油化工行业的持续发展。
1PLC技术相关内容1.1原理PLC技术是工业控制装置技术的一种,融合了微电脑技术等先进技术的应用优势,操作简便。
同时,PLC技术具有存储器,能够根据实际应用进行编程,然后发出相应的操作指令。
PL技术可以看成一种能够进行编程的控制器。
数据输入过程中,技术人员可以对相应的数据信息进行扫描,然后传输制定的数据内容,数据信息输入完成后进而进行执行操作。
PLC技术对电路具有封锁的作用,数据处理完成后对电路进行封锁,然后将外接设备驱动器来,完成后期数据输出作业。
1.2优势第一、灵活性强。
PLC技术应用系统的设备相对简单,并且对电路具有控制作用,在实际应用时能够解决传统控制技术中应用的不足。
同时,该技术的应用流程简单,操作具有较高的灵活性。
第二、通用性强。
根据石油化工生产的情况,技术人员可以在PLC控制系统内进行编程,进而发出相应的指令,因此,PLC技术具有较强的通用性。
1.3在电气自动化控制中的应用方式第一、根据应用软件的情况技术人员可以对PLC系统管控功能进行调整,确保满足石油化工生产的需求。
根据石油化工生产实际情况,技术人员需要对PLC系统内编程,保证电器自动化过程需要对各项数据信息齐全,为后期指令的完成提供保障。
第二、PLC技术在闭环控制中的应用。
第五章 机电一体化控制系统及其模块电路设计
图5-1 专用微机控制系统的组成
第二节 机电一体化控制系统微控制器的选择
一、微型计算机的系统构成: 人们经常提到“微机”这个术语,该术语是三个概念的 统称,即微处理器、微型计算机与微型计算机系统。 微处理器简称μP或MPU或CPU,它是一个独立的芯片,内 部含有数据通道、多个寄存器、控制逻辑部件、运算逻辑部 件以及时钟电路等。 微型计算机简称μC或MC,它是以微处理器为核心,加上 ROM、RAM、I/O接口电路、系统总线以及其他支持逻辑电 路所组成的计算机。如果以上各部分均集成在一个芯片,那 么这个芯片就叫微控制器,简称MCU,也就是人们常说的 单片机。 微型计算机系统简称MCS,一般将配有系统软件、外围设 备、系统总线接口的微型计算机称为微型计算机系统。 本节主要针对机电一体化设备专用微机控制系统,来讨 论微处理器与微控制器的选择。
集成稳压器的功能是将非稳定的直流电压变换成稳 定的直流电压。集成稳压器按工作方式可分为串联型 稳压器、并联型稳压器和开关型稳压器三种。其中开 关型稳压器的效率最高,可达70%以上,但其输出电 压的纹波较大;并联型稳压器输出电流小,但是电压 的稳定度高,主要用来作电压基准;串联型稳压器的 效率虽较低,但其输出电流范围较宽,主要用于低电 压、小电流的场合,比如,给控制系统的主机电路供 电等。
1)三端固定正电压稳压器 常用型号为7800系列。图5-2是7800稳压器的 外观图和元件符号,图a为金属封装,输出 电流较大;图b为塑料封装,输出电流较小; 图c是7800稳压器的电路符号。7800系列正 稳压器常见的标称输出电压有+5V、+6V、 +8V、+9V、+12V、+15V、+18V、+20V、 +24V等。
计算机控制系统
图2-1 输入输出过程通道组成结构图பைடு நூலகம்
表2-1 生产过程输入输出信息来源与用途
信息种类
模拟量输入 数字量输入 脉冲计数器 模拟量输出 数字量输出
输入信息来源或输出信息的用途
温度、压力、物位、转速、成分等 接点的通断状态、电平高低状态、数字装置的输出数码等 流量积算、电功率计算、转速及脉冲形式的输入信号等 控制执行装置、显示、记录等 对执行器进行控制、报警显示等
图2.12是采用晶闸管输出型光电隔离器驱动 双向晶闸管的电路图,图中与晶闸管并联的RC 网络用于吸收带感性负载时产生的与电流不同步 的过压,晶闸管门极电阻则用于提高抗干扰能力, 以防误触发。
图2.12 光电隔离的双向晶闸管输出
功率场效应管输出(了解)
功率场效应管(MOSFET)是压控电子开关,只要在其 栅极G和源极S之间加上足够的控制电压,漏极D和源极S 之间即可导通。MOSFET的栅极控制电流为微安级,而 导通后漏极D和源极S之间允许通过较大的电流,如 IRF640导通时,D、S间允许通过的最大电流可达18A。
为便于后续的描述和分析,下面定义几种类型信号,并在图2. IN+ 的电压低于 IN- 的电压时,则S断开,外接电容保持S断开时刻的电压,并经A3 组成的跟随器输出至输出端。 21是LF398典型应用电路。 W117、W217、W317是正输出三端电压可调式集成稳压器,使用方便,内部具有过热、过流等保护措施,比W7800系列稳压器有更
根据输入级的不同,用于开关量隔离的光电隔离器件可分为 三极管型、晶闸管型等几种,但其工作原理都是采用光作为传输 信号的媒介,实现电气隔离。
使用光电隔离器件的注意事项
输入侧导通电流
要使光电隔离器件导通,必须在其输入侧提供足 够大的导通电流,以使发光二极管发光。不同的光电 隔离器件的导通电流也不同,典型的导通电流 IF=10mA。
计算机控制系统知识点总结
计算机控制系统填空20、选择10、判断5、程序10、简答55CH1绪论知识点提要(1)基本的负反馈闭环控制结构(2)领域:信息技术,生物与农业技术,新材料,先进制造与自动化技术,能源技术,资源与环境技术(3)工作方式:在线方式与离线方式(4)展望:1)集成化:CIMS2)智能化3)全球化4)虚拟化:虚拟现实(VR)、虚拟产品开发(VPD)、虚拟制造(VM)、虚拟企业(VE)5)标准化6)绿色化:面向环境(5)总线结构:内部总线、外部总线内:控制总线CB、数据总线DB、地址总线AB、电流总线PB外:RS-232C串行通信总线、IEEE-488并行通信总线重点知识:(1)计算机控制系统的含义?1)用计算机工程帮助设计人员对控制系统进行分析、设计、仿真以及建模等工作。
简称为计算机辅助设计控制系统或控制系统CAD。
(离线应用)2)利用计算机代替常规的模拟控制器,而使它成为控制系统的一个组成部分。
简称为计算机控制系统。
(在线应用)(2)计算机控制系统的典型结构?主要优点是什么?优点:1)能实现更为复杂的控制规律,如非线性控制、逻辑控制、自适应控制、自学习控制及智能控制。
2)输入输出信号都是数字量,只需A/D、D/A。
(3)计算机控制系统的硬件组成?(4)按控制系统的功能及结构特点分类为哪几种,每种的特点及适用场合?1)计算机巡回检测和操作指导系统优:结构简单、控制灵活而且安全。
缺:需由人工操作,速度受到限制,不能同时控制多个对象。
适用:进行数据检测处理及试验新的数学模型和调试新的控制程序等。
2)直接数字控制系统适用:计算机取代模拟调节器,可通过程序改变实现复杂控制规律。
3)监督控制系统优:它可考虑许多常规调节器不能考虑的因素,如环境温度和湿度对生产过程的影响;可以进行过程操作的在线优化;可以实现先进复杂的控制规律;可以进行故障诊断与预报,可靠性好;适用:应用于较为复杂的工业过程及设备的控制中。
5)集散控制系统DCS优:分散控制,集中操作,分级管理,分而自治和综合协调,将危险分散;积木式结构,构成灵活,易于扩展,系统可靠性高;采用CRT,操作、监视方便;采用数据通信技术,处理量大;与集中控制方式相比,电缆和敷缆成本较低,便于施工。
计算机控制技术第二章
第二章输入输出接口与过程通道在计算机控制系统中,为了实现对生产过程的控制,要将对象的被控参数及运行状态,按要求的方式送人计算机处理,再将结果以数字量的形式输出,并将数字量变换为适合生产过程控制的量,因此在计算机接口和生产过程之间,必须设置信息的传递和变换装置,这个装置就称之为过程输入输出通道,也叫I/O通道。
2.1 过程输入输出通道概述2.1.1 过程输入输出通道的类型及功能根据过程信息的性质及传递方向,过程输入输出通道可分为模拟量输人通道、模拟量输出通道、数字量(开关量)输入通道、数字量(开关量)输出通道等几种类型。
生产过程的被调参数(如温度、压力、流量、速度、位移等),一般是随时间连续变化的模拟量,通过检测元件和变送器转换为对应的模拟电压和电流。
由于计算机只识别数字量,故模拟电信号必须通过模拟量输入通道转化为数字量后,才能送人计算机。
对于生产现场的状态量(如开关、电平高低、脉冲量等)也不能为计算机直接接受,因此数字量(开关量)输入通道将状态信号转变为数字量送入计算机。
计算机控制生产现场的控制通道也有两种,即模拟量输出通道和数字量输出通道。
计算机输出的控制信号以数字形式给出,若执行元件要求提供模拟电压或电流,则采用模拟量输出通道将数字量转换为模拟电压或电流,若执行元件要求数字量(开关量),则应采用数字量输出通道,将计算机输出的数字量经处理和放大后输出。
由此可见,过程输人输出通道是计算机和工业生产过程相互交换信息的桥梁。
2.1.2 过程输入输出通道与CPU交换的信息类型过程输入输出通道与CPU交换的信息类型有三种:(1)数据信息反映生产现场的参数及状态的信息,它包括数字量、开关量和模拟量。
(2)状态信息又叫应答信息、握手信息,它反映过程通道的状态,如准备就绪信号等。
(3)控制信号用来控制过程通道的启动和停止等信息,如三态门的打开和关闭、触发器的启动等。
接口电路含这三类信息交换的端口。
2.1.3 过程通道的编址方式由于计算机控制系统一般都有多个过程输人输出通道,因此需对每一个过程输入输出通道安排地址。
教学反思7-浙信息技术2单元“控制系统中的运算”第7课《开关量的生成》
浙教版信息技术六年级下册第二单元“控制系统中的运算”第7课《开关量的生成》教学反思本节课是信息技术六年级下册第二单元“控制系统中的运算”的第7课内容,旨在让学生理解开关量的概念,掌握开关量的生成方法,并能在实际项目中应用。
通过本课的学习,学生应该能够利用开关量的知识,设计和实现简单的控制系统。
在课前准备阶段,我精心设计了教学计划和教案,明确了教学目标和重难点。
同时,我也准备了相应的实验器材和多媒体课件,以便更好地展示教学内容。
在教学过程中,我采用了多种教学方法,包括讲授、演示、实验和讨论等。
首先,我通过生动的案例和实例,引导学生理解开关量的概念和应用场景。
接着,我详细讲解了开关量的生成方法,包括输入信号的处理和输出信号的控制。
为了让学生更好地理解,我还进行了实验演示,展示了开关量的生成过程。
在实验环节,我鼓励学生亲自动手操作,通过搭建简单的控制系统,感受开关量的生成和应用。
学生们在实验过程中表现出了浓厚的兴趣和积极性,大多数学生能够按照要求完成实验任务。
在课后反思中,我认为本节课的教学效果整体上是好的,但也存在一些不足之处。
首先,在理论讲解部分,我可能需要更加注重学生的理解和反馈,及时解答学生的疑问。
其次,在实验环节,我应该更加注重学生的安全意识和操作规范,确保实验过程的安全和有效。
针对以上不足之处,我计划在未来的教学中做出以下改进:一是加强与学生的互动和沟通,及时了解学生的学习情况和反馈;二是更加注重实验环节的安全性和规范性,确保学生能够安全、有效地进行实验;三是引入更多实际案例和项目,让学生能够在实践中更好地掌握和应用所学知识。
总之,通过本节课的教学和反思,我深刻认识到在教学过程中需要不断总结经验、发现问题并进行改进。
只有这样,才能不断提高教学质量和效果,为学生的信息技术学习提供更好的支持和指导。
浙教版信息技术六年级下册第二单元“控制系统中的运算”第7课《开关量的生成》教学反思在完成了信息技术六年级下册第二单元“控制系统中的运算”第7课《开关量的生成》的教学后,我深感这堂课的教学内容既具有理论深度,又富有实践意义。
PCL技术在电气工程自动化控制中的应用
PCL技术在电气工程自动化控制中的应用发布时间:2023-02-20T06:30:31.394Z 来源:《科学与技术》2022年19期作者:张振东[导读] PCL技术在电气设备自动控制系统中的有效应用,可以有效地解决传统电气工程自动控制运行中存在的问题,为实现电气设备全过程、全时间的控制目标提供重要的技术支持。
张振东身份证号码:14240219840927****摘要:PCL技术在电气设备自动控制系统中的有效应用,可以有效地解决传统电气工程自动控制运行中存在的问题,为实现电气设备全过程、全时间的控制目标提供重要的技术支持。
目前,PCL技术日趋成熟,在电力设备自动控制系统中的应用越来越广泛。
为了充分发挥电力设备自动化控制系统的作用,必须根据控制系统的应用特点和PCL技术,对电力设备自动化系统的内部结构进行优化和改进。
关键词:PCL技术;电气工程自动化控制;应用1PCL技术的构成及运用原则1.1PCL技术的构成通过对PCL结构的深入分析和探讨,认为PCL主要分为固定模块和组合模块两种结构形式。
前者主要包括电源子模块、CPU卡子模块和I/O卡子模块,每个子模块共同构成一个整体,不可分割。
CPU卡子模块还包括计算机、控制器和寄存器等几个部分。
后者主要由机架、背板、电源、存储器、CPU模块和I/O模块等组成,根据各自的原理,合理组合各子模块。
PCL技术的实质是工业控制计算机。
PCL技术的硬件结构和微机一样,主要由电源、存储器、中央处理器和输入输出接口电路组成。
电源结构的主要功能是将电能传输到集成电路,集成电路对系统的运行质量有着决定性的影响,而中央处理器、cpu模块则起着神经中枢的作用。
每套PCL都有自己的处理器。
实际存储容量和处理器运行速度是影响PCL技术应用效果的两个关键参数,也是影响PCL技术输入输出接口电路数和运行速度的两个关键参数。
因此,必须严格控制控制规模。
存储器的主要功能是保证各种系统软件和应用软件的稳定运行,即系统程序存储器和用户程序存储器。
PLC技术在电气工程及其自动化控制系统中的运用_
PLC技术在电气工程及其自动化控制系统中的运用本文首先阐述了PLC技术基本概述,接着分析了PLC技术在电气工程及其自动化控制中的应用,最后对提高PLC技术应用效果的有效措施进行了探讨。
希望能够为相关人员提供有益的参考和借鉴。
标签:PLC技术;电气工程;自动化控制系统;运用引言:现阶段,在电气工程及其自动化控制系统中,PLC技术有效提升了电气工程智能水平,加强生产精准度,具有十分显著的应用价值。
PLC技术经过不断优化及改进,在电气工程方面的性能使用已十分成熟,其具备较强的抗干扰能力和优异的系统功能,有效保障电气工程运行的效率和质量,很好地服务于企业生产。
1PLC技术基本概述PLC是-种可编程逻辑控制器,其内部存储执行顺序控制、逻辑运算、定时、计数等操作指令,通过模拟量或者数字量的输入输出来实现相应的控制功能,在汽车工业、食品工业、钢铁行业等应用广泛。
另外,PLC程序编写趋于简单,可以与计算机联合实现远程控制,极大提高系统管理者及技术人员对系统的操控能力。
而传统继电器控制比较复杂、噪声大、故障率较高,很难保障系统长时间稳定运行。
应用了PLC技术之后,体积小、结构简单、运行速度快、抗干扰能力强,还能够提升设备的工作效率。
2PLC技术在电气工程及其自动化控制中的应用2.1PLC技术与顺序控制层面的应用PLC技术可以在电气工程自动化控制系统的顺序控制中得到重要应用,以便提升系统运行流畅度和整体效率。
顺序控制在实际应用中要满足转移条件、转移目标及工作任务这三个条件。
根据生产工艺需要设定好规定的顺序,PLC发出指令后每个顺序都可以自动执行相应的命令。
如连退线在生产双相钢时,氢气含量要由5%提高到35%,這个投高氢的过程需要满足-定的条件,也用到PLC的顺序控制。
2.2开关量的控制传统继电器系统在应用过程中需要较长的反应时间,其在电气工程及其自动化控制系统中很难正常完成保护系统短路的工作。
PLC技术在系统中的应用,通过编辑及控制器有效避免系统短路问题,保障继电器可以安稳地运行,提升控制系统工作效率。
第三章 测控系统输入输出通道设计
一、开关量输入通道
开关量输入通道的结构如图所示。
来 自 生 产 过 程
输入 调理 电路
输入 缓冲 器
地址译码器
微 机 总 线
1. 输入调理电路
开关量输入调理电路的主要功能是: 转换:过程状态→ 适于计算机输入的信号 保护 消除瞬时高压、 滤波 积分电路消 过电压、接触 隔离
解:
Vi max 2m Vi min
450/0.1=4500
212=4096 因此选至少13位的A/D 采样速率 16次/s 采样时间为 62.5ms
一般的A/D都可达到。
选择A/D转换器时需要考虑因素
线性误差: 指A/D转换器在满量程内的输入和输出之间 的比例关系不是完全的线性而产生的误差。 转换速度 : 指A/D转换器完成一次转换所需要的时间,是 从模拟量输入至数字量输出所经历的时间。
3. 采集电路的工作时序和最高允许频率
数 字 输 出
输出地址 捕捉时间
通道指令 S ≥ tAC H ≥ tS S/H指令
模 拟 通 道
模 拟 多 路 开 关
地址 译码
S/H
S/H 指令 启 动 转 换
A/D
EOC
逻辑控制
通道指令
启动转换
tc EOC
保持建立时间
T
开始转换
基准电源稳定度: 当基准电源电压变化时,将使A/D转换 器的基准电压发生变化,从而使输出数字量 发生变化。这种变化的实质,相当于输入模 拟信号有变化,从而产生误差。 A/D转换器工作的环境(温度、功耗、可靠 性) A/D转换的输出(串行、并行),与选用的 计算机和系统的整体设计有关。
A/D转换器的误差为: 1
1 LBS 2
开关量输入通道(测控系统)
U/I转换电路 转换电路
在工业控制中,常常以电流方式传 常常以电流方式传 输信号,因为电流信号适合于长距离传 因为电流信号适合于长距离传 输,传输中信号衰减小 传输中信号衰减小,抗干扰能力强。 因此,大量的常规工业仪表是以电流方 大量的常规工业仪表是以电流方 式相互配接的。按仪器仪表标准 按仪器仪表标准,DDZ 2系列仪表各单元之间的联络信号为 系列仪表各单元之间的联络信号为0 ~ 10 mA,而DDZ3系列仪表各单元之间 系列仪表各单元之间 的联络信号为4 ~ 20 mA 4 ~ 20 mA 。
补充知识: HTL的输出电平范围为 的输出电平范围为:11.5 1.5V 常用转换器件为:CH2016. CH2016. ECL的输出电平范围为 的输出电平范围为:0.9 1.75V 常用转换器件为:CE1025. CE1025. (ECL 速度快、扇出能力强 扇出能力强、噪声低、引 线串扰小) CMOS的输出电平范围为 的输出电平范围为:3 18V 常 用转换器件为:CH2016. CH2016. (CMOS功耗低、抗干扰能力强 抗干扰能力强、电压范 围宽、输入阻抗高)
程序查询式是CPU CPU主动,所有 I/O传送与程序的执行严格同步 传送与程序的执行严格同步,所 以便于协调CPU与I/O I/O的工作,数据 传输可靠,接口硬件电路和查询程 接口硬件电路和查询程 序设计简单。 不 足:CPU要循环等待 要循环等待,软件 开销大,CPU花大部分时间在循环 花大部分时间在循环 等待上,而真正为外设服务的时间 而真正为外设服务的时间 很少,一次CPU的效率较低 的效率较低。
小型测控系统组建与运行
开关量输入通道
开关量输入通道的任务是将 现场的开关信号或仪表中的各 种继电器接点信号有选择地送 入计算机,在控制系统中主要 在控制系统中主要 起以下作用: 1)定时记录生产过程中某些设 定时记录生产过程中某些设 备的状态,例如电机是否运转 例如电机是否运转、 阀门是否开启等。 。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
• 余三旋 3106058026
应用背景:
• 顺序控制使得某些加工工序实现自动化, 在计算机控制的高度自动化工业系统中 广泛应用。 • 开关量逻辑控制 ,取代传统的继电器 电路,实现逻辑控制、顺序控制,既可 用于单台设备的控制,也可用于多机群 控及自动化流水线。如注塑机、印刷机、 订书机械、组合机床、磨床、包装生产 线、电镀流水线等。
电路板自动顺序焊接过程
• 有一个电路板点焊流水线, 每一块电路板上要焊6个点, 当电路板进入工作区后,被 光电感应装置感应到后,焊 接过程就开始顺序执行,六 个点完成以后,下一块电路 板又继续进入工作区。
流水线工作示意简图
流水线工作示意简图
利用DI/DO电路板模拟过程:
• 绿灯——光电感应器 —— 绿灯熄灭时输入开关量信号 红灯——点焊完成状态 红灯点亮表示焊点已经完成
\定义数组分别表示6个红绿灯\ 定义数组分别表示6个红绿灯\
\第一个绿灯熄灭输入信号\ 第一个绿灯熄灭输入信号\
\循环控制红灯依次点亮\ 循环控制红灯依次点亮\
\最后一个绿灯熄灭输入信号红灯全部熄灭\ 最后一个绿灯熄灭输入信号红灯全部熄灭\
பைடு நூலகம்
电路板工作示意图
• DI/DO电路板
电路板工作示意图
• DI/DO电路板
结果讨论:
• 1)该模拟过程在每个步骤出现故障时不能 及时反映,在实际工业生产中可以更加完 善,增添一些附加功能(比如记数功能), 更好地实现工业自动化。 • 2)在实际应用中,对时间的精确控制比较 高,该模拟过程只是大概描述一下延时过 程。
C程序实现过程:
DI通道子程序: DO通道子程序: 延时程序
• • { • • • • • • • • • • • • • • • • • • • 主程序 main() int i; int Do[6]={0},Di[6]={1}; int Do_out,Di_out; clrscr(); printf("\ working!\ printf("\n The line is working!\n"); while(!bioskey(1)) { Di_out=inportb(BASE_ADDRESS+6); creat_DI(Di,Di_out); if(Di[0]==0) for(i=6;i>0;i---) { for(i=6;i>0;i--) { Do[i]=1; Do_out=creat_Do(Do); outportb(BASE_ADDRESS+13,Do_out); Delay(10000);} } if(Di[5]==0) {for(i=0;i<6;i++) Do[i]=0; Do_out=creat_Do(Do); outportb(BASE_ADDRESS+13,Do_out);} } }
