路带状平面图,均为定位的主要资料。(《输电线
路基础》——中国电力出版社第三版 第 300页)
平面图上需绘出:
1.
线路转角塔位的转角度数
2. 杆塔位置
3. 交叉跨越物(电力线、通讯线、铁路、道路、河流
等)与线路的交叉角度、去向与线路平行接近的位 置、长度
4. 线路中心线附近的建筑物位置和接近距离
5. 陡坡冲沟的位置、范围 6. 耕地、树林、沼泽地等的位置和边界
5.杆塔基础的倾覆校验
• 杆塔定位时,若某杆塔的水平档距较大而垂直档距较 小甚至为负值时,应验算杆塔的倾覆力,进行基础倾覆计 算,必要时需采取抗倾覆措施,即若无卡盘的电杆应加卡 盘,若加卡盘后仍不能解决时,可加拉线以保证稳定。 • • 6.悬垂串垂直荷重的校验 在山区线路中,立于高处的杆塔,其垂直档距往往比 水平档距大很多,因而导线重量可能超过绝缘子串的承载 能力,为此,需使定位后高处杆塔的垂直档距小于悬垂串 承载能力对应的最大允许的垂直档距。若校验不合格,则 应调整杆塔位置,仍不能解决问题时,可用双串或多串悬
的线路距离。如某线路总共有100基杆塔,其中50号杆的杆位里程 就是指1号杆至50号杆沿线路走向的距离,也就是从1 号杆到50号
杆各档距的累加值。用它可以快速查到某一基杆塔所处的线路的
长度。 桩间距离: 指桩与桩之间的距离,它可以用来描述相邻或者不相邻的两个桩 位之间的距离。 档距: 指相邻两杆塔间的水平距离。
海拉瓦技术的基本流程图
• 据负责将该技术引进中国的 电力专家,原中国电网建设 公司总工章龙才介绍,该系 统的意义在于帮助工程设计 人员尽可能减少传统方式的 实地测量、定位信息的误差, 同时勘测、设计人员不必到 气候等自然条件恶劣的地区 或山区翻山越岭获取技术信 息等,大大降低劳动强度, 工作人员主要在卫星、飞机、 GPS等设施工作的前提下,在 计算机旁借助海拉瓦系统生 成的图像、三维景观图一目 了然地掌握工程实地的情况, 完成一系列工程设计。
杆塔 定位 原则
1.塔位选择原则
应尽量少占耕田和良田,减少施工土石方量。 塔位应尽可能避开洼地、泥塘、水库、冲沟、断层等水文、地质条件不良的处所,对 于、拉线杆塔还应考虑打拉线处的条件。 应具有较好的施工(组杆、立杆)条件,对于非直线杆塔宜立于较平坦,便于紧线和 机具运输的处所。 2.杆塔选用原则 应尽可能选用较经济的杆塔型式或高度,充分利用杆塔的使用荷重条件,尽量使用节 省钢材的杆塔型式,注意尽可能避免使用特殊杆塔和特殊设计的杆塔,大转角应尽量
降低塔高。
3.档距的配置原则 档距的配置应最大限度地利用杆塔高度和强度,相邻档距的大小应不十分悬 殊,以避免过大的纵向不平衡张力,尽量避免出现孤立档。同时还应考虑档
距中央导线的接近情况。
杆塔定位方法
绝缘子串长度
对地安全距离 (表2-4)
定位高 度
呼称高H
施工基 面
档距
断面图
对直线杆: H (呼称高) h1 (定位高) d s (对地安全距离) h2 (施工基面) (定位裕度) (绝缘子串长度) 对耐张杆: H (呼称高) h1 (定位高) d s (对地安全距离) h2 (施工基面) (定位裕度)
垂串以提高其承载能力。同时对横担也应作相应的强度 检查和采取补强措施。
• • 7.导线悬挂点应力校验 高处杆塔的两侧档距过大或悬点高差过大时,导线悬
点的应力可能超过允许值;可通过调整杆位或杆高,以减 小高差和档距的办法来改善悬点应力。


8.悬垂角校验
高处杆塔的垂直档距较大时,可使导线、避雷线的悬 垂角超过其线夹的允许悬垂角,致使导线、避雷线在线夹 出口处产生过大的静弯曲应力而损伤,因而需进行校验。 校验。方法是通过杆位或杆高的改变,或采用双悬垂线夹 的办法来改善。
纵断面图下方需标注:
1. 里程(百米值)、塔位标高、杆塔档距、耐张 段长度、代表档距及弧垂模板K值
2. 在断面图中标注杆塔转角、直线桩里程、标高
3. 交叉跨越物的里程、标高、名称
4. 在图上绘出杆塔位置、定位高度,弧垂安全地
面线 5. 标注杆塔编号、型号、呼称高及施工基面等数 据
线路里程:
线路里程是指该条线路的某杆塔或某个位置距离该线路起始杆位
海拉瓦技术在三峡工程中得以应用。
谢 谢 观 看 !
平 断 面 图 的 基础 知识
银 河 战 队 编号: 01
制作:邓培文

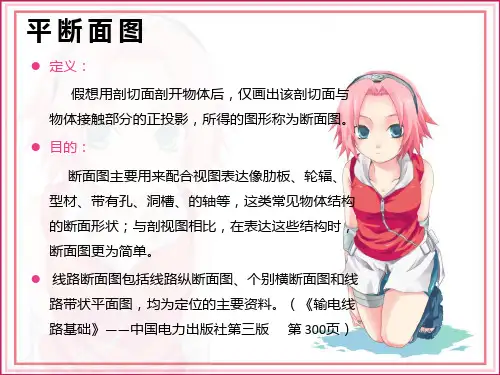

平断面图
定义:
假想用剖切面剖开物体后,仅画出该剖切面与
物体接触部分的正投影,所得的图形称为断面图。 目的: 断面图主要用来配合视图表达像肋板、轮辐、 型材、带有孔、洞槽、的轴等,这类常见物体结构 的断面形状;与剖视图相比,在表达这些结构时, 断面图更为简单。 线路断面图包括线路纵断面图、个别横断面图和线
杆塔的校验
1.各种杆塔的设计条件校验 杆塔的机械荷重条件,包括水平档距、垂直档距、最大档距、转角度数 等,不应超过设计允许值。 2.直线杆塔摇摆角的校验 当摇摆角超过杆塔的允许值时,将引起带电部分对杆塔构件间隙不 够,因此对有些位于低处的杆塔必须进行校验。允许摇摆角根据允许间 隙用作图法确定。 3.直线杆塔的上拔校验 导线或避雷线上拔时,将使横担承受向上的弯曲力矩,从而影响横担 的机械强度和杆塔的稳定性。同时,由于导线上拔,使绝缘子串摇摆角增 大,危及安全运行。因此,若直线杆塔位于低处,除了校验摇摆角外,还要 进行上拔校验。 4.耐张绝缘子倒挂校验 定位于低处的耐张型杆塔, 将引起耐张绝缘子串上仰,致使部分绝 缘子裙边积雨、雪、污垢等,从而降低了绝缘强度。因此,当耐张串在常 年运行情况下(即温度为年平均气温、无风、无冰)会产生这种现象时, 则绝缘子串应当倒挂。
知识扩展:输电线路的新技术--------海拉瓦
• 海拉瓦全数字化摄影系统是目前世界上一种先 进的地理测量技术,它借助卫星、飞机、GPS (全球定位系统)等高科技手段,通过高精度 的扫描仪和计算机信息处理系统,将各种影像 资料生成正射影像图、数字地面模型和具有立 体图效果的三维景观图,并以标准格式输出输 像和数字信息。
• • •
9.导线风偏后对地、物距离的校验 定位时,能直接从断面图上量出导线静止时对线路中心线各 点的距离。 为确保运行安全,尚需检查边导线在风偏时对地、物净空距 离是否满足规程要求。如果安全距离不够,应调整杆塔位置及高 度,或挖掉土方。
• •
10.交叉跨越间距的校验 导线和被跨越物之间需保持一定的安全距离,定位时,可直 接在断面图上量取。当量得的距离和规定值很接近时,可采用计 算方法求出此距离的精确值。
线路平断面图识读
比例:纵向1/500;横向:1/5000
相当于 B53号柱 加上20米
交叉跨越 编 号C6
交叉跨越 地面高度
交叉跨越 物名称
跨越杆
跨源自文库杆
杆塔风 偏校验
转角杆
杆高:11580.35=34.65m
相对于 海平面 的高程 6线通讯线 杆高:8.98.04m 改为 B63
杆塔定位
杆塔 定位 (1)室内定位:用弧垂模板在线路勘测中所得的平、 断面图上排定的杆塔位置和型式。 (2)现场定位:把在断面图确定的杆塔位置到现场复 核校正,并用标桩固定下来。 弧立档应尽量避免。 拉线位置要选得合适。 考虑现场施工条件。 考虑地形条件。 重冰区避免大档距。 导线间距。 交叉跨越。 充分利用杆塔的设计档距。 经济。

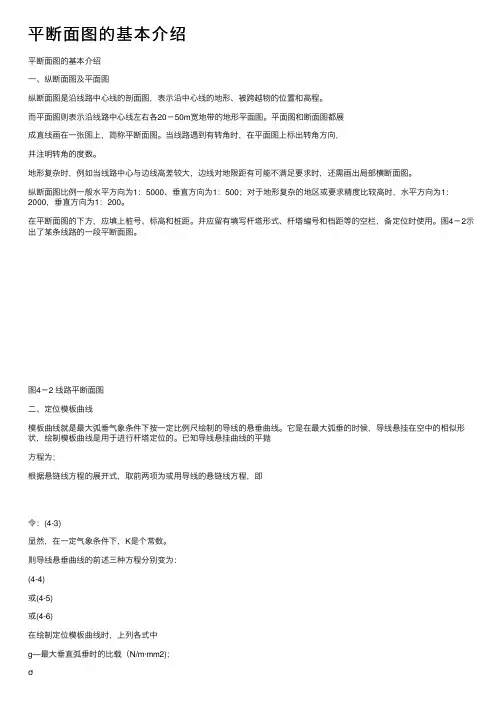

• 纵断面图:
纵断面图是沿线路中心线的剖面图,表示沿中 心线的地形、被跨越物的位置和高程。 • 平面图: 平面图则表示沿线路中心线左右各20-50m宽地
带的地形平面图。
平面图和断面图都展成直线画在一张图上,简称平 断面图。
线路平断面图的比例,纵断面图为1/500,横断面
图为1/5000 或 纵为:1/200,横为1/2000 。
