航天粉煤加压气化炉运行总结
粉煤加压气化炉系统运行问题浅析
粉煤加压气化炉系统运行问题浅析中能公司目前使用的航天炉又名HT-L粉煤加压气化炉。
航天炉的主要特点是具有较高的热效率（可达95%）和碳转化率（可达99%）；气化炉为水冷壁结构，能承受1500℃至1700℃的高温；对煤种要求低，可实现原料的本地化。
粉煤气化技术的气化室炉体均为水冷壁/耐火材料复合结构,根据不同的炉型分为垂直管结构和盘管结构,利用管内的水或蒸汽强制冷却作用带走熔融炉渣的热量,使其附着在气化室内壁,在耐火材料表面形成稳定的固渣层一熔融层一流动层的热阻结构,使得在气化炉运行期间耐火材料不与高温熔渣直接接触,实现“以渣抗渣”的工艺,从而达到气化炉长寿命运行的目标。
本文旨在将实际运行过程中存在的粉煤输送，激冷室液位异常，灰水处理等问题和应对解决方法进行剖析。
关键词：粉煤加压气化；航天炉；粉煤输送；激冷室液位异常；灰水处理1、气化炉结构组成及作用气化炉作为整套气化装置的重要设备，主要由两部分组成，分别是燃烧室和激冷室。
工艺烧嘴将氧气、蒸汽和粉煤喷射至燃烧室内迅速雾化并发生部分氧化反应，反应放出大量热，生成以CO+H2为主要成分的粗合成气，在高温的作用下，煤中的灰分会变成液态的渣然后从燃烧室流入到激冷室内，粗合成气经过激冷室的初步除尘和降温后，粗煤气会和气化后的水蒸气一起离开气化炉激冷室，经过激冷降温后的灰渣可以通过排渣系统排出气化炉。
2、常见问题分析2.1、粉煤输送不稳定，粉煤管线流量波动或出现断流。
2.2、气化炉渣口堵塞，激冷室易积灰导致液位过高或过低。
2.3、灰水系统处理难度大，水质不稳定。
3、针对以上三点问题逐条进行分析解决3.1、粉煤输送不稳定，粉煤管线流量波动或出现断流。
3.1.1、原因分析：3.1.1.1、伴热系统设计不合理，设备伴热效果差，粉煤容易板结堵塞粉煤调节阀，造成粉煤流量出现波动。
3.1.1.2、粉煤袋式过滤器顶部由于设计存在缺陷会造成雨水等进入粉煤系统设备影响伴热效果，从而导致粉煤结块，不利于粉煤的输送。
航天炉粉煤加压气化装置原始开车总结
航天炉粉煤加压气化装置原始开车总结张洪刚(安徽昊源化工集团有限公司ꎬ安徽阜阳㊀２３６０００)㊀㊀摘㊀要:对航天炉粉煤加压气化装置在安装㊁试车及开车过程中出现的问题进行了总结ꎬ主要从装置优化㊁质量控制㊁人员培训㊁安全控制几个方面进行了介绍ꎬ并提出了改进措施ꎮ㊀㊀关键词:航天炉ꎻ质量控制ꎻ长周期运行㊀㊀中图分类号:ＴＱ５４６㊀㊀㊀㊀㊀文献标志码:Ｂ㊀㊀㊀㊀㊀文章编号:２０９６￣３５４８(２０２１)０４￣００３７￣０３㊀㊀ＤＯＩ:１０.１９９１０/ｊ.ｃｎｋｉ.ＩＳＳＮ２０９６￣３５４８.２０２１.０４.０１２㊀㊀近几年来ꎬ我国煤化工行业发展速度越来越快ꎬ传统的固定床工艺已经不能适应行业的发展要求ꎬ高产能㊁低能耗㊁自动化程度高的新型煤化工工艺已经成为煤化工行业的主流[１]ꎮ安徽昊源化工集团有限公司年产５０万ｔ二甲醚项目ꎬ采用了拥有国内自主知识产权的航天炉粉煤加压气化装置[２]ꎬ配套２台气化炉ꎬ该项目于２０１８年５月全面建成ꎬ并一次性投产成功ꎬ随后顺利完成装置性能考核ꎻ目前ꎬ该装置运行稳定ꎬ各项指标均达到同行业先进水平ꎮ１㊀流程介绍航天炉粉煤加压气化工艺是一种以干煤粉为原料ꎬ采用激冷流程生产粗合成气的工艺ꎮ航天炉粉煤加压气化工艺采用了盘管式水冷壁气化炉ꎬ顶置式烧嘴ꎬ粉煤干法进料及湿法除渣ꎬ在较高温度(１４５０ħ)及压力(４.０ＭＰａ)下ꎬ以纯氧及少量水蒸气为气化剂在气化炉中对粉煤进行气化ꎮ航天炉粉煤加压气化工艺流程共分为４个单元ꎬ即磨煤及干燥单元㊁煤加压及进煤单元㊁气化及合成气洗涤单元㊁渣及灰水处理单元ꎮ１.１㊀磨煤及干燥单元磨煤及干燥单元采用辊式磨煤机磨煤ꎬ惰性气体发生器干燥的工艺方案ꎮ该单元每条线的处理能力为１００％的设计能力ꎬ采用２开１备的操作方式ꎮ原料煤被送入磨煤机研磨ꎬ并用来自惰性气体发生器的干燥热风进行干燥ꎬ经干燥后的粉煤进气化炉前的含水质量分数降至２％以下ꎮ１.２㊀煤加压及进煤单元煤加压及进煤单元采用锁斗方案对粉煤进行输送ꎬ实现了粉煤从低压到高压的连续输送ꎮ粉煤用高压二氧化碳进行加压和密相输送ꎮ粉煤在二氧化碳压力下ꎬ经粉煤进料的锁斗系统被输送到气化炉烧嘴ꎮ气化炉烧嘴共有３个粉煤通道ꎬ各粉煤通道的进煤量可以通过其管线上的流量测量及控制系统实现单独调节ꎮ１.３㊀气化及合成气洗涤单元气化及合成气洗涤单元采用气流床粉煤加压气化和激冷流程生产粗合成气ꎬ气化炉采用水冷壁结构ꎬ顶烧式单烧嘴ꎬ液态排渣ꎮ气化炉是一个在压力容器壳体内装有水冷壁的膜式壁反应器ꎮ粉煤在气化炉内与氧气在高温高压下发生部分氧化反应生成合成气(主要为ＣＯ＋Ｈ２)和液态渣ꎮ气化炉内的反应温度为１４５０ħꎬ压力为４.０ＭＰａꎮ炉内盘管水冷壁通过盘管内的锅炉水的强制循环ꎬ不但可以将粉煤部分氧化反应产生的部分热量回收ꎬ转化为中压蒸汽ꎬ而且可以有效降低承压壳体的温度ꎮ气化炉水冷壁产出的中压饱和蒸汽减压后送入厂内蒸汽管网ꎮ渣经激冷环及下降管被水激冷后ꎬ沿下降管导入激冷室水浴ꎬ熔渣迅速固化ꎬ合成气被水饱和ꎮ出气化炉的合成气再经文丘里洗涤器用水进一步润湿进入旋风分离器ꎬ大部分的灰被分离ꎬ带有少量细灰的粗煤气进入合成气洗涤塔洗涤ꎬ除去残余的飞灰ꎬ然后送入变换单元ꎮ激冷后固化的渣为琉璃状的颗粒ꎬ绝大部分迅速作者简介:张洪刚(１９８８ )ꎬ男ꎬ助理工程师ꎬ从事化工生产管理工作ꎻ１５６８８５７５９＠ｑｑ.ｃｏｍ沉淀ꎬ并通过渣锁斗系统定期排至捞渣机中ꎮ１.４㊀渣及灰水处理单元渣及灰水处理单元的主要作用是对气化炉㊁旋风分离器㊁合成气洗涤塔及渣池排出的灰水及渣锁斗排出的固渣进行初步处理ꎬ实现热量的回收和水的循环使用ꎮ锁斗送出的渣水经链式捞渣机脱水后ꎬ渣送出气化装置界区ꎬ分离出的灰水用渣池泵送至真空闪蒸罐ꎮ渣水单元采用三级闪蒸及汽提的工艺回收灰水的热量ꎬ同时清除灰水中的不凝气ꎬ采用沉降及板框压滤机过滤工艺回收灰水中的固体ꎮ经初步处理后的水大部分循环使用ꎬ一小部分送至厂内污水处理工段进行进一步的处理ꎬ起到平衡灰水中盐分的作用ꎮ２㊀装置优化(１)在两套真空闪蒸冷凝器进口闪蒸汽管线之间增加串联管线ꎬ当一套真空闪蒸冷凝器结垢严重需要检修时ꎬ可以把真空闪蒸罐来的闪蒸汽切换到另一套真空闪蒸冷凝器ꎬ通过安装盲板ꎬ对结垢的真空闪蒸冷凝器进行隔离ꎬ实现对真空闪蒸冷凝器的在线检修ꎮ真空闪蒸冷凝器结垢ꎬ将会影响真空闪蒸罐的操作压力ꎬ直接影响沉降槽的水温ꎬ从而导致黑水的絮凝沉降槽效果变差ꎬ水质恶化ꎬ增加水系统结垢的风险ꎮ(２)低压灰水泵到低压闪蒸汽提塔的管线与其他管线分开ꎬ以减小低压灰水管线阻力ꎮ进入低压闪蒸汽提塔的补水管线主要有低压灰水管线㊁蒸汽冷凝液管线㊁脱盐水管线ꎬ这些管线最初设计时最终并到一根总管上ꎬ然后再进入到低压闪蒸汽提塔ꎬ这样一来会造成相互之间形成背压ꎬ特别是装置运行一段时间后ꎬ管线存在结垢情况ꎬ将会进一步增加低压灰水管线阻力ꎬ严重时影响装置运行ꎮ(３)气化炉合成气出口折流挡板开口方向改为向下ꎬ可以防止积灰ꎮ合成气离开气化炉时不可避免地携带一些固体颗粒物ꎬ这些固体颗粒物在经过分离挡板时ꎬ会有部分沉积在挡板上面ꎬ长时间运行后ꎬ很容易造成挡板处大量积灰ꎬ导致气化炉阻力大ꎬ严重时ꎬ气化炉因压力高被迫停车检修ꎮ将分离挡板开口方向改为向下后ꎬ解决了合成气夹带的固体颗粒在分离挡板处的聚集ꎬ从而避免了合成气出口堵塞的问题ꎮ３㊀仪表控制气化装置开车ꎬ仪表的准确性非常关键ꎬ高准确性的仪表系统ꎬ对装置顺利开车会带来很大的便利ꎮ设备㊁管线安装结束后ꎬ仪表人员开始进行控制系统的组态工作ꎬ同时各个设备厂家来人进行调试ꎬ这是一个非常关键的时期ꎬ从系统开车经验来看ꎬ往往一个看视不起眼的测点就可能使整个系统不能正常开车ꎮ因此ꎬ在此阶段ꎬ要特别安排专人配合仪表人员对所有仪表测点进行排查ꎬ这项工作一直持续到开车ꎬ确保每一个阀门动作正常ꎬ每一个测点显示准确ꎮ与此同时ꎬ专门安排经验丰富的操作人员对逻辑程序㊁控制回路㊁操作画面进行全面排查ꎬ发现问题立即通知仪表人员处理ꎬ如果不能及时处理ꎬ应及时做好记录ꎬ避免遗忘ꎬ从而影响开车进度ꎮ气化装置开车前对仪表阀门进行了多次排查ꎬ发现个别阀门接线盒存在进水问题ꎬ主要原因是仪表桥架没有完全覆盖ꎬ甚至出现个别参与跳车的阀门气源管线松动的情况ꎬ这些阀门任何一个故障都会导致系统停车ꎬ因此ꎬ必须做好仪表接线盒防水及气源管线紧固工作ꎮ航天炉粉煤加压气化装置联锁点较多ꎬ且比较复杂ꎬ稍有不慎ꎬ就可能会因为人为原因导致气化炉停车[２￣３]ꎮ根据以往的事故案例ꎬ在现场凡是会直接或间接造成系统停车的测点㊁阀门全部挂上警示牌ꎬ防止因人为原因造成测点故障ꎮ开车后现场仍有外来施工人员作业ꎬ包括新进厂员工对现场不熟悉ꎬ就有可能触碰表联锁点ꎮ当现场挂上警示牌后ꎬ作业人员会主动远离这些位置ꎬ有效减少了意外事故发生的概率ꎮ４㊀质量控制４.１㊀吹除质量吹除质量直接影响开车质量ꎬ在试车阶段ꎬ发现个别调节阀无法正常动作ꎬ甚至险些造成系统停车事故ꎬ检查时ꎬ发现阀芯内部有焊渣等异物ꎻ磨煤系统开车期间也出现过液压站电磁阀卡异物的情况ꎬ导致液压系统出现故障ꎬ磨煤机被迫停车ꎮ因此ꎬ要严格把控管线吹除的质量ꎬ否则不仅会造成设备损坏ꎬ甚至影响整个生产系统的正常运行ꎮ４.２㊀安装质量项目开车是检验安装质量的最有效手段ꎬ项目试车阶段ꎬ暴露出的一系列问题ꎬ必须得到处理ꎬ否则将严重影响系统开车及正常运行ꎮ开车前检查并处理了以下问题:部分螺栓未紧固ꎬ个别高压系统法兰缺少螺栓ꎻ设备人孔临时垫片没有更换ꎬ如洗涤塔㊁旋风分离器等ꎻ高温高压设备管线采用石棉板垫片ꎬ石棉板垫片受热后容易泄漏ꎬ特别是使用石棉板垫片后螺栓未紧固到位ꎬ一旦泄漏将很难处理ꎬ这些都不利于装置长周期运行ꎮ系统开车后ꎬ伴热蒸汽管线出现多处泄漏ꎬ虽然不会影响到装置的正常运行ꎬ但是如果不能认真对待ꎬ开车后处理起来十分棘手ꎮ这些管线盘根错节ꎬ往往很难查找ꎬ为今后的工作增加了难度ꎬ使有限的人力物力不能集中在关键的维保工作上ꎬ继而造成工作的被动ꎮ因此ꎬ在条件允许的情况下ꎬ这些问题也应当引起足够的重视ꎮ４.３㊀设备质量项目开车后ꎬ出现多台设备故障的事故ꎮ如循环风机电机轴承故障㊁烧嘴冷却水泵出口止回阀不能正常回座㊁锅炉水循环泵电机振动大等ꎬ这些问题与设备本身质量有很大关系ꎮ设备因质量问题发生故障后ꎬ对生产系统造成了一定影响ꎬ同时维修设备也浪费了大量的人力物力ꎮ因此ꎬ设备采购应尽量选择优质供应商ꎬ特别是关键设备ꎬ条件允许的情况下ꎬ选用质量有保证的设备厂家ꎮ５㊀人员培训项目开车ꎬ所有工作的质量控制主要由操作人员㊁维修人员㊁管理人员负责ꎬ人员的业务水平对项目的顺利开车起到关键作用ꎬ业务水平薄弱ꎬ直接影响项目开车进度ꎮ所以ꎬ要求全体人员在熟悉管道及仪表(ＰＩＤ)流程图的基础上ꎬ熟练掌握开停车规程㊁事故应急预案等ꎬ同时不断深入现场进行学习ꎬ尽快熟悉现场ꎬ做到每一个设备㊁每一个阀门都能清楚地知道所处的位置ꎬ为开车做好准备ꎮ在系统调试及试车期间ꎬ因工作繁忙ꎬ也导致人员的疲惫ꎬ造成学习积极性不足ꎻ管理人员也因时间不足ꎬ缺少对工段成员的培训ꎬ特别是新员工的培训ꎬ主要交给师傅进行培训ꎬ培训效果不佳ꎮ在设备调试期间ꎬ对于出现的问题ꎬ如果相关人员没有吸取教训ꎬ可能在后续运行中再次出现类似问题ꎮ开车后ꎬ培训工作必须作为重点工作来开展ꎮ６㊀试车安全安全工作在试车期间是头等大事ꎬ试车在一定意义上讲比正式生产的危险因素还要多ꎬ试车人员因长时间脱离生产ꎬ大部分人的意识可能还停留在安装阶段ꎮ如机泵调试期间ꎬ如果设备发生故障ꎬ可能会出现电机电源在没有断掉的情况下ꎬ就通知维修人员进行维修ꎬ此时发生事故的概率就比较大ꎮ由于只是试车ꎬ操作人员对设备的维护意识可能还不够到位ꎬ当设备出现异常情况时未必能及时作出相应的应急处理ꎬ如试车期间机泵断密封水ꎬ未必能意识到密封水断流对机封的损害ꎮ新项目建成后ꎬ安全防护设施可能还不够齐全ꎬ甚至存在缺陷ꎬ发生人员伤害的概率就会提升ꎮ因此ꎬ应当高度重视安全工作ꎬ一方面严格按照规章制度进行作业ꎬ另一方面加强安全管理ꎬ提高安全意识ꎮ７㊀结语航天炉粉煤加压气化装置的投料试车ꎬ涉及到的专业较多ꎬ任何一方面控制不当ꎬ都可能导致装置试车的失败ꎬ处理不当甚至可能会出现安全事故ꎬ在当今安全高于一切的背景下ꎬ航天炉粉煤加压气化装置的安全运行更是不容出现任何闪失ꎮ所以ꎬ不断对装置进行优化ꎬ提高装置运行周期[４]ꎬ减少装置停车次数ꎬ避免或减少事故的发生ꎬ成为化工行业不断的追求ꎮ参考文献[１]㊀钱伯章.煤气化技术创新发展[Ｊ].化工装备技术ꎬ２０１７ꎬ３８(４):７.[２]㊀黄保才ꎬ童维风ꎬ任山ꎬ等.航天炉粉煤气化装置长周期稳定运行总结[Ｊ].中氮肥ꎬ２０１３(５):４￣６ꎬ６４. [３]㊀孙永才ꎬ任山ꎬ徐强.航天炉粉煤气化装置试车总结[Ｊ].中氮肥ꎬ２０１０(４):２２￣２３.[４]㊀屈政.四喷嘴对置式气化炉拱顶加高扩产增效改造实践[Ｊ].煤化工ꎬ２０１９ꎬ４７(４):４７￣４９.(收稿日期㊀２０１９￣１２￣１０)。
航天炉粉煤气化运行总结
蒸发式冷却器投 运后 ，氨合成 系统压力仍 为 ２６．５ ＭＰａ，水 冷 器 出 口气 体 温 度 下 降 明 显 ，从 改 造前 ４５℃降 至 ２０℃ ，有效 地 降低 了冰 机负荷 ；同 时循 环气 氨冷 器 出 口气 体 温度 由改造 前 的 一１℃ 降至 ＜一７ ｏＣ，循环气 中氨 的冷凝效率提高 ，合成 塔入 口气 体 中氨 体 积 分 数 由 改 造 前 的 ２．８５％ 降 至 ２．４８％ ；另 外 ，新 鲜 气 氨 冷 器 出 口气 体 温 度 从 改造前 的 １１ ｏＣ降 至 ３ ｏＣ；冷 交换 器 阻力 由热 洗后 的 ０．０１ ＭＰａ上升 至 ０．４０ ＭＰａ的 时间 由改造 前 的 １个 月延 长 至 ８个 月 ，延 长 了合 成 系 统 的运 行 周 期 。新 鲜 气 补 充 气 量 由改 造 前 ６２ ０００ ｍ。／ｈ（标 态 ）增 加 至 ６３ １００ ｍ ／ｈ（标 态 ），循 环 气 中 ＣＨ 体 积分数 由改造 前 的 １５％ 提高 至 １８％ ，减少 了合成 系统放 空 气气 量 ，提 高 了合 成氨 产量 ；吨氨综 合 电 耗 由改造 前 的 １ ２４０ ｋＷ ·ｈ降至 １ ２２０ ｋＷ ·ｈ。 该蒸发式冷却器等总投资 ２２０万元 ，投资 回收期 约 ６个 月 ，经济 效益 显 著 。
（收到修 改稿 日期 ２０１６－０４—１８）
ｌ２
小 氮 肥 第 ４４卷 第 ６期 ２ｏ１６年 ６月
压 与输 送单 元 利用 粉煤 锁斗 充压 、卸 压过 程 ，将 粉 煤 从 常压 的粉 煤 贮 罐 输 送 至 稳 压 的粉 煤 给 料 罐 中 ，粉 煤 给料罐 与气 化 炉保 持稳 定压 差 ，从 而 将粉 煤 稳定 地输 送 至 气 化 炉 中 ；气 化 与合 成 气 洗 涤 单 元 将 粉煤 与纯 氧发 生气 化反 应所 生 成粗煤 气 送至 洗 涤塔 中 ，经洗 涤 后 相 对 干 净 的 粗煤 气 送 至变 换 系统 ；渣及 灰水 单 元 对 气 化 炉 及 洗 涤塔 产 生 的黑 水 进行 絮凝 沉 降 ，产 生 相 对 干 净 的灰 水 经分 散 处 理 后 循环 利用 。
航天炉粉煤气化装置新疆保利煤试烧运行总结
ｕｉｚｄ ｎ ａ ｂ ｒｉｇｉ ｃｒ ｅ ｕ ｉ ｉ ｉ ｇＢ ｏ ｏｌ ｎ ｈａ ｘ Ｓ ｅ ｍ ｏｌ ｌ ｄ ｄｉ ｔｉ ，ａ ｄｔ ｌ ｕｎｎ ａｒ ｄｏｔ ｔ Ｘｎ ａ ａｌｃａ ａ ｄＳ ａｎｉ ｈ ｎ ｕｃａ ｂｅ ｅ ｌｅ ｉ ｒ ｓ ｉ ｗ ｈ ｊｎ ｉ ｎ ｎ
化装 置投 运 以来 ， 多种煤 进 行 了试 烧 ， 对 主要 有 山
由于 中能公 司原料 煤供 应存 在地 域和煤 种差 异较
大的特点 ， 而该工艺对于一些灰熔点较高的煤种 ，
尤 其是 气化 温度 高 的无 烟煤 ， 在提 高 碳 转 化率 的
同时 ， 降低 了 冷煤 气 效 率 ， 利 于 装 置 的经 济 运 不
表 １ 神 木 煤 与 保 利 煤 煤 质 分 析 数 据
６ ％ ：０ 掺混 试烧 。由于煤 质变 化 ， ０ ４％ 混煤 的燃 烧 差异 主要 表 现在 气 化 炉 的 温度 控 制 、 冷 壁 的挂 水 渣 和煤 在炉 内 的反 应 情 况 上 。混 煤 入 炉 ３ ｈ后 ， 气化 炉 上锥段 及 炉 膛 温 度 出 现 不 同程 度 的波 动 ，
进 行标 定 ， 为 粉 煤 流 量计 的原 始 标 定 。 由 于不 称 同煤种 有 不 同的 密 度 和性 质 ， 提 高 粉煤 流 量 计 为 显示 的准 确性 和 稳 定 性 ， 定 过 程 中在粉 煤 流量 标
动 ， 为 了测试气 化 炉对保 利煤 的适 应性 能 ， 但 继续 提 高保 利煤 比例 ， 神木煤 ： 按 保利 煤 ＝３％ ：０ ０ ７ ％
（ ）０ ２年 ４月 ２ ４２ １ １日 ０ ：０ 按 神 木煤 ： ６３ ， 保 利 煤 ＝ ０ ：０ 掺 混试 烧 。随 着保 利 煤 比例 的 ５％ ５％ 增 大 ， 项 消耗 也 略有上 升 ， 饼 中残碳 含量 缓慢 各 滤
航天炉煤气化技术运行情况
航天炉煤气化技术运行情况航天, 煤气化, 技术, 运行HT-L煤气化技术的生产应用HT-L煤气化工艺是航天十一所借鉴荷兰SHELL、德国GSP、美国TEXACO煤气化工艺中先进技术，配置自己研发的盘管式水冷壁气化炉而形成的一套结构简单、有效实用的煤气化工艺。
现将该工艺在煤化工项目中的应用介绍如下：一、工艺介绍1、磨煤与干燥系统磨煤与干燥系统的工艺流程、运行原理、控制参数都与SHELL工艺相同，两套系统一开一备，单套能力35吨/小时，目的是制造出粒度小于90微米的大于80%、水含量小于2%的煤粉。
没有单独的石灰石加入系统，只是利用皮带秤通过比值调节将粒状石灰石加到输煤皮带上，一块进入磨煤机研磨。
2、加压输送系统加压输送系统的工艺流程、运行原理、控制参数都与SHELL工艺相同，目的是将制出的合格煤粉利用压差输送至气化炉进行燃烧气化。
不同是V1205下面是三条腿，三条线输送，到烧嘴处汇合从烧嘴环隙呈螺旋状喷入炉膛。
3、气化及净化烧嘴设计同GSP，采用单烧嘴顶烧式气化，气化炉采用TEXACO激冷工艺，气化炉升压到1MPa时，煤粉及氧、蒸汽混合以一定的氧煤比进入气化炉，稳压1小时挂渣，炉膛内设置有8个温度检测点，可以作为气化温度的参考点，也可以判断挂渣的状态。
设计气化温度1400-1600℃，气化压力4.0MPa。
热的粗煤气和熔渣一起在气化炉下部被激冷，也由此分离，激冷过程中，激冷水蒸发，煤气被水蒸汽饱和，出气化炉为199℃ ，经文丘里洗涤器、洗涤塔洗涤后，194℃、固体含量小于0.2mg/m3的合成气送去变换。
4、渣及灰水处理系统渣及灰水处理系统的工艺流程、运行原理、控制参数都与TEXACO工艺相同。
渣经破渣机，高压变低压锁斗，排到捞渣机，进行渣水分离，水回收处理利用；灰水经高压闪蒸、真空闪蒸后到沉降池，清水作为激冷水回收利用，浆水经真空抽滤后制成滤饼。
二、技术特点1、原料的适应性据设计方介绍，该工艺煤种适应性广，从烟煤、无烟煤到褐煤均可气化，对于高灰份、高水分、高硫的煤种同样适用。

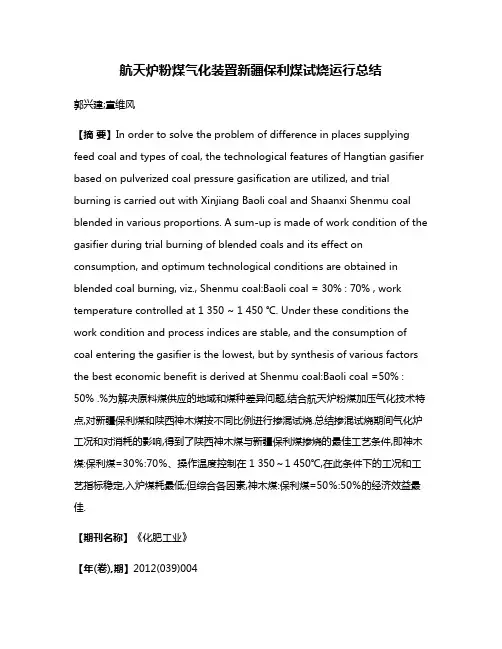

航天炉粉煤气化装置新疆保利煤试烧运行总结
航天炉粉煤气化装置新疆保利煤试烧运行总结郭兴建;童维风【摘要】In order to solve the problem of difference in places supplying feed coal and types of coal, the technological features of Hangtian gasifier based on pulverized coal pressure gasification are utilized, and trial burning is carried out with Xinjiang Baoli coal and Shaanxi Shenmu coal blended in various proportions. A sum-up is made of work condition of the gasifier during trial burning of blended coals and its effect on consumption, and optimum technological conditions are obtained in blended coal burning, viz., Shenmu coal:Baoli coal = 30% : 70% , work temperature controlled at 1 350 ~ 1 450 ℃. Under these conditions the work condition and process indices are stable, and the consumption of coal entering the gasifier is the lowest, but by synthesis of various factors the best economic benefit is derived at Shenmu coal:Baoli coal =50% : 50% .%为解决原料煤供应的地域和煤种差异问题,结合航天炉粉煤加压气化技术特点,对新疆保利煤和陕西神木煤按不同比例进行掺混试烧.总结掺混试烧期间气化炉工况和对消耗的影响,得到了陕西神木煤与新疆保利煤掺烧的最佳工艺条件,即神木煤:保利煤=30％:70％、操作温度控制在1 350～1 450℃,在此条件下的工况和工艺指标稳定,入炉煤耗最低;但综合各因素,神木煤:保利煤=50％:50％的经济效益最佳.【期刊名称】《化肥工业》【年(卷),期】2012(039)004【总页数】3页(P22-24)【关键词】航天炉;粉煤气化;混煤掺烧【作者】郭兴建;童维风【作者单位】安徽晋煤中能化工股份有限公司安徽临泉236400;安徽晋煤中能化工股份有限公司安徽临泉236400【正文语种】中文2012年1月4日，安徽晋煤中能化工股份有限公司(以下简称中能公司)200 kt/a合成氨原料路线改造工程——航天炉粉煤加压气化装置投料开车(简称二期航天炉)，目前已连续运行122 d。
航天炉粉煤气化装置试车总结
有效气 ( CO + H 2 ) 含量
吨甲醇耗有效气
表 2 航天炉气化装置试运期开停车时间及停车原因
投料时间 2008 10 31T09 : 18 2008 10 31T18 : 55 2008 11 1T14 : 55 2009 01 18T01 : 39 2009 03 08T10 : 30 2009 04 07T18 : 36 2009 04 29T00 : 37 2009 05 29T04 : 45 2009 07 03T15 : 02 2009 10 27T12 : 20 运行时间 / h 7 15 47 351 658 482 684 805 2 763 1 485 停车原因 氧气流量大 , 气化炉联锁停车 氮气压力超标 , 气化炉联锁停车 汽包液位下降 , 气化炉紧急停车检修 沉降槽扒料机故障 , 计划停车系统整改 除氧器分布器堵 , 气化炉紧急停车 粉煤系统阀门故障 , 气化炉紧急停车 破渣机密封水外漏严重 , 计划停车处理 空压机故障停车 , 气化炉停车处理 全厂停电 , 气化炉停车 仪表故障 , 氧煤比高跳车
C 69 55 H 4 14 O 3 25
4 % ~ 5 %; 90 %; 2 %。
表 1 煤的化学成分
N 1 63 S 0 43%Fra bibliotek灰分 21
2 2 工艺参数 气化炉操作压力 气化炉操作温度 气化炉烧嘴流量 3 7~ 4 0 M Pa 1 400~ 1 700 ! 28 810 / 22 515 /1 204 ( 粉
( 3) 系 统 水质 不稳 定, 并 且 波动 比较 大, 灰水系统结垢比较快。原因是航天炉粉煤气化项 目在我公司初次运行 , 灰水系统的水质没有引起 足够的重视 , 对其重要程度认识不够。指定专人 负责灰水系统的水质管理后, 水质不稳问题基本 解决。具体措施如下 : ∃ 针对煤气化系统渣水的高温、高压、高 硬度、高碱度、高悬浮物的特点及其对灰水阻垢 分散性能的要求 , 对加药量及加药点进行了优化 调整; % 不同煤种选择不同的絮凝剂; & 控制灰水系统的 p H 在 8~ 9 , 给黑水系 统创造最佳的絮凝条件。 5 结束语 航天炉粉煤加压气化技术生产的粗合成气的 有效成分含量高、 CO2 含量低 , 具有碳转化率和 冷煤气效率高、比氧耗和比煤耗低等优势。但也 存在一些问题: ( 1) 气化炉连续运行时间不长; ( 2) 气化炉上锥段易超温, 挂渣较困难; ( 3) 粉煤烧嘴燃烧效果不佳 , 运行时间短 ; ( 4) 工人的操作技能和水平有待提高。
航天炉煤气化技术运行情况
航天炉煤气化技术运行情况航天, 煤气化, 技术, 运行HT-L煤气化技术的生产应用HT-L煤气化工艺是航天十一所借鉴荷兰SHELL、德国GSP、美国TEXACO煤气化工艺中先进技术，配置自己研发的盘管式水冷壁气化炉而形成的一套结构简单、有效实用的煤气化工艺。
现将该工艺在煤化工项目中的应用介绍如下：一、工艺介绍1、磨煤与干燥系统磨煤与干燥系统的工艺流程、运行原理、控制参数都与SHELL工艺相同，两套系统一开一备，单套能力35吨/小时，目的是制造出粒度小于90微米的大于80%、水含量小于2%的煤粉。
没有单独的石灰石加入系统，只是利用皮带秤通过比值调节将粒状石灰石加到输煤皮带上，一块进入磨煤机研磨。
2、加压输送系统加压输送系统的工艺流程、运行原理、控制参数都与SHELL工艺相同，目的是将制出的合格煤粉利用压差输送至气化炉进行燃烧气化。
不同是V1205下面是三条腿，三条线输送，到烧嘴处汇合从烧嘴环隙呈螺旋状喷入炉膛。
3、气化及净化烧嘴设计同GSP，采用单烧嘴顶烧式气化，气化炉采用TEXACO激冷工艺，气化炉升压到1MPa时，煤粉及氧、蒸汽混合以一定的氧煤比进入气化炉，稳压1小时挂渣，炉膛内设置有8个温度检测点，可以作为气化温度的参考点，也可以判断挂渣的状态。
设计气化温度1400-1600℃，气化压力4.0MPa。
热的粗煤气和熔渣一起在气化炉下部被激冷，也由此分离，激冷过程中，激冷水蒸发，煤气被水蒸汽饱和，出气化炉为199℃ ，经文丘里洗涤器、洗涤塔洗涤后，194℃、固体含量小于0.2mg/m3的合成气送去变换。
4、渣及灰水处理系统渣及灰水处理系统的工艺流程、运行原理、控制参数都与TEXACO工艺相同。
渣经破渣机，高压变低压锁斗，排到捞渣机，进行渣水分离，水回收处理利用；灰水经高压闪蒸、真空闪蒸后到沉降池，清水作为激冷水回收利用，浆水经真空抽滤后制成滤饼。
二、技术特点1、原料的适应性据设计方介绍，该工艺煤种适应性广，从烟煤、无烟煤到褐煤均可气化，对于高灰份、高水分、高硫的煤种同样适用。
航天炉粉煤气化装置长周期稳定运行总结_黄保才
航天炉粉煤气化装置长周期稳定运行总结黄保才，童维风，任山，郭兴建（安徽晋煤中能化工股份有限公司，安徽临泉236400）［摘要］通过对工艺的不断优化和对设备的改进，安徽晋煤中能化工股份有限公司航天炉粉煤气化装置的运行周期和稳定性不断提高。
从工艺控制和设备管理两方面对航天炉粉煤气化装置稳定运行的控制思路和方法进行了论述。
［关键词］航天炉；长周期稳定运行；工艺控制；设备管理［中图分类号］TQ 546［文献标识码］B［文章编号］1004－9932（2013）05－0004－03［收稿日期］2013-01-21［作者简介］黄保才（1983—），男，安徽固镇人，助理工程师。
Summary on Hangtian Pulverized Coal Gasifier's Long Steady OperationHUANG Baocai ，TONG Weifeng ，ＲEN Shan ，GUO Xingjian（Anhui Jinmei Zhongneng Chemical Co．，Ltd ，Linquan 236400，China ）Abstract ：Through process optimization and equipment modification ，the running span and steadibility of Hang-tian pulverized coal gasifier in Anhui Jinmei Zhongneng Chemical Co．，JP 〗Ltd were greatly risen．This paper mainly introduces the control approach and method for keeping the gasifier steady operating from two aspects ，process control and facility management．Key Words ：Hangtian gasifier ；long steady operating ；process control ；facility management0引言具有中国自主产权的粉煤气化技术———航天炉（HT-L ）粉煤气化技术的研发和成功应用，表明中国已进入煤气化时代，为中国广大煤资源合理利用提供了设备基础。
航天炉粉煤加压气化装置运行及改进总结
连 续运 行最 长 时 间 ３ ７ ｄ ； ２ ０ １ ４年 至 今 ， 连续 运 行 最长时间 １ ６ ０ ｄ 。
改进 措施 ： 更换 文 丘里 洗涤 器 内件 ， 将 文 丘里
洗涤 器 喷淋水 改 为 洗 涤塔 给料 泵 提 供 ， 抽 取 汽 提 塔 的水 对 合 成 气 进 行 洗 涤 。增 大 系 统 黑 水 排 放 量， 洗涤 塔黑 水 排 放量 由原 来 的 ３ ０ ｍ ／ ｈ提 高 至
工 建设 ； ２ ０ １ ２年 １ ２月 １ ８ 日气 化 炉 一 次 点 火 成 功； ２ ０ １ ３年 ３月 ６ 日一 次 顺 利 联 动 开 车 ， 实 现 了
煤 气 化 和净 化 生 产 工 艺 流 程 全 线 贯 通 。２ ０ １ ２年 气 化炉 合计 运行 １ ３ ｄ ； ２ ０ １ ３年气 化 炉运 行 时 间 总
小氮肥
第４ ３卷
第 ３期
２ ０ １ ５年 ３月
航 天 炉 粉 煤 加 压 气 化 装 置 运 行 及 改 进 总 结
孟 广银 吴文 慧 王志 勇 林翠 华 陈振伟 王 爱云
（ 瑞 星集 团股份 有 限公 司 山 东 东平 ２ ７ １ ５ ０ ０ ）
１ 气化装 置总体运行情况
更换 脱 毒剂 而 停 车 ； 误 操 作 停 车 １次 ， 占７ ． １ ％，停
循环管路 中没有设计 用冷却水对液 压油进行冷
却， 导 致运 行过 程 中液压 油温 度持 续偏 高 ， 甚 至高
达８ Ｏ 。
了装 置 的运行 稳 定性 。
２ ． ２ 渣 池渣 锁 斗排渣 现场 溢水
原因 ： 渣 池泵 的容 积太 小 ， 流量 不能 满足 实际
生产 的需 求 。
煤气化公司航天炉运行及考核总结
煤气化公司航天炉运行及考核总结一、设计消耗：1、氧耗：≤330Nm3/1000Nm3(H2+co) (330～360)2、煤耗：≤650kg/1000Nm3(H2+co) (607)3、装置负荷范围：60～110%XXXXXXXX煤气化公司开过40%、50%、75%、100%、110%的负荷。
4、冷煤气效率：80% （80～83%）5、热效率：（～95%）6、碳转化率：（99%）二、考核前整改：第一次整改：XXXX.11.03～XXXX.04.141、水冷壁维修。
2、增加粉煤输送系统伴热，控制粉煤温度。
3、改善粉煤流量计的准确性、稳定性的问题。
4、改造渣水系统，保证灰水絮凝、沉降、过滤运行的稳定。
5、完善管道、阀门的支撑，确保运行稳定。
6、加强培训，提高操作水平，优化工艺操作。
第二次整改：XXXX.11.03～XXXX.04.141、重新筛选灰水絮凝剂。
（德士古很多年了，技术也很成熟，渣水工艺和航天炉几乎一样，可是为什么临泉的渣水处理会有问题呢？2、进行工艺烧嘴的优化。
3、增设事故黑水沉降池，改善环境。
4、检查、更换部分粉煤系统充气过滤器。
三、运行及考核：1、稳定运行阶段：XXXX.04.15～2010.03.31⑴开工率92%。
⑵连续运行125天。
⑶最高甲醇日产556t。
⑷最低吨甲醇煤耗1.28t.⑸航天炉对煤种的适应性得到验证。
⑹冷煤气效率80%以上。
⑺一般从气化准备开车到送出合格合成气可控制在2h以内。
⑻系统开停车全部采用自动控制。
2、性能考核阶段：XXXX.09.12～15⑴装置生产能力在设计的110%稳定运行。
⑵氨醇产量基本稳定在510～530t,最高556t。
⑶考核期间装置操作弹性在75～110%负荷调整。
⑷合成气入口压力可在2.5～3.3MpaG调整。
⑸负荷增减期间系统稳定，工艺指标合格。
⑹装置连锁投用率100%。
⑺装置自动化操作率98%。
四、结果及讨论1、粉煤气化+水激冷流程简单可靠，适合煤化工工艺流程。
泉盛化工航天炉气化装置开车运行总结
泉盛化工航天炉气化装置开车运行总结泉盛化工航天炉气化装置开车运行总结一、引言泉盛化工航天炉气化装置是我公司自主研发的一种先进的气化技术设备，旨在将固体废弃物转化为可再利用的能源。
经过多年的研发和改进，该装置在今年成功开车并投入运行。
本文将对该装置的开车运行情况进行总结，以便于后续的优化和改进。
二、开车准备工作在开车前，我们对航天炉气化装置进行了全面的检查和试验。
我们检查了管道连接的密封性，确保了安全阀和仪表的正常工作。
此外，我们还对燃烧系统进行了调试，确保燃烧效率的达标。
通过这些准备工作，我们为顺利开车奠定了坚实的基础。
三、开车过程及运行情况1. 开车前预热：在正式开车之前，我们进行了预热操作，提高了设备的温度。
通过逐步升高温度，我们可以减少设备在正式运行时的应力变化，起到保护设备的作用。
2. 正式开车：经过了预热操作，我们进行了正式开车。
在开车初期，我们采取了较为保守的操作方式，以确保设备的安全运行。
随着时间的推移，我们逐步提高了操作参数，以实现装置的最佳运行状态。
3. 运行情况：在开车过程中，我们密切关注设备的运行情况。
通过实时监控和记录数据，我们可以及时发现问题，并进行相应的调整和修正。
在整个开车过程中，设备的运行总体稳定，符合设计要求。
四、运行中的问题和解决方案在开车运行过程中，我们遇到了一些问题，但都得到了及时有效的解决。
1. 温度过高：在初期的开车阶段，由于操作参数的调整不准确，导致了设备温度过高的问题。
为了解决这一问题，我们及时调整了进料速度和气体流量，减少了燃烧过程中的热负荷，从而保证了设备的正常运行。
2. 气体组成不稳定：在初期运行中，我们发现气体的组成有时不够稳定，影响了设备的运行效果。
为了解决这一问题，我们对气体进料的流量和组成进行了调整，并增加了控制装置的敏感度，以提高设备在多变工况下的适应性。
3. 废物处理不及时：由于初期运行时对废物处理的预估不准确，导致了废物积累的问题。
航天粉煤加压气化炉运行总结
航天粉煤加压气化炉运行总结朱玉营;赵静一;彭书;王延吉;张承锋;郭宝方【摘要】重点介绍了300 kt/a合成氨项目航天粉煤加压气化炉所用原料煤煤质特性、原始开车和运行情况.系统总结了采用航天粉煤气化技术生产合成氨的消耗定额和综合能耗,进行了成本分析.与固定层气化炉相比,采用航天粉煤气化技术的合成氨生产成本可下降400元/t.%A description is given of the 300 kt/a Hangtian pulverized coal pressure gasifier in an ammonia project, with stress on the quality characteristics of the feed coal, its initial start up and operation. Ammonia production based on the Hangtian technology of pulverized coal summarizes systematically its norm quota of consumption and comprehensive energy consumption, and a cost analysis is done. Compared with the fixed bed gasifier the ammonia production cost based on the Hangtian process will be decreased by 400 yuan/t.【期刊名称】《化肥工业》【年(卷),期】2012(039)004【总页数】4页(P19-21,42)【关键词】航天粉煤气化;合成氨;运行总结【作者】朱玉营;赵静一;彭书;王延吉;张承锋;郭宝方【作者单位】航天长征化学工程股份有限公司北京100176;航天长征化学工程股份有限公司北京100176;航天长征化学工程股份有限公司北京100176;鲁西化工集团股份有限公司山东聊城252211;鲁西化工集团股份有限公司山东聊城252211;鲁西化工集团股份有限公司山东聊城252211【正文语种】中文鲁西化工集团股份有限公司(以下简称鲁西化工公司)300 kt/a合成氨项目以黏温特性差、灰分含量低的神华煤为原料，气化装置采用航天粉煤气化技术。
加压气化装置4#炉空气试运行总结
加压气化装置4#炉空气试运行总结2016年4月26日气化车间对4#气化炉计划开车，开车步骤如下：一、准备情况联系锅炉给4#煤仓加满煤。
建立低压锅炉给水管网，建LT606431液位至50%；建立气化中压锅炉给水管网，建LT606406液位至50%，确认LT606406和LT606431液位指示正常，投自动。
启J60607DR泵，建夹套循环水管网。
联系总调，建立气化界区中压蒸汽管网。
二、开车步骤4月26日10:00 启渣浆泵，建立灰渣排放流程10:18启1#压缩机，建立气化空气管网10:284#系统检查确认，调节阀、盲板确认11:18 4#暖管11:38 建立高压喷射煤气水管网。
煤气水分离装置启J62302泵，建立LT606433液位至50%，液位正常后启J60602D泵12:46 4#气化炉开始加煤，共计五锁17:00 4#升温，开始蒸汽升温19:25 4#提压，至0.3MP4月27日1:58 4#空气点火，进空气，开始点火2:01 4#并入蒸汽，气化剂温度控制在100-1502:09 启炉篦，设定1r/h,累计转速0.1r；布煤器6r/h,建立灰床5:00 计划停车，开始退空气5:08 4#退蒸汽，逐步泄压，泄压速率控制在<0.05MPa/min。
5:57 启炉篦12r/h，设定累计转速5.5r，灰锁排灰3锁。
待气化炉压力至常压，开灰锁上下阀直排。
四、存在问题：1、煤质问题空气试运行中，由锅炉提供的煤整体粒度偏小，煤粉较多，使试车过程中蒸汽消耗增多，废锅底部容易堵塞，停车后拆检废锅底部三通，停车后排灰困难。
2、设备问题（1）煤锁圆筒阀卡，导致煤锁不能正常加煤，影响了开车进程。
（2）布煤器电机和变频器故障次数较多，导致布煤器无法正常启动。
（3）气化装置四层外平台的氧气在线分析仪器无指示。
3、安装问题（1）夹套循环泵冷却器漏。
（2）灰锁膨胀冷凝器液位指示安装不对，无法指示液位4、设计缺陷气化装置夹套液位取样冷却器、废热锅炉壳侧液位取样器、粗煤气取样冷却器的取样口无排放导流装置。
HT—L航天粉煤加压气化装置运行情况
（． 京 航 天 万源 煤 化 工 工程 技 术 有 限公 司 ，北 京 １ ０７ ｝２ ｉ北 ０ １６ ．安 徽 晋煤 中能 化工 股 份 有 限公 司 ，安徽 临 泉 ２ ６０ ） ３４０
摘
要 ：介 绍 ＨＴ ｌ航 天 粉 煤 加 压 气 化 工 艺 流 程 ，示 范 装 置 的 建设 及 运 行情 况 ，以及 考 核 鉴 定 情 况 。 —
送 机送 入粉仓 ，惰 性气 体循 环利用 。
２ ２ 粉煤加 压及 输送 单元 ．
本 系统 由粉煤 储存 、粉煤 加压 、粉煤 输送 组 成 。合 格 的粉 煤储 存在 常压仓 内，粉煤 给料罐 连 续 向气 化炉 烧嘴 供料 ，并与气 化炉 之 间保 持 恒定 的压差 ；通 过粉 煤锁斗 联通 常压仓 和给 料罐 ；粉
２ Ａｎ ｕ ｉｍｅ ｈ ｎ ｎ ｎ ｅ ｃ １Ｃｏ ， ｄ ，Ｌｉｑ ａ ｈ ｉ ３ ４ ０， ｈ ｎ ） ． ｈ ｉ ｎ ｉ ｏ ｇ ｅ ｇ Ｃｈ ｍｉａ Ｊ Ｚ ．Ｉｔ ． ｎ ｕ ｎ Ａｎ ｕ ６ ０ Ｃ ｉａ ２
Ａｂ ｔ ａ ｔ ｎ ｒ ｄ ｃ ｔ ｅ ｅ ｈ ｏ ｏ ｙ ｒ ｃ ｓ ｏ Ｈ Ｔ— ｈ ｎ ｔａ ｐ ｅ ｓ ｒ ｅ ｇ ｓｆ ａ ｉ ｎ ｏ ｓ ｒ ｃ ：Ｉ ｔｏ ｕ ｅ ｈ ｔ ｃ ｎ ｌ ｇ ｐ ｏ ｅ ｓ ｆ Ｉ ａ ｇ ｉ ｎ ｒ ｓ ｕ ｉ ｄ ａ ｉ ｃ ｔｏ ｆ ｒ ｚ ｉ ｐ ｌ ｅ ｉ ｅ ｏ ｌ ｃ ｎ ｔ ｕ ｔ ｎ ａ ｄ ｏ ｅ ａ ｉ ｎ ｏ ｈ ｅ ｎ ｔ ａ ｉ ｎ ｐ ａ ｔ ａ ｄ ａ ｓ ｓ ｍｅ ｔ ｏ ｈ ｌ ｎ ． ｕ ｖ ｒｚ ｄ ｃ ａ ， ｏ ｓ ｒ ｃ ｉ ｎ ｐ ｒ ｔｏ ｆｔ ｅ ｄ ｍｏ ｓ ｒ ｔ ｌ ｎ ， ｎ ｓ ｅ ｓ ｎ ｆｔ ｅ ｐ ａ ｔ ｏ ｏ
航天炉磨煤及粉煤输送系统的运行总结分析
2020年06月航天炉磨煤及粉煤输送系统的运行总结分析张恩光（河南新乡中新化工有限责任公司，河南新乡453800）摘要：文章对航天炉（HT-L ）煤气化工艺中磨煤干燥和粉煤加压输送工段的长周期运行进行总结，深入分析了装置在运行过程中存在的问题及解决方法。
关键词：航天炉；HT-L ；磨煤干燥；粉煤加压输送0引言航天炉煤气化工艺是我国自主研发的一种粉煤加压气化技术，发展至今，各个工段已拥有成熟的设计基础和丰富的运行经验。
航天炉的长周期运行离不开粉煤的稳定供应，目前，磨煤机频繁跳车、放空带粉、粉煤堵煤等问题仍然制约着大多数煤气化装置。
对此，根据我厂煤气化装置的相关运行经验，并结合实际生产过程中存在的问题进行阐述[1]。
1工艺流程原料煤经振动料斗及称重给煤机计量后送到磨煤机研磨后，被通入磨煤机的热惰性气体进行干燥，后送至磨煤机上部的旋转分离器筛分。
细粉吹送去粉煤袋式过滤器中，粗颗粒粉煤落回磨辊下重新研磨。
含粉煤的惰性气在袋式过滤器里完成分离。
经旋转卸料阀、纤维分离器、螺旋输送机送去粉煤加压输送系统的粉煤贮罐，热惰性气继续循环利用。
粉煤从常压的粉煤贮罐送入粉煤锁斗，粉煤锁斗升压后将粉煤送入高压的粉煤给料罐。
粉煤锁斗交替进行降压进煤，升压送煤，从而保证粉煤给料罐在压力约4.7Mpa （一般其压力比气化炉压力高0.6～0.8Mpa ）下连续不断的将粉煤输送至气化炉粉煤烧嘴。
2磨煤系统运行时出现的问题及处理措施2.1磨煤机进出口压差高磨煤系统在运行中出现此问题将触发给煤机联锁不能加煤，超指标时将直接导致磨煤机跳车，甚至造成超温事故的发生。
出现此问题原因有：磨煤机排矸箱未及时清理造成风道堵煤，致使循环风受阻，造成磨煤机进出口压差居高不下。
还有一种原因是在磨煤系统启动之时，急于追求高负荷，瞬时给煤量过大，造成压差升高。
针对这些情况，我厂要求班组每周进行一次排矸箱清理，在清理排矸箱之余，也可在清理杂物之中判断有无磨煤机内件脱落，从而诊断磨煤机运行情况。
航天炉粉煤气化装置磨煤系统运行总结
皮带机托辊故障是导致皮带机跑偏的另一个
称重给煤机下煤不畅、堵煤的情况也经常发
出解决措施ꎮ
生ꎬ分析其原因主要为原料煤中杂物多、原料煤潮
１ 称重给煤机
湿等ꎮ 由于原料煤中有杂物ꎬ导致原料煤在煤仓
１. １ 皮带跑偏
系统ꎮ 原料煤中的杂物主要在运输过程中产生ꎬ
底部架桥ꎬ严重时ꎬ导致皮带机断煤ꎬ被迫停磨煤
动料斗频率ꎬ有效避免了堵煤情况的发生ꎮ
的密封ꎬ如果在磨煤系统运行期间出现泄漏ꎬ会导
２ 热风炉
致空气进入ꎬ同样会直接烧坏滤袋ꎮ 在更换滤袋
２. １ 点火失败
滤器混用滤袋ꎬ粉煤储罐过滤器滤袋的使用温度
热风炉点火失败是热风炉经常出现的故障之
一ꎮ 热风炉点火一般为自动点火ꎬ在点火过程中ꎬ
应确保点火燃料气管线畅通ꎬ定期检查喷口堵塞
采用干煤配湿) ꎬ男ꎬ助理工程师ꎬ从事化工生产管理工作ꎻ１５６８８５７５９＠ ｑｑ. ｃｏｍ
２６
氮肥与合成气 第 ４９ 卷 第 ３ 期 ２０２１ 年 ３ 月
料煤潮湿情况ꎬ及时调整掺烧比例ꎬ并提前调整振
袋式过滤器的密封也十分重要ꎬ特别是盖板、箱板
７１ ７９０
５ ２１３. ５１
２０１９￣１０￣３０
１０ ７４０
６７４. ８０
１ １７４
１１. ４８
２０１９￣１１￣０６
４２ ８９０
１ ０１９. ０８
１ ２１９
４７. ３０
２０１９￣１０￣１７
２０１９￣１０￣２０
２０１９￣１１￣０５
２０１９￣１１￣０７
８ ０３７
９ １８０
１０ ０１０
１４ ９００
７０２. ５０
备用系统无法开启ꎬ将会直接影响到气化炉的负
HT-L航天粉煤加压气化的运行及技术发展
煤粉颗粒质量流量 kg/s
4.0
3.5
3.0
2.5
2.0
1.5
HCN CH4
10
20
30
40
50
60
70
反应时间（步长）/0.1S
时间（步长） /0.1S
各气体摩尔流量随时间变化图
煤粉（含灰）质量流量随时间变化图
中国航800
灰熔点流动温度FT ℃
注：表中为晋煤中能化工数据
中国航天科技集团公司第一研究院
航天长征化学工程公司
航天粉煤加压气化装置运行情况
晋煤中能化工甲醇和合成氨装置 二期合成氨装置运行情况：
2012年元月5日打通流程；
全年累计运行351天，单炉最长连续运行215天。 装置日产合成氨超过600吨，吨合成氨生产成本 约2200元左右。
中国航天科技集团公司第一研究院
航天长征化学工程公司
航天粉煤加压气化装置运行情况
鲁西化工30/52工程合成氨装置 采用两台直径2800/3200炉型，年产合成氨 30万吨，另产1万Nm3/h CO。 煤种： 使用粘温特性较差的神华化工煤为原料, 原 煤热值约5600~5700kCal/kg 装置运行情况： 该项目2011年10月5日打通流程，生产出合 格的合成氨产品。 该项目是航天工程应用航天粉煤加压气化装 置承担的第一套合成氨装置，配套的高CO 高水汽比变换和低压液氮洗工艺，均属航天 工程公司自主开发和设计，全流程得到了工 程验证。
设计平台：全厂三维设计
中国航天科技集团公司第一研究院
航天长征化学工程公司
运 行 篇
中国航天科技集团公司第一研究院
航天长征化学工程公司
航天粉煤加压气化装置运行情况
航天炉粉煤气化装置运行总结
航天炉粉煤气化装置运行总结【摘要】论文依据航天炉粉煤加压气化装置开展的工作要求，分析了航天炉粉煤加压气化装置的运行状况，并说明其中的不足与解决对策。
此研究以探究航天炉粉煤加压气化装置的运行状况为目的，提升我国航天事业的发展水平。
【关键词】航天炉；粉煤加压气化技术；装置运行1 引言伴随着航天事业的不断进步，各种新型工艺技术、材料以及设备得以出现，其中航天炉粉煤加压气化技术便是最为关键的高端技术之一，其主要根据煤制合成气技术加以研发，不但在航天炉方面具有一定的技术创新性，而且还充分发挥出传统技术的优势和作用，效果良好。
有关调查资料信息显示，尽管航天炉相关技术没有通过大量的实验检测过，不过在针对航天工程项目的基本需要满足方面却表现突出，十分有助于推进我国的工业化发展进程。
因此，深入探讨航天炉粉煤加压气化装置运行状况具有重要意义。
2 航天炉粉煤加压气化工作开展的装置要求对于航天炉粉煤加压气化工作而言，一般来说，为了保证良好的运行效果，要求粉煤加压气化的装置功能正常、覆盖全面，主要涵盖四个不同的单元，具体来说依次为：以磨煤与干燥处理为主要任务的15单元；以粉煤加压与运输为主要任务的16单元；以粉煤气化为主要任务的17单元；以灰水与渣处置为主要任务的18单元。
对于15单元而言，其中包括了两条生产运行线，即1开1备，以便达到维持装置持续运行的效果。
对于装置当中的16单元来说，可以实现针对所储存粉煤的加压处理，完成之后，使粉煤被运输到料罐当中。
对于17单元来说，属于粉煤加压气化装置的核心组成部分，可以发挥出一定的燃烧作用，并合理进行气激冷與相关设施的清洁处理。
对于18单元而言，可以对装置实施黑水的有效处理，并且能够反复循环使用，节约了资源。
3 航天炉粉煤加压气化装置的运行状况分析本次研究将以安徽昊源化工集团企业的两套航天炉粉煤加压气化装置运行情况作为分析案例，该项目粉煤加压气化装置工程项目在2011年10月份正式开工，其中一期项目气化炉于2013年4月14日首次成功点火。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
化
肥
工
业
１ ９
航 天 粉煤 加压 气 化 炉 运 行 总结
朱 玉营 赵 静 一 彭 书 王 延 吉 张承锋 郭 宝方 ， ， ， ， ，
（ ． 天 长征 化 学工程 股份有 限公 司 北京 １航
１０７ ； ． 西化 工集 团股份有 限公 司 山 东聊城 ０ １６ ２ 鲁
原 始 开车 期 间气 化 装 置 的停 车 原 因 、 作 的 操
污水 处理 后 可达标 排 放 ， 中水 回用率 ７ ％ 。 ０
ｓ ｓｅ ｔ ａｌ ｉ ｎ ｒ ｙ ｔ ｍａ ｉ ｌｙ ｔ ｃ ｓ ｏ ｍ ｑ ｏ ａ ｆ ｏ ｓ ｍｐｔ ｎ ｎｄ ｏ ｒ ｈ ｎ ｉｅ ｎ ｒ ｙ ｏ ｓ ｕ ｔ ｏ ｃ ｎ ｕ ｉ ａ ｃ ｍｐ ｅ ｅ ｓｖ ｅ ｅ ｇ ｃ ｎ ｕｍｐ ｉ ｎ， ａ ｄ ｃ ｓ ｏ ｔｏ ｎ ａ ｏ ｔ
煤 的 △ ＝ ７℃ ， 于黏温 特性 较差 的煤种 。 。 ３ 属 航天 炉设计 有炉 膛测 温系 统和渣 口压 差测 量 系统 。操作 温度 偏高 时 ， 炉膛测 温点 温度 上升 ， 渣
渣 和滤 饼 的 比例 约 １３， 此计 算 出碳 转 化 ： 据 率为 ９％ （ 计值为 ９％） ７ 设 ９ 。可 见 ， 由于 航 天 粉 煤气化 技术 自身 独 有 的技 术 特 点 ， 全 可 以 气化 完 低 灰分 、 黏温 特性 差 的煤 种 。气化 此类 煤种 时 ， 可 适 当降低 氧煤 比和碳转 化率 ， 以达 到安 全操 作 、 稳
用 工程 、 助 生产 和生 活设施 ， 辅 生产 工艺 流程 示意
如 图 １所示 。
图 １ 生产 工艺 流 程 示 意
２ ０
化
肥
工
业
第３ ９卷
第 ４期
该 项 目主 要 由气 化 、 换 、 变 脱硫 脱 碳 、 体 精 气
制、 合成 气 压 缩 、 氨合 成 和 空分 等装 置组 成 ， 装 各 置配 置及 主要技 术来 源如 表 １ 示 。 所
比 ， 用航 天 粉 煤 气 化 技 术 的合 成 氨 生 产 成 本 可 下 降 ４ ０元／。 采 ０ ｔ
关键词 航 天粉 煤 气 化 合成氨 运 行 总 结
Ｓ ｍ － ｆＯｐ ｒ ｔ ｎ ｏ ｎ ｔ ｎ Ｐ ｌｅ ｉｅ ａ ｅ ｓ ｒ ｓｆｅ ｕ Ｕｐ ｏ ｅ ａ ｉ ｆＨａ ｇ ｉ ｕ ｖ ｒｚ ｄ Ｃｏ ｌＰｒ ｓｕ ｅ Ｇａ ｉ ｒ ｏ ａ ｉ
２ 气 化装置开车及 运行情 况
（ ） 质特性 １煤
（） ２ 煤种 的黏温 特性
表 １ 各 装 置 配 置 及 主 要 技 术 来 源
全水质量 挥发分质量 分数／ ％
灰分质量
固定碳 质量
硫分质量
低位发热量／ 变形温 软化温 半球温 流动温 度／ ℃
１０ ３ ８
２２ １） ５２ １
摘 要 重 点介 绍 了 ３ ０ｋ ａ合 成 氨 项 目航 天粉 煤加 压 气 化 炉所 用 原 料 煤 煤 质 特 性 、 始 开 车 和 运 行 情 况 。 ０ ｔ ／ 原
系统 总结 了采 用航 天粉 煤 气 化技 术 生 产 合 成 氨 的 消耗 定 额 和 综 合 能 耗 ， 行 了成 本 分 析 。 与 固 定 层 气 化 炉 相 进
２１ ０ ２年 ８月
朱玉 营等 ： 天粉 煤加 压气 化炉 运行 总结 航
表 ６ 污 水 水 质
数 值
ｐ Ｈ
２ １
表 ４ 气化装置平均运行数据
项 目
气化炉操作压力／ ａ表压 ） ＭＰ （ 出气 化 装 置 合 成 气 温 度 ／ ℃ 出气 化 装 置合 成气 压 力／ Ｐ （ 压 ） Ｍ ａ表 日均 人 炉煤 量／ ｔ 日均 人 炉 氧 量／ 标 态 ） ｍ（ 日均 合 成 氨 产 量／ ｔ
２ Ｌ ｘ Ｃ ｅ ｉ ｌ ｎ ｕｔ ｒｕ ｏ，Ｌｄ Ｓ ａｄ ｎ ｉｏｈｎ ２ ２ ） ． ｕ ｉ ｈ ｍ ｃ ｄ ｓ ｙＧ ｏ ｐＣ ． ｔ． ｈ ｎ ｏｇＬａｃ ｅ ｇ ５ ２ ａＩ ｒ １ １
Ａｂｓｒ ｃ Ａ ｅ ｃ ｉ ｔｏ ｓ ｇｖ ｎ ｏ ｈ ０ ｔ ｎ ｔａ ｕｌｅ ｉｅ ｏ ｌｐ ｅ ｓ ｒ ａ ｉ ｅ ｎ ａ ｔａ ｔ ｄ ｓ ｒｐ ｉ ｎ ｉ ｉｅ ｆｔ ｅ ３ ０ ｋ ／ａ Ｈａ ｇｉ ｎ ｐ ｖ ｒｚ ｄ ｃ ａ ｒ ｓ ｕ ｅ ｇ ｓｆ ｒｉ ｎ ｉ
定生产 的 目的 。
的 黏度 下 降 ， 渣层 容 易脱 落 ， 降低 氧煤 比操作 ； 需
操作 温 度偏 低 时 ， 的黏 度增 大 ， 动性 变 差 ， 渣 流 渣
（） ３ 主要 运行 数据 气 化装 置 ２ １ ０ １年 １ ２月 １ ６日至 ２ １ ０ ２年 ３月
口有 堵塞 趋势 ， 口压差 增大 ， 时需提 高氧煤 比 渣 此 操作 。炉 膛测 温 系统和 渣 口压 差测 量系 统设计 是
电导率／ ｓ・ ｍ ） （ ｃ
悬 浮 物 ／ ｍｇ・ ） （ Ｌ
碳转 化率／ ％
９ ７
硬 度 ／ ｍｇ・ ） （ Ｌ
Ｃｌ ／（ｍｇ ・Ｌ ） 一
Ｃ ／ ｍｇ・Ｌ。 ） ＯＤ （ 。
５ 踟 响 ） 舳 Ｋ Ｏ
排放量／ ｍ ｈ ） （ ・
式活 性污 泥 法 （ Ｂ 工 艺并 配置 中水 回用 设 施 ， Ｓ Ｒ）
ｏ ｒ ｔｏ ． Ａｍｍｏ ｉ ｐ ｏ ｕ ｔｏ ｂａ ｅ ｏ ｔ Ｈａ ｇ ｉｎ ｅ ｈ ｏ ｏ ｙ ｆ ｐ ｌ ｅ ｉｅ ｃ ａ ｓ ｐｅ ａｉ ｎ ｎ ａ ｒ ｄ ｃ ｉｎ ｓ ｄ ｎ ｈｅ ｎ ｔａ ｔ ｃ ｎ ｌｇ ｏ ｕ ｖ ｒｚ ｄ ｏ ｌ ｕｍｍａ ｉｅ ｒｚ ｓ
ａ ｍｏｉ ｐｏ ｃ，ｗｔ ｔ ｓ ｏ ｈ ｕ ｌｙ ｃ ａａｔ ｉ ｉｓｏ ｅｆｅ ｏｌ ｔ ｉ ｔ ｌｓ ｒ ｕ ｎ ｍ ｎａ ｒｊ ｔ ｉ ｓ ｅｓ ｎ ｔｅ ｑ ａｉ ｈ ｒｃｅ ｓ ｃ ｆｔ ｅｄ ｃａ，ｉ ｎ ｉ ｔ ｔ ｐ ａ ｄ ｅ ｈ ｒ ｔ ｒｔ ｈ ｓ ｉａ ａ
Ｚ ｕＹｕ ｉｇ ，Ｚ ａ ｉｇ ｉ，Ｐ ｎ ｈ 。 ＷａｇＹ ｎｉ， ｈｎ ｈ ｎｆｎ Ｇ ｏＢ ｏ ｎ ｈ ｙｎ ｈ ｏＪｎ ｙ ｅ ｇＳ ｕ ｎ ａｊ Ｚ ａ ｇＣ ｅ ｇ ｇ ， ｕ ａｆ ｇ ｅ ａ
，
（ ． ｅｏｐ ｃ ｈｎ ｚｅ ｇＣ ｅ ｃ ｌ ｎｉｅｒ ｇＣ ． Ｌｄ Ｂ ｉｎ １０ ７ ； １ Ａ ｒｓａｅＣ ａｇｈ ｎ ｈｍｉ ｇ ｅｉ ｏ， ｔ． ｅ ｉｇ ０ １ ６ ａＥ ｎ ｎ ｊ
分数／ （ ％ 干基 ） 分数／ 干基 ） 分数／ 干基 ） 分数／ （ ％（ ％（ ％ 干基） （ Ｊ・ ｇ１ ｋ ｋ－）
２ ０ ． ３ ８ ９ ２８
度／ ℃
１１６ ２
度／ ℃
１ ４ １ ９
度／ ℃
１ ８ １ ６
对于航 天 炉 ， 在气 化 温 度 下液 渣 黏 度 的合 理 范 围根 据 渣 量 的 大 小 略 有 区 别 ， 般 应 在 １— 一
为 了防止炉 温 正常 波 动 时 出现 渣 层 脱 落 现象 ， 操
作时适 当地降低了氧煤 比， 将氧煤 比控制在 ０ ７ ．２ 左右（ 设计值为 ０ ７ ） ．４ 。在此操作条件下 ， 渣和滤
饼 的质量 如表 ３所示 。
凝 剂和分 散剂 的性 质 关 系 较 大 ， 当前 正在 对 絮 凝 剂 和分散 剂进 行 优化 ， 以降低 污 水 排 放量 和 排 放 指 标 。 目前 ， 西化 工 公 司污 水 处 理场 采用 间歇 鲁
项 目
数值
浊 度／（ ｇ・ ） ｍ Ｌ
溶解性 固体／ ｍ Ｌ （ 唱‘
碱度／ ｍ Ｌ ） （ ｇ・ 氨氮／ ｍ Ｌ ） （ ｇ・ 总磷／ ｍ Ｌ ） （ ｇ・
比煤 耗（ 吨氨煤耗 ） ｔ 收到基 ） ／（
比氧 耗 （ ０ １ ０ｍ０合 成 气 氧 耗 ， 态 ） ｍ 标 态 ） ０ 标 ／ （
ａ ａｙ ｉ ｓ ｄ ｎ ． Ｃｏ ａ ｅ ｗｉｈ ｈ ｆ ｅ ｂ ｄ ａ ｉ ｅ ｈ ａ ｎ ｌ ｓｓｉ ｏ ｅ ｍｐ ｒ ｄ ｔ ｔ ｅ ｉ ｄ ｅ ｇ ｓｆ ｒ ｔ ｅ ｍｍｏ ｉ ｐ ｏ ｕ ｔｏ ｃ ｓ ｓ ｄ ｎ ｈ ｘ ｉ ｎ ａ ｒ ｄ ｃ ｉｎ ｏ ｔ ｂａ ｅ ｏ ｔ ｅ
航 天粉 煤气化 技术 在安 徽 临泉和河 南濮 阳 的
甲醇工 业化 示范 工 程 中 ， 功试 烧 了多地 多 种 无 成
烟煤 、 烟煤及 其混 煤 。该 装 置开 车时 ， 用 了低灰 采
分 、 温 特 性 差 的煤 种 ， 料 煤 煤 质 基 本 数 据 如 黏 原
表 ２ｉ 。 Ｐ： ）示
Ｈ ａ ｇ ｉｎ ｐ ｏ ｅ ｓ ｗｉｌｂ ｅ ｒ ａ ｅ ｙ４０ ｕａ ／ｔ ｎ ｔａ ｒ ｃ ｓ ｌ ｅ ｄ ｃ ｅ ｓ ｄ ｂ ０ ｙ ｎ ．
Ｋｅ ｗｏ ｄ Ｈａ ｇｉ ｎ ｐ ｌｅ ｉｅ ｏ ｌｇ ｓｆ ａ ｉｎ ａ ｙ ｒｓ ｎ ｔ ｕ ｖ ｒ ｄ ｃ ａ ａ ｉ ｃ ｔ ｍｍｏ ｉ ｓ ｍ－ ｐ ｏ ｐ ｒ ｔ ｎ ａ ｚ ｉ ｏ ｎａ ｕ ｕ ｆ ｅａｉ ｏ ｏ
２ ａ・ ， ０Ｐ ｓ其对 应 的温 度 区 间为 气 化 温 度 的操 作
表 ３ 渣 和 滤 饼 质 量／ （ ％ 质量 分数 ）
空 间。若煤 种对 应 的该温度 空 间 △ ＞ ０℃ ， 。 ８ 属 于黏 温特性 好 的煤 种 ； △ ＇ ４ 则认 为 是 若 Ｉｏ＜ ０ｏ ２ Ｃ， 黏温 特性差 的煤 种 。经 测 定 ， 项 目使 用 的原 料 该
９日连续 运行 ８ ４ｄ的平 均 数 据 见 表 ４ 出气 化 装 ， 置典 型粗合 成 气 成 分 见 表 ５ 气 化 装 置 排 至 污水 ，
处理 场 的污水水 质见 表 ６ 。 生产 实践 表 明 ： 污水 排放 量和水 质 与煤种 、 絮
