汽车发动机是汽车的心脏，它的启动原理是汽车能否正常行驶的关键。
发动机
启动原理主要包括点火系统、供油系统和起动系统三个方面。
首先，点火系统是发动机启动的第一步。
点火系统的作用是在气缸内形成高压
电火花，点燃混合气，使发动机工作。
点火系统由点火线圈、火花塞、点火线圈和点火开关等组成。
当点火开关打开时，电流通过点火线圈，产生高压电流，通过火花塞产生火花点燃混合气。
点火系统的正常工作对发动机的启动至关重要。
其次，供油系统是发动机启动的第二步。
供油系统的作用是将汽油喷入气缸内，与空气混合，形成可燃混合气。
供油系统由油泵、喷油嘴、燃油滤清器和燃油压力调节器等组成。
当启动汽车时，油泵会将汽油送入喷油嘴，喷油嘴将汽油喷入气缸内，与空气混合，形成可燃混合气。
供油系统的正常工作对发动机的启动至关重要。
最后，起动系统是发动机启动的第三步。
起动系统的作用是使发动机转动起来，使点火系统和供油系统正常工作。
起动系统由起动电机、电磁开关、齿轮和电池等组成。
当启动汽车时，起动电机通过电磁开关将电能转化为机械能，使发动机转动起来。
起动系统的正常工作对发动机的启动至关重要。
综上所述，汽车发动机的启动原理主要包括点火系统、供油系统和起动系统三
个方面。
只有这三个系统正常工作，汽车才能够启动。
因此，保持这三个系统的正常工作状态对汽车的正常行驶至关重要。
发动机起动系统PPT课件
2021
21
单向传动装置
2021
22
• 当电枢连同内座圈依箭头所示方 向旋转时，滚子借摩擦力和弹簧 推力而楔紧在内外座圈之间的楔 形槽的窄端。于是起动机轴上的 转矩便可通过楔紧的滚子传到外 座圈，因此固定在外座圈上的齿 轮随电枢轴一同旋转，驱动飞轮
齿圈而使曲轴旋转。
• 当发动机开始工作，曲轴转速升 高以后，即有飞轮齿圈带动起动 机齿轮高速旋转的趋势。此时虽 然齿轮的旋转方向不变，但已由 主动轮变成了从动轮。于是，滚 子在摩擦力的作用下克服弹簧张 力而向楔形槽较宽的一端滚动， 从而，高速旋转的小齿轮与电枢 轴脱开，防止了起动机超速的危
2、电启动系统能不能用交流电动机作为启动电 机，为什么。
3、如果驱动机构中的单向滚柱式离合器不起单 向传递的作用时，启动系统还能不能正常使用。
4、如果驱动机构中电磁铁的保持线圈被损坏了， 在启动时会出现什么问题。
2021
44
在0～20℃时，汽油机的起动转速为30～40 r/min， 柴油机的起动转速为150～300r/min。转速过低，压缩 温度低，混合气形成困难，使启动困难。启动柴油机所 需的功率比启动汽油机大得多。 由启动到自行运转所 需要的时间称为启动时间。电启动机启动，每次延续时 间不超过5s。
2021
5
启动方法
l．人力启动 利用人力转动曲轴实现启动。其 特点是结构简单，但劳动强度大。
2．电启动机启动 电动机驱动曲轴旋转。由蓄 电池供给电能。汽车均采用电启动机启动。
3、汽油机启动 功率较大的柴油机用汽油机启 动。如4125A柴油机采用AK-10型汽油机启动。
2021
6
改善起动的措施
• 发动机在严寒冬季起动困难，这是由于机油粘 度增高，起动阻力矩增大，蓄电池工作能力降 低，以及燃油气化性能变坏的缘故。为使之便 于起动，在冬季应设法将进气、润滑油和冷却 水预热。车用柴油机为了能在低温下迅速可靠 的起动，常采用一些用以改善燃料着火条件和 降低起动转矩的起动辅助装置，如电热塞、进 气预热器、起动液喷射装置以及减压装置等。
汽车发动机启动系统ppt课件
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
5、起动过程
三、起动机
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
启动系统操作注意事项
❖ 一次启动的持续时间不要过长，10~15秒以内
❖ 两次启动之间要间隔3分钟，给电池回复电压一 定的时间
三、起动机
3、离合机构 结构：它由开有楔形缺口的外座圈、内座圈、滚子以及连同
弹簧一起装在外座圈孔中的柱塞组成。
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
4、减速起动机
三、起动机
电磁操纵：由驾驶员通过起动开关操纵继电器（电磁开关）， 而由继电器操纵起动机电磁开关和齿轮副或通过起动开关 直接操纵起动机电磁开关和齿轮副。
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
汽油机用起动机 柴油机用起动机
功率为1.5kw 功率为5kw
电压为12v 电压为24v
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
三、起动机
2、操纵机构
直接操纵：由驾驶员通过起动踏板和杠杆机构直接操纵起动 开关并使传动齿轮副进入啮合。
发动机启动系统的组成
发动机启动系统的组成一、起动机起动机是发动机启动系统的核心组件之一。
它通过转动曲轴将内燃机带动起动机发电机，使发动机能够正常运转。
起动机一般由电动机、行星齿轮机构、过载保护装置和控制电路组成。
起动机具有体积小、重量轻、功率大、启动可靠等特点。
二、电瓶电瓶是发动机启动系统的能量来源之一。
它储存了电能，通过供电给起动机来启动发动机。
电瓶主要由铅酸电池组成，具有储存电能稳定、输出电流大、使用寿命长等特点。
在低温环境下，电瓶性能会受到影响，因此需要注意保养和保温。
三、发动机控制单元发动机控制单元是发动机启动系统的智能控制中心。
它通过感知发动机的工作状态、监控电瓶电压和温度等信息，并根据这些信息来控制起动机的启停。
发动机控制单元具有自动化程度高、反应速度快、精确控制等特点，能够确保发动机启动的可靠性和安全性。
四、点火系统点火系统是发动机启动系统的重要组成部分。
它通过提供高压电流，使火花塞产生火花，点燃混合气体，从而引发爆燃反应，推动发动机正常工作。
点火系统主要由点火线圈、点火开关、火花塞等组件组成。
点火系统的性能直接影响发动机的起动和运行质量。
五、燃油供给系统燃油供给系统是发动机启动系统的关键组成部分。
它通过供给发动机燃油，使燃油与空气混合后进入气缸并燃烧。
燃油供给系统主要由燃油泵、燃油滤清器、喷油嘴等组件组成。
燃油供给系统的工作稳定性和燃油供应能力直接影响发动机的起动和运行。
六、冷却系统冷却系统是发动机启动系统的必备组成部分。
它通过循环冷却液来吸收和带走发动机产生的热量，保持发动机在适宜的工作温度范围内。
冷却系统主要由水泵、散热器、恒温器等组件组成。
冷却系统的性能直接影响发动机的起动和运行安全。
七、排气系统排气系统是发动机启动系统的重要组成部分。
它通过排出燃烧产生的废气和废热，保持发动机内部的正常工作环境。
排气系统主要由排气管、消声器等组件组成。
排气系统的设计合理与否将直接影响发动机的起动和运行噪音。
八、传动系统传动系统是发动机启动系统的连接桥梁。
发动机电启动系统的基本组成及主要元部件作用

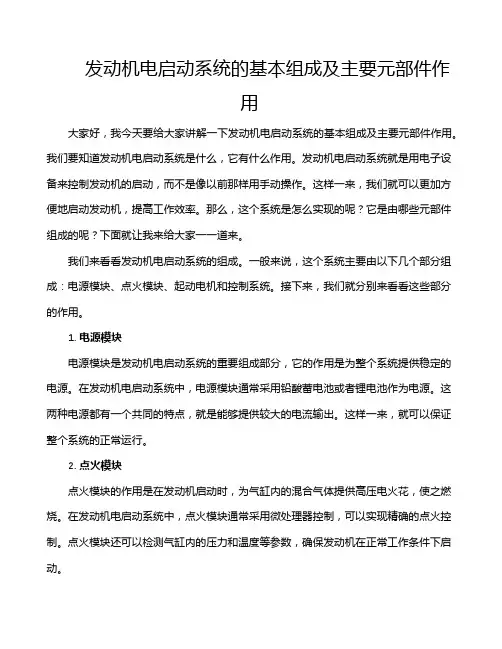

发动机电启动系统的基本组成及主要元部件作用大家好，我今天要给大家讲解一下发动机电启动系统的基本组成及主要元部件作用。
我们要知道发动机电启动系统是什么，它有什么作用。
发动机电启动系统就是用电子设备来控制发动机的启动，而不是像以前那样用手动操作。
这样一来，我们就可以更加方便地启动发动机，提高工作效率。
那么，这个系统是怎么实现的呢？它是由哪些元部件组成的呢？下面就让我来给大家一一道来。
我们来看看发动机电启动系统的组成。
一般来说，这个系统主要由以下几个部分组成：电源模块、点火模块、起动电机和控制系统。
接下来，我们就分别来看看这些部分的作用。
1. 电源模块电源模块是发动机电启动系统的重要组成部分，它的作用是为整个系统提供稳定的电源。
在发动机电启动系统中，电源模块通常采用铅酸蓄电池或者锂电池作为电源。
这两种电源都有一个共同的特点，就是能够提供较大的电流输出。
这样一来，就可以保证整个系统的正常运行。
2. 点火模块点火模块的作用是在发动机启动时，为气缸内的混合气体提供高压电火花，使之燃烧。
在发动机电启动系统中，点火模块通常采用微处理器控制，可以实现精确的点火控制。
点火模块还可以检测气缸内的压力和温度等参数，确保发动机在正常工作条件下启动。
3. 起动电机起动电机是发动机电启动系统的核心部件之一，它的作用是为发动机提供旋转动力，使其启动。
在发动机电启动系统中，起动电机通常采用永磁同步电机或者交流异步电机作为动力源。
这两种电机都有一个共同的特点，就是能够提供较大的扭矩输出，使得发动机能够顺利启动。
4. 控制系统控制系统是发动机电启动系统的灵魂所在，它的作用是对整个系统进行协调和管理。
在发动机电启动系统中，控制系统通常采用微控制器作为核心部件。
微控制器可以根据传感器采集到的数据，对整个系统进行精确的控制。
控制系统还可以实现故障诊断和保护功能，确保发动机电启动系统的安全可靠运行。
通过以上的介绍，相信大家对发动机电启动系统的基本组成及主要元部件作用有了一定的了解。
发动机起动系统的组成及作用

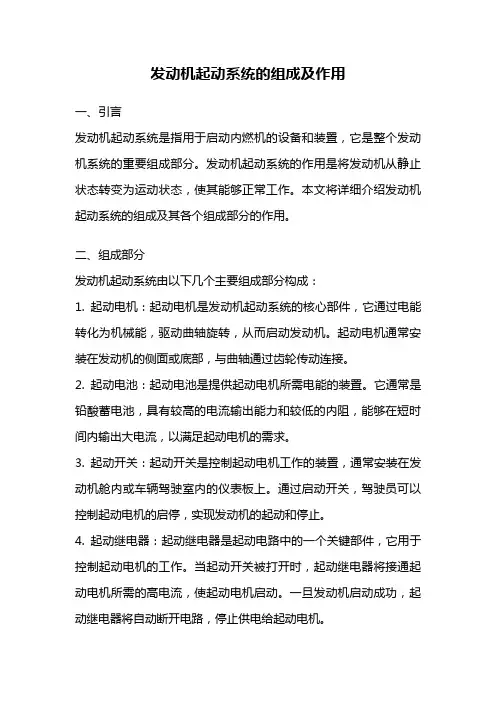

发动机起动系统的组成及作用一、引言发动机起动系统是指用于启动内燃机的设备和装置，它是整个发动机系统的重要组成部分。

发动机起动系统的作用是将发动机从静止状态转变为运动状态，使其能够正常工作。
本文将详细介绍发动机起动系统的组成及其各个组成部分的作用。
二、组成部分发动机起动系统由以下几个主要组成部分构成：1. 起动电机：起动电机是发动机起动系统的核心部件，它通过电能转化为机械能，驱动曲轴旋转，从而启动发动机。
起动电机通常安装在发动机的侧面或底部，与曲轴通过齿轮传动连接。
2. 起动电池：起动电池是提供起动电机所需电能的装置。
它通常是铅酸蓄电池，具有较高的电流输出能力和较低的内阻，能够在短时间内输出大电流，以满足起动电机的需求。
3. 起动开关：起动开关是控制起动电机工作的装置，通常安装在发动机舱内或车辆驾驶室内的仪表板上。
通过启动开关，驾驶员可以控制起动电机的启停，实现发动机的起动和停止。
4. 起动继电器：起动继电器是起动电路中的一个关键部件，它用于控制起动电机的工作。
当起动开关被打开时，起动继电器将接通起动电机所需的高电流，使起动电机启动。
一旦发动机启动成功，起动继电器将自动断开电路，停止供电给起动电机。
5. 起动控制单元：起动控制单元是发动机起动系统的智能控制中心，它通过传感器获取发动机的工作状态信息，并根据设定参数控制起动电机的启停。
起动控制单元通常具备故障诊断功能，能够自动检测和记录起动系统的故障信息，提供给维修人员进行故障排除。
6. 起动电路：起动电路是起动系统的电气连接线路，它连接起动电机、起动开关、起动继电器、起动电池等各个部件，将电能传输到起动电机，实现发动机的启停。
三、作用及原理发动机起动系统的主要作用是将发动机从静止状态转变为运动状态，使其能够正常工作。
其具体工作原理如下：1. 启动电路闭合：当驾驶员转动起动开关时，起动电路将闭合，电流从起动电池流向起动电机。
2. 起动电机转动：起动电机接收电能后，通过齿轮传动将电能转化为机械能，驱动曲轴旋转，从而使发动机开始运转。
