探伤室设计方案
X—射线探伤室的屏蔽设计计算.docx
X—射线探伤室的屏蔽设计X—射线探伤室的屏蔽设计计算一、 MG325 型和 MG452 型 X 射线探机的主要技术参数技术参数名称MG325 型M452 型市电电源交流 AC 、（ V ）220220频率，（Hz ）50/6050/60电源容量，（kw ）1010X 射线管管电压，（ kv）15~320，可调20~`450，可调管电压复性，（ %）0.010.01高压温度漂移，（ppm/℃）8080高压纹波，（v ）4040管电流，（ mA ）0~22.5，可调0~15，可调精确度，（ %）± 0.2±0.2管电流温度漂移，（ ppm/℃）50（按要求可达到30）50（按要求可达到30）X 射线束阳极钨靶焦点，（mm3 mm）0.8（大焦点， 1）0.8（大焦点， 1）辐射角（度°）4040X 射线输出量（R2 Am-12 man-1 2 m2） 2.67 3.29漏射线，距焦点1m 处空气比释动能率4.68983 10-3 Gy/h （0.5372R/h） 4.68983 10-3 Gy/h （0.5372R/h）（Gy/h ）二、 X 射线探伤室主要尺寸名称MG325MG452工作房间（ mm3 mm 3 mm）81003 66003 6000120003 66003 6000工件房门（ mm3 mm 3 mm）2100（W ）3 2400（ H）2100 （ W ）3 2400 （H）迷宫门（ mm3 mm3 mm）808（W ）3 2000（ H）808（ W ）3 2000（H ）迷路（ mm3 mm）2155（ L ）3 808（ W ）2155（ L ）3 808（ W ）通排风孔道观察窗水、暖管和电缆过墙沟三、 X 射线屏蔽厚度计算1、计算公式BxtHmt d 2 Q U T d022、X 射线探伤室混凝屏蔽土墙厚度计算结果项目名称X射线管电压，（ kv ）周工作负荷 Q，（ mA 2 min ）X射线透穿率 B xt，（ Sv2 mA -1 2 min-1）混凝土屏蔽层厚度，（ mm）2 倍安全系数的屏蔽厚度，（mm）MG325MG452320450 5400036000 1.6673 10-7 2.503 10-7上表的计算结果是根据X 射线透射率，得出混凝土密度为2.35g/cm3时，其混凝土屏蔽墙的厚度如下：MG325 型的 320kvX 射线机探伤室混凝土墙厚为：mm。
工业探伤铅房技术方案

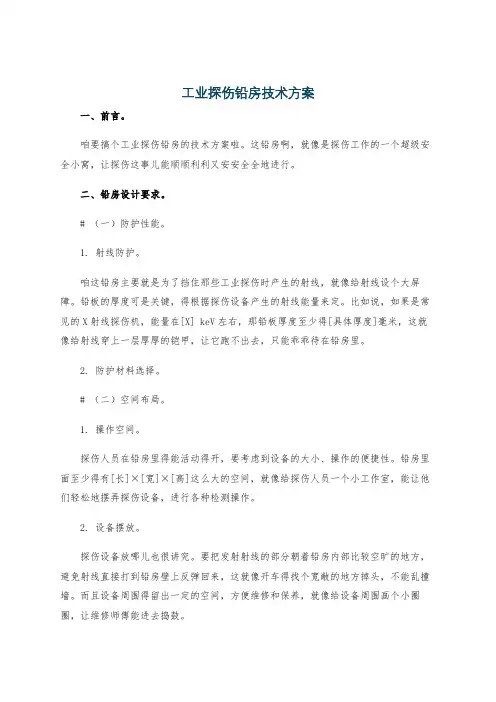

工业探伤铅房技术方案一、前言。
咱要搞个工业探伤铅房的技术方案啦。
这铅房啊，就像是探伤工作的一个超级安全小窝，让探伤这事儿能顺顺利利又安安全全地进行。
二、铅房设计要求。
# （一）防护性能。
1. 射线防护。
咱这铅房主要就是为了挡住那些工业探伤时产生的射线，就像给射线设个大屏障。
铅板的厚度可是关键，得根据探伤设备产生的射线能量来定。
比如说，如果是常见的X射线探伤机，能量在[X] keV左右，那铅板厚度至少得[具体厚度]毫米，这就像给射线穿上一层厚厚的铠甲，让它跑不出去，只能乖乖待在铅房里。
2. 防护材料选择。
# （二）空间布局。
1. 操作空间。
探伤人员在铅房里得能活动得开，要考虑到设备的大小、操作的便捷性。
铅房里面至少得有[长]×[宽]×[高]这么大的空间，就像给探伤人员一个小工作室，能让他们轻松地摆弄探伤设备，进行各种检测操作。
2. 设备摆放。
探伤设备放哪儿也很讲究。
要把发射射线的部分朝着铅房内部比较空旷的地方，避免射线直接打到铅房壁上反弹回来，这就像开车得找个宽敞的地方掉头，不能乱撞墙。
而且设备周围得留出一定的空间，方便维修和保养，就像给设备周围画个小圈圈，让维修师傅能进去捣鼓。
# （三）通风系统。
1. 通风量计算。
铅房里面可不能闷着，得有新鲜空气。
通风量要根据铅房的体积来算，一般每小时得换[X]次气。
就像人在屋里得喘气一样，铅房也得有足够的新鲜空气进出。
如果铅房体积是[具体体积]立方米，那通风量就得达到[计算出的通风量]立方米/小时。
2. 通风方式。
可以采用上进风下出风的方式，就像给铅房搞个空气小循环。
上面进新鲜空气，下面把用过的空气排出去。
通风管道也要用防辐射材料包裹一下，防止射线从通风管道跑出去，这就像给通风管道也穿上防护衣。
三、铅房建造步骤。
# （一）基础建设。
1. 选址。
找个合适的地方盖铅房很重要。
要远离人员密集的区域，最好是在工业厂区的角落里。
地面要平整、结实，就像给铅房找个安稳的地基，不然铅房盖起来摇摇晃晃可不行。
射线探伤室建设要求-概述说明以及解释

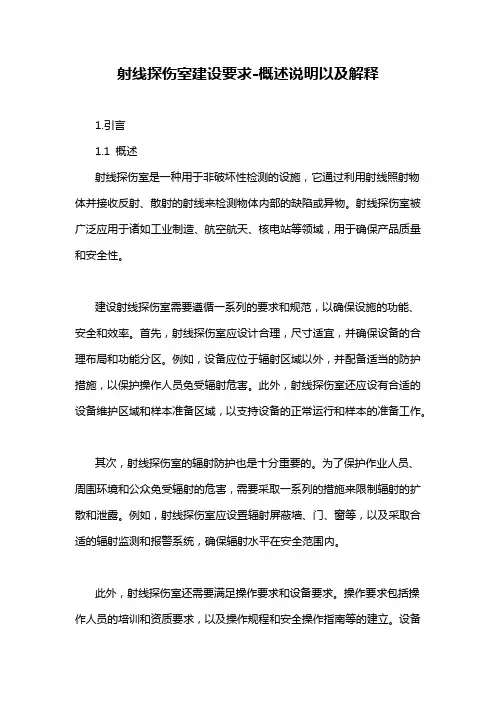

射线探伤室建设要求-概述说明以及解释1.引言1.1 概述射线探伤室是一种用于非破坏性检测的设施，它通过利用射线照射物体并接收反射、散射的射线来检测物体内部的缺陷或异物。
射线探伤室被广泛应用于诸如工业制造、航空航天、核电站等领域，用于确保产品质量和安全性。
建设射线探伤室需要遵循一系列的要求和规范，以确保设施的功能、安全和效率。
首先，射线探伤室应设计合理，尺寸适宜，并确保设备的合理布局和功能分区。
例如，设备应位于辐射区域以外，并配备适当的防护措施，以保护操作人员免受辐射危害。
此外，射线探伤室还应设有合适的设备维护区域和样本准备区域，以支持设备的正常运行和样本的准备工作。
其次，射线探伤室的辐射防护也是十分重要的。
为了保护作业人员、周围环境和公众免受辐射的危害，需要采取一系列的措施来限制辐射的扩散和泄露。
例如，射线探伤室应设置辐射屏蔽墙、门、窗等，以及采取合适的辐射监测和报警系统，确保辐射水平在安全范围内。
此外，射线探伤室还需要满足操作要求和设备要求。
操作要求包括操作人员的培训和资质要求，以及操作规程和安全操作指南等的建立。
设备要求涉及到所使用的射线源、探测器等设备的选型和使用要求，以及设备的定期维护和校准等。
总之，射线探伤室的建设要求涉及到设施的设计和布局、辐射防护、操作要求和设备要求等方面。
合理满足这些要求，可以保证射线探伤室的安全、高效运行，为非破坏性检测工作提供可靠的支持。
1.2 文章结构文章结构部分的内容应包括对整篇文章的结构安排和各个部分的主题的介绍。
具体编写如下：2. 正文文章的正文部分将重点介绍射线探伤室建设的要求。
在本部分中，将会分为三个要点进行详细的阐述。
2.1 第一个要点在本部分中，将介绍射线探伤室的建设要求之一。
这个要点将侧重于射线探伤室的结构设计和布局要求，包括射线探测设备的合理摆放和安装，通风和照明设备的合理设置，以及安全防护设施的建设等。
2.2 第二个要点第二个要点将进一步探讨射线探伤室建设的要求。
探伤室建设要求
探伤室建设要求探伤室建设，这可不是一件能随便糊弄的事儿啊！就好像给家里盖一间特别重要的屋子一样。
你想想看，探伤室就像是一个专门为了给各种设备做“体检”的地方。
那墙壁得像坚固的堡垒吧，不能随随便便就让射线啥的跑出去呀，不然那多吓人。
这墙壁的厚度可得好好把握，薄了可不行，那不就跟纸糊的一样了，厚了又太浪费材料和空间，得恰到好处才行呢。
还有那防护门，那可是关键中的关键啊！得像超级英雄的盾牌一样，把那些有害的射线都给挡在里面。
而且这门还得开关方便，不能太笨重了，不然工作人员进进出出得多费劲啊。
说到工作人员，这探伤室里面的布局也得合理呀。
设备得放在合适的位置，不能碍手碍脚的，让工作人员能舒舒服服地操作。
这就好比你做饭的时候，锅碗瓢盆都得摆在顺手的地方，不然做饭不就乱套啦。
通风系统也很重要哦，可不能让里面闷得慌。
就像人得呼吸新鲜空气一样，探伤室也得有良好的通风，把那些不好的气味啥的都给排出去。
不然在里面待久了，不就跟闷在罐头里似的。
照明也不能马虎呀！不能太暗了，不然啥都看不清，怎么工作呢？但也不能太亮了，那也会刺眼不舒服。
这就跟家里的灯光一样，要刚刚好，让人感觉舒服自在。
再说说地面吧，得结实耐用，不能走两步就坑坑洼洼的了。
而且还得好打扫，总不能脏兮兮的影响工作环境吧。
建设探伤室可真不是一件简单的事儿啊！每一个细节都得考虑到，就像给自己盖一个最舒适的小窝一样。
要是有一点没做好，那以后麻烦可就大了去了。
你说是不是？这可不是能开玩笑的呀！所以啊，在建设探伤室的时候，可得瞪大了眼睛，仔细再仔细，认真再认真。
别嫌麻烦，这可是为了大家的安全和工作的顺利进行呢！等探伤室建好了，大家就能在里面安心地工作了，那多好呀！这就是探伤室建设的重要性，千万不能马虎呀！。
探伤工作开展策划方案
探伤工作开展策划方案一、探伤工作的重要性。
咱先唠唠为啥要搞探伤这事儿。
就好比咱们检查身体一样，探伤就是给那些金属部件或者结构来个全面的健康检查。
要是里面有个小裂缝、小缺陷啥的，咱要是没发现，那可就像身体里藏着个定时炸弹，指不定啥时候就出大问题啦。
不管是建筑里的钢梁，还是那些个大型机械的关键零件，探伤都能让咱提前知道有没有毛病，然后该修修，该换换，保证安全又可靠。
二、探伤目标。
1. 短期目标。
咱先定个小目标，在接下来的[X]个月里，把[具体项目名称]里所有重要的金属结构都探伤一遍。
把那些比较明显的、可能影响安全的缺陷都找出来。
比如说那些肉眼看不到，但是可能已经开始发展的小裂缝，一个都不放过。
2. 长期目标。
从长远看呢，我们要建立一个完善的探伤档案系统。
就像每个人都有个健康档案一样，每个探伤过的部件也都有自己的档案，啥时候探伤的、发现了啥问题、后来怎么处理的，都记录得清清楚楚。
这样以后再检查的时候，就有个对比，能更好地掌握部件的健康状况。
而且啊，我们要让探伤工作成为公司安全生产的重要保障，让大家一提到探伤，就觉得特别靠谱，对我们的产品或者工程质量信心满满。
三、探伤团队组建。
1. 人员招聘与选拔。
2. 团队培训。
新招来的小伙伴，就算有点基础，也得进行系统的培训。
我们可以请一些探伤行业的专家来给大家讲讲最新的探伤技术和方法。
还有那些探伤仪器的厂家，让他们派技术人员来给我们详细介绍仪器的功能和使用技巧。
定期组织内部的经验交流会也很重要，大家互相分享在探伤工作中遇到的问题和解决方法，共同进步。
四、探伤设备与工具。
1. 设备采购与租赁。
探伤设备就像战士的武器一样，得精良才行。
先做个市场调研，看看市面上有哪些先进的探伤设备。
对于一些常用的、价格合理的设备，我们就直接采购。
像那些特别昂贵，但是使用频率不高的设备，咱可以考虑租赁。
比如说那个[某种大型探伤设备名称]，一年可能就用那么几次，租的话能节省不少成本呢。
2. 设备维护与管理。
无损探伤χ光射线曝光室防护设计方案
χ光射线曝光室防护设计方案一、前言××××有限公司主要生产起重设备、钢结构设备及压力容器等制造和安装工程,因公司业务生产需要,拟在××××后场（372×40m）新厂房的顶头外面新建X射线曝光室壹套（包括探伤室主体与辅房）,用于对该公司产品焊接的质量检验,该曝光室占地面积250㎡（祥见平面布置示意图）。
二、建筑设计探伤室设计占地面积530m2,其中曝光室体积11.6m×21.6m×10m ,曝光室在高8m基础上架设一5吨行车；办公室体积12.94m×21.6m×8m,办公室一层的磁粉、渗透试验室分别架设一0.5吨行车。
探伤室分为曝光室（一层）及辅房（二层）,建筑为单独结构设计。
总平面一层设计分：曝光室、操作室、暗室、超声波、磁粉、渗透试验室、射线设备室等；二层设计分为：办公室一、办公室二、评片一室、评片二室、资料室一、资料室二、胶片储藏室等区域。
曝光室的四围墙体、顶部均采用混泥土一体浇注结构；办公室设计辅房高8m,分为二层,层高均为4m,墙体均采用220m砖墙结构。
防辐射大门的门洞尺寸为：5m×5.5m(宽×高)、防护小门的门洞尺寸为：0.8m×2m(宽×高)。
三、屏蔽防护设计（一）、屏蔽防护计算依据：1、额定工作条件：3605型（比利时进口）、3005型、2505型X射线探伤机Vmax=360kv、300kv、250kv, Imax=5mA2、设计射线源距各参考点的最近距离：距墙体：r1=1m 距探伤室顶：r2=6m 距防护门：r3=1m3、射线束参考方向：设计为主射线（二）、屏蔽防护计算结果：（三）、防护墙与防护门的施工工艺要求：1、防护墙体：根据3605型X射线探伤机的屏蔽计算结果,探伤室采用混凝土一体浇注,墙体厚度为800㎜、顶厚度为450㎜,此符合防护要求。
探伤室设计方案
X探伤室建设方案宝鸡市六维特种材料设备制造有限公司 D1~D2类压力容器制造许可取证筹备小组2012.08.01X探伤室建设方案根据《锅炉压力容器制造监督管理办法》厂房和技术设施要求的第四点应具有能满足防护要求和产品需要的射线无损检测场地，应具有能保证底片冲洗质量和底片保存的基本条件。
故在我厂申请D级压力容器制造许可条件中我们提出以下探伤室的建设方案。
本公司的无损检测为自己操作，所以我公司结合实际生产情况采用参考250kVX射线探伤标准来建造本公司的探伤室。
一、探伤室的总布置该探伤室总占地面积＞ 12.6㎡，建在原车间外面的单层独立房间。
探伤室布置有曝光室和各类工作室，其中曝光室室内长×宽×高=10m×6m×5m，设有防护大门供检测工件的进出，防护门为钢质结构（内夹铅板）。
曝光室和操纵室之间采用迷宫式挡墙，供工作人员进出曝光室和操纵室。
总布置图如下：图一总布置图二、X射线探伤的原理及其产生的有害物质与防治1．x射线探伤远离x射线探伤机内的主要部件X射线管，通电后产生高速电子，撞击阳极耙，产生x射线，利用X射线穿透摄片的方法。
从照片上显示材料或焊缝内部的缺陷；分析其缺陷的太小，形状和部位、性质等从而评定它的质量。
2．X射线探伤产生的有害物质x射线探伤所产生的有害物质有(1)X射线x射线早已被广泛应用用，但由于它具有很强强的穿透能力，对人体会产生有害的辐射损伤甚至要危及生命。
X射线的强度(P)为：P=KZV2I／ R2式中：K——为比倒系数Z——为X射线机阳极靶材料的原子序数y- —管电压I——管电流R——距X射线机耙之距离由上公式可知。
X射线强度与X射线机的管电流(I)，管电压的平方(V2)成正比，与离x 射线机耙的距离平方(R2)成反比。
我们必须使操作人员及附近人员身体的任何部位都避免受x射线的直接照射。
不过x射线的防护较之其他类型的放射源的防护容易得多，因为只有开机时才有辐射存在，当断去电源后，x射线辐射亦立即随之消失(即消除了辐射源)。
探伤房施工方案及流程
探伤房施工方案及流程一、探伤房施工的前期准备。
1.1 场地勘察。
探伤房施工得先好好看看场地的情况。
这就好比咱出门旅游得先了解目的地一样。
场地的大小、形状、周围的环境都得摸清楚。
要是场地周围有很多精密仪器或者居民区，那在施工的时候就得格外小心，可不能因为施工影响了别人。
这场地就像一块画布，咱得先知道它啥样，才能在上面画画。
1.2 设计规划。
有了场地的情况，就得开始设计探伤房了。
这个设计可不是随便画画就行的，得找专业的人来做。
要考虑探伤房的功能需求，比如说探伤的类型、设备的摆放等等。
这就像盖房子，得先有个蓝图。
而且这个蓝图得根据实际情况来，不能想一出是一出。
设计得合理，后面施工才能顺顺利利的，要是设计不合理，那可就是“一步错，步步错”了。
二、探伤房施工的具体流程。
2.1 基础建设。
基础是探伤房的根基，就像大树的根一样重要。
基础要是不牢，那探伤房就不稳。
要按照设计要求挖好地基，把地基打得扎扎实实的。
在浇筑混凝土的时候，得严格控制质量，不能偷工减料。
这时候要是耍小聪明，那就是“搬起石头砸自己的脚”，以后出了问题可就麻烦大了。
2.2 墙体施工。
墙体施工是探伤房的关键部分。
探伤房的墙体可不像普通房子的墙，得有特殊的防护功能。
要选择合适的材料，比如说铅板之类的。
安装铅板的时候得小心翼翼的，不能有缝隙，不然射线就会泄漏出去，这就好比水桶有个洞，水就会流出来一样。
而且墙体的结构也要稳固，不能有摇摇欲坠的感觉。
2.3 设备安装。
设备安装是探伤房施工的核心环节。
设备就像探伤房的心脏，没有设备，探伤房就没有灵魂。
在安装设备的时候，要严格按照设备的说明书来操作。
每一个螺丝、每一个接口都得安装到位。
这就像是给精密的钟表上零件一样，容不得半点马虎。
要是设备安装不好，那探伤出来的结果就不准确，这可就成了“竹篮打水一场空”了。
三、探伤房施工的后期验收。
3.1 质量检查。
施工完成后，首先要进行质量检查。
这检查得仔仔细细的，从基础到墙体，再到设备，每个地方都不能放过。
工业X射线探伤机房辐射防护设计建设方案
工业X射线探伤机房辐射防护设计建设方案范本1：正文:一、引言工业X射线探伤技术被广泛应用于工业领域，但其中的辐射防护问题也日益重要。
为了确保人员和环境的安全，本文档旨在提供一个工业X射线探伤机房辐射防护设计建设方案。
二、环境调查分析2.1 当地气象因素分析：考虑降雨量、湿度、温度等因素对机房辐射防护的影响。
2.2 周围建筑物分析：检查周围建筑物是否会对机房辐射产生阻挡或遮挡，导致辐射泄露。
2.3 人员通行分析：考虑人员进出机房对辐射防护措施的影响。
三、辐射防护设计3.1 墙体和天花板设计：选用具有辐射防护性能的建筑材料，确保辐射泄露最小化。
3.2 地板设计：选择适当的防护材料，以防止地下辐射泄露。
3.3 防护门设计：采用防护门，确保人员进出机房时的辐射泄露控制在合理范围内。
3.4 照明设计：选择防护性能优良的照明设备，以满足机房照明需求并避免额外的辐射污染。
3.5 空调设计：确保机房内部温度和湿度稳定，并防止空调系统本身对辐射的扩散。
四、辐射监测与控制4.1 辐射监测设备：选用高精度的辐射监测设备，实时监测机房内外的辐射情况。
4.2 辐射控制指标：根据国家标准和工业要求，制定辐射控制指标，对机房内外辐射进行控制。
4.3 辐射事故应急措施：制定辐射事故应急预案，确保在发生事故时及时处理并减小事故对人员和环境的损害。
五、人员培训与评估5.1 辐射防护培训计划：制定辐射防护培训计划，对工作人员进行系统的防护知识培训。
5.2 人员评估与资质要求：制定人员评估机制，确保工作人员具备相应的资质和技能。
六、附件本文档涉及的附件详见附件部分。
七、法律名词及注释7.1 辐射防护法：规定辐射防护的相关法律法规。
7.2 辐射防护标准：辐射防护标准及相关解释。
7.3 辐射防护术语：解释辐射防护中常用的术语及其含义。
---范本2：正文：一、前言工业X射线探伤技术在工业领域具有重要应用，但同时也带来辐射防护问题的关注。
本文档旨在提供一份详细的工业X射线探伤机房辐射防护设计建设方案，以确保人员和环境的安全。
探伤室专项施工方案
一、工程概况本项目为某工厂射线检测探伤室建设，位于工厂车间外独立单层房间内。
探伤室主要用于对压力容器等工件进行射线无损检测，以确保产品质量和安全。
本方案旨在确保探伤室的建设符合国家标准和行业标准，满足射线无损检测的需求。
二、施工依据1. 《锅炉压力容器制造监督管理办法》2. 《射线防护安全规定》3. 《射线无损检测规程》4. 《射线探伤室设计规范》5. 工厂相关安全操作规程三、施工内容1. 探伤室总布置：包括曝光室、操纵室、暗室、储藏室等。
2. 防护措施：根据射线防护安全规定，设置射线防护墙、防护门、防护窗等。
3. 照相冲洗设备：包括暗室、冲洗机、干燥箱等。
4. 辅助设备：包括X射线源、底片、显影剂、定影剂等。
四、施工步骤1. 施工准备（1）施工人员培训：对施工人员进行射线防护、安全操作等方面的培训。
（2）施工材料、设备准备：确保射线防护材料、设备、检测设备等符合国家标准。
2. 施工实施（1）探伤室总布置：按照设计方案，进行探伤室的整体布局。
（2）防护措施：安装射线防护墙、防护门、防护窗等，确保射线防护效果。
（3）照相冲洗设备安装：按照要求，安装暗室、冲洗机、干燥箱等设备。
（4）辅助设备安装：安装X射线源、底片、显影剂、定影剂等。
3. 施工验收（1）施工质量验收：按照国家标准和行业标准，对探伤室建设质量进行验收。
（2）射线防护效果验收：对射线防护措施进行验收，确保射线防护效果。
（3）设备运行验收：对照相冲洗设备、辅助设备进行运行验收，确保设备运行正常。
五、施工安全管理1. 施工人员必须佩戴防护用品，确保人身安全。
2. 施工现场应设置警示标志，防止无关人员进入。
3. 施工过程中，严格按照操作规程进行，确保施工安全。
4. 施工结束后，对施工现场进行清理，确保环境卫生。
六、施工进度安排1. 施工准备：5天2. 施工实施：15天3. 施工验收：5天总计：25天七、施工预算1. 材料费用：50万元2. 人工费用：20万元3. 设备费用：30万元总计：100万元本方案旨在确保探伤室建设质量，满足射线无损检测需求。
高能探伤室施工方案
高能探伤室施工方案引言高能探伤室是一种用于进行高能材料探伤的设施，常用于航空航天、核能等领域。
本文档将介绍高能探伤室的施工方案，包括施工准备、施工流程、设备选型和安装等内容，旨在确保施工过程的顺利进行和设施的安全运行。
施工准备在开始施工之前，需要进行一定的准备工作：1.确定施工地点：选择一个适合建设高能探伤室的场地，考虑到其安全性、通风条件和周围环境。
2.制定施工计划：制定详细的施工计划，包括施工时间、人员配备和工期安排等。
3.确保资金和材料供应：确保有足够的资金和材料供应，以保障施工过程的顺利进行。
施工流程高能探伤室的施工流程可分为以下几个主要步骤：1.地基处理：对施工地点进行地基处理，确保地基平整、牢固。
2.结构施工：根据设计图纸进行高能探伤室的结构施工，包括地板、墙壁和天花板的建设。
3.电气布线：安装并布置探伤室内的电气系统布线，包括照明和电力系统等。
4.通风系统安装：安装通风系统，确保室内空气流通畅通。
5.设备安装：根据设计要求，安装探伤设备和相应的控制系统。
6.环境监测：安装环境监测设备，对探伤室内的温度、湿度和气体浓度等进行监测。
7.装饰装修：进行室内装饰装修，包括地面铺设、墙面装饰和室内设施设置等。
8.维护和调试：保养设备并进行必要的调试工作，以确保高能探伤室的正常运行。
设备选型和安装在进行高能探伤室的设备选型和安装时，需要考虑以下因素：1.设备性能：选购具有高能探测能力和高分辨率的探伤设备，确保其能够满足实际需求。
2.安全性：选购具备安全性能和防护措施的设备，以降低潜在风险。
3.可靠性：选择经过验证和有良好口碑的设备品牌，确保其运行的可靠性。
4.设备布局：合理规划设备的布局，使得设备之间的空间充分利用且便于操作和维护。
5.安装调试：由专业人员进行设备的安装和调试工作，确保设备运行稳定。
施工安全在高能探伤室的施工过程中，需要重视施工安全，采取一系列安全措施，包括但不限于以下几点：1.安全培训：对施工人员进行必要的安全培训，使其了解并遵守相关安全规范和操作流程。
探伤室设计方案
探伤室设计方案一、引言探伤室作为一种用于进行无损检测的专用设施，其设计方案的合理性和功能性对于提高检测效率和准确性至关重要。
本文将就探伤室的设计要素、空间布局和设备配备等方面进行探讨，以提供一个高质量的探伤室设计方案。
二、探伤室设计要素1. 环境要素探伤室应位于环境相对清净的地方，远离噪声、震动和尘埃等干扰源。
同时，应考虑通风、温湿度控制以及防尘措施等，以保持一个适宜的工作环境。
2. 空间要素探伤室的设计应考虑人员活动区域、设备布置区域以及待测物件存放区域等。
合理规划空间可以提高工作效率和工作安全性。
3. 安全要素安全是探伤工作的首要任务，因此在探伤室的设计中应包括适当的安全设施，如应急照明、紧急停电设施、灭火器等，以应对突发情况。
4. 装修要素探伤室的装修材料应具备防火、防尘、防潮等性能，并且颜色应选用对检测物件有较高对比度的中性色调，以提高探伤的可视性。
三、空间布局1. 入口区域探伤室的入口区域应该宽敞明亮，方便人员和物件的进出。
为了避免外界的光线对探伤工作的影响，可以设置特殊的门禁和门帘。
2. 办公区域办公区域应位于空间的一侧，包括工作台、电脑和文件柜等。
此区域用于探伤人员的休息、会议和存放工作资料等。
3. 作业区域作业区域是探伤室的核心区域，主要包括探伤设备、工作台以及检测物件支持架等。
设备的布置应具备人性化的设计和人员工作流程的考虑。
4. 保养区域保养区域应置于作业区域的一侧，用于存放维护、清洗和校准设备所需的工具和材料。
四、设备配备1. 探伤设备根据探伤对象和检测要求，应配置适当的探伤设备，如超声波探伤仪、射线探伤仪和磁粉探伤仪等。
设备的选型应综合考虑性能、精度和使用成本等因素。
2. 检测支持设备为提高检测效率和准确性，还应配备一些检测支持设备，如显微镜、测量仪器和数据分析软件等。
3. 人员防护设备为保护探伤人员的安全，应配备适当的人员防护设备，如防护眼镜、手套、防护服等。
同时，应设立明确的安全操作规程，进行必要的培训和演练。
某工业70平米探伤室建设方案
探伤室的建设方案根据《锅炉压力容器制造监督管理办法》第九条厂房和技术设施要求的第四点应具有能满足防护要求和产品需要的射线无损检测场地，应具有能保证底片冲洗质量和底片保存的基本条件。
故在我厂申请D级压力容器制造许可条件中我们提出以下探伤室的建设方案。
本厂的无损检测已经外包，所以我厂采用参考400kVX射线探伤标准来建造本厂的探伤室。
一、探伤室的总布置该探伤室总占地面积为71.4㎡，建在车间外面得单层独立房间。
探伤室布置有曝光室和各类工作室，其中曝光室室内长×宽×高=7m×5.8m×4.7m，设有防护大门供检测工件的进出，防护门为钢质结构（内夹铅板）。
曝光室和操纵室之间采用迷宫式挡墙，供工作人员进出曝光室和操纵室。
总布置图如下：曝光室暗室操纵室图一总布置图二、X射线探伤的原理及其产生的有害物质与防治1．x射线探伤远离x射线探伤机内的主要部件X射线管，通电后产生高速电子，撞击阳极耙，产生x射线，利用X射线穿透摄片的方法。
从照片上显示材料或焊缝内部的缺陷；分析其缺陷的太小，形状和部位、性质等从而评定它的质量。
2．X射线探伤产生的有害物质x射线探伤所产生的有害物质有(1)X射线x射线早已被广泛应用用，但由于它具有很强强的穿透能力，对人体会产生有害的辐射损伤甚至要危及生命。
X射线的强度(P)为：P=KZV2I／ R2式中：K——为比倒系数Z——为X射线机阳极靶材料的原子序数y- —管电压I——管电流R——距X射线机耙之距离由上公式可知。
X射线强度与X射线机的管电流(I)，管电压的平方(V2)成正比，与离x 射线机耙的距离平方(R2)成反比。
我们必须使操作人员及附近人员身体的任何部位都避免受x射线的直接照射。
不过x射线的防护较之其他类型的放射源的防护容易得多，因为只有开机时才有辐射存在，当断去电源后，x射线辐射亦立即随之消失(即消除了辐射源)。
(2)臭氧探伤室内，由于空气受x射线的辐射而分解，生产毒性较高的臭氧，当空气中臭氧含量的重量百分比超过9．2×l0-4 100%时，会使人明显中毒。
钢轨探伤实训室建设方案
钢轨探伤实训室建设方案中国铁路已经进入高铁时代，快速度、大运量给线路维修检测提出了更高的要求。
由于钢轨探伤技术具有无损伤,灵敏度高,反应快捷等优点,被广泛应用于线路维修检测领域内。
线路负荷重,运量大,线路安全隐患加剧,钢轨探伤技术能够及时发现钢轨内部伤损,为避免钢轨脱轨,发生重大安全事故起到了重要作用。
全路各基层站段都建立了自己钢轨探伤队伍，钢轨探伤检测成为工务维修检测一项重要的岗位技能，为了满足铁路企业对岗位核心能力要求，需要开设钢轨探伤课程，但钢轨探伤检测更注重于实践，是否能培养出掌握钢轨探伤技能的线路维修检测人才在于能否进行实战演练，因此铁路高职院校建设探伤实训基地势在必行。
一、钢轨探伤实训基地建设思路借鉴吉林工务段探伤车间、锦州工务段探伤车间探伤实训基地及湖南高速铁道职业技术学院钢轨探伤“教学做一体化”实训室的建设成果，结合我校实际融合企业文化及现代信息化手段，实现分区实训，分项作业，分类考核功能，同时能够实现陈列伤损钢轨编号对应形成定位、定量、定性实训考评体系和分类伤损判断标准，满足教学实训、技能鉴定、技能竞赛、行业培训及科学研究多功能为一体探伤实训中心。
二、钢轨探伤实训基地建设目标与锦州工务段钢轨探伤车间合作，结合我校实际情况建设钢轨探伤实训基地，钢轨探伤基地满足以下功能要求。
1.教学功能我院高速铁路工程技术专业、铁道工程技术专业等均开设了钢轨探伤课程，实训基地建成之后能满足1个班50人的工位要求，能够实现“教、学、做”一体，能够室外超声探伤作业，室内波形回放分析实训衔接统一，初步实现虚实结合。
2.技能鉴定能够进行钢轨探伤初级工、中级工及高级工技能鉴定设备、工位要求、逐步实现技师、高级技师技能鉴定设备及功能要求。
3.技能竞赛能够承接铁路局和局内、行业内的探伤技能技术比武，校内的探伤基地能够完成钢轨母材探伤、钢轨焊缝探伤、手工检查作业及探伤数据回放作业等作业，能满足技术比武要求。
4.企业培训初步能够承接无损检测一级培训班及钢轨探伤工中级工、高级工、技师、高级技师培训工作；进一步扩大钢轨探伤培训的对象，争取各大铁路局、中国中铁、中国铁建等东北地区的铁路单位的探伤培训订单，进而争取铁道部（铁总）无损检测二级培训资质，为铁路行业培养更多更优秀的人才。
X-射线探伤室屏蔽的设计
X-射线探伤室的屏蔽设计一、MG325型和MG452型X射线探机的主要技术参数技术参数名称MG325 型M452 型市电电源交流AC 、（V ）220220频率，（Hz ）50/6050/60电源容量，（kw ）1010X 射线管管电压，（kv ）15~320 ，可调20~450 ，可调管电压复性，（% ）0.010.01高压温度漂移，（ppm/ ℃）8080高压纹波，（v ）4040管电流，（mA ）0~22.5 ，可调0~15 ，可调精确度，（% ）± 0.2± 0.2管电流温度漂移，（ppm/ ℃）50 （按要求可达到30 ）50 （按要求可达到30 ）X 射线束阳极钨靶焦点，（mm × mm ）0.8 （大焦点，1 ）0.8 （大焦点，1 ）辐射角（度°）4040X 射线输出量（R Am-1 man-1 m2 ）2.673.29漏射线，距焦点1m 处空气比释动能率（Gy/h ）4.6898 × 10-3Gy/h （0.5372R/h ）4.6898 × 10-3Gy/h （0.5372R/h ）二、X 射线探伤室主要尺寸名称MG325MG325工作房间（mm × mm × mm ）8100 × 6600 × 600012000 × 6600 × 6000工件房门（mm × mm × mm ）2100 （W ）× 2400 （H ）2100 （W ）× 2400 （H ）迷宫门（mm × mm × mm ）808 （W ）× 2000 （H ）808 （W ）× 2000 （H ）迷路（mm × mm ）2155 （L ）× 808 （W ）2155 （L ）× 808 （W ）通排风孔道观察窗水、暖管和电缆过墙沟三、X 射线屏蔽厚度计算1 、计算公式2 、X 射线探伤室混凝屏蔽土墙厚度计算结果项目名称MG325MG452X 射线管电压，（kv ）周工作负荷Q ，（mA min ）X 射线透穿率Bxt ，（Sv mA-1 min-1 ）混凝土屏蔽层厚度，（mm ）2 倍安全系数的屏蔽厚度，（mm ）上表的计算结果是根据X 射线透射率，得出混凝土密度为2.35g /cm3 时，其混凝土屏蔽墙的厚度如下：MG325 型的320kvX 射线机探伤室混凝土墙厚为：**mm 。
探伤检测3605kv-χ射线探伤室屏蔽设计B方案
χ射线探伤室屏蔽设计放射防护措施为使新建χ射线探伤室工作场所和周围环境的辐射水平达到《电离辐射防护与辐射源安全基本标准》GB18871-2002及《工业χ射线探伤卫生防护标准》GBZ117-2002的要求,经放射防护计算如下：3605kv、3005kv、2505kv周向型工业χ射线探伤室机房（电压：360kv、300kv、250kv；电流：5mA）：B=pd2/(WUT)式中：B为有用射线的透射比（mSv/mA·min）P为周剂量控制值（职业放射人员为0.4mSv/W；公众为0.02mSv/W）；d为焦点与参考点的距离（d=1m）W为周工作负荷【mA·min/W（5·5·8=200）】；U为使用因子；（U=1）T为占有因子；（T=1）经计算,该探伤室项目应采用如下防护及安全措施：A、防护墙体采用800㎜混凝土墙（р=2.35g/㎝2）进行屏蔽, 混凝土墙体离射线源的最小距离为1000㎜。
B、χ射线机房顶采用450㎜混凝土墙（р=2.35g/㎝2）作屏蔽。
此机房顶设计离射线源最小距离为6000㎜。
C、探伤室大门及小门均采用32㎜（р=11.37g/㎝2）厚铅板作屏蔽(探伤机离防辐射铅门的最小距离为1m),探伤室小门需设迷道。
铅板与铅板的上下左右之间需重叠2-3㎜。
门与墙之间需重叠800㎜宽（两侧各400㎜）,门的上边与墙面重叠250㎜,底边应向下负150㎜,门与墙之间的缝隙应小于10㎜。
D、机房大小门上必须设有国际通用的放射防护标志牌(表示应当心电离辐射)、禁止入内标志牌(表示未经防护和允许不得入内)和禁止停留标志牌(表示未经防护和允许不得停留),标志可放在门的上方或门左(右)侧的墙上,同时在大小防护门上方需设有与高压联动的红色工作指示灯,开机时红色工作指示灯亮,关机时红色工作指示灯不亮。
E、离开探伤室大门门口外侧(地面)300㎜处划一道宽100㎜的红色警示线,防止他人误入。
探伤室筹划书
探伤室筹划书一、人员配置：办公室：3人拍片人员及做表面人员：6人（分两个班，白班和夜班）二：人员职责：1、办公室：a、责任人（1名）：审核底片及统筹安排。
b、评片人员（1名）：评片、出具工艺卡及统计焊缝合格率。
c、出报告人员（1名）：出报告、接待监理、报告及底片存档及其他电脑相关工作。
2、探伤人员（分两个班，一个班3名人员）：a、带班一人，负责培训新人，对本班的工作负责，起到以身作则的作用。
b、每个班带班的需要考取4项无损检测二级证书。
两名成员需考取MT、PT二级证书。
以上所指证书，ASME证书和国内证书都需要。
三：待遇机制：1、拍片人员设定底薪，采取多劳多得的制度。
具体如下：a、每班每月拍片量少于500张时，拍片人员可以周末没活时休息，每个月拿取底薪4000元。
超过500张时，超过的片子数每张算2元/人。
统计片子量时，应扣除复拍片。
b、每月每班有额外奖励。
根据复拍率来进行奖励，复拍率低于10%和5%，分两个档次奖励，超过10%和15%分两个档次罚款。
c、每班需优先拍返修和复拍片，在返修和复拍片拍完或者不方便拍的时候再开始拍新片。
d、有表面探伤任务时，优先完成表面探伤任务。
四：设备配置：1、拍片设备：300kv周向探伤机两台，250kv、200kv周向探伤机各一台。
片袋、像质计、增感屏、洗片夹等各一套。
现场拍片时警戒灯、警戒绳、辐射警报器等。
2、超声波设备：数字式超声检测仪一台，试块一套。
3、磁粉检测设备：便携式磁粉检测仪一台，便携式黑光灯一个，试片一套，磁粉检测材料若干（反差增强剂、磁悬液、高温磁粉、荧光磁粉等）。
4、渗透检测设备：试片一套，渗透检测材料若干（渗透剂、清洗剂、显像计等）。
5、测温仪1个、光照度检测仪1个、观片灯3个、黑度计2个、黑度片1套、电脑3台。
