16G钢筋平法讲解ppt课件
合集下载
钢筋平法识图与钢筋算量PPT课件
03
梁的平法识图与钢筋算量
梁的平法识图
梁的平法图集包括集中标注和原位标 注，集中标注表达梁的通用信息，原 位标注表达梁的详细信息。
梁的钢筋算量
根据平法图集，计算梁的钢筋用量， 包括底筋、面筋、箍筋等，需要考虑 到抗震等级、混凝土强度等因素。板的平法识与钢筋算量板的平法识图
板的平法图集包括板的标准图和板带 图，标准图表达板的通用信息，板带 图表达板的详细信息。
钢筋平法的主要特点是采用标准化的符号和图例，将复杂的结构构件进行拆分， 并标注出各部分所需的钢筋规格、数量、排布方式等信息。
钢筋平法的历史与发展
钢筋平法的起源可以追溯到20世纪80年代，当时为了满足大 规模建筑工程的需要，中国建筑科学研究院与国内主要设计 机构共同研发了一种新型的混凝土结构表示方法。
• 未来，随着建筑工程复杂性的增加，对专业人才的需求也将更加迫切。因此， 需要加强专业人才的培养和培训工作，提高从业人员的专业素质和技术水平。
THANKS.
钢筋平法的基本知识
02
钢筋的种类与规格
热轧光圆钢筋
预应力混凝土用钢绞线
通常用于非预应力混凝土结构，直径 在6-12mm之间。
用于大型预应力混凝土结构，直径在 4-14mm之间。
热轧带肋钢筋
分为HRB335、HRB400和HRB500三 个级别，直径在6-50mm之间，广泛 用于建筑和桥梁工程。
钢筋的符号与表示方法
案例分析的结论与建议
• 不断学习和更新知识是提高钢筋平法识图与钢筋算量能力的关 键。
案例分析的结论与建议
建议
提高对规范和标准的理解 和掌握，确保工作的准确 性和合规性。
加强理论与实践的结合， 多参与实际项目以积累经 验。
梁的平法识图与钢筋算量
梁的平法识图
梁的平法图集包括集中标注和原位标 注，集中标注表达梁的通用信息，原 位标注表达梁的详细信息。
梁的钢筋算量
根据平法图集，计算梁的钢筋用量， 包括底筋、面筋、箍筋等，需要考虑 到抗震等级、混凝土强度等因素。板的平法识与钢筋算量板的平法识图
板的平法图集包括板的标准图和板带 图，标准图表达板的通用信息，板带 图表达板的详细信息。
钢筋平法的主要特点是采用标准化的符号和图例，将复杂的结构构件进行拆分， 并标注出各部分所需的钢筋规格、数量、排布方式等信息。
钢筋平法的历史与发展
钢筋平法的起源可以追溯到20世纪80年代，当时为了满足大 规模建筑工程的需要，中国建筑科学研究院与国内主要设计 机构共同研发了一种新型的混凝土结构表示方法。
• 未来，随着建筑工程复杂性的增加，对专业人才的需求也将更加迫切。因此， 需要加强专业人才的培养和培训工作，提高从业人员的专业素质和技术水平。
THANKS.
钢筋平法的基本知识
02
钢筋的种类与规格
热轧光圆钢筋
预应力混凝土用钢绞线
通常用于非预应力混凝土结构，直径 在6-12mm之间。
用于大型预应力混凝土结构，直径在 4-14mm之间。
热轧带肋钢筋
分为HRB335、HRB400和HRB500三 个级别，直径在6-50mm之间，广泛 用于建筑和桥梁工程。
钢筋的符号与表示方法
案例分析的结论与建议
• 不断学习和更新知识是提高钢筋平法识图与钢筋算量能力的关 键。
案例分析的结论与建议
建议
提高对规范和标准的理解 和掌握，确保工作的准确 性和合规性。
加强理论与实践的结合， 多参与实际项目以积累经 验。
2024年16G101平法培训课件
16G101平法培训课件一、概述16G101平法培训课件是一套以我国建筑行业最新规范《混凝土结构施工图平面整体表示方法制图规则和构造详图》（简称16G101）为基础的培训资料。
本课件旨在帮助建筑从业人员快速掌握16G101平法的制图规则和构造详图，提高施工图绘制质量和效率。
通过对本课件的学习，学员可以熟练运用16G101平法进行建筑结构施工图的绘制，为我国建筑行业的发展贡献力量。
二、16G101平法的基本原理1.平面整体表示方法16G101平法是一种平面整体表示方法，它将建筑结构的平面、立面、剖面等信息整合在一张平面图上，通过不同的图线和符号来表示。
这种方法简化了施工图的绘制过程，提高了制图效率，同时也便于施工人员理解和施工。
2.制图规则16G101平法规定了详细的制图规则，包括图线、符号、文字、尺寸等方面的表示方法。
这些规则有助于统一建筑行业施工图的表示方式，提高施工图的可读性和准确性。
3.构造详图16G101平法还提供了大量的构造详图，包括节点详图、构件详图等。
这些详图详细展示了建筑结构的构造做法，为施工人员提供了明确的施工依据。
三、16G101平法的应用1.施工图的绘制16G101平法广泛应用于建筑结构施工图的绘制。
通过对本课件的学习，学员可以掌握16G101平法的制图规则和构造详图，熟练绘制建筑结构施工图。
2.施工图的审查与修改在施工图审查与修改过程中，运用16G101平法可以快速发现和纠正图纸中的错误，提高施工图的准确性。
3.施工现场的指导16G101平法施工图具有直观、易懂的特点，便于施工现场的技术交底和指导。
施工人员可以依据施工图进行施工，确保建筑结构的施工质量。
4.设计与施工的衔接16G101平法有助于设计与施工之间的衔接，提高建筑行业的工作效率。
设计师可以依据16G101平法制图规则进行设计，施工人员可以依据16G101平法施工图进行施工，实现设计与施工的无缝对接。
四、16G101平法培训课件的内容安排1.制图规则本部分详细讲解16G101平法的制图规则，包括图线、符号、文字、尺寸等方面的表示方法。
16G101平法培训课件
柱嵌固部位的计算
什么是嵌固部位？
嵌固部位即嵌固端就是平常 说的固定端,不允许构件在 此部位有任何位移或相对嵌 固端以上部位位移很小。
嵌固部位的纵计算和箍筋加密
软件设置：
地下一层增加钢筋在嵌固部位的锚固构造
16G P64
11G P58
1、虚线部分表示弯折既可以内侧、也可以外侧弯折。 2、原“基础底面”，修改为“基础顶面”；修订。
总则和一般构造 柱平法制图规则和标准构造详图 剪力墙平法制图规则和标准构造详图 梁平法制图规则和标准构造详图 板平法制图规则和标准构造详图 楼板相关制图规则和标准构造详图
一 内容
总则和一般构造
总说明-平法依据
16G P5
11G P5
1、平法依据变化，参照的规范是近年新修订的版本。 2、新增《中国地震动参数区划图》依据，全国基本没有不设防地区，设防区都需要按抗震考虑。 3、平法图集仅是工程建设行业的标准设计，不是强制规范；规范的修订和图集的修订不可能同步，在 这个窗口期有不符情况，以规范或标准为准。工程技术人员使用时要加以注意。
G101系统图集（混凝土结构施工图平面整体表示方法制图规则和构造详图） 11G101-1，现浇混凝土框架、剪力墙、梁、板 11G101-2，楼梯 11G101-3，基础
G901系统图集（混凝土结构施工钢筋排布规则与构造详图） 12G901-1 12G901-2 12G901-3
平法的发展
03G101系列 《03G101-1》《03G101-2》 《04G101-3》《04G101-4》 《06G101-1》《08G101-5》 《08G101-11》
小结
1、平法的概述 2、新平法修订的依据 3、新平法对非抗震的影响 4、平法的一般构造（钢筋种类、保护层、锚固搭接）
2024版广联达16G101平法培训课件
案例二
某高层建筑采用刚性连接方式，但在地震作用下节点核心区发生了严重破坏。经分析发现，该节点核心区的纵筋 配置不足，导致延性较差。针对这一问题，可以采取增加纵筋数量、提高纵筋强度等措施进行加固处理，同时加 强施工过程中的质量控制和验收工作。
2024/1/29
15
04
楼板配筋设计与施工技巧
2024/1/29
平法识图方法论述
2024/1/29
平法识图基本步骤
熟悉结构施工图，了解设计意图； 掌握平法图集和相关规范；识别剪 力墙构件的编号、类型、尺寸和配 筋等。
平法识图注意事项
注意区分不同构件的平法表示方法； 关注图纸中的说明和注释，理解设 计意图；注意检查构件之间的连接 和构造要求。
22
钢筋翻样技巧分享
4
平法发展历程
01
02
03
初期探索
20世纪90年代，我国结构 工程师开始探索平法表示 方法。
2024/1/29
逐步推广
进入21世纪后，平法逐渐 在建筑行业得到推广和应 用。
规范制定
随着平法的普及和应用， 相关规范标准也逐步完善。
5
基本原理与结构体系
基本原理
平法的基本原理是将结构构件的尺寸和配筋等，按照平面整体表示方法制图规 则，整体直接表达在各类构件的结构平面布置图上。通过平面布置图与标准构 造详图的配合，构成一套完整的结构设计。
剪力墙结构平法识图与钢筋 翻样技巧
2024/1/29
20
剪力墙结构类型及特点介绍
剪力墙结构类型
包括整体墙、小开口整体墙、联肢墙 和壁式框架等。
剪力墙结构特点
具有较高的侧向刚度，适用于高层建筑； 抗侧力性能优越，能有效抵抗风荷载和 地震作用；结构布置灵活，便于满足建 筑功能要求。

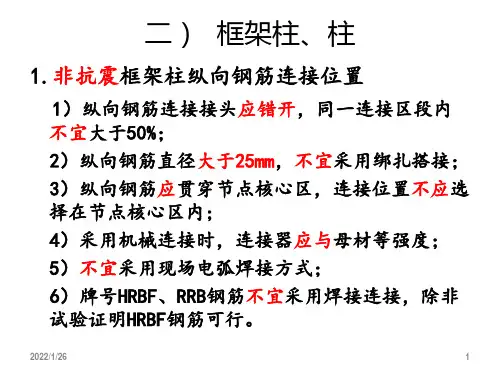

16G101图集平法识图与钢筋计算PPT G901-2
2022/1/26
38
9）梁侧面钢筋（腰筋）的排布
（1）梁腹板高度 hw≥450mm时（板底至下部钢筋合 力点）,需要设置构造腰筋G，腰筋间距不宜大于 200mm；
（2）抗扭纵向钢筋N应在梁侧面均匀对称布置（梁 四角也为抗扭腰筋），间距不应大于200mm及梁的 短边尺寸；
2022/1/26
39
3）拉结钢筋的排布及构造
（1）梁端均做135°弯钩，同时拉住腰筋及箍筋；
（2）设计文件无特殊要求时，间距为箍筋间距的2 倍，竖向交错布置；
（3）抗震框架梁，弯钩后的直线段为10d，其他情 况为5d（与腰筋的性质无关）；
2022/1/26
40
A.角柱上、下纵向钢筋一侧直线锚固，另一侧弯折 锚固钢筋排布及构造。
2022/1/26
2022/1/26
12
唐山地震节点区未配置箍筋破坏
2022/1/26
13
柱端箍筋未作加密
2022/1/26
14
纵向钢筋搭接、箍筋未加密、未做复合箍筋
2022/1/26
15
g）穿层柱箍筋加密区按几何尺寸计算柱净高；
h）一个方向无框架梁时箍筋加密区柱净高计算方 法； i）错层节点核心区范围。
2022/1/26
41
B.边、角柱上、下纵向钢筋弯折锚固，竖直段不重 叠钢筋排布及构造（水平段足够)。
2022/1/26
42
C.边、角柱上、下纵向钢筋弯折锚固，为保证水平 段长度，竖直段重叠钢筋排布及构造。
2022/1/26
43
D.楼层端节点，梁纵向钢筋端部加锚板的锚固钢筋排 布构造做法，长度是含锚板厚度在内，宜伸至柱竖 向钢筋内侧。
度相同）
1）框架梁上部钢筋宜按主框架梁（或长方向）在 上部，另一方向自然弯曲在下部排布；
16G101图集平法识图与钢筋计算G901-4PPT培训课件
（2）附加横向钢筋也可做成封闭箍筋与固定箍筋 合并设置；
2020/11/20
27
（3）利用筏板封边纵向钢筋、基础梁腰筋作为附加
横向钢筋(不足部分另补)；从柱边延伸长度应不 小于la;
2020/11/20
28
7）柱基础为上反基础梁时
（1）在梁范围内设置附加横向箍筋，筏板内设置 固定箍筋；
（2）当设置基础梁端水平加腋时，不满足保护层 厚度大于5d，可使加腋的水平构造钢筋满足附加横 向钢筋的直径和间距要求，柱内只设置固定箍筋；
1
一）普通板式楼梯
1.第一跑与基础的钢筋排布与构造 1）与条形基础相连 （1）根据支座的设计支承假定确定上部钢筋的 弯折锚固水平段长度； （2）下部纵向钢筋在支座内的锚固长度； （3）第一根分布钢筋距支座的距离；
2020/11/20
2
（4）有抗震设防要求时，上、下纵向钢筋在支座内的 锚固长度要求；
2）满足直线锚固长度且能固定在设计位置上，可 在端部不做水平弯折； 3）弯折锚固竖直段长度应不小于0.6labE(0.6lab) 且弯折后的直线段为12d；
2020/11/20
31
4）基础厚度较大，考虑竖向分布钢筋的固定时，可 根据实际情况“隔一布一”或每隔1米有一根钢筋 伸至基础底板；
5）在锚固区设置2道水平分布钢筋且间距不大于 500mm的水平固定钢筋，并每层均设置水平拉结钢 筋，不容许点焊固定；
（1）直线锚固、弯折锚固长度的要求同前；
（2）基础梁范围保护层厚度≤ 5d时，可结合基础 梁的腰筋设置横向构造钢筋；
2020/11/20
35
3.地下室外墙竖向钢筋在基础中锚固
1）竖直段满足应不小于0.6labE(0.6lab)且弯折后 的直线段为12d；
2020/11/20
27
（3）利用筏板封边纵向钢筋、基础梁腰筋作为附加
横向钢筋(不足部分另补)；从柱边延伸长度应不 小于la;
2020/11/20
28
7）柱基础为上反基础梁时
（1）在梁范围内设置附加横向箍筋，筏板内设置 固定箍筋；
（2）当设置基础梁端水平加腋时，不满足保护层 厚度大于5d，可使加腋的水平构造钢筋满足附加横 向钢筋的直径和间距要求，柱内只设置固定箍筋；
1
一）普通板式楼梯
1.第一跑与基础的钢筋排布与构造 1）与条形基础相连 （1）根据支座的设计支承假定确定上部钢筋的 弯折锚固水平段长度； （2）下部纵向钢筋在支座内的锚固长度； （3）第一根分布钢筋距支座的距离；
2020/11/20
2
（4）有抗震设防要求时，上、下纵向钢筋在支座内的 锚固长度要求；
2）满足直线锚固长度且能固定在设计位置上，可 在端部不做水平弯折； 3）弯折锚固竖直段长度应不小于0.6labE(0.6lab) 且弯折后的直线段为12d；
2020/11/20
31
4）基础厚度较大，考虑竖向分布钢筋的固定时，可 根据实际情况“隔一布一”或每隔1米有一根钢筋 伸至基础底板；
5）在锚固区设置2道水平分布钢筋且间距不大于 500mm的水平固定钢筋，并每层均设置水平拉结钢 筋，不容许点焊固定；
（1）直线锚固、弯折锚固长度的要求同前；
（2）基础梁范围保护层厚度≤ 5d时，可结合基础 梁的腰筋设置横向构造钢筋；
2020/11/20
35
3.地下室外墙竖向钢筋在基础中锚固
1）竖直段满足应不小于0.6labE(0.6lab)且弯折后 的直线段为12d；
钢筋平法讲解PPT课件
验收标准
钢筋安装完成后，应按照相关规范进行验收，包括外观检查、尺寸偏差检查、力学性能检测等。
钢筋平法在工程中的
05
应用实例
梁板类构件的钢筋平法应用
梁的平面表示方法
包括集中标注和原位标注两种方 式，集中标注表达梁的通用数值，
原位标注表达梁的特殊数值。
板的平面表示方法
采用平面注写方式，包括板块集 中标注和板支座原位标注两种方
包括约束边缘构件和构造边缘构件两种类型，具体构造要求根据抗震等
级和轴压比确定。
基础类构件的钢筋平法应用
独立基础的平面表示方法
01
采用平面注写方式，包括独立基础集中标注和独立基础原位标
注两种方式。
条形基础的平面表示方法
02
采用截面注写方式或列表注写方式，具体表达内容包括基础底
面标高、基础顶面标高、基础截面尺寸等。
钢筋平法讲解ppt课件
contents
目录
• 钢筋平法概述 • 钢筋平法基本原理 • 钢筋平法识图与标注 • 钢筋加工与安装工艺 • 钢筋平法在工程中的应用实例 • 钢筋平法的质量控制与安全防护措施
钢筋平法概述
01
定义与作用
定义
钢筋平法是一种简化的钢筋结构 表示方法，通过平面图纸表达钢 筋在构件中的布置、形状、数量 和规格等信息。
钢筋的剪切性能
钢筋在剪切作用下，断口呈斜截面， 剪切强度与钢筋的直径和材质有关。
钢筋与混凝土的粘结机理
化学胶结力
混凝土中的水泥凝胶与钢 筋表面的氧化物发生化学 反应，形成化学键，产生 胶结力。
摩擦力
混凝土收缩时对钢筋产生 径向压力，使钢筋与混凝 土之间产生摩擦力。
机械咬合力
钢筋表面凹凸不平，与混 凝土之间产生机械咬合作 用。
钢筋安装完成后，应按照相关规范进行验收，包括外观检查、尺寸偏差检查、力学性能检测等。
钢筋平法在工程中的
05
应用实例
梁板类构件的钢筋平法应用
梁的平面表示方法
包括集中标注和原位标注两种方 式，集中标注表达梁的通用数值，
原位标注表达梁的特殊数值。
板的平面表示方法
采用平面注写方式，包括板块集 中标注和板支座原位标注两种方
包括约束边缘构件和构造边缘构件两种类型，具体构造要求根据抗震等
级和轴压比确定。
基础类构件的钢筋平法应用
独立基础的平面表示方法
01
采用平面注写方式，包括独立基础集中标注和独立基础原位标
注两种方式。
条形基础的平面表示方法
02
采用截面注写方式或列表注写方式，具体表达内容包括基础底
面标高、基础顶面标高、基础截面尺寸等。
钢筋平法讲解ppt课件
contents
目录
• 钢筋平法概述 • 钢筋平法基本原理 • 钢筋平法识图与标注 • 钢筋加工与安装工艺 • 钢筋平法在工程中的应用实例 • 钢筋平法的质量控制与安全防护措施
钢筋平法概述
01
定义与作用
定义
钢筋平法是一种简化的钢筋结构 表示方法，通过平面图纸表达钢 筋在构件中的布置、形状、数量 和规格等信息。
钢筋的剪切性能
钢筋在剪切作用下，断口呈斜截面， 剪切强度与钢筋的直径和材质有关。
钢筋与混凝土的粘结机理
化学胶结力
混凝土中的水泥凝胶与钢 筋表面的氧化物发生化学 反应，形成化学键，产生 胶结力。
摩擦力
混凝土收缩时对钢筋产生 径向压力，使钢筋与混凝 土之间产生摩擦力。
机械咬合力
钢筋表面凹凸不平，与混 凝土之间产生机械咬合作 用。
16G系列钢筋平法工程(图文详解)
在11G101-1P9，关于柱表注写2.2.2规定第6条，注写柱箍筋说明中
“当框架节点核 芯区内箍筋设置不同时，应在括号中注明核芯区箍筋直
径及间距。”
如
，表示柱中箍筋为HPB300级钢筋，
直径 10，加密区间距为100，非加密区间距0 200，框架节点核芯区箍
筋为HPB300级钢筋，直径 12，间距为100
16G101-3 混凝土结构施工图平面整体表示方法制图规则和构造详图 （独立基础、条型基础、筏型基础及桩基承台）
混凝土保护层
环境类别
一 二a 二b
三a 三b
混凝土保护层最小厚度(mm)
16G 101-1 P54
墙、板
梁、柱
15
20
20
25
25
35
30
40
40
50
混凝土保护层
1、表中混凝土保护层厚度指最外层钢筋外边缘至混凝土表 面的距离，适用于设计使用年限为50年的钢筋混凝土结构。 2、构件中受力钢筋的保护层厚度不应小于钢筋的公称直径。 3、设计使用年限为100年的混凝土结构，一类环境中，最外 层钢筋的保护层厚度不应小于下表中数值的1.4倍；二、三类 环境中，应采取专门的有效措施。 4、混凝土强度等级 不大于C25时，表中保护层厚度数值应 增加5mm。 5、基础底面钢筋保护层的厚度，有混凝土垫层时应从垫层 顶面算起，且不应小于40mm。
框架柱钢筋设置及构造
基础插筋
地下室纵筋
框
架
中间层纵筋
首层纵筋
柱
纵筋
应
顶层纵筋
标准层纵筋
考
虑
变截面插筋
计
算
的
箍筋
钢
筋
接头
16G101平法识图基础知识ppt课件
2024/7/10
14
平法图集介绍
❖ 建筑结构施工图平面整体设计方法 （简称平法）表达形式，概括来讲，是把 结构构件的尺寸和配筋等，按照平面整体 表示方法制图规则，整体直接表达在各类 构件的结构平面布置图上，再与标准构造 详图相配合，即构成一套新型完整的结构 设计。
2024/7/10
15
平法图集介绍
❖ 16G101系列图集2016年9月1日正式实施。
图集包括《混凝土结构施工图平面整体表示方法制图规
则和构造详图》：16G101-1、16G101-2、16G101-3
16G101-1 现浇混凝土框架、剪力墙、梁、板 16G101-2 现浇混凝土板式楼梯 16G101-3 独立基础、条形基础、筏形基础及桩基础
2024/7/10
6
请找出 开口箍筋
请说出 纵筋根数
请说出 箍筋类型
这里有 哪些钢筋
2024/7/10
9
这是什么 节点
2024/7/10
10
拉筋在 哪里？
传统图示方法
你能用 平法表示 此梁吗
2024/7/10
12
平法图例及特点
平法图 集特点
2024/7/10
13
课程介绍
❖ 本课程是学习建筑工程计量与计价、 工程造价软件应用的基础课程，通过对 本课程学习，使学生能看懂平法施工图， 理解平法设计和各构件的钢筋锚固、连 接、根数等构造，在理解平法设计的基 础上，整理出具体的计算公式，本课程 重难点是构件钢筋工程量的计算。
模块一 基础知识
1 2 3 4 5 6
7
2024/7/10
目录
基础知识 梁钢筋算量 柱钢筋算量 板钢筋算量 剪力墙钢筋算量 楼梯钢筋算量 基础钢筋算量
16G101图集平法识图与钢筋计算G901-3PPT培训课件
2020/11/20
29
3.边缘构件竖向分布钢筋的连接及构造做法
1）竖向钢筋应按受拉钢筋要求连接； 2）抗震设计时，任何连接方式接头面积百分率不 宜大于50%； 3）采用绑扎搭接连接时，
端部错开0.3llE(0.3ll);
4）搭接长度为1.2laE
(1.2la)。
2020/11/20
30
5）焊接连接应错开35d（按较小直径）和500mm两 者较大值，接头面积百分率不宜大于50%（隔一错 一）；
2020/11/20
26
二）边缘构件、暗柱
1. 剪力墙的底部加强区设计的目的:
1） 避免剪力墙的底部脆性剪切破坏; 2）改善整个结构的抗震性能;
2.剪力墙的底部加强区的高度
1） 部分框支剪力墙: ① 取框支层加框支层以上二层; ② 取落地剪力墙总高度的1/10; ③ 取以上两值较大者;
2020/11/20
三、剪力墙
一）剪力墙墙肢 二）边缘构件、暗柱 三）连梁、暗梁
2020/11/20
1
一）剪力墙墙肢
1.竖向分布钢筋的连接及构造做法
1）一、二抗震等级底部加强区，采用绑扎搭接连 接时，应错开500mm，搭接长度为1.2laE(1.2la）； 2）其他部分可在同一位置绑扎搭接连接；
2020/11/20
2
2）可在边缘构件外、暗柱外的墙肢内搭接连接；
2020/11/20
4
3）除一、二抗震等级底部加强区外，其他部位均可 在同一搭接区连接，搭接长度为1.2laE(1.2la）；
4）搭接位置宜选择在边缘构件外、暗柱外的墙肢内 搭接连接；
5）若采用机械或焊接连接时，应按受拉钢筋的要求 进行，且满足连接区域及接头面积百分率的要求；
16G101平法培训课件
钢筋用量计算是根据设计图纸和施工 要求，计算出所需钢筋的总用量，以 便于材料的采购和加工计划的制定。
在进行钢筋用量计算时，需要遵循平 法的相关规定和构造要求，同时还需 要考虑施工过程中的损耗和变化。
钢筋用量的计算需要考虑的因素包括 ：构件的数量、构件的尺寸、钢筋的 直径、钢筋的间距、钢筋的锚固长度 等。
隐蔽工程验收
对隐蔽工程进行验收，确 保其质量符合要求，防止 隐患产生。
成品质量控制
成品检验
对完成的工程进行检验，确保其 质量符合设计要求和相关标准。
质量评估
对成品的质量进行评估，总结经 验教训，提高后续工程的质量。
质量保修
对存在质量问题的成品进行保修 ，及时处理客户反馈，维护企业
形象。
THANKS FOR WATCHING
钢筋重量计算
钢筋重量计算是根据钢筋的长度 和直径计算出钢筋的重量，以便
于材料的采购和加工。
钢筋重量的计算公式为：重量 = 长度 × 直径 × 密度。其中，密 度是钢筋材料的密度，一般为
7.85吨/立方米。
在进行钢筋重量计算时，需要注 意单位的统一，同时还需要考虑
钢筋加工过程中的损耗。
钢筋用量计算
平法的应用范围
平法广泛应用于各种类型的建筑结 构设计中，包括住宅、办公楼、商 业中心、桥梁、工业厂房等。
02 平法图集解析
梁平法施工图
01
梁平法施工图是采用平 面注写的形式，把梁的 尺寸、编号、配筋等详 细标注出来。
02
梁的平面注写主要包括 集中标注和原位标注两 部分。
03
集中标注主要标注梁的 编号、截面尺寸、箍筋 直径和间距等信息。
03 平法钢筋计算
钢筋长度计算
钢筋精细化管理-16G平法解析PPT课件
营提供了有力保障。
THANKS.
16G平法有助于实现钢筋加工 制作过程的数字化管理，提高 数据处理的准确性和效率。
16G平法规范了钢筋加工制作 的检验标准和方法，确保加工 成品的质量符合设计要求。
16G平法在钢筋安装管理中的应用
16G平法为钢筋安装提供了详细的技术指导和操作规范， 有助于提高安装质量和安全性。
16G平法有助于优化钢筋安装的施工方案，提高施工效 率，降低施工成本。
16G平法解析
02
16G平法的基本概念
16G平法是一种基于平面图纸的钢筋 混凝土结构施工图表示方法，通过标 准化的符号和图例，将复杂的结构构 件简化为易于理解的二维图形。
它采用统一的规则和符号，将结构构 件的尺寸、配筋、构造要求等信息清 晰地标注在图纸上，方便施工人员理 解和操作。
16G平法的应用范围
局限性
由于二维图纸的局限性，对于一 些复杂的三维结构，16G平法可 能无法完全准确地表达，需要结 合其他辅助手段进行说明。
钢筋精细化管理具体
03
措施
钢筋材料管理
严格把控钢筋材料质量
确保进场钢筋符合设计要求和国家标 准，对不合格钢筋进行退回或降级处 理。
合理规划钢筋材料存放
根据施工进度和材料特性，合理安排 钢筋的存放位置和堆放方式，避免材 料损坏或锈蚀。
钢筋精细化管理-16g平 法解析
目录
• 钢筋精细化管理概述 • 16G平法解析 • 钢筋精细化管理具体措施 • 16G平法在钢筋精细化管理中的应用 • 案例分析
钢筋精细化管理概述
01
钢筋精细化管理的重要性
01
02
03
提高工程质量
通过精细化管理，确保钢 筋加工、安装等环节的规 范性和准确性，从而提高 工程质量。
16G101图集平法讲解课件(6)(2024)
2024/1/30
6
02
梁平法识图与钢筋构造
2024/1/30
7
梁平法识图基础
梁平法的基本概念
梁平法是一种基于平面表示的钢筋混 凝土结构施工图表示方法，通过平面 布置图、配筋图和剖面图等表达梁的 构造和配筋情况。
梁平法图纸的组成
梁平法图纸的识读方法
首先了解梁的编号、截面尺寸、配筋 情况等基本信息，然后结合剖面图和 钢筋表，逐步深入理解梁的构造和配 筋细节。
引入新技术和新材料
随着科技的不断进步和新材料的不 断涌现，可以引入新技术和新材料 来优化平法施工图的设计和应用。
2024/1/30
推动信息化和智能化发展
利用信息技术和智能化技术来推动 平法施工图的信息化和智能化发展 ，提高设计效率和施工质量。
加强设计和施工人员的培训
加强对设计和施工人员的培训和教 育，提高他们的专业技能和素质， 为平法施工图的优化和应用提供有 力的人才保障。
01
剪力墙又称抗风墙或抗震墙，主要作用是在房屋建筑中承受风
荷载或地震作用引起的水平荷载，防止结构剪切破坏。
剪力墙的类型
02
根据结构形式可分为整体墙、小开口整体墙、联肢墙和壁式框
架等。
平法识图的基本规则
03
包括图纸比例、线型、标注方法、钢筋表示方法等。
20
钢筋构造原理及规则
钢筋的种类和规格
包括受力筋、箍筋、拉结筋等， 各种钢筋的规格和性能也有所不
23
基础平法识图基础
了解平法图集的基本 概念和构成
平法图集是一种标准化的建筑结构施 工图集，包括建筑、结构、给排水、 电气等各个专业的设计内容，采用平 面整体表示方法进行绘制。
掌握基础平法识图的 基本原理
钢筋平法识读与计算优秀课件.ppt
1.列表注写方式 2.截面注写方式
钢筋平法识读与计算优秀课件
柱平法的列表注写方式 是在柱平面布置图上分别在同一编号 的柱中选择一个（有时要选择几个）截 面标注几何参数代号，在柱表中注写柱 号、柱段起止标高、几何尺寸、配筋等 具体的数值，并配以各种截面形状及箍 筋类型图。
钢筋平法识读与计算优秀课件
钢筋平法识读与计算优秀课件
钢筋平法识读与计算优秀课件
剪力墙平法列表注写方式
对应于剪力墙平面布置图上的编号，在表格中绘制截面 配筋图并注写几何尺寸与配筋数值。 ★分剪力墙柱表、剪力墙身表、剪力墙梁表
钢筋平法识读与计算优秀课件
剪力墙平法截面注写方式
在剪力墙平面布置图上，直接在墙柱、墙身、墙梁 上注写截面尺寸和配筋具体数值。
钢筋平法识读与计算优秀课件
＝外皮尺寸和－弯曲调整值。
作90°弯折的弯曲调整值
＝1.215d+0.215D
作135°弯折的弯曲调整值
＝0.822d-0.178D
钢筋平法识读与计算优秀课件
下料长度
5.箍筋的形式及弯钩计算
箍筋形式：一般情况下，作成“闭式”，即四面都为 封闭，箍筋的末端带有弯钩，并且有半圆弯钩、直弯钩、 斜弯钩三种，河北地区属于抗震设防带所以一般采用斜弯 钩。用Ⅰ级钢筋或冷拔低碳钢丝制作的箍筋，其弯钩的弯 曲直径应大于受力钢筋直径，且不小于箍筋直径的2.5倍； 弯钩平直部分的长度：对于一般构件，不宜小于箍筋直径 的5倍，对有抗震要求的结构，不应小于箍筋直径的10倍。
框架结构中应用得很普偏，当采用II级钢筋时，取D等于4d，可以根 据以上的公式计算其弯钩增加长度。如果实际工程中受力钢筋直径 大于2.5d（对I级钢筋或冷拔低碳钢丝）或4d（对于II级钢筋）时，也 可以根据以上的公式计算。
钢筋平法识读与计算优秀课件
柱平法的列表注写方式 是在柱平面布置图上分别在同一编号 的柱中选择一个（有时要选择几个）截 面标注几何参数代号，在柱表中注写柱 号、柱段起止标高、几何尺寸、配筋等 具体的数值，并配以各种截面形状及箍 筋类型图。
钢筋平法识读与计算优秀课件
钢筋平法识读与计算优秀课件
钢筋平法识读与计算优秀课件
剪力墙平法列表注写方式
对应于剪力墙平面布置图上的编号，在表格中绘制截面 配筋图并注写几何尺寸与配筋数值。 ★分剪力墙柱表、剪力墙身表、剪力墙梁表
钢筋平法识读与计算优秀课件
剪力墙平法截面注写方式
在剪力墙平面布置图上，直接在墙柱、墙身、墙梁 上注写截面尺寸和配筋具体数值。
钢筋平法识读与计算优秀课件
＝外皮尺寸和－弯曲调整值。
作90°弯折的弯曲调整值
＝1.215d+0.215D
作135°弯折的弯曲调整值
＝0.822d-0.178D
钢筋平法识读与计算优秀课件
下料长度
5.箍筋的形式及弯钩计算
箍筋形式：一般情况下，作成“闭式”，即四面都为 封闭，箍筋的末端带有弯钩，并且有半圆弯钩、直弯钩、 斜弯钩三种，河北地区属于抗震设防带所以一般采用斜弯 钩。用Ⅰ级钢筋或冷拔低碳钢丝制作的箍筋，其弯钩的弯 曲直径应大于受力钢筋直径，且不小于箍筋直径的2.5倍； 弯钩平直部分的长度：对于一般构件，不宜小于箍筋直径 的5倍，对有抗震要求的结构，不应小于箍筋直径的10倍。
框架结构中应用得很普偏，当采用II级钢筋时，取D等于4d，可以根 据以上的公式计算其弯钩增加长度。如果实际工程中受力钢筋直径 大于2.5d（对I级钢筋或冷拔低碳钢丝）或4d（对于II级钢筋）时，也 可以根据以上的公式计算。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 决定抗震等级的三个因素（1.结构类型；2.设防 烈度；3.檐高）
• 保护层的厚度 • 混凝土标号 如C30 影响钢筋的锚固长度，搭接
长度(详细情况见图集53页) • 搭接形式（影响柱的箍筋根数及纵向钢筋长度）
18
结构说明
• （1）抗震等级、抗震设防烈度
• （2）环境类别或保护层厚度
• （3）混凝土强度等级
5
1.1一般知识
1、钢筋种类:
1.1 按照生产条件的不同分为：热轧钢筋 、冷拉钢筋 、热处理钢筋 、冷拔低 碳钢丝 等。
1.1.1 热轧钢筋（普通钢筋）按照强度分为：Ⅰ、Ⅱ、Ⅲ、Ⅳ四个等级 （Ⅰ、 Ⅱ、Ⅲ、Ⅳ是罗马字母，读一、二、三、四）。表示符号：
1.1.2 冷拉钢筋（预应力钢筋）表示符号：
2.1 按照外形一般分为：圆钢和螺纹钢
长度使得钢筋能通过粘结应力把拉拔传递给砼，此埋
入长度即为锚固。最小锚固长度：La;抗震锚固 长度:Lae
12
弯钩：为了保证可靠粘结与锚固光圆钢末端做成的
弯钩，有90、135、 180 度。
弯曲调整值：钢筋弯曲时外侧伸长，内侧缩短，轴
线长度不变。因弯曲处形成圆弧而量尺寸又是延直线 外，量外包尺寸，因此弯曲钢筋的量度尺寸大于下料 尺寸，两者之间的差值 叫弯曲调整值。
1
平法？
• 1、表达方式。 • 2、设计依据。
2
平法（11G101）
➢ 1.制图规则标准化，结构设计图纸数字化、符号 化。 2.结构构造标准化，构造详图形象化、直观化，施工易懂、易操作。 3.分结构层设计的图纸与水平逐层施工的顺序完全一致，施工识图、 记忆、查找均方便，施工工程师对结构易形成整体概念。 4.监理方便，可以实现高效率地对所有构件逐一进行全面质量检查。
150 250 6 22 4/2 6 22 4/2
2 16 10-200(2)
A
6900 6 22 2/4
250 6 22 4/2
1800 150 150 250 6 22 4/2 6 22 4/2
2 20
6900 7 20 3/4
KL4(3A) B
C
跨中钢筋
250 150 6 22 4/2
D
26
上部贯通筋
21
22
梁的平面注写方式
23
梁中筋骨架
上：上通筋 中：侧面钢筋 下：下部钢筋(通长或不通长) 左：左支座钢筋 中：架立钢筋或跨中钢筋 右：右支座钢筋 箍筋
25
关于平法的识图及配筋构造
✓ 跨中钢筋
KL4(3A)250*700 2 22 8-100/200(2)
2400
<=800mm a=45度 次梁加筋按根数计算 长度同箍筋长度
38
39
箍筋
计算公式： 箍筋长度＝ 2*（H-2*25+B-2*25）
+11.9d*2
根数计算＝2*【（加密 区长度-50）/加密间距 +1】+（非加密区长度 /非加密间距-1）
40
41
悬臂梁箍筋
计算公式： 箍筋长度＝ 2*【（H+Hb）/2-2*25+B-2*25】+11.9d*2 根数计算＝（L-2*50）/箍筋间距+1 箍筋全长加密,包括次梁搁置部位。
29
架立筋
计算公式：（Ln净跨长 ） 架立筋长度＝Ln/3+2*搭接（现在图集中是150MM） 平法中P79规定，用于梁上部贯通钢筋由不同直径钢
筋（小直径通长筋）搭接时，取LlE
30
下部钢筋
计算公式：（Ln净跨长 注：下部钢筋 不分上下排） 框架梁下部钢筋＝净跨长度+2*锚固LaE (且≥0.5Hc+5d)
3
怎样算好钢筋量
• 识图能力
图纸 图集
结构说明 配筋图
制图规则
图纸规范化
构造详图 增加识图难度
4
平法适用范围：
1、现浇钢筋砼梁、板
2、现浇钢筋砼柱
11G101-1
3、现浇钢筋砼剪力墙
4、现浇钢筋砼楼梯
11G101-2
5、独立基础、条形基础、筏形基础及桩基承台
11G101-3
平法构成： 1、制图规则 2、构造详图
• （4）钢筋的连接方式
• （5）搭接、锚固长度
• 构件说明
梁 ：吊筋、附加箍筋、拉筋 柱 ：接头形式 板 ：分布筋、板洞加筋 剪力墙：洞口加筋，加暗柱，暗梁
构造筋：砌体加筋，砌块墙中构造柱、圈梁、
过梁
19
受拉钢筋基本锚固长度、锚固长度、 抗震锚固长度、受拉钢筋锚固长度修正系数
20
混凝土结构的环境类别、保护层的最小厚度
搭接：钢筋长度不够需要接长所发生的驳接，有绑
扎搭接、焊接、机械连接。
13
钢筋绑扎搭接
14
15
钢筋搭接图样
16
常见钢筋混凝土构件
•梁 •柱 •板 •剪力墙 •楼梯 •基础
17
影响钢筋计算的因素
• 抗震等级（影响梁的加密区长度： 一级抗震>=2Hb且>=500mm； 二~四级抗震 >=1.5Hb且>=500mm）
6
钢筋一般表示法（钢筋信息）
二级钢筋
一级钢筋
7
1.2钢筋一般表示法（图例）
8
预应力钢筋表示法
9
钢筋涉及概念
10
混凝土保护层：
钢筋的外表面到截面边缘的垂直距离。作用有三：减少砼开 裂后纵向钢筋的锈蚀、高温时使钢筋的温度上升减缓、使纵 筋与砼有较好的粘结。
11
锚固：为了使钢筋不被拔出就必须有一定的埋入
计算公式:
＝各跨长之和-左支座内侧-右支座内侧+锚固＋搭接长度 端支座锚固长度的判别条件： 1、锚固 2、支座宽度－保护层＋15*d
27
端支座负筋
计算公式：（Ln净跨长） 上排钢筋长度＝Ln/3+锚固 下排钢筋长度＝Ln/4+锚固
（锚固同梁上部贯通筋端锚固）
28
中间支座负筋
计算公式：（Ln净跨长） 上排钢筋长度＝2*Ln/3+支座宽度 下排钢筋长度＝2*Ln/4+支座宽度
d
1.25d
b a
按箍筋中心线 L=10d+b+3/8*3.14*D
长度计算：
=10d+(a-d-1.25d)+4.12d
=a+11.9d
D:箍筋135度弯钩 中心直径， D=3.5d
37
吊筋和次梁加筋
计算公式： 吊筋长度＝2*锚固+2*斜段长度+次梁宽度+2*50 框梁高度>800mm a=60度
31
下部不伸入支座钢筋
计算公式： 框架梁下部不伸入支座钢筋＝净跨长度-2*0.1Ln 请注意标注方式
32
腰筋
计算公式：（Ln净跨长 ） 腰筋长度＝净跨长度+2*锚固+搭接
33
34
35
拉筋
计算公式 拉筋长度＝ 梁宽-2*保护层
+2*11.9d+2*d
36
11.9d的推导
弯钩增加值=3/8*3.14*(2.5d +d)-(2.5d+2d)/2=1.9d
• 保护层的厚度 • 混凝土标号 如C30 影响钢筋的锚固长度，搭接
长度(详细情况见图集53页) • 搭接形式（影响柱的箍筋根数及纵向钢筋长度）
18
结构说明
• （1）抗震等级、抗震设防烈度
• （2）环境类别或保护层厚度
• （3）混凝土强度等级
5
1.1一般知识
1、钢筋种类:
1.1 按照生产条件的不同分为：热轧钢筋 、冷拉钢筋 、热处理钢筋 、冷拔低 碳钢丝 等。
1.1.1 热轧钢筋（普通钢筋）按照强度分为：Ⅰ、Ⅱ、Ⅲ、Ⅳ四个等级 （Ⅰ、 Ⅱ、Ⅲ、Ⅳ是罗马字母，读一、二、三、四）。表示符号：
1.1.2 冷拉钢筋（预应力钢筋）表示符号：
2.1 按照外形一般分为：圆钢和螺纹钢
长度使得钢筋能通过粘结应力把拉拔传递给砼，此埋
入长度即为锚固。最小锚固长度：La;抗震锚固 长度:Lae
12
弯钩：为了保证可靠粘结与锚固光圆钢末端做成的
弯钩，有90、135、 180 度。
弯曲调整值：钢筋弯曲时外侧伸长，内侧缩短，轴
线长度不变。因弯曲处形成圆弧而量尺寸又是延直线 外，量外包尺寸，因此弯曲钢筋的量度尺寸大于下料 尺寸，两者之间的差值 叫弯曲调整值。
1
平法？
• 1、表达方式。 • 2、设计依据。
2
平法（11G101）
➢ 1.制图规则标准化，结构设计图纸数字化、符号 化。 2.结构构造标准化，构造详图形象化、直观化，施工易懂、易操作。 3.分结构层设计的图纸与水平逐层施工的顺序完全一致，施工识图、 记忆、查找均方便，施工工程师对结构易形成整体概念。 4.监理方便，可以实现高效率地对所有构件逐一进行全面质量检查。
150 250 6 22 4/2 6 22 4/2
2 16 10-200(2)
A
6900 6 22 2/4
250 6 22 4/2
1800 150 150 250 6 22 4/2 6 22 4/2
2 20
6900 7 20 3/4
KL4(3A) B
C
跨中钢筋
250 150 6 22 4/2
D
26
上部贯通筋
21
22
梁的平面注写方式
23
梁中筋骨架
上：上通筋 中：侧面钢筋 下：下部钢筋(通长或不通长) 左：左支座钢筋 中：架立钢筋或跨中钢筋 右：右支座钢筋 箍筋
25
关于平法的识图及配筋构造
✓ 跨中钢筋
KL4(3A)250*700 2 22 8-100/200(2)
2400
<=800mm a=45度 次梁加筋按根数计算 长度同箍筋长度
38
39
箍筋
计算公式： 箍筋长度＝ 2*（H-2*25+B-2*25）
+11.9d*2
根数计算＝2*【（加密 区长度-50）/加密间距 +1】+（非加密区长度 /非加密间距-1）
40
41
悬臂梁箍筋
计算公式： 箍筋长度＝ 2*【（H+Hb）/2-2*25+B-2*25】+11.9d*2 根数计算＝（L-2*50）/箍筋间距+1 箍筋全长加密,包括次梁搁置部位。
29
架立筋
计算公式：（Ln净跨长 ） 架立筋长度＝Ln/3+2*搭接（现在图集中是150MM） 平法中P79规定，用于梁上部贯通钢筋由不同直径钢
筋（小直径通长筋）搭接时，取LlE
30
下部钢筋
计算公式：（Ln净跨长 注：下部钢筋 不分上下排） 框架梁下部钢筋＝净跨长度+2*锚固LaE (且≥0.5Hc+5d)
3
怎样算好钢筋量
• 识图能力
图纸 图集
结构说明 配筋图
制图规则
图纸规范化
构造详图 增加识图难度
4
平法适用范围：
1、现浇钢筋砼梁、板
2、现浇钢筋砼柱
11G101-1
3、现浇钢筋砼剪力墙
4、现浇钢筋砼楼梯
11G101-2
5、独立基础、条形基础、筏形基础及桩基承台
11G101-3
平法构成： 1、制图规则 2、构造详图
• （4）钢筋的连接方式
• （5）搭接、锚固长度
• 构件说明
梁 ：吊筋、附加箍筋、拉筋 柱 ：接头形式 板 ：分布筋、板洞加筋 剪力墙：洞口加筋，加暗柱，暗梁
构造筋：砌体加筋，砌块墙中构造柱、圈梁、
过梁
19
受拉钢筋基本锚固长度、锚固长度、 抗震锚固长度、受拉钢筋锚固长度修正系数
20
混凝土结构的环境类别、保护层的最小厚度
搭接：钢筋长度不够需要接长所发生的驳接，有绑
扎搭接、焊接、机械连接。
13
钢筋绑扎搭接
14
15
钢筋搭接图样
16
常见钢筋混凝土构件
•梁 •柱 •板 •剪力墙 •楼梯 •基础
17
影响钢筋计算的因素
• 抗震等级（影响梁的加密区长度： 一级抗震>=2Hb且>=500mm； 二~四级抗震 >=1.5Hb且>=500mm）
6
钢筋一般表示法（钢筋信息）
二级钢筋
一级钢筋
7
1.2钢筋一般表示法（图例）
8
预应力钢筋表示法
9
钢筋涉及概念
10
混凝土保护层：
钢筋的外表面到截面边缘的垂直距离。作用有三：减少砼开 裂后纵向钢筋的锈蚀、高温时使钢筋的温度上升减缓、使纵 筋与砼有较好的粘结。
11
锚固：为了使钢筋不被拔出就必须有一定的埋入
计算公式:
＝各跨长之和-左支座内侧-右支座内侧+锚固＋搭接长度 端支座锚固长度的判别条件： 1、锚固 2、支座宽度－保护层＋15*d
27
端支座负筋
计算公式：（Ln净跨长） 上排钢筋长度＝Ln/3+锚固 下排钢筋长度＝Ln/4+锚固
（锚固同梁上部贯通筋端锚固）
28
中间支座负筋
计算公式：（Ln净跨长） 上排钢筋长度＝2*Ln/3+支座宽度 下排钢筋长度＝2*Ln/4+支座宽度
d
1.25d
b a
按箍筋中心线 L=10d+b+3/8*3.14*D
长度计算：
=10d+(a-d-1.25d)+4.12d
=a+11.9d
D:箍筋135度弯钩 中心直径， D=3.5d
37
吊筋和次梁加筋
计算公式： 吊筋长度＝2*锚固+2*斜段长度+次梁宽度+2*50 框梁高度>800mm a=60度
31
下部不伸入支座钢筋
计算公式： 框架梁下部不伸入支座钢筋＝净跨长度-2*0.1Ln 请注意标注方式
32
腰筋
计算公式：（Ln净跨长 ） 腰筋长度＝净跨长度+2*锚固+搭接
33
34
35
拉筋
计算公式 拉筋长度＝ 梁宽-2*保护层
+2*11.9d+2*d
36
11.9d的推导
弯钩增加值=3/8*3.14*(2.5d +d)-(2.5d+2d)/2=1.9d
