颅脑体表标志与脑出血穿刺定位方法
合集下载

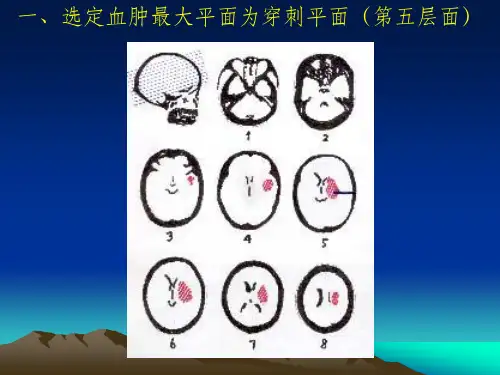

CT定位方法
一、选定血肿最划出 ＢＣ、ＯＢ、ＡＯ、ＡＤ线。
三、在ＣＴ片第五层面上分别测得ＡＯ线长４.5 公分，ＡＤ线长２.５公分。
四、在ＣＴ片上利用比例尺度分别量得ＡＯ线实 长应是９公分；ＡＤ线实长应是５公分
五、确定颅内血肿穿刺点
１、在人体头表一侧划出基线ＥＭ。 ２、在ＥＭ线上方4公分处，平行于ＥＭ线划出ＨＯ线。 ３、用直角尺量出ＡＯ距离为９公分，即定出Ａ点为头表穿刺 点。 ４、选定５公分长，ＹＬ－１型针一套作为颅内血肿穿刺针具。
颅内血肿CT引导动态定位法
头皮表面标示物放置图
根据CT扫描层面确定穿刺点及深度（示意图）
确定穿刺平面及穿刺点示意图
• 打开扫 描机架 定位光 标，横 向光标 与头皮 定位标 记物的 交点即 可确定 穿刺平 面和穿 刺点
三、在ＣＴ片第五层面上分别测得ＡＯ线长４.5 公分，ＡＤ线长２.５公分。
四、在ＣＴ片上利用比例尺度分别量得ＡＯ线实 长应是９公分；ＡＤ线实长应是５公分
五、确定颅内血肿穿刺点
１、在人体头表一侧划出基线ＥＭ。 ２、在ＥＭ线上方4公分处，平行于ＥＭ线划出ＨＯ线。 ３、用直角尺量出ＡＯ距离为９公分，即定出Ａ点为头表穿刺 点。 ４、选定５公分长，ＹＬ－１型针一套作为颅内血肿穿刺针具。
颅内血肿CT引导动态定位法
头皮表面标示物放置图
根据CT扫描层面确定穿刺点及深度（示意图）
确定穿刺平面及穿刺点示意图
• 打开扫 描机架 定位光 标，横 向光标 与头皮 定位标 记物的 交点即 可确定 穿刺平 面和穿 刺点
颅脑体表标志与脑出血穿刺定位方法讲解
中央沟
在前垂线和上横线交 点与后垂线和矢状线 交点的连线上
后垂直线与中垂直线 之间的一段
下端在颞下颌关节上 方5～5．5cm处
外侧裂
中央沟投影线与上横 线交角的平分线
中央沟：翼点至矢状线中点后2cm处的连线 外侧裂：翼点至矢状线前四分之三处的连线 中央前回：位于中央沟投影线前1.5 cm范围内 中央后回：位于中央沟投影线前1.5 cm范围内
额部穿刺
额 部 穿 刺 术 后
额 部 穿 刺 术 后
丘脑血肿穿刺
穿刺目标 体位：仰卧or侧卧 穿刺点 穿刺方向 穿刺深度：8cm
丘脑出血 穿刺体位
术前
术中CT
术前
术后 第2天
术中
术后 第7天
小脑血肿穿刺
体位：侧卧 切口类型： 穿刺点
横窦下2cm，中线旁开3cm 皮肤or骨孔
穿刺方向 穿刺深度：6cm，骨外板下4cm
万** 男
72岁 术前一
术 前 二
术后第1天
术后第3天
术后第23天
小脑血肿穿刺思考？？
➢切口类型： ➢穿刺点
➢横窦下2cm，中线旁开3cm ➢皮肤or骨孔
➢穿刺方向 ➢穿刺深度：6cm，骨外板下4cm ➢术前CT体位选择：曲颈位？
复杂穿刺病例
顶枕沟：从人字点上方约1.25cm处向外侧引一条长
1.25～2.25cm的线
大脑下缘：自鼻根上方约1.25 cm处开始向外，沿
眶上缘向后，经颧弓上缘、外耳门上缘至枕外隆凸的连 线上
脑膜中动脉：
主干投影位于下横线与前垂线相交处至颧 弓中点上方约2 cm处
平颧弓中点上方2cm处，分为前、后两支 前支经翼点，向后上弯曲走向颅顶 后支经上横线与中垂线的交点，斜向上后
颅脑体表标志及脑出血穿刺定位方法
方1.5cm，外耳道中心点后约 3.5cm处 ➢适对横窦转折为乙状窦处 ➢额结节
➢乳突 ➢位于耳垂后方 ➢后部的内面为乙状窦沟，容纳乙
状窦 ➢枕外隆凸 ➢位于枕骨外面中部的隆起 ➢其内面为窦汇 ➢上项线 ➢由枕外隆凸向两侧延伸的弓形骨
➢前囱点 ➢又称额顶点、冠矢点 ➢自眉间向后13cm处 ➢冠状缝与矢状缝汇合处 ➢新生儿前囱位于此点 ➢人字点 ➢又称顶枕点 ➢位于枕外隆凸上方约6cm处 ➢矢状缝和人字缝的交点处
病例三
李**，男，61岁 右侧基底节区及丘脑出血破入脑室 右侧小脑幕切迹疝
术前CT及设计
术前定位及再次设计
右颞双管穿刺 双额脑室穿刺 颅内压监护
术 中 C T
术后第2天，丘脑引流管拔出1.5cm
术后第6天，再次注射尿激酶后拔除
讨论
• 穿刺or开颅？ • 术中清除血肿量 • 穿刺经验、小技巧、
两支
前支经翼点，向后上弯曲走向颅顶 后支经上横线与中垂线的交点，斜向
脑血肿穿刺引流术
血肿穿刺三要素
• 穿刺点
• 定位方法（颞、额、小脑、任一 点）
• 标记 • 穿刺方向 • 凭感觉or垂直骨面or划线or标记
对侧点
主要内容
➢基底节血肿 ➢颞叶置管 ➢额叶置管 ➢丘脑血肿 ➢小脑血肿 ➢复杂穿刺病例
定 位
C
T 后 调 整
穿刺方向的把握
单 颞 穿 刺 术 前
单 穿 刺 术 后
双 颞 穿 刺 术 前
双 颞 穿 刺 术 后
基底节区脑出血的额部穿刺
• 穿刺点 • 定位方法 • 穿刺方向 • 两侧血肿定位点连线方向 • 倾斜方向 • 穿刺深度 • 实际测量法：6+2cm
额部穿刺
➢乳突 ➢位于耳垂后方 ➢后部的内面为乙状窦沟，容纳乙
状窦 ➢枕外隆凸 ➢位于枕骨外面中部的隆起 ➢其内面为窦汇 ➢上项线 ➢由枕外隆凸向两侧延伸的弓形骨
➢前囱点 ➢又称额顶点、冠矢点 ➢自眉间向后13cm处 ➢冠状缝与矢状缝汇合处 ➢新生儿前囱位于此点 ➢人字点 ➢又称顶枕点 ➢位于枕外隆凸上方约6cm处 ➢矢状缝和人字缝的交点处
病例三
李**，男，61岁 右侧基底节区及丘脑出血破入脑室 右侧小脑幕切迹疝
术前CT及设计
术前定位及再次设计
右颞双管穿刺 双额脑室穿刺 颅内压监护
术 中 C T
术后第2天，丘脑引流管拔出1.5cm
术后第6天，再次注射尿激酶后拔除
讨论
• 穿刺or开颅？ • 术中清除血肿量 • 穿刺经验、小技巧、
两支
前支经翼点，向后上弯曲走向颅顶 后支经上横线与中垂线的交点，斜向
脑血肿穿刺引流术
血肿穿刺三要素
• 穿刺点
• 定位方法（颞、额、小脑、任一 点）
• 标记 • 穿刺方向 • 凭感觉or垂直骨面or划线or标记
对侧点
主要内容
➢基底节血肿 ➢颞叶置管 ➢额叶置管 ➢丘脑血肿 ➢小脑血肿 ➢复杂穿刺病例
定 位
C
T 后 调 整
穿刺方向的把握
单 颞 穿 刺 术 前
单 穿 刺 术 后
双 颞 穿 刺 术 前
双 颞 穿 刺 术 后
基底节区脑出血的额部穿刺
• 穿刺点 • 定位方法 • 穿刺方向 • 两侧血肿定位点连线方向 • 倾斜方向 • 穿刺深度 • 实际测量法：6+2cm
额部穿刺
颅脑体表定位与CT定位
黄色实线为标准扫描线， 还原之后，黄色虚线即 为实际扫描线
瞳孔层面，外耳道上 第8层面
4cm
第二步：定位上下边界
以外耳道层面为参考，定位 血肿最低点（距外耳道层面 4.5cm），最大平面（距外 耳道层面6.5cm）与最高点 （图中未显示）
外耳道 层面
最低点 最大层面
第三步：定位前后边界
将外耳道连线与比例尺的对 应关系还原至血肿最大平面， 找到外耳道在最大层面的投 影（即黄点处），通过比例 尺计算黄点至血肿前后边界 距离，即为血肿前后边界
对比 Rhoton定位法 Krǒnlein定位法
· ·
·
对比 Rhoton定位法 Krǒnlein定位法
对比 Rhoton定位法 Krǒnlein定位法
哪种更准确？
4. Ribas定位法 鼻根点至冠状缝：13cm 冠状缝至人字点：13cm
三、定位方法
4cm
上中央沟 中
点
点
1/2点至冠状缝：2cm
2.5cm 3cm
三、定位方法
2. Poirier定位法 外侧裂：背外侧面，鼻根点至人字点连
线，中1/3段 上中央沟点：同Rhoton 中央沟：上中央沟点至外侧裂起始部
上中央沟点 中央沟
三、定位方法
3. Krǒnlein定位法
六条重要标志线 AB线(下水平线) 眶下缘与外耳道上缘连线 CD线(上水平线) 经眶上缘，与AB线平行 EF线(前垂直线) 经颧弓中点与AB线的垂直线 GH线(中垂直线) 经下颌关节中点(髁突中点)的垂直线 IK线(后垂直线) 经乳突根部后缘的垂直线 矢状线：鼻根点与枕外隆突的连线 五个重要交点 P点：颧弓中点 M点：翼点，脑膜中动脉前支通过 O点：脑膜中动脉后支通过 K点：中央沟上端，相当于矢状线中点后2cm N点：角KMD平分线与矢状线交点
