35kV软导线户外热缩终端制作工艺规范
35kV软导线户外热缩终端制作工艺规范1．适用范围本工艺守则适用于移动变户外电缆用ERF26/35型35kV电缆终端接头的制作及安装。
2．工艺设备及工具电缆剪、电缆主绝缘剥皮刀、液压钳、斜口钳、3m钢卷尺、壁纸刀、剪刀、砂纸、平锉、液化气及喷枪、温湿度计3．材料ERF26/35型35kV高压电缆及电缆终端接头、与电缆配套的端子、填充胶、密封胶、无水酒精纸、35kVΦ60热缩管、35kVΦ80热缩管、35kVΦ100热缩管4．过程、人员和环境要求4.1．过程要求：4.1.1.电缆终端接头制作过程严格按特殊过程要求。
4.2．人员要求4.2.1.未经专业培训并通过考核人员及实习生禁止制作电缆终端接头；4.2.2.班长、负责人不得安排上述人员制作电缆终端接头。
4.3．环境要求4.3.1．制作时所需环境：场地洁净、相对湿度在70％以下、环境温度0℃以上35℃以下。
4.3.2．必须光照充足或有足够的照明，且空气中不应含有腐蚀性气体及粉尘特别是导电尘埃。
5．35kV软导线户外热缩终端制作5.1．工艺流程（注：标注“*”号的流程为关键过程。
）截取电缆→剥外保护层→剥铜屏蔽层→剥半导体层*→剥主绝缘层→检验→压接端子→检验→防水处理*→套热缩管→检验5.2．制作工艺5.2.1．截取电缆5.2.1.1．选择电缆并将其拉直，用卷尺精确测量所需电缆长度并做标记，用电缆剪剪断电缆。
注意切口铜芯要整齐。
5.2.1.2．对30天以上未用的电缆在下料前应截去100mm（防止电缆受潮影响绝缘性能）。
5.2.1.3．下料后要把剩余电缆的断面处包扎，以防进水受潮。
5.2.2剥外保护层5.2.2.1．用卷尺从电缆端部向内量取长度900mm并做标记。
5.2.2.2．将电缆放在工作台上，左手持电缆，右手持刀，在标记处绕电缆横向环剥一周。
5.2.2.3．自电缆外保护层横向切痕处下刀切割1次。
剥离外保护层。
5.2.2.4．该步骤需注意事项：a)测量时应将电缆拉直，以免影响测量效果；b)切割时下刀深度要注意，避免用力过大割伤铜屏蔽层进而影响到半导体层或更深层；c)环剥外保护层时切口要整齐。
低压热缩电缆终端头制作安装工艺标准
低压热缩电缆终端头制作安装工艺标准集团文件发布号：（9816-UATWW-MWUB-WUNN-INNUL-DQQTY-低压热缩电缆终端头制作安装工艺标准1适用范围本标准适用于建筑电气安装工程0.6/1KV以下的室内聚氯乙烯绝缘、交联聚氯乙烯绝缘电力电缆终端头的制作安装。
2施工准备2.1材料2.1.1主要材料：电缆终端头套、热缩管、接线端子、镀锌螺丝、电力复合脂、镀锡铜编织带等材料，热缩管应分黄、绿、红、蓝、黑五色。
所用材料要符合电压等级及设计要求，并有出厂合格证。
2.1.2地线采用镀锡铜编织带，截面参见本册《交联聚乙烯绝缘电缆热缩终端头制作工艺标准》(Ⅵ205)2.1.32.2机具设备2.2.1手动机具：钢锯、扳手、钢锉、螺丝刀、电工刀、电工钳、鲤鱼钳。
2.2.2电动工具：液压钳（电动或手动型）。
2.2.3测试器具：钢卷尺、1000V兆欧表、万用表。
2.2.4其他工具：喷灯、电烙铁。
2.3作业条件2.3.1电气设备安装完毕，电缆头制作应由持有电缆工操作证的人员进行。
2.3.2现场应清洁、干燥、明亮。
室外制作电缆头时，应在气候良好的条件下进行，并有防雨、防尘措施。
2.3.3电缆敷设并整理完毕，核对无误。
2.4技术准备2.4.1施工方案编制完毕并经审批。
2.4.2向操作工人进行安全、技术交底。
3操作工艺3.1工艺流程3.2操作工艺3.2.1准备工作：准备材料和工具，核对电缆型号、规格，检查电缆是否受潮。
3.2.2电缆绝缘摇测：用1000V兆欧表，对低压电缆进行绝缘摇测，绝缘电阻应大于10M Ω，如不符合要求，检查电缆是否受损或受潮；摇测完毕后，应将芯线分别对地放电。
3.2.3剥切铠层、打卡子3.2.3.1绝缘合格后，根据电缆与设备连接的具体尺寸，确定剥除长度，剥除外护套。
3.2.3.2剥电缆铠装钢带，用钢锯在第一道卡子向上3～5mm处，锯一环形深痕，深度为钢带厚度的2/3，不得锯透。
3.2.3.3用螺丝刀在锯痕尖角处将钢带挑起，用钳子将钢带撕掉，完后用钢锉将钢带毛刺去掉，使其光滑。
8.7-15kV热缩电缆附件技术的要求规范书
8.7/15kV热缩电缆附件技术规范书XXX公司年月1.1本技术规范书适用于8.7/15kV热缩电缆附件(热缩型中间接头及终端头)，提出了该电缆附件的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。
1.3如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。
如有异议，不管是多么微小，都应在投标书附表一“技术差异表”中加以详细描述。
1.4本技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5投标人应提供的文件与本招标书同类型电缆附件的型式试验报告。
型式试验报告应由通过国家计量认证的专业质检中心近4年以内出具。
所供电缆附件的国家电力公司或者“两部”产品鉴定证书。
电缆附件生产的质量体系认证证书。
能够证明厂家已生产过2000套同类型的电缆附件产品，并且这些产品已在10kV系统中成功地运行三年以上的销售及运行业绩表。
1.6供方须执行现行国家标准和行业标准。
应遵循的主要现行标JB 8144-1995 《额定电压26/35kV及以下电力电缆附件基本技术要求》GB／T 12706 额定电压lkV(Um=1.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆及其附件GB 11033 额定电压26／35kV及以下电力电缆附件基本技术要求GB 5589 电缆附件试验方法CB 9327 电缆导体压缩和机械连接接头试验方法GB 14315 电线电缆导体用压接型铜、铝接线端子和连接管ASTME一662—83 烟密度测试方法2 使用环境条件2．1 使用环境条件2.1.1 海拔：不高于1000 m；2.1.2 环境温度：空气不高于＋60℃；空气不低于－15℃；土壤不高于+ 30℃；土壤热阻系数：2.0℃.m／W。
电缆头制作(热缩和冷缩)
冷缩电缆头, 热缩电缆头1交联电缆头的设计原理首先,所有交联电缆头的设计原理都应遵循恢复电缆本体结构为原则。
因此,就其接头的设计思想应符合中国的GB12706-4和IEC60502-4：1997的电气标准，并且必须要满足其电气、物理及化学性能，以确保电缆头长时间的正常运行及电器设备的安全运作。
2冷缩电缆头与热缩电缆头的差别2.1结构交联电缆是由电缆的外护套、金属铠装、内护套、填充物、铜屏蔽层、外半导层、绝缘层、内半导层、导体、钱芯等组成。
因此,有什么样的电缆结构就需要有什么样的材料及其工艺的电缆附件和它一一对应与配套。
2.2原理电缆头的设计原理应满足与达到的要求：使电缆在任何自然环境下能够安全运行。
为了实现这一点,就需要重视四大关键因素,即：(1)密封，(2)绝缘，(3)电场，(4)工艺等要素,这也是解决电缆头的四大重要问题。
2.3差别2.3.1密封1）由于大部分的电缆头都是安装在户外架空,直埋等环境里,因此防水及防潮气就成为确保电缆头安全运行的关键之一,也就要考虑其密封性能及方法。
目前密封的方法通常有两种：一种是用沥青或环氧树脂灌封的方法,这种方法工艺复杂,不好控制,也不利于维护;另一种新的方法也是目前国内、国外专业厂家首选的方法,就是使用高弹性的密封胶,其工艺简单、性能可靠、维护安装方便,这些独特优点也使之成为使用的主流。
使用这种新方法,首先就是要考虑密封胶的性能。
因为密封胶的质量和性能直接影响到接头的密封性能,选择一种即能和电缆体的表面、还能与附件材料表面黏结都很牢固的胶,同时还能满足在不同的温度变化环境里都能使用的胶是十分重要的。
2）由于全冷缩电力电缆附件实际上就是弹性电缆附件；也就是说利用液体硅橡胶本身的弹性在工厂预先扩张好放入塑料及支撑条。
到现场套到指定位置,抽掉支撑条使其自然收缩。
这种技术就是冷缩技术，这种附件就是冷缩的电缆附件,因此这种冷缩附件具有良好的“弹性”,可以避免由于大气环境、电缆运行中负载高低产生的电缆热胀冷缩。
干包式和热缩式浇注式冷缩式电缆头

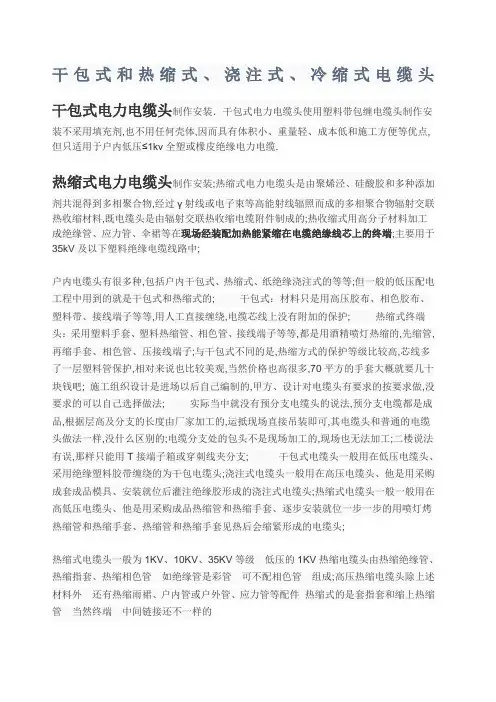

干包式和热缩式、浇注式、冷缩式电缆头干包式电力电缆头制作安装．干包式电力电缆头使用塑料带包缠电缆头制作安装不采用填充剂,也不用任何壳体,因而具有体积小、重量轻、成本低和施工方便等优点,但只适用于户内低压≤1kv全塑或橡皮绝缘电力电缆.热缩式电力电缆头制作安装;热缩式电力电缆头是由聚烯泾、硅酸胶和多种添加剂共混得到多相聚合物,经过γ射线或电子束等高能射线辐照而成的多相聚合物辐射交联热收缩材料,既电缆头是由辐射交联热收缩电缆附件制成的;热收缩式用高分子材料加工成绝缘管、应力管、伞裙等在现场经装配加热能紧缩在电缆绝缘线芯上的终端;主要用于35kV及以下塑料绝缘电缆线路中;户内电缆头有很多种,包括户内干包式、热缩式、纸绝缘浇注式的等等;但一般的低压配电工程中用到的就是干包式和热缩式的; 干包式：材料只是用高压胶布、相色胶布、塑料带、接线端子等等,用人工直接缠绕,电缆芯线上没有附加的保护; 热缩式终端头：采用塑料手套、塑料热缩管、相色管、接线端子等等,都是用酒精喷灯热缩的,先缩管,再缩手套、相色管、压接线端子;与干包式不同的是,热缩方式的保护等级比较高,芯线多了一层塑料管保护,相对来说也比较美观,当然价格也高很多,70平方的手套大概就要几十块钱吧; 施工组织设计是进场以后自己编制的,甲方、设计对电缆头有要求的按要求做,没要求的可以自己选择做法; 实际当中就没有预分支电缆头的说法,预分支电缆都是成品,根据层高及分支的长度由厂家加工的,运抵现场直接吊装即可,其电缆头和普通的电缆头做法一样,没什么区别的;电缆分支处的包头不是现场加工的,现场也无法加工;二楼说法有误,那样只能用T接端子箱或穿刺线夹分支; 干包式电缆头一般用在低压电缆头、采用绝缘塑料胶带缠绕的为干包电缆头;浇注式电缆头一般用在高压电缆头、他是用采购成套成品模具、安装就位后灌注绝缘胶形成的浇注式电缆头;热缩式电缆头一般一般用在高低压电缆头、他是用采购成品热缩管和热缩手套、逐步安装就位一步一步的用喷灯烤热缩管和热缩手套、热缩管和热缩手套见热后会缩紧形成的电缆头;热缩式电缆头一般为1KV、10KV、35KV等级低压的1KV热缩电缆头由热缩绝缘管、热缩指套、热缩相色管如绝缘管是彩管可不配相色管组成;高压热缩电缆头除上述材料外还有热缩雨裙、户内管或户外管、应力管等配件热缩式的是套指套和缩上热缩管当然终端中间链接还不一样的现在的70mm2以上电缆普遍采用热缩式,其实就是用到热缩头,一个热缩头在几十元到上百元不等,就是所谓的“手套”形状像手套一样,把电缆外保护层剥开,套上热缩头,然后用喷灯加热,使之附着在电缆头上压铜鼻子我就不详说了浇注式我没用过; 采用高压自粘式胶布和电工胶布缠绕制作的电缆头就是干包式电缆头;多用于临时用电的电缆;电缆单芯截面在70mm2以下的大多采用用干包式电缆头; 热缩式电缆头的制作,就是在需要做电缆接头的电缆段部,把电缆外皮扒开,套上专用的热缩头,然后通过无端子接线的方式把每芯电缆连接,再把热缩头套管套到接头位置,利用喷灯或其他加热设备对接头部位的热缩头进行加热,使热缩头附着在电缆上,形成电缆接头; 干包式电缆头防水性、耐久性、美观度都不如热缩式电缆头,适用范围仅限于单芯线径小于等于70mm2的电缆,只能明敷设,不能埋地敷设,安全性能较差,接头部位如受锐器触碰、外力击打,均可能造成缠绕的绝缘胶布破损,导致漏电事故的出现;但是有一个优点,就是造价低,施工方便; 热缩式电缆头的优点就显而易见了,按照不同工作环境的要求,可以使用不同材质的热缩头,耐水、抗击打、密闭性能优越,适用范围很广,但是造价较高,一般用于使用时间较长的线路冷缩电缆终端头是利用弹性体材料常用的有硅橡胶和乙丙橡胶在工厂内注射硫化成型,再经扩径、衬以塑料螺旋支撑物构成各种电缆附件的部件;现场安装时,将这些预扩张件套在经过处理后的电缆末端或接头处,抽出内部支撑的塑料螺旋条支撑物,压紧在电缆绝缘上而构成的电缆附件;因为它是在常温下靠弹性回缩力,而不是像热收缩电缆附件要用火加热收缩,故俗称冷收缩电缆附件;早期的冷收缩电缆终端头只是附加绝缘采用硅橡胶冷缩部件,电场处理仍采用应力锥型式或应力带绕包式;现在普遍都采用冷收缩应力控制管,电压等级从10kv到35kv;冷缩电缆终端头,1kv级采用冷收缩绝缘管作增强绝缘,10kv级采用带内外半导电屏蔽层的接头冷收缩绝缘件;三芯电缆终端分叉处采用冷收缩分支套;冷缩电缆终端头具有体积小、操作方便、迅速、无需专用工具、适用范围宽和产品规格少等优点;与热收缩式电缆附件相比,不需用火加热,且在安装以后挪动或弯曲不会像热收缩式电缆附件那样出现附件内部层间脱开的危险因为冷缩电缆终端头靠弹性压紧力;与预制式电缆附件相比,虽然都是靠弹性压紧力来保证内部界面特性,但是它不像预制式电缆附件那样与电缆截面一一对应,规格多;必须指出的是,在安装到电缆上之前,预制式电缆附件的部件是没有张力的,而冷缩电缆终端头是处于高张力状态下,因此必须保证在贮存期内,冷收缩式部件不应有明显的永久变形或弹性应力松弛,否则安装在电缆上以后不能保证有足够的弹性压紧力,从而不能保证良好的界面特性;浇注式电缆头：是用一个模具固定电缆头后,往里浇注环氧树脂,干燥后拆下模具就行拉,比较麻烦,不能在潮天浇注,以免受潮降低电缆头绝缘;冷缩电缆终端头以下对10lv和35kv冷缩电缆终端头和10kv冷缩电缆终端头的结构、安装工艺及注意事项作一简介;1．10kv三芯电缆冷缩电缆终端头1按制造厂提供的安装说明书规定的尺寸剥去电缆外护层、钢带若有钢带、内护层及线芯问填料钢带剥切长度主要由线芯允许弯曲半径和规定的相间距离来确定,但需考虑与所提供的套在线芯上的冷缩护套管长度相适配;内护层留10mm,钢带留25mm;然后将电缆端部约50mm长一段外护层擦洗干净;2安装接地线;在钢带以上约65mm处的线芯铜屏蔽上分别安装接地铜环,并用恒力弹簧将接地编织铜线和三条铜带一起固定在钢带上;若要求钢带与线芯屏蔽分开接地,则应另取10mm2编织铜线用恒力弹簧固定在钢带上,然后用绝缘带绕包覆盖,再将线芯屏蔽接地编织铜线与三根线芯接地铜带连接引出;注意：钢带接地线和线芯屏蔽接地线在终端头内不可有电气上的连通;为了防止水汽沿接地线进入电缆,在外护层上先用防水带包2层,将接地线夹在中间,外面再包2层防水带;3安装冷收缩分支套;将冷收缩分支套置于线芯分叉处,先抽出下端内部塑料螺旋条,然后再抽出三个指管内部塑料螺旋条,在线芯分叉处收缩压紧;4安装冷收缩护套管;将三根冷收缩护套管分别套在三根线芯上、下部覆盖分支套指管15mm,抽出管内塑料螺旋条,在线芯铜屏蔽上收缩压紧;若为加长型户内终端头,则用同样方法收缩第二根冷收缩护套管,其下端与第一根搭接15mm;护套管末端到线芯末端长度应等于安装说明书规定的尺寸;5从护套管口向上留一段铜屏蔽户外终端头留45mm,户内终端头留30mm,其余剥去;留下10mm半导电层,其余半导电层剥去,并按接线端子孔深加1omm剥去线芯末端绝缘;6从钢屏蔽带末端10mm处开始绕包半导电带直到覆盖电缆绝缘10mm,然后返回到铜屏蔽带上,要求半导电带与绝缘交界处平滑过渡无明显台阶;7压接接线端子;8安装冷收缩绝缘件;先用清洗剂擦净电缆绝缘及接线端于压接处．并在包绕半导电带及附近绝缘表面涂少许硅脂;套入冷收缩绝缘件到安装说明书所规定的位置,抽出塑料螺旋条,在电缆绝缘上收缩压紧若接线端子平板宽度大于冷收缩绝缘件内径时,则应先安装冷收缩绝缘件,然后压接接线端子;9用绝缘橡胶带包绕接线端子与线芯绝缘之间的间隙,外面再包绕耐漏痕带;10在三相线芯分支套指管外包绕相色标志带;2．35kv单芯电缆终端头比10kv三芯电缆终端头的结构和工艺简单,不需要安装分支套和线芯上的护套管,其余和三芯电缆终端头基本相同;3．10kv三芯电缆接头其安装工艺与预制件接头类似,但应注意下列不同之处：1将冷收缩接头主体套在剥切较长的一端电缆线芯上时,塑料螺旋条的抽头应朝向该端电缆芯分叉处;2有关部件全部套在电缆线芯上后,两端电缆导体与压接管不必像预制件接头那样分二次压接;3将冷收缩接头主体移向接头中间前,在半导电层与绝缘交界处及绝缘表面均匀涂抹由制造厂提供的专用混合剂;4安装屏蔽铜网过桥线及钢带跨接线,通常采用恒力弹簧固定;5冷收缩接头采用半搭盖绕包一层防水带,两端覆盖电缆外护层各60mm,再用铠装带绕包整个接头表面,固化后有良好的机械保护作用;这种销装带armorcast是预浸渍可固化的黑色聚氨酪玻璃纤维编制带,真空包装;使用前先打开包装,灌水15s后将水倒出,即可使用;也可采用其它合适的保护层或保护盒;模型式电缆附件模塑式电缆附件主要用在35kv及以上交联电缆直通型接头上;它是利用辐照交联或化学交联的聚乙烯薄膜带材绕包在经过处理后的电缆接头处,借助于专用模具铝模或耐热张力带压紧,并加热成型的接头;辐照交联聚乙烯带材在生产过程中,经过预拉伸处理在100c下拉伸30%,再冷却切卷、绕包成接头后,经加热回缩,使绕包的带材层间气隙受到压缩,从而有提高气隙放电电压的作用;这种接头的局部放电水平较高,适合于制作电压等级较高的电缆接头;由于绕包和加热时间长,对35kv以下电缆一般都不采用这种接头;即使35kv电缆接头,因为绕包式和预制式接头工艺都比较方便,模塑式接头也用得不多了;35kv电缆模塑式接头是现场绕包成型的,因此,除了要求操作人员严格按图纸规定的尺寸和要求施工,还与施工时的环境条件如湿度、灰尘等有关,湿度不宜过大,施工现场应有防雨防尘的帐篷,绕包时应戴橡皮手套等;浇铸式电缆附件浇铸式电缆附件所用的材料有环氧树脂、聚氨酯和丙烯酸酯等,在挤包绝缘电缆上使用较多的是聚氨酯,主要用作直通式接头和分支式接头;固化后的聚氨酯具有较高的弹性,其膨胀系数也比较接近挤包电缆绝缘材料的膨胀系数,这对提高接头内电缆绝缘与增强绝缘的界面特性非常有利;聚氨酪和聚氨乙烯有较强的结合力,因此用作聚氨乙烯绝缘电缆接头更显其优越性;浇铸式电缆接头的结构和安装工艺各厂家有一定的差异,但是电缆剥切工艺和操作要点与其它电缆接头基本相同;电缆外半导电屏蔽层切断处的电场处理方法有两种：一是在该处绕包应力控制带；另一方法是绕包应力锥;对35kv电缆接头,一般都在电缆绝缘表面绕包乙丙橡胶自粘带作为过渡层;接头外壳通常由工厂提供,外壳内的金属屏蔽层应与两端电缆屏蔽层可靠连接起来;若用模具浇注,则应在脱模后用半导电自粘带缠绕接头绝缘表面,再施加屏蔽铜网,铜网应与两端电缆屏蔽层可靠连接;然后,安装接头过桥线和接头外保护层通常为热收缩护套管;浇注工艺操作正确与否对电缆附件性能影响很大,因此要特别注意;首先应检查所使用的浇铸剂是否超过贮存期包装上有说明,浇注前应将浇铸剂的两个组分充分搅拌均匀,然后从浇注于l缓缓注人,以避免出现气泡;电缆附件适用标准主要有三个层次：第一层：IEC标准IEC62076额定电压150kVUm=170kV以上至500kVUm=550kV挤出绝缘电力电缆及其附件的电力电缆系统－－试验方法和要求IEC60840额定电压30kVUm=36kV以上至150kVUm=170kV挤出绝缘电力电缆及其附件试验方法和要求IEC60859额定电压及以上气体绝缘金属封闭开关的电缆联接装置IEC60502额定电压1kVUm=以上至30kVUm=36kV挤出绝缘电力电缆及其附件IEC60055额定电压18/30kV及以下纸绝缘金属护套带有铜或铝体,但不包括压气和充油电缆第1部分“电缆及附件试验”中第七章：附件的型式试验IEC61442额定电压6kVUm=到30kVUm=36kV电力电缆附件试验方法第二层次：国家标准GB标准GB/Z18890额定电压220kVUm=250kV交联聚乙烯绝缘电力电缆及其附件GB/Z11017额定电压110kV交联聚乙烯绝缘电力电缆及其附件GB5589电缆附件试验方法GB9327电缆导体压缩和机械连接接头试验方法GB14315电线电缆导体用压接型铜、铝接线端子和连接管注：GB11033额定电压26、35kV及以下电力电缆附件基本技术要求已下放为JB/T8144第三层次：行业标准JB标准机械行业协会标准JB/T8144额定电压26/35kV及以下电力电缆附件基本技术要求原GB11033JB6464额定电压26/35kV及以下电力电缆直通型绕包式接头JB6465额定电压26/35kV及以下电力电缆户内型、户外型瓷套是终端JB6466额定电压10kV及以下电力电缆户内型、户外型瓷套式终端JB6468额定电压26/35kV及以下电力电缆户内型、户外型绕包式终端JB7829额定电压26/35kV及以下电力电缆户内型、户外型热收缩式终端JB7830额定电压26/35kV及以下电力电缆直通型热收缩式接头JB7831额定电压10kV及以下电力电缆户内型、户外型浇注式终端JB7832额定电压10kV及以下电力电缆直通型浇注式接头JB/额定电压26/35kV及以下塑料绝缘电力电缆户内型、户外型预制装配式终端JB/额定电压26/35kV及以下塑料绝缘电力电缆户内型、户外型预制装配式终端。
