科里奥利质量流量计的选用
AMF 系列 科里奥利质量流量计 用户手册说明书
AMF系列科里奥利质量流量计用户手册加拿大处弗洛有限公司TRUFLOW CANADA INC.目录0前言 (1)设备检查 (1)公司信息 (1)1安全说明 (1)1.1法律和指令 (1)1.2危险区域安装 (1)2原理及应用 (2)2.1测量原理 (2)2.2应用 (2)2.3设计 (2)3AMF系列技术规格 (3)3.1技术参数 (5)4安装 (6)4.1安全预防措施 (6)4.2安装简介 (6)4.3安装形式 (7)4.4变送器电气连接 (11)4.4.1电源线连接 (11)4.4.2脉冲输出接线 (11)4.4.3RS-485通讯口接线 (11)4.4.4电流环/HART输出接线 (11)5调试 (12)5.1电源 (12)5.2调零 (12)6服务/维护..............................................................126.1维护 (12)6.2运输/存储 (12)6.3维修 (12)6.4技术支持 (12)7.订购信息 (13)附录A故障分析 (16)附录B质量流量计变送器MODBUS协议使用手册17 B.1常规技术数据 (17)B.2电气连接 (17)B.2.1RS-485连接 (17)B.2.2通信设置 (17)B.3MODBUS协议 (17)B.3.1Modbus RTU (17)B.3.2数据类型 (17)B.3.3常用寄存器 (18)B.3.3.1过程测量寄存器 (18)B.3.3.2通信配置寄存器 (18)B.3.3.3过程控制寄存器 (20)B.3.3.4传感器参数寄存器 (22)附录C显示器操作手册 (23)C.1基本信息 (23)C.1.1显示单元 (23)C.1.2按键定义 (23)C.2功能表介绍 (23)C.2.1主界面详解 (23)C.2.2设置和查看界面 (24)变送器配置和产品定制信息 (26)0前言1)手册内容包含使用本设备所需的全部信息。
ROTAMASS质量流量计
RCCT3
±零点稳定性（参见表 2）
批处理：如果批处理时间大于1分钟，精度同上，如果批处
理时间短（dt为秒），精度随60/dt的平方根下降。
表2. 零点稳定性 类型 RCCS30 RCCS31 kg/h 0.0025 0.0085
RCCS32
0.019
RCCS33
0.045
类 型 kg/h
RCCS34 RCCT34
类型
RCCS36 RCCS38 RCCS39
RCCS/T
RCCT36 RCCT38 RCCT39
39 /IR
Rate
SS -0.0023 -0.0058 -0.0087
-0.0458
(%)
HC -0.0036 -0.0092 -0.014
-0.073
/bar
Ti -0.0038 -0.0095 - - - - -
-----
密度测量 测量范围：0.3~5 kg/l
测量气体时不能测密度 精度（在标定条件下）： - RCCS30： ±8 g/l - RCCS31-33：±4 g/l - RCCS/T34： ±3 g/l - RCCS/T36： ±2.2 g/l - RCCS/T38, 39/IR：±1.5 g/l - RCCS/T34-39/IR：±1 g/l （特殊标定选项/K3 时） - RCCS30-33 ：±2 g/l（特殊标定/K3 选项，传感器保
-ASME class 900： 最大 124 bar
-ASME class 1500： 最大 207 bar
-JIS 10K：
最大 14bar(1.4Mpa)
-JIS 20K：
最大 34bar(3.4Mpa)
RCCS30~RCCS33有标准连接G ¼。对于这个连接，最大 允许的流量管压力是限制的。对于其他标准的管道连接， 请查表9中的最大工作压力。

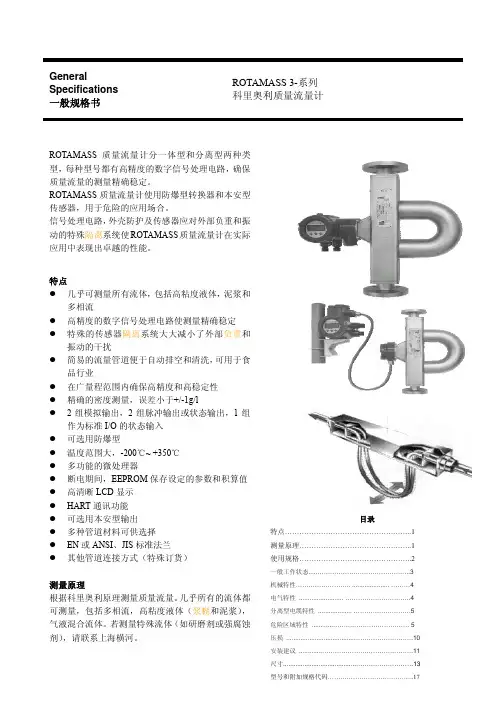

YOKOGAWA ROTAMASS 3系列科里奥利质量流量和密度计 规格说明书
通用规格说明书横河电机株式会社GS 01R04B04-00C-C第九版ROTA MASS 系列 科里奥利质量流量和密度计RCCT39/XR RCCT34-39/IRRCCS30-33RCCR31RCCF31+RCCS34-39/IR目 录特点1测量原理1性能规格2正常工作条件3机械规格4电气规格5远程电缆规格5危险区域规格6压力损失9规划和安装提示10尺寸12型号，后缀代码和可选项代码18ROTAMASS质量流量计分一体型和分离型两种类型，每种类型都有高精度的数字信号处理电路，确保精确而稳定的质量流量测量。
ROTAMASS使用隔爆型转换器壳体和相应的本安型检测器，以适用于危险区域。
ROTAMASS的信号处理电路，防护外壳以及检测器对外部应力和振动的特殊隔离系统，使它在实际应用中表现出卓越的性能。
测量原理根据科里奥利原理测量质量流量，几乎所有的流体都可测量，包括多相流体，高粘度液体(浆糊和泥浆)和气液混合体。
若测量特殊液体(如磨料或高腐蚀性液体)和气体，请联系横河电机中国公司。
特点几乎可测量所有流体，包括高粘度液体，泥浆和多相流体 可提供现场安装和架装的分离型转换器 高精度的数字信号处理使测量精确稳定特殊的检测器隔离系统大大减少外部应力和振动的干扰 简单的测量流路便于自动排空和清洗，可用于食品行业 在大量程下能确保高精度和高稳定度 精确的密度测量，误差小于±0.0005g/cm 3 测量溶液、悬浊液和乳浊液的浓度(如含水率，纯油计算) 两个模拟量输出，两个脉冲量输出或状态输出和 一个状态输入作为标准I/O多种防爆认证(ATEX，FM，IECEx，GOST/RTN，GOST K等) 温度范围：-200℃～+350℃ 基于微处理器的高性能断电期间EEPROM保存设定的参数和累计量高清晰LCD显示 HART通信功能可选基金会现场总线通信(参见GS 01R04B05-00ENE) 可选本安输出 可选不同的测量管材料提供EN，ASME或JIS标准法兰，或根据要求提供···················横河电机株式会社 版权所有 00GS 01R04B04-00C-C性能规格型号- 分离型检测器RCCS30～33：双管道，低流量设计- 分离型检测器RCCS34～39/XR：2管道设计- 分离型现场安装转换器RCCF31- 分离型架装转换器RCCR31- 一体型RCCT34～39/XR：双管道设计被测流体：液体，气体或泥浆可测参数：质量流量，密度，温度以及由这些参数换 算出的值：浓度，体积流量和净流量质量流量测量表1：测量范围类型RCCS30RCCS31RCCS32RCCS33Qmax t/h 0.10.30.6 1.5Qnom t/h 0.0450.170.370.9类型RCCx34RCCx36RCCx38RCCx39RCCx39 /IR RCCx39 /XR Qmax t/h 51750170300600Qnom t/h2.71032100250500Qnom是指压损为1bar时水的流速。
科里奥利质量流量计
优点与缺点
优点
缺点
优点
科里奥利质量流量计直接测量质量流量，有很高的测量精确度。 可测量流体范围广泛，包括高粘度液的各种液体、含有固形物的浆液、含有微量气体的液体、有足够密度的 中高压气体。 测量管的振动幅小，可视作非活动件，测量管路内无阻碍件和活动件。 对应对迎流流速分布不敏感，因而无上下游直管段要求。 测量值对流体粘度不敏感，流体密度变化对测量值得值的影响微小。 可做多参数测量，如同期测量密度，并由此派生出测量溶液中溶质所含的浓度。
不能用于较大管径，目前尚局限于150（200）mm以下。 测量管内壁磨损腐蚀或沉积结垢会影响测量精确度，尤其对薄壁管测量管的科里奥利质量流量计更为显着。 压力损失较大，与容积式仪表相当，有些型号科里奥利质量流量计甚至比容积式仪表大100%。 大部分型号科里奥利质量流量计重量和体积较大。 价格昂贵。国外价格5000 ～美元一套，约为同口径电磁流量计的2 ～5倍；国内价格约为电磁流量计的2～ 8倍。
ห้องสมุดไป่ตู้
基本介绍
基本介绍
流体为了反抗这种强迫振动，会给管子一个与其流动方向垂直的反作用力，在这种被叫做科里奥利效应力的 作用下，管子的震动不同步了，入口段管与出口段管在振动的时间先后上会出现差异，（差异是由于入口段和出 口段流体流向是相反的），这叫做相位时间差。这种差异与流过管子的流体质量流量的大小成正比。如果通过电 路能检测出这种时间差异的大小，则就能将质量流量的大小给确定了。这种流量计被称作科里奥利直接质量流量 计，它与世界上目前在用的几十种常规容积式流量计的最大不同是它测的质量的大小，使用的单位是kg/h。用质 量（如千克）作单位的流量计比用容积（如立升或立方米）作单位的容积式流量计要准确和恒定。因为质量是遵 循守恒定律的。
Bronkhorst CORI-FLOW 质量流量计 控制器 M54 M55 手册说明书
简介Bronkhorst®专业制造用于气体和液体流量测量和控制的高精密紧凑型科里奥利原理质量流量计和控制器。
仪表根据客户需求进行设计，适用于实验室、集成生产设备以及应用于中试工厂，甚至适用于工业或危险区域。
CORI-FLOW™系列直接测量质量的流量计和控制器Bronkhorst®是低（超低）流量测量和控制领域的专家。
其CORI-FLOW™系列质量流量测量仪表提供两个级别的精度：液体测量为读数的±0,2% 或气体测量为读数的±0,5%。
CORI-FLOW™采用先进的科里奥利质量流量传感器，即使在压力、温度、密度、电导率和粘度等工况变化的情况下也能实现无以伦比的超高性能。
仪表可做独立的流量计或同一体式强耦合电磁控制阀或齿轮泵组成紧凑型科里奥利质量流量控制器使用。
仪表标配模拟(0-5 Vdc / 4-20 mA)和RS232输出信号，同时可选配PROFIBUS DP, DeviceNet™, Modbus-RTU或FLOW-BUS等通信协议的接口。
有2种型号可供选择，其标称流量范围从200 g/h 到 600 kg/h (满量程值)，每种都可提供“多量程”功能：用户可自行设定工厂校准值以外的量程范围，且仍可维持原有的校准精度。
流量计和控制器均配备IP65防尘防水外壳，并通过ATEX认证，可用于2区危险区域。
应用领域CORI-FLOW™仪表可应用于食品、（石油）化学和制药行业、发酵设备、半导体加工和燃料电池技术中的过程流体测量或控制系统。
本手册将进一步介绍一些典型的应用案例。
CORI-FLOW TM基本特性> 直接质量流量测量> 不受流体特性影响> 集成PID控制器用于控制阀或泵> 快速响应> 高精准，高重复性> 小巧紧凑的IP65外壳> 可选项：ATEX认证3类2区防爆> 可选项：双流体方向测量数字通信功能> 可以作为 DeviceNet™, PROFIBUS DP, Modbus-RTU 或FLOW-BUS 的从站> RS232 接口> 按需可选其他现场总线接口> 异常报警和（批次）计数功能CORI-FLOW TM 精密质量流量计/控制器气体和液体测量原理CORI-FLOW TM 包含两个平行的U 型管，形成振荡系统的一部分。
科里奥利质量流量计.
JJG 1038—2008代 替 JJG 897-1995中科里 奥利质量流量计部分
目录
1、范围 2、概述 2.1、 工作原理 2.2 、组成 2.3、用途 2.4、输出信号 3、计量性能要求 3.1、确度等级 3.2、重复性 4、通用技术要求 4.1、随机文件 4.2 、标识和铭牌 4.3、外观 4.4 、保护功能 4.5 、密封性 5 、计量器具控制 5.1 、检定条件 5.2、 检定项目和检定方法 5.3 、检定结果的处理 5.4 、检定周期
3.2 重复性 流量计重复性不得超过相应准确度等级规定的允许误 差绝对值1/2。 4 通用技术要求 4.1 随机文件 ：流量计应有使用说明书，书中应给出流量计的 详细性能参数。 4.2 标示和名牌：流量计要有明显的流向标志，名牌上要注明 名称、型号、出厂编号、测量介质、供电电压、准确度等 级等。
外观：流量计应有良好的外观，焊接处应平整光洁、插件 必须牢固可靠、显示数字应清晰整齐。 4.4 保护功能:对能改变流量计计量参数的设置应有相应的保护 功能（如密码等） 4.5 密封性检查：流量计在检定安装条件下，保持最大压力5分 钟，各连接处应无泄漏。 5 计量器具控制 包括型式评价、首次检定、后续检定和使用中检定。 5.1 检定条件 5.1.1流量计标准装置的要求 流量标准装置及其配套仪器均应有有效的检定证书或校准 证书。 应优先使用质量法装置 也选用容积法、标准表法装置， 但装置应能提供满足不确定度要求的质量流量 当检定用液体或蒸气压高于环境大气压时，装置应是密闭 式的。 装置的质量流量扩展不确定度应不大于流量计最大允许误 差绝对值的1/3。 5.1.2检定用流体
Eij
q ij （q s） ij （q s） ij
科里奥利质量流量计的选用
科里奥利质量流量计的选用科里奥利质量流量计（Coriolis Mass Flow Meter）是一种可以测量流体质量流量的仪器。
它基于科里奥利力的原理，通过测量流体在振动管中受到的惯性力来确定质量流量。
它的优点包括准确性高、可靠性好、适用范围广等。
在选用科里奥利质量流量计时，需要考虑以下几个方面。
首先，考虑流体的性质。
科里奥利质量流量计适用于液体和气体的测量，但不同的流体性质对于选型会有一定的影响。
比如，对于粘稠度较高的流体，需要选择相应的型号来满足要求，而对于易挥发性的液体，则需要考虑防爆性能。
其次，考虑流体流量范围。
科里奥利质量流量计适用于大范围的流量测量，但要根据实际的使用需求来选型。
需要考虑的因素包括最小流量、最大流量以及测量精度。
一般来说，较大的流量范围对于不同的应用是有好处的，但需注意较大流量范围的仪表通常会有较高的成本。
第三，考虑流体压力。
科里奥利质量流量计在一定的压力范围内可以正常工作，但对于高压或低压的工况，需要选择适合的型号。
特别是对于高压的应用，需要注意选择适应高压环境的仪器。
第四，考虑流体温度。
科里奥利质量流量计的工作温度范围相对较宽，但需要根据实际情况来选择。
特别是对于极低温或极高温的应用，要选择具有良好的温度稳定性的仪器。
第五，考虑安装方式。
科里奥利质量流量计可以采用直连式或者分离式安装方式。
直连式安装适用于流体流速较小的情况，而分离式安装适用于流体流速较大的情况。
在选择时需要根据实际情况进行考虑。
第六，考虑仪表准确度。
科里奥利质量流量计通常具有较高的准确度，但不同型号的仪表有不同的准确度等级。
在选用时需要根据实际要求确定准确度等级。
最后，还要考虑价格和厂家信誉度等因素。
科里奥利质量流量计作为高精度的测量设备，价格相对较高。
因此，在选用时需要根据预算进行考虑，并选择信誉度较高的供应商。
综上所述，科里奥利质量流量计的选用需要考虑流体性质、流量范围、压力、温度、安装方式、准确度、价格等多个因素。
DMF-LK 系列科氏力质量流量计 使用说明书
使用说明书DMF-LK系列科氏力质量流量计龙口中隆计控设备有限公司目录第一章概述 (4)1.1工作原理： (5)1.2流量计的技术参数 (7)1.3流量计结构与外形尺寸 (10)1.3.1 变送器外形及机柜开孔尺寸图： (10)1.3.2传感器的外形尺寸图 (11)1.3.3技术性能指标 (14)1.3.4质量流量计的型号与选型 (16)第二章质量流量计的安装与调试 (16)2.1质量流量传感器的安装 (16)2.2传感器与变送器的接线 (19)2.3变送器的接线 (20)2.4仪表的通电和检查 (21)2.5 常见故障的维护 (21)第三章变送器的设置 (22)3.1功能设置 (22)3.1.1用户菜单密码 (22)3.1.2系统菜单密码 (22)3.1.3测量单位的选择 (22)3.1.4小数点位数的选择 (22)3.1.5电流输出的设置 (23)3.1.6频率输出的设置23 3.2仪表面板 (23)3.3 操作界面 (24)3.4 零点校准 (29)第四章防爆 (30)4.1防爆系统的原理 (30)4.2 防爆性能 (30)4.3 防爆性能试验 (30)附录:RS485通讯协议 (31)第一章概述DMF-LK系列质量流量计是根据科里奥利（Coriolis Force）原理，实现流体质量流量的直接精密测量，而无需任何压力、温度、粘度、密度等换算或修正。
其结构是由传感器单元和变送器单元两部分组成。
仪表按本质安全防爆型的国家标准设计与制造，防爆标志为Exdib[ib]IIBT5科里奥利质量流量计能够直接测量流体的质量，具有高精度（0.1%~0.2%），应用范围广(可测量各种非牛顿流体、各种浆液、悬浮液、高粘度流体等)，安装要求低（对仪表的前后直管段要求不高），运行可靠、稳定，维修率低等特点。
本公司保留对该说明书内容修改的权利。
用户使用时以随机发货的说明书为准。
1.1工作原理：当一个位于以P点为旋转中心做旋转运动的管子内的质点做朝向或远离旋转中心的运动时，将产生一贯性力，原理如图1:图1图中质量为δm的质点以匀速v围绕一个固定点P并以角速度ω旋转的管道内移动时，这个质点将获得两个加速度分量：1.法向加速度αr（向心加速度），其量值值等于ω2r，方向朝向P点；2.切向加速度αt（科里奥利加速度），其量值等于2ωv，方向与αr垂直。
科里奥利质量流量计规程宣贯
JJG 1038-2008 主要内容
（3）检定环境条件 ➢ 环境温度一般为5℃～45℃
相对湿度一般为35%～９５% 大气压力一般为86kPa～106kPa ➢ 交流电源电压应为(220± 22)V,电源频率应为 (50±2.5)Hz,也可根据流量计的要求使用合适的 交流或直流电源(如24V直流电源)。 ➢ 外界磁场对流量计的影响可忽略。
JJG 1038-2008 主要内容
（2）检定用流体
➢ 检定用流体应是单相、清洁的,无可见颗粒、纤维等物质 。流体应充满管道及流量计。检定流体应与流量计测量流 体的密度、粘度等物理参数相接近。
➢ 检定用流体为天然气时,天然气气质至少应符合GB17820二 类气的要求, 天然气的相对密度为0.55～0.80。在检定过 程中,气体的组分应相对稳定。天然气取样按GB/T13609执 行,天然气组成分析按GB/T13610执行,天然气压缩因子的 计算按GB/T17747.2执行。
➢ 流量计进行后续检定时,需提供前次的检定证书。
JJG 1038-2008 主要内容
b）标识和铭牌
➢ 流量计上应有明显的流向标识。 ➢ 流量计应有铭牌。铭牌上一般应注明名称、型号
、出厂编号、测量介质、流量范围、标称直径、 准确度等级、最大工作压力、供电电压、流量传 感器材质、制造厂和制造日期、制造计量器具许 可证标志及编号、防爆等级(用于易燃易爆场合) 、防护等级。
JJG 1038-2008 主要内容
c）外观 ➢ 新制造的流量计应有良好的外观,表面色泽均匀,不得有毛
刺、划痕、裂纹、锈蚀、霉斑和剥落等现象。密封面应平 整,不得有损伤。 ➢ 流量计的焊接处应平整光洁,不得有虚焊、脱焊等 ➢ 流量计的接插件必须牢固可靠,不得因振动而松动或脱落 ➢ 流量计显示的数字、文字及符号应清晰、整齐。 ➢ 流量计按键应手感适中,没有粘连现象。
科里奥利质量流量计（变送器部分）简明操作指南说明书
Products Solutions Services简明操作指南流量计Proline 500Modbus RS485科里奥利质量流量计（变送器部分）本文档为《简明操作指南》，不能替代设备随箱包装中的《操作手册》。
设备的《简明操作指南》由两部分组成：变送器的《简明操作指南》（第二部分）包含变送器信息。
传感器的《简明操作指南》（第一部分）→ 3KA01318D/28/ZH/03.22-00715819942022-08-01流量计 Proline 5002Endress+Hauser流量计 Proline 500流量计的《简明操作指南》Endress+Hauser 3流量计的《简明操作指南》仪表由一台变送器和一个传感器组成。
流量计的《简明操作指南》包含《传感器简明操作指南》和《变送器简明操作指南》，分别介绍了变送器和传感器调试操作：•第一部分：《传感器简明操作指南》•第二部分：《变送器简明操作指南》需要同时参照上述两本《简明操作指南》进行流量计调试，它们配套使用，互为补充：《传感器简明操作指南》（第一部分）《传感器简明操作指南》的文档对象是负责测量仪表安装的专业人员。
•到货验收和产品标识•储存和运输•安装《变送器简明操作指南》（第二部分）"《变送器简明操作指南》的文档对象是负责进行测量仪表调试、组态设置和参数设置的专业人员(直至获取第一个测量值)。
"•产品描述•安装•电气连接•操作方式•系统集成•调试•诊断信息其他设备文档本文档为《变送器简明操作指南》（第二部分）。
《传感器简明操作指南》（第一部分）的获取方式：•网址：/deviceviewer•智能手机/平板电脑：Endress+Hauser Operations App 详细设备信息参见《操作手册》和其他文档资料：•网址：/deviceviewer•智能手机/平板电脑：Endress+Hauser Operations App目录流量计 Proline 5004Endress+Hauser目录1文档信息 (5)1.1信息图标 (5)2安全指南 (7)2.1人员要求............................................................................72.2指定用途............................................................................72.3工作场所安全.........................................................................82.4操作安全............................................................................82.5产品安全............................................................................82.6IT 安全.............................................................................92.7设备的IT 安全........................................................................93产品描述 (10)4安装 (11)4.1安装变送器外壳......................................................................114.2旋转变送器外壳......................................................................134.3旋转显示模块........................................................................144.4盖板锁定...........................................................................154.5变送器的安装后检查..................................................................165电气连接 (17)5.1电气安全...........................................................................175.2接线要求...........................................................................175.3连接测量设备........................................................................215.4确保电势平衡........................................................................305.5硬件设置...........................................................................305.6确保防护等级........................................................................305.7连接后检查.........................................................................316操作方式 (32)6.1操作方式概述........................................................................326.2操作菜单的结构和功能.................................................................336.3通过现场显示单元访问操作菜单..........................................................346.4通过调试软件访问操作菜单.............................................................376.5通过Web 服务器访问操作菜单..........................................................377系统集成 (37)8调试 (38)8.1功能检查...........................................................................388.2设置显示语言........................................................................388.3设置测量设备........................................................................388.4写保护设置，防止未经授权的访问........................................................399诊断信息 (39)流量计 Proline 500文档信息1 文档信息1.1 信息图标1.1.1 安全图标危险状况警示图标。
科氏质量流量计的原理及选型注意事项
科氏质量流量计的原理及选型注意事项李成刚【摘要】在工业生产过程中,流量测量相对复杂,并且不容易获得精确参数.随着工业技术的不断发展,尤其是化学工业对稳定控制的需求,使流量计在工业现场的作用越来越重要.因为质量流量计在流量仪表中具有明显的优势,作为测量精度高、测量参数多的现场应用仪表,被广泛应用于化工、钢铁、电力等行业.由于现场工况的复杂性,另外还有用户提供技术参数的不对称等原因,质量流量计在现场的使用中出现了各种各样的问题.目前质量流量计的成本相对比较高,或者涉及到贸易结算等情况,这就要求厂家在选型阶段必须更加慎重.本文总结了在此方面工作中遇到的多方面问题,为用户获得更好的产品使用体验提供一些经验和方法.【期刊名称】《仪器仪表用户》【年(卷),期】2018(025)004【总页数】4页(P29-32)【关键词】科氏力;质量流量计;选型【作者】李成刚【作者单位】北京瑞普三元仪表有限公司,北京 100027【正文语种】中文【中图分类】TH8140 引言科氏质量流量计测量精度高，测量不受介质物性影响，无上、下游直管段长度的要求。
而且科氏质量流量计是智能化程度很高的仪表，其变送器除了能够显示和输出质量流量，还能输出转化为4mA～20mA信号、脉冲信号或者总线信号的体积流量、密度、温度、粘度和浓度等过程参数。
所以科氏质量流量计被广泛应用于化学、制药、能源、橡胶、造纸、食品等各工业部门，在配比、装车和贸易交接中相当适用。
1 科里奥利力科里奥利效应（Coriolis effect）是指如果一个物体是静止的，或者相对于某一固定点作恒速运动，那么，在这个物体上运动是不会出现什么问题的。
如果想从物体一端的A点沿着一条直线走到另一端的B点，在走的过程中不会感到有任何困难。
但是，如果一个物体的不同部分以不同的速度运动，那么，情况就大不一样了，假定有一个旋转游戏台或者任何一个绕其中心旋转的平台。
整个平台的整体在旋转，但在中心附近的一点画出一个小圈，因而在缓慢地运动，而靠近外缘的一点则画出一个大圈，因而在快速地运动。
质量流量计使用说明书
-60℃～+200℃ ±1℃ 4mA～20mA 0Hz～10kHz 24V/0.1A 常开（用户订货时说明，可改为常闭）
3.2 基本参数
工作环境参数表（表二） 名 称 -40℃～+200℃ 0℃～+40℃ ≤90% RH，非冷凝 86kPa～106kPa 本安型电源电压: 复合型电源电压: 整机功率 ＜ 15W AC(220±10%)V， （50±5%）Hz (24±10%)V 参 数
3776651 电话： 0592-7160574 传真： 05920592-3776651 地址：厦门市湖里区双利工业园 5 号楼
www. 第 2页
C 系列科里奥利质量流量计使用说明书 HK HKC
3. 产品技术参数
3.1 技术指标
技术指标参数表（表一） 指标名称 质量流量测量准确度 质量流量测量重复性 密度测量范围 密度测量准确度 温度测量范围 温度测量准确度 电流输出 频率输出 批控继电器触点容量 批控继电器触点形式 技术参数 ±[0.2% + （零点稳定度/瞬时质量流量×100%）] ±（ 1/2 ）×[0.2% + （ 零点稳定度/瞬时质量流量×100%） ] 0.2 g/cm3～3.5g/cm3 ±0.002g/cm
3776651 电话： 0592-7160574 传真： 05920592-3776651 地址：厦门市湖里区双利工业园 5 号楼
www. 第 1页
C 系列科里奥利质量流量计使用说明书 HK HKC
1. 概
述
科里奥利力质量流量计是一种先进的高精度质量流量测量仪表。 由于其优异的性能， 使其测量 准确度高，对流体状态要求低，压力损失小。多种规格的仪表都可以直接获得被测量液体或浆液的 质量流量、体积流量、密度、温度，无需人工计算或估算。 即使在恶劣的工作环境下也能表现出优异的性能。其内部没有活动部件，不需复杂的安装， 对 工况条件也没有苛刻的要求。 每台传感器都由不锈钢材料制造， 变送器的多种输出能满足您的各种 需要。 本公司仪表已在中国获得了............................................................................................................................ 3
GB31130科里奥利质量流量计
额定电压或标称电路电压（直流或正玄波交流有效值）
V
直流试验电压
V
绝缘电阻
MΩ
具有保护接地端子或保护接地点的
无保护接地端子或保护接地点的
一般试验大气条件
湿热条件
一般试验大气条件
湿热条件
≤60
100
5
1
7
2
＞60~130
250
7
2
10
5
＞130~650
500
10
5
20
7
5
电源在额定电压 、频率 范围内供电时，质量流量计以信号仿真方式运行，其瞬时流量显示值或输出的变化量应不超过最大允许误差绝对值的1/2。
表1 准确度等级及对应的最大允许误差
准确度等级
0.1级
0.15级
0.2级
0.5级
1.0级
最大允许误差/%
±0.1
±0.15
±0.2
±0.5
±1
注：最大允许误差为相对误差。
电源
质量流量计的电源有：
a)交流电源：电压220V，频率50HZ;
b)直流电源：电压24V。
注：可使用其他额定电压的电源。
输出信号
5
绝缘电阻
在一般试验大气条件下，流量检测元件信号引出线与外壳之间、转换器电源线与外壳之间的绝缘电阻应符合表2要求。
绝缘强度
在一般试验大气条件下，流量检测元件信号引出线与外亮之间、转换器电源线与外壳之间应能承受频率为50 Hz、试验电压按表4规定的正弦交流电压历时1 min的绝缘强度试验，不应出现飞弧或击穿现象。
[GB/T20728—2006，2.2]
注：流量检测元件又称作流量传感器。
质量流量计说明书
高准 F 系列科里奥利仪表采用紧凑型设计，可进行高精度的质量流量、体积流量以及密度测量。
F 系列仪表具有光滑的外部抛光，可轻松保持清洁，同时所有 F 系列仪表均可安装为自排空型。
紧凑的可排空型流量计实现最佳流量和密度测量•紧凑型设计具有卓越的灵敏性，减少了过程控制中的可变性•可清洁的自排空设计成就了快速的产品转换最广的应用范围•适用于快速灌装配料和批量应用的 FMT 变送器• 2 线制回路供电选项，简化了安装工作•支持无线 THUM ™、PROFIBUS-DP 和 DeviceNet ™ 协议，具有最全面的运行功能•不锈钢或镍合金结构和高温、高压选项，适用于多种过程流体和条件卓越的可靠性和安全性•实现智能仪表自校验，在无需过程中断的情况下实现了快速、全面的仪表诊断最佳性能的 科里奥利仪表高性能紧凑型科里奥利仪表卫生、紧凑、可排空型 科里奥利仪表直管、全孔径科里奥利仪表通用型科里奥利 流量计ELITE ®F 系列 H 系列 T 系列 R 系列 产品样本PS-00632, Rev. K 2011 年 2 月超低流量科里奥利仪表LF 系列 高准 (Micro Motion ®) F 系列 科里奥利流量和密度仪表最佳性能的大流量仪表ELITE HC高准 F 系列流量和密度仪表高准科里奥利仪表符合从超低流量管道直至高流量、高容量管道的多种应用需要。
高准仪表在低温、卫生、高温以及高压应用环境下均能工作。
高准仪表提供多种接液部件，确保了最佳的材料相容性。
现在高准采用行业内唯一的 2 线制科里奥利选项，提供了无与伦比的安装简洁性和应用灵活性。
科里奥利仪表。
科里奥利仪表比传统的体积测量技术拥有更多的优势。
科里奥利仪表：•在多种流量和工艺条件下均可提供准确且可重复的过程数据。
•可进行质量流量和密度的直接在线测量，还可测量体积流量和温度，所有这些测量只需单台设备。
•没有可动部件，所有维护成本达到最低。
SIEMENS SITRANS FC 科里奥利质量流量计 说明书
SITRANS F C科里奥利质量流量计产品样本•2010SITRANS F CAnswers for industry.SITRANS F CMASSFLO ҅ ε2■̩ SITRANS F C MASSFLOӎă Lj Ă Lj Ă ă■•• Lj Վ• Վ Lj ҾMASSFLO ӎ SENSORPROM LjՔ Վ ă Lj Պ ăSENSORPROM Lj ԥ SENSORPROM ă• Lj • Վ Lj ă Lj SENSORPROM ăUSM II Đ đ Lj Lj ԍ Ս / ă■ӎ ă Ă Ă Ă Lj ք Վ Ljփ ăҾ Lj Ԣ ԲLj ăԻʮͲ ѳͲ ͙ MASS 6000 IP67 ḅӃ9 MASS 2100 DI 1.528 FC300 DN 432 MASS 2100 DI 3 ~ 4036 MASS MC2 DN 50 ~ 15046 MASS MC2-Ex DN 50 ~ 15046MASS MC2 DN 20 ~ 8046MASS 6000 19”13 MASS 2100 DI 1.528 FC300 DN 432 MASS 2100 DI 3 ~4036 MASS MC2 DN 50 ~ 15046 MASS MC2-Ex DN 50 ~ 15046MASS MC2 DN 20 ~ 8046MASS 6000 Ex 19”13 MASS 2100-Ex DI 1.528 FC300 DN 432MASS 2100-Ex DI 3 ~ 4036MASS 6000 Ex-d փ20 MASS 2100-Ex DI 1.528 FC300 DN 432 MASS 2100-Ex DI 3 ~ 4036 MASS MC2 DN 50 ~ 15046MASS MC2 DN 20 ~ 8046SIFLOWFC070Ք / Ԗ24 և28҅ ˗ ˿̺ʵ ˁ ⅳӝ ҋ Lj Lj Lj LjLj Lj Lj Lj (Plato/Brix)Lj Lj LjCO 2 Lj CIP- ˁ ԭ Lj Lj Lj ˁ Lj LjCNG Lj LjLPG质量流量计SITRANS F CMASSFLO 科里奥利质量流量计系统信息3参见网上的Product Selector /its_main_en.asp某些特性会有一些制约条件MASS 2100DI 1.5MASS 2100DI 3 ~ 40FC300DN 4MC2DN 50 ~ 150MC2卫生型DN25 ~ 80MASS6000IP67MASS600019“MASS 6000Ex d SIFLOW FC070标准型/防爆型7ME41007ME4100, 7ME4200, 7ME42107ME44007ME43007ME43107ME41107ME41107ME41107ME4120结构一体式分体式变送器外壳聚酰胺 IP67/NEMA4XNoryl (SIMATIC S7-300), IP20/NEMA2不锈钢 IP67/NEMA4X19" 架装型 IP20/NEMA2 铝 盘后安装型 IP20/NEMA2 铝 墙装型IP66/NEMA4 ABS 塑料盘前安装型 IP66/NEMA4 ABS 塑料通讯HARTPROFIBUS PAPROFIBUS DPMODBUS RTU / RS 485 MODBUS RTU / RS 232FOUNDATION Fieldbus H1DeviceNet供电电压24V DC24 V AC/DC115/230 V AC口径DI 1.5 (1/16")DI 3 (1/8")DN 4 (1/6")DI 6 (1/4") DI 15 (1/2") DN 20 (3/4") DI 25 (1") DI 40 (1½")DN 50 (2") DN 65 (2½") DN 80 (3")DN 100 (4") DN 150 (6")过程连接标准和压力管螺纹NPT ANSI/ASME B.20.1;PN 100 ISO 228/1; PN 100法兰EN 1092-1 PN 40 EN 1092-1 PN 100 1)ANSI B16.5 Class 150ANSI B16.5 Class 300 ANSI B16.5 Class 600 1)卫生型DIN 11851 PN 25 1)DIN 11851 PN 40 DIN 11864-2A卡箍 ISO 2852 PN 16 ISO 2853 PN 16DIN 32676 Tri-Clamp 三爪卡箍PN 10/PN 16其它需求● = 提供1)口径DN 150 的传感器不提供SITRANS F CMASSFLO ҅ ε4փ 1.4435 (316L)z z zzփ 1.4571 (316 Ti)zC - 22zzzC - 4zͤ ևU zԚұ PN 10zPN 16z z PN 25z z PN 40zz zPN 100z z z z 1)2)z z zd 0.1% z zzd 0.15% z z d 0.001 g/cm3zzzd 0.0015 g/cm3z 3)zd 0.0005 g/cm 3zՀPG 13.5z½“ NPT z z z M20zzzzz =1) DN100 DN150 փ 2) 3)DI 3 DI 6Ԯ ʴ Product Selector/its_main_en.asp̈ ͕ ʮ̈ҋ ̓MASS 2100DI 1.5MASS 2100DI 3 ~ 40FC300DN 4MC2DN 50 ~ 150MC2 ԉ DN 25 ~ 80MASS 6000IP67MASS 600019“MASS 6000Ex d SIFLOW FC070 ѕ / 7ME41007ME4100, 7ME4200, 7ME42107ME44007ME43007ME43107ME41107ME41107ME41107ME41201)2)3)质量流量计SITRANS F CMASSFLO 科里奥利质量流量计系统信息5防爆认证危险区域Ex II 1GEEx ia IIC T3(T4) ~ T6ATEX ●●Class 1, Div 1, Group A,B,C, DClass I, Zone 0, Aex iaIIC T3 ~ T6Class I, Zone 0, Ex ia IIC T3 ~ T6C-UL●1)●1)Ex ia IIC T3/T4 ~ T6ATEX ●Class I, Div 1, Group A,B,C,DClass I, Zone 0, Ex ia IIC T3 ~ T6C-UL●Class 1, Div 2, Groups A,B,C,DClass I, Zone 2, Aex nC IIC T4Class I, Zone 2, Ex nC [nL] IIC T4C-UL●2)Ex II (1)G [EEx ia] IICATEX ●Class I, Division 1 & 2,Groups A,B,C,DClass 1, Zone 2 & Zone 0, Aex nC [ia] IIC T4Class 1, Zone 2 & Zone 0, Ex nC [ia] IIC T4C-UL●3)Ex II 2GEEx d e [ia/ib] IIC T6ATEX ●Ex II (1)G [Ex ia] IIC Ex II 3G Ex nA II T4ATEX ●4)5)Ex nA [ia] IIC T4IECEx ●5)Ex nA [ia] IIC T4Class I, Zone 2, Aex nA [ia] IIC T4uCSAus●5)非防爆区域USL, CNL 流量计C-UL ●2)USR, CNR 流量计C-UL ●6)USR, CNR 流量计C-UL ●7)USL, CNL 流量计C-UL ●8)PED 认证Fluid group 1Category II, Module H PEDDirective 97/23/EC ●9)Module B1 + D 0/25 ~ 100 bar,-80/200ºC, DN 20 ~150PEDDirective 97/23/EC ●●CRN 认证Category F OF10769.5C CRN●●●医药领域EHEDGTUM ●●● = 提供注意：安全使用的一些特殊条件，可能在认证或操作手册中已说明。
科里奥利质量流量计的选型原则及方法
科里奥利质量流量计的选型原则及方法科里奥利质量流量计作为一种高精度的流量计，被广泛应用于流量测量领域。
选型合适的科里奥利质量流量计可以提高测量精准度和稳定性，节省成本，改善生产效率。
本文将介绍科里奥利质量流量计的选型原则及方法。
1. 了解科里奥利质量流量计的基本原理科里奥利质量流量计的测量原理是基于科里奥利效应的。
简单来说，当一个导体经过磁场时，会在其四周激发出一个电场，并且产生一个垂直于流体运动方向的力，这就是科里奥利效应。
科里奥利质量流量计利用该效应，通过测量流体的运动状态和电场的变化，来计算流体的质量流量。
因此，在选型之前，必需要了解该流量计的基本原理，以便更好的进行选型和应用。
2. 确定所需测量的流体类型和参数在选型之前，必需要确定所需测量的流体类型和参数。
科里奥利质量流量计适用于多种流体类型的测量，包括气体、液体和蒸汽等。
在确定流体类型之后，还需要了解其实在的参数，如温度、压力、密度、流量范围、粘度等。
这些参数对选型会有紧要的影响，因此必需进行认真的分析和评估。
3. 考虑流量计的测量范围和精度要求选型科里奥利质量流量计时，还需要考虑其测量范围和精度要求。
测量范围应当与实际的流量范围相匹配，并要考虑到流量的变化范围。
同时，还需要对测量精度要求进行评估，以便选择合适的测量器具。
4. 了解科里奥利质量流量计的型号和规格在选型之前，必需要了解科里奥利质量流量计的型号和规格，以便进行比较和评估。
科里奥利质量流量计的型号和规格包括管径大小、最大测量范围、最大流速、测量精度等。
这些参数对选型有很大的影响，必需进行认真的了解和比较。
5. 选择适合的传感器和配件科里奥利质量流量计由传感器和掌控器两部分构成。
在选型时，除了要考虑流量计本身的型号和规特别，还需要选择适合的传感器和配件。
传感器应当具有高精度、高牢靠性和适应性强等特点。
配件也应当具有高质量、高牢靠性和耐用性。
6. 评估流量计的性能和价格在进行选型时，还需要对流量计的性能和价格进行综合评估。
重庆川仪科里奥利质量流量计使用说明书
致流量仪表分公司用户的公开信尊敬的用户：感谢您长期以来对重庆川仪的支持!重庆川仪已全面贯彻并实施GB/T24001标准，我们期望所采取的旨在保护环境的活动得到您的支持与配合。
建议您：1．在仪表使用前一定要对安装使用说明书进行了解。
并严格按照安装说明书的要求进行安装使用。
避免安全事故发生。
2．对仪表的安装、运输、使用、贮存、返修以及报废处置一定要符合法律法规环保的相关要求。
3．妥善保管易燃、易爆或有毒有危害的危险物品，采取相应防范措施，防止在储运过程中发生火灾，爆炸或溅漏事故。
造成对环境的污染。
4．在施工过程中。
优先考虑采用无污染或少污染的施工设备、先进的施工方法等，不得采用国家或地方已禁止使用的施工设备、施工方法；在施工过程中，采取必要的措施降低噪音污染。
并对施工现场的废弃物妥善处置。
5．我公司服务人员将严格遵守公司的规章制度，并按照相关要求进行规范操作，可能就环境保护方面会对责方施加影响，希望得到您的积极配合。
让我们一起努力，保护环境，保护我们生存的地球。
重庆川仪自动化股份有限公司流量仪表分公司本说明书详细介绍我公司科里奥利质量流量计的外形结构、设计原理、产品规格、产品安装等内容。
在安装操作前，请务必仔细阅读此说明书。
产品依据以下标准：GB3836.1-2010爆炸性环境第1部分：设备通用要求GB3836.2-2010爆炸性环境第2部分：隔爆型“d”GB3836.4-2010爆炸性环境第4部分：由本质安全型“i”保护的设备GB/T17626.2-2006电磁兼容试验和测量技术静电放电抗扰度试验GB/T17626.4-2006电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验GB4208-2008外壳防护等级（IP代码）产品符合GB/T31130-2014科里奥利质量流量计国家标准，均已通过相关防爆认证。
未经允许不得擅自更换相关零部件，防止功能受损。
且传感器与转换器必须配套使用。
在安装前，必须要先切断主电源。
艾默生 高准 T 系列科里奥利流量和密度仪表 数据表
产品样本PS-00640, Rev N2020 年 2 月高准™ T 系列科里奥利流量和密度仪表单直管流量计中进行的高级流量测量■内置平衡杆成就了最佳的单直管质量流量测量，减少了过程控制中的可变性综合的卫生型应用范围■易于进行原位清洁 (CIP) 和原位蒸汽灭菌 (SIP)，通过 EHEDG 认证、3 A 授权以及 ASME® BPE 设计认证■流量管管径与标准工艺管道相匹配，适于在任何方位自排空■自排空设计实现了快速的产品转换，无外形影响■单流道，易于机械清洗■高度抛光的面材，适于超纯介质卓越的可靠性■没有可磨损或要更换的移动零件，最大程度地减少了维护需求，保证了长期可靠性■可选配二次压力全封外壳T 系列流量和密度仪表2020 年 2 月高准 T 系列科里奥利流量和密度计高准科里奥利仪表符合从超低流量管道直至高流量、高容量管道的多种应用需要。
高准仪表在低温、卫生、高温以及高压应用环境下均能工作。
高准仪表提供多种接液部件，确保了最佳的材料相容性。
科里奥利仪表与传统体积流量测量技术相比，科里奥利仪表拥有众多优势。
科里奥利仪表：■过程数据精确、可重复，适用于广泛流量和过程条件。
■能够在线直接测量质量流量和密度，同时还能够测量体积流量和温度 — 一台设备、多重功能。
■无可移动部件，从而最大程度地降低了维护成本。
■无需整流，也无需专门布设直管段，故而简化了安装、减少了开支。
■可以为仪表和过程提供先进的诊断工具。
提示为了有助于确定哪些高准产品适合您的应用，请参阅高准技术概述和规格汇总以及/flowmeasurement上的其他响应资源。
T 系列科里奥利仪表我们的直管仪表设计以 ASME 生物处理设备标准为基础。
高准 T 系列仪表配有可选的卫生接头，符合牛奶和奶制品的 3A 级卫生标准要求并经过 EHEDG 原位清洁认证，标配有 32 微英寸 Ra（0.8 微米）的面材 - 也可选配 15 微英寸 Ra（0.38 微米）的面材。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
科里奥利质量流量计的选用
基于流体在振动管中流动时将产生与质量流量成正比的科里奥利力，简称“科氏力”。
科氏力流量计有很多分类：如按用途分类，可分为液体用和气体用；按测量管形状分类，有弯管型、直管型；按测量管段数分类，有单管型、双管型。
1、科氏力流量计的结构和特点
以常见的U形测量管为例。
在单U形测量管结构中，电磁驱动系统以固定频率驱动U形测量管振动，当流体被强制接受管子的垂直运动时，在前半个振动周期内，管子向上运动，测量管中流体在驱动点前产生一个向下压的力，阻碍管子的向上运动，而在驱动点后产生向上的力，加速管子向上运动。
这两个力的合成，使得测量管发生扭曲；在振动的另外半周期内，扭曲方向则相反。
测量扭曲的程度，与流体流过测量管的质量流量成正比，在驱动点两侧的测量管上安装电磁感应器，以测量其运动的相位差，这一相位差直接正比于流过的质量流量。
在双U形测量管结构中，两根测量管的振动方向相反，使得测量管扭曲相位相差180°。
相对单测量管型来说，双管型的检测信号有所放大，流体能力也有所提高。
科氏力流量计的特点。
可以直接测量质量流量，不受流体物性（密度、黏度等）影响，测量精确度高。
测量值不受管道内流场影响，无上、下游直管段长度的要求。
可测量各种非牛顿流体以及粘滞的和含微粒的浆液。
可做多参数测量，如同期测量密度、溶液中溶质所含浓度。
影响测量精确度因素较多，如零点不稳定形成零点漂移；管路振动；测量管路腐蚀与磨损、结垢等。
不能用于低密度气体的测量，液体中含气量较大会影响测量值。
阻力损失较大。
2、科氏力流量计的选用及安装使用注意事项
大部分科氏力流量计只适合测量液体，如果要测量气体，须明确在什么工况下使用。
科氏力流量计对被测液体的黏度适应性范围宽，从低黏度的液化石油气到高粘度原油和沥青液，适用于非牛顿流体和液固双相流体，如乳胶、悬浮高岭土液、巧克力、肉糜浆等。
用于混相流测量时，气液混合物中气泡小且均匀，以及液固混合物中含少量固体杂质是可以应用的。
要注意游离气体的排出，注意测量管的磨损和堵塞。
近年来，科氏力流量计的制造技术获得了快速发展，例如CMF100 传感器与2400S 变送器配用，测量液体时，液体的质量流量精确度可达流量值得±0.05％，而且已延伸到气体流量的测量。
应用上述配置的流量计测量气体质量流量，精确度可达流量值得±0.35％。
因为它能直接显示质量流量，所以更简单、更准确，但因气体管道直径一般比较大，选用科氏力流量计去测量投资很高，所以具体选型时应根据必要性决定取舍。
应用科氏力流量计测量气体流量时还要考虑一个重要问题，即可行性。
因为现有的产品测量压力很小的气体流量，目前还有困难，所以选型时还应列出具体测量点的工况条件及物性数据，向供应商咨询，确认是否在可测范围内。
科氏力流量计安装使用注意事项
（1）由于测量管形状和设计的差异，同一口径相近流量范围不同型号的流量计尺寸和重量差异很大。
有些可以直接接到管道上，有些需要加支撑。
（2）注意安装姿势和位置，要使测量管内充满液体，避免测量管内残留固形物、滞留气体等。
一般来说装于自下而上流动的垂直管道较为理想，但是对于非直形测量管的流量计装在垂直管道还是水平管道上取决于管道振动情况和应用条件。
（3）科氏力流量计上下游设置截止阀，并保证无泄漏。
控制阀应装在流量计下游，流量计保持尽可能高的静压，以防止发生气蚀和闪蒸。
（4）注意现场脉动和振动频率是否接近科氏力流量计的共振频率，可采取设置脉动衰减器等措施。
（5）科氏力流量计法兰与管道法兰连接旋紧螺栓时要均匀，避免产生应力。
（6）定期检测、清洗测量管道，尤其是强腐蚀性浆液测量管。
（7）注意零点漂移和调零。
调零必须在安装现场进行，流量传感器排尽气体，充满待测流体后在关闭上下游阀门，在接近工作温度的条件下调零。
