轨道电路第一节：轨道电路的基本原理和基本理论一、轨道电路的基本原理1、轨道电路的命名：轨道电路是以铁路线路的两根钢轨作为导体，用引接线连接电源和接收设备所构成的电气回路，它是监督铁路线路是否空闲，自动地和连续地将列车的运行和信号设备联系起来，以保证行车的安全，在线路上安设的电路式的装置。
轨道电路由钢轨、轨道绝缘、轨端接续线、引接线、送电设备及受电设备等主要元件组成。
2、轨道电路的技术要求①当轨道电路空闲且设备良好时，轨道电路继电器衔铁应可靠吸起。
②轨道电路在任何一点被列车占用时，即使只有一个轮对进入轨道电路，轨道继电器应立即释放衔铁。
③当轨道电路不完整时，断轨、断线或绝缘破损时，轨道继电器应立即释放衔铁，关闭信号。
④对某些轨道电路，还应实现由轨道向机车传递信息的要求。
3、轨道电路的分类①轨道电路按接线方式分可分为闭路式和开路式（均是以轨道电路平时无车占用时所处的状态来确认）。
②轨道电路按供电方式分可分为直流轨道电路和交流轨道电路，其中直流轨道电路又分为直流连续式轨道电路和直流脉冲式轨道电路（包括极性脉冲轨道电路、极频脉冲轨道电路和不对称脉冲轨道电路）；交流轨道电路又分为交流连续式轨道电路（包括工频50HZ整流轨道电路、25HZ相敏轨道电路、工频二元二位感式轨道电路、75HZ轨道电路、音频轨道电路也叫移频或无绝缘轨道电路）和交流电码式轨道电路（包括50HZ交流计数电码轨道电路、75HZ交流计数轨道电路、25HZ电码调制轨道电路）。
③按电气牵引区段牵引电流的通过路径分为单轨条轨道电路和双轨条轨道电路。
单轨条轨道电路是以一根钢轨作为牵引电流回线，在绝缘处用抗流线引向相邻轨道电路的钢轨上的一种轨道电路（如下图1所示），因其牵引电流流过钢轨时在钢轨间产生较大的电位差，成为信号电路外界的主要干扰源，牵引电流越大，钢轨阻抗越大，对信号电路造成的干扰也越大，并且由于单轨条轨道电路轨抗较大传输距离相对缩短，但单轨条轨道电路构造简单，建设成本低，相对功耗小。
铁路基本知识、铁路信号轨道电路4

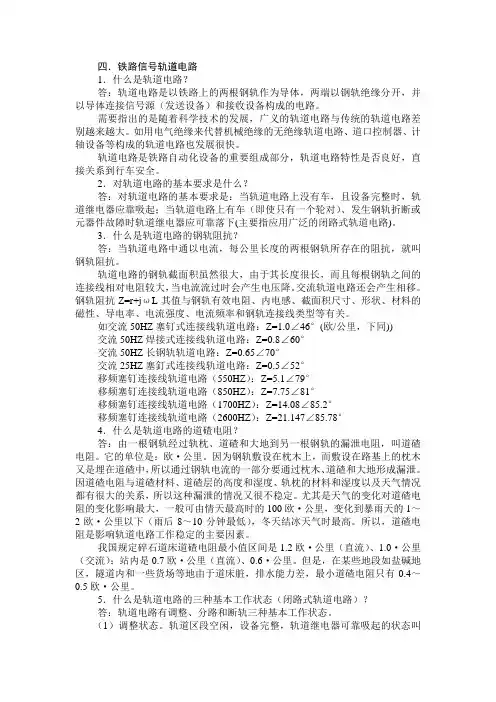

四．铁路信号轨道电路1．什么是轨道电路？答：轨道电路是以铁路上的两根钢轨作为导体，两端以钢轨绝缘分开，并以导体连接信号源（发送设备）和接收设备构成的电路。
需要指出的是随着科学技术的发展，广义的轨道电路与传统的轨道电路差别越来越大。
如用电气绝缘来代替机械绝缘的无绝缘轨道电路、道口控制器、计轴设备等构成的轨道电路也发展很快。
轨道电路是铁路自动化设备的重要组成部分，轨道电路特性是否良好，直接关系到行车安全。
2．对轨道电路的基本要求是什么？答：对轨道电路的基本要求是：当轨道电路上没有车，且设备完整时，轨道继电器应靠吸起；当轨道电路上有车（即使只有一个轮对）、发生钢轨折断或元器件故障时轨道继电器应可靠落下(主要指应用广泛的闭路式轨道电路)。
3．什么是轨道电路的钢轨阻抗？答：当轨道电路中通以电流，每公里长度的两根钢轨所存在的阻抗，就叫钢轨阻抗。
轨道电路的钢轨截面积虽然很大，由于其长度很长，而且每根钢轨之间的连接线相对电阻较大，当电流流过时会产生电压降。
交流轨道电路还会产生相移。
钢轨阻抗Z=r+jωL其值与钢轨有效电阻、内电感、截面积尺寸、形状、材料的磁性、导电率、电流强度、电流频率和钢轨连接线类型等有关。
如交流50HZ塞钉式连接线轨道电路：Z=1.0∠46°(欧/公里，下同))交流50HZ焊接式连接线轨道电路：Z=0.8∠60°交流50HZ长钢轨轨道电路：Z=0.65∠70°交流25HZ塞釘式连接线轨道电路：Z=0.5∠52°移频塞钉连接线轨道电路（550HZ）：Z=5.1∠79°移频塞钉连接线轨道电路（850HZ）：Z=7.75∠81°移频塞钉连接线轨道电路（1700HZ）：Z=14.08∠85.2°移频塞钉连接线轨道电路（2600HZ）：Z=21.147∠85.78°4．什么是轨道电路的道碴电阻？答：由一根钢轨经过轨枕、道碴和大地到另一根钢轨的漏泄电阻，叫道碴电阻。
轨道电路
6、分类 （1）按工作方式：开路式、闭路式轨道电路。
闭路式：平时构成闭合回路。轨道 电路没有车，继电器吸起。有车占用， 因车辆分路，继电器落下。当发生断 轨、断线等故障时，继电器落下，能 保证安全，广泛采用。
6、分类 （1）按工作方式：开路式、闭路式轨道电路。
开路式：发送、接收端在同端。轨道电路无车，不构成回路，继电器 落下。有车占用，车辆轮对构成回路,继电器吸起。因继电器经常落下， 不能监督轨道电路完整性。断轨后有车也不能显示，极少采用。
3、组成
中继变压器用于轨道电路的受电端，BZ4 与JZXC-480型轨道继电器配合使用，可以 使钢轨阻抗和轨道变压器的阻抗相匹配。
BG1-80型轨道变压器、 BZ4-U型中继变压器
3、组成 变阻器
轨道电路用变阻器 为 R—2.2/220 型 。 阻 值 为 2.2Ω ， 功 率 为 220W 、 容 许电流为10
电路均为双轨条轨道电路。
单轨条轨道电路是利用线路的一条钢轨作为传输通道．另一通道由电 缆构成。
7、轨道电路应用
主要用于区间和车站。 区间的轨道电路通常是与自动闭塞制式相一致的轨道电路，按照自动 闭塞通过信号机分区，每个闭塞分区就有其轨道电路。 站内轨道电路应用更为广泛。对于电气集中联锁来说，列车进路和调 车进路都必须安装轨道电路。 对于机车信号来说，各种制式的区间轨道电路和站内电码化以后的轨 道电路，就是其地面发送的设备，也就是信息来源。对于列车超速防护来 说，带有编码信息的轨道电路是其车---地之间传输信息的通道之一。
送电端
轨端接续线
受电端
钢轨线路
限流器（RX） E 轨道电源
引接线
钢轨绝缘
轨道继电器GJ
• 钢轨——作为导体，传送电信息； • 钢轨绝缘——划分各轨道区段； • 轨端接续线——保持电信息延续； • 轨道继电器——反映轨道的状况。 • 送电设备——一般采用电源，用于向轨道电路供电，也可以是能
铁道信号基础 第五章 轨道电路
道碴电阻最大(一般令其为无穷大)、电源电压 最时，轨道电路的受电会出现最大值，
第二节轨道电路的基本工作状态和基本参数
❖ 轨道电路分路的几个术语 列车分路电阻：列车占用轨道电路时，轮对跨在两根钢
轨上形成的电阻，就称为列车分路电阻。 分路效应：由于有列车分路而使轨道电路接收设备中电
轨道电路的极性交叉
极性交叉的配置： 在一个闭合的回路中，绝缘节的数量必须达到偶数才 能实现极性交叉，若为奇数，采用移动绝缘节的方法 实现。车站内要求正线电码化时，可以将绝缘节移至 弯股，并且采用人工极性交叉方式。
轨道电路的极性交叉
极性交叉的配置：
轨道电路的极性交叉
极性交叉的配置方法： 站内所有轨道电路的绝缘节两侧是否做到极性交叉， 可用封闭回路法检查。
流减少，并处于不工作状态的现象，称谓有分路效应。 分路灵敏度：指的是在轨道电路的钢轨上，用一电阻在 某点对轨道电路进行分路，若恰好能够使轨道继电器线 圈中的电流减小到释放值，则这个分路电阻值就叫做轨 道电路在该点的分路灵敏度。
第二节轨道电路的基本工作状态和基本参数
❖ 轨道电路分路的几个术语 极限分路灵敏度：对某一具体的轨道电路来说，
第一节 轨道电路概述
三、轨道电路的作用 1、检查列车的占用 2、传递行车信息
第一节 轨道电路概述
四、轨道电路的分类 ➢ 按动作电源分类
直流轨道电路 交流轨道电路
第一节 轨道电路概述
➢ 按工作方式分类
闭路式轨道电路和开路式轨道电路；
闭路式和开路式轨道电路
第一节 轨道电路概述
➢ 按轨道电路的分割方式分
（2）无岔区段命名 对于股道，以股道号命名，如ⅠG、ⅡG。 进站信号机内方的无岔区段及双线单方向运行的发车口的无 岔区段，根据所衔接的股道编号加A（下行咽喉）及B（上 行咽喉）来表示。上行发车口处的无岔区段衔接股道为ⅡG， 该无岔区段即称为ⅡAG。 差置调车信号机之间的无岔区段，以两端相邻的道岔编号写 成分数形式来表示。
轨道电路的基本工作状态
轨道电路的基本工作状态
一、轨道电路的基本工作状态
轨道电路是一种利用电力和电力设备，以及自动控制系统控制实现车辆在铁路轨道运行的电力电路。
它被广泛应用于铁路列车运行、信号控制等领域。
1、轨道电路的基本结构
轨道电路主要由接触线、接触杆、电源电缆、信号设备和自动控制系统组成。
轨道电路的基本结构如下所示：
（1）接触线:负责将电源电缆接至轨道上，以及支撑、导引车辆。
（2）接触杆：用于车辆和接触线之间的接触，以实现车辆用电。
（3）电源电缆：负责将电源接入轨道电路，以满足车辆运行过程中的电力需求。
（4）信号设备：用于控制轨道电路的关断、连接和信号接收。
（5）自动控制系统：用于控制轨道电路的开闭、信号接收和控制车辆行进。
2、轨道电路的基本工作状态
（1）接触线的接触：当车辆行进到一定位置时，接触线会与接触杆进行接触，从而提供给车辆电力。
（2）电源电缆的接触：电源电缆会与路面上的接触线连接，提供给车辆电力。
（3）信号设备的接收：信号设备会接收车辆在轨道上的信号，并将其传输至自动控制系统。
（4）自动控制系统的控制：自动控制系统会接收信号设备传输的信号，并通过相应的控制方式控制车辆行进。
以上为轨道电路的基本工作状态，是轨道电路的核心内容，只有理解了其工作原理和基本结构，才能有效的实现车辆的安全行进。
97型25Hz相敏轨道电路
用端子和连接端子的接线，如失调角较大时，可适 当调高Uj（测试）电压，以使GJ的转矩满足技术指 标。具体调整方法和位置见图8、图9。
4、25HZ相敏轨道电路测试说明
1）、轨道变压器I次、II次测试 使用MF-14万用表，表档选择在交流电压档，两根表棒分别接
在I、II次侧使用接线端子上进行测试记录，对于非电码化区段， I次侧电压为集中供电220V，对于电码化区段，I次侧电压由室 内调整后仅几十伏，因此测试要选择合适档位使测试更准确。 2）、不平衡电流长短测试 用CD96-3Z型移频表，选择电流测试档，在有牵引回流通过时， 用电流钳在扼流变两条钢包铜线上同时测试电流并记录。其差 为不平衡电流。由于此项测试有一定危险性，日常不要求测试。 当区段可能因为不平衡电流而产生电特性变化时，应采取相应 安全措施后进行测试分析。
三、轨道电路分类
1、按轨道电路的工作方式分为开路式和闭路式轨道电路。闭路式 轨道电路能够检查轨道电路的完整性，所以目前信号设备中多采用 闭路式轨道电路。
2、按牵引电流通过方式分为单轨调和双轨条轨道电路。双轨条轨 道电路工作比单轨条轨道电路稳定可靠，极限长度基本上可以满足 闭塞分区长度的要求，但成本高。电气化区段多采用双轨条轨道电 路。
3、 调整步骤
简述轨道电路的三种基本工作状态
简述轨道电路的三种基本工作状态轨道电路是一种用于控制和保护铁路轨道的电气设备，它可以检测轨道上的列车位置、速度和方向，并根据需要采取相应的控制措施。
根据不同的工作状态，轨道电路可以分为三种基本工作状态：占用状态、空闲状态和故障状态。
占用状态是指轨道上有列车通过时的工作状态。
当列车进入轨道区段时，它会占据一定的轨道区段，这时轨道电路会检测到轨道上有电流通过，从而进入占用状态。
在占用状态下，轨道电路会向列车驾驶员发送信号，告知其进入占用区段，同时还会通过信号灯等装置向其他列车发送警告，禁止其进入占用区段。
占用状态的持续时间与列车的速度、长度和接收器的灵敏度等因素有关。
空闲状态是指轨道上没有列车通过时的工作状态。
当所有列车离开轨道区段后，轨道电路会检测到没有电流通过，从而进入空闲状态。
在空闲状态下，轨道电路会恢复到常规工作模式，继续监测轨道上的情况，准备接收下一次列车的到来。
故障状态是指轨道电路出现故障时的工作状态。
轨道电路可能会出现各种故障，比如线路断开、接收器故障等，这时轨道电路会进入故障状态。
在故障状态下，轨道电路会自动报警，并采取自我保护措施，比如关闭电源、切断信号等，以防止进一步的损坏或安全事故发生。
同时，轨道电路还会发送故障信息给相关的维修人员，以便及时修复故障并恢复正常工作状态。
轨道电路的三种基本工作状态相互关联，协同工作，以确保铁路运输的安全和顺畅。
在占用状态下，轨道电路通过检测列车的位置和速度来实时掌握列车的运行情况，从而准确判断轨道区段是否被占用，以保持列车之间的安全距离。
在空闲状态下，轨道电路通过持续监测轨道的情况，判断列车是否离开轨道区段，并准备好下一次列车的到来。
在故障状态下，轨道电路通过报警和自我保护措施来确保列车和乘客的安全，并通知相关人员及时修复故障。
总之，轨道电路的三种基本工作状态是占用状态、空闲状态和故障状态。
这些状态相互关联，通过检测、监测和控制轨道上的列车位置、速度和方向，以确保铁路运输的安全和顺畅。
轨道电路基本原理及工务部门防止轨道电路联电措施
进路与轨道电路的关系
凡已排列进路内有关联的轨道电路均不得联电
联锁道岔与轨道电路区段
超过三组，交分道岔不得超过两组。
4.有时需要将轨道电路区段划短，以提高咽喉通过 能力。
5.轨道电路两钢轨绝缘应设在同一坐标处，当不能 设在同一坐标处时，其错开的距离应不大于2.5米。
6.当轨道绝缘安装于警冲标内方小于3.5米处的位置 时，称为“超限绝缘”或“侵限绝缘”。
二.道岔轨道电路
单开道岔：单开道岔轨道电路分为两种切割方式，直股
电路（电气隔离式、自然 衰耗式、强制衰耗式）
第一部分轨道电路
7.轨道电路的技术要求
(1)当轨道电路空闲且设备良好时，轨道电路继电器 衔铁应可靠吸起。（调整状态）
(2)轨道电路在任何一点被列车占用时，即使只有一 个轮对进入轨道电路，轨道继电器应立即释放衔铁。 （分路状态）
(3)当轨道电路不完整时，断轨、断线或绝缘破损时， 轨道继电器应立即释放衔铁，关闭信号。 （断路 状态）
轨道电路是铁路信号的重要基础设备，它的性 能直接影响行车安全和运输效率。
轨道电路由钢轨、绝缘节、接续线、
引接线、送电设备及受电设备等主要元件组成。
第一部分轨道电路
2.轨道电路的主要组成部分
轨道电路由钢轨、钢轨绝缘、接续线、引接线、 送电设备及受电设备等主要元件组成。
轨道电路工作原理图
轨道空闲时：电流从轨道电路电源正极→钢轨→轨道继电器→
轨道电路工作原理图
在绝缘接头处作业时，如果进行单股联电，相当于 电源在正、负极处抵消，轨道继电器中无电，衔铁 释放，前接点开， 后接点闭合，接通红灯电路，则 红灯亮；控制台上点红色光带。（蓝色线表示光带 未解锁）
第一部分轨道电路
5-轨道电路-1
1
轨道电路的产生
1870年美国人鲁宾逊发明了开路式轨道电路。 1872年鲁宾逊又成功研制了闭路式轨道电路。
轨道电路是利用线路上的钢轨作为导体，用钢轨绝缘划 分范围的电路。
用于自动、实时检查线路占用情况，将列车运行与信号 显示联系起来，向列车传递行车信息。
2
第一节 轨道电路概述
JZXC-480整流继电器
37
3、钢轨绝缘 保证相邻轨道电路之间的电气绝缘。
38
4、轨道电路连接线
包括：
钢 轨 接 续 线 ---- 用 于 轨 道 电 路接缝处的连接，以减小接 触电阻。有塞钉式（现场广 泛使用）、焊接式。
引 接 线 ---- 连 接 轨 道 电 路 送 受端变压器箱或电缆盒与钢 轨的导线，一般用涂有防腐 油的多股钢丝绳制成。
BG1-80型轨道变压器 7
(4)受电设备 轨道电路的受电设备可以是轨道继电器，用于 反映轨道电路范围内有无列车、车辆占用和钢轨是否完整；
或者当轨道电路中包含有控制信息时，轨道电路的受电设备也 可以是能够接收并鉴别电流特性的电子设备，能够根据接收到的 不同特性的电流，令有关继电器动作。
2020/3/7
29
8、按机车牵引电流的回归方式分类：
单轨条轨道电路：利用轨道电路中一根钢轨作为牵引电 流回线的轨道电路
双轨条轨道电路 ：利用轨道电路两根钢轨作为牵引电流 回线的轨道电路
30
四、轨道电路的应用
主要用于区间和车站。 区间：轨道电路通常是与自动闭塞制式相一致的 轨道电路，按照自动闭塞通过信号机分区，每个闭塞 分区就有其轨道电路。 站内：轨道电路应用更为广泛。对于电气集中联锁 来说，列车进路和调车进路等都必须安装轨道电路。 机车信号：各种制式的区间轨道电路和站内电码化 以后的轨道电路，就是其地面发送的设备，也就是信 息来源。对于列车超速防护来说，带有编码信息的轨 道电路是其车---地之间传输信息的通道之一。
轨道电路——精选推荐
轨道电路地段作业维修技术手册第一章轨道电路基本知识轨道电路同电动转辙机一样，是铁路信号的基础设备。
轨道电路用于判断轨道线路是否有列车、车辆，是信号联锁的重要技术条件之一。
一、轨道电路的组成轨道电路是以一段轨道的两条钢轨为导体的电气回路，这一段轨道称为一个区段，即轨道电路区段（也简称轨道区段）。
轨道电路主要由送电端，钢轨和受电端三部分组成，见图1-1。
1.送电端由电源变压器、限流器、引接线及变压器箱或电缆盒等组成。
限流器是为了保护电源设备而设，一般采用电阻器或电抗器。
2.钢轨由轨条、轨端接续线和钢轨绝缘等组成。
轨端接续线安装在两根轨条的接头处，减小和稳定钢轨电阻（或阻抗）；钢轨绝缘为分隔或划分轨道电路之用。
3.受电端是由升压变压器、轨道继电器、引接线及变压器箱或电缆盒等组成。
升压变压器和轨道继电器之间通过电缆线路连接。
二、轨道电路的基本工作原理轨道电路基本工作原理见图1-2.当轨道区段未被列车或车辆占用时，即空闲时，交流220V轨道电源由电源变压器降压，经限流器和引接线，送到送电端的钢轨上。
由于钢轨上无车，电流沿着钢轨线路流向受电端。
受电端钢轨的电流经引接线送至升压变压器，升压变压器的输出电压经电缆线路加到设在信号楼机械室的轨道继电器（GJ）线圈上，使轨道继电器励磁吸起，利用其前接点闭合条件，表示（反映）轨道区段空闲。
见图（a）。
当轨道区段有列车或车辆时，即占用时，见图（b），由于列车的车轮轮对横跨在钢轨上，轮对的电阻比轨道继电器（GJ）线圈的电阻小得多，送电端送出的轨道电流绝大部分被轮对分路，致使轨道继电器因得不到足够的电流而失磁落下。
利用其后接点闭合的条件，接通轨道区段红灯表示电路（红光带），表示这个轨道区段已被车占用。
轨道电路的制式很多，有开路式和闭路式之分、直流型和交流型（包括脉冲型）之分等等。
但工作原理基本上是一致的。
目前我国使用最普遍的轨道电路制式是JZXC-480型交流轨道电路。
三、轨道电路的基本工作状态轨道电路的基本工作状态是调整状态和分路状态。
轨道电路的工作状态
轨道电路的工作状态哎呀，说起轨道电路的工作状态，这可真是个神奇又有趣的事儿！就像我们在学校里参加接力赛跑一样，轨道电路也在默默地为火车的安全行驶传递着重要的“接力棒”。
你想想，如果接力赛跑的时候，传递“接力棒”出了问题，那比赛不就乱套啦？轨道电路也是这样，要是它的工作状态不正常，火车运行可就危险啦！轨道电路呀，简单来说，就是能让火车知道自己该怎么走，铁轨有没有问题的一套“情报系统”。
它就像是火车的“眼睛”和“耳朵”。
当轨道电路处于正常工作状态的时候，它可认真负责啦！就好像我们认真写作业的时候，一点儿都不马虎。
火车能从它那里得到准确的信息，知道前方的道路是不是畅通无阻，能不能放心大胆地往前开。
这时候的轨道电路就像是一个聪明的小向导，稳稳当当地给火车指引着正确的方向。
要是轨道电路出现了故障，那可就糟糕啦！这就好比我们在考试的时候突然脑袋一片空白，啥都想不起来。
火车可能会接收到错误的信息，说不定会开错方向，或者突然停下来，那多吓人呀！有一次，我听爸爸说，他们铁路上就出现过轨道电路的小故障。
那时候，工作人员们可着急了，就像热锅上的蚂蚁一样，忙前忙后的。
“这可咋办呀？火车马上就要过来了！”一个叔叔着急地喊着。
另一个阿姨说：“别慌，咱们赶紧排查问题！”经过一番紧张的抢修，轨道电路终于恢复了正常，火车也能安全地通过啦。
你说，这轨道电路是不是特别重要？它要是不好好工作，火车可就没法顺顺利利地跑啦！所以呀，为了让轨道电路一直保持良好的工作状态，有好多叔叔阿姨在背后默默地付出呢。
他们就像守护我们健康的医生一样，时刻关注着轨道电路的“身体状况”，一有问题就赶紧解决。
我觉得，轨道电路的工作状态真的是太关键啦，咱们可一定要保证它好好工作，这样火车才能又快又安全地带着我们去想去的地方！。
2、轨道电路
2、轨道电路3－1第三篇基本常识第一章轨道电路第一节轨道电路的基本概念一、轨道电路定义轨道电路的送电设备安装在送电端（又称电源端或始端），它由轨道电源E和限流器RX组成。
根据轨道电路的类型不同，轨道电源可以用铅蓄电池浮充供电（或其它直流电源），也可以用轨道变压器或变频器、信号发生器供电。
限流器一般为电阻器，也可以采用电抗器，它的作用是保护电源设备不因过负荷而损坏，并保证在列车占用轨道电路时，轨道继电器能可靠地落下，对某些交流轨道电路而言，它还兼有相位调整的固安信通铁路信号器材有限责任公司技术文功效。
轨道电源采用由电子器件组成的信号发生器时，一般都不设限流器。
轨道电路的接收设备安装在受电端（又称继电器端或终端），目前接收器主要采用的是继电器（称轨道继电器GJ），由它来接收轨道信号电流。
电子轨道电路的接收设备一般都采用电子器件，其作用和轨道继电器相同。
轨端接续线是为了减小钢轨的纵向电阻，而在轨条的连接处增设的。
钢轨绝缘的作用是分割两相邻轨道电路，从电的方面加以绝缘，但是，相邻钢轨线路之间通过大地仍保持着联系，从而给电流形成了附加通路，使轨道电路的传输复杂化。
两组绝缘节之间的钢轨线路（即从送电端到受电端之间），称为轨道电路的控制区段，也就是轨道电路的长度。
安装方式：送电和接收设备一般放在轨道旁的继电器箱、变压器箱（分散）或信号楼内（集中），直接由引接线（钢丝绳）或通过电缆再由引接线接向钢轨。
三、原理分析轨道电路的工作状态由接收器即轨道继电器反映出来，轨道继电器的接点又控制着信号机的显示，信号机的显示指示着列车的运行，列车的运行又轨道电路的工作状态，就这样构成了自动控制系统。
当然上面讲的只是它的基本原理，实际电路还要比这复杂得多。
第二节轨道电路的分类一、按工作原理分：分为闭路式轨道电路和开路式轨道电路，传导式轨道电路和感应式轨道电路。
⑴闭路式轨道电路：其发送设备和接收设备分别安装在轨道电路的两端。
其特点是当发生断线、断轨或绝缘破损等故障时，由于流经轨道继电器线圈的电流大大减少，所以轨道继电器也会落下，符合信号设备一旦发生故障应倒向安全的原则。
轨道电路基本工作状态
轨道电路基本工作状态引言轨道电路是铁路的核心组成部分之一，用于监测和控制轨道上的列车运行情况。
轨道电路的基本工作状态对于铁路系统的安全和稳定运行起着重要作用。
本文将从不同角度对轨道电路的基本工作状态进行全面、详细、完整且深入地探讨，以帮助读者全面了解轨道电路的原理和运行机制。
轨道电路工作原理轨道电路通过铺设在轨道上的电气装置与列车之间建立电学联系，实现对列车运行情况的监测和控制。
其基本工作原理如下：1.电路电气连接：轨道电路由电气元件、信号线和接合装置组成。
电路中的信号线通过接合装置连接铁轨，形成闭合电路。
2.列车轮轨接触：当列车经过轨道上的轨道电路时，轮轨接触产生接地线路，使轨道电路工作。
3.电流流动：通过列车的接地线路，电流从信号线流入接地线路，形成闭合回路。
电流的流动状态表示列车通过轨道电路。
轨道电路基本工作状态的分类根据轨道电路的用途和工作方式，其基本工作状态可分为以下几类：正常工作状态轨道电路在正常工作状态下，能够准确监测列车的运行情况，并及时将信号传递给信号系统。
其特点包括：•闭合回路：轨道电路处于闭合状态，电流正常流动。
•信号传递：正常工作状态下，轨道电路能够准确传递列车位置、速度等信息给信号系统。
•无故障：轨道电路元件正常，无故障情况。
异常工作状态轨道电路在异常工作状态下，可能出现故障或其他异常情况，无法正常监测列车的运行情况。
其特点包括：•断开回路：轨道电路处于断开状态，电流无法正常流动。
•信号丢失：异常工作状态下，轨道电路无法准确传递列车位置、速度等信息给信号系统。
•故障存在：轨道电路元件存在故障，需要修复或更换。
检修状态轨道电路在检修状态下，处于人工干预的状态，用于维护和保养轨道电路设备。
其特点包括：•检修标识：通过标识或临时装置，明确表明轨道电路处于检修状态。
•检修操作：人工干预轨道电路设备，进行维护和保养工作。
•不影响列车运行：检修状态下，尽量减少对列车运行的影响。
轨道电路的工作状态转换机制轨道电路的工作状态会根据实际情况发生转换，从一个状态转换到另一个状态。
