南都蓄电池组安装手册
蓄电池组安装操作工艺

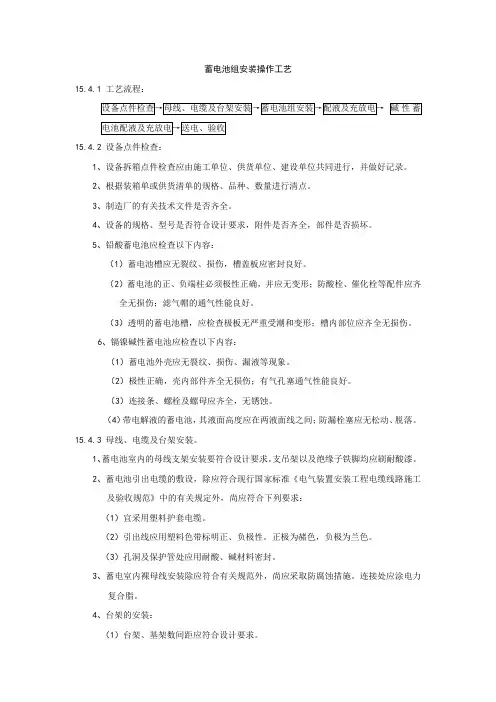

蓄电池组安装操作工艺15.4.1工艺流程：15.4.2设备点件检查：1、设备拆箱点件检查应由施工单位、供货单位、建设单位共同进行，并做好记录。
2、根据装箱单或供货清单的规格、品种、数量进行清点。
3、制造厂的有关技术文件是否齐全。
4、设备的规格、型号是否符合设计要求，附件是否齐全，部件是否损坏。
5、铅酸蓄电池应检查以下内容：（1）蓄电池槽应无裂纹、损伤，槽盖板应密封良好。
（2）蓄电池的正、负端柱必须极性正确，并应无变形；防酸栓、催化栓等配件应齐全无损伤；滤气帽的通气性能良好。
（3）透明的蓄电池槽，应检查极板无严重受潮和变形；槽内部位应齐全无损伤。
6、镉镍碱性蓄电池应检查以下内容：（1）蓄电池外壳应无裂纹、损伤、漏液等现象。
（2）极性正确，壳内部件齐全无损伤；有气孔塞通气性能良好。
（3）连接条、螺栓及螺母应齐全，无锈蚀。
（4）带电解液的蓄电池，其液面高度应在两液面线之间；防漏栓塞应无松动、脱落。
15.4.3母线、电缆及台架安装。
1、蓄电池室内的母线支架安装要符合设计要求。
支吊架以及绝缘子铁脚均应刷耐酸漆。
2、蓄电池引出电缆的敷设，除应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》中的有关规定外，尚应符合下列要求：（1）宜采用塑料护套电缆。
（2）引出线应用塑料色带标明正、负极性。
正极为赭色，负极为兰色。
（3）孔洞及保护管处应用耐酸、碱材料密封。
3、蓄电室内裸母线安装除应符合有关规范外，尚应采取防腐蚀措施。
连接处应涂电力复合脂。
4、台架的安装：（1）台架、基架数间距应符合设计要求。
（2）台架安装前应刷耐酸漆或焦油沥青；（3）电压高于48伏的蓄电池架，应用绝缘子或绝缘垫与地面绝缘；（4）台架的安装应平整，不得歪斜。
15.4.4蓄电池组安装1、蓄电池安装应按设计图纸及有关技术文件进行施工。
2、蓄电池安装应平稳、间距均匀；同一排列的蓄电池应高度一致，排列整齐。
3、有抗震要求时，其抗震措施应符合有关规定，并牢固可靠。
汽车蓄电池的安装方法
汽车蓄电池的安装方法1.选择合适的蓄电池：根据汽车的型号和要求，选择适合的蓄电池。
蓄电池的参数包括电压、容量和尺寸等。
确保选购的蓄电池与汽车的需求相匹配。
2.关闭所有电子设备：在安装蓄电池之前，确保汽车的所有电子设备和电器系统都处于关闭状态，包括车灯、音响、空调等。
3.防止触电：在开始安装蓄电池之前，先将汽车的钥匙从点火开关中拔出，以避免触电事故的发生。
4.断开负极连接：首先要断开汽车电池的负极连接。
找到蓄电池上的负极端口，一般是黑色连接头，使用扳手或扳手柄松开螺丝或松动固定圈，使其与蓄电池的负极接触的金属接触头断开连接。
5.断开正极连接：接下来，断开蓄电池的正极连接。
找到蓄电池上的正极端口，一般是红色连接头，同样使用扳手或扳手柄松开螺丝或松动固定圈，使其与蓄电池的正极接触的金属接触头断开连接。
6.移除旧电池：使用扳手或扳手柄将蓄电池的固定松动，将电池从所处的位置上取下。
取下旧电池时，要注意电池的重量，以免造成伤害。
7.准备新电池：将新电池放置在电池托架上，使蓄电池的正负极与对应的连接头相匹配。
8.连接正极：将新电池的正极连接头与汽车上的正极接触的金属接触头相连接，通过扳手或扳手柄拧紧螺丝或固定圈，使其紧密连接。
9.连接负极：将新电池的负极连接头与汽车上的负极接触的金属接触头相连接，通过扳手或扳手柄拧紧螺丝或固定圈，使其紧密连接。
10.检查连接：确认电池连接牢固后，可以轻轻摇动蓄电池，确保其不会松动。
11.固定电池：使用相应的固定装置固定蓄电池，确保其在行驶过程中不会晃动。
12.连接正负极：连接好蓄电池后，将汽车的钥匙插入点火开关，并将电动车窗等电子设备打开，以确保电池正常工作。
13.检查电压：使用电压表测量蓄电池的电压，确保其电压在正常范围之内。
14.关闭电子设备：关闭测试过程中打开的电子设备，包括车窗等，以避免电池过度放电。
15.清理现场：将旧电池和相关的垃圾放入特定的废弃电池回收容器中。
清除安装现场的杂物和脏污。
南都蓄电池LSE安装手册(4.3版)
系统 电压
层次
安装尺寸 mm (长×宽×高)
GFM-200E
48V 六层
570×550×2000
GFM-260E
48V 八层
570×550×2000
GFM-300E
48V 八层
570×550×2000
GFM-400E
48V 八层
660×550×2000
GFM-500E
48V 八层
750×550×2000
GFM-600E
48V 八层
830×550×2000
GFM-800E
48V 六层
790×720×2000
GFM-1000E
48V 四层 720×720×2000-双柜
重量 (Kg) 480 540 590 760 880 1025 1450 1785
五．LSE 电池参考安装方式与占地空间
卧放 卧放
GFM-800E GFM-800E
24V 三层 48V 三层
850×620×940 1600×620×940
一端 720 一端 1420
卧放 卧放 卧放 卧放
GFM-800E GFM-1000E GFM-1000E GFM-1000E
48V 四层 24V 双层 48V 双层 24V 三层
1175×620×1220 1370×620×660 2640×620×660 975×620×940
4
标准 编号 ZNG-05048 ZNG-05049 ZNG-05050 ZNG-05051 ZNG-05052 ZNG-05053 ZNG-05054 ZNG-05055
安装 方式 柜式 柜式 柜式 柜式 柜式 柜式 柜式 柜式
LSE 系列阀控式铅酸密封蓄电池安装手册
蓄电池组安装程序
精心整理3.2工程服务（1）满足旧电池的拆卸并放置在该机房的指定位置，满足利旧拆除的电缆并在拆除的电缆不可利旧的情况下免费提供新的电缆等所需的所有辅材。
（2）满足蓄电池组及安装所需要的附件从落地点到安装位置的二次搬运以及安装，满足蓄电池租的启动充放电、补充电、容量试验等调测工作。
（3）满足参加设备安装调测的人员熟悉合同设备和合同内容，并具备相关资质和丰富的实践操作经验。
（4）满足设备安装工作后的对各项指标的测试，且测试结果满足技术规范书和投标应答的要求。
并将测试记录全部移交给招标人，在招标人同意后作为验收依据。
（5）满足提供的蓄电池间连接电缆符合YD/T1173-2016《通信电源用阻燃耐火软电缆》的规定。
（1（2（3（4的要求。
（5（6（73.33.3.1（1（2（32只或3.3.2（1）100％。
（2）（3（4）巡检服务包括对设备的运行整体状况检查和环境检查以及用户的特别要求等。
（5）投标人应在巡检结束后24小时内向招标人的运行维护部门提交巡检备忘录，包括发现的故障隐患清单，处理故障隐患的说明，未能完全处理的故障隐患原因和提出解决方案，为招标人日常维护工作提供参考依据。
（6）为了帮助招标人提高设备维护效率，投标人应向用户提供规范、高效的日常维护方法及维护制度建议。
3.3.3故障响应及技术支持服务（1）投标人应在本市建立稳定可靠的维护队伍和维护保障运作体系，配备足够的备品备件、维护人员、维修工具和车辆，并向招标人提交上述证明文件。
（2）故障级别定义1）一般故障：指设备在运行中出现的，断续或间接地影响系统功能和服务的故障。
精心整理2）重要故障：指设备在运行中出现的直接影响业务、并导致系统性能或业务部分退化的故障，或设备在运行中出现的故障具有潜在的系统瘫痪或服务中断的危险，并可能导致设备的基本功能不能实现或全面退化。
3）重大故障：设备在有效运行年限内，因设备质量原因、功能、性能劣化导致供电中断或服务中断的故障，包括设备原因导致的起火、所服务设备（系统）瘫痪或设备毁损等。
蓄电池安装作业指导书
一.总则1.为保证蓄电池组旳工程安装质量，增进工程施工技术水平旳提高，保证蓄电池组旳安全运行，制定本作业指导书，作为统一旳施工作业技术准则。
2.本作业指导书合用于电压为220V及以上，容量为350A·h蓄电池组安装。
3.根据工程实际状况，本指导书重要简介免维护蓄电池施工工艺。
二.工艺流程1.开箱检查设备抵达现场后，应在规定期限内作验收检查，并应符合下列规定：a.包装及密封良好。
b.开箱检查清点数量，型号、规格应符合设计规定；附件齐全，元年无损坏及漏液状况。
c.产品旳技术文献齐全。
d.电池如长期放置，需拧紧密闭气塞，清理洁净，在极柱上涂抹防腐脂。
2.施工准备2.1将蓄电池室打扫洁净，做到清洁、干燥、通风良好。
2.2设备支架安装按照图纸设计尺寸，将厂家所电池支架安装到蓄电池室，找平找正，固定牢固。
如有支架掉漆现象则在电池安装前进行补漆。
2.3半蓄电池逐一用干布擦试洁净，搬运到蓄电池室内。
在搬运摆放过程中，严禁将蓄电池倒置或重叠，严禁是电池正、负极短路。
3.蓄电池安装3.1蓄电池组安装3.1.1蓄电池安装前，应按下列规定进行外观检查：a.蓄电池槽应无裂纹、损伤、槽盖应密封良好。
b.蓄电池旳正、负端柱必须极性对旳，并应无变形；防酸栓、催化栓等部件应齐全无损伤；滤气帽旳勇气性能良好。
c.连接条、螺栓及螺母应齐全。
3.1.2清除蓄电池表面污垢时，应采用酒精擦拭。
3.1.3蓄电池组旳安装应符合下列规定。
a.蓄电池放置旳平台，基架及间距应符合设计规定。
b.蓄电池安装应平稳，间距均匀；同一排、列旳蓄电池应高度一致，排列整洁。
c.连接条及抽头旳接线应对旳，接头连接部分应涂以电力复合脂，螺栓应紧固。
d.有抗需规定期，其抗震设施应符合有关规定，并牢固可靠。
3.1.4蓄电池旳引出电缆旳敷设除应满足《电缆线路施工及二次接线工艺作业指导书》旳内容外，还应满足下列规定：a.电缆旳引出线应用塑料带标明正、负极旳极性，红色为正，兰色为负。
南都蓄电池组安装手册
1
一. 安装手册使用说明
5
LSP 系列阀控式铅酸蓄电池安装手册 V2.1-PA
2. 搬运步骤
a、松开固定螺栓。
b、 用吊环勾住电池架顶面（水平吊装 方式）或极柱面（垂直吊装方式）对角的两个
孔，然后配合释放的搬运工具即可方便地抬起 电池架以整体搬运。
c、落地时保持水平轻轻着地。
注意：对电池和电池架进行整体搬运可以保证运输及安装过程的安全性和效率，拆出电 池将其与电池架分别搬运可能造成下列不良后果：
公司形成了全球销服一体化的营销网络，拥有最具专业化、国际化的营销团队，是国内 同行业中海外市场占有率最高的企业。营销网络遍及世界五十余个国家和地区，国内市场覆 盖 29 个省、市、区，海外市场已进入欧洲，中东，非洲，亚太，美洲等 70 余国，成立了 南都亚太、南都英国、南都菲律宾、南都马来西亚、南美办事处等营销服务机构。公司已进 入诸多高端客户的供应商体系。
1. 注意事项
a、搬运时建议极柱向上。
b、 严禁翻滚和跌落。
c、严禁将螺栓装在极柱上抽拔将电池抽出。
d、搬运时不可接触电池极柱和安全阀,严禁外界非绝缘物体接触电池,以防电池短路 造成危险
e、所有拆卸下来的配件请妥善保存,以备下次安装时使用 f、如有特殊情况，需要将电池拉出电池框，单独搬运处理。建议参考：南都 LSP 系 列蓄电池搬运说明操作。电池在电池架外存放时出现轻微鼓胀是正常现象，不影响电池性能， 但可能影响电池装入电池架。 g、单体电池严禁长期在电池架外存放，建议拆出后 10 天内装回。
蓄电池安装作业指导书
蓄电池设备安装及充放电作业指导书1 工程概况1.1 工程概况××电厂工程直流系统包括动力直流系统和控制直流系统。
动力直流主要给直流负荷提供电源，动力直流负荷主要包括直流油泵、交流不停电电源装置、事故照明及厂用电系统的断路器合闸电源等。
控制直流用于电气设备的控制、测量、保护、信号等，还包括热工专业的控制、保护等。
1.2 工程量和工期1.2.1 工程范围及工程量本项工程的作业范围包括：直流盘安装××面，蓄电池安装××组及蓄电池组充放电。
1.2.2 施工工期施工准备：2天直流盘安装：3—5天蓄电池安装：8—10天蓄电池充放电：每组5—7天2 编制依据3 作业前的条件和准备3.1 技术准备3.1.1施工图纸齐全，并已由专业公司技术负责人组织进行图纸会检，确认图纸无问题。
3.1.2施工方案已确定，并经项目部技术负责人审核批准。
3.1.3施工场地能够满足施工要求，材料预算已批准，设备已到货。
3.1.4施工技术措施编制完毕。
3.1.5技术人员按照施工技术措施，对施工人员进行技术、安全交底，并进行了《专业公司施工技术交底三签记录》。
3.2 作业人员3.3 作业工机具3.4 安全防护用品及其它用品3.5 工序交接3.5.1施工前检查与蓄电池安装有关的建筑物的建筑工程质量，结果应符合国家现行的建筑工程施工及验收规范中的有关规定。
3.5.2蓄电池安装前，建筑工程及其辅助设施尤其是照明、通风及下水应按设计要求全部竣工，并验收合格。
4 作业程序4.1 蓄电池安装4.2 直流系统盘柜安装5 施工方法及步骤5.1蓄电池安装及充放电5.1.1蓄电池支架安装根据安装图纸厂家安装手册，安装蓄电池支架。
蓄电池支架与墙壁之间的距离应与图纸一致。
5.1.2 蓄电池检查及安装1) 设备到现场应由供应部门组织甲方、监理及工地进行开箱检查，结果应符合下列要求：①包装及密封应良好。
②开箱检查，蓄电池型号、规格应符合设计要求，附件齐全，元件无损坏现象。
蓄电池安装施工方法完整版
蓄电池安装施工方法 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】蓄电池安装施工工法1.施工准备1.1主要工器具、量具及防护用品1.1.1防震架安装：电焊机电锤水平仪、米尺、手锤、活口扳手1.1.2蓄电池安装：拖拉机、铲车、撬棍、小拖车、活口扳手、米尺、万用表、倒链（1t）1.1.3蓄电池充放电：塑料大桶、塑料手提桶、漏斗、勺子、塑料大盆、比重计、温度计、万用表、放电电阻1.1.4防护用品：耐酸工作服、耐酸胶靴、耐酸长筒手套、防护眼镜、工作帽、手巾、口罩、灭火器、小苏打2.施工步骤2.1防震架安装2.1.1施工前的准备工作a)在施工前，施工人员首先要熟悉设计图纸及厂家说明书，并进行安全和施工交底。
b)土建移交蓄电池室，达到防震架安装条件。
c)检查工器具是否齐全，检查工器具均应达到安规标准，禁止使用不合格的工器具。
d)蓄电池室门口与直流配电室应有足够的灭火器。
2.1.2防震架安装根据图纸的具体尺寸安装防震架，先将防震架组装好，放到台子上，标出固定的位置，再移下防震架。
用水平仪测出每个固定点的具体标高，找出最高点，用膨胀螺栓固定好最高处的固定点，以此固定点为基准固定好其余的各个固定点。
2.1.3移交土建，防震架验收合格后，移交土建贴耐酸瓷砖。
2.2蓄电池安装2.2.1蓄电池安装前应具备的条件及必要的准备工作a)蓄电池室应有充足的照明，水源、通风等设施，且内部装饰已完工。
b)蓄电池应备有清水及小苏打水，并明显标示。
c)道路畅通。
d)土建移交手续齐全。
e)做一个门形架作为蓄电池就位的临时起吊设施。
宽：1700mm。
高：2200mm。
承载重量：300kg以上。
2.2.2蓄电池运输用铲车将蓄电池装上拖拉机，封车运至现场，再用铲车将蓄电池卸至小拖车上，运至蓄电池室内。
2.2.3开箱a)施工人员用撬棍打开包装箱，注意撬棍的着力点及用力方向，不可损伤蓄电池。
蓄电池安装指导书
文件编码：TDZB3Z404-2007-I 文件名称: #1机组蓄电池安装作业指导书目录1工程概况及工作量 (1)1.1工程概况 (1)1.2主要工程量 (1)1.3工期计划 (1)2编制依据 (1)3作业前必须具备的条件和应做的准备 (1)3.1技术准备 (1)3.2参加作业人员的资格和职责 (2)3.3所需工机具和仪器仪表的规格及精确度 (3)3.4作业所需防护用品 (3)4施工程序和作业方法 (3)4.1作业程序 (3)4.2施工的作业方法和内容 (4)5工程质量目标及控制点的设置 (7)5.1质量目标 (7)5.2质量通病的预防 (7)5.3质量控制点的设置 (7)5.4作业结束的检查验收和应达到的质量标准 (8)6作业的安全要求和环境条件 (8)6.1作业的安全要求 (8)6.2环境条件 (8)6.3施工危险因素和环境因素辨识及控制对策表：（见附录） (9)6.4 消防管理 (9)7附录 (9)1工程概况及工作量1.1工程概况**电厂新建工程,#1机组由**公司承建。
其中集控楼0米220V蓄电池组安装由**公司负责施工,施工内容主要有蓄电池抗震架安装、电池组就位、电池组连接、蓄电池充放电试验。
设计院有特殊施工要求时按设计院图纸施工，无要求时按作业指导书施工。
集控楼蓄电池室土建交安，具备蓄电池安装条件后开始安装。
充放电设备应已安装并具备进行蓄电池充放电条件。
3.1技术准备3.1.1**设计院所有相关图纸到齐。
3.1.2所需材料和机具到齐备。
3.1.3施工现场具备蓄电池安装条件。
3.1.4检查蓄电池的规格型号和质量是否符合设计要求。
3.1.5蓄电池附件到货满足设计要求。
3.1.6准备好工具及消耗性材料。
3.1.7准备好施工所用的临时电源。
3.1.8蓄电池室内应有充足的照明和良好的通风。
3.1.9施工措施制定落实完。
3.1.10施工图纸会审完，会审中存在的问题已解决，施工方案明确。
3.1.11作业指导书在施工前已审批完。
蓄电池安装维护使用手册.共47页
▪Байду номын сангаас
29、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇
▪
30、意志是一个强壮的盲人，倚靠在明眼的跛子肩上。——叔本华
谢谢！
47
蓄电池安装维护使用手册.
1、合法而稳定的权力在使用得当时很 少遇到 抵抗。 ——塞 ·约翰 逊 2、权力会使人渐渐失去温厚善良的美 德。— —伯克
3、最大限度地行使权力总是令人反感 ；权力 不易确 定之处 始终存 在着危 险。— —塞·约翰逊 4、权力会奴化一切。——塔西佗
5、虽然权力是一头固执的熊，可是金 子可以 拉着它 的鼻子 走。— —莎士 比
▪
26、要使整个人生都过得舒适、愉快，这是不可能的，因为人类必须具备一种能应付逆境的态度。——卢梭
▪
27、只有把抱怨环境的心情，化为上进的力量，才是成功的保证。——罗曼·罗兰
▪
28、知之者不如好之者，好之者不如乐之者。——孔子
蓄电池及直流系统安装作业指导书
1.工程概况1.1施工地点及名称、范围本项目主要施工地点在主厂房蓄电池室、直流配电室及升压站继电器室内，主要包括成套蓄电池的组合安装、充放电，直流电源屏及直流分屏的安装。
1.2主要工程量组合安装铅酸免维护蓄电池3组（每组104只）并进行初次充放电试验，直流电源屏安装13块，直流分屏3块。
1.3工程特点1.3.1本次蓄电池组为免维护铅酸蓄电池，安装工艺较为简单方便，不需配制酸液进行注液。
1.3.2蓄电池的容量较大，为1200Ah，能够充分保证直流负荷的使用。
1.3.3蓄电池的组合电压为220V 。
1.3.4蓄电池的电压检测不需人工测量，可通过专用电池电压监测仪进行检测。
1.3.5每组蓄电池设一套高频开关电源充电装置及微机型直流绝缘监察装置。
2.编制依据2.1西北电力设计院D0506直流系统订货及蓄电池安装2.2《电气装置安装质量检验及评定规程》（ DL/T5161－2002）2.3 DL5009-2002《电力建设安全工作规程》2002年版2.4《火电施工质量检验及评定标准》2002年版2.5《防止电力生产重大事故的二十五项重点要求》2000年版2.6《火电机组达标投产考核标准及其条文解释》2001年版2.7《施工组织总设计》2.8《电气专业施工组织设计》2.9蓄电池及直流屏厂家提供的技术资料3.施工准备及开工前需具备的条件3.1施工图纸会审已完成。
3.2作业指导书已编写完毕，且经审批允许使用，安全和技术交底工作已完成。
3.3施工过程中所需的材料，工器具配备齐全。
3.4特殊工种施工人员通过施工和安全培训全部合格。
3.5施工场地具备安装条件。
3.6.1土建交付安装各交接项目验收合格，验收资料齐全。
3.6.2土建和安装专业间工序交接手续齐全。
4.主要施工机械及工器具的配置5.劳动力组织5.1作业人员必须熟悉图纸，明确蓄电池、直流屏的安装位置及排列次序，并有较强的责任心及相应的理论知识。
5.2作业人员必须掌握施工图纸、施工规范的要求，明确施工质量标准及工艺要求。
蓄电池安装和接地作业指导书
解决方案：重新紧固电缆连接 处，使用防氧化、防腐蚀材料
进行保护
注意事项：定期检查电缆连 接处，确保连接牢固可靠
检查蓄电池的外观是否有破损、变形、 漏液等情况
检查蓄电池的连接线是否牢固，是否有 松动、腐蚀等情况
检查蓄电池的接线柱是否有氧化、腐蚀 等情况
检查蓄电池的电解液液位是否正常，是 否有漏液等情况
行容量测试
蓄电池：选择合适的型号和容量 工具：扳手、螺丝刀、钳子等 材料：导线、绝缘胶带、螺栓等
安全设备：防护眼镜、手套、安全帽等
环境要求：干燥、通风、无易燃易爆物 品
技术资料：安装说明书、电路图等
根据设备需求选择 合适的蓄电池型号 和容量
确定蓄电池的安装 位置，确保有足够 的空间和通风条件
检查蓄电池的安装 位置是否满足安全 要求，如防爆、防 火等
检查蓄电池与车辆连接是否牢 固
检查蓄电池与电源线连接是否 牢固
检查蓄电池与接地线连接是否 牢固
检查蓄电池与保险丝连接是否 牢固
接地材料的种类：铜、铝、钢等
接地材料的性能要求：导电性、耐 腐蚀性、机械强度等
添加标题
添加标题
添加标题
添加标题
接地材料的选择原则：根据使用环 境和要求选择合适的材料
接地材料的安装要求：按照规范进 行安装，确保接地效果
检查蓄电池的排气孔是否畅通，是否有 堵塞等情况
检查蓄电池的充电情况，是否有过充、 欠充等情况
测量工具：比重 计
测量频率：每月 一次
调整方法：根据电解液溅出，保 持工作环境清洁
定期检查蓄电池的电压和 电流，确保其处于正常范 围内
定期进行充放电操作，保 持蓄电池的活性和性能
定期清洁蓄电池表面，保 持其清洁和干燥
蓄电池安装指导书
蓄电池安装指导书⽂件编码：TDZB3Z404-2007-I ⽂件名称: #1机组蓄电池安装作业指导书⽬录1⼯程概况及⼯作量 (1)1.1⼯程概况 (1)1.2主要⼯程量 (1)1.3⼯期计划 (1)2编制依据 (1)3作业前必须具备的条件和应做的准备 (1)3.1技术准备 (1)3.2参加作业⼈员的资格和职责 (2)3.3所需⼯机具和仪器仪表的规格及精确度 (3)3.4作业所需防护⽤品 (3)4施⼯程序和作业⽅法 (3)4.1作业程序 (3)4.2施⼯的作业⽅法和内容 (4)5⼯程质量⽬标及控制点的设置 (7)5.1质量⽬标 (7)5.2质量通病的预防 (7)5.3质量控制点的设置 (7)5.4作业结束的检查验收和应达到的质量标准 (8)6作业的安全要求和环境条件 (8)6.1作业的安全要求 (8)6.2环境条件 (8)6.3施⼯危险因素和环境因素辨识及控制对策表：（见附录） (9)6.4 消防管理 (9)7附录 (9)1⼯程概况及⼯作量1.1⼯程概况**电⼚新建⼯程,#1机组由**公司承建。
其中集控楼0⽶220V蓄电池组安装由**公司负责施⼯,施⼯内容主要有蓄电池抗震架安装、电池组就位、电池组连接、蓄电池充放电试验。
设计院有特殊施⼯要求时按设计院图纸施⼯，⽆要求时按作业指导书施⼯。
集控楼蓄电池室⼟建交安，具备蓄电池安装条件后开始安装。
充放电设备应已安装并具备进⾏蓄电池充放电条件。
3.1技术准备3.1.1**设计院所有相关图纸到齐。
3.1.2所需材料和机具到齐备。
3.1.3施⼯现场具备蓄电池安装条件。
3.1.4检查蓄电池的规格型号和质量是否符合设计要求。
3.1.5蓄电池附件到货满⾜设计要求。
3.1.6准备好⼯具及消耗性材料。
3.1.7准备好施⼯所⽤的临时电源。
3.1.8蓄电池室内应有充⾜的照明和良好的通风。
3.1.9施⼯措施制定落实完。
3.1.10施⼯图纸会审完，会审中存在的问题已解决，施⼯⽅案明确。
蓄电池安装作业指导书
一、工程概述：本期工程主厂房直流系统#1机组设三组蓄电池，其中一组对动力负荷和直流事故照明负荷供电,另两组对控制负荷供电。
布置于集控楼0米层。
,220V动力直流系统蓄电池为一组：104只/组，每只2V、1800Ah，型号：GMF-1800；110V控制直流系统蓄电池为二组：52只/组，每只2V、600Ah，型号：GMF-600，220V蓄电池安装为单层双列布置，110V蓄电池安装为单层单列布置；网络继电器室设110V控制直流系统蓄电池二组，52只/组，每只2V、420Ah，GMF-420，蓄电池安装为双层双列布置，供货厂家：淄博蓄电池厂。
二、编制依据：1、华润电力菏泽电厂一期工程图纸（山东鲁能电力设计院），电气部分，第10卷。
2、淄博蓄电池厂厂家技术资料3、《电气装置安装工程蓄电池施工及验收规范》（GB50172-1992）。
4、《电气装置安装工程质量检验及评定规程》（DL/T5161.1-5161.17-2002）5、《电力建设安全工作规程》（DL 5009.1-2002）。
6、火力发电工程建设标准强制性条文执行表格（电气部分）三、施工准备1、主要工器具、机械已具备使用条件。
.2、工具及防护用品:吊带、内六方扳手、耐酸工作服、耐酸胶靴、耐酸手套、卷尺等已具备。
3、量具：万用表、温度计、兆欧表等经检测合格。
4、措施性材料：抹布、苏打水、清水、塑料布、油漆桶、毛刷。
5、人力：负责人1名、技术员1名、调试工2名、安装工6人。
四、施工工艺流程及工艺标准、要求：2、均衡充电3、浮充电注：C为蓄电池蓄电容量；n为电池只数。
○1下列情况下需对蓄电池组进行均衡充电：a、浮充电运行的电池组，落后单体电池的浮充电压低于2.20Vb、循环放电使用的电池组，落后单体电池的开路电压低于2.10Vc、做额定容量测试前，应对电池进行均衡充电d、深度放电后，在短时间内需要急速回充e、停电搁置超过3个月f、长期达不到浮充要求,每半年进行一次g、放电后24小时之内未及时充电h、过电流放电(电流大于规定20%)、过电压放电(单体低于1.5V)和过电量放电(超过额定容量10%)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LSP 系列阀控式铅酸蓄电池安装手册 V2.1-PA
本手册列出南都 LSP 系列阀控式铅酸蓄电池： GFM-200P、GFM-300P、GFM-400P、
GFM-500P、GFM-600P、GFM-800P、GFM-1000P 等蓄电池组标准安装方式和安装方法，以供用
户在选型、安装和维护过程中参考选择使用。
电池架、配件等少量改动不另行通知，以实物为准。
二． 安装方式选择原则
1. 安装空间：蓄电池组安装应当根据实际场地空间情况预留足够的安装、维护空间
和检测通道。
2. 楼面承重：根据楼房设计的承重要求，选择合适的层数与摆放方式。具体可参考
楼面承载能力计算。
3. 连接线缆：设备运行电流数值决定连接线缆截面。线缆长度尽量短，可使线缆上
公司拥有卓越的技术创新能力。目前设有南都电源研究院和国家认可实验室，研究院下 设基础应用研究所、锂电应用工程研究所、阀控应用工程研究所、材料研究所、系统集成研 究所及博士后科研工作站，配备了国际最先进的科研试验和综合测试设备。拥有以院士为首， 国内外教授、专家组成的具有丰富理论与实践经验的研发团队。公司迄今获得 52 项自主知 识产权，其中发明专利 13 项。在储能应用领域，拥有大型储能、离网储能、分布式储能的 系统设计及集成技术；在动力应用领域，拥有电动汽车、电动叉车、电动自行车等车用超级 电池、锂离子电池技术；在通信应用领域，拥有 IDC 等交换机房用、基站用、UPS 用等阀控 电池、锂电池、燃料电池技术，其中适用于高温环境下的环保节能电池为国际首创，具有巨 大的经济及生态效益；在新型材料方面，拥有锂离子电池正负极材料、阀控电池正负极材料、 电解质材料等多项核心技术。
公司秉承“严选材、精制造、高技术、诚服务”的质量方针，导入精益生产理念，建立 了涵盖研发、生产、销售全过程的质量管理体系；坚持绿色环保的制造理念，注重全员职业 健康安全，打造敬业、创新、开放、进取的企业文化，成为具有高度社会责任感的企业公民。 公司先后通过了挪威船级社（DNV）ISO9001 和 TL9000 质量管理体系认证，IS014001 环境管 理体系认证，OHSAS18001 职业健康安全管理体系认证和法国 BV 公司 SA8000 社会责任体系 认证，为实现企业的国际化开辟了一条绿色通道。
单位 mm
预留底脚孔：10×13mm
8
标准 编号 ZNG-11058 ZNG-11059 ZNG-11060 ZNG-11061 ZNG-11062 ZNG-11063 ZNG-11007 ZNG-11008 ZNG-11009 ZNG-11010 ZNG-11011 ZNG-11012 ZNG-11013 ZNG-11014 ZNG-11015 ZNG-11070 ZNG-11071 ZNG-11072 ZNG-11073 ZNG-11074 ZNG-11075
其他伤害。在工作中，建议佩戴橡胶手套，防护眼镜等保护装置；万一接触到硫酸，立
即用大量清水冲洗，然后及时送医院进行治疗。
气体：蓄电池有可能产生、并释放出一些易燃易爆气体，因此：在蓄电池房价中严禁明
火，或易产生火花的操作，如现场焊接等。
荷电：所有蓄电池出厂前已荷电。所有金属安装工具使用前必须用绝缘胶带包裹，进行
因此,强烈建议运输人员采用整体搬运方式进行搬运，若受安装条件所限必须拆装电池，
则必须严格按照以下步骤进行操作，以避免上述危险的发生。
3. 强力建议客户采用整体(含框)搬运！在某些不具体整体搬运条件的情况下，请慎重
考虑单体电池搬运方式，并及时将蓄电池安装回电池框中。
拆卸电池步骤：
a、松开固定螺栓取下挡片。
5
LSP 系列阀控式铅酸蓄电池安装手册 V2.1-PA
2. 搬运步骤
a、松开固定螺栓。
b、 用吊环勾住电池架顶面（水平吊装 方式）或极柱面（垂直吊装方式）对角的两个
孔，然后配合释放的搬运工具即可方便地抬起 电池架以整体搬运。
c、落地时保持水平轻轻着地。
注意：对电池和电池架进行整体搬运可以保证运输及安装过程的安全性和效率，拆出电 池将其与电池架分别搬运可能造成下列不良后果：
公司确定以“通信、动力、储能”为未来发展的三大支撑产业，逐步从提供通信后备电 源产品的制造商向提供通信、动力及储能电源系统解决方案的供应商发展。公司以技术、品 牌为核心，参与国际竞争，借助资本力量，助力企业做强做大，使南都电源成为国际一流企 业,使南都产品成为世界顶级品牌。
1
一. 安装手册使用说明
1. 注意事项
a、搬运时建议极柱向上。
b、 严禁翻滚和跌落。
c、严禁将螺栓装在极柱上抽拔将电池抽出。
d、搬运时不可接触电池极柱和安全阀,严禁外界非绝缘物体接触电池,以防电池短路 造成危险
e、所有拆卸下来的配件请妥善保存,以备下次安装时使用 f、如有特殊情况，需要将电池拉出电池框，单独搬运处理。建议参考：南都 LSP 系 列蓄电池搬运说明操作。电池在电池架外存放时出现轻微鼓胀是正常现象，不影响电池性能， 但可能影响电池装入电池架。 g、单体电池严禁长期在电池架外存放，建议拆出后 10 天内装回。
绝缘处理，防止电池短路。
2
LSP 系列阀控式铅酸蓄电池安装手册 V2.1-PA
严禁将工具、杂物或气体导电物品放置在蓄电池上。 蓄电池组串并联后可能引出高电压，安装过程应注意电击危险。 2. 准备工作 1) 工具：14～17mm 开口扳手或梅花活络扳手 2 把；14mm 套筒扳手 1 把；8mm、10mm 内 六角扳手各 1 把；数字万用表一只；冲击电钻等。 2) 安装时注意电池间间隙，建议≈10mm，保证较好的散热条件。 3) 安装人员（或工程队）需要与客户明确工程细节（安装方式，承重情况等），确定最 佳安装位置。 3. 安装步骤说明 1）安装人员进行电池的开箱检查及配件的清点，装箱单请督导人员签字并收回，配件 箱中装箱清单、电池安装示意图、用户手册、安装手册等文件应收好，待安装工程结束后交 由客户相关部门负责保管。 2）按照施工图纸检查电池组在机房中的摆放位置是否合理，是否预留了维护空间，是 否和热源及可能产生火花的地方（如开关、保险盒等）保持有 0.5 米以上的距离，如果不符 合，应先请示用户是否修改，修改后需要有备忘录。 3）应严格按照电池的安装示意图和《安装手册》进行安装。根据《安装手册》中电池 架装配图装配电池架，然后按安装示意图进行电池连接。不允许缺漏任何系统件的安装。 先进行蓄电池之间的连接，然后容许蓄电池组与充电器或者负载连接。 4）安装连接条前应保证极柱上的灰尘已擦拭干净。安装后要逐个检查所有连接螺栓是 否拧紧。要指定专人检查，专人负责，确保所有螺栓处于拧紧状态（极柱参考扭矩 10～12N.m）。 建议每年检查电池极柱螺栓一次！确保螺栓件始终处于紧固状态！ 5）接线端子和需要装监测线的根据《安装手册》中相关内容进行装配。 6）安装检查结束后，测量并记录所有电池单体的开路电压和电池组的总电压，并填写 服务卡（或其它类似的安装表格）。 7）安装完成如果没有接市电，应断开电池和开关电源及微波设备等的连接。正式开通
b、取下安全阀盖，用阀扳或尖嘴钳逆
时针旋转松开安全阀以放出电池内部气体,5 秒
以后拧紧安全阀。
c、在电池底部轻推，将其推出一 段距离后便可握住电池槽两侧将 电池抽出。
4. 安装电池步骤。 a、取下安全阀盖，用阀扳或尖嘴钳 逆时针旋转松开安全阀以放出电池内部气 体,5 秒以后拧紧安全阀。
b、 握住电池槽两侧将电池插入（插 入电池时铁架必须如图所示卧放）。
一、反复拆装延误运输和安装时间； 二、电池拆出后将占用更多堆放场地； 三；电池拆出后配件丢失导致无法安装； 四、非专业人员拆装电池时可能会由于不恰当的操作造成电池漏液、爆炸等危险； 五、电池拆出后在搬运中更易因磕碰导致损坏； 六、电池若未及时装回电池架可能发生鼓胀、漏液等情况。
6
LSP 系列阀控式铅酸蓄电池安装手册 V2.1-PA
7
LSP 系列阀控式铅酸蓄电池安装手册 V2.1-PA
c、装上挡片拧紧固定螺栓。
五．安装
1、地脚固定
为了蓄电池组有较高的稳定性及加强抗震能力，请客户用 M10 规格的地脚膨胀螺栓或地
脚螺栓（客户自备）固定在地面上。
如客户地面不足以承载蓄电池组重量，请计算承重能力后，合理添加槽钢进行加固处理。
地脚固定间距见下表：
LSP 系 列
阀控式密封铅酸蓄Acid Battery
安装手册 (V2.1)
2 0 1 2年6月 编 制
目录
前言……………………………………………………………………………………1 一． 安装手册使用说明……………………………………………………………………2 二． 安装方式选择原则……………………………………………………………………2 三. 安装注意事项…………………………………………………………………………2
4． 申明 南都系列蓄电池在正常使用下，不会对人身和环境造成危害；但是在一些不正常的操作 情况下，或由于损坏、误操作等情况下，仍可能发生氢气、酸雾、电解液的泄露等的危险情 况。 本手册为您提供该系列电池安装过程中所应了解的资料，敬请在安装前务必详细阅读， 并严格按照手册要求组装电池组。
4
四．搬运
LSP 系列阀控式铅酸蓄电池安装手册 V2.1-PA
1. 安全防护 2. 准备工作 3. 安装步骤说明 4. 申明 四． 搬运 …..………………………………………………………………………………5 五． 安装 ………..…………………………………………………………………………8 1. 地脚固定 2. 电池框安装 3. 线路连接 4. 外接线缆 六． LSP 电池规格及安装尺寸地空间 ………………………………... ……………11 1. 电池 2. LSP 系列蓄电池标准安装 七． 安装方式示意汇总………………………….……………………….. ………... …..13 八. 楼面承载计算 …………………………………………………………..…… ……18 九． 联系方式……………………………………………………………… ………… …19
