变频空调室外机控制电路分析一
[全]变频空调外机板开关电源电路原理分析,维修技巧
![[全]变频空调外机板开关电源电路原理分析,维修技巧](https://img.taocdn.com/s3/m/543cc61733d4b14e8424687c.png)
变频空调外机板开关电源电路原理分析，维修技巧这个是空调外机电路板的电源部分电路图，在实际维修中，开关电源损坏的还是比较多，我们在维修中还是要要掌握它的基本工作原理，这样才能够进行快速的维修。
电路工作流程:220V电压从保险FU101进入，经过共模L1、L2和安规电容后到达继电器K1，当K1有12V直流电后，继电器闭合，交流电进入整流桥，整流后为310V的直流电压，经L3、L4储能后，经二级管D12、D11给电容充电，同时给后面的负载供电，当开关管Q1、Q2关断后，电感L3、L4储存的能量释放，同时电容C143、C141、C142电容的储存的电荷释放，两者电压叠加大的380Ⅴ左右，此时直流母线电压P大约为380左右各个元件的作用:•K1:继电器，其主要作用:控制交流电的导通•D22:续流二级管，其主要作用:当继电器关断后，为继电器内部的线圈能量释放提供一个通路•BR:整流桥，其主要作用:将交流电变成脉动的直流电•L3、L4:PFC升压电感，其主要作用:能量的储存与释放•D12、D11:升压二级管，其主要作用:将整流桥整流后的脉动直流与滤波电容进行分割，控制其电流方向•C138、R7、R6、R25、R11、R39、R98:RC尖峰吸收电路，其主要作用:抑制反向峰值电压对二极管的损坏，避免二极管因反向电压过高而损坏•C139、R5、R9、R13、R120、R38、R8:RC尖峰吸收电路，其主要作用:抑制反向峰值电压对二极管的损坏，避免二极管因反向电压过高而损坏各个元件的作用:•FU101:延时保险，主要作用:保护电路避免因为电流过大而损坏•C1、C2、C3、C4、C5、C6、C12:安规电容，其中C1、C2、C12为安规X电容，C5、C6、C4、C3为安规Y电容，其主要作用:抑制信号干扰，滤出共模、差模干扰信号•L1、L2:共模电感，其主要作用:滤出共模干扰信号•Tvs1:瞬态抑制二级管，其主要作用:与压敏电阻作用差不多，避免因为PE上的电压过高而损坏后面的电路•RV1、RV2:压敏电阻，其主要作用:当电压过高时阻值迅速变小，保护后面电路因为电压过高而损坏•R141、R133、R92、R93:泄放电阻，当电路断电后，迅速将储存在电容内部的电荷放掉总结:空调的这部分电路在实际维修中损坏的还是很多，继电器、压敏电阻、保险、滤波电容、二极管是易损原件，在维修中要仔细测量。
变频空调室外风机自动控制电路原理及检修
变频空调室外风机自动控制电路原理及检修1 .作用海信变频空调室外机CPU根据室外环温传感器和室外管温传感器的温度信号，处理后控制室外风机按高、中、低3个转速运行，为冷凝器散热。
(1)制冷模式室外机CPU检测到室外环温高于28℃时控制室外风机高速运行。
若室外环温低于28℃, 室外管温决定室外风机转速，室外管温小于30℃时室外风机不运行，30~35℃之间以低速运行，36~40℃之间以中速运行，大于41℃以高速运行。
(2)制热模式室外环温决定室外风机转速。
室外环温大于16℃时室外风机以低速运行，在10 -15℃之间以中速运行，小于10℃以高速运行。
2.工作原理下图所示为室外风机电路原理图、实物图及CPU、反相驱动器(IC401)引脚电压与室外风机转速的对应关系表。
电路由CPU的59脚、58脚、56脚，限流电阻R305~R307,反相驱动器(IC401 )的①脚和⑯脚、②脚和⑮脚、③脚和⑭脚，继电器RL501~RL503,启动电容(2uF)以及室外风机组成。
室外机CPU需要室外风机高速运行时，其59脚、58脚输出高电平5V,59脚的5V电压经电阻R305限流后送至IC401的①脚(约2V ),内部电路翻转，IC401的⑯脚为低电平0.8V,继电器RL501线圈1-2得到供电，产生电磁吸力使常开触点3-4闭合；同理，CPU58脚的5V 电压经IC401 反相放大信号，使继电器RL502的常幵触点3-4闭合；于是电源L端供电经RL501的常幵触点3-4－TRL502的常幵触点3-4,为高速抽头供电，室外风机便以高速运行。
室外风机转速与CPU、IC401引脚电压对应关系表：室外机CPU需要室外风机中速运行时，其59脚、56脚输出高电平5V,59脚的5V电压使继电器RL501常幵触点3－4闭合，56脚的5V电压使继电器RL503的常开触点3－4闭合，电源L端供电经R501的常开触点3-4-RL502的常闭触点3-5－RL503的常幵触点3-4,为中速抽头供电，室外风机以中速运行。
变频空调室外机控制电路分析
变频空调室外机控制电路分析变频空调器室外机的控制部分主要包括电源滤波电路、开关电源电路、电压检测电路、电流检测电路、室外风机控制电路、四通阀或电子膨胀阀控制电路、温度传感器检测电路、EEPRON和故障运行指示电路、室内外通信等电路。
室外机控制电路结构如图1所示。
1．交流电源滤波电路这部分电路如图2所示．它的作用是减少变频空调器工作时对电网的干扰。
电路中L10、c10、C12、C11组成的交流滤波器抑制共模噪声，压敏电阻VAl0、VAll。
实现对电网电压的过压保护，防止电网浪涌电压的冲击。
SAl0为工作电压3600V放电管，可对雷击产生的感应高电压进行有效的保护。
电网电压经交流滤波电路后，再由后面的硅桥进行整流，整流后直流电压送到开关电源电路模块中。
电源滤波电路是变频空调室外机电路初始部分，它的稳定性将直接影响后续开关电源的工作可靠程度。
滤波电路的实物图见图3。
当空调器开关电源出现不工作故障时，应当首先确认有220V电压输入。
此时用万用表的交流电压挡检测OUTl-OUT2两端的电压，如没有交流220V电压，再检测电感线圈L10的③④脚电压，如仍没有电压，说明是图中的电感线圈损坏。
检测电感线圈L10的方法是：用万用表的电阻挡检测电感线圈的1、3脚和②④脚的直流电阻，如果线圈开路则须更换。
在电源滤波板中，除滤波电感外，压敏电阻VAl0、vAll也容易损坏。
压敏电阻在正常时电阻值很大，流过它的电流很小；当电源电压超过260V时，压敏电阻立即由截止变为导通，由于它和电源并联，所以很快将电源保险管熔断，以防烧坏主电路板。
压敏电阻是一次性元件，烧毁后应及时更换。
若不换压敏电阻而只换保险管，那么当再次过电压时，会烧坏电路板上的其他元件。
判断压敏电阻的方法是：在正常时电阻阻值为无穷大，如果电阻阻值过小，则说明电阻己损坏。
2．开关电源电路开关电源为室外机工作提供稳定电源，它的工作方式是将交流电转换为直流电又将直流电转换为交流电输出。
海信直流变频空调室外机电路故障分析与检修(一)
A F>F>i_I A7S I C E T R E T^A I T R I T S J O海信直流变频空调室外机电路故障分析与检修(一)海信KFR—35G W/76ZBP、KFR—36G W/ 76ZBP.KFR-35G W/77VZBP.KFR-60L W/272ZBP 等型直流变频空调的控制电路原理和结构基本相同，本文以KFR-35G W/76ZBP型空调为例，对海信直 流变频空调室外机电路故障原因进行分析，并通过实 例介绍常见故障检修方法。
I单元电路故障检修要点□瞿贵荣时,会造成IPM模块不工作、继电器不动作或整机不工作。
2.温度检测电路（图3)有室外温度检测(队丁3、0^5)、室外盘管温度检 测（RT4、C N14 )、压缩机排气温度检测（RT5、C N13 )三路信号电压，经C N01送入丨C01(2)~⑨脚。
当室外 环境温度检测电路或盘管温度检测电路工作异常时，会导致室外风机、压缩机转速变快或变慢，甚至停止该型空调室外机控制电路接线原理如图1所示, 从电路结构上看，可大体分为C PU(微处理器）控制系统和压缩机变频驱动电路（IPM模块）两部分，各单元电路故障检修要点如下。
1.电源电路（图1、图2)由室外机电源/主控电路板“ACO U T”端输出，经外部整流桥整流和电感A、B滤波后，经C N18、C N20接插件返回。
由CE18-CE20滤波后经F03送入辅助开关电源电路，产生+〗5V电压为IPM模块驱动供电,+ 12V电压为风机驱动电路和继电器供电，+5V电压为室外风机C P U系统、温度检测电路供电。
当开关电源（丁艮02、丨(：04、10)5、10)6)工作异常运转。
正常情况下，若压缩机排~■1卜(,_|j_〇电容室外风机四通阀(下转28页）穹内机SX X；5'*^220frequency conversion time I29(或>400V )/2A 的双向可控硅;（2)为了降低VS 1、VS 2的功耗，冰箱采取过零检测信号同步触发措施。
奥克斯KFR—120LW／A空调器室外机控制电路分析与检修
奥克斯KFR—120LW／A空调器室外机控制电路分析与检修摘要本文对奥克斯KFR—120LW/A空调器室外机控制电路做简要分析，并附上一些故障检修实例，对于三相电源供电的大型柜式空调器控制板的检修，我是根据自己维修经验和查阅一些相关资料后写了现有的这部分内容，如果有不足之处请相关人士批评指正，文章所有电路原理图都为本人根据实物绘制。
关键词奥克斯；KFR—120LW/A空调器；室外机控制电路；分析；检修0引言奥克斯KFR—120LW/A空调器室外机控制板电路原理图如图1所示。
该控制电路主要由电源电路、复位电路、晶振电路、通讯电路、驱动电路、过流检测电路、缺相相序保护电路、制冷系统低压保护电路、除霜温度检测电路、曲轴箱加热控制电路等构成。
1除霜温度检测除霜温度检测电路由室外管温传感器Rt和电阻R13串联构成，用于制热时检测室外盘管温度，进行自动除霜控制。
并联在R13两端的电容器C11，用于防止电压突变，引起控制电路工作不正常。
2压缩机曲轴箱加热控制环境温度低时，大量的制冷剂会溶于冷冻油中，如果压缩机起动，制冷剂溢出会使冷冻油产生大量的气泡，被压缩机吸入造成液击。
因此环境温度低时，要对曲轴箱进行加热。
曲轴箱加热电路由室外控制板上的继电器RY102和加热带构成。
整机上电未开机时，如果室外管温传感器检测温度≦8℃，开启曲轴箱加热带；当压缩机启动后，关闭曲轴箱加热带；当盘管温度≧10℃，不开启曲轴箱加热带。
3电源电路1）直流电源室外控制板使用的直流电压有12V和5V两种。
直流12V电源由室内机控制板提供，主要用于给继电器和反向驱动集成块ULN2003供电。
5V直流电源由直流12V电源经IC3（LA7805）稳压后获得，用于给微处理器IC1、测温电路、相序检测电路供电。
2）交流电源室外机电路使用的交流电源有三相交流电源和单相交流电源两种，三相交流电源用于给压缩机供电；单相交流电源用于给室外风机、曲轴箱加热器、四通换向阀、交流接触器线圈供电。

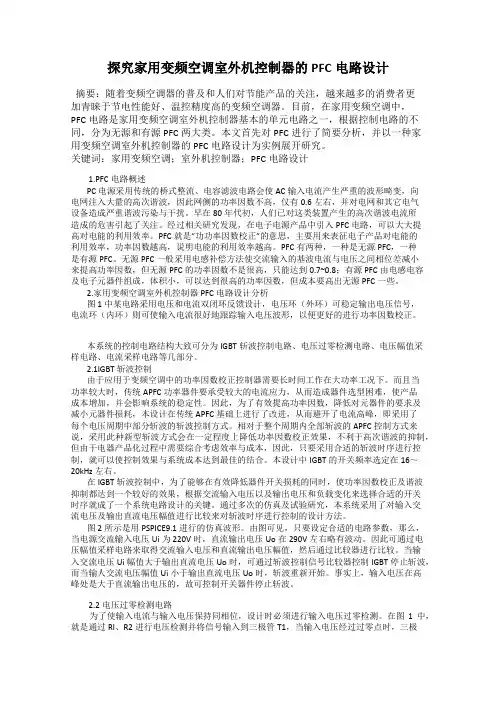

探究家用变频空调室外机控制器的PFC电路设计
探究家用变频空调室外机控制器的PFC电路设计摘要：随着变频空调器的普及和人们对节能产品的关注，越来越多的消费者更加青睐于节电性能好、温控精度高的变频空调器。
目前，在家用变频空调中，PFC电路是家用变频空调室外机控制器基本的单元电路之一，根据控制电路的不同，分为无源和有源PFC两大类。
本文首先对PFC进行了简要分析，并以一种家用变频空调室外机控制器的PFC电路设计为实例展开研究。
关键词：家用变频空调；室外机控制器；PFC电路设计1.PFC电路概述PC电源采用传统的桥式整流、电容滤波电路会使AC输入电流产生严重的波形畸变，向电网注入大量的高次谐波，因此网侧的功率因数不高，仅有0.6左右，并对电网和其它电气设备造成严重谐波污染与干扰。
早在80年代初，人们已对这类装置产生的高次谐波电流所造成的危害引起了关注。
经过相关研究发现，在电子电源产品中引入PFC电路，可以大大提高对电能的利用效率。
PFC就是“功功率因数校正”的意思，主要用来表征电子产品对电能的利用效率，功率因数越高，说明电能的利用效率越高。
PFC有两种，一种是无源PFC，一种是有源PFC。
无源PFC一般采用电感补偿方法使交流输入的基波电流与电压之间相位差减小来提高功率因数，但无源PFC的功率因数不是很高，只能达到0.7~0.8；有源PFC由电感电容及电子元器件组成，体积小，可以达到很高的功率因数，但成本要高出无源PFC一些。
2.家用变频空调室外机控制器PFC电路设计分析图1中某电路采用电压和电流双闭环反馈设计，电压环（外环）可稳定输出电压信号，电流环（内环）则可使输入电流很好地跟踪输入电压波形，以便更好的进行功率因数校正。
本系统的控制电路结构大致可分为IGBT斩波控制电路、电压过零检测电路、电压幅值采样电路、电流采样电路等几部分。
2.1IGBT斩波控制由于应用于变频空调中的功率因数校正控制器需要长时间工作在大功率工况下。
而且当功率较大时，传统APFC功率器件要承受较大的电流应力，从而造成器件选型困难，使产品成本增加，并会影响系统的稳定性。
海尔变频空调电路原理及图纸
海尔牌变频空调器早期在市场上主要有：KFR-20Gw／(BP)、KFR-28GW／A(BP)、KFR-32Gw／(BP)、KFR-36GW／(BP)、KFR-40Gw／(BP)、KFR-50Lw／(BP)和带有负离子发生器的健康型空调器KFR-25Gw／BP×2(F)、KFR-50LW／(BPF)等。
他们的变频控制原理基本相同，本文主要以KFR-50LW(BP)金元帅柜机王为例，分析控制电路的工作原理，以抛砖引玉。
图1是室内机控制电路原理图，图2是室外机控制电路原理图，两个原理图均是作者依据实物绘制，仅供参考。
一、室内机控制电路原理室内机控制电路采用变频空调专用芯片47C862AN-Gc5l。
该芯片内部除了写入空调器专用程序外，还包含有CPU微处理器、程序存贮器、数据存贮器、输入输出接口和定时计数器电路等电路，可对输入的信号进行运算和比较，根据运算和比较的结果，对室外机、风机、定时、制冷制热、抽湿等工作状态进行控制。
1．ICI(47C862AN-GC51)主要引脚功能(1)35、64脚为供电端，典型的工作电压为+5V。
(2)芯片的32、33、34、39、48、60为接地端。
(3)31脚是蜂鸣器接口。
CPU每接到一次用户指令，31脚便输出一个高电平，蜂鸣器鸣响一次，以告知用户CPU已接到该项指令。
若整机已处于关机状态，遥接器再输出关机指令，蜂鸣器也不响。
(4)36、37、38是温度采集口，其中36、37脚为室内机热交换器温度输入口，38脚为室内温度输入口。
(5)复位电路由20脚和ICl03、R101、D101、C103、C109构成，低电平有效。
空调器每次上电后，复位电路产生一个低电压，使CPU程序复位。
当机器正常工作时，复位端为高电平。
(6)62脚为开关控制端开关控制口(多功能口)，低电平有效。
应急运转时，按住电源开关，使该脚连续3秒以上持续高电平，蜂鸣器连响两下，机器即可进入应急运转状态。
空调控制模块电路分析资料
5、制热模式：
四通阀控制：进入制热状态压机开机，四通阀一直得电，制热压机关机，四通阀滞
后 2 分钟关，若有制热转入其它状态，则压机先停，2 分钟后四通阀关。
初次进入制热时（根据室温与设定温度的差别），压机、外风机开启，8 分钟后检测
室内温度，室内控制器根据当前室温跟设定温度的差别给室外发
信号决定压缩机的开停。
以下 Tr 表示室温，Ts 表示设定温度，ΔT 表示补偿温度，则：
Tr≥（ Ts+4）+ ΔT+1
压机关
Tr≤（ Ts+4）- 1
压机开
三、空调室内机控制器电路 1、电源电路
电源是为室内机空调器电气控制系统提供所需的工作电源，如单片机、电加热及一些控制检 测电路工作电源等。主要由开关变压器、控制 IC、嵌位电路以及输入输出整流滤波组成。 有使用线性电源也有使用开关电源，线性电源的优点是可靠性高、EMI 好，缺点是无法应对 宽电源输入，一般只有 200V-240V 之间，工频变压器体积大，无法实现大功率输出，输出电 压波动大，效率低，待机功耗无法控制；开关电源体积小，效率高，电压输入范围宽，一般 为 160V-270V 之间，缺点是设计复杂维修难，抗雷击能力较低 A、线性电源电路
线性变压器
电源部分 FUSE101:延时保险丝，可以防止电控器的长时间过流或短路，可在输入电压过高时，与 RV101 一起保护后续电路免受冲击而损坏 RV101:压敏电阻,在电路收到高压冲击时，通过压敏电阻及时放电，保护后续电路（主要为 防雷击）； C101：X 电容，EMI 滤波，用以抑制差模干扰； T1: 线性变压器； BD1:4 个二极管组成的桥式整流电路； E101:整流滤波电容，C102: 磁介电容 104，起吸收高频信号作用；
常见变频空调室外机电路工作原理及组成
常见变频空调室外机电路工作原理及组成一、室外机电控系统特点变频空调器电控系统由室内机和室外机组成。
本节对几种常见形式的室外机电控系统的特点作简单说明。
1.海信KFR-4001GW/BP室外机电控系统电控系统由室外机主板和模块板两块电路板组成。
室外机主板处理各种输入信号，对负载进行控制，并集成幵关电源电路，向模块板输出6路信号和直流15V电压，模块处理后输出频率与电压均可调的三相交流电，驱动压缩机运行。
2.海信KFR-2601GW/BP室外机电控系统电控系统由室外机主板和模块板两块电路板组成。
海信KFR-2601GW/BP室外机电控系统的特点与海信KFR-4001GW/BP基本相同；不同之处在于幵关电源电路设在模块板上，由模块板输出直流12V电压，为室外机主板供电。
3.海信KFR-26GW/11BP室外机电控系统电控系统由模块板和室外机主板两块电路板组成。
海信KFR-26GW/11BP室外机电控系统与前两类电控系统相比最大的区别在于，CPU和弱电信号处理电路集成在模块板上，是室外机电控系统的控制中心。
室外机主板的幵关电源电路为模块板提供直流5V和15V电压，并传递通信信号和驱动继电器，作用和定频空调器使用两块电路板中的强电板相同。
4,美的KFR—35GW/BP2DN1Y-H (3)室外机电控系统电控系统由室外机主板一块电路板组成。
功率模块、硅桥、CPU和弱电信号处理电路、通信电路等所有电路均集成在一块电路板上，从而提高了可靠性和稳定性，出现故障时维修起来也最简单，只需更换一块电路板，基本上就可以排除室外机电控系统的故障。
总结：① 交流变频空调器室内机主板与定频空调器室内机主板的单元电路基本相同，大部分单元电路的工作原理也相同，因此学习或维修时可以参考定频空调器电控系统。
② 室外机主板从整体看比较复杂，体积大且电路较多。
如果细分到单元电路，可以看出其实也有规律可循，只有部分电路或电气元器件相对于定频空调器而言是没有接触过的，只要认真学习，大多数读者都可以学会。
长虹KFR-28变频空调器室外机控制板电路原理分析
长虹KFR-28变频空调器室外机控制板电路原理分析长虹KFR-28GW/BP (BMP)室外机电气接线图如下图所示：1、电源监视电路过流检测电路如下图所示。
过流检测电路的主要作用是检测室外压缩机的供电电流，当压缩机电流过大时进行保护，以防止因电流过大而损坏压缩机。
单片机的18脚电压大于3. 8V时，实时过流保护，压缩机再次启动时，需3min保护。
应当注意：当检测电路开路时，使电流为零，电路不进行故障判断。
过、欠压保护电路如下图所示：该电路的主要作用是检测电源电压情况，该机的正常电压是160~242V,报警电压范围为126〜263V,当电压低于126V时欠压电压保护，当电压高于260V时过压保护，这时，停止压缩机工作，并在室内显示过、欠压故障。
交流220V电压经电阻R504、电压互感器BT202降压、全波整流、RC滤波取得直流电压。
最后，在取样电阻上得到电压信号送至单片机的17脚。
电路上的D206〜D209的作用是整流，D210的作用是钳位使D210正极电压低于5.7V,起到保护单片机的作用，C205将直流电滤波，R222作为取样电阻，电容CP2的作用是滤除高频噪声干扰。
瞬时断电保护电路如下图所示。
该电路的主要作用是检测室外机通过的交流电源是否正常，针对各种原因造成的瞬时断电，立即采取保护措施，以防再次来电后，压缩机频繁启停，对压缩机造成损坏。
交流220V经电阻R509限流、二极管D505半波整流、C504滤波得到的脉动直流电进入光电耦合器PC401,使TLP521得到脉动触发，这时光电耦合器3脚也得到脉动信号，经C209 整形滤波，在单片机23脚得到脉冲信号，以判断是否发生了瞬时断电。
2.时钟电路与复位电路时钟电路与复位电路如下图所示。
单片机IC301的时钟信号由外围30、31脚的晶振(10MHz)及C303、C304 等组成。
复位电路由IC302、R302、C302组成。
该电路采用上电延时复位，防止电源的波动造成单片机的频繁复位，延时时间由电容C302的容量所决定；在单片机工作过程中，实时检测其工作电源（+5V）, 一旦工作电源低于4.6V,复位集成电路IC302的1脚就输岀一个低电平，使单片机停止工作，待再次上电时重新复位。
变频空调电路原理和系统原理分析(变频空调维修)
变频空调电路原理和系统原理分析(变频空调维修)海信KFR-25GW/99SZBp、KFR-32GW/99SZBp、KFR-35GW/99SZBp主要特点1、双转子直流压缩机，采用180度矢量变频控制。
在压缩机的直流180度矢量控制中，采用的是压缩机速度和压缩机电流双闭环控制，不存在滑差率，对压缩机电流直接进行控制，压缩机驱动电流为正弦波，与直流120度控制方式相比，其转矩脉动小，运转噪音低，更省电，更进一步提高空调能效比和延长使用寿命。
2、全直流设计，实现了对室内120度直流电机和室外180度正弦驱动的直流电机的驱动，全方位提高能效，降低噪声。
3、大面积的冷凝器、蒸发器，空调器的能力变化范围较宽；低频时输出能力可以很小，维持室温恒定。
3.1主要功能3.1.1环绕立体风无3.1.2速冷速热压机变频范围20-95Hz，根据温差空调刚启动时高输出运转，加上大的两器系统，迅速提升或降低房间温度，实现快速制冷制热。
3.1.3超低噪音室内机采用大直径斜齿贯流风扇，优化风道设计，安静运转；室外压机180度矢量控制，减小振动，提高声音品质。
3.1.4健康空调健康设计：三重防御+抗菌材料+多元光触媒+负离子A:三重防御有效过滤灰尘，清新空气；B：多元光触媒采用多种催化技术，可强力吸附并催化分解因居室装修过程中使用的各种材料挥发的大量的甲醛等有害气体；还可高效去除剩余饭菜、香烟味、宠物味等异味；多元光触媒在紫外线下除将光能转化为化学能，促进有毒物质分解，保持除味地高效性，并可长期使用，十分有效。
C:增加绿色防霉过滤网、“羟基负离子+银离子”清新组件、绿色抗菌风扇健康功能。
3.2技术特点3.2.1电路方面特点：①室内使用两路输出的开关电源给控制单元和直流风机供电；②室外使用三路输出的开关电源给控制单元、直流风机、IPM供电；③风机驱动电路全新，与控制部分使用光藕隔离，可靠提高，干扰减小；④主控芯片放在控制板上，驱动芯片与IPM在模块板上，使模块板面积减小，布线合理，干扰减小；3.2.1.1 室内机典型单元电路分析1、电源电路①、开关电源电路原理图：如下图所示：②、电源电路原理分析本电路为变压器反激式开关电源，稳压方式采用脉宽调制。
空调控制模块电路分析资料
空调控制器电路一、变频空调控制器原理1、室内电路可细分为：电源电路、通讯电路、过零检测、温度采样电路、主芯片采样电路、显示驱动电路，内风机驱动电路，风门驱动电路等，变频空调相对定频空调室内电控多一个通讯电路，其余电路基本相同；2、室外电路可细分为：电源滤波电路（强电）、通讯电路、风机驱动控制电路、四通阀驱动电路、温度采样电路、电子膨胀阀驱动电路、主芯片控制电路、电压/电流采样电路、功率因素校正采样电路（PFC）、开关电源电路、压缩机驱动电路（IPM ）等二、变频空调控制器工作原理当室内机接通电源时，室内电源 220VAC 经 EMI 电路后，通过桥堆整流、滤波转变为310VDC 直流，经电源转换输出12VDC、5VDC 直流电压，为单片机及其外围的电路提供电源。
同时，振荡电路和上电复位电路启动单片机开始工作。
此时，便可接受遥控器的信号，空调器开始检测室内的温度传感器、设定温度以及EEPROM 中的数据等，并按照遥控器的设定状态运行；单片机通过显示屏将空调器的运行状态显示在显示屏上，当接到要求开机的信号时，室内功率继电器给室外供电。
当室外机得到室内电源后，交流电220VAC 经整流及功率因数调整后转换为310VDC 直流，滤波输入到开关电源及IPM 模块（驱动压缩机）。
经开关电源输出15VDC、12VDC、5VDC 电压供单片机、IPM驱动电路及其外围的电路工作。
和室内机一样，上电复位电路和震荡电路在得到5VDC 电源之后便启动单片机工作。
此时，单片机开始检测温度传感器，通过室内外通信回路接收室内机发来的信号；室外直流风机和四通阀按照设定的模式运行，单片机根据室内传来的指令，通过IPM 模块驱动电路及位置反馈电路控制IPM 模块使压缩机按指定的转数运转。
空调整机工作原理示意图工作原理：A. 压缩机将低温低压的气体压缩为高温高压气体后排出；B. 到四通阀后，通过四通阀的换向作用，将制冷剂流向冷凝器方向；C. 送到冷凝器中的制冷剂通过散热片降低温度，流经干燥器吸收水分；D. 来到毛细管；通过毛细管降压后，制冷剂变为低温低压液体E. 低温低压液体来到蒸发器后，通过散热片和内风机的空气对流作用吸收热量后气化，变为低温低压气体；F. 低温低压气体通过四通阀后，来到压缩机后，形成循环工作。
长虹变频空调电路原理分析
第一部分控制原理图第一章控制原理图KFR-25(28、40)GW/BQ直流变频空调器电气控制框图如下所示：第二节控制原理图描述从上面的控制原理图中，可以看出KFR-25(28、40)GW/BQ直流变频空调器的室内机印刷电路板可大致分为以下几个电路单元：开关电源、上电复位电路、晶振电路、过零检测电路、室内直流风机控制电路、步进电机控制电路、温度传感器电路、空气清新控制电路、EEPROM电路、保护电路、显示驱动及遥控接收电路、应急控制电路、通讯电路等；KFR-25(28、40)GW/BQ直流变频空调器的室外机部分可分为如下电路单元：开关电源、上电复位电路、晶振电路、电压检测电路、电流检测电路、过零检测电路、保护电路、电子膨胀阀控制电路、室外直流风机驱动电路、IPM模块驱动电路及位置反馈电路、四通阀控制电路、温度传感器电路、EEPROM电路、通讯电路、电源整流及功率因数调整电路等。
具体描述如下：当室内机接通电源时，室内电源220V AC经EMI电路后，通过桥堆整流、滤波转变为280VDC直流，经开关电源转换输出35VDC、12VDC及5VDC直流电压，为单片机及其外围的电路提供电源。
同时，振荡电路和上电复位电路启动单片机开始工作。
此时，便可接受遥控器的信号，空调器开始检测室内的温度传感器、设定温度以及EEPROM中的数据等，并按照遥控器的设定状态运行；室内风机开始按指定转数运转；步进电机也开始来回摆动（如果步进电机设定为扫风状态）；单片机通过显示屏将空调器的运行状态显示在显示屏上，初次上电经过3分钟左右延时，室内功率继电器给室外供电。
室内的单片机通过通讯电路与室外机进行串行半双工通讯通信，物理层为强电载体，强化抗干扰能力。
当室外机得到室内电源后，交流电220V AC经整流及功率因数调整后转换为280VDC直流，滤波输入到开关电源及IPM模块（驱动压缩机）。
经开关电源输出4路15VDC、1路12VDC、1路5VDC 电压供单片机、IPM驱动电路及其外围的电路工作。
