航空发动机装配与维修第三节分解资料
航空发动机结构系统资料课件
附件系统的组成
燃油附件
包括燃油泵、燃油控制阀等, 用于控制燃油的供应和流量。
滑油附件
包括滑油泵、滑油滤清器等, 用于提供滑油润滑和冷却发动 机部件。
启动与点火附件
包括启动电机、点火装置等, 用于启动发动机和点火。
空气附件
包括空气泵、冷气瓶等,用于 提供压缩空气和控制发动机进
气。
附件系统的安装位置与连接方式
航空发动机的分类
总结词
根据不同的分类标准,航空发动机可以分为多种类型。
详细描述
根据用途不同,航空发动机可以分为活塞式发动机和喷气式发动机两大类。其中,喷气式发动机又可以分为涡轮 喷气发动机、涡轮风扇发动机、涡轮螺旋桨发动机和桨扇发动机等类型。此外,根据推进剂的不同,航空发动机 又可以分为火箭发动机和吸气式发动机等类型。
滑油压力调节器
调节滑油压力,确保滑油在正确的压 力下供给发动机。
空气系统附件
进气过滤器
过滤进入发动机的空气中的杂质,保证空气 清洁度。
涡轮增压器
利用发动机排气的能量对进气进行压缩,提 高发动机的进气压力和进气量。
压气机
将空气压缩后供给发动机,提高空气密度。
冷却空气系统
利用冷却空气降低发动机部件的温度,保证 发动机正常运转。
航空发动机的定义
总结词
航空发动机是用于驱动飞行器的动力装置,它能够将热能、化学能转化为机械能,为飞行器提供推力 。
详细描述
航空发动机是一种高度复杂、精密的热力机械,其工作原理是将空气吸入发动机后,经过压缩、燃烧 、膨胀等过程,产生高温、高压的燃气,再通过喷嘴将燃气以高速排出,产生推力,使飞行器前进。
PART 06
未来航空发动机结构附件 系统的发展趋势
飞机发动机维修手册
飞机发动机维修手册在飞机维修领域中,发动机的保养和维修一直是至关重要的环节。
飞机发动机维修手册作为指导人员进行发动机修理和维护的工具,扮演着不可替代的角色。
本文将从发动机维修手册的内容结构、使用方法和重要性等方面展开讨论,以便更好地了解和应用这一关键文献。
一、发动机维修手册的内容结构飞机发动机维修手册通常包含以下几个主要部分:飞机和发动机的基本信息、维修工具和设备清单、维修过程详细步骤和要求、常见故障排除方法、维修记录表格等。
其中,对于发动机的基本信息,需要包括发动机的型号、规格、技术参数、维修周期等内容;维修工具和设备清单则列明了进行维修所需要的各类工具和设备名称及数量;维修过程详细步骤和要求则是对发动机维修的具体操作流程和安全注意事项的详细说明;常见故障排除方法则包括一些常见故障的判断和处理方法;维修记录表格则用于记录发动机的维修历史和维修情况,以便日后查阅和分析。
二、发动机维修手册的使用方法使用飞机发动机维修手册需要按照一定的步骤进行。
首先,要认真研读手册中的各项内容,了解发动机维修的流程和要求。
其次,根据手册中的指导,准备好所需的工具和设备,并按照操作步骤进行维修。
在维修过程中,要仔细对照手册中的要求,确保操作规范和正确。
最后,在维修完成后,要及时将维修记录填写完整,并进行存档。
这样不仅可以帮助维修人员更好地掌握发动机的状态和维修历史,还可以为日后的维修提供参考依据。
三、飞机发动机维修手册的重要性飞机发动机维修手册在飞机维修中具有至关重要的作用。
首先,它是维修人员进行飞机发动机维修的指导和参考依据,能够帮助维修人员快速准确地定位问题、处理故障。
其次,通过维修手册的使用,可以规范维修工作流程,提高维修效率和质量。
再者,维修手册还能记录下发动机的维修历史和情况,为飞机的健康运行和故障预防提供重要参考依据。
因此,保持维修手册的完整性、准确性和及时更新是非常必要的。
综上所述,飞机发动机维修手册是飞机维修中不可或缺的重要文献。
第03章 发动机维修
二、汽缸体与汽缸盖的检修
气缸体与气缸盖的检验方法
一、气缸体与气缸盖破裂的检验与修理 如图所示为汽车发动机机体组的构造。 气缸体与气缸盖的破裂,多发生在气门座附 近和水套薄壁处。破裂的主要原因有:在冬 季停放车辆时,未使用有效防冻液,因水结 冰而胀裂气缸体或气缸盖;在严寒的冬季冷 启动时骤加高温热水,或在发动机高温情况 下骤加冷水,都会使缸体突然膨胀或收缩不 一致而激 裂;拆装或搬运不慎,使气缸体 严重受震、碰撞,造成外部裂纹或损伤。
二、汽缸体与汽缸盖的检修
气缸的检修工艺
(三)减少气缸磨损的主要措施 1. 冬季启动后应预热发动机,做到水温低于40℃时不起步。运行中, 应使发动机冷却水保持在正常温度(80~90℃)范围。 2. 加强保养,及时清洁空气滤清器,禁止拆除空气滤清器行驶。 3. 经常检查机油的数量和质量,及时清洗机油滤清器。 4. 提高维修质量。
发动机机体组的构造
二、汽缸体与汽缸盖的检修
气缸体与气缸盖的检验方法
(一)气缸体与气缸盖破裂的检验 1. 水压试验 将气缸盖及气缸衬垫装在气缸体上,将盖板装在气缸体前壁进水口处 ,并用水管与水压机连通,其他水道口封闭,然后将水压入水套,在不小 于150kPa的压力下,保持5min,用80~90℃的热水进行试验效果更好。 2. 气压试验 在没有水压机的情况下,可向水套内注入自来水,用气泵或打气筒向 注入水的水套内充气,借助气体压力检查渗漏部位。为防止水气倒流,试 验时应在充气管与气缸体水管接头之间装一单向活门。 (二)气缸体与气缸盖破裂的维修 1. 除燃烧室、气门座附近等高温部位外,其他部位的裂纹或破洞可采 用环氧树脂胶黏接修复。 2. 裂纹若在受力不大的部位,长度在50mm以下时,可采用螺钉填补 ,如裂纹较长或破洞较大,可用补板封补。 (三)裂纹若在受力较大部位,应用焊修法修复 经修补的气缸体和气缸盖,仍需进行水压试验,确无渗漏才能使用。

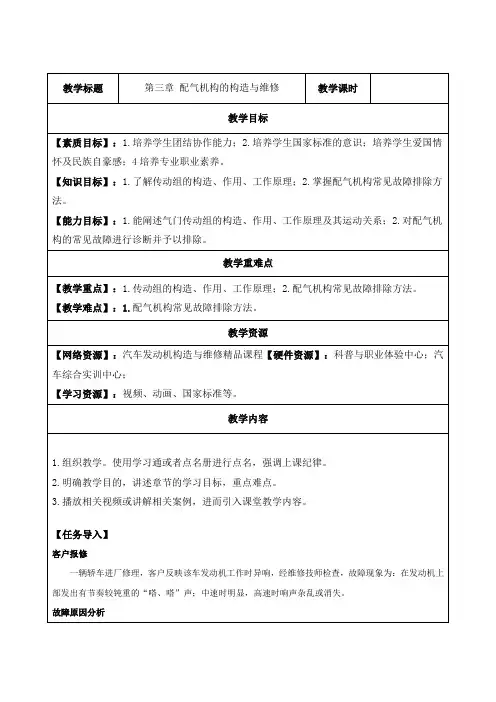

发动机构造与维修-教案-第三章 3-4
齿轮传动构造简单,工作平稳,配气正时控制精度高,又不需张紧机构,摩擦损失小,使用中不需调整维护,使用广泛。
目前,在车用柴油机上仍主要采用这种方式。
(2)链传动链传动用于中、上置式凸轮轴的配气机构,如图3.21所示,由曲轴通过链条来驱动凸轮轴。
由于链条过长而产生链条抖动现象,设有链条导向器。
在使用中由于链节的磨损,链条会逐渐变长,为此设有链条张紧器,它通过链条导向器使链条始终保持张紧状态。
(3)齿形带传动齿形带传动用于上置式凸轮轴的配气机构,如图3.1和图3.23所示,它靠齿形正时带的带齿传递动力。
齿形带由氯丁橡胶制成,中间夹有玻璃纤维,齿面粘尼龙编织物。
为确保传动的可靠性,齿形带传动需要设置由张紧轮与自动张紧器组成的张紧装置。
齿形带传动的正时记号刻在正时带轮和气缸体、气缸盖上,在装配时,应先将曲轴正时带轮上的第一缸上止点记号与气缸体上的记号对齐,将凸轮轴正时带轮上的第一缸压缩上止点记号与气缸盖上的记号对齐,再安装正时齿带,以保证配气相位正确。
3.气门的驱动方式凸轮轴驱动气门开启的方式有两种,一种是利用摇臂驱动气门,称为摇臂驱动式;另一种是凸轮轴通过挺柱直接驱动气门,称为直接驱动式。
4.挺柱气门挺柱安装在气缸体上(下置凸轮轴式)或气缸盖上(上置凸轮轴式),与凸轮轴上的凸轮相接触,其作用是将凸轮轴的旋转运动变为往复运动,并按凸轮轮廓线所决定的规律运动,打开和关闭气门。
挺柱常用碳钢、合金钢或合金铸铁制造。
5.推杆推杆的功用是将从凸轮轴经挺柱传来的推力传给摇臂。
供凸轮轴下置式配气机构采用。
推杆传递的力很大,易弯曲。
因此,要求具有较大的刚度。
在高速发动机中,推杆应尽量做得短些。
推杆一般用冷拔钢管制造,也可用硬铝制造,推杆的两端压配有不同形状的端头。
下端头通常是圆球形,以便与挺柱的凹球形支座相适应;上端头一般制成凹球形,以便与摇臂上的气门间隙调整螺钉的球形头部相适应。
推杆可以是实心或空心的。
如图3.28所示,推杆的上、下端头均经热处理并磨光,以提高其耐磨性。
航空发动机装配与维修第三节零件故障分析PPT课件
第五节 腐蚀机理
腐蚀是自发进行的,是从不稳定的高能态变为较稳 定的低能态。腐蚀对材料性质而言,可以分成两大类, I是非金属腐蚀:II是金属腐蚀。
一、腐蚀分类 1、按材质分类 非金属腐蚀和金属腐蚀 2、按原理分类 化学腐蚀和电化学腐蚀(例如高温燃气腐蚀) 3、按破坏形式分类 均匀腐蚀和局部腐蚀 局部腐蚀又可分为:电偶腐蚀、缝隙腐蚀、孔
,这种尺寸和形状的改变叫做变形。 1、变形类型 ①弹性变形
弹性变形是指,构件在载荷作用下的变形,由于载荷的取 消而可消失的变形。 ②塑性变形
材料或构件受载荷时,开始产生较为显著的永久变形或取 消作用的外载荷后,变形不能恢复原来形状的变形,叫塑性变 形。
2、变形分析 一般来说,材料或构件在受力工作时,产生了弹性变
航空发动机故障分析
第二章 故障分析
任何机器设备,随着使用时间的延长,就会磨损、老 化、破裂、失效。丧失产品原设计规定的使用条件下,在 规定的时间内,完成规定性能的能力的现象,即称故障。
l、早期故障 早期故障是指产品开始使用后不太长的时间内发生
的故障。其主要特征是故障率高,但一般来说是随着使 用时间的增长而减少。早期故障的原因常常是装配不当 、零件配合不协调、加工质量不好或原设计先天不足等 造成的。
第三节 过热与变形
零件材料在高温的影响下,出现变质、变形、蠕变而丧失原 机械性能的现象,叫做过热。这一温度称为这种零件材料的 耐热临界温度。各种不周的材料,耐热临界温度也各不相同 。耐热温度越高的材料,称其为耐热性能好,抗热蠕变性能 强,或称为耐高温材料。
l、过热分析 航空发动机,为追求其大功力,即提高发动机的推力。其 影响发动机推力的主要因素就是温度。增加供油量就能提 高发动的温度、温度上去了,发动机推力就增大了。但是 温度受材料的机械性能和耐热性能所控制。由于温度的提 高,将造成材料的过热。 目前,发动机的最高工作温度,已超出了零件材料所能承 受的温度。它们的正常工作是靠良好的散热和隔热方案来 保证的。散热和隔热一旦出现一点小问题,零件材料将必 产生过热。
《航空发动机维修技术》——课件:点火系统零部件的检查与维修
《航空发动机修理技术》
航空维修工程学院
典型零部件的 修理程序
3型点火导线的修理
本节修理项目
(1) 更换火花塞。
(2) 检查孔插钉的间隙。 (3) 更换陶瓷绝缘体。 (4) 更换孔插钉。
图5.23点火导线检查与修理
3型点火导线的修理
工具、设备和耗材
(1) 直径0.080in(2.03mm)的金刚石圆锉刀。 5.5in(139.7mm)长的镊子。
以防止后续拆装操作过程中出现致命的电击 危险。
PART 02
点火激励器的检查
二、点火激励器的检查
操作要求 点火激励器的目视检查通常包括下列内容: ① 检查点火激励器外表面。 ② 检查点火激励器外表面是否存在裂纹。 ③ 检查电气接头的连接螺纹有无损伤。 ④ 点火激励器两侧插座。如果插钉出现断裂、烧
安全要求
点火系统属于高压电气系统,在进行点火系统检查、系统部件拆装和测试等其他 维护操作之前,操作人员必须严格遵守飞机维护手册(AMM)、排故手册(TSM) 等相关手册中的规定。
另外操纵面板上相关的跳开关也必须要拔出,使其处于
02.
“断开”位置,并挂上“禁止操作”的红色警告标牌。
一、发动机点火系统维修操作安全要求
3型点火导线的修理
点火系统属于高压电气系统,在进行点火系统检查、系统部件拆装和测试等其他 维护操作之前,操作人员必须严格遵守飞机维护手册(AMM)、排故手册(TSM) 等相关手册中的规定。
如在检查之前,将有关的开关、按钮和手柄放在关断位或
01.
者手册中规定的位置并挂上“禁止操作”的红色警告标牌。
一、发动机点火系统维修操作安全要求
PART 04
火花塞的பைடு நூலகம்查
精品课件-发动机构造与维修(王正键)-第3章
错模型 、e lw -、D W ( ee dbe e ri s 、 Fo 6 e J dpn alw b e c sv e
T a sae ta l tlrn bsr ie r p n ut oea t n r f — we v c 、F e AW S( a ltl futo-
0 引 言
由于 We evc s bSrie 的平 台无关性 ,它为 Itre上 ne t n 的资 源共 享 和利 用 提 供 了 良好 的解 决 方 案 。 伴 随着 We b服务 的广泛应用 ,We b服务组合在业务 流程管理
中起到 了越来 越重要 的作用 。正 因为这样 ,We b服务
组合 的可信性成 为 了人们关 注的焦 点 。容错则是 提高 We b服务组 合可信性 的一种重要 的手段 。 We e i s bS r c 系统有 自包含 (ef otie 、 自描 v e slc n nd) - a 述 ( ef eciig 、模块化和松耦合等特点Ⅲ,它的 sl d sr n ) - b
Ta ngYu n a
( co l f l tcln fr t n nier g S ho e r aadI omao gnei ,Hu a iesyo eh oo y h z o u a 10 8 hn oE ci n i E n nn Unvr t f cn lg ,Z uh uH nn 2 0 ,C ia) i T 4
Absr c ta t:Crd b l yo e e v c sc m p sto sa mp ra ta p c h e e ie e e r h Fa l lrn e e i i t f i W b s r ie o o i ni n i o t n s e tn t eW b s r c sr s ac . u t oe a c i i v t i ec r c n lg p o esr ier l b l y AiIn t e t r s fW e e ie , r p s steb scfa wo kf r a l s o et h oo yt i r v e c i i t . I iga au e b sr c s p o o e a i me r ut h t e om v ea i l f o v h r of
航空发动机结构设计
F404低压风扇
❖等外径气流通道设计
第一节 概 述
等内径设计
❖优点:提高末级叶片效率。 ❖缺点:对气体加功量小,级数多。
等中径设计
❖介于两者之间,一般均混合采用。
CFM56-5C高压压气机
❖等内径气流通道设计
第二节 轴流压气机转子
❖1. 转子的基本结构 ❖2. 压气机工作叶片结构 ❖3. 压气机轮盘结构 ❖4. 转子平衡技术
2.压气机工作叶片结构
2.压气机工作叶片结构
2.压气机工作叶片结构
❖ 带蜂窝结构
❖ 带波纹片结构
❖RR公司的空心叶片设计
2.压气机工作叶片结构
2.压气机工作叶片结构
❖ 根部 (榫头)
叶片和盘的连接部分并将叶片的离心力均匀加在 盘缘上。
轴向燕尾型--广泛采用于风扇、压气机中。 环形燕尾槽--用于高压后几级中。 榫树型榫头--在压气机中较少使用。
加强盘式转子
• SPEY 低压压气机转子
混合式转子
❖ 恰当半径:
盘的变形等于鼓的变形。
❖ 盘加强鼓:
盘的变形小于鼓的变形。
❖ 鼓加强盘:
盘的变形大于鼓的变形。
混合式转子
1. 转子的基本结构
❖二、转子的连结形式:
短螺栓连接短螺栓连接转子
二、转子的连结形式
RB211-535E4
GE90
3.防外来物打伤(FOD)
CFM56-2
CFM56-3
CFM56-5 CFM56-7
4. 防喘装置
❖ 1.喘振原因
进气畸变,吞烟,进气道堵塞。
❖ 2.防喘措施
放气机构 可调进口导向器叶片 可调静子叶片 处理机匣 多转子。
放气机构
航空发动机维修与改装作业指导书
航空发动机维修与改装作业指导书第1章航空发动机维修与改装概述 (3)1.1 航空发动机维修基础 (3)1.1.1 航空发动机的类型与结构 (3)1.1.2 航空发动机维修的分类与原则 (4)1.1.3 航空发动机维修的基本流程 (4)1.2 发动机改装的目的与意义 (4)1.2.1 提高发动机功能 (4)1.2.2 降低维修成本和延长使用寿命 (4)1.2.3 提高安全性 (4)1.2.4 满足环保要求 (4)1.3 相关法规与标准 (4)1.3.1 国内法规与标准 (4)1.3.2 国际法规与标准 (4)1.3.3 行业规范与标准 (5)第2章航空发动机拆装与分解 (5)2.1 发动机拆装工具与设备 (5)2.1.1 手动工具 (5)2.1.2 电动工具 (5)2.1.3 液压工具 (5)2.1.4 测量工具 (5)2.1.5 辅助设备 (5)2.2 发动机分解步骤与方法 (6)2.2.1 拆卸外部附件 (6)2.2.2 拆卸发动机罩 (6)2.2.3 拆卸高压涡轮 (6)2.2.4 拆卸低压涡轮 (6)2.2.5 拆卸燃烧室 (6)2.2.6 拆卸压气机 (6)2.2.7 拆卸轴承、齿轮等传动部件 (6)2.3 拆卸过程中的注意事项 (6)第3章发动机部件检查与评估 (7)3.1 部件磨损与损坏的判定 (7)3.1.1 磨损判定 (7)3.1.2 损坏判定 (7)3.2 检查与评估方法 (7)3.2.1 视觉检查 (7)3.2.2 尺寸测量 (7)3.2.3 功能测试 (7)3.2.4 无损检测 (8)3.3 部件更换与修复标准 (8)3.3.1 更换标准 (8)第4章发动机主要部件维修与改装 (8)4.1 汽缸与活塞维修 (8)4.1.1 汽缸检查 (8)4.1.2 活塞检查 (8)4.1.3 维修方法 (8)4.2 涡轮增压器改装 (9)4.2.1 涡轮增压器选型 (9)4.2.2 涡轮增压器安装 (9)4.2.3 涡轮增压器调试 (9)4.3 进排气系统优化 (9)4.3.1 进气系统优化 (9)4.3.2 排气系统优化 (9)4.3.3 进排气系统匹配 (9)第5章发动机燃油系统维修与改装 (9)5.1 燃油泵维修与更换 (9)5.1.1 燃油泵检查 (9)5.1.2 燃油泵维修 (10)5.1.3 燃油泵更换 (10)5.2 喷射器调试与改装 (10)5.2.1 喷射器调试 (10)5.2.2 喷射器改装 (10)5.3 燃油系统调试与优化 (10)5.3.1 燃油系统调试 (10)5.3.2 燃油系统优化 (10)第6章发动机润滑系统维修与改装 (11)6.1 润滑油泵维修与更换 (11)6.1.1 润滑油泵检查 (11)6.1.2 润滑油泵维修 (11)6.1.3 润滑油泵更换 (11)6.2 润滑油路清洗与检查 (11)6.2.1 润滑油路清洗 (11)6.2.2 润滑油路检查 (11)6.3 润滑系统优化与改装 (11)6.3.1 润滑系统优化 (11)6.3.2 润滑系统改装 (11)第7章发动机冷却系统维修与改装 (12)7.1 散热器维修与更换 (12)7.1.1 散热器检查 (12)7.1.2 散热器维修 (12)7.1.3 散热器更换 (12)7.2 冷却液的选择与更换 (12)7.2.1 冷却液的选择 (12)7.2.2 冷却液的更换 (12)7.3.1 冷却系统优化 (13)7.3.2 冷却系统改装 (13)第8章发动机电气系统维修与改装 (13)8.1 电池与发电机维修 (13)8.1.1 电池检查与维护 (13)8.1.2 发电机维修 (13)8.2 发动机传感器检查与更换 (14)8.2.1 传感器检查 (14)8.2.2 传感器更换 (14)8.3 电气系统优化与改装 (14)8.3.1 电气系统优化 (14)8.3.2 电气系统改装 (14)第9章发动机装配与调试 (14)9.1 装配工艺与注意事项 (14)9.1.1 装配前的准备工作 (14)9.1.2 装配顺序及方法 (15)9.1.3 注意事项 (15)9.2 发动机试车与调试 (15)9.2.1 试车前的准备工作 (15)9.2.2 试车过程 (15)9.2.3 调试方法 (15)9.3 故障排除与功能优化 (15)9.3.1 故障排除 (16)9.3.2 功能优化 (16)第10章发动机维修与改装质量控制 (16)10.1 质量控制标准与要求 (16)10.1.1 本章节旨在明确发动机维修与改装过程中的质量控制标准及要求,保证维修与改装质量符合相关法规和行业标准。
发动机原理完整版:第一章2、3、4、5节
发动机推力大小仅仅反映飞机的推力需求, 不能反映不同推力级发动机之间的性能优 劣
例如:
GE90(BY777) F=392000N, qma=1420kg/s
D=3.524m
wp-11(无人机) F=8500N, qma=13kg/s
2021/7/13
整理课件
D=0.3m
21
一、性能指标
2、单位推力 单位:N ·s/kg
• V9 V0 0 p 1 (0.5~0.75)
• 有效功 推进功的转换必有“损失”
2021/7/13
整理课件
38
三、推进效率
• 损失 = 有效功推进功 = 1 (V V )2
29 0
• 绝对坐标系中气流以绝对速度(V9 V0)排出 发动机所带走的能量,称为“余速损失”
•
若V0 =0,则全部可用能以动能 损失在空间,不产生推进功。
飞行速度变化时,只能用总效率表示经济性
飞行速度为零时,只能用耗油率表示经济性
2021/7/13
整理课件
42
四、总效率
• 对于涡喷发动机存在矛盾 0 t h p
– 涡喷发动机将热力循环获得的 机械能全部转换为气体的动能 增量,进、排气速度差大,可 提高热效率和增加推力
– 但排气速度差大,推进效率低 ,总效率低经济性差,耗油率
整理课件
23
一、性能指标
3、推重比 FW = F / W
• 无量纲量 • 综合性指标: 反映气动热力循环的设计水平(如高单位推
力),反映结构设计水平。 • 统计:W增加1kg导致飞机重量增加2.5kg。
2021/7/13
整理课件
24
一、性能指标
3、推重比
模块4 拆装技术《飞机与发动机维护》教学课件
术语解释
CCAR-43部所使用的术语
维修 是指对航空器或者航空 器部件所进行的任何检 测、修理、排故、定期 检修、翻修工作。
改装
是指在航空器及其部件 交付后进行的超出其原 设计状态的任何改变, 包括任何材料和零部件 的替代。
修理 指对航空器及其部件的任 何损伤或者缺陷进行处理, 使其达到在规定的限制范 围内继续使用的工作统称。
➢ 对松紧螺套进行单丝保险
➢ 注意在进行单丝保险操作时尽量减少钢丝的晃动
第四步对松紧螺套进行单丝保险
1 选取合适的保险丝
➢ 用斜口钳减去多余的保险丝
➢ 同样的步骤将另外几个松紧螺套进行单丝保险
➢ 在进行完单丝保险后对钢索在此进行测量,避免在进行单丝
➢ 保险时影响钢索松紧,确保无误
第四步对松紧螺套进行单丝保险
《飞机与发动机维护》
✩精品课件合集
第X章模X块XX4X拆装技术
《飞机与发动机维护》
襟翼调整实训
主讲人:
目 录
contents
01. 准备工具 02. 第一步阅读工卡 03. 第二步钢索的张力调整 04. 第三步对副翼的偏转角度调整 05. 第四步对松紧螺套进行单丝保险
准备工具
斜口钳
扳手套装
组合扳手
以60°的角度继续编结保险丝,编结过程要 保持拉紧保险丝。当所编结的辫子末端距 离下一个螺栓距离小于 3mm(0.118lin)时 即可停止编结。
一、对指定区域进行直角管路保险
将在上面的一头穿入螺栓孔,重复上面步骤。
保险丝从最后一个螺栓头穿出后,以80°的 角度继续进行编结,最后留3~5个扣作为收 尾,多余的部分剪掉。
contents
01. 一、对指定区域进行直角管路
飞机发动机维修手册
飞机发动机维修手册一、引言飞机发动机是飞机的核心部件之一,其性能的稳定与维修的有效性直接关系到航空安全。
为了确保飞机发动机在飞行过程中能够正常运转并保持高效性能,必须进行定期维修和保养。
本手册旨在提供飞机发动机维修的详细指南,以确保工作人员能够正确地进行维修操作,并最大限度地减少可能发生的潜在风险。
二、发动机维修前的准备工作在进行飞机发动机维修之前,必须进行一系列的准备工作,以确保维修过程的顺利进行:1. 确定维修计划:明确要维修的发动机型号和部件,并制定详细的维修计划。
2. 检查工具和设备:准备适用的工具和设备,确保其完好无损且符合相关标准。
3. 获得技术支持:与发动机制造商或相关技术专家联系,获取必要的技术支持和指导。
三、发动机维修步骤1. 检查和清洁a) 检查发动机外观:检查外部部件的完整性和紧固情况,确保没有异物堵塞。
b) 清洁发动机:使用适当的清洗剂和工具进行清洗,去除积聚的污垢和油渍。
2. 检查和更换液体a) 检查润滑油:检查润滑油的质量和油位,如有必要,进行更换。
b) 更换冷却液:检查冷却液的冷却性能和腐蚀情况,如有必要,进行更换。
3. 检查和调整部件a) 检查燃油系统:检查燃油喷嘴的清洁度和喷射效果,如发现异常,进行适当的调整或更换。
b) 校准点火系统:检查点火线圈的工作情况和火花塞的磨损程度,进行必要的校准操作。
4. 维护和保养a) 保养润滑系统:定期更换润滑油和滤清器,确保发动机的润滑工作始终良好。
b) 清洗和更换空气滤清器:定期清洗空气滤清器,如发现损坏或严重污垢,及时更换。
四、维修中的安全注意事项在进行飞机发动机维修过程中,应严格遵守以下安全注意事项,以确保维修人员和飞机的安全:1. 确保工作区域的安全:工作区域必须整洁,没有杂物或危险物品,确保维修操作的顺利进行。
2. 使用个人防护装备:维修人员应佩戴适当的个人防护装备,如安全帽、护目镜、手套等。
3. 接地处理:在维修飞机发动机时,确保发动机和人员都正确接地,以防止静电火花等问题。
电子课件-《发动机拆装与检修》-A07-2997 模块三 配气机构的拆装与检修
配气机构的 拆装与检修
课题1 配气机构的认知幻灯片 46 课题3 配气机构的检修幻灯片 59
课题1 配气机构的认知
配气机构组成
1—凸轮轴正时齿轮 2—凸轮轴 3—挺柱 4—推杆 5—摇臂轴座 6—摇臂轴 7—气门间隙调整螺钉及锁紧螺母 8—摇臂 9—气门锁夹
10—气门弹簧座 11—气门 12—防油罩 13—气门弹簧 14—气门导管 15—气门座圈 16—曲轴正时齿轮
机械挺柱
液力挺柱
a)气门开启 b)气门关闭
13 模块三 配气机构的拆装与检修
3. 推杆 推杆处于挺柱和摇臂之间,其功用是将挺 柱传来的运动和作用力传给摇臂。 4. 摇臂 摇臂的功用是将推杆和凸轮传来的运动和 作用力,改变方向传给气门使其开启。
推杆
14 模块三 配气机构的拆装与检修 摇臂
课题3 配气机构的检修
气门弹簧
9 模块三 配气机构的拆装与检修
二、气门传动组 1. 凸轮轴 (1)凸轮轴工作条件 凸轮轴承受周期性的冲击载荷。凸轮与挺柱之间的接触应
力很大,相对滑动速度也很高,因此,凸轮工作表面的磨损比 较严重。
10 模块三 配气机构的拆装与检修 凸轮轴
四缸、六缸发动机
11 模块三 配气机构的拆装与检修
18 模块三 配气机构的拆装与检修
2. 气门弹簧
1)自由长度检验。可用高度规进行测量,也可以与新的
气门弹簧进行比较检验,如图所示。自由长度缩短量不得超过
规定值的4%。
测量气门弹簧
19 模块三 配气机构的拆装与检修
2)弹力检验。在专用弹簧测试器上检验:在规定压缩长度 下,相应压力降低值不得大于8%。也可用比较法检验,将被检弹 簧与标准弹簧串联后夹在台式虎钳上,中间垫一块铁板,压缩弹 簧,若被检查弹簧长度等于标准弹簧则可用。若被检弹簧压缩后 长度小于标准弹簧压缩后长度,则弹力不足,应更换新弹簧。
飞机装配知识点总结图
飞机装配知识点总结图第一章:飞机装配概述1. 飞机装配的定义和作用2. 飞机装配的发展历史3. 飞机装配的分类和特点4. 飞机装配的流程和要求第二章:飞机结构零部件装配1. 飞机结构零部件装配的概念和作用2. 飞机结构零部件的分类和特点3. 飞机结构零部件的装配工艺和方法4. 飞机结构零部件装配的质量和安全要求第三章:飞机动力系统装配1. 飞机动力系统装配的概念和作用2. 飞机动力系统的分类和特点3. 飞机动力系统的装配工艺和方法4. 飞机动力系统装配的质量和安全要求第四章:飞机电气系统装配1. 飞机电气系统装配的概念和作用2. 飞机电气系统的分类和特点3. 飞机电气系统的装配工艺和方法4. 飞机电气系统装配的质量和安全要求第五章:飞机维修和保养1. 飞机维修和保养的概念和作用2. 飞机维修和保养的分类和特点3. 飞机维修和保养的流程和要求4. 飞机维修和保养的技术要求和方法第六章:飞机装配工艺改进与创新1. 飞机装配工艺改进与创新的意义和作用2. 飞机装配工艺改进与创新的目标和要求3. 飞机装配工艺改进与创新的方法和技术4. 飞机装配工艺改进与创新的管理和控制第七章:飞机装配质量与安全管理1. 飞机装配质量与安全管理的意义和作用2. 飞机装配质量与安全管理的目标和要求3. 飞机装配质量与安全管理的方法和技术4. 飞机装配质量与安全管理的管理和控制第八章:飞机装配人员素质与技能1. 飞机装配人员素质与技能的重要性和作用2. 飞机装配人员素质与技能的要求和标准3. 飞机装配人员素质与技能的培训和考核4. 飞机装配人员素质与技能的提升和发展第九章:飞机装配环境与设备1. 飞机装配环境与设备的要求和标准2. 飞机装配环境与设备的布局和设计3. 飞机装配环境与设备的维护和管理4. 飞机装配环境与设备的改进和创新第十章:飞机装配的未来发展趋势1. 飞机装配技术的发展趋势和特点2. 飞机装配工艺的创新与发展3. 飞机装配管理和控制的未来发展4. 飞机装配人员素质和技能的未来需求结语飞机装配是飞机制造过程中重要的一环,对飞机的性能和安全具有重要的影响。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
分解发动机
压出轴承和齿轮时,为了不在机件上造成压印,应放在铝垫或 夹布胶木板,加以保护。分解叶片时,应按顺序号放入叶片专 用箱内。 带紧度的叶片分解时,用软金属心棒(铜棒、铝棒或胶木棒) 或不会损伤叶片的非金属棒,冲击叶根卸下叶片。
分解发动机
当遇到有烧结现象或变形、损坏的联接件分解时,可施用破坏 性分解,即破坏配合件中已损坏了的、或价值较低的、或结构 简单的、或标准件。保护配合件中还有保留价值的,昂贵的, 结构复杂的、非标准件。 如果以上情况不好区分,价值都很高的联接件时,应报告有关
“二次分解’’(二次表示再次之意,不表示限于第二次)
分解要求
(1)必须按工艺规程要求,正确使用工具设备。
(2)分解开的零件、组合件和附件,必须放在专用盒、专用
架、专用车或工作台上。 (3)钛合金零、组件,在放置时,不得与聚氯乙烯板(即塑 料板)接触,工作台上应垫一层橡胶垫,单独存放。 (4)须敲打才能分下的机件,只准用橡胶或夹布胶木榔头敲
修理需要,必须分解,就要采用破坏机件进行强行分解的分解方法。
在采取这种分解方法时,必须掌握一个节省、方便的原则,尽量减
小损失,修理方便,经济性好的破坏原则进行破坏分解。 ①破坏已损机件,保护其他零件; ②破坏标准件,保护非标准件; ③破坏价值低的零件,保护价值高的零件:
④破坏可修复零件,保护损坏后不能修的零件。
分
解
当使用地面托架时,工人使用一个活动工作平台将他们自己在
发动机周围升到一个合理的高度。
当使用升降夹具时,升降机构和发动机可缩到一个地坑内,这 样可使工人保持在地面上工作。
发动机分解成主要的组合件或单元体,然后把它们装在运输车
上,发往各个工作地,再进一步分解为单个元件。 各个零件装在适当的容器内传送到清理场地,以备检验。
实物是否与文件相符。
当缺件或有表面故障,附件或组合件已不是原台,应作详细记 录,重要问题还要报告车间、技术组、检验组等业务部门,弄 清原因,作出处理。 分解时,打开放油开关,彻底放出滑油箱内的滑油机体内的油
封油,去除全部保险和铅封。
分解发动机
二、分解中的检查 分解发动机的过程中,既是拆成组件或零件,还是
分解发动机
l、文件准备ຫໍສະໝຸດ 分解前,要查阅该机的履历本和有关施工文件,弄清楚分解目
的和分解深度,有些发动机,为了查找故障,在分解过程中要 作一些特殊检查和测量,如果不认真看文件,往往造成分解后 找不出故障原因,以致不能有的放矢的排除故障。
分解发动机
2、工作场地、工具和设备的准备 特别是组合件分解和局部分解,场地必须扫干净,不得有任何零 件和脏物,因为在进行组合件和局部分解时,为了避免掉东西到 机件的夹层中或腔内,造成开车或使用时,打坏发动机,在分解
觉阻力是否正常,排除不正常的阻力和故障,已防损坏机件。
特殊分解方法
1、难分解联接的分解方法 由于发动机的长期使用,产生了很多联接难于分解。对于 这些特殊问题的解决办法有: ①松动法 将联接件进行左右松动或轴、向冲击振动,使腐蚀层及尘 埃振松散后再进行分解。 ②加温法 有些联接分解阻力大,利用加温方法使联接件产生热膨胀, 因放在外围的联接件周围长大于在里面的联接件的周围长,即 使是同种材料线膨胀系数相同,材料长的比短的膨胀尺寸要大 些,所以使联接件产生间隙,便于分解。
业务部门确定,采取联接件都进行全局性保护,局部破坏然后
修复的方法进行分解。
分解发动机
分解后的工作 零件分解后,应有序摆放,规定要标刻机号、任务号、寿命的
组合件,应及时标刻或挂标签,对于要求不高的螺钉螺帽,应
按材料性质分类装箱,便于洗涤、保管、和故检。
机件的标刻
为了不使发动机分解后造成机件串台装配,对其主要机件,都
机件的标刻
机件标刻的部位,原则上规定为:显目部位、表面、设计指
定位置等。
如涡轮叶片在棒头底面;导向叶片在端头;轴承在套圈端面;
火焰筒在头部等。
机件的标刻
一、机件寿命的标刻 1、标刻实际寿命 例如:398小时,不足1小时按四舍五入,即半小时以下舍去不 计,半小时及以上者按1小时计入,397小时30分至398小时29分,
要标刻“发动机号”“组合件号”及“寿命”记号,对于某些不
能随便更换装配方位的零件,还要标刻顺序号或方向对准标记。 发动机的寿命是每送修一次,都会改变的,其机件在每次修理 时,均会作一些串动,为了不使小寿命机件误当大寿命造成浪费, 也不让大寿命机件误作小寿命造成超期使用的质量事故,所以主 要机件上都标刻有使用寿命,并且每次翻修,都要重新标刻一次。
火焰筒、一级导向器、二级导向器、扩散器、加力燃烧室、可调 喷口、低压压气机转子、高压压气机转子、高压涡轮、低压涡轮、 附件传动机匣、主燃料油泵、加力燃油泵、中介泵、滑动附件、 起动发电机、点火线圈,起动线圈、控制盒等。
分解发动机
分解程序安排一般是从外向里,从两头再中间,先拆导管、
电缆、附件,再拆涡轮、导向器、附件传动机匣、进气机匣、
3、特殊检查 为了查明返修发动机和高返修率故障原因,往往要根据故障性质,分解检 查有关部位,或逐项实行返工工序检查,这种检查的规定,一般由技术部门, 发出有关临时文件,指定一些内容、项目或零件的检查,也有采用编入工艺 规程加以经常性的检查。
分解发动机
三、分解成部、组件 发动机分解成组合件,是指将整台发动机分解成几段,这样就可
特殊分解方法
③渗透法
利用渗透分解性强的汽油、煤油和某些清洁剂,或减小磨 擦增加润滑的滑油等,浸泡难分解的联接件,油液渗入后,污 物被溶解,腐蚀层变松弛,结合面被润滑,这时就可进行分解。
特殊分解方法
2、破坏分解法 发动机长期工作后,有些联接出现变形、烧结、卡死、损坏等 现象,要保证联接件不受损伤地分解下来是不可能的时候,为保证
打,当使用心棒时,只准用铜、铝、或夹布胶木材料的芯棒。
分解要求
(5)要保险片、保险丝和开口销保险的螺纹件、分解时,要
先去除保险,不得带保险强迫分解,以免损伤零件保险孔、螺纹
和棱角。 (6)配合零件、如轴承和轴,在压出前,应先检查和去除毛 刺,防止压出时划伤或磨损配合面。 (7)有一定紧度配合的机件,分解时,用力要柔和均匀,感
都计为398小时。
2、用小数码,代替大数码 数码“1”代替50小时,数码“2”代替100小时,数码“3” 代替150小时,依次类推,例如:398小时,除以50小时约等于7 点9,小数点后的四舍五入,保留小数点前面的整数得8,“8”
代表400小时,故也代表398小时。
机件的标刻
一、标刻手段: 1、钢印法 用于大型厚壁机件,不需改动的数码。 2、电笔刻字法
以大体上看到内部情况。当需要进行大分解时,便于各组合件同
时进行,多人操作,缩短了分解周期,只需分解某个或几个组合 件,期于机件保持组合状态,便于保管。钛合金材料的机件,集 中存放和保管。
分解发动机
以某发动机为例: 主体分成:进气机匣、前机匣、中机匣(第三级机匣)、中介机
匣(第四、五级机匣)、后机匣、第二级整流器、外套、内套、
3)进行发动机组合件或局部分解时,各导管接头应用堵盖堵好, 其它孔口应及时用胶布粘贴,以防脏物进入。 4)钛合金零件应特别小心,集中保存。
分解发动机
四、组合件分解成零件
组合件分解成零件的程序,依各组合件结构确定,凡用专用
工具操作的,在工艺规程中一般都有明确规定,不用专用工具 操作的,则需依据经验制定分解路线,以保证优质高产。
发动机的分解
发动机分解,是将整台发动机解体成部件、组合件或零
件的过程,是整个发动机修理的第一道工序,是一个化
整为零的过程,具有十分重要的地位。
分解
发动机可在垂直或水平位置上进行分解。当处在垂直位置上进行 分解时,发动机一般是前端向下安装在地面托架或升降夹具上。 为能在水平位置进行分解,发动机是装在一个专用的翻转台上。
压气机转子,最后拆前机匣。 由于组合件比较大,所以分解时采用吊具。当安装吊具时, 要注意固定牢靠,吊起机件时,吊挂上升速度要均匀、缓慢, 固定机件,防止扭转、碰撞或挂坏。
分解发动机
2、注意事项:
组合件分解后,要注意几个问题:
1)轴承装在涡轮上停放时,为了防止后轴承碰坏,应戴上保护罩;
2)为了防止轴承、联轴器组件等生锈。检查完故障后要及时油封;
分解总则
l、要进行分解的发动机 属于下列情况之一的发动,均需分解。 (1)上次出厂时,规定的工作寿命已用完,即到期返厂机。 (2)使用寿命期未完,但出现部队无法排除的故障,即提前返
厂机。
(3)发动机修装后,试车不合格,必须返回生产线排故,即返 修机。 (4)采用某些新工艺、新技术、新材料,在试修期间,施工单 明确规定,试车合格后,必须对以上零、组件进行检查,必须
光刻印标记。
4、化学墨水书写法 用于表面精密的机件、数码字可随时改动。 5、划针刻写法 用于铝、镁、钛合金,或临时标刻。
6、样冲冲点法
用于标刻处面积小的机件,以点代替小数码。
用于高温部位的薄壁件上,很少改动的数码。分两种方法:
一种是笔和机件带电,利用电笔尖端放电,腐蚀机件成迹,刻 出数码。 另一种是利用交流电,高速改变电笔磁场方向,使笔尖杆上下 振动,笔尖冲击机件成连串的点迹,刻出数码来,前者用于导电
机件,后者用于各类材料的机件,应用范围比前者广。
机件的标刻
3、激光刻写,激光刻写法利用激光对坚实、耐高温零件,用激
后要清点工具和机件,掉入夹层中或腔内的东西,往往卡在中间,
平时掉不出来,也摇不出来,在试车或飞行的震动下,以及压力 或吸力的作用下,又能跑出来酿成事故,摆放机体的工作台、车 子、架子、箱子也要先准备好,否则易造成混乱。
分解发动机
3、准备好发动机 进厂的发动机,应先进行开箱和内、外启封,去除油封油的洗 涤过程叫启封。 在分解前,要进行外形检查,有无变形、机件是否完整无缺,
