9-岩石锚杆基础计算程序(群锚)(1.0版本)
锚杆重量计算公式是什么
锚杆重量计算公式是什么在岩土工程中，锚杆是一种常用的支护工具，用于加固土体或岩体，防止其发生滑坡、坍塌或者崩塌。
锚杆的重量是计算锚杆的重要参数之一，它直接影响到锚杆的安装和使用。
因此，正确计算锚杆的重量对于工程设计和施工具有重要意义。
锚杆的重量计算公式可以通过以下步骤进行推导：1. 计算锚杆的体积。
锚杆的体积可以通过其直径和长度来计算。
假设锚杆的直径为D，长度为L，则锚杆的体积V可以表示为：V = π (D/2)^2 L。
2. 计算锚杆的密度。
锚杆的密度是指单位体积内的质量，通常用ρ表示。
根据锚杆的材料和工艺不同，密度也会有所差异。
假设锚杆的密度为ρ，则锚杆的重量W可以表示为：W = V ρ。
3. 代入公式计算。
将锚杆的体积V代入公式中，可以得到锚杆的重量W的计算公式：W = π (D/2)^2 L ρ。
通过以上公式，我们可以很方便地计算出锚杆的重量。
在实际工程中，可以根据锚杆的具体参数和材料来确定其重量，从而为工程设计和施工提供参考依据。
除了计算锚杆的重量，还需要考虑锚杆的安装和使用条件。
在实际工程中，锚杆的安装位置、锚杆的受力情况、锚杆的连接方式等因素都会对锚杆的重量产生影响。
因此，在计算锚杆的重量时，需要综合考虑这些因素，以确保计算结果的准确性和可靠性。
此外，锚杆的重量还会影响到锚杆的运输和搬运。
在施工现场，需要根据锚杆的重量合理安排搬运设备和人力，确保锚杆的安全搬运和使用。
总之，锚杆的重量是一个重要的工程参数，正确计算锚杆的重量对于工程设计和施工具有重要意义。
通过合理的计算和安排，可以确保锚杆在工程中的安全使用，从而为工程的顺利进行提供保障。
锚杆(锚索)长度、间排距、参数计算公式
1sin
4Q / ( s ) 4 0.1/ (3.14 380) 0.018m
式中，
1
—锚杆直径（mm）；
s —螺纹钢抗拉强度（MPa）；
Q—锚杆锚固力； 考虑富余系数1.13，锚杆直径确定为20mm。
（4） 锚杆长度
l
式中，
b tan a 1.8 tan 45 0.5 0.1 0.1 2.4(m) tan tan 45
G2 2rhB / 3
因此，锚索间距可由下式计算
Q2 G2 cos 2rha2 B cos / 3
式中： Q2——锚索预紧力，KN,100～120，取 100； r——岩石的容重，KN/m，取 23.5； B——巷道跨度，m，取 3； f——岩石普氏系数，取 2～4，取 3；
5
h——载荷体高度，m，按自然平衡拱理论，沿巷道单位长度吊 挂载荷计算方法，计算载荷体高度 h=B/（2f）=0.5
b—组合拱厚度（m);
。 —锚杆对岩层的控制角（）
a —锚杆间排距（m）。
2 锚索支护参数的确定
1 锚索长度的确定
La La1 La 2 La 3
式中： La——锚索长度（m） ； La1——锚索外露长度（m） ； La1——锚索有效长度（m） ； La2——锚索锚固长度（m） 。 （1）静压软岩巷道 在锚杆失效的情况下，其潜在的冒落高度为 1.5 倍的巷道宽度。同时为保证 巷道的稳定性，锚索应保证锚固到稳定的岩层内，锚索有效长度：
——岩层倾角，30 度。
1 锚索排距的计算 需要锚索承载的有潜在跨落趋势的围岩载荷为
W bB
式中： B——巷道跨度，m；
——破坏区煤岩体容重，KN/m3
锚杆支护理论计算方法
锚杆支护参数的确定锚杆长度L》L l + L2+L3 -------------------- ①=0.1+1.5+0.3=1.9m式中：L —锚杆总长度，mL1 - -—锚杆外露长度（包括钢带+托板+螺母厚度），取0.1m;L2 - -―锚杆有效长度或软弱岩层厚度，mL3 —锚入岩（煤）层内深度（锚固长度），按经验L3>300mm （一）锚杆外露长度L1L1=（0.1〜0.15）m ,［钢带+托板+螺母厚度+ （0.02〜0.03 ）］（二）锚入岩（煤）层内深度（锚固长度儿31. 经验取值法《在锚杆喷射混凝土支护技术规范》GBJ86- 85 “第三节锚杆支护设计”中、第3.3.3条第四款规定：第333条端头锚固型锚杆的设计应遵守下列规定:一、杆体材料宜用20锰硅钢筋或3号钢钢筋；二、杆体直径按表333选用；三、树脂锚固剂的固化时间不应大于10分钟,快硬水泥的终凝时间不应大于12分钟；四、树脂锚杆锚头的锚固长度宜为200〜250毫米,快硬水泥卷锚杆锚头的锚固长度公式(3.3.11 -1) （3311-2）见图形所示(3.3.11-1)(3.3.11 -2)宜为300〜400毫米；五、托板可用3号钢,厚度不宜小于6毫米,尺寸不宜小于150X150 毫米；六、锚头的设计锚固力不应低于50千牛顿；七、服务年限大于5年的工程,应在杆体与孔壁间注满水泥砂浆。
一般取 300mn〜400mm2. 理论估算法《在锚杆喷射混凝土支护技术规范》 GBJ86- 85 “第三节锚杆支护设计”中规定:第3311条局部锚杆或锚索应锚入稳定岩体。
水泥砂浆锚杆或预应力锚索的水泥砂浆胶结式内锚头锚入稳定岩体的长度，应同时满足下列公式:式中la——锚杆杆体或锚索体锚入稳定岩体的长度（cm）；d1—锚杆钢筋直径走私或锚索体直径（cm ；d2 --- 锚杆孔直径（cn）；f st ――锚杆钢筋或锚索体的设计抗拉强度（N/cm）；f cs——水泥砂浆与钢筋或水泥砂浆与锚索的设计粘结强度（N/cm2）;4d2 f cr圆钢为2.5MPa螺纹钢为5MPafcr ――水泥砂浆与孔壁岩石的设计粘结强度（N/cm2）；砂浆与石灰岩粘结强度为2.5MPa砂浆与粘土岩粘结强度为1.8MPaK――安全系数，取1.2。
锚杆的基本理论计算(最全)word资料

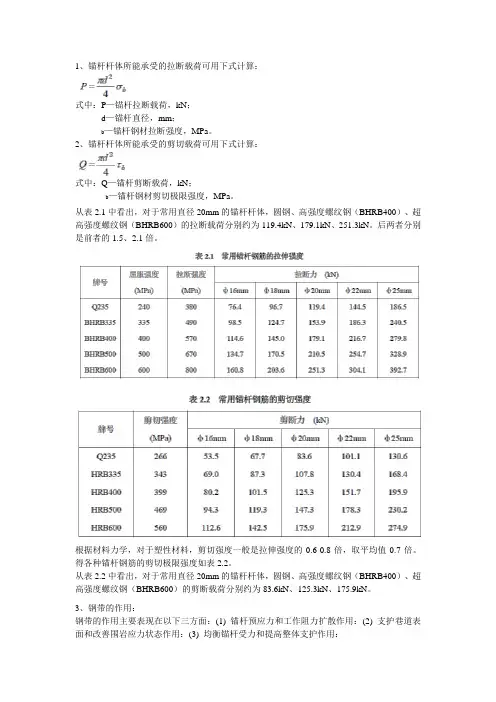

1、锚杆杆体所能承受的拉断载荷可用下式计算：式中：P—锚杆拉断载荷，kN；d—锚杆直径，mm；b—锚杆钢材拉断强度，MPa。
2、锚杆杆体所能承受的剪切载荷可用下式计算：式中：Q—锚杆剪断载荷，kN；b—锚杆钢材剪切极限强度，MPa。
从表2.1中看出，对于常用直径20mm的锚杆杆体，圆钢、高强度螺纹钢（BHRB400）、超高强度螺纹钢（BHRB600）的拉断载荷分别约为119.4kN、179.1kN、251.3kN。
后两者分别是前者的1.5、2.1倍。
根据材料力学，对于塑性材料，剪切强度一般是拉伸强度的0.6-0.8倍，取平均值0.7倍。
得各种锚杆钢筋的剪切极限强度如表2.2。
从表2.2中看出，对于常用直径20mm的锚杆杆体，圆钢、高强度螺纹钢（BHRB400）、超高强度螺纹钢（BHRB600）的剪断载荷分别约为83.6kN、125.3kN、175.9kN。
3、钢带的作用：钢带的作用主要表现在以下三方面：(1) 锚杆预应力和工作阻力扩散作用：(2) 支护巷道表面和改善围岩应力状态作用：(3) 均衡锚杆受力和提高整体支护作用：分析钢带受力的简化模型是将两根锚杆之间的钢带段作为一简支梁，采用材料力学的相关公式计算钢带受力与变形。
假设钢带受到均布载荷q 的作用，则：式中：M max-钢带中点处最大弯矩，kN²m；q-均布载荷，kN/m；a-锚杆间距，m；f-钢带挠度，m；E-钢带弹性模量，MPa；I-钢带惯性矩，m4。
由上式可知，q、a 越大，钢带所受的弯矩越大，挠度也越大。
相反，钢带的抗弯刚度（EI）越大，则钢带挠度越小。
巷道支护要求钢带能够提供足够的支护力，同时钢带的挠度越小越好。
综合分析得出钢带的三个关键参数：(1)护表面积；(2)抗拉强度；(3)抗弯刚度。
4、网的作用主要表现在以下三方面：(1) 维护锚杆之间的围岩，防止破碎岩块垮落；(2) 紧贴巷道表面，提供一定的支护力（已有的研究成果表明，我国现用菱形金属网，在保证施工质量的条件下，可提供0.01MPa的支护力），一定程度上改善巷道表面岩层受力状况。
锚杆计算公式
（二）锚杆（索）设计根据现场地质条件和地形特征，斜坡体由于受到先期构造作用和后期风化作用强烈影响，出露基岩破碎，裂隙发育，且距交通要道较近的特点，拟采用锚杆（索）对局部卸荷裂隙发育、稳定性较差的危岩体进行锚固，以达到加固坡面，抑制风化剥落、崩塌的发生。
通过现场调查及三维激光扫描数据分析，半壁山危岩体主要失稳模式为倾倒式和滑移式。
1.倾覆推力计算：推力计算：式中：k-后缘裂隙深度（m）。
取11.1m；hv-后缘裂隙充水高度（m）.取3.7m；H-后缘裂隙上端到未贯通段下端的垂直距离（m）. 取15m;a-危岩带重心到倾覆点的水平距离（m），取3.4m；b-后缘裂隙未贯通段下端到倾覆点之间的水平距离（m），取6.8m;h0-危岩带重心到倾覆点的垂直距离（m），取7.2m;fk-危岩带抗拉强度标准值（kPa），根据岩石抗拉强度标准值乘以0.4折减系数确定暴雨工况下190kPa;θ-危岩带与基座接触面倾角（°），外倾时取正，内倾时取负值；β-后缘裂隙倾角（°）；K-安全系数取1.5；2.锚杆计算（1）锚杆轴向拉力设计值计算公式：,式中Nak -锚杆轴向拉力标准值（kN）；Na -锚杆轴向拉力设计值（kN）；Htk -锚杆所受水平拉力标准值（kN）；α-锚杆倾角（°），设计取值为15°；γa-荷载分项系数，可取1.30；(2) 锚杆钢筋截面图面积计算公式：锚杆截面积：As-锚杆钢筋或预应力钢绞线截面面积（m2）；ξ2-锚杆抗拉工作条件系数，永久性锚杆取0.69，临时性锚杆取0.92；γ0-边坡工程重要系数，取1.0；fy-钢筋或预应力钢绞线的抗拉强度标准值（kN），取300N/ mm；(3) 锚杆锚固体与地层的锚固长度计算公式：(4) 锚杆钢筋与锚固砂浆间的锚固长度计算公式：锚固段长度按上述两个公式计算，并取其中的较大值。
式中：la-锚杆锚固段长度（m）；frb-锚固段注浆体与地层间的粘结强度标准值（kPa）；fb-锚固段注浆体与筋体间的粘结强度标准值（kPa）；D-锚杆锚固段的钻孔直径（m）；d-锚杆钢筋直径（m）；γ0-边坡工程重要系数，取1.0；ξ1-锚固体与地层粘结工作条件系数，对永久性锚杆取1.00，对临时性锚杆取1.33；ξ3-钢筋与砂浆粘结强度工作条件系数，对永久性取0.60，对临时性取0.72；通过计算，得出：;或：;锚杆设计长度均为4m，采用Φ32螺纹钢筋作为锚筋，钻孔直径为110mm，全孔段M30水泥砂浆固结，共计132根；锚索设计长度为12m，采用4根φ15.20-1860钢绞线，钻孔直径110mm，M30水泥砂浆固结，锚固段长度不小于4m，共计30根。
锚杆和锚索支护参数的计算

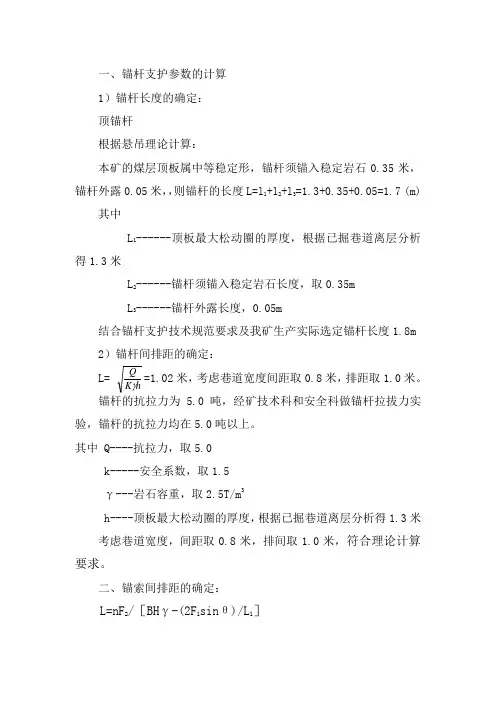

一、锚杆支护参数的计算1）锚杆长度的确定：顶锚杆根据悬吊理论计算：本矿的煤层顶板属中等稳定形，锚杆须锚入稳定岩石0.35米，锚杆外露0.05米，，则锚杆的长度L=l 1+l 2+l 3=1.3+0.35+0.05=1.7 (m)其中L 1------顶板最大松动圈的厚度，根据已掘巷道离层分析得1.3米L 2------锚杆须锚入稳定岩石长度，取0.35mL 3------锚杆外露长度，0.05m结合锚杆支护技术规范要求及我矿生产实际选定锚杆长度1.8m2）锚杆间排距的确定： L= h K Q=1.02米，考虑巷道宽度间距取0.8米，排距取1.0米。
锚杆的抗拉力为 5.0吨，经矿技术科和安全科做锚杆拉拔力实验，锚杆的抗拉力均在5.0吨以上。
其中 Q----抗拉力，取5.0k-----安全系数，取1.5 γ---岩石容重，取2.5T/m 3h----顶板最大松动圈的厚度，根据已掘巷道离层分析得1.3米 考虑巷道宽度，间距取0.8米，排间取1.0米，符合理论计算要求。
二、锚索间排距的确定：L=nF 2/［BH γ-(2F 1sin θ)/L 1］式中：L—锚索排距，m；B—巷道最大冒落宽度，3.1m；H—巷道冒落高度，按最严重冒落高度取3.6米；γ—岩体容重，取25KN/m3；L1—锚杆排距，1.0米；F1—锚杆锚固力，取50KN；F2—单根锚索的极限破断力，取210KN；θ—角锚杆与巷道顶板的夹角，85ｏ；n—锚索排数，取2；L =2×210/［3.1×3.6×23-（2×50×sin85ｏ）/1］=2.5m 考虑巷道宽度，间距取1.6米，排距取2.0米，符合理论计算要求。
(完整版)锚杆支护理论计算方法
锚杆支护参数的确定一、锚杆长度L≥L1+L2+L3------------------------- ①=0.1+1.5+0.3=1.9m式中：L——锚杆总长度，m；L1 ——锚杆外露长度(包括钢带+托板+螺母厚度)，取0.1m；L2 ——锚杆有效长度或软弱岩层厚度，m；L3——锚入岩（煤）层内深度（锚固长度），按经验L3≥300mm。
(一)锚杆外露长度L1L1=(0.1～0.15)m，[钢带+托板+螺母厚度+（0.02～0.03）](二)锚入岩(煤)层内深度(锚固长度)L31.经验取值法《在锚杆喷射混凝土支护技术规范》GBJ86－85“第三节锚杆支护设计”中、第3.3.3条第四款规定：第3.3.3条端头锚固型锚杆的设计应遵守下列规定:一、杆体材料宜用20锰硅钢筋或3号钢钢筋;二、杆体直径按表3.3.3选用;三、树脂锚固剂的固化时间不应大于10分钟,快硬水泥的终凝时间不应大于12分钟;四、树脂锚杆锚头的锚固长度宜为200～250毫米,快硬水泥卷锚杆锚头的锚固长度宜为300～400毫米;五、托板可用3号钢,厚度不宜小于6毫米,尺寸不宜小于150×150毫米;六、锚头的设计锚固力不应低于50千牛顿;七、服务年限大于5年的工程,应在杆体与孔壁间注满水泥砂浆。
一般取300mm ～400mm2. 理论估算法《在锚杆喷射混凝土支护技术规范》GBJ86－85“第三节 锚杆支护设计”中规定：第3.3.11条 局部锚杆或锚索应锚入稳定岩体。
水泥砂浆锚杆或预应力锚索的水泥砂浆胶结式内锚头锚入稳定岩体的长度,应同时满足下列公式:公式(3.3.11-1)、(3.3.11-2)见图形所示。
cs st f f d k l 412≥ (3.3.11-1)crst a f d f d k l 2214≥ (3.3.11-2) 式中la ——锚杆杆体或锚索体锚入稳定岩体的长度（cm ）； d1——锚杆钢筋直径走私或锚索体直径（cm ）；d2——锚杆孔直径（cm ）；f st ——锚杆钢筋或锚索体的设计抗拉强度（N/cm 2）；f cs ——水泥砂浆与钢筋或水泥砂浆与锚索的设计粘结强度(N/cm 2)；圆钢为2.5MPa ，螺纹钢为5MPa 。
锚杆、锚索验算过程
锚杆、锚索参数计算过程一、锚杆支护参数计算1、锚杆长度计算：L=KH+L1+L2式中：L-锚杆长度； K-安全系数，一般取2；H-冒落拱高度，m;L1-锚杆锚入稳定岩层的厚度，取0.5m;L2-锚杆外露长度,一般取0.1m。
其中：H=B/2f=4.6/（2×4.0）=0.575B-巷道掘进跨度，取4.6m； f-普氏岩石坚固性系数，取4.0。
则：L=2×0.575+0.5+0.1=1.75m ，计算得数为1.75m，所以锚杆施工时的长度取整数值2m。
2、锚杆直径的确定：（1）（巷道断面按4.6m计算）根据材料力学计算锚杆直径为：D=√4.6P/πJb=√4.6×70×103/3.14×380=16.43mm式中：D-锚杆直径，mm； P-锚杆截面载荷，取70KN；Jb-螺纹钢锚杆屈服点，取380MPa。
通过计算得数为16.43mm，所以锚杆施工时的直径取整数值20mm。
（2）（巷道断面按3.2m计算）根据材料力学计算锚杆直径为：D=√3.2P/πJb=√3.2×70×103/3.14×380=13.7mm式中：D-锚杆直径，mm； P-锚杆截面载荷，取70KN；Jb-螺纹钢锚杆屈服点，取380MPa。
通过计算得数为13.7mm，所以锚杆施工时的直径取整数值20mm。
3、锚杆间、排距计算：a=√Q/KHγ=√65.7/2×0.575×24.5= 1.527m式中：a-锚杆间、排距，m;Q-锚杆设计锚固力，Q=16.43f=65.72KN；γ-被悬吊石灰岩的重力密度，取24.5KN/m3。
通过计算得数为0.763m，所以锚杆施工时取间距0.8m，排距0.8m。
二、锚索长度计算：1、(锚索直径按17.8的计算）L=L a+L b+L c+L d=1.575+2+0.1+0.3=3.975m式中：L-锚索长度，m；L a-锚索锚入到较稳定岩层的锚固长度，1.575m;L b-需要悬挂的不稳定岩层厚度，取2m;L c-上托盘及锚具的厚度，取0.1m;L d-锚索外露长度，取0.3m。
锚杆支护理论计算方法
锚杆支护参数的确定一、锚杆长度L≥L1+L2+L3------------------------- ①=0.1+1.5+0.3=1.9m式中：L——锚杆总长度，m；L1 ——锚杆外露长度(包括钢带+托板+螺母厚度)，取0.1m；L2 ——锚杆有效长度或软弱岩层厚度，m；L3——锚入岩（煤）层内深度（锚固长度），按经验L3≥300mm。
(一)锚杆外露长度L1L1=(0.1～0.15)m，[钢带+托板+螺母厚度+（0.02～0.03）](二)锚入岩(煤)层内深度(锚固长度)L31.经验取值法《在锚杆喷射混凝土支护技术规范》GBJ86－85“第三节锚杆支护设计”中、第3.3.3条第四款规定：第3.3.3条端头锚固型锚杆的设计应遵守下列规定:一、杆体材料宜用20锰硅钢筋或3号钢钢筋;二、杆体直径按表3.3.3选用;三、树脂锚固剂的固化时间不应大于10分钟,快硬水泥的终凝时间不应大于12分钟;四、树脂锚杆锚头的锚固长度宜为200～250毫米,快硬水泥卷锚杆锚头的锚固长度宜为300～400毫米;五、托板可用3号钢,厚度不宜小于6毫米,尺寸不宜小于150×150毫米;六、锚头的设计锚固力不应低于50千牛顿;七、服务年限大于5年的工程,应在杆体与孔壁间注满水泥砂浆。
一般取300mm ～400mm2. 理论估算法《在锚杆喷射混凝土支护技术规范》GBJ86－85“第三节 锚杆支护设计”中规定：第3.3.11条 局部锚杆或锚索应锚入稳定岩体。
水泥砂浆锚杆或预应力锚索的水泥砂浆胶结式内锚头锚入稳定岩体的长度,应同时满足下列公式:公式(3.3.11-1)、(3.3.11-2)见图形所示。
cs st f f d k l 412≥ (3.3.11-1)crst a f d f d k l 2214≥ (3.3.11-2) 式中la ——锚杆杆体或锚索体锚入稳定岩体的长度（cm ）；d1——锚杆钢筋直径走私或锚索体直径（cm ）；d2——锚杆孔直径（cm ）；f st ——锚杆钢筋或锚索体的设计抗拉强度（N/cm 2）；f cs ——水泥砂浆与钢筋或水泥砂浆与锚索的设计粘结强度(N/cm 2)；圆钢为2.5MPa ，螺纹钢为5MPa 。
[最新]锚杆计算公式
![[最新]锚杆计算公式](https://img.taocdn.com/s3/m/774568320622192e453610661ed9ad51f01d5436.png)
按悬吊理论计算锚杆参数：1、锚杆长度计算：L = KH + L 1 + L 2式中：L — 锚杆长度m ；H — 冒落拱高度m ；K — 安全系数，一般取K=2；L 1 — 锚杆锚入稳定岩层的深度，一般按经验取0.5m ；L 2 — 锚杆在巷道中的外露长度，一般取0.1m ；其中：H = = = 0.645(m)式中：B — 巷道开掘宽度，取5.16m ；f —岩石坚固性系数，砂岩取4；则L=2×0.645+0.5+0.1=1.89(m)2、锚杆间排距计算，通常间排距相等，取a ：a =KHrQ式中： a — 锚杆间排距，m ；Q — 锚杆设计锚固力，150KN/根；H — 冒落拱高度，取0.645m ；r — 被悬吊砂岩的重力密度，取25.48KN/m 3；K — 安全系数，一般取K=2；a = =2.136(m)锚杆锚固长度计算：L 0 = LD 21 /（D 2-D 22）= （500+500）×282/（322-202）=1256mm式中：L--锚固剂长度，为500mm ，2根。
D--钻孔直径，为32mm 。
D 1—树脂锚固剂直径，为28mm.. 4216.5⨯fB248.25645.02150⨯⨯D2--锚杆内径，为20mm通过以上计算，采用一块MSK28/50Q/YZK033型和一块MSCK28/50Q/YZK033型树脂锚固剂进行锚固；选用φ20×2200mm的螺纹钢锚杆，锚杆间排距为800mm。
锚网喷支护时，采用锚杆紧跟迎头的支护方式，够锚杆排距时及时打注锚杆，全断面挂网，锚杆打注高度距底板不大于300mm。
二、锚杆安装工艺1、打锚杆眼打眼前，首先按照中、腰线严格检查巷道断面规格，不符合设计几何尺寸要求时必须先进行处理；打眼前要先敲帮问顶，仔细检查顶帮围岩情况，找掉活矸、危岩，确认安全后、方可开始工作，锚杆距巷道底板不大于300mm，为确保角度，正顶五根锚杆用锚杆钻机打眼，其它部位用风钻配φ22×1200钻杆，φ32mm的柱齿钻头开孔，然后用钎子组套打。
锚杆支护理论计算方法
锚杆支护参数的确定一、锚杆长度L≥L1+L2+L3------------------------- ①=0.1+1.5+0.3=1.9m式中：L——锚杆总长度，m；L1 ——锚杆外露长度(包括钢带+托板+螺母厚度)，取0.1m；L2 ——锚杆有效长度或软弱岩层厚度，m；L3——锚入岩（煤）层内深度（锚固长度），按经验L3≥300mm。
(一)锚杆外露长度L1L1=(0.1～0.15)m，[钢带+托板+螺母厚度+（0.02～0.03）](二)锚入岩(煤)层内深度(锚固长度)L31.经验取值法《在锚杆喷射混凝土支护技术规范》GBJ86－85“第三节锚杆支护设计”中、第3.3.3条第四款规定：第3.3.3条端头锚固型锚杆的设计应遵守下列规定:一、杆体材料宜用20锰硅钢筋或3号钢钢筋;二、杆体直径按表3.3.3选用;三、树脂锚固剂的固化时间不应大于10分钟,快硬水泥的终凝时间不应大于12分钟;四、树脂锚杆锚头的锚固长度宜为200～250毫米,快硬水泥卷锚杆锚头的锚固长度宜为300～400毫米;五、托板可用3号钢,厚度不宜小于6毫米,尺寸不宜小于150×150毫米;六、锚头的设计锚固力不应低于50千牛顿;七、服务年限大于5年的工程,应在杆体与孔壁间注满水泥砂浆。
一般取300mm ～400mm2. 理论估算法《在锚杆喷射混凝土支护技术规范》GBJ86－85“第三节 锚杆支护设计”中规定：第3.3.11条 局部锚杆或锚索应锚入稳定岩体。
水泥砂浆锚杆或预应力锚索的水泥砂浆胶结式内锚头锚入稳定岩体的长度,应同时满足下列公式:公式(3.3.11-1)、(3.3.11-2)见图形所示。
cs st f f d k l 412≥ (3.3.11-1)crst a f d f d k l 2214≥ (3.3.11-2) 式中la ——锚杆杆体或锚索体锚入稳定岩体的长度（cm ）； d1——锚杆钢筋直径走私或锚索体直径（cm ）；d2——锚杆孔直径（cm ）；f st ——锚杆钢筋或锚索体的设计抗拉强度（N/cm 2）；f cs ——水泥砂浆与钢筋或水泥砂浆与锚索的设计粘结强度(N/cm 2)；圆钢为2.5MPa ，螺纹钢为5MPa 。
岩石锚杆基础计算书z
锚杆构造锚杆直径d 32钢筋强度fy 360锚杆孔直径3~4倍直径或不得小于一倍锚杆直径加50锚杆孔直径D 9612882取100mm锚杆构造锚杆孔间距6倍锚杆孔直径600取700mm锚杆筋体锚入岩石深度h40d1280锚杆到基础边距不小于150mm250La=0.14*fy*d/1.431127.832锚杆筋体插入上部的锚固长度满足钢筋锚固长度按一级抗震考虑需要乘以1.15，且钢筋直径大于25mm需要乘以1.1修正系数laE=1426.708取1500mm承载力计算1作用于基础底面形心出的内力：Mx=730.0475KN.m My=431.9315KN.mVx=-132.902KN Vy=-224.63KNFn=-162.72KN距离H 3.252基础自重及其上土重标准值为：Gk=基础尺寸基础长a= 1.6基础宽b= 1.6埋深H=2自重Gk=102.4KN3锚杆基础中单根锚杆所受最大的拔力计算：锚杆数量n8锚杆至形心距离x=0.7锚杆至形心距离y=0.7Ni=-284.202KN(拉)由锚杆砂浆与岩石的粘结确定的Ri基础混凝土强度C30岩石与砂浆的粘结强度特征值f=0.4Mpa细石混凝土强度C30锚杆筋选用三级钢fy=360水泥砂浆强度30MPaRi=0.8*3.14*D*l*f301.44KN由锚杆体与砂浆的粘结确定的RtRt=3.14*r*r*fy=289.3824KNNi小于Ri或Rt故满足要求基础配筋计算1由混规第8.5.2条可得底部钢筋最小配筋面积为基础高h=1000基础宽b=16002400mm2选用三级钢HRB400c18@110As=4626mm2故满足要求2由高耸结构设计规范第7.3.20条可得基础顶部配筋锚杆至柱边距离C=0.25基础一侧总拔力Qt=3Ni=852.605 Mc=1.35QtC=287.7542所以基础有效高度h0=950混凝土抗压强度fc=14.313.33215932.0654选用三级钢HRB400C12@200As=1130mm2故满足要求短柱配筋计算1，作用于短柱顶面形心处的内力为Mx=303.2505KN.mMy=179.4177KN.mFn=-162.72KN Vx=-132.902KN Vy=-224.63KN 2，斜截面受剪承载力计算1.40625770.1942857KN箍筋加密配置按间距100mm计算9.92184E-05箍筋配筋率0.00157大于0.001271故满足要求正截面配筋计算1863.634mm为大偏压受压取as=as'=35mm柱子截面高度Hb=1000mm1398.63385mm假定x=xb=0.518h0=499.87mm来计算As'的值2000mm2选用6根直径为25mm的三级钢 As=2945mm2x=32.3mm1735mm2选用6根25。
岩石锚杆基础
岩石锚杆基础
岩石锚杆基础适用于直接建在基岩上的柱基，以及承受拉力或水平力较大的建筑物基础。
锚杆基础应与基岩连成整体，并应符合下列要求：
1.锚杆孔直径，宜取锚杆直径的3倍，但不应小于一倍锚杆直径加50mm。
锚杆基础的构造要求，如图；
2.锚杆插入上部结构的长度，应符合钢筋的锚固长度要求；
3.锚杆宜采用热轧带肋钢筋，水泥砂浆强度不宜低于30MPa，细石混凝土强度不宜低于C30。
灌浆前,应将锚杆孔清理干净。
锚杆基础中单根锚杆所承受的拔力，应按下列公式验算：
N ti=F k+G k/n-M xk y i/∑y2i-M yk x i/∑x2i (8.6.2
-1)
N tmax≤R t (8.6.2
-2)
式中
F k---相应于荷载效应标准组合作用在基础顶面上的竖向力；
G k---基础自重及其上的土自重;
M xk,M yk---按荷载效应标准组合计算作用在基础底面形心的力矩值；
x i,y i---第i根锚桩至基础底面形心的y、x轴线的距离；
N ti---按荷载效应标准组合下，第i根锚杆所承受的拔力值；
R t---单根锚杆抗拔承载力特征值。
第8.6.3条对设计等级为甲级的建筑物、单根锚杆抗拔承载力特征值R t应通过现场试验确定；对于其他建筑物可按下式计算：
R t≤0.8πd1lf
式中
f---砂浆与岩石间的粘结强度特征值(MPa)，可按表6.7.6选用。
岩石锚杆基础是什么【岩石锚杆基础计算书】
北大门岩石锚杆基础设计一、原始数据本基础为北大门岩石锚杆基础，起控制作用内力（设计值）为FN=-1672kNVx=-13902kN,Vy=-2263kN（分解后）。
由地质勘察院1 杂填土94m；○2中风化花岗岩深度未提供的拟建场地土层分布为○揭穿；岩石与砂浆的粘结强度特征值f=0.4Mpa。
锚杆筋体采用热轧带肋三级钢筋，直径为32mm，水泥砂浆强度为30Mpa，细石混凝土强度等级为C30。
基础混凝土强度等级为C30。
锚杆的平面布置图及基础断面尺寸如下图所示锚杆平面布置图A—A剖面图构造要求由《建筑地基基础设计规范》第1条及《高耸结构设计规范》第17条可得1) 锚杆孔直径宜取锚杆筋体直径的3~4倍，即96~128mm，且不得小于一倍锚杆直径加50mm，即不得小于82mm，本基础取100mm，满足要求。
2) 锚杆中心间距不小于6倍的锚杆孔直径，即600mm，本基础取700mm，满足要求。
3) 锚杆筋体锚入岩石的深度应大于40d=40x32=1280mm，本基础为3000mm，满足要求。
4) 锚杆到基础边距不应小于150mm，本基础为200mm，满足要求。
5) 锚杆筋体插入上部的锚固长度应符合钢筋的锚固长度要求要求la=αfyd/ft=0.14x360xd/43=33d 按一级抗震考虑需要乘以15的系数，且钢筋直径大于25mm需要乘以1的修正系度，即laE=05×1la=05x1x33d=45d 所以laE=45x32=1440mm 本基础为1500mm 满足要求。
二、承载力计算作用于基础底面形心处的内力为Mx=2263x25=730kN?m，My=13902x25=439kN?m。
FN=-1672kN，Vx=-13902kN,Vy=-2263kN。
基础自重及其上土重标准值为Gk=2x2x2x20=160kN 锚杆基础中单根锚杆所受最大拔力计算Fk+GkMxk?yiMyk?xi Nti=22nyxiiNt,max≤RtNt,max=?1672+160730×0.75439×0.75=-2554kN（拉）86×0.7526×0.752由锚杆砂浆与岩石的粘结确定的Rt为Rt=0.8×14d1lf=0.8x14x0.1x3x400=3044kN由锚杆筋体与砂浆的粘结确定的Rt为Rt=π?r2fy=14×0.0162×360×1000=284 kN即Nt,max≤Rt 满足要求。
锚杆计算(参考)
（一）岩巷锚杆支护参数计算轨道下山掘进时，巷道均为岩巷，巷道采用锚喷支护，锚杆参数按单体锚杆悬吊作用计算。
1. 锚杆长度LL=L 1+L 2+L 3式中 L1—锚杆外露长度，50mm ；L3—锚杆深入老顶长度，按经验取500mm ；L2—软弱岩层厚度，按下式计算⎥⎦⎤⎢⎣⎡+︒+=)245cot(212w H B f L ϕ 式中 f —巷道顶板普式坚固性系数，取2；B —巷道掘进跨度，4.1m ；H —巷道掘进高度，3.1m ；w ϕ—两帮岩层的似内摩擦角，63.4°。
带入上式，得⎥⎦⎤⎢⎣⎡++=)24.6345cot(1.321.4212L =1392mm 则锚杆长度L=50+1392+500=1942mm根据已施工岩巷经验，锚杆长度取2000mm 。
2. 锚杆直径d按杆体承载力与锚固力等强度原则计算锚杆直径t Q d σ13.1=式中 Q —锚杆的锚固力，70×103N ；σt —锚杆抗拉强度，取400×106Pa 。
则 63104001013013.1⨯⨯=d =0.0204m=20.4mm锚杆选用Φ22高强度左螺旋钢锚杆。
3. 锚杆间距a按单体锚杆悬吊作用计算锚杆间距。
2krL Qa =式中 Q —锚杆锚固力，≮70×103N ；k —安全系数，取1.8；r —岩体容重，26.3×103kN/m 3；L 2—巷道顶板岩体破碎带高度，1.3m 。
则m a 06.13.1103.268.1107033=⨯⨯⨯⨯= 根据现场施工经验，选取锚杆间距为800mm 。
4. 锚杆排距b2L B r k N n b ••••= 式中 n —顶板每排锚杆根数，n=9；N —每根锚杆锚固力，N ≮70kN ；k —安全系数，取ｋ=4.5；ｒ—顶板岩层容重，ｒ=26.3kN/m 3；B —巷道掘进跨度，4.1m ；L 2—岩层破碎带高度，1.3m 。
则=⨯⨯⨯⨯=3.11.43.263709b 0.998m 根据实际情况，取锚杆排距为800mm 。
岩石锚杆基础计算书
北大门岩石锚杆基础设计一、 原始数据1. 本基础为北大门岩石锚杆基础，起控制作用内力（设计值）为：N F =-162.72kN x V =-132.902kN,y V =-224.63kN （分解后）。
由地质勘察院提供的拟建场地土层分布为：○1 杂填土1.94m；○2中风化花岗岩深度未揭穿；岩石与砂浆的粘结强度特征值f=0.4Mpa。
锚杆筋体采用热轧带肋三级钢筋，直径为32mm，水泥砂浆强度为30Mpa，细石混凝土强度等级为C30。
基础混凝土强度等级为C30。
锚杆的平面布置图及基础断面尺寸如下图所示：锚杆平面布置图A—A剖面图2.构造要求由《建筑地基基础设计规范》第8.6.1条及《高耸结构设计规范》第7.3.17条可得：1)锚杆孔直径宜取锚杆筋体直径的3~4倍，即96~128mm，且不得小于一倍锚杆直径加50mm，即不得小于82mm，本基础取100mm，满足要求。
2) 锚杆中心间距不小于6倍的锚杆孔直径，即600mm，本基础取700mm，满足要求。
3) 锚杆筋体锚入岩石的深度应大于40d=40x32=1280mm，本基础为3000mm，满足要求。
4) 锚杆到基础边距不应小于150mm，本基础为200mm，满足要求。
5) 锚杆筋体插入上部的锚固长度应符合钢筋的锚固长度要求要求：/a y t l f d f α==0.14x360xd/1.43=35.3d 按一级抗震考虑需要乘以1.15的系数，且钢筋直径大于25mm 需要乘以1.1的修正系度，即： 1.051.1a E a l l =×=1.05x1.1x35.3d=45d 所以 a E l =45x32=1440mm 本基础为1500mm 满足要求。
二、 承载力计算1.作用于基础底面形心处的内力为：x M =224.63x3.25=730kN m ⋅，y M =132.902x3.25=431.9kN m ⋅。
N F =-162.72kN，x V =-132.902kN,y V =-224.63kN。
锚杆计算
锚杆体杆体的截面积按下式确定：As>Kt*Nt/f ykAs>Kt*Nt/f ptkKt---锚杆杆体的抗拉安全系数,按7.3.2条选Nt---锚杆的轴向拉力锚杆杆体抗拉安全系数锚杆的锚固长度可按下式的较大值La>K*Nt/(∏*D*f mg*ψ)La>K*Nt/(n*∏*D*f ms*ψ*ε)K---锚杆锚固体的抗拔安全系数，Nt---锚杆的轴向拉力La---锚杆的锚固长度f mg---锚固段注桨体与地层间的粘结强度标准值D---锚杆锚固段的钻孔直径d---钢筋直径ε---采用2根或以上钢筋，界面的黏结强度降低系数取0.6~0.85ψ---锚固长度对黏结强度的影响系数n---钢筋根数岩土锚杆杆体抗拔安全系数通常情况，锚杆入岩深度由岩石与水泥结石体之间的粘结强度强度控制。
锚杆间距不小于1.5m锚杆最大试验荷载不宜超过锚杆杆体极限承载力的0.8倍（9.1.1）验收试验的锚杆数量不得少于锚杆总数的5%，且不得少于3根，永久性锚杆最大试验荷载应取锚杆轴向拉力设计值的1.5倍，；临时性锚杆的最大试验荷载应取锚杆轴向拉力设计值的1.2倍。
(1)锚杆的基本试验：锚杆基本试验的目的是确定锚杆的抗拔承载力，广东省基础规范11.2.2 锚杆杆体按轴心受拉构件计算，不考虑裂缝，仅按承载力要求计算As>Nt/f y对永久抗拔锚杆锚杆尚应考虑抗腐蚀性要求，抗拔锚杆截面直径要比计算要求加大一个级别。
根据广东省基础规范11.2.1Rt<0.8*d1*∑li*fi（锚杆规范确定入岩深度时采用锚杆轴向拉力设计值，水泥砂浆与岩石间的粘结强度的取为标准值，广东省确定入岩深度时采用锚杆轴抗拔承载力的特征值，水泥砂浆与岩石间的粘结强度的取为特征值，当抗拔承载力的设计值=1.25倍锚杆抗拔拔承载力的特征值，两者计算结果一致）建筑边坡规范锚杆轴向拉力Na=γQ*NakγQ------荷载分项系数取1.3锚杆钢筋截面面积应满足As>γ0*Na/ε2*f yε2---锚筋抗拉工作条件系数，永久锚杆取0.69，临时性锚杆取0.92锚杆锚固体与地层的锚固长度应满足下式La>Nak/(ξ1*∏*D*frb)La—锚固长度，尚应满足7.4.1条D---锚杆锚固段的钻孔直径F rb---地层与锚固体的粘结强度特征值ξ1---锚固体与地层粘结工作条件系数，对永久锚杆取1.0，对临时性锚杆取1.33锚杆钢筋与锚固砂浆的锚固长度应满足下式La>γ0*Na /(ξ3*∏*n*d*fb)La—锚固长度，尚应满足7.4.1条d---锚杆钢筋直径f b---钢筋与锚固砂浆间的粘结强度设计值ξ3---钢筋与砂浆粘结强度条件系数，对永久锚杆取0.6，对临时性锚杆取0.72依据：《建筑基坑工程技术规程》JGJ120-99第4.4.2条As≥1.25Rt/fy锚杆计算书：锚杆布置在柱底下基础内，,抗浮水头取场地附近道路最低点，为26.85m，地下室顶板标高为29.40m，底板结构面标高为29.4-8.30=21.1m，底板厚度650mm，底板底面结构标高为20.45m。
