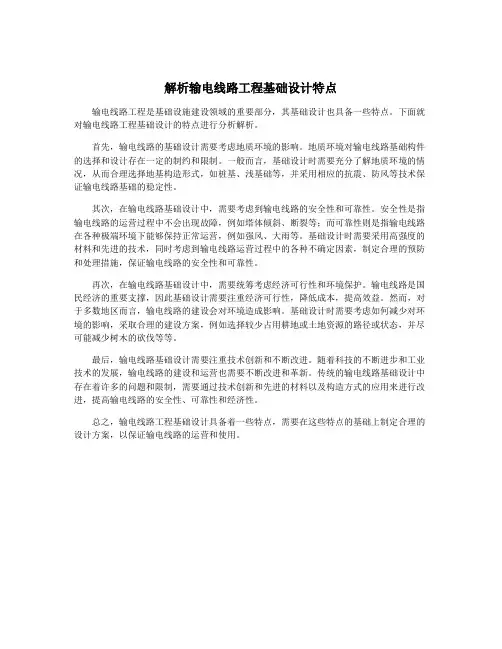

解析输电线路工程基础设计特点输电线路工程是基础设施建设领域的重要部分，其基础设计也具备一些特点。
下面就对输电线路工程基础设计的特点进行分析解析。
首先，输电线路的基础设计需要考虑地质环境的影响。
地质环境对输电线路基础构件的选择和设计存在一定的制约和限制。
一般而言，基础设计时需要充分了解地质环境的情况，从而合理选择地基构造形式，如桩基、浅基础等，并采用相应的抗震、防风等技术保证输电线路基础的稳定性。
其次，在输电线路基础设计中，需要考虑到输电线路的安全性和可靠性。
安全性是指输电线路的运营过程中不会出现故障，例如塔体倾斜、断裂等；而可靠性则是指输电线路在各种极端环境下能够保持正常运营，例如强风、大雨等。
基础设计时需要采用高强度的材料和先进的技术，同时考虑到输电线路运营过程中的各种不确定因素，制定合理的预防和处理措施，保证输电线路的安全性和可靠性。
再次，在输电线路基础设计中，需要统筹考虑经济可行性和环境保护。
输电线路是国民经济的重要支撑，因此基础设计需要注重经济可行性，降低成本，提高效益。
然而，对于多数地区而言，输电线路的建设会对环境造成影响。
基础设计时需要考虑如何减少对环境的影响，采取合理的建设方案，例如选择较少占用耕地或土地资源的路径或状态，并尽可能减少树木的砍伐等等。
最后，输电线路基础设计需要注重技术创新和不断改进。
随着科技的不断进步和工业技术的发展，输电线路的建设和运营也需要不断改进和革新。
传统的输电线路基础设计中存在着许多的问题和限制，需要通过技术创新和先进的材料以及构造方式的应用来进行改进，提高输电线路的安全性、可靠性和经济性。
总之，输电线路工程基础设计具备着一些特点，需要在这些特点的基础上制定合理的设计方案，以保证输电线路的运营和使用。
输电线路设计基础课程设计
提高电力传输效率
合理的输电线路设计能够减少线路损耗，提高电力传输效率，降低运行成本。
适应新能源发展的需求
随着新能源的快速发展，对输电线路设计提出了更高的要求。通过本课程的学习，学生应能够掌握适应新能源发展的输电线路设计方法和技能。
课程安排：本课程主要包括输电线路设计的基本原理、线路路径选择、杆塔设计、导线选型、绝缘配合、防雷保护等内容。课程采用理论讲授与实践相结合的方式，包括课堂讲授、案例分析、课程设计等环节。
在学习过程中，学生表现出较高的学习积极性和主动性，能够积极参与课堂讨论和实践操作。
智能化发展
随着人工智能和大数据技术的不断发展，未来输电线路设计将更加智能化，能够实现自动化设计和优化。
绿色化发展
环保意识的提高将推动输电线路设计向更加绿色、环保的方向发展，如采用环保材料、降低能耗等。
高电压等级发展
随着电力需求的不断增长，未来输电线路的电压等级将不断提高，需要研究更高电压等级下的输电线路设计技术。
钢芯铝绞线（ACSR）
铝合金绞线（AAACSR）
复合绞线（如碳纤维复合芯导线 ACCC）
地线类型
镀锌钢绞线（GSW）
铝包钢绞线（ACSR/AW）
光纤复合地线（OPGW）
重量轻，导电性能好，但机械强度较低。
铝绞线
结合了铝的良好导电性和钢的高机械强度。
钢芯铝绞线
铝合金绞线
具有较高的导电率和较好的耐腐蚀性。
学习目标：通过学习本课程，学生应达到以下学习目标
掌握输电线路设计的基本原理和方法；
能够进行线路路径选择和杆塔设计；
了解防雷保护的基本原理和方法；
具备运用所学知识解决实际问题的能力。
能够进行导线选型和绝缘配合；
解析输电线路工程基础设计特点
解析输电线路工程基础设计特点
输电线路工程基础设计是电力工程领域中的重要分支，具有以下特点：
一、基础设计内容繁多
输电线路工程基础设计包括地基处理、基础设计、基础材料选取等多个方面，在设计过程中涵盖了地质勘察、土工试验、基础设计计算、基础施工技术等方面的内容。
二、基础设计关键指标严格
基础设计的关键指标如基础稳定性、承载力等，对于输电线路的安全运行至关重要。
因此，基础设计的合理性、准确性和科学性决定了输电线路的安全性和可靠性。
三、环境因素影响较大
输电线路工程通常在恶劣的天气条件下施工，而基础设计的成功主要依赖于地质和气候等多种因素。
因此，环境因素对输电线路基础设计具有很大的影响。
四、基础设计跨学科性质强
输电线路工程基础设计需涵盖材料力学、土力学、地理、环境保护等多个学科领域的知识。
因此，基础设计过程中需要综合运用多种学科知识和专业技术。
五、基础设计应用广泛
输电线路基础设计不仅仅适用于传统的线路工程，而且包括太阳能、风电等新能源电力工程领域的项目。
因此，基础设计应用领域广泛，有非常大的发展前景。
输电线路设计基础设计
输电线路设计基础设计一、基础设计要求1.安全可靠性：输电线路是电力系统中能够承受高电压和大电流的设备，因此在设计中需要确保其安全可靠性。
包括导线的选用、绝缘子的安装、杆塔的强度等方面。
2.经济性：在设计中需要考虑输电线路的经济性，既要满足电力系统的供电需求，又要尽量降低工程投资和运行成本。
3.可操作性：设计时需要考虑输电线路的可操作性，包括线路的检修和维护难易程度、设备的可靠性和可调性等。
二、设计步骤1.数据收集：设计前需要进行数据收集，包括输电线路所经过的地理环境、地形、气候等信息，以及相关的电气参数和负载情况等。
2.选线：根据数据收集的结果，进行输电线路的选线工作。
选线包括确定输电线路的走向、杆塔布设和绝缘子的选型等。
3.综合设计：选线确定后，进行综合设计。
综合设计主要包括计算输电线路的电气参数和机械强度，包括导线的截面和跨距、杆塔的高度和材料等。
4.数值计算：进行输电线路的数值计算，包括电压降、功率损耗、电流载荷等参数的计算。
数值计算主要是为了验证综合设计的合理性和可行性。
5.设计报告：完成设计后，撰写设计报告，包括设计依据、设计方案、设计参数等内容。
三、设计内容1.输电线路的走向设计：包括确定输电线路所经过的地理位置、走向路线、走向曲线等设计。
2.杆塔布设设计：根据输电线路的走向和杆塔的强度要求，设计杆塔的布设间距、布设方式、杆塔高度等。
3.导线设计：根据输电线路的负载要求和经济性要求，选用合适的导线，进行导线的截面设计和跨距计算。
4.绝缘子设计：根据输电线路的电气参数和环境要求，选择适合的绝缘子，进行绝缘子的选型和布置设计。
5.接地设计：设计输电线路的接地系统，确保输电线路的安全可靠性。
6.绝缘配合设计：对输电线路的绝缘配合进行设计，包括导线和绝缘子的配合、绝缘子串的设计等。
综上所述，输电线路设计的基础内容包括选线、综合设计、数值计算和设计报告等。
通过科学合理地设计，可以确保输电线路的安全可靠性和经济性。
分析输电线路工程基础设计特点
分析输电线路工程基础设计特点
输电线路工程基础设计是在输电线路设计的基础上，对线路的地基、基础、桩基、塔基等进行设计计算的过程。
其中，设计的目的是为了使得输电线路的材料强度、稳定性、可靠性及经济性等指标符合要求。
1.地基条件的影响
地基条件是影响输电线路工程基础设计的重要因素。
地基的质量和稳定性会直接影响到输电线路的运行及其安全性。
地基的设计需要考虑地基质量、地基稳定性、地下水及其他影响因素，采用适当的地基设计方案，才能保证输电线路的安全性、可靠性和经济性。
2.塔基的特殊要求
3.考虑地震因素
地震是影响输电线路安全的主要因素之一。
基础设计需要考虑地震因素，根据地震实测数据和经验公式等方法，确定设计的抗震要求和抗震措施，以保证输电线路在地震条件下的安全性和稳定性。
4.注意材料的经济性
在输电线路工程基础设计中，需要重视材料的经济性，尽可能选用价格合理、质量可靠的材料，以达到节约资金的目的。
同时，还要考虑材料的寿命，选择合适的材料来保证输电线路的长期安全运行。
总之，输电线路工程基础设计是一个综合性强、技术含量高的设计过程，需要综合考虑多方面因素，达到经济、安全、可靠的设计目标。
输电线路设计—基础设计
输电线路设计—基础设计首先，基础设计需要确定输电线路的走向和位置。
根据输电线路的起点、终点和所经过的地理条件，确定线路的走向和位置。
在确定线路走向的过程中，需要考虑地理条件、地形地貌、不同地形的地震烈度和其他自然灾害等因素，以确保线路的安全可靠性。
其次，基础设计需要确定线路的线路参数。
线路参数包括输电线路的电压等级、线路长度、线路容量、电流、频率等。
根据所输送的电量和供电区域的需求，确定线路的电压等级和容量。
同时，考虑线路的长度和电流，确定输电线路的导线截面积和规格，以保证线路的输电能力和电流负荷能力。
第三，基础设计需要确定杆塔参数。
杆塔参数包括线路的杆塔类型、杆塔高度、杆塔间距、杆塔标高等。
根据线路的特点和地形地貌，确定适合的杆塔类型，并计算所需的杆塔高度、间距和标高。
杆塔的设计需要考虑线路的电气距离和机械强度，以满足线路的安全性和可靠性要求。
此外，基础设计还需要确定导线参数。
导线参数包括导线的型号、材料、悬挂方式、导线间距等。
导线的选择需要考虑导线的电气性能、导线的电流载荷能力和机械强度等因素。
同时，导线与杆塔的悬挂方式和导线之间的间距也需要考虑，以确保线路的安全运行。
最后，基础设计还需要确定渡江方式和地线设计。
如果线路需要渡江，需要确定渡江方式，包括桥梁、管道或电缆通道等方式。
渡江方式的选择需要考虑渡江区域的水流情况、地貌地势和施工条件等因素。
同时，地线设计也是基础设计的一部分，地线的选择和布设需要考虑接地方式和接地电阻，以确保线路的接地性能和安全可靠性。
总之，输电线路设计的基础设计是确定线路的线路参数、杆塔参数、导线参数、渡江方式和地线设计等的过程。
通过基础设计，可以确保输电线路的安全可靠性，满足线路的输电要求。
dlt 5219-2023 架空输电线路基础设计规程
dlt 5219-2023 架空输电线路基础设计规程架空输电线路是电力系统中不可或缺的一部分，其基础设计规程对于保障输电线路的安全、可靠运行至关重要。
本文将围绕架空输电线路基础设计规程展开论述，包括基础设计的目的和原则、设计参数的选择、设计过程中需要考虑的要素等内容。
一、基础设计的目的和原则1.1基础设计的目的架空输电线路基础设计的主要目的在于确保输电线路的安全、可靠运行，确保输电线路在各种极端天气和自然灾害条件下能够正常工作，同时也需要考虑到基础的经济性和实用性。
1.2基础设计的原则（1）安全性原则：基础设计必须确保输电线路在各种自然灾害条件下都能保持安全可靠的运行。
（2）经济性原则：基础设计需要在保证安全的前提下尽量节约投资成本，提高经济效益。
（3）可持续性原则：基础设计要考虑到环境保护和资源可持续利用，符合可持续发展的要求。
二、设计参数的选择2.1基础类型和材料选择在进行基础设计时，需要根据地质条件和输电线路的特点选择合适的基础类型和材料。
例如，对于软土地质区域，需要采用桩基础或者扩大底板基础来提高承载力，对于岩石地质区域可以考虑直接基础或者桩承台基础。
而对于基础材料的选择，需要考虑到其强度、耐久性和抗腐蚀性能。
2.2地基承载力计算地基承载力是基础设计的重要参数之一，其计算需要考虑地质条件、地基稳定性和输电线路的荷载情况。
在进行地基承载力计算时，需要充分考虑地基沉降、地震和风荷载等因素，确保基础的稳定性和安全性。
2.3基础尺寸计算基础尺寸计算是基础设计的关键步骤，需要综合考虑地基承载力、输电线路荷载和地质条件等因素。
在进行基础尺寸计算时，需要根据输电线路的载荷情况、地基情况和地震作用等因素确定合理的基础尺寸，以确保基础的稳定性和安全性。
三、设计过程中需要考虑的要素3.1地质调查地质调查是基础设计的重要前提，其目的在于充分了解地质条件，确定地基稳定性和承载力，并为后续的基础设计提供可靠的依据。
分析输电线路工程基础设计特点
分析输电线路工程基础设计特点输电线路工程基础设计是输电工程的重要组成部分，其主要任务是为电力输送提供稳定的基础支撑，同时保证输电线路的安全性、经济性和可行性。
对于输电线路基础设计的特点，可以从以下几个方面进行分析。
一、基础设计类型多样输电线路基础设计的类型因地制宜，主要包括夺冰灾害区（如冰雪区）、地震灾害区、软弱地基区、台风灾害区等。
每种类型的基础设计都有其特定的因素，需要根据实际情况进行综合分析，选取合适的基础类型和设计方案。
二、荷载类型复杂输电线路的荷载类型比较复杂，除了常规的垂直和水平荷载外，还存在风荷载、地震荷载、温度荷载等多种荷载类型。
每一种荷载类型对于基础的影响不同，需要针对性的设计和施工。
三、地形地貌差异大输电线路的走向多样，线路所经过的地形地貌也各异，这就需要对不同地貌进行有针对性的设计，如平原区、山地区、石漠化等。
不同的地形地貌需要采取不同的基础建设方案，如山区一般采用拉筋式基础，平原区域采用跨步垫基础等。
四、施工条件复杂输电线路基础的施工过程也具有一定的复杂性，需要考虑的因素包括施工的时间、季节、工程难度等。
在选取基础类型时，也需要考虑材料的供应、运输等因素。
五、维护保养难度大输电线路基础的维护与保养也十分重要，需要定期检查和维修。
由于基础建设的地理位置一般比较偏远，加之天气条件恶劣，这就对于基础维护的工程难度带来了一定的挑战。
综上所述，输电线路基础设计的特点主要包括基础设计类型多样、荷载类型复杂、地形地貌差异大、施工条件复杂、以及维护保养难度大等。
因此，在进行输电线路基础设计时，需要根据实际情况进行综合分析，选取合适的设计方案，确保基础支撑的稳定可靠。
架空输电线路基础设计规程2023
架空输电线路基础设计规程2023一、引言架空输电线路基础设计规程2023是国家电力公司制定的一项重要技术标准，旨在规范架空输电线路的基础设计工作，确保输电线路的安全可靠运行。
本规程适用于输电线路的新建、改扩建项目，对于提高电网的供电能力、降低输电线路的故障率具有重要意义。
二、设计原则1. 安全可靠：设计应遵循“安全第一，可靠为本”的原则，确保输电线路在各种恶劣环境和极端天气条件下正常运行。
2. 经济合理：设计应考虑成本效益，合理配置线路参数和设备，以降低建设和运维成本，同时提高输电线路的经济效益。
3. 环境友好：设计应注重环保要求，选择材料和技术，减少对自然环境的影响，降低线路的电磁辐射和噪音污染。
三、设计要求1. 电气参数：设计应根据输电线路所处地理环境、负载情况和供电要求确定合适的电气参数，包括电压等级、电流容量、线路距离等。
2. 杆塔结构：设计应根据线路的电气参数和地理条件确定合适的杆塔结构，包括杆塔高度、杆塔类型、杆塔间距等。
3. 导线选择：设计应根据电流容量、输电距离等因素选择合适的导线类型和规格，并考虑导线的机械强度、电气性能和抗风振性能。
4. 绝缘选择：设计应根据线路电压等级和环境条件选择合适的绝缘子类型和串联数目，保证线路的绝缘性能和可靠性。
5. 接地系统：设计应合理布置接地系统，确保线路的接地电阻满足要求，保证线路的安全运行。
6. 防雷保护：设计应考虑线路的防雷保护措施，包括合理设置避雷器、接地引下线和接地装置，降低雷击造成的损害风险。
7. 路由选择：设计应根据地理条件、土质情况和环境保护要求选择合适的线路路由，避免对地理环境和生态环境的破坏。
四、设计流程1. 方案设计：根据输电线路的要求和技术标准，制定初步设计方案，包括线路走向、杆塔布置、导线规格等。
2. 参数计算：根据设计方案，进行电气参数计算和结构强度计算，确定线路的电气参数和杆塔结构。
3. 材料选择：根据设计要求和技术标准，选择合适的导线、绝缘子、杆塔等材料，并进行材料性能测试和质量检验。
解析输电线路工程基础设计特点
解析输电线路工程基础设计特点一、选线设计特点：1. 考虑输电线路的安全可靠性：在选线设计中要充分考虑线路的安全和可靠性，选择符合设计要求的线路线路走向，尽量避免交通干扰、自然灾害等不确定因素的影响。
2. 考虑线路整体经济效益：选择线路时要综合考虑工程投资、线路的输电能力、线路的电气、机械、土建以及运维等方面的费用，并选择整体经济效益最高的方案。
3. 优化线路布置：通过线路的规划、标准化设计、线路参数的优化等手段，尽量减少线路与农田、村庄、城镇、水源地、自然保护区等敏感区域的冲击，减少对人类、生态环境的影响。
二、线路结构设计特点：1. 线路型号选择：根据输电线路的电压等级、输电容量、跨越距离等要求选择合适的线型。
常见的线型有架空绝缘电缆、导线、架空电缆、地下电缆等。
2. 线路参数设计：对于输电线路，需要设计合适的线径、截面积、导线间距、绝缘子高度和距离等参数，以达到线路的稳定运行和安全可靠的要求。
3. 效果提升设计：通过有效降低线路的损耗、提高线路的输电能力，以及减少线路的阻力等手段，提高输电线路的效率和经济性。
三、地基和基础设计特点：1. 地质勘探和地基设计：在设计过程中要进行地质勘探，对地层的物理和力学特性进行分析，选择合适的地基类型和设计方案，保证输电线路的基础安全稳定。
2. 防止土壤腐蚀和土壤侵蚀：对于线路基础部分要采取防腐措施，以保护线路基础的耐久性和稳定性。
在设计中要考虑到地域气候条件，选择适当的防坍措施，以防止土壤侵蚀对线路基础的危害。
四、地形和环境特点：1. 跨越设计：在设计中要考虑到线路的跨越物与周边环境的协调性，避免对生态环境、城市景观、历史文化遗迹等产生破坏性影响。
2. 地形适应：线路的设计应考虑地形变化、地势起伏等地理因素，合理选择线路的走向和设计方案，以适应不同的地理条件。
输电线路工程基础设计的特点是从选线、结构、地基和地形等多方面进行综合考虑，以确保线路的安全可靠性、经济效益和环境适应性。
dlt 5219-2023 架空输电线路基础设计规程
dlt 5219-2023 架空输电线路基础设计规程《DL/T 5219-2023架空输电线路基础设计规程》是中国电力企业用于架空输电线路基础设计的国家标准。
本规程以确保线路基础的安全可靠运行为目的，规定了设计、施工和验收阶段的基础设计要求和技术要求。
本文将以简体中文撰写，旨在详细介绍该规程的主要内容。
《DL/T 5219-2023架空输电线路基础设计规程》共分为9个章节，主要包括：前言、范围、规范性引用、术语和定义、设计要求、基础类型与计算、施工准备、施工组织与程序以及验收规定。
第一章前言对规程的背景、目的、适用范围和引用文件进行了概述，明确了规程的地位和应用范围。
第二章规范性引用列举了规程中引用的相关文件和国家标准，为读者提供了进一步了解相关规定的依据。
第三章术语和定义对规范中使用的术语和定义进行了解释和说明，为读者理解和应用规程提供了便利。
第四章设计要求是规程的核心内容，包括了基础设计的一般原则，包括承载力设计、稳定性设计、排水设计、抗浮设计等主要方面。
第五章基础类型与计算介绍了常见的线路基础类型，包括锚杆基础、台阶基础、筏板基础等，并规定了各种基础类型的设计计算要求和方法。
第六章施工准备重点介绍了基础施工前的准备工作，包括勘察设计、材料和工具准备等方面。
第七章施工组织与程序规定了基础施工过程中的组织和程序要求，包括施工现场的安全措施、施工队伍的组织、基础施工的顺序和要点等。
第八章验收规定明确了基础施工后的验收程序和验收标准，确保基础质量符合设计要求。
《DL/T 5219-2023架空输电线路基础设计规程》的出台对于提高架空输电线路基础设计质量、确保线路安全运行具有重要意义。
通过严格遵守本规程的要求，可以规范工程设计和施工行为，提高基础设计的可靠性和运行安全性。
总之，《DL/T 5219-2023架空输电线路基础设计规程》的发布填补了我国在架空输电线路基础设计领域的标准空白，为我国电力企业提供了一份权威可依据的技术规范，对于促进电力事业的科学发展、保障电力供应的安全稳定具有重要意义。
输电线路设计基础课程设计
4
图1 线路平断面图
5
二、定位模板曲线
模板曲线：最大弧垂气象条件下按一定比例尺绘制的 导线的悬垂曲线，即：在最大弧垂的时候，导线悬挂 在空中相似形状。
导线悬垂曲线 悬链线方程：
最大垂直弧垂 时的导线比载
平抛物线方程：
最大垂直弧垂时 的导线水平应力
y 0 (ch x 1) 0
14
三、模板定位方法
定位高度E 的使用方法：
把导线地面安全线②的位置 摆正并使其对地面保留定位 裕度，
（1）根据已知杆塔呼称高H 的杆塔，求定位高度E，导线 地面安全线②与地面高差为E 的点，与地面上相应的点即 为杆位
（2）杆位确定后，由图确定 定位高度E，进一步确定杆塔 呼称高H
图６ 用模板（地面安全线）定位
1) S2
H (0.012lQ )2 0.036lQ 2(S 2 1) 2 (0.012lQ 1)2 S 2
图11 避雷线控制档距与S、H的关系曲线
24
六、避雷线设计
lmax lQ
取lmax bm 作为地线的架线应力
lmin lQ
取lmin
作为地线的架线应力
bm
lmin lQ lmax
图7 水平档距和垂直档距
19
五、选择杆塔与直线杆塔头间隙校验
悬垂绝缘 子串摇摆
角
图8 悬垂串风偏受力图
( Pd
PJ
2
) cos
(Gd
GJ
2
) sin
arctg Pd PJ 2 arctg 4 Alh PJ 2
Gd GJ 2
1Alv GJ 2
20
五、选择杆塔与直线杆塔头间隙校验
解析输电线路工程基础设计特点
解析输电线路工程基础设计特点输电线路工程基础设计是电力工程中至关重要的一部分，它的设计特点直接影响着输电线路的安全可靠运行。
在进行基础设计时，需要考虑到多种因素，包括土壤条件、地形地貌、气候条件等，而针对这些因素的特点进行设计，既能够保证工程的顺利进行，也能够提高输电线路的运行效率。
本文将针对输电线路工程基础设计的特点进行一些解析。
输电线路基础设计需要考虑的土壤条件。
土壤是输电线路基础稳定性的重要因素，而不同土壤条件对基础设计的要求也是不同的。
对于坚硬的岩石土壤，可以采用锚杆、桩基等深基础形式，而对于松软的湿地土壤，需要采用较大面积的浅基础形式，以增加基础的受力面积。
对于具有较大沉降变形的土壤，还需要采用特殊的基础设计措施，如使用预应力土钉、加固地基等方法，以确保输电线路基础的稳定性。
输电线路基础设计需要考虑的地形地貌条件。
地形地貌对基础设计同样有着重要的影响，因为地形地貌的不同会导致输电线路的走向和线路的坡度等方面需要进行不同的设计。
在平缓地区，可以采用直线走向的输电线路，而在崎岖地区，需要采用曲线走向的输电线路，并在设计时要考虑到地形的变化对基础的影响。
在丘陵、山区等地形复杂的地方，还需要考虑对基础进行加固或者采用特殊的基础形式，以应对地形地貌对基础的影响。
输电线路基础设计需要考虑的气候条件。
气候条件对基础设计同样具有重要的影响，因为气候的变化会导致土壤的膨胀收缩等变化，从而影响到基础的稳定性。
在高寒地区，需要考虑到冰雪对基础的影响，采用特殊的冻土基础设计措施；在多雨地区，需要考虑到泥石流、山体滑坡等自然灾害对基础的影响，采用加固基础等设计措施。
还需要考虑到气候条件对基础建设的影响，如在气候条件恶劣的地区，需要采用抗风、抗冰等特殊的基础设计措施，以确保基础的稳定性。
输电线路基础设计还需要考虑的其他因素。
除了土壤条件、地形地貌、气候条件外，还需要考虑到其他因素对基础设计的影响。
对于低频振动或者高频振动的区域，需要考虑到地震的影响，采用抗震基础设计措施；对于电磁干扰严重的区域，需要考虑到接地系统的设计等。
输电线路设计基础课程设计
输电线路设计基础课程设计一、背景输电线路是电力系统的重要组成部分，承担了电力传输的重任。
为了提高学生对输电线路设计的理解和实践能力，本课程设计旨在通过理论学习和实践操作，使学生掌握输电线路设计基础知识和实用技能。
二、课程目标1.掌握输电线路的基本概念、设计方法和规范标准；2.了解输电线路的结构、材料和工艺要求；3.掌握输电线路的设计流程和计算方法；4.能够使用国际通用的电力输配电设计软件进行实际操作；5.能够解决输电线路设计中的常见问题和挑战。
三、课程内容1. 输电线路基本概念1.1 输电线路的定义和分类； 1.2 输电线路的组成和特点； 1.3 输电线路的基本参数和单位。
2. 输电线路设计方法和规范标准2.1 输电线路的设计流程和流程控制； 2.2 输电线路的主要计算方法和公式；2.3 输电线路设计的规范标准和要求。
3. 输电线路结构、材料和工艺3.1 输电线路的结构和构成； 3.2 输电线路中常用材料的特点和应用； 3.3输电线路工艺要求和注意事项。
4. 输电线路计算和实例分析4.1 输电线路的设计计算方法和步骤； 4.2 输电线路的实例分析和问题解决。
5. 输电线路设计软件操作实践5.1 输电线路设计软件的功能和使用； 5.2 调整输电线路设计参数，验证计算结果的正确性。
四、教学方法1.理论教学：讲授输电线路设计的相关理论知识，帮助学生掌握设计方法和计算公式。
2.实验操作：通过使用电力输配电设计软件进行实际操作，深入理解输电线路设计方法和步骤。
3.课堂讲解与案例分析：结合实例，讲解输电线路的设计流程和解决常见问题的方法。
五、考核方式1.平时表现 (30%)：包括听课情况、作业完成情况、课堂发言等。
2.期末考试 (70%)：以闭卷考试方式进行，考察学生对输电线路设计相关知识的掌握程度。
六、参考资料1.电力线路工程（第四版)，雷沛鸣、李学友主编，中国电力出版社；2.电力输配电系统设计手册，方林、易红主编，机械工业出版社；3.输电线路设计手册，文栓勇、郝伯勋主编，贵州大学出版社；以上资料仅供参考，不作为本课程考核内容。
分析输电线路工程基础设计特点
分析输电线路工程基础设计特点【摘要】本文旨在分析输电线路工程基础设计的特点。
在将介绍研究背景和目的。
在将详细讨论输电线路工程基础设计的定义与范围、要素、考虑因素、方法与技术以及案例分析。
在将强调输电线路工程基础设计的重要性，并探讨其对未来发展的影响，展望未来发展方向。
通过深入分析，读者将了解输电线路工程基础设计的关键特点，并认识到其在电力工程中的重要性和影响。
本文旨在为相关领域的专业人士和研究者提供理论支持和实践指导，促进输电线路工程基础设计的进一步发展和优化。
【关键词】输电线路、工程基础设计、特点、定义、要素、考虑因素、方法、技术、案例分析、重要性、未来发展、影响、展望1. 引言1.1 研究背景输电线路工程基础设计是输电线路工程中至关重要的一部分，其设计质量直接影响着输电线路的安全可靠运行。
随着能源需求的不断增长和电力系统的不断发展，输电线路的建设规模和复杂性也在不断提高，因此对输电线路工程基础设计的要求也日益严格。
在过去的几十年里，我国电力系统取得了长足的发展，输电线路建设规模不断扩大，根据电力工程实践经验，传统输电线路工程基础设计技术已经不能完全满足当前电力系统的需求。
对输电线路工程基础设计进行深入研究和改进已经成为当前电力工程领域的一个重要课题。
通过对输电线路工程基础设计的研究，可以更好地了解其特点和要素，为提高输电线路的设计质量和效率提供理论支持。
还可以探讨输电线路工程基础设计的方法与技术，借鉴国内外先进经验，推动我国输电线路工程基础设计水平的提升。
1.2 目的输电线路工程基础设计是电力系统建设的重要环节，其目的在于确保输电线路工程的可靠性、安全性和经济性。
具体来说，其主要目的包括：1. 确保输电线路工程的安全性：输电线路是电力系统的重要组成部分，输电线路工程基础设计的目的之一是确保输电线路的安全运行。
通过合理设计输电线路的基础结构、材料和施工方式，可以有效防止输电线路发生倒塌、导线断裂等事故，保障电力系统的稳定运行。
输电线路设计—基础设计.pdf
l 岩石锚桩基础
A 适用范围 适用于交通方便，机具搬运较方便的微、中 风化岩石地区，要求岩石覆盖层浅，整体性 好。
B 优点 充分利用了岩石本身的抗剪强度，混凝土和 钢筋的用量都很小，同时减少了基坑土石方 量，浇制混凝土不需要模板，施工费用较低 。
C缺点 对勘测深度要求较高，要求逐基鉴定岩石的 稳定性、覆盖层厚度、岩石的坚固及风化程 度情况，准确落实相关设计参数，并进行现 场试验以验证设计安全性；施工机具较重， 搬运不方便。
4 / 38
l 人工掏挖基础
A 适用范围 地下水埋藏较深的粘性土地区
B 优点 力学性能：由于减少了对原状土的扰动，采 用“剪切法”计算上拔稳定，充分发挥地基 土的承载性能，所以可节约基础材料； 施工：可“以土代模“，土方工程量少，减 少施工费用； 环境保护：该基础一般可就地开挖，所需施 工基面小，减少了对塔位水土和植被的破坏； 应用效果：该基础形式运行过程的基础变形 小，有较大的强度储备。
15 / 38
A 灌注桩基础的类型
单桩：低单桩、高单桩 群桩桩基：低桩承台、高桩承台
（一般有双桩、四桩、多桩等对称布置） 高桩框架：刚接框架、铰接框架
16 / 38
B 灌注桩设计和施工注意事项
（1）入土深度自设计地面起不小于6米，桩径宜取.6~1.8米， 桩间距不得小于2.5倍桩径。
（2）桩、承台、连梁混凝土强度等级不小于C20。 （3）桩身主筋应通常配置，不少于8XØ10，净距不小于60mm. （4）灌注桩达设计深度后应立即清孔，清孔后泥浆比重不
13 / 38
l 岩石锚桩基础
A 适用范围 输电线路灌注桩基础主要使用在淤泥、淤泥 质土较厚的软弱地基、有较大河流或海岸冲 刷的塔基等。
dlt 5219-2014 架空输电线路基础设计技术规程
dlt 5219-2014 架空输电线路基础设计技术规程
DLT 5219-2014 架空输电线路基础设计技术规程是国家电网公
司制定的用于架空输电线路基础设计的技术规范。
该规范的目的是指导和规范架空输电线路基础的设计过程，确保其安全、可靠、经济和环境友好。
规范内容包括架空输电线路基础设计的基本原则、设计要求、计算方法、材料选择、施工要求等方面的内容。
DLT 5219-2014 架空输电线路基础设计技术规程主要包括以下
几个方面的内容：
1. 架空输电线路基础设计的基本原则：包括基础设计的安全性原则、经济性原则和可行性原则等。
2. 架空输电线路基础设计的设计要求：包括基础设计的承载能力要求、抗倾覆能力要求、冲刷稳定要求、抗震要求等。
3. 架空输电线路基础设计的计算方法：包括基础承载能力计算方法、基础抗倾覆计算方法、冲刷稳定计算方法、抗震计算方法等。
4. 架空输电线路基础设计的材料选择：包括基础用混凝土材料、金属材料、地基土壤材料等的选择。
5. 架空输电线路基础设计的施工要求：包括基础施工的要求、质量控制要求、验收要求等。
通过遵循该技术规范，可以确保架空输电线路基础的设计满足国家和行业的标准，从而保障架空输电线路的安全运行。
解析输电线路工程基础设计特点
解析输电线路工程基础设计特点输电线路工程是电力领域中非常重要的一部分，其基础设计特点决定了工程的可靠性、安全性和经济性。
下面我们就来分析一下输电线路工程基础设计的特点。
输电线路工程基础设计特点之一是选址选择的重要性。
在进行输电线路工程基础设计时，选址选择是非常重要的一环。
选址选择需要结合地形、地质、气象等因素来进行综合考虑，以保证线路的安全可靠。
选址选择还需要考虑线路的满足输电要求、尽量减少对环境的影响等多方面因素，因此选址选择是基础设计中的重要特点之一。
输电线路工程基础设计特点还包括地质勘察和地质条件的考虑。
输电线路经常会穿越各种地质条件的区域，因此地质条件的不同会对基础设计产生影响。
在地质勘察时需要充分了解地质情况，包括地层、地质构造、岩性特点等，以便进行合理的基础设计。
在软土地区需要采用不同的基础形式和加固措施，而在岩性地区需要考虑岩石的稳定性等，因此地质条件的考虑是基础设计特点之一。
输电线路工程基础设计特点还包括设计参数的确定。
在进行输电线路基础设计时，需要确定一系列设计参数，例如载荷、地基承载力、地基抗震性能等。
这些设计参数的确定需要结合输电线路的实际情况以及当地的地质、气候等环境因素进行综合考虑，以保证设计的合理性和可靠性。
输电线路工程基础设计还需要考虑地基处理和加固措施。
在某些地质条件下，需要对地基进行处理和加固，以满足输电线路的要求。
地基处理和加固措施需要根据地质条件和设计要求进行合理的选择，并进行细致的设计和施工，以保证地基的稳定性和可靠性。
输电线路工程基础设计特点包括选址选择的重要性、地质条件的考虑、设计参数的确定、基础形式的选择和地基处理和加固措施等多方面因素。
这些特点决定了输电线路工程的可靠性、安全性和经济性，对于确保输电线路工程的顺利进行和安全运行具有重要的意义。
分析输电线路工程基础设计特点
分析输电线路工程基础设计特点输电线路工程基础设计是指在输电线路工程中对于基础设施的设计方案。
在输电线路工程中，基础设计是其中非常重要的一部分，其设计特点影响了整个输电线路工程的安全性、稳定性和经济性。
对于基础设计特点的深入分析，对于提高输电线路工程的设计水平具有非常重要的意义。
就基础设计特点来讲，输电线路工程的基础设计需要充分考虑工程所在地的地质条件。
不同的地质条件对于基础的设计会有着很大的影响，比如在岩石地质条件下，基础设施可以直接沿岩石进行基础支撑；而在软土地质条件下，需要采取加固措施以确保基础的稳定性。
基础设计特点之一就是地质条件影响。
输电线路工程基础设计特点还包括了设备的选型。
在选择基础设施的设备时，需要充分考虑到输电线路工程的实际情况，比如输电线路的长度、电压等级、受力情况等。
这些因素将直接影响设备的选型，从而影响整个基础设计的可行性和合理性。
输电线路工程基础设计特点还包括了基础设施的结构形式。
不同的输电线路工程在基础设计上会有不同的结构形式，比如在山区地区的输电线路工程中，由于地形的不规则性，基础设施的结构形式需要相应的调整。
而在平原地区的输电线路工程中，基础设施的结构形式又会有不同的设计特点。
这些结构形式的差异将直接影响基础设计的可行性和合理性。
输电线路工程基础设计特点还包括了对于基础设施的材料选用。
在基础设计中，对于基础设施的材料选用是至关重要的。
不同的材料有着不同的物理性能和工程特性，因此在基础设计中需要根据实际情况进行合理的材料选用，以确保基础设施的安全性和稳定性。
输电线路工程基础设计特点还包括了对于基础设施的施工工艺。
在进行基础设计的过程中，需要充分考虑到工程的施工工艺，确保在实际的施工过程中能够有效地进行基础设施的施工，提高施工效率，降低施工成本。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
岩石锚桩基础
A 适用范围 输电线路灌注桩基础主要使用在淤泥、淤泥 质土较厚的软弱地基、有较大河流或海岸冲 刷的塔基等。
B 优点 承载能力高、能抵抗较大水平力，可穿透较 厚的软弱土层，易于控制地基的不均匀沉 降。
C 缺点 费用高，桩身质量控制难度较大。
灌注桩基础
A 灌注桩基础的类型
单桩：低单桩、高单桩 群桩桩基：低桩承台、高桩承台
C 缺点 大开挖土方会导致较大环境破坏
混凝土板式基础（柔性）
本类基础又有直柱式和斜柱式两种，由于斜柱式基础 的传力路径较好地适应了上部结构作用力的特点，与 直柱基础相比，因斜柱基础主柱中心的斜率与铁塔主 材坡度相同，因此与基础轴线垂直的水平力减少50%以 上，而轴向基础作用力仅增大1%～2%，结果大大改善 了基础立柱、底板的受力状况，较大地节约了基础材 料用量。同时，由于水平力的减少，减少了基础承压 强度，使基础的侧向倾覆稳定性得到显著的提高。因 此斜柱式较直柱式有较明显的优势，是目前国内外应 用最多的开挖类混凝土板式基础形式。斜柱柔性板式 基础还有几种派生形式如底板掏挖式、扩展式、肋板 式等。
B 优点 力学性能：由于减少了对原状土的扰动，采 用“剪切法”计算上拔稳定，充分发挥地基 土的承载性能，所以可节约基础材料； 施工：可“以土代模“，土方工程量少，减 少施工费用； 环境保护：该基础一般可就地开挖，所需施 工基面小，减少了对塔位水土和植被的破坏； 应用效果：该基础形式运行过程的基础变形 小，有较大的强度储备。
适用于交通不便，机具搬运困难的中、 强风化岩石地区，特别适用于抗剪强度 小于30kN/m2的岩石地基 。
B 优点
充分利用了岩石本身的抗剪强度，混凝 土和钢筋的用量都较小，同时减少了基 坑土石方量，浇制混凝土不需要模板， 施工费用较低 。
C 缺点
对勘测深度要求较高，要求逐基鉴定岩 石的稳定性、覆盖层厚度、岩石的坚固 及风化程度情况，准确落实相关设计参 数。
C 缺点 对地质条件要求高，有地下水时不能采用， 孔壁易塌方的沙类土不宜采用，荷载太大时 经济指标不好。
全掏挖基础
半掏挖基础
A 适用范围 地下水埋藏较深的粘性土地区
B 优点 相比全掏挖基础，半掏挖基础基 础底板尺寸可以不受基础主柱尺 寸的限制而加宽，而同时又能保 证原状土抗拔剪切面。因此半掏 挖基础可以降低基底的平均压应 力，同时增加基础抗拔能力，基 坑的土方量介于全掏挖基础和开 挖基础之间。在工程局部地型破 碎，掏挖困难的塔位适合采用半 掏挖基础。
按受力状况分
(1)受拔基础—转角塔的受拔 腿,一般为外角侧两个腿 (2)受压基础—转角塔的受压 腿,一般为内角侧两个腿 (3)受拔兼受压基础—直线塔 或小转角塔的四个腿,或终端 塔某对角线上两个腿基础腿号 规定:面向大号，顺时针方向， 依次为ⅠⅡⅢⅣ腿。
人工掏挖基础
A 适用范围 地下水埋藏较深的粘性土地区
岩石锚桩基础
A 适用范围
适用于交通方便，机具搬运较方便的微、中 风化岩石地区，要求岩石覆盖层浅，整体性 好。
B 优点
充分利用了岩石本身的抗剪强度，混凝土和 钢筋的用量都很小，同时减少了基坑土石方 量，浇制混凝土不需要模板，施工费用较低 。
C缺点
对勘测深度要求较高，要求逐基鉴定岩石的 稳定性、覆盖层厚度、岩石的坚固及风化程 度情况，准确落实相关设计参数，并进行现 场试验以验证设计安全性；施工机具较重， 搬运不方便。
输电线路设计 基础设计
2011年8月4日
➢ 1、基础分类及常用基础形式介绍 ➢ 2、基础选型的基本原则 ➢ 3、基础设计的一些基本计算项目 ➢ 4、佛山地区常用基础形式探讨 ➢ 5、基础设计图纸识图 ➢ 6、基础设计要点 ➢ 7、基础设计中的环保措施 ➢ 8、基础计算例题
1、基础分类及常用基础形式介绍
混凝土板式基础（刚性）
混凝土板式基础（刚性）
A 适用范围 除淤泥等极软弱地基外的一般地质条件、各种塔 形均可使用。多用于需要采用重力式或半重力式 基础的塔位
B 优点 计算理论清晰、工程经验丰富，施工方便。
C 缺点 大开挖土方会导致较大环境破坏，混Байду номын сангаас土耗量较 大，经济性较差。
岩石嵌固基础
A 适用范围
一般情况下，铁塔可以选用现浇钢筋混凝土基础 （柔性和刚性）或混凝土基础；
地下水埋藏较深的粘性土地区可采用掏挖基础； 岩石地区可采用锚筋基础或岩石嵌固基础； 软土地基可采用大板基础、桩基础或沉井基础； 运输或浇制混凝土有困难的地区，可采用预制装
配式基础或金属基础； 电杆及拉线宜采用预制装配式基础。
（4）灌注桩达设计深度后应立即清孔，清孔后泥浆比重不 应大于1.15，沉渣厚度不大于100mm，一般清孔后30分钟 以内应浇筑混凝土，否则应再次清孔。
（5）混凝土应使用导管浇筑，导管直径200~300mm，混凝土 自由沉落高度不应大于3m。
（6）混凝土浇筑应连续进行，中断时间不得超过混凝土的 初凝时间。
（一般有双桩、四桩、多桩等对称布置） 高桩框架：刚接框架、铰接框架
B 灌注桩设计和施工注意事项
（1）入土深度自设计地面起不小于6米，桩径宜取.6~1.8米， 桩间距不得小于2.5倍桩径。
（2）桩、承台、连梁混凝土强度等级不小于C20。
（3）桩身主筋应通常配置，不少于8XØ10，净距不小于60mm.
C 缺点 有地下水时不能采用；材料消耗 大于全掏挖基础。
直柱半掏挖基础
混凝土板式基础（柔性）
混凝土板式基础（柔性）
A 适用范围 除淤泥等极软弱地基外的一般地质条件、各种塔形均可使用。
B 优点 具有材料消耗少，设计成熟，可应用的地质条件广泛，能满足各 种基础作用力要求，施工方便，是目前使用最为广泛的输电线路 基础型式。
（7）一般全部桩基均应采用低应变法进行成桩质量检查， 特殊情况下可要求采用高应变法检测。
2、基础选型的基本原则
技术合理性
技术合理性是最重要的指标。一般只要满足地基上拔稳定、 下压稳定、倾覆稳定，变形小于允许值，基础自身强度符 合要求，就做到了技术合理性。事实上由于土力学本身是 一个不断发展的学科，对土的基本特性的认识的局限性会 影响到设计的合理性。
