5-1半导体材料及其基本能带结构
半导体材料的能带结构
半导体材料的能带结构在当今科技发展日新月异的时代，半导体材料作为一种重要的材料在各个领域中发挥着关键作用。
而了解半导体材料的能带结构，对于我们深入理解其特性以及应用具有重要意义。
首先，什么是能带结构呢？简单来说，能带结构是指固体材料中电子能量与其位置之间的关系。
而对于半导体材料而言，其能带结构对于其电导率具有决定性的影响。
半导体材料的能带结构通常由价带和导带组成。
价带是指材料中电子处于最低能量状态的带，其能级较低且电子密度较高。
而导带则是指电子所占据的能级较高，且电子密度较低的带。
对于绝缘体材料而言，价带与导带之间的能隙较大，当外界施加电场时，由于电子无法跃迁至导带中，材料无法导电。
而对于金属材料而言，价带与导带之间的能隙几乎为零，电子可以自由地跃迁至导带中，因此金属具有良好的导电性能。
而半导体材料则处于绝缘体和金属之间的状态。
半导体的能带结构通常具有较小的能隙，当外界施加电场时，可以通过激发电子跃迁至导带中，从而实现导电。
这也是半导体材料在电子器件领域中得以广泛应用的原因之一。
在半导体材料的能带结构中，还有一个值得关注的现象是所谓的“空穴”。
在材料中，电子是带有负电荷的，而当电子从价带跃迁至导带时，原来的位置在价带中留下了一个不带电的缺陷，而这个缺陷被称为空穴。
空穴在半导体器件的工作中起着重要的作用，它们可以在材料中传导电荷，并参与电流的流动。
因此，掌握半导体材料中空穴的行为和运动规律对于理解半导体器件的工作原理具有重要意义。
此外，半导体材料的能带结构还会受到温度的影响。
在常温下，半导体材料的能带结构较为稳定，电子的行为可以由经典的物理学理论来描述。
但在较低的温度下，半导体材料的能带结构会发生变化，电子的行为则需要通过考虑量子力学的理论来解释。
这也解释了为什么有些半导体器件在低温环境下表现出特殊的性能。
综上所述，半导体材料的能带结构是决定其电导率的重要因素之一。
了解半导体材料的能带结构有助于我们理解其特性并应用于各个领域中，如电子器件、光电子学和能源等。
半导体材料中的电子结构与能带论模型
半导体材料中的电子结构与能带论模型半导体材料是现代电子技术的基石，它们在各种设备中广泛应用，包括计算机、手机、电视等。
要理解半导体材料的性质和行为，首先需要了解其电子结构以及能带论模型。
本文将详细介绍半导体材料中的电子结构和能带论模型的基本概念和原理。
1.电子结构的基本概念电子结构是指描述半导体材料中电子位置和能量分布的方式。
在经典物理学中，电子被看作是粒子，其位置和动量可以同时被确定。
然而，在量子力学中，电子实际上表现出波粒二象性。
根据波动性，电子的位置无法被精确确定，只能通过波函数来描述其存在的概率。
在半导体材料中，电子结构可以通过计算电子的能级来描述。
能级是指电子处于不同能量状态的离散状态。
每个能级上只能容纳一定数量的电子。
半导体材料中的电子能级可以分为价带和导带，它们是能程最低的两个能级。
2.能带论模型的基本原理能带论模型是用来描述半导体材料中电子能量分布的重要理论。
根据这个模型，半导体材料的电子结构可以分为禁带和能带。
禁带是指电子不能占据的能量范围。
在禁带中，不存在可用的电子能级。
禁带上方是导带，其能级较高，允许电子在其中具有自由度。
而禁带下方是价带，其能级较低，只能容纳价电子。
在绝缘体中，禁带宽度很大，导带和价带之间不存在能级，电子无法跃迁。
然而，在半导体中，禁带并不是完全闭合的，它宽度相对较小，允许电子以一定概率跃迁到导带中。
这就是半导体材料在温度较高时具有可导电性的原因。
3.载流子的产生和行为在半导体材料中，载流子是指带电粒子，即电子和空穴。
这些载流子是由外部能量提供的，例如热能或光能。
在半导体材料中，载流子的产生方式有两种：热激发和光激发。
热激发是指载流子通过吸收热能从价带跃迁到导带。
光激发是指通过吸收光能从价带跃迁到导带。
光激发是半导体材料中最重要的载流子产生方式之一，也是光电器件工作的基础。
载流子在半导体中的运动行为受到电子结构的限制。
在导带中，载流子可以随意移动，具有自由度。
半导体材料的电子结构和能带理论
半导体材料的电子结构和能带理论半导体材料是一种独特的材料，它在电学特性上介于导体和绝缘体之间。
要理解半导体材料的特性，我们需要研究其电子结构和能带理论。
1. 电子结构的基本概念电子结构指的是材料中电子的分布情况和能级排布。
在半导体材料中，电子受到原子核的吸引力而固定在能级中。
每个原子都有自己的能级，由能量最低的基态电子能级到较高能量的激发态电子能级。
2. 能带理论的基本原理根据能带理论，半导体材料中的电子能级可以分为两个区域：价带和导带。
价带是指最高占据电子能级的区域，而导带是指电子可以自由移动的区域。
两者之间存在一个禁带，即无电子能级存在的区域。
3. 共价键与价带在半导体材料中，原子通过共价键结合在一起形成晶格。
共价键的形成是通过电子在原子间的共享而实现的。
共价键的强度取决于原子之间的距离和原子轨道的匹配程度。
当共价键形成时，原子的电子将占据能量最低的共价键能级，从而形成价带。
4. 杂质和能带当半导体中引入少量的杂质原子时，会对电子结构和能带产生显著的影响。
掺杂分为两类：n型和p型。
n型半导体是指引入能够提供多余电子的杂质原子，使得导带中的电子数量增加。
相反，p型半导体是指引入能够接受电子的杂质原子，使得价带中的电子数量减少。
5. 能带隙与导电性能带隙是指价带和导带之间的能量差。
当容易电子能级的跃迁过程中，电子需要克服足够的能量才能进入导带，这就是能带隙。
能带隙的大小决定了半导体的导电性能。
对于绝缘体，能带隙较大，不容易形成电子跃迁；对于金属，能带隙不存在，导电性很好；而半导体的能带隙适中，介于两者之间。
6. 温度对导电性的影响半导体材料的导电性还受到温度的影响。
根据能带理论，随着温度升高，价带中的电子会获得更多的能量，一部分电子会进入导带中，导致导电性增强。
这就是为什么在室温下，半导体材料的导电性较好。
总结：半导体材料的电子结构和能带理论是研究半导体特性的重要基础。
通过对电子结构和能带的研究，可以更好地理解半导体材料的导电性质和行为。
半导体材料及其基本能带结构
半导体的基本能带结构
一. 半导体材料
5. 半导体材料的应用
信息处理与存储
信息感测
通信、雷达
显示
半导体照明
半导体的基本能带结构
太阳能电池、热电转换
一. 半导体材料
半导体的 性质与用途
电子运动 的多样化
半导体的 能带结构
能带工程
能带裁剪 杂质工程 应变工程 缺陷工程
……
半导体基本能带结构
为浮力不同。换个方向思考，将球落底
所受的力只想成重力，不去计算浮力问
题，可想成两个容器中球的质量不同，
才造成落地时间不同。
水
油
同理，自由电子与晶体中电子所受的力场不同，所以能量不 同，但晶体中的力场不易得知，故换个想法，将晶体中质量 修正为有效质量，则可不直接处理力场的问题，因此自由电 子的相关公式皆可使用。
超高速、低功耗、低噪音器件和电路，光电子器件和光电集成 增大晶体直径(4~6 inch) 、提高材料的电学和光学微区均匀性 超晶格、量子阱材料
❖ 第三代半导体，宽禁带半导体(以GaN，SiC，ZnO，金
刚石等为代表)
高频大功率、耐高温、抗辐照半导体微电子器件和电路
❖ 新型半导体，以稀磁半导体，低维半导体等为代表
迁的概率要小得多
半导体的基本能带结构
二. 半导体的带隙
3. 半导体的带隙
电子-空穴对复合发光
半导体的基本能带结构
二. 半导体的带隙
Tips
带隙是半导体重要的物理参数
导电性 器件耐压 工作温度 发光 光吸收
带隙的确定、直接带隙与间接带隙
5.1 半导体及其基本能带结构
一. 引言——半导体 二. 半导体的带隙 三. 带边有效质量
半导体物理与器件-课件-教学PPT-作者-裴素华-第1章-半导体材料的基本性质
简化为
J = pqv p
1.6.4 半导体的电阻率ρ
电阻率是半导体材料的一个重要参数，其值为电导率
的倒数。 1
1
ρ= =
σ nqμn + pqμ p
对于强P型和强N型半导体业有相应的简化。
从上面的公式可以看出，半导体电阻率的大小决定于 n, p, μn ,μp的具体数值，而这些参数又与温度有关， 所以电阻率灵敏的依赖于温度，这是半导体的重要 特点之一。
b) P型硅中电子和空穴 的迁移率
载流子的迁移率还要随温度而变化。
硅中载流子迁移率随温度变化的曲线 a) μn b) μp
1.6.3 半导体样品中的漂移电流密度
设一个晶体样品如图所示， 以单位面积为底，以平 均漂移速度v为长度的矩 形体积。先求出电子电 流密度，设电场E为x方 向，在电场的作用下， 电子应沿着-x方向运动。
不论半导体中的杂质激发还是本征激发，都是依靠吸收 晶格热振动能量而发生的。由于晶格的热振动能量是随 温度变化的，因而载流子的激发也要随温度而变化。
载流子激发随温度的变化 a）温度很低 b）室温临近 c）温度较高 d）温度很高
伴随着温度的升高，半导体的费米能级也相应地发 生变化
杂质半导体费米能级随温度的变化 a）N型半导体 b）P型半导体
a)随机热运动 b) 随机热运动和外加电场作用下的运动合成
随机热运动的结果是没有电荷迁移，不能形成电流。
引入两个概念：
1. 大量载流子碰撞间存在一个路程的平均值，称为平 均自由程，用λ表示，其典型值为10-5cm；
2. 两次碰撞间的平均时间称为平均自由时间，用τ表示, 约为1ps；
建立了上述随机热运动的图像后，就可以比较实际地去 分析载流子在外加电场作用下的运动了。

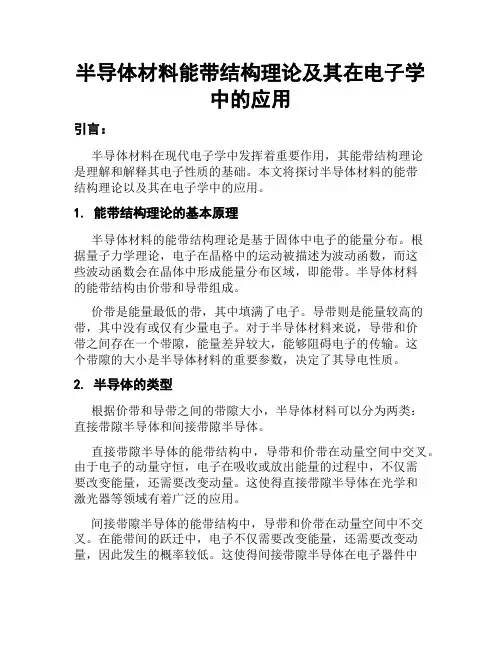

半导体材料能带结构理论及其在电子学中的应用
半导体材料能带结构理论及其在电子学中的应用引言：半导体材料在现代电子学中发挥着重要作用，其能带结构理论是理解和解释其电子性质的基础。
本文将探讨半导体材料的能带结构理论以及其在电子学中的应用。
1. 能带结构理论的基本原理半导体材料的能带结构理论是基于固体中电子的能量分布。
根据量子力学理论，电子在晶格中的运动被描述为波动函数，而这些波动函数会在晶体中形成能量分布区域，即能带。
半导体材料的能带结构由价带和导带组成。
价带是能量最低的带，其中填满了电子。
导带则是能量较高的带，其中没有或仅有少量电子。
对于半导体材料来说，导带和价带之间存在一个带隙，能量差异较大，能够阻碍电子的传输。
这个带隙的大小是半导体材料的重要参数，决定了其导电性质。
2. 半导体的类型根据价带和导带之间的带隙大小，半导体材料可以分为两类：直接带隙半导体和间接带隙半导体。
直接带隙半导体的能带结构中，导带和价带在动量空间中交叉。
由于电子的动量守恒，电子在吸收或放出能量的过程中，不仅需要改变能量，还需要改变动量。
这使得直接带隙半导体在光学和激光器等领域有着广泛的应用。
间接带隙半导体的能带结构中，导带和价带在动量空间中不交叉。
在能带间的跃迁中，电子不仅需要改变能量，还需要改变动量，因此发生的概率较低。
这使得间接带隙半导体在电子器件中的应用相对较少，但在光电转换和太阳能电池等领域仍有重要作用。
3. 应用领域半导体材料的能带结构理论在电子学中具有广泛的应用。
3.1. 半导体器件半导体材料的能带结构理论为半导体器件的设计和制造提供了基础。
例如，半导体二极管和晶体管使用了半导体材料的特性来控制电流的流动，实现电子的放大和开关控制。
能带结构理论可以帮助我们理解这些器件的工作原理，并优化其性能。
3.2. 光电子学半导体材料的能带结构理论在光电子学中有着广泛的应用。
半导体光电二极管可以将光信号转换为电信号，用于光通信和光电传感器等领域。
能带结构理论不仅可以解释光电二极管的工作原理，还可以指导材料的选择和器件的设计。
理解半导体材料的能带结构与导电性质
理解半导体材料的能带结构与导电性质半导体材料是现代电子技术中不可或缺的重要组成部分。
理解半导体材料的能带结构与导电性质对于我们深入了解其工作原理和应用具有重要意义。
本文将从能带结构和导电性质两个方面进行探讨。
一、能带结构能带结构是描述半导体材料电子能量分布的一种模型。
根据量子力学理论，电子在固体中的运动是受限的，只能存在于特定的能级上。
在半导体中，由于原子间的相互作用，电子能级会发生分裂，形成上下两个能带，即价带和导带。
1. 价带价带是指半导体材料中电子处于最低能级的能带。
在价带中，电子的能量较低，电子云较为密集，电子之间的相互作用较强。
由于电子填满了所有可用的能级，所以价带中的电子无法自由移动，因此价带中的电子不能导电。
2. 导带导带是指半导体材料中电子能量较高的能带。
在导带中，电子的能量较高，电子云较为稀疏，电子之间的相互作用较弱。
导带中的电子可以自由地移动，因此导带中的电子具有导电性。
3. 禁带禁带是指价带和导带之间的能量间隙。
在禁带中，没有能级可供电子占据，因此禁带中没有电子存在。
禁带的宽度决定了半导体材料的导电性质，宽禁带的半导体材料通常是绝缘体，而窄禁带的半导体材料则可以表现出导电性。
二、导电性质半导体材料的导电性质与其能带结构密切相关。
根据半导体材料的导电性质，可以将其分为P型半导体和N型半导体。
1. P型半导体P型半导体是指在纯净半导体基础上通过掺杂杂质原子（如三价元素硼）而形成的半导体材料。
掺杂杂质原子的电子结构与半导体材料的能带结构不匹配，导致在价带中形成了缺电子的空穴。
这些空穴可以看作是正电荷的载流子，因此P型半导体中主要是空穴参与导电。
2. N型半导体N型半导体是指在纯净半导体基础上通过掺杂杂质原子（如五价元素磷）而形成的半导体材料。
掺杂杂质原子的电子结构与半导体材料的能带结构不匹配，导致在导带中形成了额外的自由电子。
这些自由电子可以自由移动，因此N型半导体中主要是自由电子参与导电。
半导体材料中的能带结构和载流子输运机制
半导体材料中的能带结构和载流子输运机制半导体材料在现代科技中扮演着至关重要的角色，广泛应用于电子器件、光电子器件等领域。
要理解半导体材料的性质和性能，我们需要研究半导体材料中的能带结构和载流子输运机制。
一、能带结构能带结构是描述物质中电子能级分布的一种模型。
对于半导体材料来说，能带结构由价带和导带组成。
1. 价带：价带是能量较低的带，其中填满了电子。
在固体中，原子间的电子交互作用使得原子能级分裂成离散的能带，在固体中表现为连续的能量带。
价带中的电子处于较稳定的状态，不易被激发到导带。
2. 导带：导带是能量较高的带，其中没有电子。
当外界能量作用于原子或者晶格时，电子可获得足够的能量从价带跃迁到导带。
导带中的电子具有较高的能量，容易参与导电过程。
半导体的能带结构与金属和绝缘体有所不同。
金属中，价带与导带重叠，使得电子能够自由移动，导电性能好；而绝缘体中，价带与导带之间存在较大的能隙，电子能量不足以跃迁到导带，因此其导电性能很差。
半导体的能带结构介于金属和绝缘体之间，存在较小的能隙，能够通过适当的能量激发将电子从价带跃迁到导带，从而实现电子的导电。
二、载流子输运机制载流子是指电子和空穴，它们是半导体材料中的导电粒子。
载流子的输运过程影响着半导体材料的导电性能。
1. 电子输运：电子由外界电场驱动，从一个位置向另一个位置移动。
在半导体中，电子的输运通常分为漂移和扩散两种情况。
漂移是指电场作用下，电子沿着电场方向移动，与杂质或晶格碰撞，导致速度减小；扩散是指电子在浓度梯度作用下，从高浓度区域向低浓度区域扩散。
电子输运的基本原理可以用经典电动力学和半导体物理学中的牛顿第二定律和欧姆定律描述。
2. 空穴输运：空穴是电子跃迁到导带中留下的一个“空位”，在半导体材料中的移动过程也被称为空穴的输运。
空穴的运动类似于正电荷的运动。
当外界电场作用于半导体材料时，空穴会受到电场力的驱动，从一个位置移动到另一个位置。
空穴的输运过程中，同样存在漂移和扩散两种情况。
半导体能带结构
半导体能带结构
半导体能带结构是指半导体材料中电子能级的分布情况。
半导体材料具有两个
能带，分别是价带和导带。
价带是最高填充电子能级的能带，而导带是较高的未填充电子能级的能带。
在晶体中，能带结构是由周期性的离子势场产生的。
通过经典物理学和量子力
学的研究，我们了解到半导体能带结构的基本特征。
半导体的价带中的电子是紧密排列的，处于低能态。
而导带中的电子具有更高
的能量，能够自由移动。
如果能带之间的能量差很大，例如在绝缘体中，电子无法轻易从价带跃迁到导带，因此几乎没有导电性能。
但在半导体中，导带和价带之间的能量差较小，因此电子可以通过吸收能量或热激发从价带跃迁到导带，形成电流，这就是半导体的导电特性。
半导体的能带结构也决定了其光学和电学性质。
当电子从价带跃迁到导带时，
会产生或吸收特定能量的光子，使得半导体具有各种颜色的发光能力。
此外，半导体中存在着空穴，即电子离开的空位，它们也可以在能带结构中移动，并参与电导。
值得注意的是，半导体材料的能带结构可以通过掺杂和应力等方法进行调控。
通过引入特定的杂质，可以改变能带结构，增加或减少导电性能。
这种调制能带结构的方法使得半导体技术在电子学和光电子学等领域有了广泛的应用。
例如，半导体器件如晶体管、光伏电池和发光二极管等都是基于半导体能带结构的原理设计和工作的。
总结来说，半导体能带结构是半导体材料中电子能级的分布情况，决定了半导
体的导电、光学和电学性质。
通过调控能带结构，我们能够实现对半导体材料性能的控制和优化，进而推动半导体技术的发展。
半导体材料的能带结构与能带间跃迁机制分析
半导体材料的能带结构与能带间跃迁机制分析半导体材料是现代电子技术中不可或缺的重要组成部分，其独特的能带结构和能带间跃迁机制对于半导体器件的正常运行至关重要。
本文将深入探讨半导体材料的能带结构和能带间跃迁机制，为读者提供更全面的理解。
首先，让我们从能带结构的基本概念开始。
在固体材料中，电子的能量分布是通过能带来描述的。
能带是指电子能量允许存在的范围，其中包括价带和导带。
价带是最高占据能级的能带，通常包含了价电子。
导带则是位于价带之上，其能级对应着能量较高的电子状态。
两者之间的能隙决定了半导体材料的导电特性。
半导体材料的能带结构与其晶格结构密切相关。
晶格结构对半导体的能带结构起着支配性的影响。
加入杂质或引入缺陷，会改变晶格结构，从而改变能带结构。
这也是控制半导体导电特性的主要手段之一。
接下来，我们将重点讨论能带间跃迁机制。
能带间跃迁是指电子从一个能带跃迁到另一个能带的过程，它是半导体材料中电流的主要机制之一。
能带间跃迁可以通过多种途径进行，例如热激发跃迁、光激发跃迁、电子-空穴复合等。
热激发跃迁是指电子在热激发下从价带跃迁到导带。
在室温下，部分电子可以通过吸收外界能量使得其跃迁至导带中，形成导电能带。
这种跃迁机制是半导体材料的基本导电方式之一。
光激发跃迁是指通过光的作用使得电子跃迁到导带。
当半导体材料被光照射时，光子的能量可以被电子吸收，并跃迁到导带中。
这个过程也被称为光电效应，是太阳能电池等器件中利用的重要原理。
电子-空穴复合是指电子和空穴在半导体材料中相遇，发生复合的过程。
在一些条件下，电子和空穴可以相互碰撞后复合成为能量释放，形成电流的一种机制。
这种跃迁机制也是半导体材料中电流流动的重要原因。
除了上述几种机制之外，还有一些其他的特殊情况下的能带间跃迁。
例如，在一些特殊结构的半导体材料中，由于约束效应或量子效应的存在，会出现能带分裂或禁区变窄的现象，导致电子在更高的能级上发生跃迁。
综上所述，半导体材料的能带结构与能带间跃迁机制对于半导体器件的性能和运行至关重要。
半导体材料的能带结构演化分析
半导体材料的能带结构演化分析近年来，半导体材料在电子、光电子等领域得到了广泛应用。
而半导体材料能带结构的演化分析对于深入理解其性质和应用至关重要。
本文将介绍半导体材料能带结构的基本概念，以及在不同情况下的演化过程和影响因素。
1. 半导体材料能带结构的基本概念能带结构是描述半导体材料中电子能级的分布情况的概念。
在晶体中，电子的能量状态被分为多个能级，这些能级可以形成一个连续的能带。
能带中被占据的能级称为价带，未被占据的能级称为导带。
半导体材料中的能带结构通常包括价带和导带之间的能隙，这决定了材料的导电性质。
2. 半导体材料能带结构的演化过程在不同条件下，半导体材料的能带结构会发生演化。
例如，当温度升高时，能带之间的能隙会变窄，这是由于热能的影响导致原子振动增加，使得电子占据的状态更加分散。
这种情况下，半导体的导电性会增加。
另外，当施加外加电场或光照时，也会导致半导体材料能带结构的演化。
外加电场会引起能带的倾斜，导致能隙变化，进而影响导电性。
而光照则会引起能带的激发和电子跃迁，改变能带填充状态，从而改变导电性质。
3. 影响半导体材料能带结构演化的因素半导体材料能带结构的演化受到多种因素的影响。
首先是晶体结构的性质，不同的晶体结构会影响材料的晶格常数和维度，进而影响能带的分布和能隙的大小。
其次是杂质和缺陷的存在，这些会引起能带的改变和散射，影响导电性质。
此外，外加电场、光照等外界条件也会对能带结构产生重要影响。
4. 应用分析半导体材料的能带结构演化分析对于应用非常重要。
例如，在电子器件中，了解半导体材料的能带结构演化可以确定最佳工作条件，提高器件性能。
另外，在太阳能电池等光电子器件中，能带结构的演化分析可以帮助优化能源转换效率。
总之，半导体材料的能带结构演化分析是一个重要而复杂的研究领域。
通过对能带结构的深入研究和分析，可以更好地理解半导体材料的性质和应用，为科学研究和技术进步提供支持。
未来随着新材料和新技术的涌现，对半导体材料能带结构演化的研究将会变得更加重要和有意义。
半导体光学
半导体激光器的应用领域及市场需求
应用领域
市场需求
• 通信：光纤通信、无线通信等
• 高功率、高效率、窄线宽半导体激光器的需求持续增长
• 医疗：激光手术、激光诊断等
• VCSEL、量子阱激光器等新型激光器的市场需求不断涌
• 科研：光谱分析、光学测量等
现
• 制造：激光加工、激光打印等
半导体光子学的应用前景及挑战
应用前景
挑战
• 光通信：实现高速、高容量、长距离的光通信传输
• 半导体光子学理论体系的完善和发展
• 光计算：实现高速、低功耗的光计算处理
• 半导体光子学器件的研制和优化
• 光传感：实现高灵敏度、高分辨率的光传感检测
• 半导体光子学技术在新兴领域的应用拓展
05
半导体光通信技术与应用
• 光电晶体管：利用半导体晶体管结构实现光信号的探测
半导体光探测器的技术进展及发展趋势
技术进展
发展趋势
• 高灵敏度、高速率、宽响应范围半导体光探测器的研制
• 半导体光探测器的集成化、片上化
• PIN光电二极管、雪崩光电二极管（APD）、光电晶体管
• 半导体光探测器在新兴领域的应用拓展
等新型光探测器的应用
• 间接跃迁：电子先从价带跃迁到中间能带，再从中间能带跃迁到导带，吸收光子能量
发光过程
• 辐射复合：电子从导带跃迁回价带，释放出光子，发生辐射复合发光
• 荧光发光：电子在导带中的能量损失，通过非辐射复合过程跃迁回价带，释放出光子，发
生荧光发光
• 磷光发光：电子在导带中的能量损失，通过非辐射复合过程跃迁到中间能带，再从中间能
• 受材料的能带结构、电子浓度等因素影响
半导体物理半导体的物质结构和能带结构
• 习题；2-1、3
前章要点
第1章 半导体的物质结构和能带结构
• 元素的电负性决定其原子凝聚为固体的结合力，结合力决 定晶体结构中的近程序，近程序周期重复的方式决定晶体 的类型。
• 半导体是一些由电负性（或平均电负性）不大不小的元素 构成的物质。共价键是其原子的主要结合力，但化合物半 导体包含有程度不等的离子键成分。
半导体杂质工程
一、施主杂质和受主杂质 二、双性杂质与深能级、浅能级概
念 三、施主与受主之间的补偿
四、缺陷的施、受主作用
五、等电子陷阱
六、空位的补偿作用、单极性半导体
第2章 半导体中的载流子及其输运性质
§ 2.1 载流子的漂移运动和半导体的电导率
一、 欧姆定律的微分形式
J
V S R
V l S
1
V l
g(E) dZ dE
• 求解思路：首先算出单位体积 k 空间中的量子态数，即k 空间的量子态密度；然后算出 k 空间中某能量范围所对 应的 k 空间体积，二者相乘即得相应的状态数 Z, 对Z求 能量E的导数即得g(E)。
三、k空间的量子态密度
• 对晶格常数为a，原胞数为N的一维晶体，k的允许值为简 略布里渊区中N个等间距的点，其间隔距离为2/L。
• 结晶半导体基本上都是正四面体晶格结构，分别属于立方 晶系和六方晶系，只有少数例外。
• 化合物半导体中双原子层的不同堆垛顺序导致闪锌矿和纤 锌矿晶格结构的不同，并导致SiC的200余种同质异晶型。
周期势场中电子的E(k)关系和能带 简略布里渊区
满带电子不导电、未满带电子导电
N
j qvi 0 i 1 N
s
(8ml mt2 )1/ 2 3
(E
半导体材料的能带结构分析
半导体材料的能带结构分析半导体材料是当今科技发展中至关重要的一部分，它们在电子、通信、光电等领域发挥着重要作用。
要了解半导体的性质和性能，我们需要深入研究其能带结构。
一、能带结构的基本概念能带结构是指固体材料中原子、分子或离子的能级在近邻原子的干扰下形成的能带分布。
它将所有能级按照能量从低到高分布在一定范围内。
通常将处于费米能级以上的能级称为导带，而处于费米能级以下的能级称为价带。
二、半导体材料的能带结构半导体材料的能带结构与其他几类材料有所不同。
对于导体材料，其能带结构中的价带和导带存在重叠，因此电子可以自由地从价带跃迁至导带，并形成电流；对于绝缘体材料，价带和导带之间的能隙非常大，几乎没有电子可以从价带跃迁至导带，因此电流很小。
而半导体材料则介于导体和绝缘体之间，其能隙较小，但不为零，因此在适当条件下，一些电子会从价带跃迁至导带，形成电流。
三、半导体材料的载流子类型导带中的电子可带负电荷，称为自由电子；而因价带中缺失电子而产生的空位则可带正电荷，称为空穴。
在半导体材料中，载流子既可以是电子也可以是空穴。
其中以硅材料最为常见，其能带结构特征明显。
四、掺杂对能带结构的影响通过掺杂，即在半导体材料中引入少量不纯物质，可以显著改变半导体的导电性能。
通常分为n型和p型两种掺杂方式。
1. n型半导体当半导体材料中掺入杂质原子，如砷或磷等，这些杂质原子与原有材料的原子替代位置形成共价键，形成更多自由电子，并且这些自由电子会处于导带中。
因此，n型半导体材料具有更高的导电性能。
2. p型半导体相反，当半导体材料中掺入杂质原子，如硼或铝等，这些杂质原子与原有材料的原子形成新的化学键，留下空位，构成更多的空穴。
因此，p型半导体材料具有更高的导电性能。
通过n型和p型半导体材料的组合，我们可以制造出各种半导体器件，如二极管、晶体管等，这些器件在电子学和通信领域具有重要应用。
五、调控能带结构的方法除了掺杂外，还可以通过调控半导体材料的结构和组合来改变其能带结构，以进一步优化其性能。
半导体材料的基础知识
半导体材料的基础知识半导体材料是一种在现代电子学和信息技术中应用广泛的材料。
它的基础性质和应用原理可以说是当代物理学和电子技术的重要研究内容。
在本文中，我们将介绍半导体材料的基础知识。
1. 半导体材料的基本结构半导体材料通常由硅，锗，蓝宝石，碳化硅等多种材料组成。
半导体材料的结构比较复杂，但是可以分为三个主要部分：晶格结构，杂质、缺陷与材料表面。
（1）晶格结构半导体材料是由晶体结构组成的，它具有一定的周期性和对称性。
硅族元素和氮族元素晶格结构通常为立方晶系，锗和砷的晶格结构则为钻石晶系。
晶格结构的大小和组成决定了材料的物理性质。
（2）杂质、缺陷和材料表面半导体材料的表面和晶界可能存在杂质和缺陷。
杂质是指掺入半导体晶体中的不同元素，通常称为掺杂。
这种掺杂可以改变材料的特性，如电导率、热导率等，从而使其达到所需的性能。
缺陷则是材料的晶体中的结构性变化。
他们可以导致材料的导电性变化，从而影响整个电子系统的运行效果。
2. 半导体物理特性半导体材料数电子学通常被用于发展系统和设备。
因为半导体材料具有一些特殊的物理和电学特性。
（1）导电类型半导体材料的导电型别主要有p型和n型。
它们的特点在于材料中的掺杂浓度不同。
p型是指加入含有三个电子的元素，取代了材料中原来的元素。
这些三价元素可以在p型半导体中留下空位置，其中可以容纳自由电子，从而形成电子空穴。
n型半导体与p 型有所不同，它是通过向材料中掺入含有五个电子的元素来形成的，如磷、硒等元素。
这些五价元素可以提供更多的自由电子，从而导致电子流通的过程。
（2）禁带宽度半导体材料有一个固有的能带结构，这个能带称为禁带。
当材料导电时，电子从导带中被激发到价带中。
而导带和价带之间的距离称为禁带宽度。
这个宽度影响材料的电性质，并且也很重要，因为它决定了材料能否被用作半导体器件的基础。
3. 典型半导体器件半导体材料不仅可以作为电子元器件的基础材料，还可以制成各种各样的器件。
半导体材料中的能带理论
半导体材料中的能带理论半导体是一种介于导体和绝缘体之间的材料，它具有介电常数较大、禁带宽度较小的特点，使得半导体具备了一些独特的物理和电学特性，因此在现代电子工业中得到了广泛的应用。
而能带理论是描述半导体材料电学特性的关键理论，本文将简要介绍半导体材料中的能带理论。
一、能带结构半导体中的电子能量是量子化的，只能取离散值，禁带是能带间，其中不存在任何能态。
禁带的带宽被称为“禁带宽度”，半导体的禁带宽度一般在0.2~2.0电子伏之间。
半导体的能带结构也称作“布拉格结构”，包括导带和价带两部分。
从能量低到高，能带结构可分为：价带、禁带、导带、导带。
二、载流子和掺杂载流子是真正实现能量传递的物体，也是半导体材料的一种重要特性。
载流子分为电子和空穴两种。
在半导体中，掺杂是引入杂质来改变半导体本身的电性。
掺杂主要分为施主和受主掺杂，施主掺杂通常是弥散的五价元素掺杂，受主的通常是弥散阴离子掺杂。
三、费米能级和掺杂材料的禁带结构在空间一个位置处电子密度恒定的状态被称为“热平衡状态”，在半导体中热平衡载流子的分布可以通过费米-狄拉克分布函数进行描述。
费米能级（Ef）是所有热平衡载流子都能够达到的电势能量较低的状态的能量，它随着原子间距的变化而变化。
掺杂后半导体中添加施主或受主材料时禁带宽度会发生变化，这是由于新材料原子与原有的原子有轻微区别的缘故，而原有原子间距改变，进而导致费米能级位置变化。
四、载流子的电子迁移和复合半导体中载流子的运动与电子迁移有关，载流子沿电场方向迁移而形成电流。
复合是指电子和空穴重新结合而减少载流子浓度的过程。
在复合过程中会释放出能量，这种能量可以是光子或声子。
复合速率决定了半导体的响应速度，它与载流子浓度直接相关，即浓度越高，复合速率越快。
五、PN结和半导体激光器PN结是一种由P型半导体和N型半导体组成的电子器件。
这种器件中，N型半导体中的自由电子与P型半导体中的空穴相遇，产生复合，导致带电粒子互相抵消，形成绝缘带区，这就形成了PN结。
半导体的物质结构和能带结构
1.1 半导体的原子结合与晶体结构 1.2 半导体中的电子状态和能带 1.3 半导体中载流子的有效质量 1.4 半导体中的杂质和缺陷能级 1.5 典型半导体的能带结构 1.6 半导体能带工程概要
第一章 半导体的物质结构和能带结构
1.1 半导体的原子结合与晶体结构 1.2 半导体中的电子状态和能带 1.3 半导体中载流子的有效质量 1.4 半导体中的杂质和缺陷能级 1.5 典型半导体的能带结构 1.6 半导体能带工程概要
极性半导体
2、纤锌矿结构(wurtzite)
闪锌矿加热到1020℃时的变形体，属六方对称晶型。 ABAB…方式堆垛
3、同质异晶型（polytype）
双原子层堆垛顺序的变化，产生多种不同的晶体结构。 按ABAB顺序堆垛成纤锌矿结构(六方), 常用2H-表示；
按ABCABC顺序堆垛成闪锌矿结构(立方), 用3C-或-表示；
2、元素的电负性及其变化规律
价电子数相同的原子，电子壳层数越多，电负性越小；
电子壳层数相同的原子，价电子数越多，电负性越强。
H 2.10
一些元素的电负性 （Pauling尺度）
He 3.58
Li 1.0 Na 0.9 Cu 1.9 Ag 1.9 Au 2.4
Na 0.72 Cu 0.79 Ag 0.57 Au 0.64
按其他顺序堆垛成混合结构，例如：
以ABAC为周期堆成4H型，其六方结构含3％； 以ABACBABC为周期堆成8H型，其六方结构含量25％；
……
混合结构和六方结构统称为型；
SiC同质异晶型（polytype）
闪锌矿与纤锌矿结构
由化学元素周期表中的III族元素硼、铝、镓、铟和Ⅴ族 元素氮、磷、砷、锑交相化合而成的16种III-Ⅴ族化合物 半导体和IV族化合物碳化硅都具有闪锌矿型晶体结构， 但4种氮化物和碳化硅也可具有纤锌矿型结构。
半导体材料能带结构讲解
四、半导体材料的应用简介 1.p-n结和晶体管
p-n结是构成各种半导体器件的基础，其最重要 的特性是单向导电性
P-n结的构造： 扩散 N型杂质
E
P型
N型
P型衬底
P型半导体与n型半导型接触形成的偶电层结构 这种结构称为P-n结。
P - n 结整流特性
U
i正
P型
N型
U
i反
P型
N型
晶体管：二极管和三极管
二、 纳米加工与原子操纵
三、举世瞩目的C60
纳米科学技术
观察和研究固体表面的微观结构
123456
返回 退出
§2 纳米科学技术
观察DNA分子——揭示生命的奥秘
世界上第一张DNA图像
小白鼠DNA
123456
返回 退出
§2 纳米科学技术
观察DNA分子——揭示生命的奥秘
DNA合成瞬间
平行双链DNA
123456
共价键：两原子共享电子而成 2、分子的构型：有极分子和无极分子
有极分子：如NH3,H2O,SO2,CO等
无极分子：如N2,H2,CO2,CH4等
三、晶体的结合类型和结构
绝大部分的金属材料、半导体材料和绝缘体材 料都是晶体。
原子或分子在晶体中有规则地排列着，被称为 “长程有序”，这一规则排列一般称为晶体格 子，或简称为晶格。
• 1955年发现了化合物 氮化铌（NbN）的转变温 度Tc=14.7K；
• 1973年，发现铌三锗 （Nb3Ge）的转变温度 Tc=23.2K
汞的电阻率
2、完全抗磁性，迈斯纳效应 1933年，迈斯纳发现
超导体的抗磁性 I
3、存在临界磁场Hc
磁悬浮的小球
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3. 半导体的带隙
被束缚的电子要成为自 由电子，就必须获得足 够能量从而跃迁到导带 ，这个能量的最小值就 是带隙（禁带宽度）。
导带
禁带
h
价带
Ec Eg
Ev
禁带宽度是半导体的一个重要特征参量，其大小主要决定于半 导体的能带结构，即与晶体结构和原子的结合性质等有关。 禁带宽度对于半导体器件性能的影响是不言而喻的，它直接决 定着器件的耐压和最高工作温度。 （金刚石、BJT）
即可以简单关系式表示晶体中，受到原子核周期性势场影 响的电子能量。
半导体的基本能带结构 三. 带边有效质量
一模一样 的球
模拟说明
两个容器中之球落底时间不同，这是因 为浮力不同。换个方向思考，将球落底 所受的力只想成重力，不去计算浮力问 题，可想成两个容器中球的质量不同， 才造成落地时间不同。
水
油
同理，自由电子与晶体中电子所受的力场不同，所以能量不 同，但晶体中的力场不易得知，故换个想法，将晶体中质量 修正为有效质量，则可不直接处理力场的问题，因此自由电 子的相关公式皆可使用。 有效质量是将周期性势场对电子的作用考虑了进去，电子在 晶体中远动时可以看作是质量为mn*的自由电子。
室温电阻率： 导 体： ＜10-4 · cm 【例如： 铜 10-6 · cm】； 半导体：10-3 · cm＜＜108 · cm 【锗 0.2 · cm】； 绝缘体： ＞108 · cm【玻璃1010~ 1014 · cm 】。
半导体材料的电阻率对其杂质含量、环境温度、以及光照、 电场、磁场、压力等外界条件有非常高的灵敏性——可控。
曲线越”胖”，曲率越小，有效质量越大。 曲线越”瘦”，曲率越大，有效质量越小。
通过在晶体中引入应变来改变能带结构， 可降低有效质量和减小散射几率，以达到提高 载流子迁移率的目的——应变工程
半导体的基本能带结构 三. 带边有效质量
2. 带边有效质量
空穴有效质量
E 1 1 E 1 m ( 2 ) ( 2 ) 2 p k
半导体的基本能带结构 一. 半导体材料
4. 半导体材料的发展趋势
材料维度的发展
半导体的基本能带结构
一. 半导体材料
5. 半导体材料的应用
信息处理与存储
信息感测
通信、雷达
显 示
半导体照明
太阳能电池、热电转换
一. 半导体材料
半导体的基本能带结构
半导体的 性质与用途
电子运动 的多样化
半导体的 能带结构
直接带隙
半导体的基本能带结构
间接带隙
二. 半导体的带隙
3. 半导体的带隙
直接带隙与间接带隙 直接带隙
价带的极大值和导带的极 小值都位于k空间的原点上 价带的电子跃迁到导带 时，只要求能量的改变， 而电子的准动量不发生变 化——直接跃迁 直 接 禁 带 半 导 体 —— GaAs，GaN，ZnO
半导体的基本能带结构 二. 半导体的带隙
3. 半导体的带隙
带隙Eg的测量
本征光吸收：光照将价带中的电子激发到导带中，形成电 子—空穴对，这一过程称为本征光吸收。光子的能量满足：
h =hc/≥Eg
电导率随温度变化
半导体的基本能带结构 二. 半导体的带隙
3. 半导体的带隙
直接带隙与间接带隙
半导体的基本能带结构 一. 半导体材料
2. 半导体独特的物理性质
整流效应
光电导 效应
负的电阻温度 (NTC)效应
光生伏特 效应
霍尔效应
I 电流
R
正向
反向
0
V 电压
T
半导体的基本能带结构
一. 半导体材料
3. 半导体的分类
(1). 化学组分和结构的不同，可分为： 1.3 半导体材料的分类 元素半导体： Si，Ge，Diamond, Carbon nanotube,
带边有效质量
2. 带边有效质量
一般半导体中的载流子，往往就是处在能带底（电子）或 能带顶（空穴）附近，故都可以采用有效质量概念。
E
P
2
* 2mn
k
2 2
* 2mn
E 1 1 E 1 m ( 2 ) ( 2 ) 2 p k
* n 2 2 2 2
可由能带图（E-P图或E-k图）的曲率倒数求得。
Graphene…
化合物半导体:
III-V族化合物（ GaAs、GaN等） II-VI族化合物(CdS、ZnO、ZnTe) IV-IV族化合物(SiC) 固溶体半导体（ SiGe 、GaAlAs 、 GaAsP等）
非晶半导体: （非晶硅、玻璃态氧化物半导体等） 有机半导体(酞菁、酞菁铜、聚丙烯腈等 )
材料维度的发展 由三维体材料向薄膜、两维超晶格量子阱、一维量 子线和零维量子点材料方向发展。
三维体材料：电子在其中可以自由运动而不受限制的材料。 二维超晶格、量子阱材料、二维原子晶体：电子在X、Y平面 里可以自由运动，在Z方向电子运动受到了限制。 一维量子线：电子只能在长度的方向上可以自由的运动，在另 两个方向X和Y都不能自由运动。它的能量在X和Y两个方向上 都是量子化的。 零维量子点：材料三个维度上的尺寸都比电子的平均自由程相 比或更小，这时电子像被困在一个笼子中，它的运动在三个方 向都被受限。
价电子是我们要研究的对象
纤锌矿结构（GaN、AlN、InN） 半导体的基本能带结构 二. 半导体的带隙
2. 半导体能带的形成
E
空带
空带 禁带 满带 满带
导带
Eg
价带
Ec——导带底 Ev——价带顶
T=0时，能量最低的空带——导带 能量最高的满带——价带 导带底与价带顶能量之差——带隙（禁带宽度）
半导体的基本能带结构 二. 半导体的带隙
(3). 使用功能的不同，可分为： 电子材料、光电材料、传感材料、热电致冷材料等
半导体的基本能带结构 一. 半导体材料
4. 半导体材料的发展趋势
材料体系的发展
第一代半导体，元素半导体(以Si和Ge为代表):
晶圆尺寸越来越大(8~12inch) 、特征线宽越来越小(32nm) SOI、GeSi、Strain Silicon，high K栅介质 超高速、低功耗、低噪音器件和电路，光电子器件和光电集成 增大晶体直径(4~6 inch) 、提高材料的电学和光学微区均匀性 超晶格、量子阱材料
半导体的基本能带结构
间接带隙
价带的极大值或导带的极 小值不位于k空间的原点上 价带的电子跃迁到导带 时，不仅要求电子的能量 要改变，电子的准动量也 要改变——间接跃迁 间 接 禁 带 半 导 体 —— Si，Ge, SiC
二. 半导体的带隙
3. 半导体的带隙
GaAs的能带结构 ——直接带隙 Si的能带结构 ——间接带隙 本征光吸收确定 直接带隙与间接 带隙
固体理论
第五章 半导体电子论 Electron theory of semiconductor
微电子与固体电子学院 朱俊
5.1 半导体及其基本能带结构
一. 半导体材料 二. 半导体的带隙 三. 带边有效质量
1. 半导体的定义
半导体是电阻率介于导体和绝缘体之间，并且具有 负的电阻温度系数(NTC)的材料。
能带工程
能带裁剪 杂质工程 应变工程 缺陷工程 ……
半导体基本能带结构
5.1 半导体及其基本能带结构
一. 半导体材料 二. 半导体的带隙 三. 带边有效质量
半导体的基本能带结构
二. 半导体的带隙
1. 半导体的共价键结构
硅和锗的原子结构 简化模型及晶体结构
金刚石结构（硅、 锗、金刚石）
闪锌矿结构(GaAs、 InSb、GaP)
有效质量近似
晶体中的电子和自由电子的差异 ——晶体中的电子，受到 原子核周期性势场的影响。 如何描述晶体中电子的能量？ P2 2k 2 借用自由电子的能量公式：
E
2m0
2m0
将其中的自由电子质量修正成 mn*（电子在晶体中的有效 质量），则以上公式 变为 P2 2k 2 E * * 2 mn 2 mn
本征半导体中有两种载流子 ——自由电子和空穴
电子浓度ni = 空穴浓度pi 在外电场的作用下，产生电流
—— 电子流和空穴流 电子流 自由电子作定向运动形成的
与外电场方向相反 自由电子始终在导带内运动
空穴流 价电子递补空穴形成的
与外电场方向相同 始终在价带内运动
半导体的基本能带结构
用空穴移动产生的 电流代表束缚电子移 动产生的电流
2. 半导体能带的形成
共价键内的电子 称为束缚电子 挣脱原子核束缚的电子 称为自由电子 价带中留下的空位 +4 +4 +4 称为空穴
自由电子定向移动 形成电子流
外电场E
导带
+4 +4 +4
禁带Eg 价带
束缚电子填补空穴的 定向移动形成空穴流
+4
+4
+4
对硅(sp3)：成键态——价带 反键态——导带
三. 带边有效质量
3. 有效质量的测量——回旋共振
回旋共振法用途
推测或验证材料的能带结构，确定能谷在布里渊区的哪 些对称轴上 。
测定电子和空穴和有效质量(各向同性，各向异性)
等能面为球面(m*为各向同性)时情况
在恒定外磁场中，晶体中的电子(或空穴)作螺旋运动 ，回转频率：0 = qB/mn*。 若在垂直于磁场方向加上频率为ω 的交变电场，当ω=ω0 时，交变电场的能量将被电子共振吸收，这个现象称为回旋 共振。
直接跃迁，效率高——适合做发光器件和其他光电子器件 间接跃迁为了能量守恒，必须有声子参加，因而发生间接跃 迁的概率要小得多
