标准件与连接件

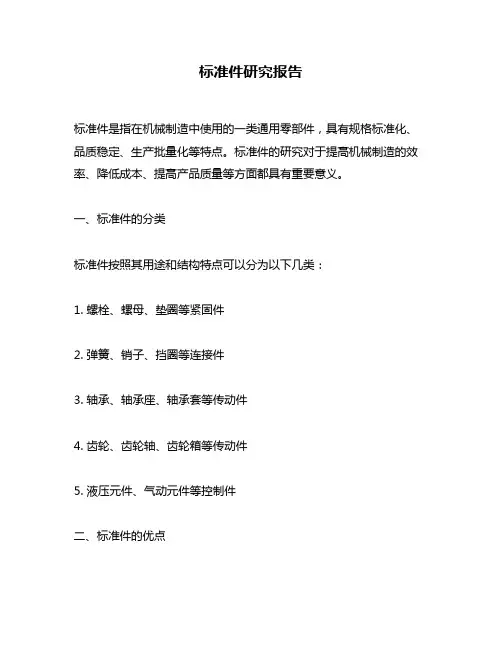

标准件研究报告
标准件研究报告
标准件是指在机械制造中使用的一类通用零部件，具有规格标准化、品质稳定、生产批量化等特点。
标准件的研究对于提高机械制造的效率、降低成本、提高产品质量等方面都具有重要意义。
一、标准件的分类
标准件按照其用途和结构特点可以分为以下几类：
1. 螺栓、螺母、垫圈等紧固件
2. 弹簧、销子、挡圈等连接件
3. 轴承、轴承座、轴承套等传动件
4. 齿轮、齿轮轴、齿轮箱等传动件
5. 液压元件、气动元件等控制件
二、标准件的优点
1. 规格标准化：标准件的规格标准化可以使得不同厂家生产的标准件
具有相同的尺寸和性能，从而方便了机械制造的组装和维修。
2. 品质稳定：标准件的生产过程经过了多次实验和检测，因此其品质
稳定，可以保证机械制造的质量。
3. 生产批量化：标准件的生产可以进行批量化生产，从而降低了生产
成本，提高了生产效率。
4. 供应稳定：标准件的生产商通常都是大型企业，其供应能力稳定，
可以满足机械制造企业的需求。
三、标准件的应用
标准件广泛应用于机械制造、汽车制造、航空航天、电子电器等领域。
在机械制造中，标准件的应用可以大大提高机械制造的效率和质量，
降低成本，提高产品的竞争力。
四、标准件的发展趋势
随着科技的不断发展和机械制造的不断进步，标准件的应用范围和品
种也在不断扩大和增加。
未来，标准件的发展趋势将会朝着高精度、
高强度、高可靠性、高自动化等方向发展。
总之，标准件的研究对于机械制造的发展具有重要意义。
我们应该加强标准件的研究和开发，不断提高标准件的品质和性能，为机械制造的发展做出更大的贡献。
标准件 PPT
分类（标准紧固件共分十二大类）：按紧固件的使用场合和其使用功能来划分。
(1) 螺栓 螺栓再机械制造中广泛应用于可拆连接，一般与螺母（通常再加上一个垫圈或两个垫圈）配套使用。 (2) 螺母 螺母与螺栓相配使用。 (3) 螺钉 螺钉通常是单独（有时加垫圈）使用，一般起紧固或紧定作用，应拧入机体的内螺纹。 (4) 螺柱 螺柱多用于连接被连接件之一厚度大，需使用结构紧凑或因拆卸频繁而不宜采用螺栓连接的地方。螺 柱一般为两端 都带有螺纹（单头螺柱为单端带螺纹），通常将一头螺纹牢固拧入部件机体中，另一端与螺母相配， 起连接和紧固的作用， 但在很大程度上还具有定距的作用。 (5) 木螺钉 木螺钉用于拧入木材，起连接或紧固作用。 (6) 自攻螺钉 与自攻螺钉相配的工作螺孔不需预先攻丝，在拧入自攻螺钉的同时，使内螺纹成型。 (7) 垫圈 垫圈放在螺栓、螺钉和螺母等的支承面与工件支承面之间使用，起防松和减小支承面应力的作用。 (8) 挡圈 挡圈主要用来将零件在轴上或孔中定位、锁紧或止退。 (9) 销 销通常用于定位，也可用于连接或锁定零件，还可作为安全装置中的过载剪断元件。 (10) 铆钉 铆钉一端有头部，且杆部无螺纹。使用时将杆部插入被连接件的孔内，然后将杆的端部铆紧，起连接或 紧固作用。 (11)连接副 连接副即螺钉或螺栓或自攻螺钉和垫圈的组合。垫圈装于螺钉后，必须能在螺钉（或螺栓）上自由转 动而不脱 落。主要起紧固或紧定作用。
一般用于传动。
螺纹联接的基本类型
➢ 螺栓
1）受拉螺栓联接：制造和装拆方便，应用广泛 2）铰制孔螺栓联接：螺栓受剪，多用于板状件的联 接，有时兼起定位作用。 ➢ 双头螺柱
用于被联接件之一较厚或受结构限制而不能用螺栓 或希望联接结构较紧凑的场合。
紧固件的分类与详解
一、标准件是指结构、尺寸、画法、标记等各个方面已经完全标准化，并由专业厂生产的常用的零（部）件，如螺纹件、键、销、滚动轴承等等。
二、广义包括标准化的紧固件、连结件、传动件、密封件、液压元件、气动元件、轴承、弹簧等机械零件。
狭义仅包括标准化紧固件。
国内俗称的标准件是标准紧固件的简称，是狭义概念，但不能排除广义概念的存在。
此外还有行业标准件，如汽车标准件、模具标准件等，也属于广义标准件。
三、狭义标准件即标准化紧固件，实际是连结件（连接件）的一种，但因为种类繁多应用广泛，所以实际使用中单算一类，甚至简称为标准件，它通常包括以下12类零件：1.螺栓：由头部和螺杆（带有外螺纹的圆柱体）两部分组成的一类紧固件，需与螺母配合，用于紧固连接两个带有通孔的零件。
这种连接形式称螺栓连接。
如把螺母从螺栓上旋下，又可以使这两个零件分开，故螺栓连接是属于可拆卸连接。
2. 螺柱：没有头部的，仅有两端均外带螺纹的一类紧固件。
连接时，它的一端必须旋入带有内螺纹孔的零件中，另一端穿过带有通孔的零件中，然后旋上螺母，即使这两个零件紧固连接成一见整体。
这种连接形式称为螺柱连接，也是属于可拆卸连接。
主要用于被连接零件之一厚度较大、要求结构紧凑，或因拆卸频繁，不宜采用螺栓连接的场合。
3.螺钉：也是由头部和螺杆两部分构成的一类紧固件，按用途可以分为三类：机器螺钉、紧定螺钉和特殊用途螺钉。
机器螺钉主要用于一个紧定螺纹孔的零件，与一个带有通孔的零件之间的紧固连接，不需要螺母配合（这种连接形式称为螺钉连接，也属于可拆卸连接；也可以与螺母配合，用于两个带有通孔的零件之间的紧固连接。
）紧定螺钉主要用于固定两个零件之间的相对位置。
特殊用途螺钉例如有吊环螺钉等供吊装零件用。
4. 螺母：带有内螺纹孔，形状一般呈显为扁六角柱形，也有呈扁方柱形或扁圆柱形，配合螺栓、螺柱或机器螺钉，用于紧固连接两个零件，使之成为一件整体。
5.自攻螺钉：与机器螺钉相似，但螺杆上的螺纹为专用的自攻螺钉用螺纹。
标准件技术要求-概述说明以及解释
标准件技术要求-概述说明以及解释1.引言1.1 概述概述部分：标准件是工程设计和制造过程中广泛使用的零部件，其质量和性能直接影响整个产品的质量和可靠性。
标准件技术要求是指对标准件在材料、尺寸、表面处理等方面的具体要求和规定。
这些技术要求旨在确保标准件与其他部件的配合度、可靠性和安全性，从而保证整个产品的正常运行。
本文将详细介绍标准件的定义和分类、材料和表面处理要求、尺寸和公差要求，并探讨标准件技术要求在工程设计和制造中的重要性和实践应用。
同时，对未来标准件技术要求的发展趋势进行展望，以期能够更好地指导和规范标准件的生产和使用，促进工程制造行业的发展。
1.2文章结构文章结构部分的内容可以包括以下内容：文章结构部分主要介绍了整篇文章的组织结构和各个部分的内容安排。
通过明确的文章结构，读者可以更好地理解文章的逻辑关系和内在联系，帮助读者更好地理解文章的主题和内容。
在本文中，文章结构部分将主要介绍整篇文章的分为引言、正文和结论三个部分，每个部分都包含了具体的内容安排和要点。
引言部分主要包括概述、文章结构和目的；正文部分具体包括了标准件的定义和分类、标准件的材料和表面处理要求、标准件的尺寸和公差要求等内容；结论部分包括了标准件技术要求的重要性、实践应用和未来发展趋势等内容。
通过明确的文章结构，读者可以更好地把握整篇文章的脉络和内容逻辑，帮助读者更好地理解文章的主题和深度。
1.3 目的本文的目的是对标准件技术要求进行全面的分析和探讨，以便更好地理解标准件在工程设计和制造过程中的重要性和影响。
通过深入研究标准件的定义、分类、材料和表面处理要求、尺寸和公差要求等方面的技术要求，可以帮助工程师和制造商更好地选择和应用标准件，提高产品质量、减少生产成本，同时还能促进标准件行业的发展和创新。
通过本文的阐述，读者可以全面了解标准件技术要求的重要性、实践应用以及未来发展趋势，为标准件行业的发展和进步提供参考和指导。
2.正文2.1 标准件的定义和分类标准件是在生产制造中常用的一类零部件，其设计、尺寸、材料和性能均符合特定的标准要求。

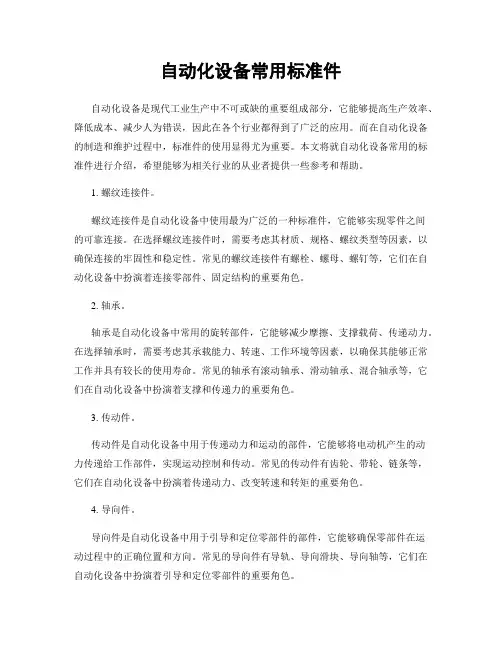

自动化设备常用标准件
自动化设备常用标准件自动化设备是现代工业生产中不可或缺的重要组成部分，它能够提高生产效率、降低成本、减少人为错误，因此在各个行业都得到了广泛的应用。
而在自动化设备的制造和维护过程中，标准件的使用显得尤为重要。
本文将就自动化设备常用的标准件进行介绍，希望能够为相关行业的从业者提供一些参考和帮助。
1. 螺纹连接件。
螺纹连接件是自动化设备中使用最为广泛的一种标准件，它能够实现零件之间的可靠连接。
在选择螺纹连接件时，需要考虑其材质、规格、螺纹类型等因素，以确保连接的牢固性和稳定性。
常见的螺纹连接件有螺栓、螺母、螺钉等，它们在自动化设备中扮演着连接零部件、固定结构的重要角色。
2. 轴承。
轴承是自动化设备中常用的旋转部件，它能够减少摩擦、支撑载荷、传递动力。
在选择轴承时，需要考虑其承载能力、转速、工作环境等因素，以确保其能够正常工作并具有较长的使用寿命。
常见的轴承有滚动轴承、滑动轴承、混合轴承等，它们在自动化设备中扮演着支撑和传递力的重要角色。
3. 传动件。
传动件是自动化设备中用于传递动力和运动的部件，它能够将电动机产生的动力传递给工作部件，实现运动控制和传动。
常见的传动件有齿轮、带轮、链条等，它们在自动化设备中扮演着传递动力、改变转速和转矩的重要角色。
4. 导向件。
导向件是自动化设备中用于引导和定位零部件的部件，它能够确保零部件在运动过程中的正确位置和方向。
常见的导向件有导轨、导向滑块、导向轴等，它们在自动化设备中扮演着引导和定位零部件的重要角色。
5. 控制件。
控制件是自动化设备中用于实现运动控制和操作控制的部件，它能够实现自动化设备的自动化运行和操作。
常见的控制件有传感器、执行器、控制面板等，它们在自动化设备中扮演着感知、执行和控制的重要角色。
总结。
自动化设备常用的标准件在现代工业生产中扮演着重要的角色，它们能够实现零部件的可靠连接、运动的传递和控制、位置的引导和定位等功能，为自动化设备的正常运行和高效生产提供了重要保障。
机械基础教材第五章连接与紧固知识ppt课件
§5.2 键连接与销连接
三、销连接 销连接主要用来固定零件间的相对置，与平键连接相比较，它所承受的载荷 要小，主要起定位作用。分圆柱销和圆锥销两种。圆锥销标准锥度为1：50，且 以小端直径为标准。两者都选过渡配合。有时也用开口销。
17
【认标记 识参数】 圆柱销的主要参数有公称直径d、公称长度l，标记示例： ①公称直径d=8mm、公差为m6、公称长度l =30mm、材料为钢、不经
•
⑦螺纹升角λ
②小径d1 ④线数n ⑥导程Ph ⑧牙型角ɑ
λ
19
§5.3 螺纹连接
旋向: 判断旋向时必须把螺纹的轴线竖直起来，从螺纹线的下端向上看， 螺旋线向左上倾斜，则为左旋；向右倾斜，则为右旋。
升角: 螺纹的升角与自锁性关系密切，相同大径的螺纹，其螺矩越大， 则升角越大，自锁性越差。
20
§5.3 螺纹连接
29
§5.4 弹性连接
二、弹性连接的功用 ①缓冲吸振 改善被连接件的工作平稳性，如车上的悬挂弹簧。 ②控制运动 适应被连接件的工作位置变化，如内燃机上的阀门弹簧。 ③储能输能 提供被连接件运动所需动力，如钟表上的发条弹簧。 ④测量载荷 标志被连接件所受外力的大小，如弹簧秤中的弹簧。
30
§5.5 联轴器与离合器
联轴器的主参数为公称转矩Tn，N•m。联轴器的型号由组别代号、 品种代号、结构型式代号和规格代号组成。联轴器公称转矩顺序号或 尺寸参数，为联轴器的规格代号。
36
§5.5 联轴器与离合器
联轴器的轴孔形式及代号如下图所示。
37
§5.5 联轴器与离合器
联轴器的连接型式有多种，其中的3种如下图所示。
38
12
§5.2 键连接与销连接
常用标准件有哪些
常用标准件有哪些常用标准件是指在机械制造中使用频率高、规格标准化的零部件，它们在机械设备的设计和制造中起着至关重要的作用。
常用标准件的使用不仅可以提高生产效率，降低成本，而且还可以保证产品的质量和可靠性。
下面将介绍一些常用的标准件。
1. 螺栓。
螺栓是一种常见的连接件，用于将两个或多个零件连接在一起。
螺栓的种类繁多，规格齐全，按照标准分为GB、DIN、ISO等不同的系列。
常用的螺栓材料有碳钢、合金钢、不锈钢等，根据不同的使用环境和要求选择合适的材料和规格的螺栓。
2. 螺母。
螺母是与螺栓配合使用的零件，用于固定螺栓。
螺母的种类有六角螺母、方螺母、圆螺母等，规格也有相应的标准。
在选择螺母时，需要根据螺栓的规格和材料来选择相应的螺母，以确保连接的可靠性。
3. 垫圈。
垫圈是一种圆形的薄片，用于增加螺栓和螺母之间的接触面积，分散连接件的压力，防止松动和损坏。
垫圈的种类有平垫圈、弹簧垫圈等，材料有金属、塑料、橡胶等，根据不同的使用要求选择合适的垫圈。
4. 轴承。
轴承是一种用于支撑机械旋转轴的零件，广泛应用于各种机械设备中。
轴承的种类繁多，按照不同的标准和规格分为滚动轴承、滑动轴承、深沟球轴承、圆柱滚子轴承等。
在选择轴承时，需要考虑其承载能力、转速、使用环境等因素，以确保机械设备的正常运转。
5. 锥形销。
锥形销是一种用于连接轴和轴套的零件，具有简单、可靠、易拆卸的特点。
锥形销的种类有平键、半圆键、楔形键等，根据不同的使用要求选择合适的锥形销，以确保连接的稳固性和可靠性。
6. 弹簧。
弹簧是一种用于储存和释放机械能的零件，广泛应用于各种机械设备中。
弹簧的种类有压缩弹簧、拉伸弹簧、扭转弹簧等，材料有钢、合金、塑料等，根据不同的使用要求选择合适的弹簧。
7. 轴承座。
轴承座是一种用于支撑轴承的座体，具有固定、支撑、定位轴承的作用。
轴承座的种类有底座式轴承座、法兰式轴承座、滑块式轴承座等，规格齐全，适用于各种不同的安装要求。
钢结构标准件的种类
钢结构标准件的种类
钢结构标准件是指按照一定的规格、尺寸和性能要求生产的常用钢制连接件和零部件。
下面是一些常见的钢结构标准件种类：
1. 螺栓和螺母：包括普通螺栓、高强度螺栓和防松螺栓等。
2. 螺栓连接片：用于连接钢结构构件的螺栓套筒、连接板等。
3. 锚栓和锚固件：用于固定钢结构构件到基础上的锚定件，包括地脚螺栓、锥形锚栓和锚具等。
4. 螺栓式高强度连接件：如拆装式钢构件连接件、零位偏移连接件等。
5. 钢结构焊接件：包括焊接钢板、焊接构件、焊接支撑件等。
6. 钢结构支撑件：用于支撑和固定钢结构的支座、吊杆、斜撑等。
7. 补强件：用于增加钢结构构件的强度和刚度，如剪力板、压力板和角钢等。
8. 托盘和脚手架：用于搭建和支撑钢结构施工过程中的临时工作平台和支架。
9. 安全设施：如钢结构防护栏杆、逃生通道和防火涂料等。
以上只是常见的一些钢结构标准件种类，实际上还有许多其他具体用途的标准件。
选择合适的钢结构标准件需要根据具体的项目需求和设计要求来确定。
标准件与常用件
齿顶圆 用粗实线
分度圆 用点划线
⑵ 两圆柱齿轮啮合的画法 画图要点：
注意啮合区 五条线
四弹
簧
1、弹簧的作用和种类
★作用：弹簧在部件中的作用是减震、复位、夹 紧、测力和储能,具有功、能转换的特性。 ★种类： 常用种类 螺旋弹簧 压力弹簧 拉力弹簧 扭力弹簧 涡旋弹簧
2弹簧的画法
★第二、三位数字是尺寸系列代号
尺寸系列代号由轴承的宽（高） 度系列代号（一位数字）和直径系 列代号（一位数字）左右排列组成 。它反映了同种轴承在内圈孔径相 同时内、外圈的宽度，厚度的不同 及滚动体大小不同。显然，尺寸系 列代号不同的轴承其外廓尺寸不同 ，承载能力也不同。 尺寸系列代号有时可以省略：除圆锥滚子轴承外， 其余各类轴承宽度系列代号“0”，均省略；深沟球轴 承和角接触球轴承的10尺寸系列代号中的“1”可以省 略；双列深沟球轴承的宽度系列代号“2”可以省略。
(2)常用标准螺纹的标注
特征 螺 纹 种 类 代号 外 形 图
M 联 接 螺 纹 细牙 螺 纹 管 螺 纹 G
普 通 粗牙
传 动 螺 纹
梯形螺纹 锯 齿 形 螺 纹
Tr
B
标注的基本格式
特征代号 公称直径 × 导程(P螺距) 旋向 － 公差带代号 － 旋合长度代号
中径和顶径 公差带代号 长：L 短：S 中等：N 右旋 左旋
保持架——用以均匀隔开滚动体，故又称隔离圈。
分类 按其承受的载荷方向分为： ☆向心轴承—主要承受径向力 ☆推力轴承—主要承受轴向力 ☆向心推力轴承—同时承受轴向力和径向力
画法 1. 深沟球轴承
2圆锥滚子轴承
3推力球轴承
代号
① 代号的构成： 按顺序由前置代号、基本代号、后置代号构成。 ② 前置、后置代号是轴承在结构形状、尺寸、公差、 技术要求等有改变时，在其基本代号左右添加的补 充说明。 ③ 基本代号
连接件,常用件,标准件
外螺纹
螺纹升角y－螺旋线的切线与
垂直于螺剖面形状
（螺纹的牙型）
三角形螺纹：常用于连接， 梯形螺纹： 常用于传动
锯齿形螺纹：常用于传动，单向受载
按螺旋线数目分 单线螺纹： 常用于连接， 多线螺纹： 常用于传动
左旋
按螺旋线绕行方向分 右旋（常用）
左旋螺纹
右旋螺纹
1. 螺栓联接
弹簧垫圈
螺纹连接
其对应的视图
2. 双头螺柱联接
工作原理： 螺栓受拉力，承 受外载
应用： 被联接件较厚， 且常拆卸处
螺纹连接
其对应的视图
3. 螺钉联接
螺纹连接
应用：
一被联件较厚， 但不常拆卸处
螺纹连接
•螺纹的主要参数 •常用螺纹
螺纹的主要参数 大径d －是螺纹的公称直径。
小径d1－常用于强度计算。 中径d2－常用于几何计算。 牙型角a－在轴向截面内，
螺纹牙型两侧边的夹角。
牙型高度h－牙顶和牙底
间垂直于轴线的距离
螺距P －中径线上，相邻两螺纹
牙上对应点间的轴向距离。
线数 n －螺纹的螺旋线数目。 导程 S －沿螺纹上同一条螺旋线
标准件和常用件机械制
常用件的定义
常用件是指在各种机械设备中广泛使用的零部件，无论是定制还是批量生产， 都会用到这些常用件。
标准件的分类
1. 机械连接件：如螺栓、螺母、销钉等，用于连接各部件，保证机械设备的稳定性和可靠性。 2. 导向件：如轴承、滑轨等，用于使机械设备的运动轨迹准确无误。 3. 传动件：如齿轮、皮带、链条等，用于实现机械设备的能量传递和转动。 4. 密封件：如O型圈、密封垫片等，用于防止液体、气体或粉尘泄漏。 5. 保护件：如防护罩、护栏等，用于保护机械设备和操作人员的安全。 6. 辅助件：如手柄、按钮等，用于方便机械设备的操作和控制。 7. 其他：如弹簧、垫圈等，用于解决特定的机械设计问题。
常用件的分类
1. 轴类：如轴、轴套、轴承等，用于支撑和传递轴上的载荷。 2. 键类：如平键、圆键等，用于连接轴和轴套，防止相对旋转。 3. 联轴器：如联轴器、减速器等，用于连接两个轴，传递转矩和旋转。 4. 传动带：如皮带、齿带等，用于传递动力和转动。 5. 齿轮及传动零件：如齿轮、传动箱等，用于实现不同速度和转矩的传递。 6. 转子类：如风机叶片、涡轮叶片等，用于转动并产生气流或液流。 7. 其他：如液压元件、气压元件等，用于控制和调节流体压力。
标准件和常用件机械制
标准件和常用件是机械制造中非常重要的概念。标ห้องสมุดไป่ตู้件是指符合国家或行业 标准的零部件，常用件是指常用于各种机械设备的零部件。
本节将介绍标准件和常用件的定义、分类，以及它们的优点和应用。同时也 会探讨未来标准件和常用件的发展趋势。
标准件的定义
工程制图10-第八章常用件和标准件
大小径分别对齐
剖面线方向间隔一致, 画到粗实线为止
16
画图步骤：
注意：1、大小径分别对齐 2、剖面线画到粗实线
1、先画外螺纹 2、再确定内螺纹的端面位置 3、最后画内螺纹及其余部分投影
17
（4）螺纹孔相贯线的画法 两螺纹孔或螺纹孔与光孔相贯时，其相
贯线按螺纹的小径画出
常用的螺纹紧固件
六角头 双头 螺栓 螺柱
螺
钉
螺母
垫圈
标记，用途，画法……
28
1.螺纹紧固件的标记
Ref.to P156 表8-3、P158 表8-4、P161 表8-5
名称 标准编号 型式尺寸
性能等级材料
示例：
六角头螺栓 螺栓GB/T 5780-1986 M10×60
双头螺柱 螺柱GB/T 897-1988 M10×50
角形
、梯形
、锯齿形
等。
（２）直径
牙型
大径 中径 小径
牙顶
牙底
牙顶
牙底
6
1)大径：与外螺纹的牙顶或内螺纹牙底相重 合的假想圆柱面的直径称为大径。内、外螺纹的 大径分别用D、ｄ表示。
2)小径：与外螺纹牙底与内螺纹牙顶相重 合的假想圆柱的直径称为螺纹小径。内、外螺 纹的小径分别用Ｄ1、ｄ1表示。
3)中径：它是一个假想圆柱的直径，即在 大径和小径之间，其母线通过牙型上的沟槽和 凸起宽度相等的假想圆柱面的直径称为中径。 内、外螺纹的中径分别用Ｄ2、ｄ2表示。
左旋螺纹用“LH”表示
★内外螺纹装配在一起
标记用斜线分开，左边表示内螺纹，右边表示外螺纹。 24
（4）非螺纹密封的管螺纹标记格式（ref.to P313 附表4）
